SUP01 - Unite Centrale Lian Li - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier pour PC de bureau
Marque	Lian Li
Modèle	SUP01
Format de carte mère compatible	ATX, Micro-ATX, Mini-ITX
Dimensions (L x P x H)	230 mm x 450 mm x 490 mm
Poids net	Environ 6,5 kg
Matériau	Aluminium brossé, acier, verre trempé
Emplacements de stockage	2x 3,5" (HDD) + 2x 2,5" (SSD)
Alimentation compatible	ATX (non incluse)
Fonctions principales	Support GPU vertical, panneau avant USB-C, gestion de câbles optimisée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Dépoussiérer les grilles régulièrement
Sécurité	Utiliser sur une surface stable. Débrancher avant toute intervention interne
Pièces détachées et réparabilité	Pièces disponibles sur le site officiel Lian Li. Réparable par l'utilisateur
Informations générales	Boîtier tour milieu de gamme, design élégant, flux d'air performant

FOIRE AUX QUESTIONS - SUP01 Lian Li

Quels formats de carte mère sont compatibles avec le boîtier Lian Li SUP01 ?

Le SUP01 accepte les cartes mères aux formats ATX, Micro-ATX et Mini-ITX.

Comment installer un GPU vertical dans le SUP01 ?

Le boîtier est livré avec un support pour montage vertical du GPU. Fixez la carte graphique sur le support à l'aide des vis fournies, puis insérez l'ensemble dans les emplacements prévus près de la fenêtre en verre.

Quel est le nombre maximum de ventilateurs que peut accueillir le SUP01 ?

Le SUP01 peut accueillir jusqu'à 7 ventilateurs : 3×120mm à l'avant, 2×120mm/140mm en haut, 1×120mm à l'arrière et 1×120mm en bas.

Le SUP01 est-il compatible avec un watercooling ?

Oui, il supporte un radiateur de 360mm à l'avant, 280mm en haut et 120mm à l'arrière.

Comment nettoyer les filtres à poussière du boîtier ?

Les filtres magnétiques avant et supérieur se retirent facilement. Lavez-les à l'eau tiède savonneuse, séchez-les complètement avant de les remettre en place.

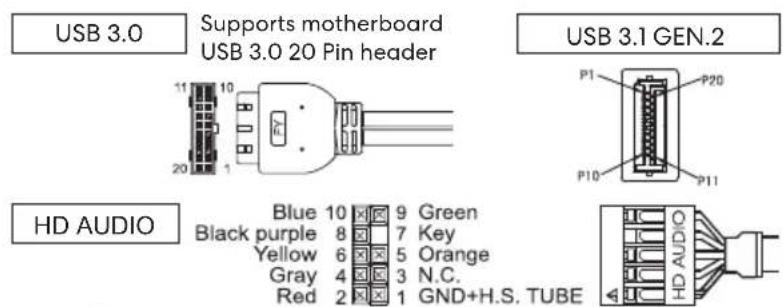

Le câble USB-C du panneau avant est-il branché sur la carte mère ?

Oui, il se branche sur le connecteur USB 3.2 Gen 2 Type-C de la carte mère (prise interne).

Quelle est la longueur maximale de la carte graphique pouvant être installée horizontalement ?

La longueur maximale est d'environ 350 mm en configuration horizontale, et 320 mm en montage vertical.

Puis-je installer un bloc d'alimentation non modulaire ?

Oui, un bloc ATX standard de taille 160mm peut être installé sans problème. Pour les modèles plus longs, vérifiez l'espace disponible (max 200mm conseillé).

Le boîtier est-il livré avec des vis et accessoires ?

Oui, le SUP01 est fourni avec un kit de visserie complet, des serre-câbles, et le support GPU vertical.

Comment contacter le service client Lian Li en cas de problème ?

Rendez-vous sur le site officiel Lian Li, rubrique 'Support' ou 'Contact'. Vous pouvez également envoyer un email à [e-mail].

MODE D'EMPLOI SUP01 Lian Li

Décollez le film protecteur des deux côtés

注意：如需運送，建議支架鎖上/ (Étape facultative) Retirez le montant supérieur latéralRemarque : Assurez-vous de fixer le pilier pour le transport

灰塵濾網拆卸 / Retirer les filtres à poussière /

M-Mode/M-模式/M-Mode	Press one time /按一次 /Appuyez une fois	6 Lighting Effect Mode:Multi-Color Effect: Rainbow Morph / Meteor / Tetris / Rubber Band / Aurora.** Press button C to change the color for above lighting effects mode.Set Effect: Rainbow/可切換6種燈效:多色燈效:十色漸變彩虹、流星雨、俄羅斯方塊、橡皮筋、極光。**以上按C可換顏色。一套配色:彩虹流動。6 modes d'effet d'éclairage:Effet multicolore : Rainbow Morph / Meteor / Tetris / Rubber Band / Aurora.** Appuyez sur le bouton C pour changer la couleur du mode d'effets d'éclairage ci-dessus.Effet d'ensemble : Arc-en-ciel.
	Long press 2 sec/長按2秒/Appuyez longuement 2 secondes	Sync or deactivate motherboard mode.同步或解除主板模式。Synchroniser ou désactiver le mode de la carte mère.
C-Color/C-顏色/C-Couleur	Press one time /按一次 /Appuyez une fois	5 color combination for multi-color effect / 11 colors for static color.切換多色燈效共5組、單色模式11色。Combinaison de 5 couleurs pour un effet multicolore/11 couleurs pour une couleur statique.
	Long press 2 sec /長按2秒/Appuyez longuement 2 secondes	Activate or deactivate Static Color mode, 11 colors (red/green/blue/white/orange/yellow/teal/sky blue/purple/magenta)進入或解除純色模式共11色(定色:紅色、綠色、藍色、白色、橘色、黃色、青綠色、天藍色、淺藍色、紫色、洋紅色)。Activer ou désactiver le mode Static Color, 11 couleurs (rouge/vert/bleu/blanc/orange/jaune/sarcelle/bleu ciel/violet/magenta).

Détail des bandes lumineuses ARGB: 1. Total de 47 LED. 2. Total de 7 modes d'effets d'éclairage.

1. Avec fonction de mémoire (mode Rainbow morph par défaut)

主板安装/Installation de la carte mère / Mainboard-Installation / Instalación de la placa base /

マザーボードの取り付け

Retirez au préalable le câble de montage PCIe

Prend en charge les cartes mères ATX/M-ATX/ITX

standard et les cartes mères ATX version back-connect

Dégagement en hauteur du processeur

Insert in the slot/對準插槽及扣點/ Insérer dans la fente

The golden finger of the cable must be tightly clamped into the slot/ 排線金手指務必卡緊插槽/ Le doigt doré du câble doit être fermement serré dans la fente

Fan cable passing through/
風扇走線位/
Passage du câble du ventilateur

The fan can be shifted left and right/風扇可左右位移/Le ventilateur peut être déplacé à gauche et à droite

Shift towards the main chamber to
enhance MB cooling/
靠右幫助 CPU 散熱/
Déplacez-vous vers la chambre principale
pour améliorer le refroidissement du MB

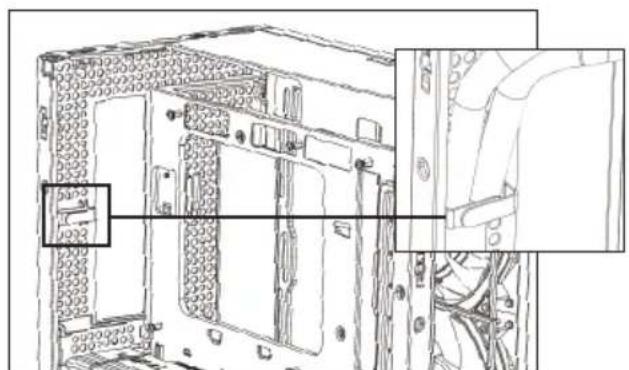

2.5" SSD, 3.5" HDD Installation

2.5" SSD, 3.5" HDD 安装 / Installation de 2.5" SSD, 3.5" HDD / 2.5" SSD, 3.5" HDD-Installation /

Instalación de 2.5" SSD, 3.5" HDD / 2.5" SSD, 3.5" HDD の取り付け

(Étape facultative) Retirez toute la cage du disque dur

1. Dévissez les 2 vis en bas du châssis
2. Retirez la cage

Installation d'un SSD 2,5"

Installation du disque dur 3,5"

(Étape facultative) Retirez toute la cage du disque dur

1. Dévissez les 2 vis en bas du châssis
2. Retirez la cage

Installation d'un SSD 2,5"

Insérez la bague anti-vibration puis vissezle SSD en place

3.5" HDD Installation/
3.5" HDD 安装/

Installation du disque dur 3,5"

中間包艙安裝 2.5" SSD / Cabine de répartiteur

Installer un SSD 2,5" / Tundish-Kabine

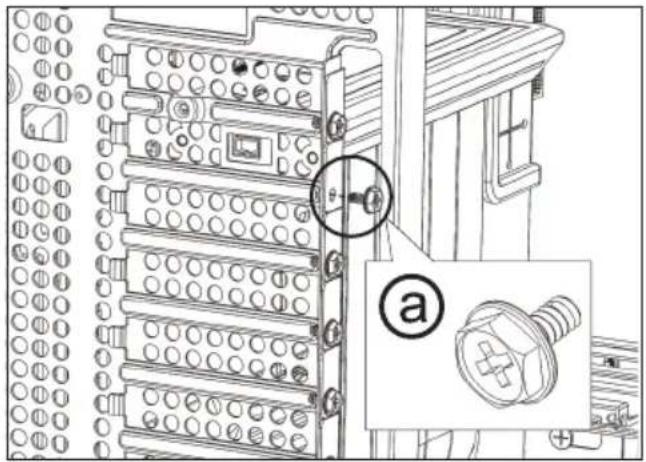

Install the GPU with the bracket to the chassis/顯卡整組放回機殼/ Installez le GPU avec le support sur le châssis

Prend en charge un GPU d'une longueur maximale de 380 mm

Prend en charge un GPU d'une longueur maximale de 400 mm

Peut se déplacer à gauche et à droite

GPU clearance/GPU長度限制/Dégagement GPU

Supports GPU length 315\~400mm/ 顯卡擋片支援315-400 mm 的顯卡長度/ Prend en charge une longueur de GPU de 315 à 400 mm

Supports GPU length 286\~315 mm 顯卡擋片支援286\~315 mm 的顯卡長度// Prend en charge une longueur de GPU de 286 à 315 mm

顯卡HDMI或DP線材走線方式 / Acheminement des câbles HDMI ou DP de la carte graphique /

HDMI- oder DP-Kabelführung der Grafikkarte / Enrutamiento del cable HDMI o DP de la tarjeta gráfica /

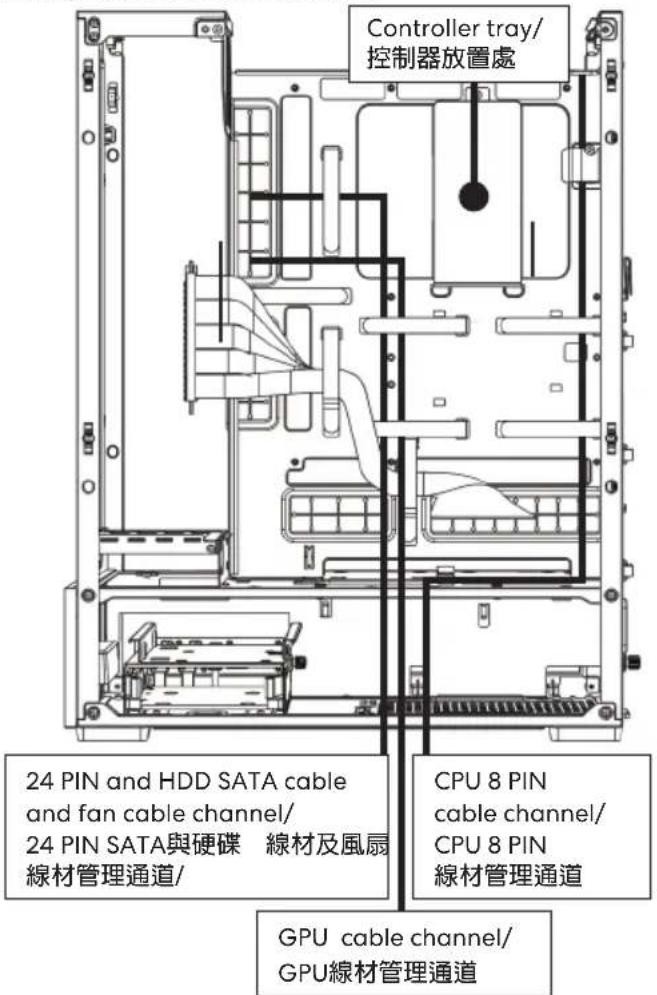

Recommendation for standard MB cable routing/ 一般主板走線建議/Recommendation pour le routage des câbles MB standard

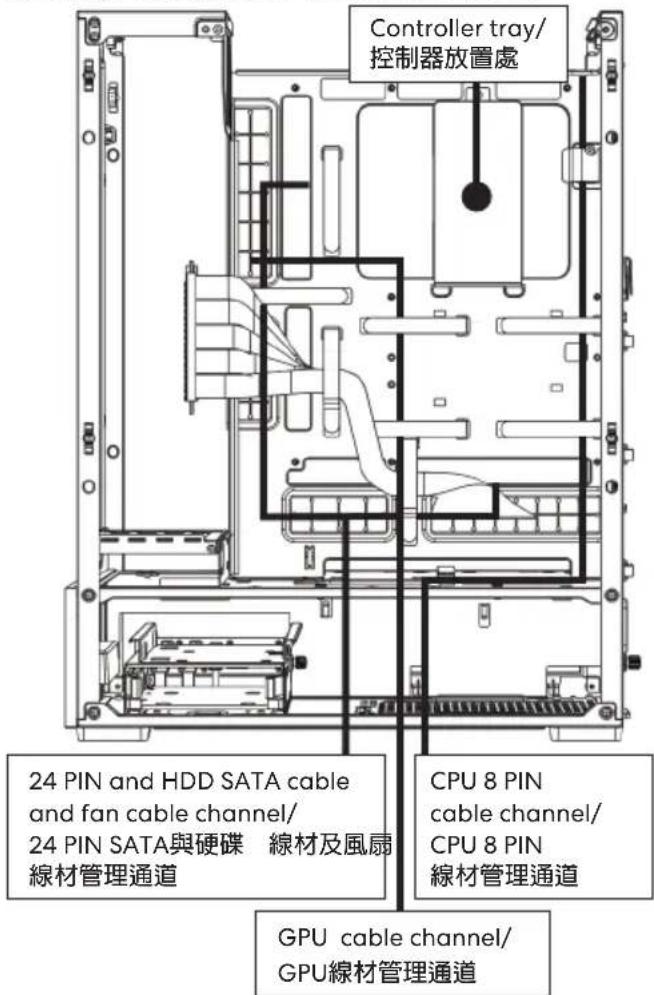

Recommendation for back-connect MB cable routing/背插主板走線建議/Recommandation pour le routage des câbles MB de connexion arrière

Retirez le capot supérieur

Points de montage pour

ventilateur de 140 mm

120 mm fan

mounting points/

120 mm 風扇安装孔位/

Points de montage pour

ventilateur de 120 mm

Sangles pour le routage des tubes AIO

上，幫助走線/Les pieds inférieurs en caoutchouc permettent de fixer légèrement le support à un angle de 45 degrés sur le châssis pour la gestion des câbles

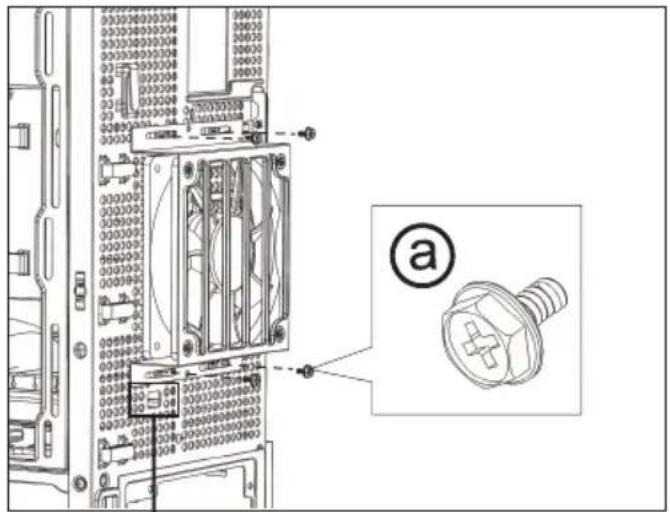

Side fan bracket installation

側風扇架安装 / Installation du support de ventilateur latéral / Installation der seitlichen Lüfterhalterung / Instalación del soporte del ventilador lateral / サイドファンブラケットの取り付け

Points de montage pour ventilateur de 120 mm

底部橡膠螺絲可稍微45度固定在機殼上，幫助走線/Les pieds inférieurs en caoutchouc permettent de fixer légèrement le support à un angle de 45 degrés sur le châssis pour la gestion des câbles

Enclenchez le capot supérieur et vissez avec les vis d'origine

Pour le routage des câbles de ventilateur

Sangles Velcro à l'arrière pour la gestion des câbles/
