Type de produit	Ventilateur de refroidissement pour processeur
Marque	Lian Li
Modèle	UNI FAN TL 120
Dimensions	120 x 120 x 25 mm
Poids	140 g (par ventilateur)
Matériau	Cadre en plastique, pales en polymère
Alimentation	Connecteur PWM 4 broches
Tension nominale	12 V DC
Courant nominal	0,3 A
Vitesse de rotation	0 ~ 1900 RPM (PWM)
Débit d'air	64,4 CFM
Pression statique	2,5 mmH2O
Niveau sonore	28,5 dB(A)
Type de roulement	Roulement à paliers lisses
Longueur du câble	400 mm
Fonctions spéciales	Daisy-chain, connecteur inter-verrouillage, tampons magnétiques, caches-pin
Compatibilité	Radiateurs de watercooling, boîtiers PC
Contenu du colis	3 ventilateurs, câbles, vis, tampons en caoutchouc, caches-pin, tampons adhésifs magnétiques
Garantie	2 ans
Pays d'origine	Chine

FOIRE AUX QUESTIONS - UNI FAN TL 120 Lian Li

Comment installer plusieurs ventilateurs UNI FAN TL 120 en daisy-chain ?

Utilisez les connecteurs inter-verrouillage pour assembler les ventilateurs côte à côte. Assurez-vous que les tenons (grands et petits) s'emboîtent correctement. Ensuite, connectez le câble principal au contrôleur ou à la carte mère.

Ces ventilateurs sont-ils compatibles avec les radiateurs de watercooling ?

Oui, les UNI FAN TL 120 sont conçus pour être fixés sur les radiateurs de watercooling de 120 mm. Utilisez les vis fournies et les tampons en caoutchouc pour une fixation esthétique et sécurisée.

Comment contrôler la vitesse des ventilateurs ?

Les ventilateurs sont équipés d'un connecteur PWM 4 broches. Vous pouvez contrôler leur vitesse via le BIOS de la carte mère ou un logiciel de gestion des ventilateurs. La plage de vitesse est de 0 à 1900 RPM.

Puis-je retirer le loquet d'inter-verrouillage des ventilateurs ?

Oui, si la sortie du radiateur gêne le loquet, vous pouvez retirer la clé d'inter-verrouillage en appuyant sur le loquet de libération. Cela permet de déconnecter les ventilateurs individuellement.

À quoi servent les tampons en caoutchouc ?

Les tampons en caoutchouc sont utilisés pour couvrir les vis après fixation du ventilateur sur le radiateur. Ils améliorent l'esthétique globale et protègent les composants.

Comment utiliser le cache-pin fourni ?

Le cache-pin (plastique fin) doit être placé sur les terminaux POGO PIN exposés pour éviter tout court-circuit accidentel avec des composants métalliques. Il est recommandé de l'installer pour la sécurité.

Ces ventilateurs sont-ils compatibles avec le contrôleur Lian Li UNI HUB ?

Oui, les UNI FAN TL 120 sont compatibles avec le contrôleur Lian Li UNI HUB (vendu séparément). Le hub permet de connecter jusqu'à 16 ventilateurs en série.

Quel est le nombre maximum de ventilateurs dans une chaîne ?

Vous pouvez connecter jusqu'à 16 ventilateurs UNI FAN TL 120 en daisy-chain via le connecteur propriétaire. Au-delà, l'alimentation peut être insuffisante.

Comment nettoyer les ventilateurs UNI FAN TL 120 ?

Utilisez un chiffon doux non pelucheux ou une bombe d'air comprimé pour dépoussiérer les pales et le cadre. Évitez les produits liquides qui pourraient endommager les composants électroniques.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel complet est disponible au format PDF sur le site notice-facile.com. Vous pouvez le télécharger gratuitement ou demander une traduction dans votre langue.

MODE D'EMPLOI UNI FAN TL 120 Lian Li

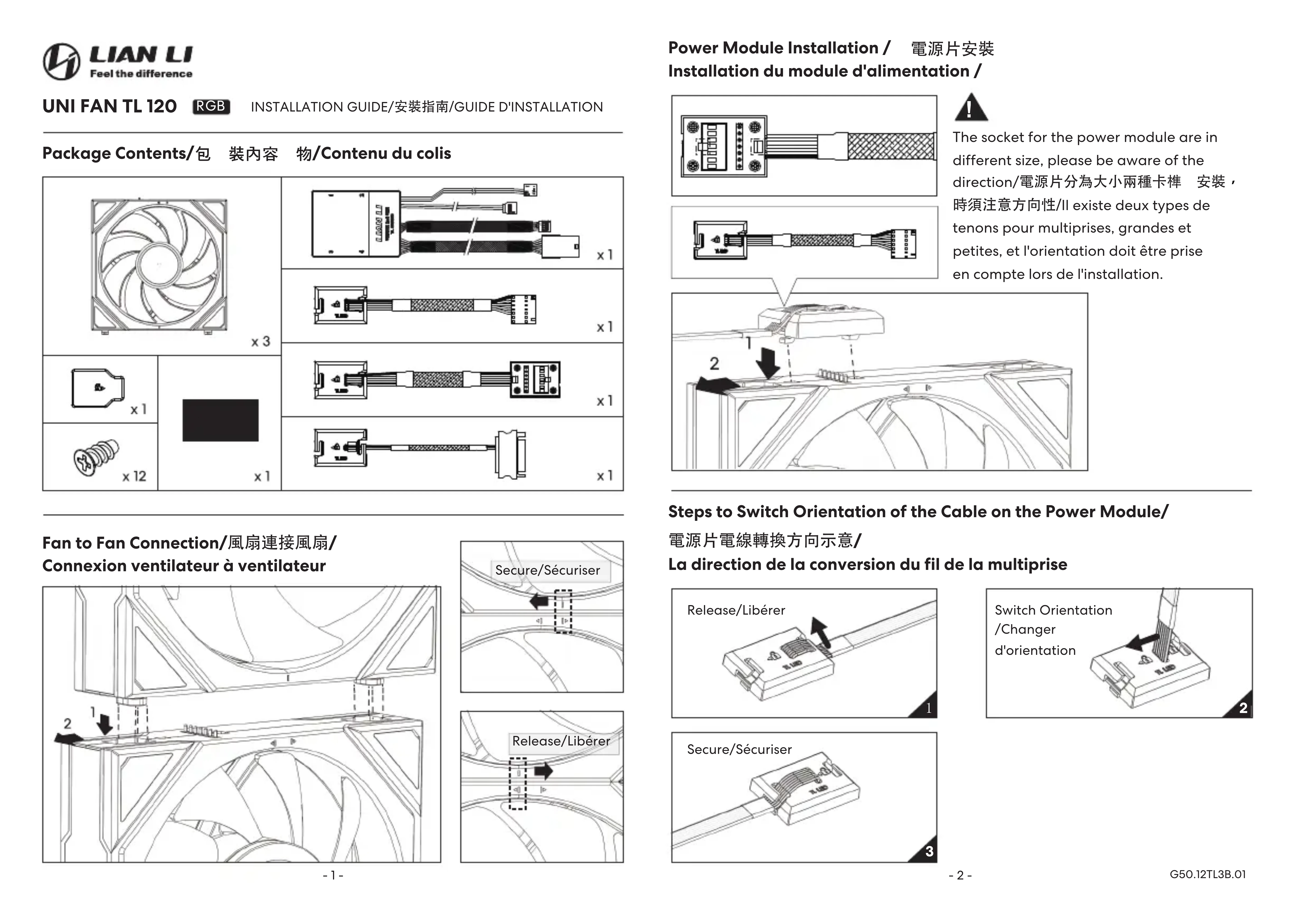

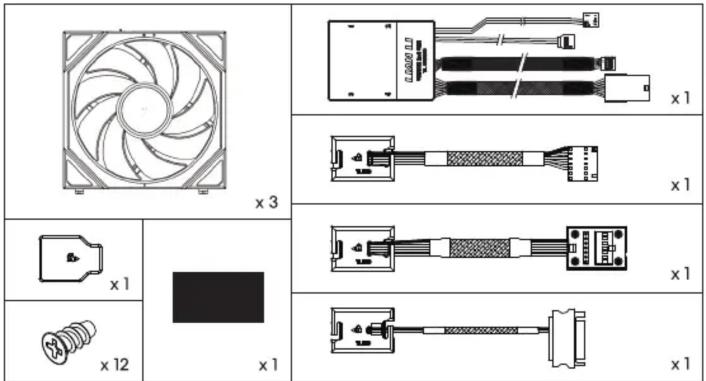

Package Contents/包 裝內容 物/Contenu du colis

x 3 x 1 x 12 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 1 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 2 x 3

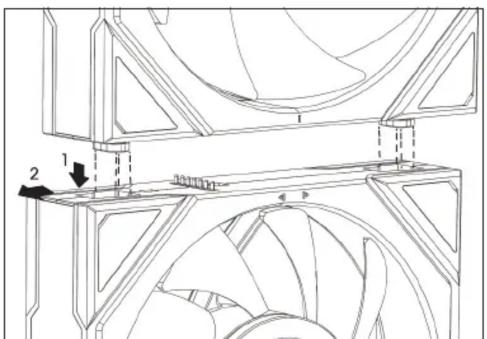

Fan to Fan Connection/風扇連接風扇/Connexion ventilateur à ventilateur

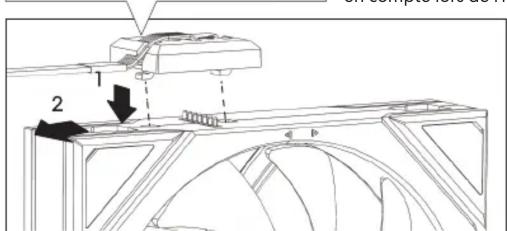

The socket for the power module are in different size, please be aware of the direction/電源片分為大小兩種卡榫 安裝，時須注意方向性/Il existe deux types de tenons pour multiprises, grandes et petites, et l'orientation doit être prise en compte lors de l'installation.

La direction de la conversion du fil de la multiprise

Release/Libérer

Switch Orientation /Changer d'orientation

Secure/Sécuriser 3

-2-
G50.12TL3B.01

Remove the Fan Interlocking Key / 風扇扣鎖拆除 / Retrait du loquet du ventilateur

Note! If the radiator outlet affects the fan interlocking key, you can remove them/若遇到水冷排出水位置影響風扇扣鎖 可將風扇卡扣鎖移除/，Si la sortie du radiateur affecte la clé d'interverrouillage du ventilateur, vous pouvez les retirer

Usage of the Rubber Pads/橡膠墊使用/Utilisation des Tampons en Caoutchouc

Secure the fan to the radiator and cover with the rubber pads to enhance the overall aesthetics/鎖上水冷排，風扇腳墊可以蓋回去，讓整體更加美觀/Fixez le ventilateur au radiateur et recouvrez-le avec les tampons en caoutchouc pour améliorer l'esthétique globale

Usage of the Pin Cover/風扇塑膠薄片使用/Utilisation du Cache-Pin

Exposed POGO PIN terminals can easily short-circuit metal components if touched accidentally. It is recommended to cover with pin cover for protection/POGO PIN端子外露容易誤觸金屬造成短路,建議裝上塑膠薄片保護/Les terminaux POGO PIN exposés peuvent facilement court-circuiter les composants métalliques s'ils sont touchés accidentellement. Il est recommandé de couvrir avec un cache-pin pour protection

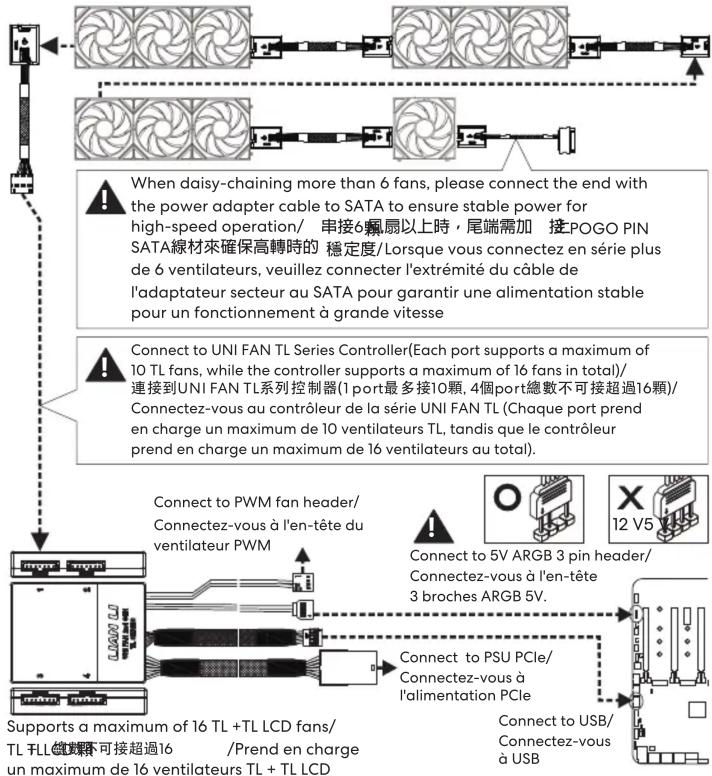

Daisy-Chain Fan Groups/多顆風扇串接/Groupes de Ventilateurs en Chaîne

Use of Magnetic Adhesive Pad/磁性膠墊使用/Utilisation du tampon adhésif magnétique

Remove the adhesive 撕下雙面膠 Retirer l'adhésif
