Caractéristiques techniques	Congélateur coffre LIEBHERR SFNsdd 5227 Plus, capacité nette de 222 litres, classe énergétique F, niveau sonore de 42 dB.
Dimensions	Largeur : 115 cm, Hauteur : 85 cm, Profondeur : 70 cm.
Utilisation	Idéal pour le stockage à long terme des aliments congelés, avec un système de refroidissement performant.
Fonctionnalités supplémentaires	Fonction SuperFrost pour un refroidissement rapide, éclairage LED intérieur.
Maintenance	Dégivrage manuel recommandé, nettoyage régulier de l'intérieur pour maintenir l'hygiène.
Sécurité	Système de verrouillage pour éviter les ouvertures non autorisées, alarme de température.
Informations générales	Garantie de 2 ans, service après-vente disponible, consommation énergétique annuelle de 290 kWh.

FOIRE AUX QUESTIONS - SFNsdd 5227 Plus LIEBHERR

Pourquoi mon congélateur LIEBHERR SFNsdd 5227 Plus ne refroidit-il pas correctement ?

Vérifiez si la porte est bien fermée et si les joints sont en bon état. Assurez-vous également que l'appareil est placé dans un endroit bien ventilé et que la température ambiante ne dépasse pas les limites recommandées.

Comment régler la température de mon congélateur ?

Utilisez le panneau de contrôle numérique pour régler la température souhaitée. La température recommandée pour un congélateur est de -18 °C.

Que faire si de la glace s'accumule à l'intérieur de mon congélateur ?

L'accumulation de glace peut être due à une porte mal fermée ou à une humidité excessive. Assurez-vous que la porte est complètement fermée et laissez le congélateur dégeler si la glace est excessive.

Mon congélateur fait un bruit étrange, que dois-je faire ?

Les bruits peuvent être normaux, mais si le bruit est constant et gênant, vérifiez si l'appareil est bien de niveau et s'il n'y a pas d'objets en contact avec les ventilateurs. Si le problème persiste, contactez le service après-vente.

Comment nettoyer mon congélateur LIEBHERR SFNsdd 5227 Plus ?

Débranchez le congélateur, retirez tous les aliments, puis utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs et les nettoyants agressifs.

Puis-je stocker des aliments chauds dans le congélateur ?

Il est recommandé de laisser les aliments refroidir à température ambiante avant de les placer dans le congélateur pour éviter d'augmenter la température à l'intérieur de l'appareil.

Quel est le niveau de consommation énergétique de mon congélateur ?

Le LIEBHERR SFNsdd 5227 Plus est classé dans la catégorie énergétique A++, ce qui indique une consommation d'énergie réduite par rapport aux modèles moins efficaces.

Comment savoir si mon congélateur fonctionne correctement ?

Vérifiez la température à l'intérieur du congélateur avec un thermomètre et assurez-vous qu'elle reste constante à -18 °C. Observez également si le compresseur fonctionne régulièrement.

Que faire si l'écran de contrôle ne s'allume pas ?

Vérifiez que le congélateur est correctement branché et que la prise fonctionne. Si l'écran ne s'allume toujours pas, contactez le service après-vente.

Comment puis-je prolonger la durée de vie de mon congélateur ?

Assurez-vous de maintenir une bonne ventilation autour de l'appareil, nettoyez régulièrement les serpentins de condensation et ne surchargez pas le congélateur.

MODE D'EMPLOI SFNsdd 5227 Plus LIEBHERR

Instructions d'uti- lisation et de montage

1 Informations de sécurité et avertissements..... 3

1.1 Utilisation conforme.... 3

1.2 Classes climatiques.... 3

1.3 Groupe d'utilisateurs.... 3

1.4 Installation et mise en service.... 4

1.5 Utilisation sûre de l'appareil.... 4

1.6 Nettoyage....4

1.7 Dysfonctionnements, endommagements et réparations....4

1.10 Substances SVHC selon le règlement REACH..... 4

1.11 Base de données EPREL.... 4

1.12 Licences open source.... 5

1.13 Pièces de rechange.... 5

1.14 Symboles apposés sur l'appareil.... 5

1.15 Niveaux d'avertissement.... 5

2 Vue d'ensemble de l'appareil.... 5

2.1 Articles fournis.... 5

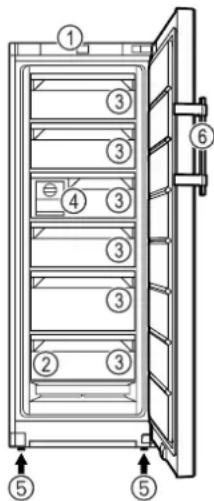

2.2 Vue d'ensemble du réfrigérateur et des accessoires.... 5

2.3 SmartDevice* 5

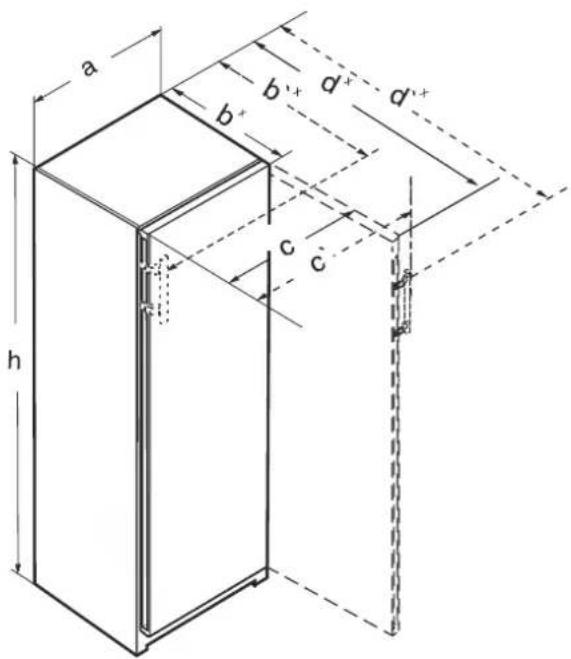

3.2 Dimensions de l'appareil.... 7

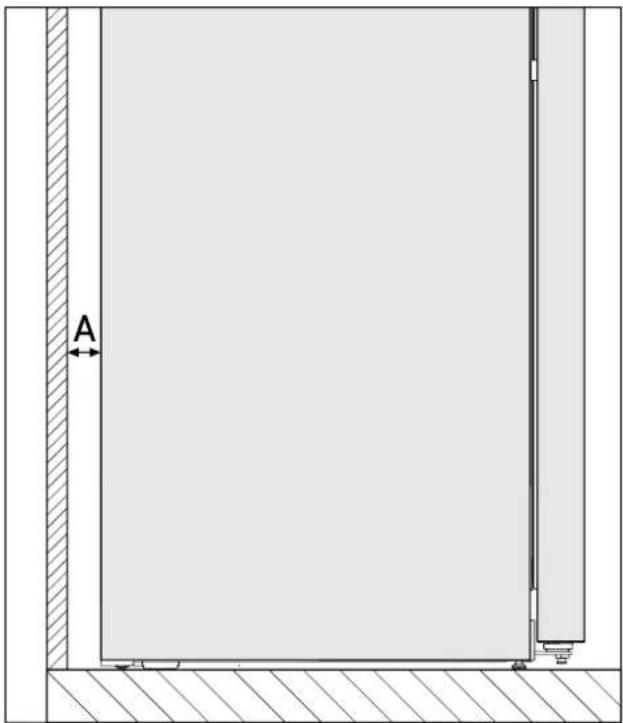

3.3 Exigences de ventilation.... 8

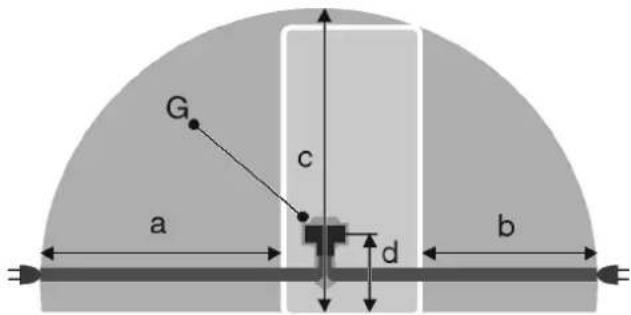

3.4 Dimensions de raccordement électrique.... 8

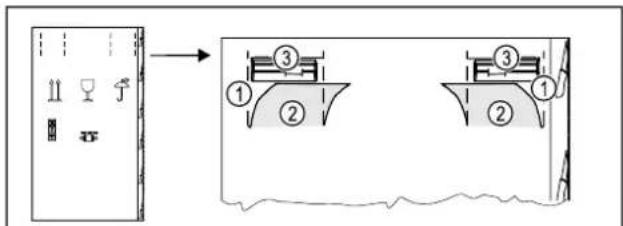

3.5 Transporter l'appareil.... 8

3.6 Déballer l'appareil....9

3.7 Explication des symboles utilisés.... 9

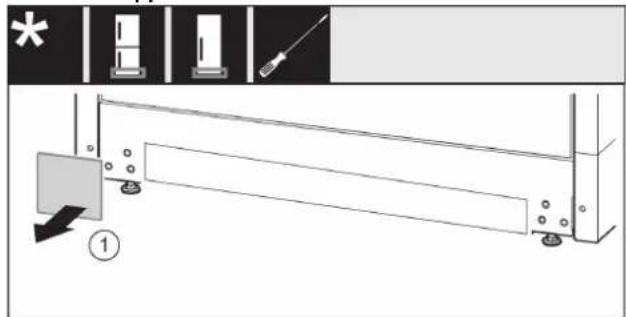

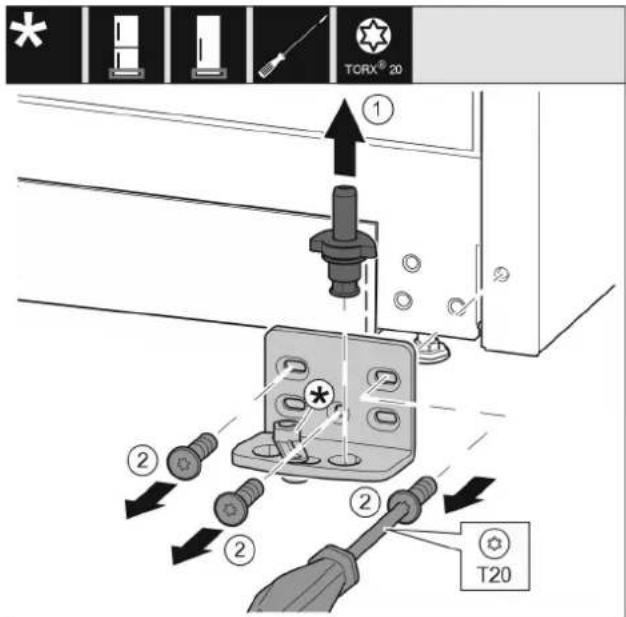

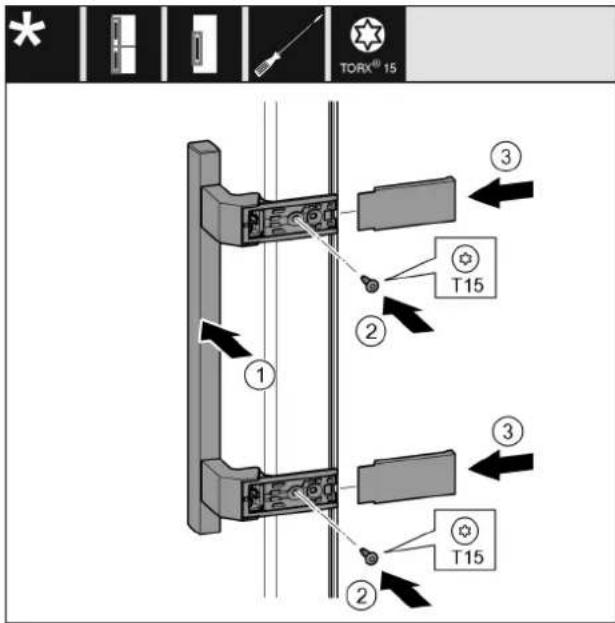

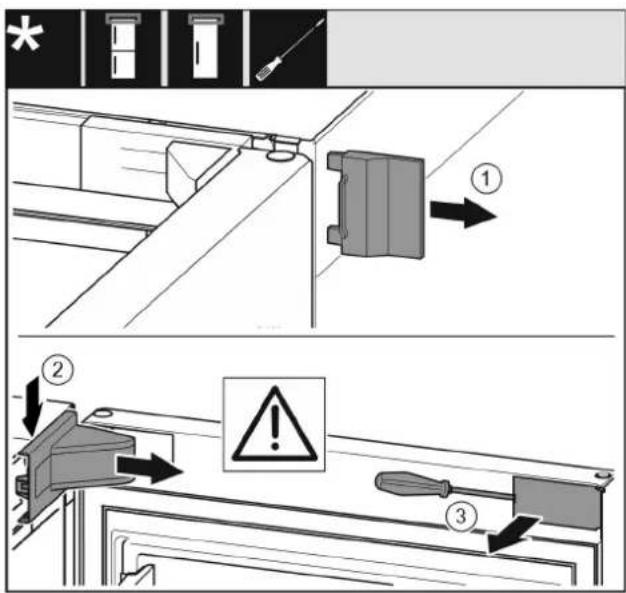

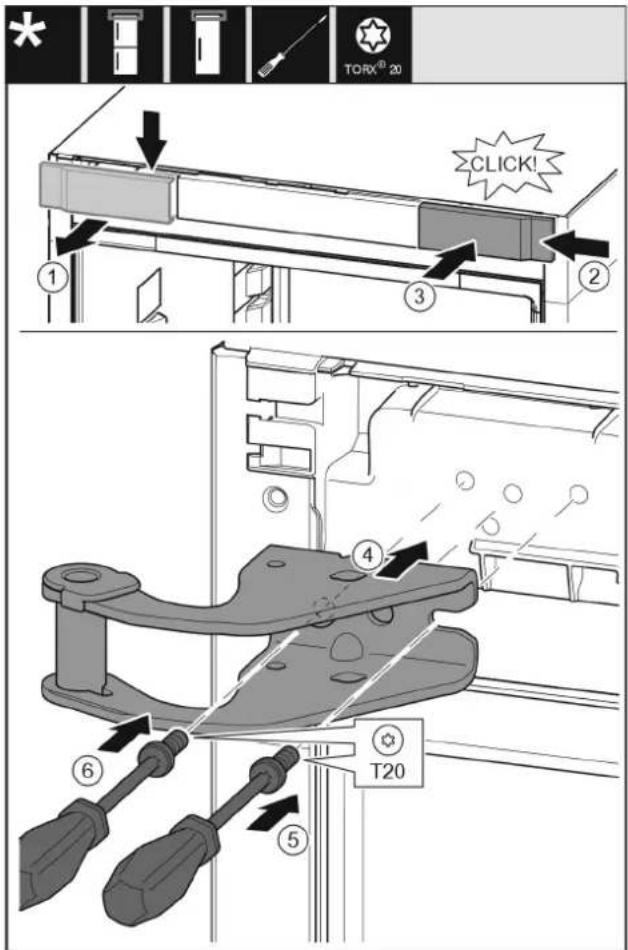

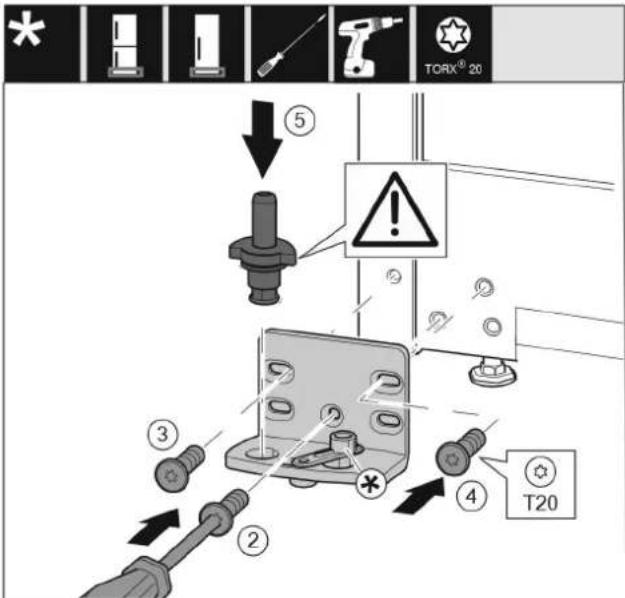

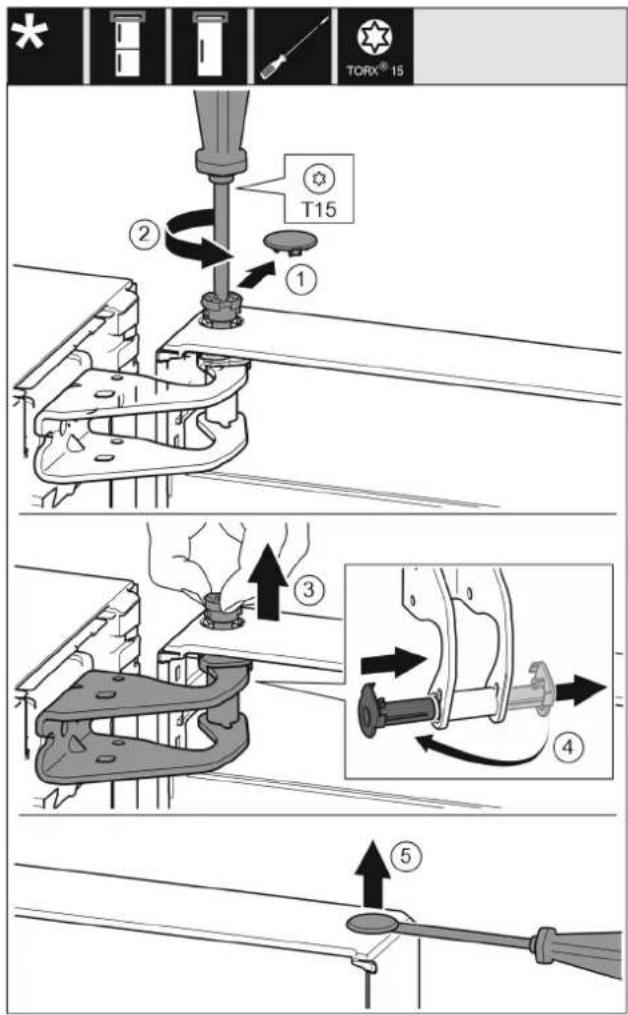

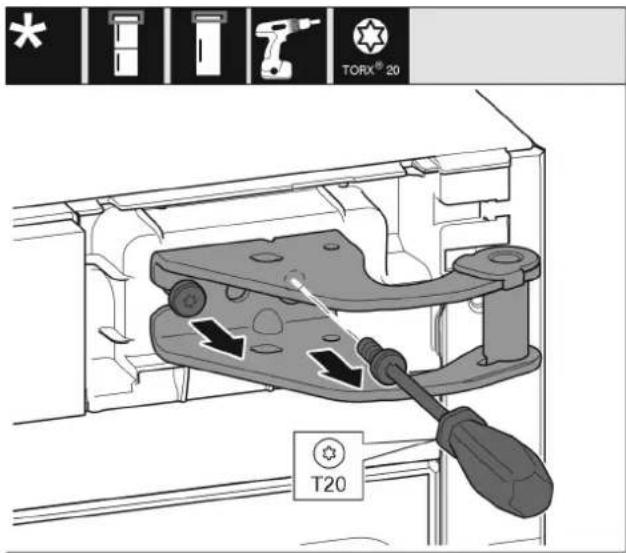

3.8 Remplacement de la butée de porte.... 10

3.9 Monter une entretoise murale*...... 15

3.10 Installer l'appareil.... 15

3.11 Aligner l'appareil.... 15

3.12 Après installation.... 16

3.13 Installation de plusieurs appareils.... 16

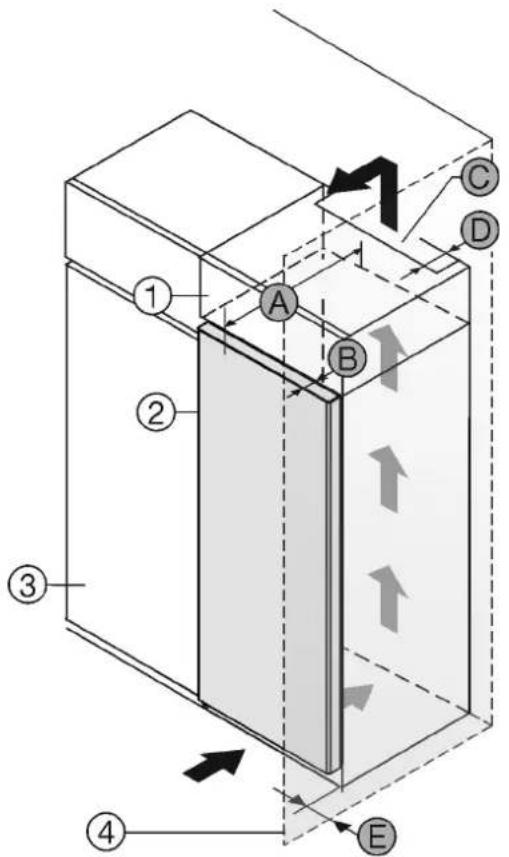

3.14 Intégration de l'appareil dans un coin cuisine..... 16

3.15 Eliminer l'emballage.... 17

3.16 Brancher l'appareil sur le secteur.... 18

4 Fonctionnement de l'écran Touch.... 18

4.1 Navigation et explication des symboles.... 18

4.2 Menus.... 19

4.3 Mode veille.... 19

5 Mise en service.... 19

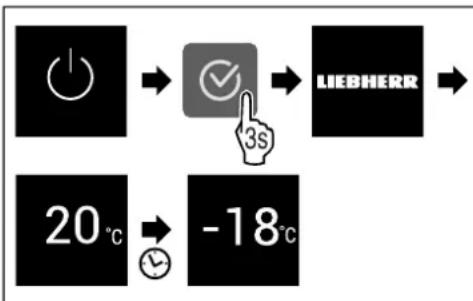

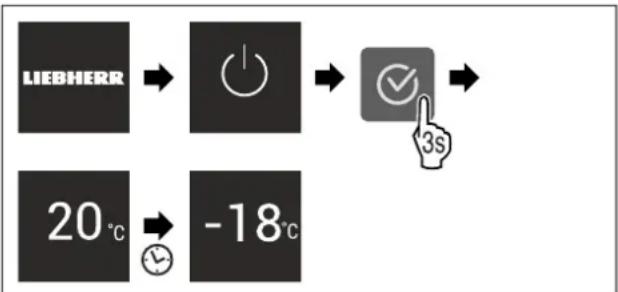

5.1 Mettre l'appareil en marche (première mise en service).... 19

5.2 Mettre le EasyTwist-Ice en service* 20

6 Stockage.... 20

6.1 Conseils de stockage.... 20

6.2 Compartiment congélateur.... 20

6.3 Durées de stockage.... 21

7 Économiser de l'énergie.... 21

8 Utilisation 21

8.1 Eléments de commande et d'affichage.... 21

8.1.1 Ecran Status....21

8.1.2 Symboles d'affichage.... 22

8.2 Fonctionnement de l'appareil.... 22

8.2.1 Remarques sur les fonctions de l'appareil...... 22

Activation et désactivation de l'appareil......22

Activation et désactivation de l'appareil......22

10 Température....22

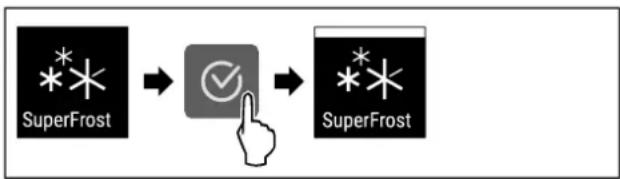

SuperFrost 23

8.3 Messages.... 29

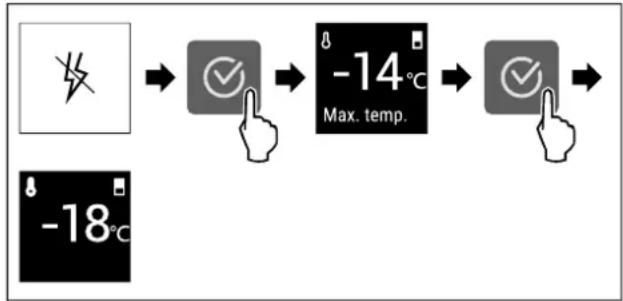

8.3.1 Aperçu des avertissements....29

8.3.2 Élimination des avertissements....29

8.3.3 Aperçu des rappels.... 30

9 Équipement 30

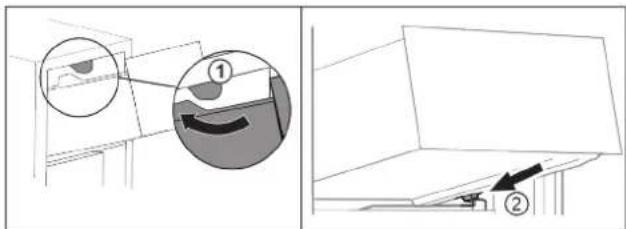

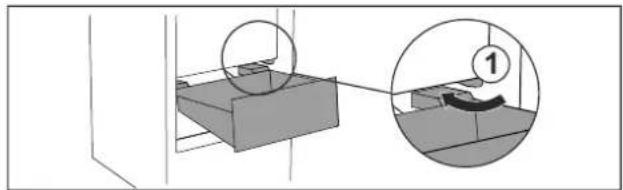

9.1 Tiroirs.... 30

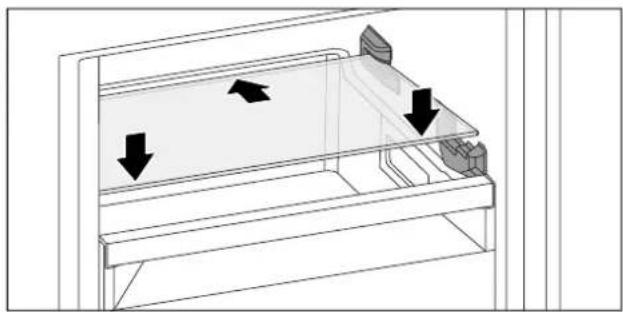

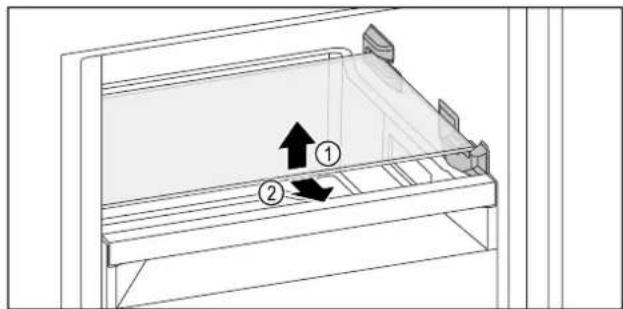

9.2 Tablettes en verre.... 31

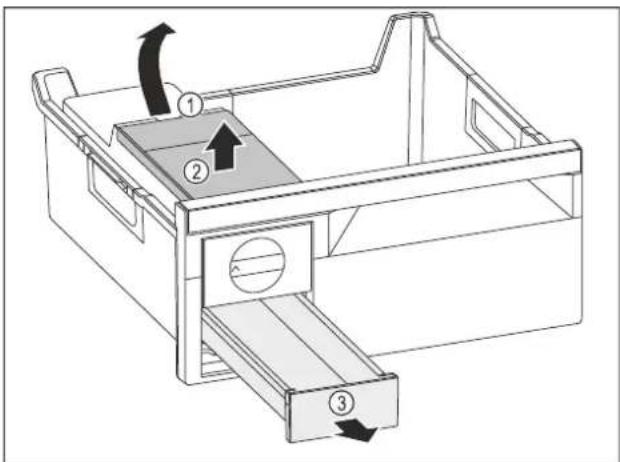

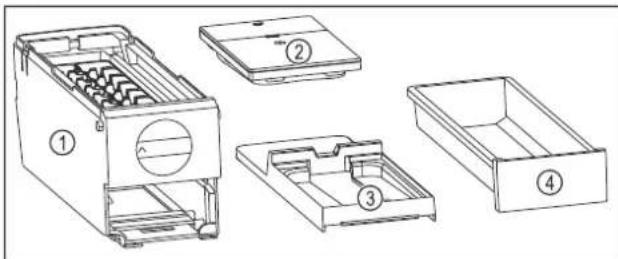

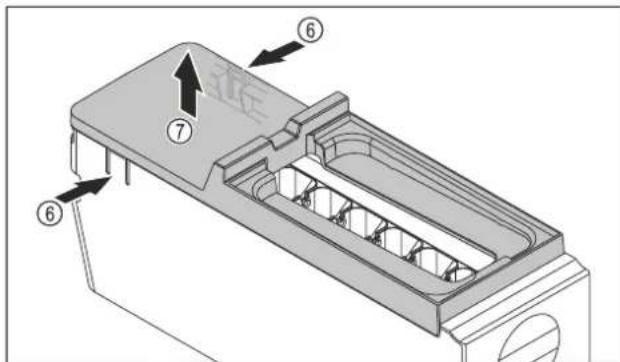

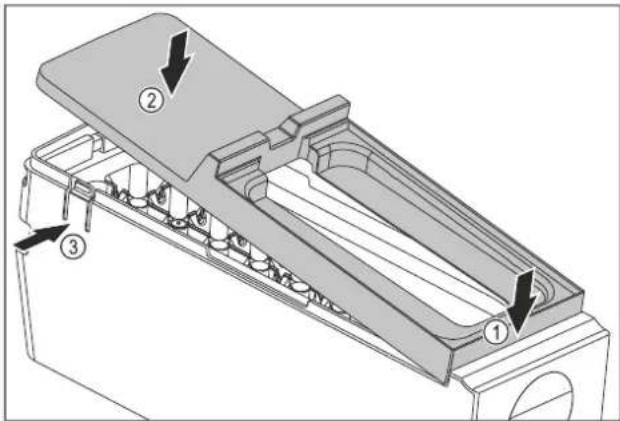

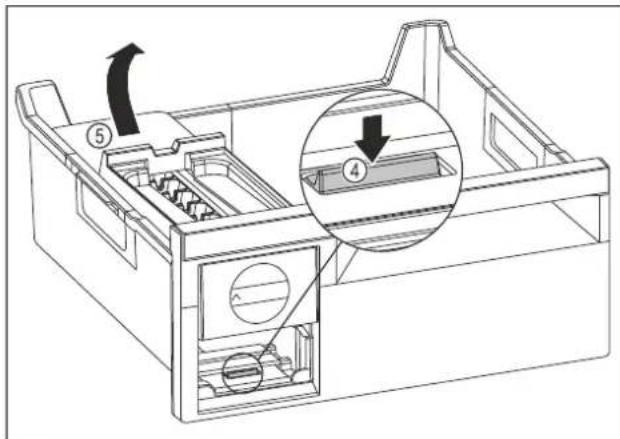

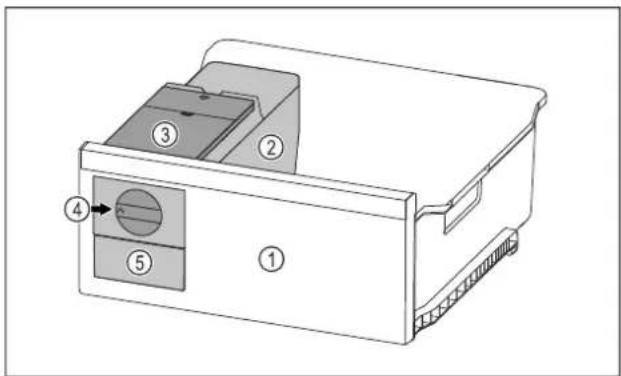

9.3 EasyTwist-Ice* 31

9.4 VarioSpace.... 32

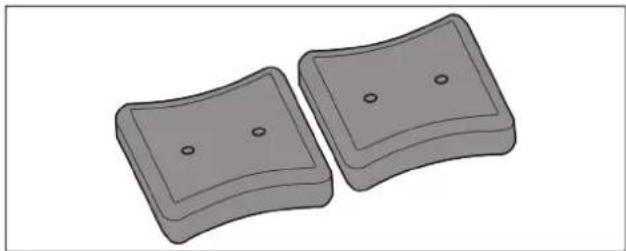

9.5 Accumulateur de froid* 32

10 Entretien.... 32

10.1 Démonter/monter les systèmes télescopiques..... 32

10.2 Dégivrer l'appareil.... 33

10.3 Nettoyer l'appareil.... 33

11 Aide clients.... 35

11.1 Données techniques.... 35

11.2 Bruits de fonctionnement.... 36

11.3 Problème technique.... 36

11.4 Service client.... 37

11.5 Plaque signalétique.... 38

12 Mettre hors service.... 38

13 Élimination.... 38

13.1 Préparer l'appareil à l'élimination.... 38

13.2 Éliminer l'appareil en respectant l'environnement. 38

Le fabricant travaille sans cesse au perfectionnement de tous les modèles de ses produits. Nous comptons donc sur votre compréhension concernant des modifications éventuelles de forme, d'équipement et de technologie.

Symbole	Explication
	Lire le manuel d’utilisationPour découvrir tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes figurant dans le présent manuel.

Symbole Explication

Informations supplémentaires sur Internet

Vous pouvez trouver les instructions au format numérique avec des informations complémentaires et dans d'autres langues sur Internet en scannant le QR-code sur la page de couverture de cette notice ou en saisissant votre numéro de service à l'adresse home.liebherr.com/fridge-manuals.

Vous trouverez le numéro de service sur la plaque signalétique :

Fig. Représentation à titre d'exemple

Vérifier l'état de l'appareil

Vérifier l'absence d'avaries de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service client.

Divergences

Le manuel d'utilisation est valable pour plusieurs modèles. Des divergences sont donc possibles. Les paragraphes concernant uniquement un certain type d'appareils sont indiqués par un astérisque (*).

Instructions et résultats

Les instructions sont indiquées par ▶ Les résultats sont indiqués par ▷

Vidéos

Les vidéos des appareils sont disponibles sur la chaîne YouTube de Liebherr-Hausgeräte.

Licences open source :

L'appareil embarque des composants logiciels utilisant des licences open source. Vous trouverez des informations concernant les licences open source à cette adresse : home.liebherr.com/open-source-licences

Ces informations utilisateur concernent les appareils suivants :

FN..	42.. / 46.. / 50.. / 66.. / 70.. / 72..
(S)FN.. 52..
GN 42V.. /	46V.. / 50V.. / 52V..
SGN 52V..
LTGN-235 LTGN-314
GN52Ve17

Remarque

Si la désignation de votre appareil comporte un N, il s'agit d'un appareil NoFrost.

1 Informations de sécurité et avertissements

Conservez soigneusement ces informations utilisateur afin de pouvoir vous y référer à tout moment.

Si l'appareil est confié à de nouveaux propriétaires, ces informations utilisateur doivent leur être transmises.

Pour pouvoir utiliser l'appareil correctement et en toute sécurité, lisez soigneusement ces informations utilisateur avant de l'installer et de l'utiliser. Suivez toujours les instructions, les consignes de sécurité et les avertissements qui y figurent. Ils sont importants pour vous permettre d'installer et d'utiliser l'appareil en toute sécurité et de manière impeccable.

1.1 Utilisation conforme

- Cet appareil est prévu pour un usage domestique et domaines d'utilisation similaires, par exemple :

• dans les cuisines du personnel des magasins, des bureaux et autres lieux de travail
• dans un environnement agricole et par les clients des hôtels, motels et autres hébergements
• dans les pensions servant le petit-déjeuner
• dans le cadre de services de restauration et autres prestations semblables dans le commerce de gros

- Autres utilisations :

- Tous les autres types d'utilisation sont interdits.

1.2 Classes climatiques

En fonction de sa classe climatique, l'appareil est conçu pour fonctionner à certaines températures ambiantes. La classe climatique de votre appareil est indiquée sur la plaque signalétique.

Remarque

Pour garantir un fonctionnement impeccable de l'appareil, respecter les températures ambiantes indiquées.

Classe clima-tique	pour les températures ambiantes
SN 10 °C à 32 °C
N 16 °C à 32 °C
ST 16 °C à 38 °C
T 16 °C à 43 °C
SN-ST 10 °C à 38 °C
SN-T 10 °C à 43 °C

Si votre appareil est dépourvu de raccordement d'eau fixe, le fonctionnement impeccable de l'appareil est garanti jusqu'à une température ambiante de -15 °C.

1.3 Groupe d'utilisateurs

• Cet appareil peut être utilisé par les enfants à partir de 8 ans, ainsi que par les personnes présentant un handicap physique, sensoriel ou mental ou ne disposant pas d'une expérience et de connaissances suffisantes à condition qu'elles soient sous surveillance ou aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et les dangers qui en résultent.

• Les enfants ne doivent pas jouer avec l'appareil.

• Les enfants ne doivent pas effectuer de nettoyage et d'opérations de maintenance utilisateur sans surveillance.

• Les enfants âgés de 3 à 8 ans ne doivent ni charger, ni décharger l'appareil.

1.4 Installation et mise en service

• N'installer et ne raccorder l'appareil que conformément aux instructions des informations utilisateur.
• Ne pas fermer les ouvertures de ventilation du boîtier de l'appareil ou de l'enceinte d'installation.
• Ne pas endommager le câble de raccordement au secteur. Ne jamais utiliser l'appareil si le câble de raccordement au secteur est défectueux.
• Ne pas placer de multiprises mobiles ou blocs d'alimentation derrière l'appareil.
• La prise doit être facile d'accès afin de pouvoir débrancher rapidement l'appareil du secteur en cas d'urgence. Elle doit se trouver à bonne distance du dos de l'appareil.

1.5 Utilisation sûre de l'appareil

• Ne pas stocker de substances explosives dans l'appareil, par exemple des bacs aérosols contenant un gaz propulseur inflammable. Pour reconnaître ces produits en bombe, reportez-vous à l'étiquette indiquant leur composition ou recherchez le symbole représentant une flamme. En cas de fuite, ces gaz risquent en effet de s'enflammer au contact des composants électriques.
• Maintenez les bougies allumées, les lampes et autres objets présentant des flammes nues à distance de l'appareil afin d'éviter d'y mettre le feu.
• Les boissons alcoolisées ou autres contenants comportant de l'alcool doivent être impérativement fermés hermétiquement. En cas de fuite, l'alcool risque en effet de s'enflammer au contact des composants électriques.
• Éviter tout contact prolongé de la peau avec les surfaces froides ou les produits réfrigérés/surgelés. Utiliser par exemple des gants de protection.
• Le réfrigérant contenu (indications figurant sur la plaque signalétique) est écologique, mais inflammable. Toute fuite de réfrigérant peut être source d'incendie.
• Ne pas endommager le circuit de réfrigération.
• Ne pas utiliser de sources d'inflammation à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateurs).
• En cas de fuite de réfrigérant : Éloignez toute flamme vive ou source d'ignition à proximité de la fuite. Aérez convenablement la pièce. Informez-en le service client.
• N'ouvrir la porte que brièvement. Vous éviterez ainsi que la température à l'intérieur de l'appareil ne s'élève.
• Ne pas mettre les mains entre la porte et l'appareil lors de l'ouverture et de la fermeture. Vous risqueriez de vous coincer les doigts.
• La température dans la zone la plus chaude de l'appareil peut être supérieure à la valeur réglée.

Appareils avec réservoir d'eau :

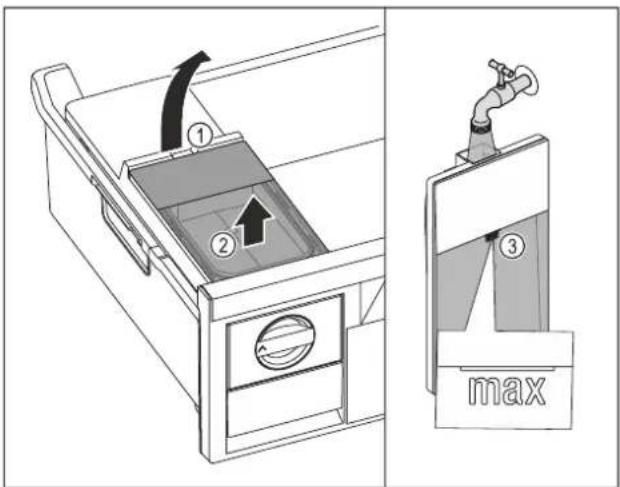

- Remplir le réservoir d'eau EasyTwist-Ice uniquement avec de l'eau potable afin d'éviter toute intoxication par de l'eau contaminée.*

1.6 Nettoyage

• Nettoyer régulièrement les surfaces en contact avec les aliments.
• Pour accélérer le dégivrage, n'utilisez jamais d'appareil chauffant électrique, de nettoyeur vapeur, de flamme vive ou de bombe dégivrante.
• N'éliminez pas la glace avec des objets pointus.

1.7 Dysfonctionnements, endommagements et réparations

• Si le câble de raccordement au secteur de l'appareil est endommagé, le remplacer.
• Les réparations et interventions sur l'appareil doivent être réservées au seul service après-vente ou à un personnel spécialisé ayant été formé à cet effet.
• En cas de dysfonctionnements et de défaillances de l'appareil, débranchez la fiche secteur ou arrêtez le fusible. Si la fiche secteur est débranchée, tenez toujours le connecteur. Ne tirez pas sur le câble.

1.8 Élimination

• L'appareil contient des matériaux précieux, comme l'indique le symbole correspondant. (voir 1.14 Symboles apposés sur l'appareil)
• Ne pas éliminer l'appareil avec les ordures ménagères.
• Éliminer l'appareil gratuitement auprès des centres locaux de recyclage/de traitement des matériaux réutilisables par le biais de réservoirs de stockage de classe 1.
• Lors de l'achat d'un nouvel appareil, rapporter gratuitement l'ancien appareil au magasin.
• S'informer à propos des possibilités de retour.

- Des données personnelles sont susceptibles de se trouver sur votre appareil.*

- Effacer les données personnelles avant élimination.*

- L'appareil contient du réfrigérant (indications figurant sur la plaque signalétique) et de l'huile. Le réfrigérant contenu est écologique, mais inflammable. L'huile contenue est elle aussi inflammable. Le réfrigérant et l'huile qui s'échappent peuvent s'enflammer si leur concentration est suffisamment élevée et s'ils entrent en contact avec une source de chaleur externe.

• Ne pas endommager le circuit de réfrigération.
• N'éliminer l'appareil que conformément aux instructions des informations utilisateur.

1.9 Conformité

L'étanchéité du circuit réfrigérant est éprouvée. L'appareil est conforme aux prescriptions de sécurité applicables et satisfait aux exigences des directives correspondantes.

Pour le marché L'appareil répond à la directive UE:* 2014/53/UE.*

Pour le marché L'appareil est conforme aux Radio GB :* Equipment Regulations 2017 SI 2017 No. 1206.*

Le texte intégral de la déclaration CE de conformité est disponible sur le site web suivant : www.Liebherr.com

1.10 Substances SVHC selon le règlement REACH

- En cliquant sur le lien ci-dessous, vous pouvez vérifier si votre appareil contient des substances SVHC selon le règlement REACH : home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html

1.11 Base de données EPREL

- À compter du 1er mars 2021, des informations concernant l'étiquetage énergétique et les exigences en matière d'écoconception seront disponibles dans la base de

données européenne des produits (EPREL). Cette base de données des produits est accessible par le biais du lien suivant https://eprel.ec.europa.eu/. Vous y serez invité à saisir l'identifiant du modèle. L'identifiant du modèle se trouve sur la plaque signalétique.

1.12 Licences open source

• L'appareil embarque des composants logiciels utilisant des licences open source. Vous trouverez des informations concernant les licences open source à cette adresse :
  home.liebherr.com/open-source-licences

1.13 Pièces de rechange

- La disponibilité des pièces de rechange pour les pièces fonctionnelles et les pièces d'équipement pouvant être stockées est de 15 ans.

1.14 Symboles apposés sur l'appareil

	Ce symbole peut être apposé sur le compresseur. Il fait référence à l'huile qui s'y trouve et prévient des dangers suivants : Peut être mortel en cas d'ingestion et de pénétration dans les voies respiratoires. Cette remarque ne vaut que pour le recyclage. Dans le cadre d'un fonctionnement normal, il n'existe aucun danger. Ne retirez pas ce symbole.
	Avertissement : Risque d'incendie dû à des substances inflammables. Ce symbole peut être apposé sur le condenseur, mais peut également se trouver à d'autres endroits sur l'appareil. Ce symbole met en garde concernant les substances inflammables. Ne retirez pas ce symbole.
	Ce symbole ou un symbole semblable est susceptible de se trouver à l'arrière de l'appareil. Il indique que des panneaux d'isolation sous vide ou des panneaux de perlite se trouvent dans la porte et/ou dans le boîtier. Cette remarque ne vaut que pour le recyclage. Ne retirez pas ce symbole.
	Ce symbole se trouve sur la plaque signalétique. Il indique que l'appareil contient des matériaux précieux et que vous ne devez pas le jeter avec les ordures ménagères. (voir 1.8 Élimination)

1.15 Niveaux d'avertissement

	DANGER	Désigne une situation de danger immédiate qui entraînera des blessures graves voire mortelles si vous ne l’évitez pas.
	AVERTIS-SEMENT	Désigne une situation de danger qui entraînerait des blessures graves voire mortelles si vous ne l’évitiez pas.
	PRUDENCE	Désigne une situation de danger qui entraînerait des blessures légères ou moyennes si vous ne l’évitiez pas.

ATTENTION Désigne une situation de danger qui peut entraîner des dommages matériels si vous ne l’évitez pas.

Remarque Désigne des consignes et conseils utiles.

2 Vue d'ensemble de l'appareil

2.1 Articles fournis

Contrôlez toutes les pièces pour détecter les éventuels dommages dus au transport. Pour toute réclamation, contactez le revendeur ou le service client. (voir 11.4 Service client)

La livraison est composée des pièces suivantes :

- Appareil indépendant

- Équipement (en fonction du modèle)

- Matériel de montage (en fonction du modèle)

- « Quick Start Guide »

- « Installation Guide »*

- Brochure SAV

2.2 Vue d'ensemble du réfrigérateur et des accessoires

Fig. 1 Représentation à titre d'exemple

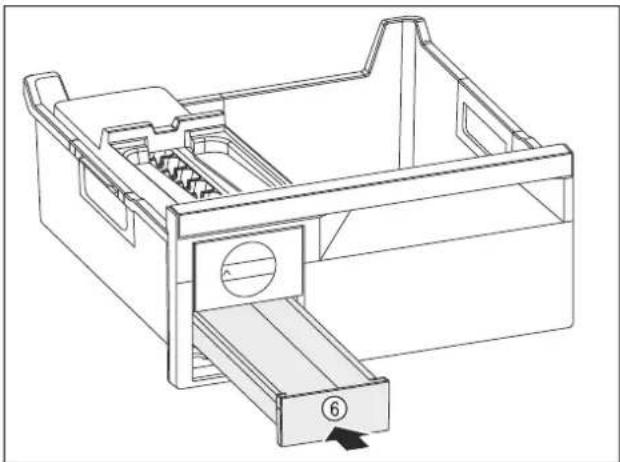

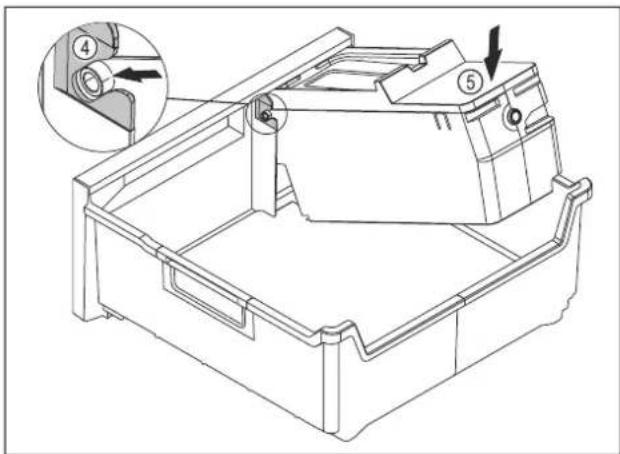

(1) Éléments de commande (4) EasyTwist-Ice*
(2) Plaque signalétique (5) Pied réglable
(3) Tiroir (6) Poignée*

2.3 SmartDevice\*

SmartDevice est la solution de mise en réseau pour votre congélateur.

Si votre appareil est compatible avec SmartDevice ou préparé pour cela, vous pouvez rapidement et facilement intégrer votre appareil à votre réseau Wi-Fi. L'application SmartDevice vous permet de contrôler votre appareil à partir d'un terminal mobile. L'application SmartDevice dispose de fonctions et possibilités de réglage supplémentaires.

Appareil compatible avec SmartDevice:* Votre appareil est compatible avec SmartDevice. Pour connecter votre appareil au Wi-Fi, vous devez télécharger l'application SmartDevice.*

Appareil préparé pour SmartDevice :*

Votre appareil est préparé pour une utilisation avec la SmartDeviceBox. Vous devez tout d'abord vous procurer la SmartDeviceBox puis l'installer. Pour pouvoir connecter votre appareil au Wi-Fi, vous devez télécharger l'application SmartDevice.*

Informations supplémentaire sur SmartDevice :

smartdevice.liebherr.com

Se procurer la SmartDeviceBox dans la boutique Liebherr-Hausgeräte:*

Télécharger l'application SmartDevice :

Une fois l'application SmartDevice installée et configurée, vous pouvez connecter votre appareil à votre réseau WLAN à l'aide de l'application SmartDevice et de la fonction WLAN (voir WiFi) de l'appareil.

Remarque

La fonction SmartDevice n'est pas disponible dans les pays suivants : Russie, Biélorussie et Kazakhstan.

Vous ne pouvez pas utiliser le SmartDeviceBox.*

3 Installation et raccordement

3.1 Conditions d'installation

Les conditions d'installation sont déterminantes pour garantir un fonctionnement sûr, efficace et impeccable de votre appareil.

• Veuillez respecter toutes les consignes de sécurité.
• Tenez compte du lieu d'installation et de la position dans la pièce.

AVERTISSEMENT

Risque d'incendie en cas d'installation inappropriée !

Si un câble d'alimentation ou une fiche touche l'arrière de l'appareil, les vibrations de l'appareil peuvent endommager le câble d'alimentation ou la fiche, provoquant ainsi un court-circuit.

▶ Veillez à ce qu'aucun câble d'alimentation ne se coince sous l'appareil lorsque vous l'installez.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d' alimentation.
▶ Ne brancher aucun appareil sur les prises situées à l'arrière de l'appareil.
Les multiprises et autres appareils électroniques (p. ex. transformateurs halogènes) ne doivent pas être placés et exploités derrière l'appareil.

AVERTISSEMENT

Risque d'incendie dû à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Fuite de réfrigérant et d'huile !

Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.

3.1.1 Lieu d'installation

• N'installer et n'utiliser l'appareil que dans des pièces fermées.
• De préférence, l'appareil sera installé dans une pièce sèche et bien ventilée.
• Si l'appareil est installé dans un milieu très humide, de l'eau de condensation peut se former à l'extérieur de l'appareil.
  Assurez-vous toujours que la ventilation est suffisante sur le lieu d'installation.
• Plus la quantité de réfrigérant dans l'appareil est importante, plus la pièce d'installation de l'appareil doit être grande. Dans les pièces trop petites, en cas de fuite, un mélange gaz-air inflammable peut être produit. Pour 8 g de réfrigérant, la pièce d'installation doit présenter une superficie d'au moins 1 m³. Les indications concernant le réfrigérant contenu sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Le sol doit être horizontal et plan.

3.1.2 Position dans la pièce

• N'installez pas l'appareil à un endroit directement exposé aux rayons du soleil ni près d'un chauffage ou de tout autre équipement similaire.
• Vous pouvez installer l'appareil juste à côté d'un four.
• En cas d'installation de l'appareil directement à côté d'un four, la consommation d'énergie peut légèrement augmenter. Cela dépend de la durée d'utilisation et de l'intensité d'utilisation du four.
• Installez l'appareil dos au mur et en cas d'utilisation des entretoises murales fournies (voir ci-dessous), celles-ci doivent être placées directement au mur.*
• Installer l'appareil dos directement au mur.*
• Il est interdit d'utiliser l'appareil dans les zones à risque d'explosion.

3.1.3 Intégration dans un coin cuisine

- Vous pouvez modifier l'appareil avec des buffets. (voir 3.14 Intégration de l'appareil dans un coin cuisine)

3.2 Dimensions de l'appareil

a b c d h b' d' c'

Fig. 2

(a) Largeur de l'appareil (d) Profondeur de l'appareil

avec la porte ouverte

(b) Profondeur de l'appareil

(') Dimensions avec poignée à levier

(c) Largeur de l'appareil avec la porte ouverte

3.2.1 Appareils avec poignée encastrée\*

FN.. 42.. / GN 42Vd24
a (mm) 597
b (mm)	675 ^x
c (mm) 609
d (mm)	1215 ^x
h (mm) 1255

Avec poignée encastrée

	FN.. 46.. /GN 46Ve05 /GN 46Vd25	FN.. 66..
a (mm) 597	698
b (mm)	675^x	760^x
c (mm) 609	710
d (mm)	1215^x	1402^x
h (mm) 1455	1455

Avec poignée encastrée

	FN.. 50.. /GN 50Ve06 /GN 05Vd26	FN.. 70.. /LTGN-314
a (mm) 597	698
b (mm)	675^x	760^x
c (mm) 609	710
d (mm)	1215^x	1402^x

	FN.. 50.. /GN 50Ve06 /GN 05Vd26	FN.. 70.. /LTGN-314
h (mm) 16	55 1655

Avec poignée encastrée

	(S)FN.. 52.. /GN 52Vd2i /SGN 52Vd27	FN.. 72..
a (mm) 59	7 698
b (mm)	675^x	760^x
c (mm) 60	9 710
d (mm)	1215^x	1402^x
h (mm) 18	55 1855

Avec poignée encastrée

3.2.2 Appareils avec poignée à levier\*

RBa30 425i / FN.. 42..
a (mm) 597
b (mm)	719^x
c (mm) 654
d (mm)	1222^x
h (mm) 1255

Avec poignée à levier

	FN.. 46.. FN.. 66..
a (mm) 59	7 698
b (mm)	719^x	804^x
c (mm) 65	4 754
d (mm)	1222^x	1408^x
h (mm) 14	55 1455

Avec poignée à levier

	FN.. 50.. / LTGN-235	FN.. 70..
a (mm) 597	698
b (mm)	719^x	804^x
c (mm) 654	754
d (mm)	1222^x	1408^x
h (mm) 1655	1655

Avec poignée à levier

	(S)FN.. 52.. / LTGN-270 GN52Ve17	FN.. 72..
a (mm)	597 698
b (mm)	719^x	804^x
c (mm)	654 754
d (mm)	1222^x	1408^x
h (mm)	1855 1855

Avec poignée à levier

^x Si les appareils sont utilisés avec les entretoises murales fournies, les dimensions augmentent de 15 mm. (voir 3.9 Monter une entretoise murale*)

3.3 Exigences de ventilation

ATTENTION

Risque de dommage par surchauffe suite à une ventilation insuffisante.

En cas de ventilation trop faible, le compresseur risque d'être endommagé.

▶ Veiller à une ventilation suffisante.
▶ Respecter les exigences de ventilation.

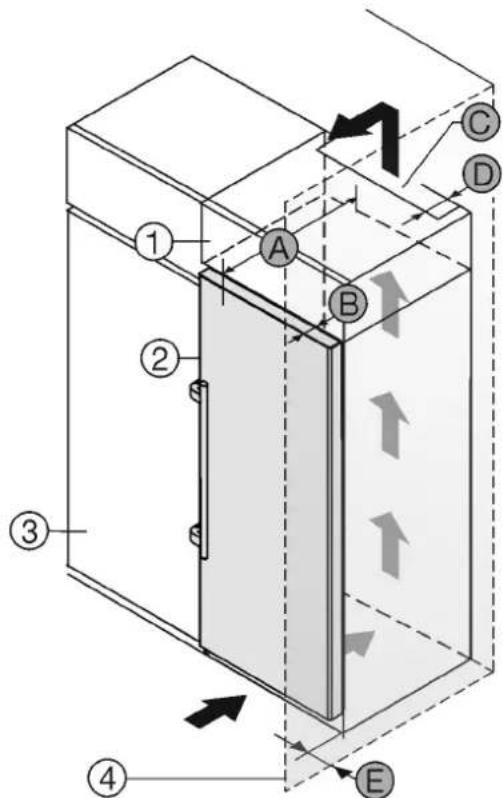

Si l'appareil est destiné à être intégré dans un coin cuisine, respectez impérativement les exigences de ventilation suivantes :

- Le principe de base est le suivant : plus les orifices de ventilation sont importants, plus l'appareil économise de l'énergie.

A

Fig. 3*

Distance des murs A

25 mm

La consommation d'énergie a été déterminée avec une distance des murs Fig. 3 (A) entre l'arrière de l'appareil et le mur. Si la distance des murs est inférieure à Fig. 3 (A), cela n'a aucune incidence sur le fonctionnement de l'appareil. En revanche, la consommation d'énergie augmente légèrement lorsque la distance des murs est réduite.

3.4 Dimensions de raccordement électrique

La prise de raccordement est située à l'arrière de l'appareil. Pour raccorder votre appareil en toute sécurité, veillez à ce que les conditions suivantes soient remplies :

□ Les dimensions de raccordement électriques sont connues et observées. Voir le tableau ci-dessous.
□ Effectuer le raccordement électrique conformément aux instructions. (voir 3.16 Brancher l'appareil sur le secteur)

Fig. 4 Réfrigérateurs-congélateurs / congélateurs / réfrigérateurs-BioFresh grand espace

(a) Longueur maximale disponible du câble de raccordement au secteur

(d) Écart entre et le connec- teur de l'appareil et le sol

(b) Longueur maximale disponible du câble de raccordement au secteur

(G) Connecteur d'appareil

(c) Longueur verticale maximale disponible du câble de raccordement au secteur

Pour les appareils d'une largeur de 600 mm :

a ~ 1800 mm

b ~ 1400 mm

c ~ 2100 mm

d ~ 200 mm

3.5 Transporter l'appareil

3.5.1 Transporter l'appareil en vue de la mise en service initiale

S'assurer que les conditions suivantes sont bien respectées :

□ L'appareil est emballé.
□ L'appareil est à la verticale.

▶ Introduire le carton d'emballage en haut au niveau de la perforation Fig. 5 (1).
▶ Retirer les languettes enfoncées Fig. 5 (2).
▶ La poignée de transport Fig. 5 (3) à droite et à gauche est visible.
▶ Tenir l'appareil au niveau des poignées de transport Fig. 5 (3).
▶ Transporter l'appareil à deux personnes.
▶ Déballer l'appareil. (voir 3.6 Déballer l'appareil)

3.5.2 Transporter l'appareil après la mise en service initiale

Veuillez respecter les instructions suivantes si vous souhaitez transporter ou déplacer l'appareil après la mise en service initiale.

S'assurer que les conditions suivantes sont bien respectées :

□ L'appareil est vidé.
□ L'appareil est à la verticale.
- Appareil avec porte(s) : La porte est sécurisée contre toute ouverture inopinée.
□ Appareil avec chariot à glissière : Le chariot à glissière est sécurisé contre toute ouverture inopinée.
□ Appareil avec pieds réglables : Les pieds réglables sont vissés.
▶ Tenir l'appareil au niveau des poignées de transport.
▶ Transporter l'appareil à deux personnes.
Après le transport :
Dévisser les pieds réglables de l'appareil.
▶ Aligner l'appareil. (voir 3.11 Aligner l'appareil)

3.6 Déballer l'appareil

Si l'appareil est endommagé, contacter immédiatement le fournisseur avant son raccordement.

Vérifier l'absence d'avaries de transport sur l'appareil et l'emballage. Adressez-vous immédiatement au fournisseur en cas de suspicion de dommages quels qu'ils soient.
▶ Retirer du dos ou des parois latérales de l'appareil tous les objets susceptibles de gêner une installation en bonne et due forme ou d'entraver la ventilation et l'aération.
Enlever tous les films de protection de l'appareil. Ne pas utiliser pour ce faire d'objets pointus ou acérés !

3.7 Explication des symboles utilisés

	Cette opération implique un risque de blessures ! Veuillez respecter les consignes de sécurité !
	Cette consigne est valable pour plusieurs modèles d'appareils. Vous ne devez effectuer cette opération que si elle s'applique à votre appareil.
	Pour le montage, veuillez suivre la description détaillée qui figure dans la partie texte du mode d'emploi.
	Cette section s'applique aussi bien aux appareils à une porte qu'aux modèles à deux portes.
	Sélectionnez l'une des options suivantes : Appareil avec ouverture de porte à droite ou à gauche.
	Étape de montage nécessaire avec IceMaker et/ou InfinitySpring.
	Ne desserrer ou serrer que légèrement les vis.

Serrer fermement les vis.

Vérifiez si l'opération suivante est nécessaire pour votre modèle.

Vérifiez que les composants utilisés sont bien montés/en place.

Mesurez la dimension prédéfinie et corrigez-la si nécessaire.

Outillage de montage : Mètre pliant

Outillage de montage : Visseuse sans fil et embout

Pour une meilleure accessibilité des vis, nous recommandons l'utilisation d'un embout long.

Outillage de montage : Niveau à bulle

Outillage de montage : Clé plate de 7 et de 10

Deux personnes sont nécessaires pour réaliser cette opération.

L'opération s'effectue à l'emplace- ment marqué sur l'appareil.

Accessoires de montage : Ficelle

Accessoires de montage : Équerre

Accessoires de montage : Tournevis

	Accessoires de montage : Pinces
	Accessoires de montage : Marqueur effaçable
	Éléments fournis : Retirer les composants
	Éliminer correctement les composants qui ne sont plus nécessaires.

3.8 Remplacement de la butée de porte

Outil

Fig. 6

ATTENTION

Risque d'endommagement en cas de collision des portes! Endommagement des appareils en cas d'installation Side-by-Side. Si deux appareils se trouvent côte à côte selon un agencement Side-by-Side donné, la butée de porte de chaque appareil est prédéfinie en usine. ▶ Installation Side-by-Side : ne pas changer la butée de porte.

Pour les appareils sans amortisseur de fermeture, les sections suivantes sont valables :

Pour les appareils sans amortisseur de fermeture
Pour tous les appareils

Fig. 7

Respecter le sens de lecture.

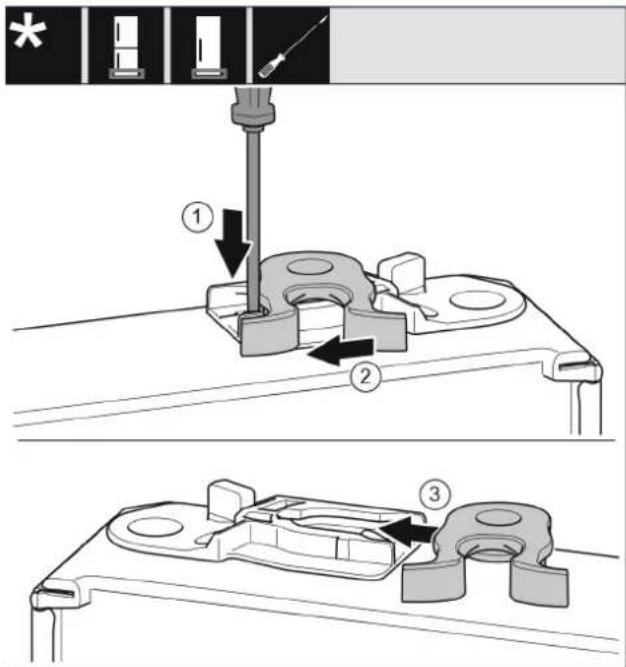

3.8.1 Appareils dépourvus d'un amortisseur de fermeture : Retirer les couvercles

▶ Ouvrir la porte.

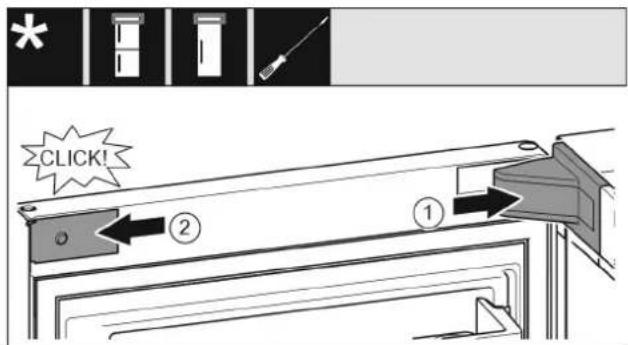

▶ Retirer le couvercle extérieur (1).
▶ Dégager et enlever le cache du support du support de palier (2).

ATTENTION

Danger d'endommagement dû au tournevis! Si vous endommagez le joint de porte, alors la porte ne ferme pas correctement et le refroidissement est insuffisant.

▶ Utiliser le tournevis en tant que moyen auxiliaire avec prudence.
▶ Ne pas endommager le joint de porte avec le tournevis.

▶ Dégager le couvercle (3) extérieur sur la porte au moyen d'un tournevis et le faire pivoter sur le côté.

3.8.2 Démonter la porte

TORX® 15 ② ① T15 ③ ④ ⑤

3.8.3 Déplacer les pièces supérieures du palier

TORX® 20 T20

Fig. 10
Dévisser les vis.
Soulever le support de palier et le retirer.

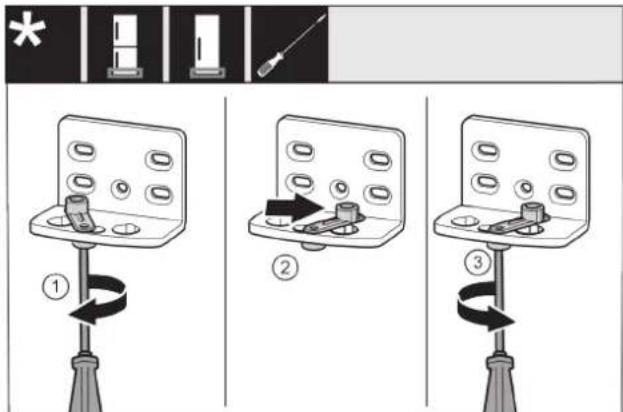

AVERTISSEMENT

Risque de blessure en cas de basculement de la porte! La porte peut tomber si les pièces du palier ne sont pas suffisamment vissées. Une telle situation peut entraîner de graves blessures. Par ailleurs, la porte risque de ne pas fermer et l'appareil risque de ne pas refroidir correctement.

▶ Visser fermement les supports de palier/axes de palier à 4 Nm.
▶ Vérifier toutes les vis et les resserrer si nécessaire.

▶ Retirer le couvercle (1) avec prudence.
▶ Dévisser légèrement l'axe (2) avec un tournevis.

ATTENTION

Risque de blessures en raison d'une porte basculant vers l'extérieur !

Si vous retirez l'axe de la porte complètement, la porte peut basculer vers l'extérieur et vous risquez de vous blesser.

▶ Tenir la porte avant de retirer l'axe.

▶ Tenir la porte.
▶ Retirer l'axe (3) avec les doigts.
▶ Sortir le coussinet (4) du guide.
▶ Insérer le coussinet (4) sur l'autre côté et l'enclencher.
▶ Soulever la porte et la déposer.
- Soulever et retirer le couvercle (5) au moyen d'un tournevis, avec prudence.

TORK® 20 ① ② ③ ④ ⑤ ⑥ T20

Fig. 11

▶ Retirer le couvercle (1) depuis le haut vers l'avant.
Accrocher le couvercle (2) tourné de 180° de l'autre côté depuis le côté droit.
▶ Enclencher le couvercle (3).
▶ Poser le support de palier supérieur (4).
▶ Visser la vis (5).
▶ Visser la vis (6).

3.8.4 Déplacer les pièces du palier inférieur

Pour tous les appareils :

AVERTISSEMENT

Risque de blessure en cas de basculement de la porte! La porte peut tomber si les pièces du palier ne sont pas suffisamment vissées. Une telle situation peut entraîner de graves blessures. Par ailleurs, la porte risque de ne pas fermer et l'appareil risque de ne pas refroidir correctement.

▶ Visser fermement les supports de palier/axes de palier à 4 Nm.
▶ Vérifier toutes les vis et les resserrer si nécessaire.

TORX® 20 ① ② ② ② T20

Fig. 12

▶ Retirer entièrement l'axe de palier Fig. 12 (1) par le haut. ▶ Desserrer les vis Fig. 12 (2) avec un tournevis et retirer le support de palier.

Pour les appareils sans amortisseur de fermeture :

Fig. 13

- Visser sans serrer la vis Fig. 13 (1) avec un tournevis. - Soulever l'aide à la fermeture de la porte Fig. 13 (2) et la tourner à 90° vers la droite dans l'alésage. - Serrer la vis Fig. 13 (3) avec un tournevis.

Pour tous les appareils :

Dévisser la tôle Fig. 15 (1), la déplacer et la revisser de l'autre côté.

TORX® 20 ⑤ ② ③ ④ T20

Fig. 16

Placer le support de palier de l'autre côté et le visser avec un tournevis. Commencer par la vis Fig. 16 (2) en bas au milieu.
▶ Serrer la vis Fig. 16 (3) et la vis Fig. 16 (4).
Insérer complètement l'axe de palier Fig. 16 (5). Veiller à ce que l'ergot soit orienté vers l'arrière.

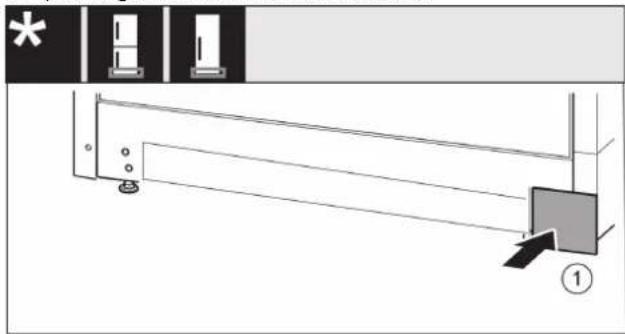

▶ Remettre le cache Fig. 17 (1) en place de l'autre côté.

3.8.5 Déplacer les pièces de palier de la porte

Pour les appareils sans amortisseur de fermeture :

AVERTISSEMENT

Risque de blessure en cas de basculement de la porte! La porte peut tomber si les pièces du palier ne sont pas suffisamment vissées. Une telle situation peut entraîner de graves blessures. Par ailleurs, la porte risque de ne pas fermer et l'appareil risque de ne pas refroidir correctement.

▶ Visser fermement les supports de palier/axes de palier à 4 Nm.
▶ Vérifier toutes les vis et les resserrer si nécessaire.

▶ La partie inférieure de la porte est orientée vers le haut : Tourner la porte.
▶ Pousser la languette Fig. 18 (1) vers le bas avec un tournevis plat.
▶ Retirer la gâche Fig. 18 (2) du guide.
▶ Pousser la gâche Fig. 18 (3) de l'autre côté dans le guide.
▶ La partie supérieure de la porte est orientée vers le haut : Tourner la porte.

3.8.6 Déplacement des poignées\*

Pour tous les appareils :

TORK® 15 ① T15 ② ③ ① T15 ② ⑤ ④ ⑤

Fig. 19

▶ Retirer le cache Fig. 19 (1).

▶ Retirer les vis Fig. 19 (2) avec un tournevis.

▶ Retirer la poignée Fig. 19 (3).

▶ Soulever et retirer avec précaution le cache latéral Fig. 19 (4) avec un tournevis plat.

▶ Replacer le cache Fig. 19 (5) de l'autre côté.

TORX® 15 ① ② ③ T15 ③ T15 ②

Fig. 20

▶ Placer la poignée Fig. 20 (1) du côté opposé.

Les alésages doivent coïncider précisément.

▶ Serrer les vis Fig. 20 (2) avec un tournevis.

▶ Placer les caches Fig. 20 (3) sur le côté et les faire glisser.

▶ Veiller à bien les encliqueter.

3.8.7 Monter la porte

▶ Mettre la porte sur l'axe de palier inférieur.

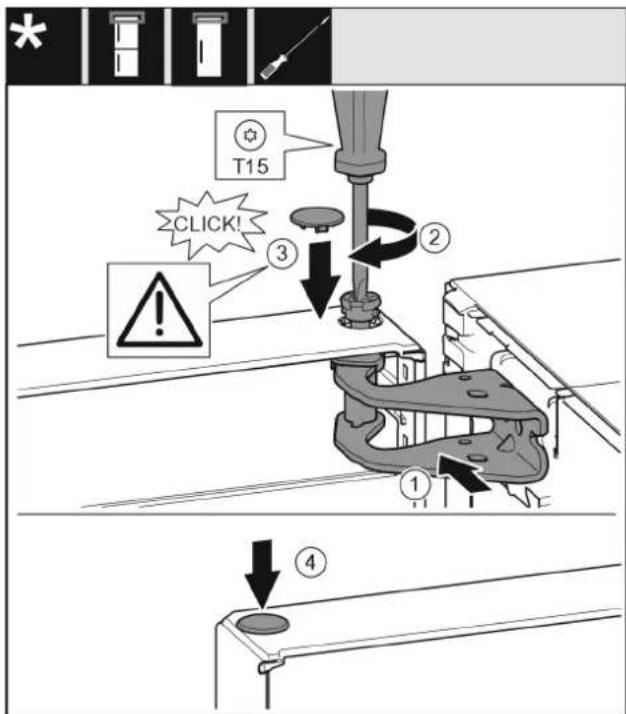

T15 CLICK! ③ ② ① ④

Fig. 21

▶ Aligner la porte en haut sur l'ouverture du support de palier Fig. 21 (1).

▶ Insérer l'axe Fig. 21 (2) et le serrer avec un tournevis.

▶ Installer le couvercle Fig. 21 (3).

▶ Vérifier que le couvercle Fig. 21 (3) repose bien sur la porte.

▶ Installer le couvercle Fig. 21 (4).

3.8.8 Aligner la porte

Pour tous les appareils :

AVERTISSEMENT

Risque de blessure en cas de basculement de la porte! La porte peut tomber si les pièces du palier ne sont pas suffisamment vissées. Une telle situation peut entraîner de graves blessures. Par ailleurs, la porte risque de ne pas fermer et l'appareil risque de ne pas refroidir correctement.

▶ Visser fermement les supports de palier à 4 Nm.
▶ Vérifier toutes les vis et les resserrer si nécessaire.

▶ Aligner éventuellement la porte sur les deux trous longitudinaux dans le support de palier en bas dans l'alignement du bâti de l'appareil. Pour ce faire, dévisser la vis du milieu dans le support de palier avec l'outil T20 fourni. Desserrer légèrement les autres vis avec l'outil T20 ou avec un tournevis T20 et les aligner sur les trous longitudinaux.

Soutenir la porte : Tourner le pied réglable avec une clé à fourche SW10 sur le support de palier jusqu'à ce qu'il repose sur le sol et le tourner ensuite de 90°.

3.8.9 Poser les caches

Pour les appareils sans amortisseur de fermeture :

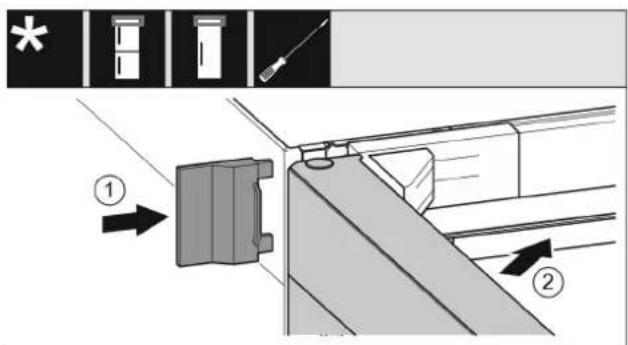

* CLICK! ② ①

Fig. 22 La porte s'ouvre à 90°.

▶ Mettre en place le cache du support de palier Fig. 22 (1) et l'enclencher. Au besoin, l'écarter avec précaution.
▶ Placer le cache Fig. 22 (2) sur le côté et l'enclencher.

▶ Insérer le cache extérieur Fig. 23 (1).

▶ Fermer la porte supérieure Fig. 23 (2).

3.9 Monter une entretoise murale\*

Avec l'entretoise murale, votre appareil atteint la consommation d'énergie déclarée et aucune condensation ne se forme en cas d'humidité ambiante élevée. Sans entretoise murale, l'appareil est opérationnel mais présente une consommation énergique légèrement supérieure.

Si vous utilisez mes entretoises murales, la profondeur de l'appareil augmente d'env. 15 mm.*

Appareil avec entretoises murales fournies : installer les entretoises murales à l'arrière de l'appareil en bas à gauche et à droite.

3.10 Installer l'appareil

ATTENTION

Risque de blessures dû à un réfrigérateur lourd !

▶ Solliciter l'aide d'une deuxième personne pour transporter le réfrigérateur sur son lieu d'installation.

AVERTISSEMENT

Risque d'incendie dû à un court-circuit !

Lorsque vous installez l'appareil : ne pas couder, coincer, ni endommager le câble de raccordement au secteur.
▶ Ne jamais utiliser l'appareil si le câble de raccordement au secteur est défectueux.

AVERTISSEMENT

Risque d'endommagement et d'incendie !

▶ Ne pas placer un appareil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !

S'assurer que les conditions suivantes sont bien respectées :

□ L'appareil doit être déplacé uniquement à vide.
□ Ne pas installer l'appareil sans aide.
▶ Prendre le câble de raccordement au secteur fourni.
Insérer complètement la fiche de l'appareil frigorifique du câble de raccordement au secteur dans le connecteur situé à l'arrière de l'appareil. Veiller à ce que la fiche de l'appareil frigorifique soit correctement branchée.
▶ Si nécessaire, utiliser un cordon pour brancher la fiche secteur dans une prise libre.

3.11 Aligner l'appareil

Dévisser les pieds réglables Fig. 24 (A) avec la clé plate fournie et utiliser un niveau à bulle pour vérifier que l'appareil est bien plan.

ATTENTION

Risques de blessures et d'endommagements du fait du renversement de l'appareil!

Si le pied réglable supplémentaire sur le support de palier inférieur ne repose correctement au sol, l'appareil risque de basculer. Il peut en découler des dommages matériels et des blessures.

Dévisser le pied de réglage supplémentaire du support de palier conformément aux instructions.
Dévisser le pied réglable Fig. 24 (B) du support de palier avec la clé plate fournie jusqu'à ce qu'il touche le sol.
▶ Tourner le pied réglable Fig. 24 (B) de 90° supplémentaires.
▶ L'appareil est à niveau.

3.12 Après installation

▶ Enlever toutes les pièces de calage posées pour le transport.
▶ Retirer les films de protection des côtés extérieurs de l'appareil.
▶ Retirer les films de protection des bordures et des façades des tiroirs.*
▶ Nettoyer le réfrigérateur. (Voir la notice d'utilisation.)
▶ Noter le type (modèle, numéro), la désignation du réfrigérateur, le numéro de série du réfrigérateur, la date d'achat et l'adresse du revendeur.

3.13 Installation de plusieurs appareils

Les appareils ont été conçus pour différents types d'installation. Si vous installez plusieurs appareils l'un à côté ou l'un au-dessus de l'autre, veiller à ce que les conditions suivantes soient bien respectées :

□ Les appareils installés l'un à côté ou l'un au-dessus de l'autre doivent avoir été conçus pour cela.
□ Tenir compte des consignes et tableaux ci-dessous.

ATTENTION

Risque d'endommagement dû à l'eau de condensation !

▶ Ne jamais installer l'appareil directement à côté d'un autre réfrigérateur/congélateur.

Modèle Type d'installation
Tous les modèles	Individuelle
Modèles dont la désignation commence par S....	Side-by-Side (SBS)

Modèle Type d'installation
Modèle sans chauffage des parois latérales

Côte à côte : installation avec un écartement A de 70 mm entre les appareils.
Si vous n'observez pas cet écart, de l'eau de condensation se formera sur les parois latérales entre les appareils.

Contre une paroi extérieure : installation avec un écartement A comme pour une installation côte à côte.
Si vous n'observez pas cet écart, de l'eau de condensation se formera sur la paroi latérale de l'appareil.

Modèles et types d'installation

Assemblage des appareils selon les instructions de montage séparées.

3.14 Intégration de l'appareil dans un coin cuisine

Vous pouvez intégrer l'appareil dans un coin cuisine. Veuillez respecter les conditions d'installation suivantes :

• Si vous installez un élément haut au-dessus de l'appareil, vous devez prévoir un orifice de ventilation de profondeur adaptée à l'arrière de l'élément haut.
• Si vous placez l'appareil avec les charnières contre un mur, vous devez tenir compte de la distance par rapport au côté de l'appareil.
• Pour que la porte puisse s'ouvrir en plein, l'appareil doit dépasser de l'épaisseur de la façade. Selon la profondeur de la niche, l'appareil peut dépasser davantage.

AVERTISSEMENT

Risque d'incendie dû à un court-circuit !

Lorsque vous installez l'appareil : ne pas couder, coincer, ni endommager le câble de raccordement au secteur.
▶ Ne jamais utiliser l'appareil si le câble de raccordement au secteur est défectueux.

S'assurer que les conditions suivantes sont bien respectées :

□ La prise est facile d'accès et ne se trouve pas derrière l'appareil.
□ Les exigences de ventilation sont respectées. (voir 3.3 Exigences de ventilation).
□ Les dimensions de raccordement électrique ont été observées. (voir 3.16 Brancher l'appareil sur le secteur)
□ Les entretoises murales sont montées.*

3.14.1 Dimensions des niches pour les appareils dotés d'une poignée encastrée\*

(1) Élément haut (B) Profondeur de la porte
(2) Appareil (C) Espace de ventilation
(3) Buffet

(4) Mur

(D) Écart par rapport à l'arrière de l'appareil
(E) Écart par rapport au côté de l'appareil

(A) Profondeur de l'appareil

Appareils avec poignée encastrée :
A	675 mm^x
B 75 mm
C	min. 300 cm^2
D min. 50	mm
E min. 13	mm
Appareils avec poignée encastrée et façade en verre/pierre :
A	682 mm^x
B 82 mm
C	min. 300 cm^2
D min. 50	mm
E min. 20	mm

^x Dans le cas d'appareils dotés d'entretoises murales, les dimensions augmentent de 15 mm.*

3.14.2 Dimensions des niches pour les appareils dotés d'une poignée à levier\*

(1) Élément haut (B) Profondeur de la porte
(2) Appareil (C) Espace de ventilation
(3) Buffet
(4) Mur
(A) Profondeur de l'appareil

(D) Écart par rapport à l'arrière de l'appareil

(E) Écart par rapport au côté de l'appareil

Appareils avec poignée à levier :
A	675 mm^x
B 75 mm
C	min. 300 cm^2
D min. 50	mm
E min. 57	mm

* Dans le cas d'appareils dotés d'entretoises murales, les dimensions augmentent de 15 mm.*

3.15 Eliminer l'emballage

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage !

▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé

• films et sachets en polyéthylène

• colliers de serrage en polypropylène

• cadres en bois cloués avec plaque de polyéthylène*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

3.16 Brancher l'appareil sur le secteur

AVERTISSEMENT

Risque d'électrocution et risque de blessures dues à un endommagement de l'appareil ou du câble d'alimentation !

Danger de mort et blessures par coupure. Si l'appareil ou le câble d'alimentation a été endommagé lors du transport, vous risquez une électrocution fatale. Vous risquez par ailleurs de vous couper au niveau de pièces endommagées du bâti de l'appareil.

▶ Vérifier que l'appareil et le câble de raccordement ne présentent aucun dommage à l'issue du transport.
▶ Ne jamais mettre l'appareil en service si l'appareil ou le câble de raccordement sont endommagés.
▶ Contacter le service client.

Vous raccordez votre appareil au secteur à l'aide du câble de raccordement fourni séparément. Le câble de raccordement est doté d'une prise pour appareil froid à une extrémité et d'une fiche secteur à l'autre extrémité.

S'assurer que les conditions suivantes sont bien respectées :

• L'appareil et le câble d'alimentation ne sont pas endommagés.
• L'appareil est installé conformément aux instructions. (voir 3.9 Monter une entretoise murale*)
• Les exigences relatives au raccordement électrique sont respectées.
• Les dimensions pour le raccordement réglementaire sont connues et respectées. (voir 3.4 Dimensions de raccordement électrique)
• La tension et la fréquence du réseau correspondent aux indications de la plaque signalétique.
• La prise de courant est reliée à la terre conformément aux prescriptions et protégée électriquement.
• Le courant de déclenchement du fusible se situe entre 10 et 16 A.
• La prise est facile d'accès et ne se trouve pas à l'arrière de l'appareil (voir 3.4 Dimensions de raccordement électrique).

ATTENTION

Risque d'endommagement en cas de fonctionnement incorrect !

Endommagement des composants électriques de l'appareil.

▶ Utiliser exclusivement le câble d'alimentation fourni.

AVERTISSEMENT

Risque d'incendie en cas de raccordement inapproprié ! Brûlures.

Détérioration de l'appareil.

▶ Ne pas utiliser de rallonge électrique.
▶ Ne pas utiliser de barres de distribution.

Risque d'endommagement en cas de raccordement inapproprié !

Détérioration de l'appareil.

▶ Ne pas raccorder l'appareil à des onduleurs en site isolé tels que des installations solaires et des générateurs à essence.

Raccorder le connecteur secteur du câble de raccordement au secteur à l'alimentation électrique. Veiller à ce que le connecteur secteur soit bien inséré dans la prise de courant.
▶ Le logo Liebherr apparaît à l'écran.
L'écran affiche ensuite le symbole Standby.
En cas d'inactivité pendant 60 secondes : Le symbole de veille s'estompe ou disparaît.
L'appareil est raccordé. Pour en savoir plus sur la mise en service initiale, voir les chapitres suivants ou la notice d'utilisation.

4 Fonctionnement de l'écran Touch

Vous utilisez l'écran Touch pour commander votre appareil. L'écran Touch (ci-après appelé « écran ») vous permet de sélectionner les fonctions de l'appareil en appuyant dessus. Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état.

4.1 Navigation et explication des symboles

Les illustrations utilisent différents symboles pour naviguer avec l'écran. Le tableau suivant décrit ces symboles.

Remarque : les illustrations de l'écran sont présentées en anglais.

Symbole		Description
		Appuyer sur la flèche de navigation vers l'avant :Accéder à la fonction suivante dans le menu.
		Appuyer sur la flèche de navigation vers l'arrière :Revenir à la fonction précédente dans le menu.
		Appuyer plusieurs fois de suite sur la flèche de navigation :Naviguer jusqu'à la fonction souhaitée dans le menu.
		Appuyer sur le symbole de confirmation :Activer/désactiver la fonction.Ouvrir le sous-menu.
		Appuyer sur le symbole de confirmation en même temps que sur le symbole de retour :Reculer d'un niveau dans le menu.
[DOAB]		Flèche avec horloge :Il faut plus de 10 secondes pour que l'affichage suivant apparaisse à l'écran.
Symbole Description
2s 5s 10s		Flèche avec indication de temps:Il faut le temps indiqué pour que l'affichage suivant apparaisse à l'écran.
		Ouvrir le symbole « Menu configuration »:Naviguer jusqu'au menu configuration et ouvrir le menu.Si nécessaire : naviguer jusqu'à la fonction souhaitée dans le menu configuration.(voir 4.2.1 Ouvrir le menu configuration)
		Ouvrir le symbole « Menu avancé »:Naviguer dans le menu avancé et ouvrir le menu avancé.Si nécessaire : naviguer jusqu'à la fonction souhaitée dans le menu avancé.(voir 4.2.2 Ouvrir le menu avancé)
Aucune action dans les 10 secondes		Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état.
Fermer et réouvrir la porte.		Si vous fermez la porte et la rouvrez immédiatement, l'affichage revient directement à l'affichage d'état.

4.2 Menus

Les fonctions de l'appareil sont réparties dans différents menus.

Menu	Description
Menu principal	Lorsque vous allumez l'appareil, vous accédez automatiquement au menu principal.À partir de là, vous pouvez naviguer vers les fonctions les plus importantes de l'appareil, le menu configuration et le menu avancé.
____Menu configuration	Le menu configuration contient des fonctions supplémentaires pour configurer votre appareil.(voir 4.2.1 Ouvrir le menu configuration)
Menu avancé	Le menu avancé contient des fonctions spéciales pour configurer votre appareil. L'accès au menu avancé est protégé par le code numérique 151.(voir 4.2.2 Ouvrir le menu avancé)

2.1 Ouvrir le menu configuration

Fig. 27 Représentation à titre d'exemple

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ Le menu configuration est ouvert.
▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.

4.2.2 Ouvrir le menu avancé

Fig. 29 Représentation à titre d'exemple, accès avec le code numérique 151

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ Le menu étendu est ouvert.
▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.

4.3 Mode veille

Si vous ne touchez pas l'écran pendant 1 minute, l'écran passe en mode veille. En mode veille, la luminosité de l'écran est réduite.

4.3.1 Quitter le mode veille

▶ Appuyer sur n'importe quelle touche de navigation.
▶ Le mode veille est terminé.

5 Mise en service

5.1 Mettre l'appareil en marche (première mise en service)

S'assurer que les conditions suivantes sont bien respectées :

□ L'appareil est installé et raccordé conformément aux instructions de montage.
- Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirés de l'intérieur et l'extérieur de l'appareil.

□ Toutes les publicités ont été retirées des tiroirs.
□ Le fonctionnement de l'écran Touch est connu. (voir 4 Fonctionnement de l'écran Touch)

Mettre l'appareil en marche via l'écran Touch :

Lorsque l'écran est en mode veille : appuyer sur le symbole de confirmation.
▶ Suivre les étapes comme illustré dans la figure.

Fig. 30 Représentation à titre d'exemple

▶ L'affichage d'état apparaît.
L'appareil refroidit à la température cible définie en usine.
L'appareil démarre en mode démonstration (l'affichage d'état DEMO apparaît) : Si l'appareil démarre en mode démonstration, vous pouvez désactiver le mode démonstration dans les 5 minutes qui suivent. (voir Mode démo)

Pour plus d'informations :

• Mettre en service l'EasyTwist-Ice. (voir 5.2 Mettre le EasyTwist-Ice en service*) *
• Mettre en service le SmartDevice. (voir 2.3 SmartDevice*) et (voir WiFi) *

Remarque

Le fabricant recommande :

▶ Ne stocker des aliments congelés qu'à une température de -18 °C ou inférieure.
▶ Respecter les conseils de stockage. (voir 6.1 Conseils de stockage)

Remarque

Vous pouvez vous procurer les accessoires dans la boutique Liebherr-Hausgeräte à l'adresse home.liebherr.com/shop/de/deu/zubehor.html.

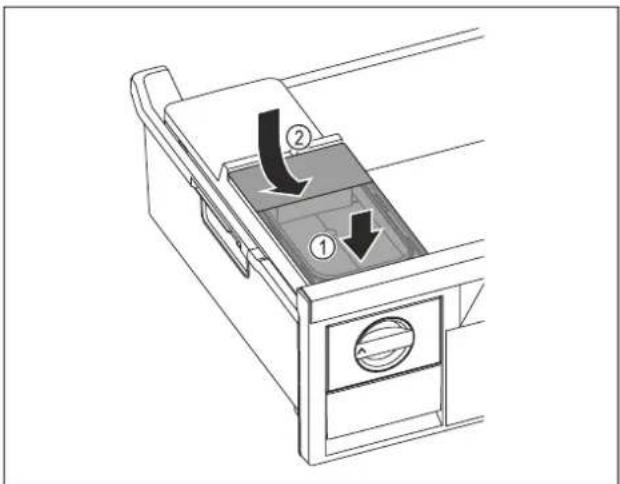

5.2 Mettre le EasyTwist-Ice en service\*

Si votre appareil est équipé d'un EasyTwist-Ice, vous devez nettoyer l'EasyTwist-Ice avant la première utilisation.

S'assurer que les conditions suivantes sont bien respectées :

□ L'appareil est entièrement raccordé.

▶ Nettoyage de l'EasyTwist-Ice. (voir 10.3.5 Nettoyer l'EasyTwist-Ice*)
▶ Remplissage du réservoir d'eau. (voir Remplissage du réservoir d'eau)

6 Stockage

6.1 Conseils de stockage

AVERTISSEMENT

Danger d'incendie dû aux appareils électriques !

Si vous utilisez des appareils électriques dans la zone de conservation des aliments de votre appareil, ils risquent de provoquer un incendie.

▶ Ne pas utiliser d'appareils électriques dans la zone de conservation des aliments de l'appareil, sauf s'ils sont recommandés par le fabricant.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue, si la ventilation est insuffisante.

Les fentes d'aération doivent toujours être dégagées.

Respectez les spécifications de stockage suivantes :

• bien emballer les aliments.
• Emballer la viande ou le poisson cru dans des récipients propres et fermés. Cela empêche la viande ou le poisson de toucher ou de couler sur d'autres aliments.
• Maintenir une distance entre les aliments réfrigérés pour que l'air puisse circuler correctement.
• Conserver les aliments comme indiqué sur l'emballage.
• Respecter toujours la date de péremption indiquée sur l'emballage.

Remarque

Le non-respect de ces consignes peut entraîner une dégradation des aliments.

6.2 Compartiment congélateur

Ici, un climat de stockage sec et glacial se développe à -18 °C. Le climat de stockage glacial est adapté au stockage des aliments surgelés et des produits congelés pendant plusieurs mois, à la fabrication de glaçons ou à la congélation des aliments frais.

6.2.1 Congeler des aliments

Quantité de congélation

La quantité maximale d'aliments que vous pouvez congeler en 24 heures est indiquée sur la plaque signalétique (voir 11.5 Plaque signalétique) par la mention « capacité de congélation ... kg/24h ».

Pour que les aliments congèlent rapidement jusqu'au cœur, respecter les quantités suivantes par emballage :

• Fruits et légumes jusqu'à 1 kg
• Viande jusqu'à 2,5 kg

Congeler des aliments avec SuperFrost

Selon la quantité congelée, vous pouvez activer la fonction SuperFrost avant congélation pour atteindre des températures de congélation inférieures. (voir SuperFrost)

▶ Activer SuperFrost si la quantité congelée est supérieure à environ 2 kg.

Le moment où vous activez SuperFrost dépend de la quantité congelée :

Quantité de congélation	Moment de l'activation de SuperFrost
petite quantité congelée	Activer SuperFrost environ 6 heures avant la congélation.Dès que l'appareil désactive automatiquement la fonction SuperFrost, vous pouvez réorganiser les aliments.
quantité congelée maxi-male	Activer SuperFrost environ 24 heures avant la congélation.Dès que l'appareil désactive automatiquement la fonction SuperFrost, vous pouvez réorganiser les aliments.

Rangement des aliments

ATTENTION

Risque de blessure en cas de bris de verre !*

Les bouteilles et canettes de boissons peuvent éclater pendant la congélation. Cela s'applique en particulier aux boissons gazeuses.

▶ Ne congelez que les bouteilles et les canettes de boissons si vous avez activé la fonction BottleTimer dans l'application SmartDevice.

Quantité de congélation	Rangement des aliments
petite quantité congelée	Ranger les aliments emballés dans le tiroir supérieur.Dans la mesure du possible, ranger les aliments à l'arrière du tiroir, au niveau de la paroi arrière.
quantité congelée maxi-male	Répartir les aliments emballés dans tous les tiroirs, mais ne ranger que les aliments déjà congelés dans le tiroir inférieur.Dans la mesure du possible, ranger les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

6.2.2 Décongeler des aliments

AVERTISSEMENT

Risque d'intoxication alimentaire!

▶ Ne pas recongeler des aliments décongelés.
▶ Utiliser les aliments décongelés le plus rapidement possible.

Vous pouvez décongeler les aliments de plusieurs façons :

• dans un réfrigérateur
• au micro-ondes
• dans le four/four à chaleur tournante
• à température ambiante
  ▶ Prendre uniquement la quantité de nourriture nécessaire.

6.2.3 Tablette de congélation\*

La tablette de congélation vous permet de congeler des baies, des herbes, des légumes et d'autres petits aliments sans qu'ils ne gèlent. La forme des aliments congelés est préservée au maximum et le découpage en portions est plus facile par la suite.

De plus, la tablette de congélation vous permet de stocker les blocs réfrigérants et d'économiser ainsi de l'espace.*

Répartir les aliments non emballés sur la tablette de congélation en les espaçant.

6.3 Durées de stockage

Les durées de stockage indiquées sont des valeurs indicatives.

Pour les aliments portant une date limite de conservation, c'est toujours la date indiquée sur l'emballage qui fait foi.

Valeurs indicatives pour la durée de stockage de différents aliments
Crème glacée	à -18 °C	2 à 6 mois
Charcuterie, jambon à -18 °C 2 à 3 mois
Pains, viennoiseries à -18 °C 2 à 6 mois
Gibier, porc à -18 °C 6 à 9 mois
Poisson gras à -18 °C 2 à 6 mois
Poisson maigre à -18 °C 6 à 8 mois
Fromage à -18 °C 2 à 6 mois
Volaille, viande bovine à -18 °C 6 à 12 mois
Légumes, fruits à -18 °C 6 à 12 mois

7 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• N'installez pas l'appareil à un endroit directement exposé aux rayons du soleil ni près d'un chauffage ou de tout autre équipement similaire.
• En cas d'installation de l'appareil directement à côté d'un four, la consommation d'énergie peut légèrement augmenter. Cela dépend de la durée d'utilisation et de l'intensité d'utilisation du four.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante. Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brièvement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
• Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.

8 Utilisation

8.1 Éléments de commande et d'affichage

8.1.1 Écran Status

Fig. 31
(1) Affichage de la température

L'écran Status affiche la température réglée et constitue l'écran initial. À partir de là, la navigation se poursuit vers les fonctions et réglages.

8.1.2 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'état de l'appareil.

Symbole État de appareil

Standby

L'appareil ou la zone de température s'éteint.

Chiffre vibrant

L'appareil fonctionne. La température clignote jusqu'à ce que la valeur réglée soit atteinte.

Symbole vibrant

L'appareil fonctionne. Le réglage est effectué.

La barre est générée

La fonction est activée.

8.2 Fonctionnement de l'appareil

8.2.1 Remarques sur les fonctions de l'appareil

Les fonctions de l'appareil sont réglées en usine pour garantir que votre appareil est entièrement fonctionnel.

Avant de modifier, d'activer ou de désactiver des fonctions de l'appareil, assurez-vous que les conditions suivantes sont bien respectées :

□ Vous avez lu et compris les descriptions de fonctionnement de l'écran. (voir 4 Fonctionnement de l'écran Touch)
□ Vous vous êtes familiarisé avec les éléments de commande et d'affichage de votre appareil.

Activation et désactivation de l'appareil

Cette fonction vous permet d'activer et de désactiver l'ensemble de l'appareil.

Désactivation de l'appareil

Lorsque vous désactivez l'appareil, les réglages effectués précédemment sont enregistrés.

S'assurer que les conditions suivantes sont bien respectées :

□ Les instructions de manipulation (voir 12 Mettre hors service) ont été effectuées.

Fig. 33
▶ Suivre les étapes comme illustré dans la figure.
▶ L'appareil est désactivé.

▶ Le symbole Standby apparaît à l'écran.
L'écran devient noir.

Activation de l'appareil

Lorsque l'écran est en mode veille :

▶ Appuyer sur n'importe quelle touche de navigation.

Fig. 34 Représentation à titre d'exemple

▶ Suivre les étapes comme illustré.
Si l'appareil démarre en mode démo :
▶ Désactiver le mode démo. (voir Désactiver le mode démo)
▶ L'appareil est activé.
Les réglages effectués précédemment sont rétablis.
▶ L'appareil refroidit à la température cible réglée.

-18°C

Température

Utilisez cette fonction pour régler la température.

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• la durée d'ouverture de la porte
• la température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

Compartiment congé-lateur	Température définie en usine	Réglage recommandé
-18°C	-18 °C -18 °C

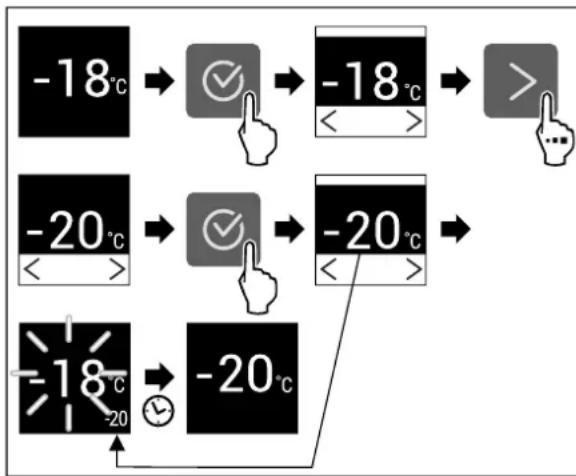

Réglage de la température

Fig. 35 Représentation à titre d'exemple

▶ Suivre les étapes indiquées sur l'illustration.
▶ La température est réglée.

SuperFrost

Cette fonction permet d'activer ou de désactiver SuperFrost. Activer la fonction SuperFrost permet d'augmenter la puissance de congélation de l'appareil. Vous obtiendrez ainsi des températures de congélation inférieures.

Application :

• Congeler rapidement et correctement des aliments.
  Cela permet de préserver au mieux la valeur nutritive, l'aspect et la saveur des aliments congelés.
• Augmenter les réserves de froid dans les produits congelés stockés avant de dégivrer l'appareil.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Si la porte reste ouverte trop longtemps, par ex. parce que vous stockez des aliments, alors l'appareil vérifie automatiquement si la température réelle dans l'appareil correspond à la température réglée dans l'appareil. Si la différence dépasse une certaine valeur, la puisse de refroidissement de l'appareil est automatiquement amplifiée. Ceci peut faire en sorte que la température affichée à l'écran puisse être supérieure à la température réelle dans l'appareil. Cela est normal et votre appareil fonctionne sans erreurs.*

Activation de la fonction SuperFrost

S'assurer que les conditions suivantes sont bien respectées :

□ La quantité congelée et le moment d'activation du SuperFrost ont été pris en compte. (voir Congeler des aliments avec SuperFrost)

< > ...

Fig. 36

Fig. 37

▶ Suivre les étapes comme illustré dans la figure.
-ou-
▶ Activer la fonction avec l'application SmartDevice.*
▶ La fonction SuperFrost est activée.

Désactivation de la fonction SuperFrost

La fonction SuperFrost est automatiquement désactivée après 56 à 72 heures, en fonction de la quantité d'aliments entreposés. Vous pouvez cependant désactiver la fonction SuperFrost manuellement à tout moment :

< > ...

Fig. 38

Fig. 39

▶ Suivre les étapes comme illustré dans la figure.
-ou-
Désactiver la fonction avec l'application SmartDevice.*
▶ SuperFrost est désactivé.
L'appareil continue de fonctionner en mode normal.
L'appareil refroidit à la température réglée au préalable.

PartyMode

Cette fonction permet d'activer ou de désactiver le Party-Mode. Le PartyMode active différentes fonctions utiles pour une fête.

PartyMode active les fonctions suivantes :

- SuperFrost (voir SuperFrost)

Vous pouvez régler les fonctions mentionnées individuellement et de manière flexible. Si vous désactivez la fonction PartyMode, toutes les modifications sont rejetées.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activer la fonction PartyMode

< ... > ...

Fig. 40

Fig. 41

▶ Suivre les étapes comme l'indique la figure.
▶ Le PartyMode et les fonctions correspondantes sont activés.
▶ La température actuelle clignote jusqu'à ce que la température cible soit atteinte.

Désactiver la fonction PartyMode

Après 24 heures, PartyMode est automatiquement désactivé. Vous pouvez cependant désactiver PartyMode manuellement à tout moment :

< >

Fig. 42

Fig. 43

▶ Suivre les étapes comme l'indique la figure.
▶ PartyMode est désactivé.
L'appareil refroidit à la température réglée au préalable : La température actuelle clignote jusqu'à ce que la température cible soit atteinte.

SabbathMode

Cette fonction permet d'activer ou de désactiver le SabbathMode. Si vous activez cette fonction, certaines fonctions électroniques sont désactivées. Votre appareil répond ainsi aux exigences religieuses des jours fériés juifs, comme le sabbat, et est conforme à la certification STAR-K Kosher.

État de l'appareil quand SabbathMode est activé

L'affichage d'état indique en permanence SabbathMode.

Toutes les fonctions à l'écran sont bloquées à l'exception de la fonction Désactiver SabbathMode.

Les fonctions actives le restent.

L'écran reste clair lorsque vous fermez la porte.

Les rappels ne sont pas appliqués. L'intervalle réglé est respecté.

Les rappels et avertissements ne sont pas affichés.

Aucune alarme de porte.

Aucune alarme de température.

Le cycle de dégivrage ne fonctionne que pendant le délai prédéfini sans prise en compte de l'utilisation de l'appareil.

Après une panne de courant, l'appareil revient de lui-même en SabbathMode.

État de l'appareil

Remarque

Cet appareil a reçu la certification de l'institut « Institute for Science and Halacha ». (www.machonhalacha.co.il)

Vous pouvez consulter la liste des appareils certifiés STAR-K à l'adresse www.star-k.org/appliances.

Activer SabbathMode

AVERTISSEMENT

Risque d'intoxication par des aliments avariés !

Si vous avez activé le SabbathMode et qu'une coupure de courant se produit, aucun message concernant la coupure de courant n'apparaît dans l'affichage d'état. Lorsque la coupure de courant est terminée, l'appareil continue de fonctionner en SabbathMode. La coupure de courant peut entraîner la détérioration des aliments et leur consommation peut provoquer une intoxication alimentaire.

Après une panne de courant :

▶ Ne pas consommer les aliments qui étaient congelés et qui ont été décongelés.

Fig. 44

▶ Suivre les étapes comme l'indique la figure.
▶ La fonction SabbathMode est activée.
L'affichage d'état indique en permanence SabbathMode.

Désactiver la fonction SabbathMode

Après 80 heures, SabbathMode est automatiquement désactivé. Vous pouvez cependant désactiver SabbathMode manuellement à tout moment :

▶ Suivre les étapes comme l'indique la figure.
▶ SabbathMode est désactivé.

E-Saver

Cette fonction permet d'activer ou de désactiver le mode Économie d'énergie. Activer le mode Économie d'énergie réduit la consommation d'énergie et augmente la température à l'intérieur de l'appareil. Les aliments restent frais, mais leur durée de conservation diminue.

Zone de température	Réglage recommandé (voir Réglage de la température)	Température lorsque l'E-Saver est activé
-18°	-18 °C -16 °C

Températures

Activation de la fonction E-Saver

Fig. 47

Fig. 48

▶ Suivre les étapes comme l'indique la figure.
▶ Le mode Économie d'énergie est activé.

Désactivation de la fonction E-Saver

< > ... ...

Fig. 49

Fig. 50

▶ Suivre les étapes comme l'indique la figure.
▶ Le mode Économie d'énergie est désactivé.

Verrouillage de la saisie

Cette fonction permet d'activer ou de désactiver le verrouillage de la saisie. Le verrouillage de la saisie permet d'éviter que l'appareil ne soit utilisé inopinément, par exemple par des enfants.

Application :

• Éviter toute modification involontaire des fonctions.
• Éviter toute désactivation involontaire de l'appareil.
• Éviter tout réglage involontaire de la température.

Activer le verrouillage de la saisie

Si vous activez le verrouillage de la saisie, vous pouvez toujours parcourir les menus, mais vous ne pouvez ni sélectionner ni modifier d'autres fonctions.

▶ Suivre les étapes comme l'indique la figure.
▶ Le verrouillage de la saisie est à présent activé.

Désactiver le verrouillage de la saisie

▶ Suivre les étapes comme l'indique la figure.
▶ Le verrouillage de la saisie est désactivé.

Unité de température

Utilisez cette fonction pour régler l'unité de température. Vous pouvez régler l'unité de température sur le degré Celsius ou le degré Fahrenheit.

Régler l'unité de température

Fig. 56 Représentation à titre d'exemple : Passer du degré Celsius au degré Fahrenheit.

▶ Suivre les étapes comme l'indique la figure.
▶ L'unité de température est à présent réglée.

Luminosité de l'écran

Cette fonction vous permet de régler la luminosité de l'écran.

Vous pouvez régler les niveaux de luminosité suivants.

• 40%
• 60%
• 80%
• 100 % (réglage par défaut)

Réglage de la luminosité

Fig. 58 Représentation à titre d'exemple : Passer de 80 à 60 %.

▶ Suivre les étapes comme l'indique la figure.
▶ La luminosité est réglée.

WiFi

Utilisez cette fonction pour connecter votre appareil au Wi-Fi. Vous pouvez ensuite l'utiliser à partir de l'application SmartDevice sur un appareil mobile. Vous pouvez également utiliser cette fonction pour déconnecter ou réinitialiser la connexion Wi-Fi.

Pour connecter votre appareil au Wi-Fi, vous avez besoin de la SmartDeviceBox.*

Plus d'informations sur le SmartDevice : [voir 2.3 SmartDevice*]

Remarque

La fonction SmartDevice n'est pas disponible dans les pays suivants : Russie, Biélorussie et Kazakhstan.

Vous ne pouvez pas utiliser le SmartDeviceBox.*

Se connecter au Wi-Fi pour la première fois\*

S'assurer que les conditions suivantes sont bien respectées :

□ La SmartDeviceBox a été acquise et est installée. (voir 2.3 SmartDevice*) *
☐ L'application SmartDevice est installée (voir apps.home.liebherr.com).
□ L'enregistrement dans l'application SmartDevice est terminé.

Fig. 59

Fig. 60
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion est établie.

Interruption de la connexion Wi-Fi

Fig. 61

Fig. 62
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion est rompue.

Réinitialisation de la connexion Wi-Fi

Fig. 63

Fig. 64
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion Wi-Fi et les autres paramètres Wi-Fi sont réinitialisés sur les paramètres d'usine.

Afficher des informations sur la connexion Wi-Fi

Fig. 66
▶ Suivre les étapes tel qu'indiqué sur la figure.

Informations de l'appareil

Cette fonction permet d'afficher le nom du modèle, l'index, le numéro de série et le numéro de service de votre appareil. Vous aurez besoin des informations de l'appareil si vous contactez le service client. (voir 11.4 Service client)

Cette fonction vous permet également d'ouvrir le menu avancé. (voir 4 Fonctionnement de l'écran Touch)

Affichage des informations de l'appareil

Model XXX Index: XXX Serial: XXX Service: XXX

Fig. 68
▶ Suivre les étapes comme l'indique la figure.
▶ L'écran affiche les informations de l'appareil.

Logiciel

Cette fonction permet d'afficher la version logicielle de votre appareil.

Affichage de la version logicielle

Fig. 70
▶ Suivre les étapes comme l'indique la figure.
▷ L'écran affiche la version logicielle.

Lancement du cycle de dégivrage

Cette fonction vous permet de lancer manuellement le cycle de dégivrage automatique lorsque celui-ci ne se lance pas automatiquement en raison d'une erreur.

Lancer le cycle de dégivrage

▶ Suivre les étapes comme l'indique la figure.

▶ Le cycle de dégivrage commence : le symbole clignote jusqu'à ce que le cycle de dégivrage prenne fin automatiquement.

Lorsque le cycle de dégivrage est terminé : L'appareil continue de fonctionner en mode normal.

Interrompre le cycle de dégivrage

Le cycle de dégivrage prend fin automatiquement. Cependant, vous pouvez aussi interrompre le cycle de dégivrage à tout moment en cours de processus :

Fig. 73

▶ Suivre les étapes comme l'indique la figure.

▶ Le cycle de dégivrage est interrompu.

L'appareil continue de fonctionner en mode normal.

Alarme de la porte

Cette fonction permet d'activer ou de désactiver l'alarme de la porte. L'alarme de porte retentit lorsque la porte reste ouverte trop longtemps. L'alarme de porte est activée à la livraison. Vous pouvez régler la durée maximale d'ouverture de la porte avant le déclenchement de l'alarme.

Vous pouvez définir les valeurs suivantes :

- 1 minute

- 2 minutes

- 3 minutes

- Désactivée

Réglage de l'alarme de porte

Fig. 75 Représentation à titre d'exemple : modification de l'alarme de porte de 1 minute à 3 minutes.

▶ Suivre les étapes comme l'indique la figure.

▶ L'alarme de porte est réglée.

Désactivation de l'alarme de porte

Fig. 78
▶ Suivre les étapes comme l'indique la figure.
▶ L'alarme de porte est désactivée.

Mode démo

Le mode démo est une fonction spéciale pour les concessionnaires qui souhaitent présenter les fonctions de l'appareil. Si vous activez le mode démo, toutes les fonctions de réfrigération sont désactivées.

Si vous allumez votre appareil et que « Demo » apparaît sur l'affichage d'état, le mode démonstration est déjà activé.

Si vous activez puis désactivez le mode démo, les réglages d'usine de l'appareil seront rétablis. (voir Rétablissement des réglages d'usine)

Activer le mode démo

Fig. 80
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ Le mode démo est activé.
▷ L'appareil est éteint.
▶ Mettre en marche l'appareil. (voir 5.1 Mettre l'appareil en marche (première mise en service))
▷ « DEMO » apparaît sur l'affichage d'état.

Désactiver le mode démo

▶ Suivre les étapes tel qu'indiqué sur la figure.

▶ Le mode Démo est désactivé.

▷ L'appareil est éteint.

▶ Mettre en marche l'appareil. (voir 5.1 Mettre l'appareil en marche (première mise en service))

Les paramètres d'usine de l'appareil sont rétablis.

Rétablissement des réglages d'usine

Utilisez cette fonction pour réinitialiser tous les réglages sur leurs valeurs d'usine. Tous les réglages que vous avez effectués jusqu'à présent sont réinitialisés sur leur valeur initiale.

Procéder à une réinitialisation

▶ Suivre les étapes comme l'indique la figure.

▷ L'appareil est réinitialisé.

▷ L'appareil est éteint.

▶ Redémarrer l'appareil. (voir 5.1 Mettre l'appareil en marche (première mise en service))

8.3 Messages

Il existe deux catégories de messages :

Catégorie $ignification
Avertissement	Les avertissements apparaissent en cas d'alarme de porte ou de dysfonctionnement. Vous pouvez éliminer les avertissements les plus simples vous-mêmes. Pour les dysfonctionnements plus graves, vous devez contacter le service client. (voir 11.4 Service client)
Rappel	Les rappels portent sur les processus généraux. Il vous suffit d'effectuer le processus et d'éliminer ensuite le message.

8.3.1 Aperçu des avertissements

Comportement de l'appareil en cas d'avertissement :

• L'avertissement apparaît à l'écran.
• Le signal d'alarme retentit de plus en plus fort.

Message		Cause Élimination du	message
Alarme de la porte		Ce message apparaît lorsque la porte reste ouverte trop longtemps.	Suivre les étapes.(voir Alarme de la porte).
Alarme de panne de courant		Ce message apparaît lorsque la température de congélation a augmenté suite à une panne de courant.	Suivre les étapes.(voir Alarme de panne de courant).
Alarme de température		Ce message apparaît lorsque la température de congélation ne correspond pas au réglage.	Suivre les étapes.(voir Alarme de température).
Erreur		Ce message apparaît en cas d'erreur de l'appareil. Une erreur est survenue sur un composant de l'appareil.	Suivre les étapes.(voir Erreur).
*Erreur WLAN*		Ce message apparaît lorsque l'appareil n'a pas pu être connecté au WLAN. (voir Se connecter au Wi-Fi pour la première fois*) Ce message n'apparaît que lors de la configuration initiale.*	Suivre les étapes.(voir Erreur WLAN*).*

3.2 Élimination des avertissements

Alarme de la porte

Fig. 85 Représentation à titre d'exemple

▶ Suivre les étapes indiquées sur l'illustration.
-ou-
▶ Fermer la porte.
▶ L'écran passe à l'affichage d'état.
L'appareil refroidit plus fortement, ce qui fait que la température affichée à l'écran peut être supérieure à la température réelle dans l'appareil.*
▶ Les bruits de l'appareil peuvent être amplifiés.*
Vous pouvez régler la durée maximale d'ouverture de la porte avant le déclenchement de l'alarme. (voir Réglage de l'alarme de porte)

Alarme de panne de courant

Une fois la panne de courant terminée, l'appareil refroidit automatiquement à la température cible définie au préalable, sans que vous n'ayez à confirmer le message. En revanche, pour qu'il disparaisse de l'écran, vous devez le confirmer.

Fig. 86 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ La température de congélation la plus chaude s'affiche.
▶ Si la température de congélation est inférieure à -9 °C : les aliments restent consommables.

Si la température de congélation est supérieure à -9 °C :

Contrôler les aliments.
▶ Appuyer sur le symbole de confirmation.
L'écran passe à l'affichage d'état : la température actuelle et la température cible s'affichent.

Alarme de température

Voici les causes possibles d'une différence de température :

• Vous avez placé des aliments chauds et froids.
• En rangeant ou ôtant des aliments, une quantité d'air chaud trop importante a pénétré dans le réfrigérateur.
• Le courant a été coupé trop longtemps.
• L'appareil est défectueux.
  ▶ Éliminer la cause.
  ▷ L'appareil refroidit à la température cible réglée au préalable.

Fig. 87 Représentation à titre d'exemple

Appuyer sur le symbole de confirmation.
▶ La température de congélation la plus chaude s'affiche.
▶ Si la température de congélation est inférieure à -9 °C : les aliments restent consommables.
Si la température de congélation est supérieure à -9 °C :
Contrôler les aliments.
Appuyer sur le symbole de confirmation.
L'écran passe à l'affichage d'état : la température actuelle et la température cible s'affichent.

Erreur

Fig. 88 Représentation à titre d'exemple

Appuyer sur le symbole de confirmation.
▶ Le code d'erreur s'affiche.
▶ Noter le code d'erreur.
Appuyer sur le symbole de confirmation.
▶ L'écran passe à l'affichage d'état.
▶ S'adresser au service client. (voir 11.4 Service client)

Erreur WLAN\*

▶ Vérifier la connexion WLAN.
▶ Reconnecter l'appareil au WLAN. (voir WiFi)

8.3.3 Aperçu des rappels

Comportement de l'appareil en cas de rappel :

- Le rappel apparaît à l'écran.

- Une alarme sonore retentit.

Vous pouvez désactiver les rappels suivants :

9 Équipement

9.1 Tiroirs

Vous pouvez retirer les tiroirs pour les nettoyer.

Vous pouvez retirer les tiroirs pour utiliser VarioSpace.

L'extraction et l'insertion des tiroirs sont différentes en fonction du système télescopique. L'appareil peut contenir différents systèmes télescopiques.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

▶ Ne sortez jamais le tiroir du bas de l'appareil.
Faites en sorte que les fentes de ventilation intérieures au dos restent toujours dégagées.

9.1.1 Tiroir supérieur basculable\*

Si vous sortez le tiroir supérieur, il bascule vers l'avant. Cela vous permet d'avoir une meilleure vue d'ensemble du tiroir. Cette fonction dépend de la hauteur de l'appareil.

Retirer le tiroir

▶ Tirer le tiroir jusqu'en butée.
▶ Soulever la partie avant du tiroir.
▶ Soulever le tiroir par le bas.
▶ Retirer le tiroir par l'avant.

Insérer le tiroir

▶ Guider le tiroir en contournant les butées supérieures. Fig. 90 (1)
Placer le tiroir, en l'inclinant, derrière les butées inférieures sur la nervure de récipient. Fig. 90 (2)
▶ Abaisser le tiroir.
▶ Le pousser vers l'arrière.

9.1.2 Tiroir guidé sur nervure de récipient

Le tiroir repose directement sur la nervure de récipient. Il n'y a pas de rails.

Retirer le tiroir

① ↑ ② ↓

Fig. 91

▶ Tirer le tiroir jusqu'en butée.
▶ Soulever la partie avant du tiroir. Fig. 91 (1).
▶ Retirer le tiroir par l'avant. Fig. 91 (2)

Insérer le tiroir

Placer le tiroir, en l'inclinant, derrière les butées sur la nervure de récipient. (voir Fig. 92)
▶ Abaisser le tiroir.
▶ Pousser le tiroir jusqu'au fond.

9.1.3 Tiroir inférieur

Le tiroir inférieur est le tiroir le plus bas de l'appareil. Il repose directement sur la nervure du bac. Il n'y a pas de rails.

Retrait du tiroir

①↑ ②

Fig. 93

▶ Tirer le tiroir jusqu'en butée.
▶ Soulever la partie avant du tiroir. Fig. 93 (1).
▶ Retirer le tiroir par l'avant. Fig. 93 (2)

Insertion du tiroir

▶ Guider le tiroir en biais en contournant les butées Fig. 94 (1).
▶ Abaisser le tiroir.
▶ Pousser le tiroir jusqu'au fond.

9.2 Tablettes en verre

Vous pouvez retirer la tablette en verre sous les tiroirs pour la nettoyer.

Vous pouvez retirer la tablette en verre sous les tiroirs pour utiliser VarioSpace.

9.2.1 Retirer / insérer la tablette en verre

S'assurer que les conditions suivantes sont réunies :

- Tablette en verre située sous le tiroir : Le tiroir est retiré. (voir 9.1 Tiroirs)

Retirer la tablette en verre

Fig. 95 Représentation à titre d'exemple de la plaque de verre

Soulever la plaque de verre par l'avant.
▶ Retirer la plaque de verre par l'avant.

Insérer la tablette en verre

Fig. 96 Représentation à titre d'exemple de la plaque de verre

▶ Placer la plaque de verre derrière les butées en l'inclinant.
▶ Abaisser la tablette en verre.
▶ Pousser la tablette en verre jusqu'au fond.

9.3 EasyTwist-Ice\*

L'EasyTwist-Ice vous permet de fabriquer des glaçons en quantité domestique. L'EasyTwist-Ice est alimenté en eau via un réservoir d'eau.

Fig. 97 Représentation à titre d'exemple

(1) Tiroir de congélation EasyTwist-Ice
(2) Corps avec bac à glaçons
(3) Réservoir d'eau
(4) Bouton rotatif
(5) Tiroir à glaçons

Remarque

Ne pas modifier la position du tiroir de congélation avec EasyTwist-Ice dans l'appareil.

9.3.1 Préparer des glaçons

La quantité de glaçons que vous pouvez fabriquer en une période donnée avec l'EasyTwist-Ice dépend de la température de congélation de l'appareil. Plus la température de l'appareil est basse, plus vous pouvez fabriquer de glaçons.

Quantité maximale de glaçons dans le bac à glaçons :	20 glaçons
Capacité maximale du tiroir à glaçons :	40 glaçons (équivalent à deux productions de glaçons)
Pour plus d'informations sur le temps nécessaire à la fabrication de glaçons :	(voir 11.1 Données techniques)

S'assurer que les conditions suivantes sont bien respectées :

□ Les composants de l'EasyTwist-Ice sont nettoyés.

Remplissage du réservoir d'eau

AVERTISSEMENT

Risque d'intoxication par l'eau contaminée !

Remplir le réservoir d'eau uniquement avec de l'eau potable.

ATTENTION

Liquides contenant du sucre !

Détérioration de l'EasyTwist-Ice.

Remplir exclusivement avec de l'eau potable froide.

Remarque

En utilisant de l'eau filtrée et décarbonisée, on obtient une eau potable de la meilleure qualité gustative pour la production de glaçons sans problème. Cette qualité d'eau peut être obtenue avec un filtre à eau de table disponible dans les magasins spécialisés.

Remplissez le réservoir d'eau uniquement avec de l'eau potable filtrée et décarbonisée.

Fig. 98
▶ Tirer le tiroir de congélation jusqu'en butée.
▶ Soulever le réservoir d'eau par l'encoche Fig. 98 (1).
▶ Retirer le réservoir d'eau par le haut. Fig. 98 (2)
▶ Remplir le réservoir d'eau potable jusqu'au repère Fig. 98 (3).

Fig. 99
▶ Placer le réservoir d'eau à l'avant. Fig. 99 (1)
▶ Abaisser le réservoir d'eau à l'arrière. Fig. 99 (2)
▶ Insérer le tiroir de congélation.

Décollage des glaçons

S'assurer que les conditions suivantes sont bien respectées :

□ Le temps nécessaire à la fabrication de glaçons est respecté. (voir 11.1 Données techniques)
□ Le tiroir de congélation est complètement inséré.
□ Le tiroir à glaçons est complètement inséré.

▶ Tourner le bouton rotatif Fig. 97 (4) dans le sens horaire jusqu'à la butée.

Les glaçons tombent du bac à glaçons dans le tiroir à glaçons Fig. 97 (5).

Si tous les glaçons ne sortent pas du bac à glaçons : tourner le bouton rotatif dans le sens des aiguilles d'une montre plusieurs fois jusqu'à la butée.

9.4 VarioSpace

Vous pouvez retirer les tiroirs et les tablettes en verre de l'appareil. Vous gagnez ainsi de la place pour des aliments volumineux comme la volaille, la viande, les gros morceaux de gibier et les pâtisseries hautes. Ceux-ci peuvent être ainsi congelés en entier pour une utilisation ultérieure.

▶ Tenir compte des limites de charge des tiroirs et des tablettes en verre (voir 11.1 Données techniques).

9.5 Accumulateur de froid\*

Les accumulateurs de froid empêchent que la température augmente trop rapidement en cas de panne de courant.

Les accumulateurs de froid se trouvent dans le tiroir.

Vous pouvez stocker les accumulateurs de froid dans la tablette de congélation.*

9.5.1 Utiliser un accumulateur de froid

Une fois que les accumulateurs de froid sont gelés :

Les poser au-dessus des produits congelés dans la partie supérieure avant de la partie congélateur.

10 Entretien

10.1 Démonter/monter les systèmes télescopiques

10.1.1 Remarques relatives au démontage

Vous pouvez démonter certains systèmes de télescope pour les nettoyer. L'appareil peut contenir différents systèmes télescopiques.

La liste des systèmes télescopiques suivants indique ceux qui sont démontables ou ceux qui ne le sont pas :

Système télescopique démontable/non démontable
Tiroir supérieur bascu-lant*	non démontable*
Tiroir guidé sur nervure du bac	démontable (voir 10.1.2 Tiroir guidé sur nervure de récipient)
Tiroir inférieur non démontable

10.1.2 Tiroir guidé sur nervure de récipient

Démonter le système télescopique

S'assurer que les conditions suivantes sont réunies :

☐ Le tiroir est retiré. (voir 9.1.2 Tiroir guidé sur nervure de récipient)

Fig. 102 Élément emboîtable sur la nervure de récipient droite

▶ Saisir l'élément emboîtable par le bas à l'arrière.
▶ Le retirer sur le côté par l'arrière. Fig. 102 (1)
▶ Le retirer sur le côté par l'avant. Fig. 102 (2)

Monter le système télescopique

Fig. 103 Élément emboîtable sur la nervure de récipient droite

▶ Poser le devant de l'élément emboîtable contre la nervure de récipient. Fig. 103 (1)
▶ Enfoncer l'arrière de l'élément emboîtable. Fig. 103 (2)

10.2 Dégivrer l'appareil

10.2.1 Dégivrer avec NoFrost

Le dégivrage est effectué automatiquement par le système NoFrost. L'humidité qui se dépose sur l'évaporateur se dégèle régulièrement et s'évapore.

L'appareil ne doit pas être dégivré.

Remarque

Des gouttes d'eau peuvent s'accumuler dans le fond de l'appareil.

Lors de la mise hors service de l'appareil :

▶ Poser une serviette devant l'appareil pour collecter les éventuelles gouttes d'eau. (voir 12 Mettre hors service)

10.3 Nettoyer l'appareil

10.3.1 Préparer

AVERTISSEMENT

Risque d'électrocution !

Débranchez la prise du réfrigérateur ou débranchez le câble d'alimentation.

AVERTISSEMENT

Risque d'incendie

▶ Ne pas endommager le circuit frigorigène.

▶ Vider l'appareil.

Débrancher la prise d'alimentation..

10.3.2 Nettoyer le boîtier

ATTENTION

Nettoyage incorrect!

Détérioration de l'appareil.

▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la vapeur très chaude !

La vapeur chaude peut provoquer des brûlures et endommager les surfaces.

▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !

Essuyer le boîtier avec un chiffon doux et propre. En cas de salissures tenaces, utiliser de l'eau tiède avec un produit nettoyant neutre. Les surfaces en verre peuvent par ailleurs être nettoyées avec un nettoyant pour vitres.

10.3.3 Nettoyer l'intérieur

ATTENTION

Nettoyage incorrect!

Détérioration de l'appareil.

▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Surfaces en plastique : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle.
Surfaces en métal : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle.

10.3.4 Nettoyer l'équipement

ATTENTION

Nettoyage incorrect!

Détérioration de l'appareil.

▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Nettoyage avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle:

• Tiroir
• Tablette de congélation*
• Composants du EasyTwist-Ice*

Lavage au lave-vaisselle jusqu'à 60 °C:

• Bac à glaçons*
  ▶ Démonter l'équipement : voir chapitre concerné.
  ▶ Nettoyer l'équipement

10.3.5 Nettoyer l'EasyTwist-Ice\*

Dans les cas suivants, nettoyer l'EasyTwist-Ice :

• Mise en service initiale
• Matériel non utilisé pendant plus de 48 heures
• Nettoyage nécessaire

Démonter l'EasyTwist-Ice

S'assurer que les conditions suivantes sont bien respectées :

□ Le tiroir est retiré. (voir 9.1 Tiroirs)
□ Le tiroir est déposé sur une table.

▶ Retirer le réservoir d'eau : Soulever le réservoir d'eau hors de l'évidement Fig. 104 (1).
▶ Retirer le réservoir d'eau Fig. 104 (2) vers le haut.
▶ Retirer le compartiment à glaçons Fig. 104 (3) vers l'avant.

▶ Retirer le corps de l'EasyTwist-Ice : Avec le doigt, pousser la languette Fig. 105 (4) vers le bas tout en soulevant de l'autre main le corps de l'EasyTwist-Ice Fig. 105 (5) depuis l'arrière.
▶ Retirer le corps de l'EasyTwist-Ice du tiroir de congélation.

▶ Retirer le couvercle du corps de l'EasyTwist-Ice : D'une main, pousser les languettes Fig. 106 (6) des deux côtés du corps de l'EasyTwist-Ice.
▶ De l'autre main, retirer le couvercle Fig. 106 (7) vers le haut.
▶ L'EasyTwist-Ice est démonté en quatre parties. (voir Fig. 107)

(1) Corps de l'EasyTwist-ice avec bac à glaçons
(2) Réservoir d'eau

(3) Couvercle
(4) Compartiment à glaçons

ATTENTION

Danger d'endommagement dû à un démontage incorrect! Casser, faire sauter et désassembler l'équipement. Si vous continuez de démonter le corps de l'EasyTwist-Ice, vous risquez d'endommager le bouton rotatif ou d'autres pièces du corps de l'EasyTwist-Ice.

▶ Ne démonter l'EasyTwist-Ice que de la manière illustrée. (voir Fig. 107)
Nettoyer le corps de l'EasyTwist-Ice Fig. 107 (1) dans son ensemble.

Nettoyer l'EasyTwist-Ice

S'assurer que les conditions suivantes sont bien respectées :

☐ L'EasyTwist-Ice est démonté. (voir Démonter l'EasyTwist-Ice)
Nettoyer le bac à glaçons, le réservoir d'eau, le couvercle et le corps de l'EasyTwist-Ice avec de l'eau chaude et un peu de liquide vaisselle.
▶ Sécher complètement tous les composants nettoyés avec un chiffon sec.
▶ L'EasyTwist-Ice est nettoyé.

Monter l'EasyTwist-Ice

Monter le couvercle du corps de l'EasyTwist-Ice : Placer le couvercle à l'avant. Fig. 108 (1)

▶ Abaisser le couvercle à l'arrière. Fig. 108 (2)

L'enclenchement du couvercle dans les deux languettes Fig. 108 (3) se fait entendre.

Monter le corps de l'EasyTwist-Ice : Insérer les axes du corps de l'EasyTwist-Ice dans les guides Fig. 109 (4).

▶ Appuyer l'arrière du corps de l'EasyTwist-Ice Fig. 109 (5) vers le bas.

▷ L'enclenchement du corps de l'EasyTwist-Ice se fait entendre.

Fig. 110
▶ Insérer le compartiment à glaçons Fig. 110 (6).

AVERTISSEMENT

Risque d'intoxication par l'eau contaminée !

Remplir le réservoir d'eau uniquement avec de l'eau potable.

▶ Remplir le réservoir d'eau.
▶ Placer le réservoir d'eau.
▶ Placer le tiroir. (voir 9.1 Tiroirs)
Si vous utilisez de l'eau non filtrée :
▶ Éliminer les glaçons fabriqués 24 heures après la première production de glaçons.

-ou-

Si vous utilisez de l'eau filtrée :

▶ Éliminer les glaçons fabriqués 48 heures après la première production de glaçons.

10.3.6 Après le nettoyage

▶ Essuyer l'appareil et les pièces d'équipement pour les sécher.
Brancher l'appareil et le mettre en marche.
▶ Activer SuperFrost (voir 8.2 Fonctionnement de l'appareil).
Une fois que la température est assez froide :
▶ Mettre les aliments à l'intérieur.
▶ Répéter régulièrement le nettoyage.

11 Aide clients

11.1 Données techniques

Plage de température
Congélation	-28 °C à -15 °C

Quantité congelée maximale / 24 heures
Partie congélateur	Voir la plaque signalétique sous la mention « Capacité de congélation.../ 24 h »

Poids de chargement maximal de l'équipement
Équipement Largeur	de l'appareil 600 mm (voir les instructions de montage, dimensions de l'appareil)	Largeur de l'appareil 700 mm (voir les instructions de montage, dimensions de l'appareil)	Largeur de l'appareil 750 mm (voir les instructions de montage, dimensions de l'appareil)
Tiroir guidé sur nervure du bac (voir 9.1.2 Tiroir guidé sur nervure de récipient)	19 kg 25 kg	--
Tiroir inférieur (voir 9.1.3 Tiroir inférieur)	11 kg 19 kg
Tiroir supérieur basculant* (voir 9.1.1 Tiroir supérieur basculable*) *	19 kg* 19 kg* --*

Production de glaçons avec EasyTwist-Ice*
Durée à -18 °C env. 5,5 heures
Durée avec SuperFrost activéenv. 3 heures

Pour les appareils avec connexion Wi-Fi :*

Spécification de fréquence*
Bande de fréquences	2,4 GHz
Puissance rayonnée maximale	< 100 mW
Fonction de l'équipement radio	Intégration dans le réseau Wi-Fi local pour la communication de données

11.2 Bruits de fonctionnement

L'appareil émet différents bruits de fonctionnement quand il est en marche.

• Avec une puissance de réfrigération modérée, l'appareil fonctionne en économisant l'énergie mais plus longtemps. Le volume sonore est plus faible.
• Avec une puissance deréfrigération forte, les aliments sont refroidis plus rapidement. Le volume sonore est plus élevé.

Exemples :

• Fonctions activées (voir 8.2 Fonctionnement de l'appareil)
• Ventilateur en marche
• Aliments récemment rangés

Erreur	Cause	Mesures à prendre
L'appareil ne fonctionne pas.	→ L'appareil n'est pas allumé.	► Allumer l'appareil.
	→ La fiche n'est pas insérée correctement dans la prise.	► Vérifier la fiche.

• Température ambiante élevée
• Porte longuement ouverte

Bruit Cause possible	e Type de bruit
Bouillonnement et chuchotement	Du réfrigérant s'écoule dans le circuit frigorifique.	Bruit de fonctionnement normal
Sifflement et crachotement	Du réfrigérant gicle dans le circuit frigorifique.	Bruit de fonctionnement normal
Bourdonnement L'a	appareil refroidi.Le volume sonore dépend de la puissance de réfrigération.	Bruit de fonctionnement normal
Ronronnement et grésillement	Le ventilateur fonctionne.	Bruit de fonctionnement normal
Cliquetis Les composants sont activés et désactivés.		Bruit de commutation normal
Pétarade ou ronflement	Les soupapes ou les clapets sont actifs.	Bruit de commutation normal
Légers tapote-ments, bourdon-nements ou vrom-bissements*	La vanne est active.	Bruit de fonctionnement normal

Bruit Cause	possible	Type de bruit	Corriger
Vibration	Installation incorrecte	Bruit signalant une anomalie	Aligner l'appareil horizontalement à l'aide de pieds.
Claquement	Équipement, objets à l'intérieur de l'appareil	Bruit signalant une anomalie	Fixer les pièces d'équipement.Laisser de l'espace entre les objets.

11.3 Problème technique

Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie devait quand même se présenter pendant son fonctionnement, vérifier d'abord si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résulteraient seraient à charge de l'utilisateur, même en période de garantie.

L'utilisateur peut remédier lui-même aux problèmes suivants.

11.3.1 Fonctionnement de l'appareil

Erreur Cause Mesures à prendre
	→ Le fusible de la prise est grillé.	► Vérifier le fusible.
	→ Panne de secteur ► Laisser l'appareil fermé.► Protéger les aliments : poser les accumulateurs de froid de glace au-dessus des aliments ou utiliser un autre réfrigérateur si la panne de courant dure.► Ne pas recongeler des aliments décongelés.
	→ La fiche de l'appareil frigorifique n'est pas correctement insérée dans l'appareil.	► Contrôler la fiche de l'appareil frigorifique.
La température n'est pas suffisamment basse.	→ La porte de l'appareil n'est pas fermée correctement.	► Fermer la porte de l'appareil.
	→ La température ambiante est trop élevée.	► Solution au problème : (voir 1.2 Classes climatiques)
	→ L'appareil a été ouvert trop souvent ou trop longtemps.	► Attendre que la température requise se rétablisse d'elle-même. Si cela ne fonctionne pas, s'adresser au service client. (voir 11.4 Service client)
	→ Une quantité trop importante d'ali-ments frais a été rangée sans SuperFrost.	► Solution du problème : (voir SuperFrost)
	→ La température est mal réglée.	► Régler la température sur plus froid et vérifier au bout de 24 heures.
	→ L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).	► Changer l'emplacement de l'appareil ou de la source de chaleur.
La température affichée à l'écran est supérieure à la température réelle dans l'appareil.*	→ La porte de l'appareil était ouverte longtemps et l'alarme de la porte a été déclenchée automatiquement. Ceci fait en sorte que votre appa-reil refroidit plus fortement.	► Fermez la porte de l'appareil.
Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.	→ Le joint de porte peut être changé. Il peut être remplacé facilement sans aucun outil.	► Contacter le service client. (voir 11.4 Service client)
L'appareil est gelé ou de l'eau de condensation se forme.	→ Le joint de la porte est peut-être sorti de sa rainure.	► Vérifier que le joint de porte est bien inséré dans la rainure.
Les surfaces extérieures de l'appa-reil sont chaudes.*	→ La chaleur du circuit du froid est utilisée pour éviter la formation d'eau de condensation.	► Ceci est normal.

11.4 Service client

Vérifiez d'abord si vous ne pouvez pas corriger vous-même l'anomalie (voir 11 Aide clients). Si ce n'est pas le cas, adressez-vous au service client.

Vous trouverez l'adresse dans la brochure « Liebherr-Service » fournie ou sur home.liebherr.com/service.

AVERTISSEMENT

Réparation non effectuée par du personnel qualifié ! Blessures.

▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 10 Entretien) que par le S.A.V.
Faire remplacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée.
▶ Sur les appareils équipés d'un connecteur IEC, le remplacement peut être effectué par le client.

11.4.1 Contacter le service client

Assurez-vous que les informations suivantes sont disponibles sur l'appareil :

□ Désignation de l'appareil (modèle et indice)
□ N° de SAV (entretien)
□ N° de série (N° S)

▶ Ouvrir les informations sur l'appareil sur l'écran. (voir Informations de l'appareil)

-ou-

▶ Relever les informations sur l'appareil sur la plaque signalétique. (voir 11.5 Plaque signalétique)
▶ Prendre note des informations sur l'appareil.
▶ Avertir le service client : communiquer les erreurs et les informations sur l'appareil.
▶ Ceci vous permettra de bénéficier d'un service rapide et précis.
▶ Suivre les instructions supplémentaires du service client.

11.5 Plaque signalétique

La plaque signalétique se trouve derrière les tiroirs à l'intérieur de l'appareil.

Service-Nr.No.Service Index 10/10 Service-32 Home/Class A# Type/P# Type AP Type/P# Type Bathal-A#/B# Service C#ware A# Type/B# Service B# Total Information 8.00 GB Data Validation Service Data B# (8.00 GB) 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.00 GB 8.05 W 8.0 A 8.0-9 V 8.04a Control Air

Fig. 111

(1) Désignation de l'appa-reil (3) N° de série
(2) N° de SAV

▶ Lire les informations de la plaque signalétique.

12 Mettre hors service

▶ Vider l'appareil.
▶ Éteindre l'appareil. (voir Activation et désactivation de l'appareil)
Débrancher la fiche secteur de la prise.
Si nécessaire, retirer la fiche de l'appareil frigorifique : retirer la fiche de l'appareil frigorifique du connecteur de l'appareil tout en la faisant bouger de gauche à droite.
Placer une serviette devant l'appareil pour absorber les éventuelles gouttes d'eau.
Nettoyer l'appareil. (voir 10.3 Nettoyer l'appareil)
▶ Laissez la porte ouverte pour éviter les mauvaises odeurs.

13 Élimination

S'assurer que les conditions suivantes sont bien respectées :

□ Vous connaissez la signification des symboles apposés sur l'appareil. (voir 1.14 Symboles apposés sur l'appareil)
□ Vous connaissez les consignes d'élimination. (voir 1.8 Élimination)

13.1 Préparer l'appareil à l'élimination

▶ Mettre l'appareil hors service. (voir 12 Mettre hors service)

13.2 Éliminer l'appareil en respectant l'environnement

AVERTISSEMENT

Fuite de réfrigérant et d'huile !

Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.

▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.

▶ Respecter les conseils relatifs au transport de l'appareil. (voir 3.5 Transporter l'appareil)
▶ Emporter l'appareil sans l'endommager.
▶ Éliminer l'appareil conformément aux prescriptions.
