DIVER 6 - Pompe DAB - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DIVER 6 DAB au format PDF.
| Type de produit | Pompe submersible multicellulaire |
| Marque | DAB |
| Modèle | DIVER 6 |
| Applications | Eau de pluie, arrosage, citernes, haute pression |
| Liquides compatibles | Eau fraîche, eau de pluie, eaux usées claires, eau de source, eau de rivière ou lac |
| Taille maximale des particules | 0,04 mm (Ø) |
| Tension d'alimentation | 115-120 V AC, 60 Hz |
| Puissance absorbée (P1) | 540 / 830 / 1050 W selon modèle |
| Puissance utile (P2) | 400 / 570 / 710 W |
| Courant nominal | 5,5 / 7,9 / 9,3 A selon modèle |
| Condensateur | 30 ou 35 μF / 250 V |
| Débit max | 100 L/min (26,4 gpm) |
| Hauteur manométrique max | 24 / 35 / 46 m selon modèle |
| Profondeur max d'immersion | 12 m (39,4 ft) |
| Hauteur min de submersion | 12 cm (4,7 in) |
| Raccord | 1" F NPT |
| Câble d'alimentation | Longueur 15 m, type SJTOW 16AWG |
| Protection | IP68 / NEMA 6P, classe d'isolation F |
| Température du liquide | 0 à 35 °C |
| Matériaux | Anti-corrosion, crépine en acier inoxydable |
| Fonctions | Démarrage/arrêt automatique par flotteur, protection thermique, clapet anti-retour inclus |
| Entretien | Nettoyage du filtre d'aspiration et des turbines |
| Sécurité | Ne jamais faire fonctionner à sec ; débrancher avant intervention |
| Garantie | 24 mois légale ; pièces d'usure 5 ans |
FOIRE AUX QUESTIONS - DIVER 6 DAB
Questions des utilisateurs sur DIVER 6 DAB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice DIVER 6 - DAB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIVER 6 de la marque DAB.

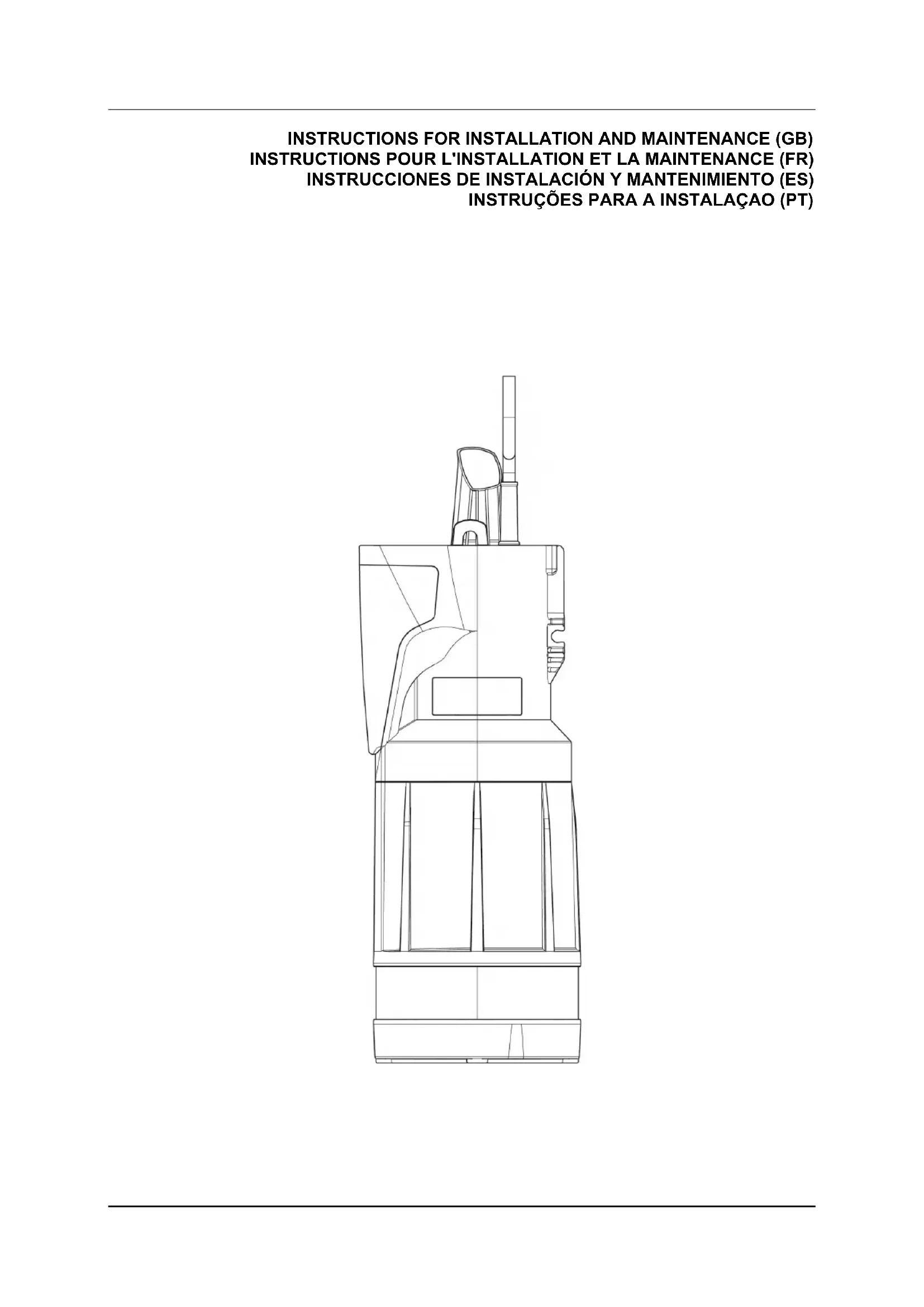

MODE D'EMPLOI DIVER 6 DAB
4.1 Stockage 6
4.2 Transport 6
4.3 Poids et dimensions 6
5.AVERTISSEMENTS 6
6. INSTALLATION 7
7. BRANCHEMENT ÉLECTRIQUE 7
8. DEMARRAGE 7
9. PRECAUTIONS 7
10. ENTRETIEN ET LAVAGE 7
10.1 Nettoyage du filtr de aspiration 8
10.2 Nettoyage des turbines 8
- RECHERCHE PANNES 8
- GARANTIE 8
AVERTISSEMENTS
Avant de professionnel à l'installation, dire attentivement toute la documentation:
Avant chaque intervention, débrancher la fiche. Il est strictement interdit de la faire fonctionner à sec.
Protection contre la surcharge La pompe est munie d'une protection thermique. En cas de surchauffe eventuelle du moteur, la protection intervient en eteignant automatiquement la pompe. Le temps de refroidissement est d'environ 15-20 min puis la pompe se rallume automatiquement. Apre s l'intervention de la protection thermique, il faut absolument en identiferla cause et I'eliminer. Consulter la section Recherche des Pannes.
1. APPLICATIONS
Hydrophore immergé puissant multicellulaire. Ideale pour une utilisation dans les systèmes d'eau de pluie, arroeurs, pomper l'eau des citernes, réservoirs et pour les applications nécessitant une haute pression. Composée de matériaux anti-corrosion, avec protection contre la surcharge, axe résistant à l'usure, crépine en acier inoxydable anti-debris. Excellent refroidissement du moteur permettant à la pompe de fonctionner en continu, même en immersion partielle. Fonction de démarrage / arrêt automatique avec interrupteur à flotteur. Livre avec clapet anti-retour et raccord 4 voies.
Ces pompes ne peuvent pas etre utilisees dans des piscines, etangs, bassins en presence de personnes, ou pour le pompage d'hydrocarbures (essence, gazole, huiles combustibles, solvants, etc.) conformement aux normes de prevention des accidents en vigueur en la matière. Avant de les ranger, il faut prevoir une etape de nettoyage.Voir chapitre « Entretien et Nettoyage »
2. LIQUIDES POMPABLES
| Eaux fraîches | ● |
| Eau de pluie | ● |
| Eaux usées claires ○ | |
| Eaux usées ○ | |
| Eau de source | ● |
| Eau de rivière ou lac | ● |
| Dimension max. des particules [in] Ø 0.04 |
Adaptée
Non adaptee
Tableau 1
3. DONNÉES TECHNIQUES ET LIMITES D'UTILISATION
Tension d'alimentation: 115-120V, voir plaquette des données électriques
Fusibles de ligne retardés (version 115-120V): valeurs indicatives (Ampères)
- Température de stockage: 14 F - 104 F
Tableau 3
| Modèle | P1=540 | W | P1=830 W P1=1 | |
| Données électriques | P1 Puissance absorbée nominale [W] 540 | 830 1050 | ||
| P2 [W] 400 570 710 | ||||
| USA P2 [HP] Fractional (decimal) | 1/3 (0.3) | 1/2 (0.5) | 3/4 (0.75) | |
| Tension de réseau [V] ~ 115-120V AC | ||||
| Fréquence de réseau [Hz] 60 | ||||
| Courant [A] 5.5 7.9 9.3 | ||||
| Condensateur [μF] | 30 | 35 | ||
| Condensateur [Vc] | 250 | |||
| Données hydrauliques | Débit max. [gpm] | 26.4 | ||
| Hauteur totale nominale max. [ft] | 78.7 | 114.8 | 150.9 | |
| Hauteur totale nominale max. [psi] | 34.8 | 50.8 66.7 | ||
| Profondeur max. d'immersion [ft] | 39.4 | |||
| Hauteur min.submersion [in] 4.7 | ||||
| Nbre de roues | 2 | 3 | 4 | |
| Champ d'utilisation | Long. Câble alimentation [ft] | 49.2 | ||
| Type câble | SJTOW 16AWG | |||
| Degré de protection du moteur | IP 68 / NEMA 6P | |||
| Classe d'isoation | F | |||
| Champ température du liquide [F] selon la norme EN 60335-2-41 pour usage domestique | +32 F / +95 F | |||
| Dimension max. des particules [mm] | 0.04 | |||
| Max. Température environnementale [F] | 104 | |||
| Poids | DNM NPT | 1" F | ||
Les données techniques pour les versions d'AdBlue peuvent avoir des données techniques spécifiques: vérifie l'étiquette technique sur le produit.
Le tuyau de refoulement ne doit exercer aucune contrainte sur la pompe, celle-ci doit etre suspendue impereativement au moyen de la corde fournie ou d'un cable inox de 4 mm (non fourni).
4. GESTION
4.1 Stockage
Toutes les pompes doivent etre stockées dans un endroit couvert, sec et avec une humidité de l'air si possible constante, exempt de vibrations et de poussieres. Elles sont fournies dans leur emballage d'origine dans lequel elles doivent rester jusqu'au moment de I'ss installation.
4.2 Transport
Éviter de soumettre les produits à des chocs et collisions.
4.3 Poids et dimensions
La plaque adhesive placé sur l'emballage indique le poids total de I'electropompe et ses dimensions.
5. AVENTISSEMENTS
Les pompes ne doivent jamais etre transportees, soulevees ou fonctionner suspendues en utilisant le cable d'alimentation;utiliser la poignee appropriée et la corde fournie.
Avant l'installation éliminer de la citerne le sable et les autres particules solides.
Le cable electrique du moteur doit etre fixe avec des colliers en plastique tous les 2 ou 3 m (6 ou 10 ft) le long du tuyau de refoulement.
Il est conseilé d'utiliser le clapet antiretour fourni.
La pompe ne doit jamais fonctionner a sec.
- Le dispositif d'etanchete contient du lubrifant atoxique mais qui peut aler les caractéristiques de l'eau, quand on pompe de l'eau pure, si la pompe devait avoir des fuites.
6. INSTALLATION
L'installation électrique doit être conforme aux les Normes en vigueur dans le pays.
Visser d'abord le clapet antiretour puis le manchon avec raccord present dans l'emballage qui est adapté aux tuyauteries de dimension 14 et 1"; s'il fallait utiliser une tuyauterie avec un diamètre supérieur, replacer le raccord. De plus, utiliser un collier de serrage pour fixer le tuyau sur le raccord. Fig.1
- Il est conseilé d'utiliser des tuyauteries avec un diamètre interne minimum de 34 , pour éviter la diminution des prestations de la pompe.
Pour eviter l'obstruction du passage de l'aspiration, il est conseilé de vérifier régulierement que la citerne ne presente aucune accumulation de saleté (feuilles, sable, etc.). Il faut prévoir une distance minimale de 20 cm (8") pour eviter des engagements de la grille d'aspiration (Fig. 2). - Insérer la fiche du cable d'alimentation dans une prise de courant à 115-120V.
- La pompe doit être actionnée uniquement si elle est plongée dans l'eau. Assurer une submersion minimale de 12 cm (4.7"). Si l'eau s'épuise, la pompe sera arrêtée par la protection manque d'eau (voir plus bas).
- La pompe doit être positionnée de manière stable à l'intérieur d'une citerne ou dans tous les cas, dans un point plus bas que le local d'installation.
- Veiller que les dimensions minimales de la citerne respectent les valeurs suivantes:
Dimensions base min. (mm) 130x130 (5.12"x5.12") / Hauteur min. (mm) 800 (31.5") Fig 2
- Les dimensions de la citerne devraient toujours être calculées en relation avec la quantité d'eau en arrivée et le débit de la pompe, pour ne pas soumettre le moteur à un nombre excessif de démarrages/heure ; il est strictement déconseilé de dépasser les 20 démarrages/heure.
La pompe doit être installée en position verticalie!
7. BRANCHEMENT ÉLECTRIQUE
La longueur du cable d'alimentation present sur la pompe limite la profondeur maximum d'immersion pour l'utilisation de celle-ci. Respecter les indications presents sur la plaque technique et dans le tableau 2 de ce manuel.
8. DEMARRAGE
Le flotteur commande automatique le demarrage et l'arrêt (ON/OFF) de la pompe, en fonction de la position du flotteur.
Les modèles équipés d'un interrupteur à flotteur sont mis en fonction automatiquement lorsque le niveau d'eau monte et s'arrêtent une fois le niveau bas prévu attaint.
1) Laisser le flotteur libre de se déplacer.
2) Insérer la fiche du cable d'alimentation dans une prise de courant à 115-120V.
3) Lorsque le flotteur atteint le niveau ON, la pompe demarre et reste en fonction jusqu'à atteindre le niveau OFF.
La situation ideale de travail est celle d'une pompe complètement immergee ; toutfois le système de refroidissement du
moteur en permet l'utilisation, pendant de courtes périodes, jusqu'a la hauteur minimum d'aspiration (50 mm/ 1.96 in). La pompe est munie d'un filtrte anti-détritus en acier inoxydable, pour les débris grossiers.
9. PRECAUTIONS
DANGER DE GEL : lorsque la pompe reste inactive a température inférieure à 32 F, il faut s'assurer qu'il n'y ait pas de résidus d'eau qui en gelant pourrait creer des fêures de parties en plastique.
Si la pompe a ete utilisea avec des substances qui tendent a se deposer, ou une eau chage en calcai, reiner apres l'utilisation, avec un puissant jet d'eau pour eviter la formation de depots ou d'incrustations qui tendraient a reduire les caractéristiques de la pompe, I'endommager ou gener le refoidissement du moteur.
10. ENTRETIEN ET LAVAGE
L'electropompe, dans un fonctionnement normal, ne demande aucune maintenance particuliere autre que l'entretien regulier, la supression des salissures ou encroachements, le contrôle d'absence de fuites. Dans tous les cas, toutes les interventions de réparation et de maintenance ne doivent être effectuees qu'aupres avoir débranché la pompe. Quand on fait repartir la pompe, vérifier que la crépine d'aspiration soit always montée de maniere à ne pas creer de danger ou possibilité de contact accidentel avec les parties en mouvement.
FRANÇAIS
10.1 Nettoyage du filtré d'aspiration
- Déconnecter l'alimentation électrique de la pompe.
- Vidanger la pompe.
- Nettoyer avec un jet d'eau et une Brosse.
10.2 Nettoyage des turbines
- Déconnecter l'alimentation électrique de la pompe.
- Vidanger la pompe.
- Desserrer les 8 vis de fixation sur la base du contrôle fig.3.
- Retirer la base et le filtre fig. 4.
- En tenant la 1ere turbine, esserrer I'ecrou fig.5.
Extraire la turbine, le diffuseur, I'anneau et le joint torique. - Le repeter pour toutes les turbines.
- Rince rla pompe avec de l'eau propre pour éliminer les éventuelles impuretés entre le moteur et la chemise de la pompe.
Nettoyer les turbines. - Vérifier que la roue peut tournier librement.
- Remo ntleesr parties dans le sens inverse du demontage.
11. RECHERCHE PANNES
Avant de commencer la recherche des pannes, il faut interrompre l'alimentation electrique de la pompe (retirer la fiche de la prise). Si le cable d'alimentation ou un composant electrique qualconque de la pompe sont abimés, la réparation ou le remplacement de la piece doivent être effectuels par le Constructeur ou par son service après-vente, ou bien par une personne ayant une qualification équivalente de manière à prévenir tout risque.
| Pannes | Vérifications | Remèdes |
| La pompe ne s'allume pas | A. La pompe n'est pas alimentée.B. Absence d'eau.C. La pompe n'est pas activée par le flotteur. | A. Vérifier l'alimentation.B. Contröler le niveau de l'eau.C. Vérifier que le flotteur rouge librement. |
| La pompe ne refoule pas | A. La crépine d'aspiration ou les tuyaux sont bouchés.B. La roue est usée ou bloquée.C. La hauteur demandée est supérieure aux caractéristiques de la pompe. | A.B Éliminer les obstructions.C. Remonter la pompe dans le puits en fonction de ses caractéristiques |
| Le débit est insuffisant. | A. Vérifier que la crépine d'aspiration n'est pas partiellement bouchée.B. Vérifier que la roue ou le tuyau de refoulement ne sont pas partiellement bouchés ou incrustés. | A. Éliminer les évientuelles obstructions.B. Éliminer les évientuelles obstructions. |
| La pompe ne s'accêté pas. | A. La pompe n'est pas désactivée par le flotteur. A. Vérifier que le flotteur rouge librement. | |
| La pompe s'accêté (intervention possible de la protection thermique). | A. Vérifier que le liquide à pomper n'est pas trop dense car il causerait la surchauffe du moteur.B. Vérifier que la température de l'eau n'est pas trop élevé.C. Vérifier qu'aucun corps solides ne bloque la roue.D. Alimentation non conforme aux données de la plaque. | A.B.C.D. Débrancher la fiche, éliminer la cause qui a provoqué la surchauffe, attendre le refroidissement de la pompe et la rebrancher. |
12. GARANTIE
Toute modification non autorisée au préalable dégage le constructeur de tout type de responsabilité. Toutes les pieces de rechange utilisées dans les réparations doivent être originales et tous les accessoires doivent être autorisés par le constructeur de manière à pouvoir garantir le maximum de sécurité des machines et des installations sur lesquelles ils peuvent être montés.
Ce produit est couvert par une garantie légale (pendant 24 mois à partir de la date d'achat) concernant tous les défauts imputables à des vices de fabrication ou de matériel utilisé.
Le produit en garantie pourra etre, a discretion, soit remplace par un nouveau en parfait etat de fonctionnement ou réparé gratuiteme si les conditions suivantes sont observées:
le produit a ete utis e cectement et conformemment aux inrictions et qu'aucune tente de reparation nait ete effectuee par l'acheteur ou par des tiers.
- Le produit a ete remis au point de vent d'achat, avec la documentation qui atteste l'achat (facture ou ticket fiscal) et une brve description du probleme rencontré.
Les turbines, les pieces sujettes à l'usure, les raccords ne sont pas concernées par la garantie. L'intervention sous garantie n'étend enaucun cas la durée initiale.Enfin le fabricant met tout en oeuvre afin de fournir sur commande les pieces detachées principales dites d'usure pendant une durée minimale de 5 ans après la date de fabrication figurant dans le numero de série.
