MD 280 - Détecteur de mouvements Esylux - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif
Portée de détection	Jusqu'à 12 mètres
Angle de détection	180 degrés
Alimentation	230 V AC
Consommation d'énergie	Moins de 1 W
Température de fonctionnement	-20 à +50 °C
Installation	Montage en plafond ou mural
Utilisation	Idéal pour la détection de mouvements dans les espaces intérieurs et extérieurs
Maintenance	Vérification régulière du fonctionnement et nettoyage des capteurs si nécessaire
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	2 ans
Informations supplémentaires	Compatible avec divers systèmes d'éclairage

FOIRE AUX QUESTIONS - MD 280 Esylux

Comment installer le détecteur de mouvements Esylux MD 280 ?

Pour installer le détecteur de mouvements Esylux MD 280, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer à une hauteur de 2,5 à 3,5 mètres et de le positionner de manière à couvrir la zone souhaitée.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le détecteur est correctement câblé et que le disjoncteur n'est pas déclenché. Si tout semble en ordre, essayez de réinitialiser le dispositif.

Le détecteur de mouvements Esylux MD 280 fonctionne-t-il à l'extérieur ?

Oui, mais il est important de s'assurer que le modèle est conçu pour un usage extérieur. Vérifiez les spécifications du produit pour confirmer sa résistance aux intempéries.

Comment régler la sensibilité du détecteur ?

Le détecteur de mouvements Esylux MD 280 dispose d'un réglage de sensibilité. Consultez le manuel d'utilisation pour localiser le potentiomètre de sensibilité et ajustez-le selon vos besoins.

Pourquoi le détecteur s'active-t-il sans raison apparente ?

Cela peut être dû à des sources de chaleur ou de mouvement à proximité, comme des animaux ou des véhicules. Essayez de repositionner le détecteur ou de réduire sa sensibilité.

Quelle est la portée du détecteur de mouvements Esylux MD 280 ?

La portée de détection est d'environ 12 mètres, avec un angle de détection de 180 degrés. Cela peut varier en fonction de l'environnement et de l'emplacement.

Comment nettoyer le détecteur de mouvements ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier du détecteur. Évitez d'utiliser des produits chimiques qui pourraient endommager l'appareil.

Le détecteur est-il compatible avec les ampoules LED ?

Oui, le détecteur de mouvements Esylux MD 280 est compatible avec la plupart des ampoules LED. Assurez-vous que les ampoules utilisées respectent les spécifications de puissance.

Comment savoir si le détecteur est en panne ?

Si le détecteur ne réagit plus et que toutes les vérifications de câblage et de réglage ont été effectuées, il peut être défectueux. Contactez le support technique pour un diagnostic plus approfondi.

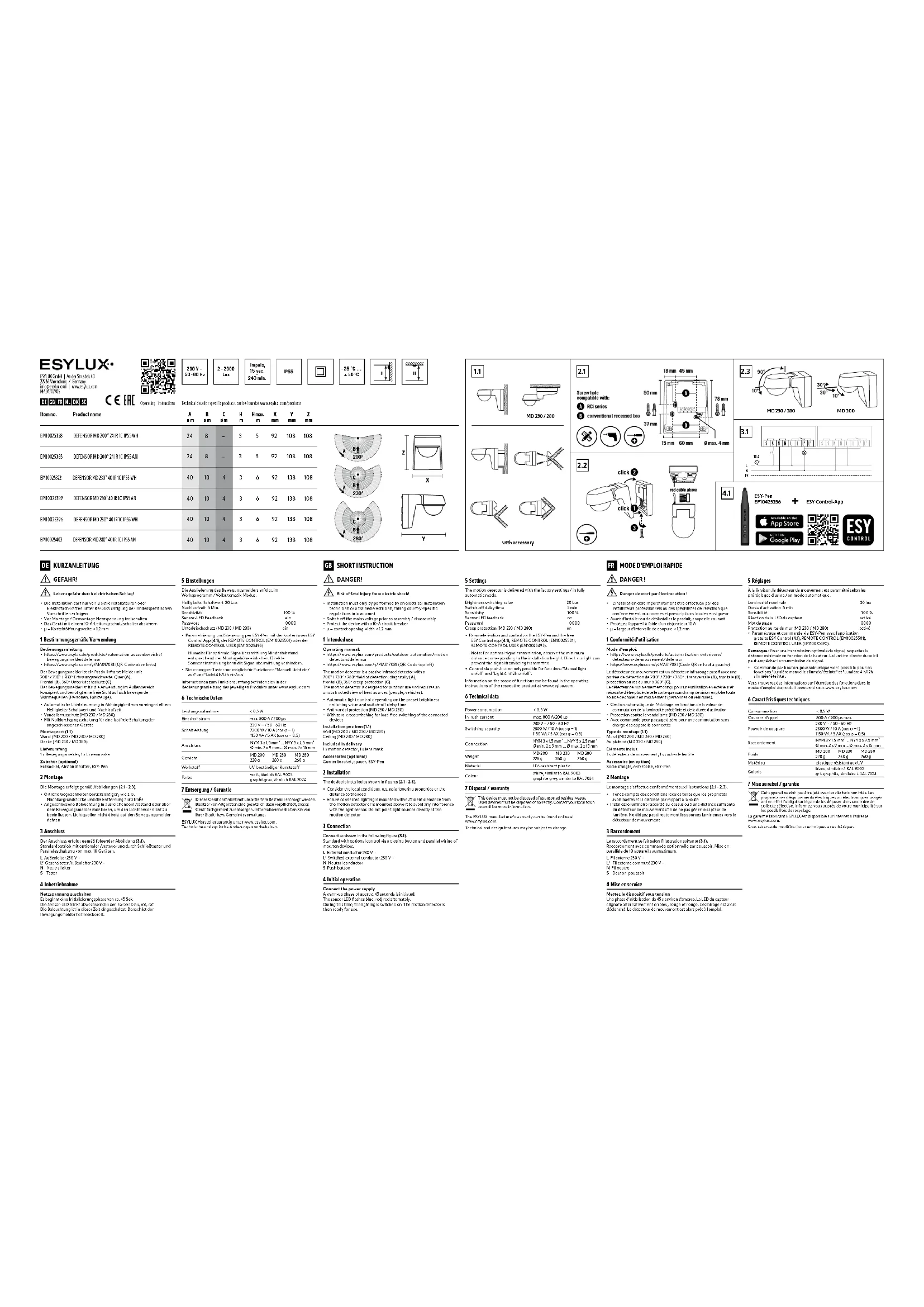

MODE D'EMPLOI MD 280 Esylux

MODE D'EMPLOI RAPIDE

DANGER! Danger de mort par électrocution!

• L'installation doit impérativement être effectuée par des installateurs professionnels ou des spécialistes de l'électronique conformément aux normes et prescriptions locales en vigueur• Avant d'installer ou de désinstaller le produit, coupez le courant• Protégez l'appareil à l'aide d'un disjoncteur 10A• μ = largeur d'intervalle de coupure < 1,2mm 1 Conformité d'utilisation Mode d'emploi:• https://www.esylux.fr/produits/automatisation-exterieure/detecteurs-de-mouvement/defensor• https://www.esylux.com/y/MA017081 (Code QR en haut à gauche)Le détecteur de mouvement est un détecteur infrarouge passif avec une portée de détection de 200° / 230° / 280°: transversale(A), frontale(B), protection au ras du mur à 360° (C).Le détecteur de mouvement est conçu pour une utilisation en extérieur et nécessite d'être placé de telle sorte que son champ de vision englobe toute source de chaleur en mouvement (personnes ou véhicules).• Gestion automatique de l'éclairage en fonction de la valeur de commutation de la luminosité prédéfinie et de la durée d'activation• Protection contre le vandalisme (MD 230 / MD 280)• Avec commande pour passage à zéro pour une commutation sans charge des appareils connectésType de montage (1.1)Mural (MD 200 / MD 230 / MD 280)Au plafond (MD 230 / MD 280)Éléments inclus1 x détecteur de mouvement, 1 x cache de lentilleAccessoire (en option)Socle d'angle, entretoise, ESY-Pen 2 Montage Le montage s'effectue conformément aux illustrations (2.1 - 2.3).

• Tenez compte des conditions locales telles que les propriétés avoisinantes et la distance par rapport à la route• Installez le luminaire raccordé au-dessus ou à une distance suffisante du détecteur de mouvement afin de ne pas gêner le capteur de lumière. Ne dirigez pas directement les sources lumineuses vers le détecteur de mouvement 3 Raccordement Le raccordement se fait selon l'illustration suivante (3.1).Raccordement avec commande optionnelle par poussoir. Mise en parallèle de 10 appareils au maximum.L Fil externe 230V ~L' Fil externe commuté 230V ~N Fil neutreS Bouton-poussoir 4 Mise en service Mettez le dispositif sous tensionUne phase d'initialisation de 45s environ s'amorce. La LED du capteur clignote alternativement en bleu, rouge et rouge. L'éclairage est alors déclenché. Le détecteur de mouvement est alors prêt à l'emploi.

5 Réglages À la livraison, le détecteur de mouvement est paramétré selon les préréglages d'usine / en mode automatique.Luminosité nominale 20luxDurée d'activation 5minSensibilité 100 %Réaction de la LED du capteur activéMot de passe 0000Protection au ras du mur (MD 230 / MD 280) activé• Paramétrage et commande via ESY-Pen avec l'application gratuite ESY Control (4.1), REMOTE CONTROL (EM10025501), REMOTECONTROL USER (EM10025495). Remarque: Pour une transmission optimale du signal, respectez la distance minimale en fonction de la hauteur. La lumière directe du soleil peut empêcher la transmission du signal.

• Commande par bouton-poussoir uniquement possible pour les fonctions "Lumière manuelle allumée/éteinte" et "Lumière 4 h/12h allumée/éteinte".Vous trouverez des informations sur l'étendue des fonctions dans le mode d'emploi du produit concerné sous www.esylux.com 6 Caractéristiques techniques Consommation < 0,5 WCourant d'appel 800A / 200µs max.Pouvoir de coupure230 V ~ / 50 - 60 Hz2300 W / 10 A (cos φ = 1)1150 VA / 5 AX (cos φ = 0,5)RaccordementNYM 3 x 1.5 mm² ... NYY 5 x 2.5 mm²Ø min. 2 x 9 mm ... Ø max. 2 x 15 mmPoidsMD 200228 gMD 230260 gMD 280260 gMatériau plastique résistant aux UVColorisblanc, similaire à RAL9003gris graphite, similaire à RAL7024 7 Mise au rebut / garantie Cet appareil ne doit pas être jeté avec les déchets non triés. Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage.La garantie fabricant ESYLUX est disponible sur Internet à l'adresse www.esylux.com.Sous réserve de modifications techniques et esthétiques. Operating instructions
