Intitulé	Description
Type de produit	Détecteur de mouvements
Alimentation	230 V AC
Technologie de détection	Infrarouge passif (PIR)
Portée de détection	Jusqu'à 12 mètres
Angle de détection	90°
Utilisation recommandée	Intérieur et extérieur
Température de fonctionnement	-20°C à +50°C
Installation	Montage mural ou plafond
Maintenance	Nettoyage régulier de la lentille
Sécurité	Conforme aux normes de sécurité en vigueur
Dimensions	Non spécifiées
Poids	Non spécifié
Garantie	2 ans

FOIRE AUX QUESTIONS - MD 230 Esylux

Comment installer le détecteur de mouvements Esylux MD 230 ?

Pour installer le détecteur de mouvements Esylux MD 230, choisissez un emplacement à une hauteur de 2,5 à 3 mètres. Fixez le détecteur sur un mur ou un plafond en utilisant les vis fournies, puis branchez-le à votre système électrique selon le schéma de câblage inclus dans le manuel.

Le détecteur de mouvements fonctionne-t-il à l'extérieur ?

Le Esylux MD 230 est conçu principalement pour une utilisation intérieure. Pour une utilisation extérieure, il est recommandé d'utiliser un modèle spécifiquement conçu pour résister aux intempéries.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité du Esylux MD 230 peut être ajustée à l'aide du potentiomètre situé à l'arrière de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Si le détecteur de mouvements ne s'active pas, vérifiez que l'alimentation électrique est correctement connectée et que le détecteur est positionné dans une zone où il peut détecter le mouvement. Assurez-vous également que la sensibilité est correctement réglée.

Le détecteur de mouvements Esylux MD 230 est-il compatible avec les ampoules LED ?

Oui, le Esylux MD 230 est compatible avec les ampoules LED, tant que celles-ci respectent les spécifications de puissance recommandées dans le manuel d'utilisation.

Quelle est la portée de détection du Esylux MD 230 ?

La portée de détection du Esylux MD 230 est d'environ 12 mètres, avec un angle de détection de 180 degrés, ce qui permet de couvrir une large zone.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le Esylux MD 230, coupez l'alimentation électrique pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Le détecteur de mouvements peut-il être utilisé avec un variateur ?

Non, il n'est pas recommandé d'utiliser le Esylux MD 230 avec un variateur, car cela peut entraîner des dysfonctionnements. Utilisez-le avec un circuit d'éclairage standard.

Comment nettoyer le détecteur de mouvements ?

Pour nettoyer le Esylux MD 230, éteignez l'alimentation et utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

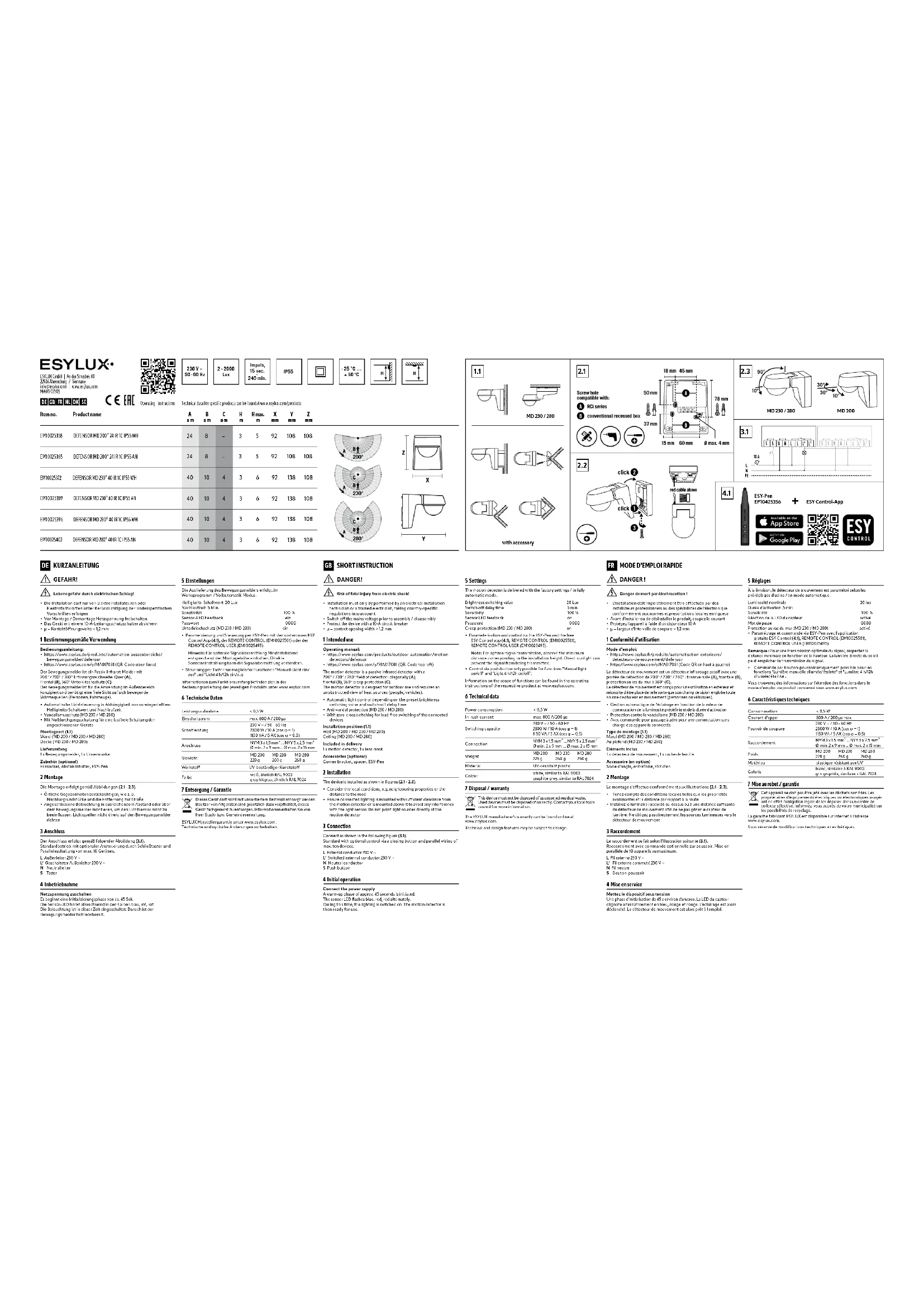

MODE D'EMPLOI MD 230 Esylux

MODE D'EMPLOI RAPIDE

DANGER! Danger de mort par électrocution!

• L'installation doit impérativement être effectuée par des installateurs professionnels ou des spécialistes de l'électronique conformément aux normes et prescriptions locales en vigueur• Avant d'installer ou de désinstaller le produit, coupez le courant• Protégez l'appareil à l'aide d'un disjoncteur 10A• μ = largeur d'intervalle de coupure < 1,2mm 1 Conformité d'utilisation Mode d'emploi:• https://www.esylux.fr/produits/automatisation-exterieure/detecteurs-de-mouvement/defensor• https://www.esylux.com/y/MA017081 (Code QR en haut à gauche)Le détecteur de mouvement est un détecteur infrarouge passif avec une portée de détection de 200° / 230° / 280°: transversale(A), frontale(B), protection au ras du mur à 360° (C).Le détecteur de mouvement est conçu pour une utilisation en extérieur et nécessite d'être placé de telle sorte que son champ de vision englobe toute source de chaleur en mouvement (personnes ou véhicules).• Gestion automatique de l'éclairage en fonction de la valeur de commutation de la luminosité prédéfinie et de la durée d'activation• Protection contre le vandalisme (MD 230 / MD 280)• Avec commande pour passage à zéro pour une commutation sans charge des appareils connectésType de montage (1.1)Mural (MD 200 / MD 230 / MD 280)Au plafond (MD 230 / MD 280)Éléments inclus1 x détecteur de mouvement, 1 x cache de lentilleAccessoire (en option)Socle d'angle, entretoise, ESY-Pen 2 Montage Le montage s'effectue conformément aux illustrations (2.1 - 2.3).

• Tenez compte des conditions locales telles que les propriétés avoisinantes et la distance par rapport à la route• Installez le luminaire raccordé au-dessus ou à une distance suffisante du détecteur de mouvement afin de ne pas gêner le capteur de lumière. Ne dirigez pas directement les sources lumineuses vers le détecteur de mouvement 3 Raccordement Le raccordement se fait selon l'illustration suivante (3.1).Raccordement avec commande optionnelle par poussoir. Mise en parallèle de 10 appareils au maximum.L Fil externe 230V ~L' Fil externe commuté 230V ~N Fil neutreS Bouton-poussoir 4 Mise en service Mettez le dispositif sous tensionUne phase d'initialisation de 45s environ s'amorce. La LED du capteur clignote alternativement en bleu, rouge et rouge. L'éclairage est alors déclenché. Le détecteur de mouvement est alors prêt à l'emploi.

5 Réglages À la livraison, le détecteur de mouvement est paramétré selon les préréglages d'usine / en mode automatique.Luminosité nominale 20luxDurée d'activation 5minSensibilité 100 %Réaction de la LED du capteur activéMot de passe 0000Protection au ras du mur (MD 230 / MD 280) activé• Paramétrage et commande via ESY-Pen avec l'application gratuite ESY Control (4.1), REMOTE CONTROL (EM10025501), REMOTECONTROL USER (EM10025495). Remarque: Pour une transmission optimale du signal, respectez la distance minimale en fonction de la hauteur. La lumière directe du soleil peut empêcher la transmission du signal.

• Commande par bouton-poussoir uniquement possible pour les fonctions "Lumière manuelle allumée/éteinte" et "Lumière 4 h/12h allumée/éteinte".Vous trouverez des informations sur l'étendue des fonctions dans le mode d'emploi du produit concerné sous www.esylux.com 6 Caractéristiques techniques Consommation < 0,5 WCourant d'appel 800A / 200µs max.Pouvoir de coupure230 V ~ / 50 - 60 Hz2300 W / 10 A (cos φ = 1)1150 VA / 5 AX (cos φ = 0,5)RaccordementNYM 3 x 1.5 mm² ... NYY 5 x 2.5 mm²Ø min. 2 x 9 mm ... Ø max. 2 x 15 mmPoidsMD 200228 gMD 230260 gMD 280260 gMatériau plastique résistant aux UVColorisblanc, similaire à RAL9003gris graphite, similaire à RAL7024 7 Mise au rebut / garantie Cet appareil ne doit pas être jeté avec les déchets non triés. Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage.La garantie fabricant ESYLUX est disponible sur Internet à l'adresse www.esylux.com.Sous réserve de modifications techniques et esthétiques. Operating instructions
