Caractéristiques techniques	Détecteur de mouvements infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour la détection de mouvements dans les espaces intérieurs et extérieurs, pour l'éclairage automatique.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel.
Informations générales	Produit compact, design moderne, facile à installer, compatible avec divers systèmes d'éclairage.

FOIRE AUX QUESTIONS - MD 200 Esylux

Comment installer le détecteur de mouvements Esylux MD 200 ?

Pour installer le détecteur, choisissez un emplacement à environ 2,5 à 3 mètres de hauteur, éloigné des sources de chaleur et de lumière directe. Fixez le détecteur au mur ou au plafond en utilisant les vis fournies, puis connectez les fils électriques selon le schéma de câblage dans le manuel.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Vérifiez d'abord si le détecteur est sous tension. Assurez-vous que le réglage de la sensibilité est approprié et que rien ne bloque le capteur. Si le problème persiste, essayez de réinitialiser le détecteur en le débranchant et en le rebranchant.

Le détecteur de mouvements Esylux MD 200 fonctionne-t-il à l'extérieur ?

Le Esylux MD 200 est conçu pour un usage intérieur. Pour une utilisation à l'extérieur, il est recommandé de choisir un modèle spécifiquement conçu pour résister aux intempéries.

Comment régler la sensibilité du détecteur ?

La sensibilité peut être ajustée à l'aide du potentiomètre situé sur le boîtier du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur de mouvements s'active de manière intempestive ?

Cela peut être dû à des mouvements d'animaux ou à des objets en mouvement. Essayez de réduire la sensibilité ou de repositionner le détecteur pour éviter les zones où des mouvements indésirables peuvent être détectés.

Le détecteur est-il compatible avec des ampoules LED ?

Oui, le Esylux MD 200 est compatible avec des ampoules LED, mais assurez-vous que les ampoules sont de bonne qualité et adaptées pour une utilisation avec des détecteurs de mouvement.

Comment puis-je tester le fonctionnement du détecteur ?

Pour tester le détecteur, activez-le et effectuez un mouvement devant le capteur. Si le détecteur fonctionne correctement, il devrait s'allumer en réponse à votre mouvement.

Le détecteur de mouvements a-t-il une garantie ?

Oui, le Esylux MD 200 est généralement couvert par une garantie de 2 ans. Vérifiez votre reçu d'achat pour plus de détails ou contactez le service client pour toute question sur la garantie.

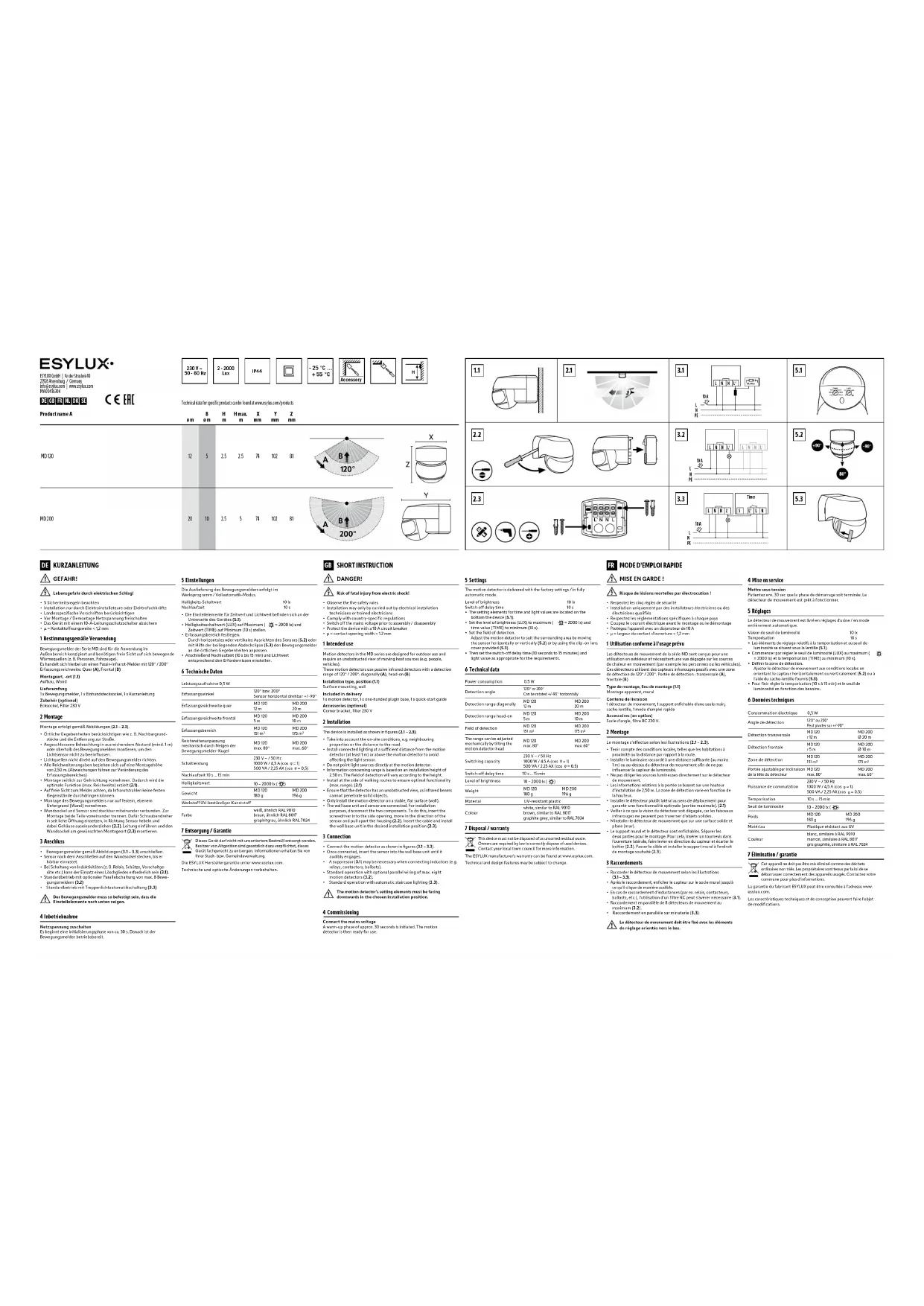

MODE D'EMPLOI MD 200 Esylux

MODE D'EMPLOI RAPIDE

MISE EN GARDE! Risque de lésions mortelles par électrocution!• Respectez les cinq règles de sécurité• Installation uniquement par des installateurs électriciens ou des électriciens qualifiés• Respectez les réglementations spécifiques à chaque pays• Coupez le courant électrique avant le montage ou le démontage• Protégez l'appareil avec un disjoncteur de 10A• = largeur du contact d'ouverture < 1,2mm 1 Utilisation conforme à l'usage prévu Les détecteurs de mouvement de la série MD sont conçus pour une utilisation en extérieur et nécessitent une vue dégagée sur les sources de chaleur en mouvement (par exemple les personnes ou les véhicules). Ces détecteurs utilisent des capteurs infrarouges passifs avec une zone de détection de 120° / 200°. Portée de détection: transversale (A), frontale (B) Type de montage,lieu de montage(1.1)Montage apparent, mural Contenu de livraison1détecteur de mouvement, 1support enfichable d'une seule main, cache-lentille, 1mode d'emploi rapideAccessoires (en option)Socle d'angle, filtre RC 230V. 2 Montage Le montage s'effectue selon les illustrations (2.1–2.3).

• Tenir compte des conditions locales, telles que les habitations à proximité ou la distance par rapport à la route.• Installer le luminaire raccordé à une distance suffisante (au moins 1m) ou au-dessus du détecteur de mouvement afin de ne pas influencer le capteur de luminosité. • Ne pas diriger les sources lumineuses directement sur le détecteur de mouvement. • Les informations relatives à la portée se basent sur une hauteur d'installation de 2,50m. La zone de détection varie en fonction de la hauteur.• Installer le détecteur plutôt latéral au sens de déplacement pour garantir une fonctionnalité optimale (portée maximale). (2.1)
• Veiller à ce que la vision du détecteur soit dégagée, car les faisceaux infrarouges ne peuvent pas traverser d'objets solides.• N'installer le détecteur de mouvement que sur une surface solide et plane (mur).• Le support mural et le détecteur sont enfichables. Séparer les deux parties pour le montage. Pour cela, insérer un tournevis dans l'ouverture latérale, faire levier en direction du capteur et écarter le boîtier (2.2). Passer le câble et installer le support mural à l'endroit de montage souhaité (2.3). 3 Raccordements
• Raccorder le détecteur de mouvement selon les illustrations (3.1–3.3).• Après le raccordement, enficher le capteur sur le socle mural jusqu'à ce qu'il clique de manière audible.• En cas de raccordement d'inductances (par ex. relais, contacteurs, ballasts, etc.), l'utilisation d'un filtre RC peut s'avérer nécessaire (3.1).
• Raccordement en parallèle de 8détecteurs de mouvement au maximum (3.2).
• Raccordement en parallèle sur minuterie (3.3). Le détecteur de mouvement doit être fixé avec les éléments de réglage orientés vers le bas.

4 Mise en service Mettre sous tensionPatientez env. 30sec que la phase de démarrage soit terminée. Le détecteur de mouvement est prêt à fonctionner. 5 Réglages Le détecteur de mouvement est livré en réglages d'usine/en mode entièrement automatique.Valeur de seuil de luminosité 10lxTemporisation 10s• Les éléments de réglage relatifs à la temporisation et au seuil de luminosité se situent sous la lentille (5.1).• Commencer par régler le seuil de luminosité (LUX) au maximum ( ≈ 2000lx) et la temporisation (TIME) au minimum (10s).• Définir la zone de détection. Ajuster le détecteur de mouvement aux conditions locales en orientant le capteur horizontalement ou verticalement (5.2) ou à l'aide du cache-lentille fournis (5.3).• Pour finir régler la temporisation (10s à 15min) et le seuil de luminosité en fonction des besoins.. 6 Données techniques Consommation électrique 0,5WAngle de détection 120° ou 200°Peut pivoter sur +/-90°Détection transversaleMD120r 12mMD200Ø 20mDétection frontaleMD120r 5mMD200Ø 10mZone de détectionMD120151mMD200175mPortée ajustable par inclinaison de la tête du détecteurMD120max.80°MD200max.60°Puissance de commutation230V~/50Hz1000W/4,5A (cos = 1)500VA/2,25AX (cos = 0.5)Temporisation 10s...15minSeuil de luminosité10–2000lx ( PoidsMD120180gMD200196gMatériau Plastique résistant aux UVCouleurblanc, similaire à RAL9010marron, similaire à RAL8017gris graphite, similaire à RAL7024 7 Élimination / garantie Cet appareil ne doit pas être mis éliminé comme des déchets ordinaires non triés. Les propriétaires sont tenus par la loi de se débarrasser correctement des appareils usagés. Contactez votre commune pour plus d'informations.La garantie du fabricant ESYLUX peut être consultée à l'adresse www.esylux.com.Les caractéristiques techniques et de conception peuvent faire l'objet de modifications. ESYLUX GmbH | An der Strusbek 40 22926 Ahrensburg  /  Germany [e-mail] | www.esylux.com MA00416304 DE GB FR NL DK SE
