Caractéristiques Techniques	Hotte de cuisine EDESA ECP-9611 X, type murale, extraction d'air
Dimensions	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 40 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Éclairage	Éclairage LED intégré
Utilisation	Commandes électroniques avec affichage LED
Maintenance	Filtres à nettoyer régulièrement, entretien de l'extérieur avec un chiffon doux
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations Générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - ECP-9611 X EDESA

Comment nettoyer les filtres de la hotte EDESA ECP-9611 X ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez-les doucement avec une éponge non abrasive et rincez-les à l'eau claire. Laissez sécher complètement avant de les réinstaller.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Pourquoi la hotte émet-elle un bruit fort ?

Un bruit fort peut être causé par des filtres encrassés ou mal installés. Vérifiez les filtres et nettoyez-les si nécessaire. Si le bruit persiste, il peut y avoir un problème avec le moteur ou le ventilateur, et il est conseillé de faire appel à un professionnel.

La hotte ne fonctionne pas en mode extraction, que faire ?

Assurez-vous que le conduit d'évacuation n'est pas obstrué et qu'il est correctement installé. Vérifiez également que le mode extraction est bien sélectionné sur le panneau de commande. Si le problème persiste, un professionnel doit être consulté.

Comment régler l'intensité de l'éclairage de la hotte ?

L'intensité de l'éclairage peut être ajustée à l'aide du bouton de contrôle sur le panneau de commande. Si l'éclairage ne fonctionne pas, vérifiez si les ampoules doivent être remplacées.

Est-ce que je peux utiliser la hotte sans conduit d'évacuation ?

Oui, la hotte EDESA ECP-9611 X peut être utilisée en mode recyclage, qui utilise des filtres à charbon pour purifier l'air avant de le renvoyer dans la cuisine. Assurez-vous que les filtres à charbon sont installés si vous utilisez ce mode.

Comment savoir quand il est temps de remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois à 1 an, selon la fréquence d'utilisation de la hotte. Si vous remarquez une diminution de l'efficacité d'aspiration ou une odeur persistante, il est temps de les remplacer.

La hotte sent mauvais, que faire ?

Une mauvaise odeur peut provenir de filtres encrassés ou de résidus de graisse. Nettoyez les filtres et vérifiez l'intérieur de la hotte pour tout résidu. Si l'odeur persiste, il peut être nécessaire de remplacer les filtres à charbon.

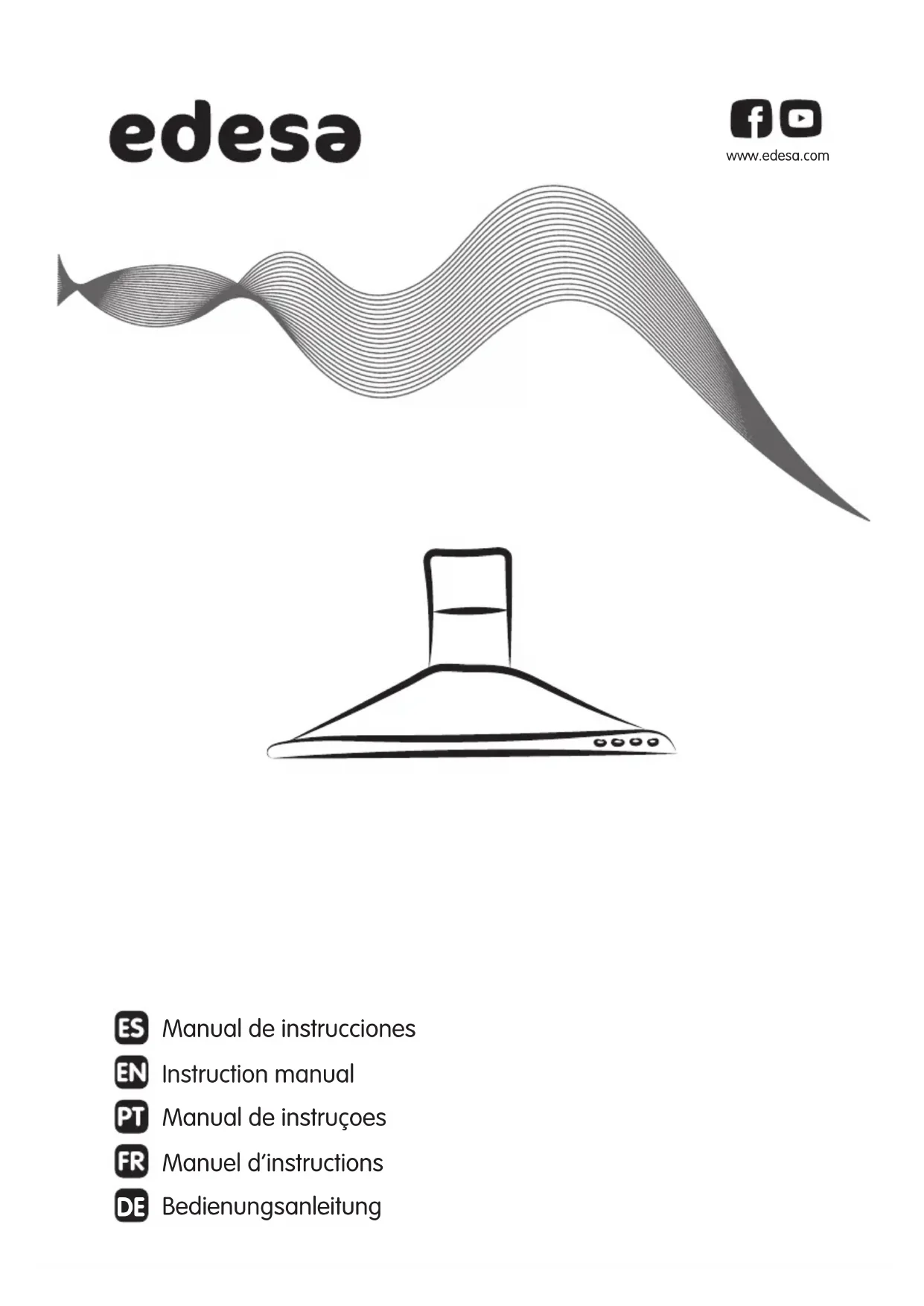

MODE D'EMPLOI ECP-9611 X EDESA

HOTTE ASPIRANTE Cher client, Merci d’avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte. Cet appareil a été conçu et fabriqué pour un usage domestique uniquement. Veuillez lire attentivement les présentes instructions afin d’en optimiser l’installation, l’utilisation et l’entretien. Vérifiez l’appareil avant de l’installer. Si la hotte est défectueuse ou endommagée, ne l’utilisez pas et contactez immédiatement votre distributeur ou installateur. Attention : respectez la législation en vigueur quant au système d’évacuation de fumées et à la ventilation ambiante. Ne raccordez pas la hotte à d’autres conduits d’évacuation, d’aération ou d’air chaud utilisés par d’autres appareils fonctionnant au gaz ou avec un autre combustible. Pour assurer un fonctionnement optimal et en toute sécurité, la dépression ne doit pas dépasser 4 Pa (0,04 mbar) dans l’enceinte. Pour cela, des entrées d’air permanentes doivent être prévues en nombre suffisant pour éviter l’étanchéité du local. La pièce doit être pourvue d’une ventilation adéquate en cas d’utilisation simultanée d’une hotte aspirante de cuisine et d’appareils alimentés au gaz ou avec un autre combustible. Raccordement de la hotte au réseau Attention : avant de raccorder la hotte, coupez le courant puis vérifiez que la tension et la fréquence du réseau correspondent à celles indiquées sur la plaque signalétique de l’appareil. Si l’appareil est doté d’une prise mâle, branchez la hotte sur une prise femellelorsque des appareils de cuisson sont utilisés. Informations légales Le fabricant : - Déclare que le présent appareil répond aux exigences essentielles relatives au matériel électrique basse tension, décrites dans la norme 2014/35/UE et à la compatibilité électromagnétique décrite dans la norme 2014/30/UE. - Ne sera tenu pour responsable du non- respect des indications du présent mode d’emploi et des normes de sécurité en vigueur pour le bon usage de l’appareil. - Ne sera tenu pour responsable des dégâts provoqués par une installation, une utilisation ou un entretien inappropriés de l’appareil. - Se réserve le droit d’apporter des modifications sans avis préalable à l’appareil ou au présent mode d’emploi. Contactez votre distributeur ou un service technique officiel agréé en cas de besoin d’assistance technique ou d’informations complémentaires sur nos produits. Installation de la hotte au mur (Fig. 1, Fig. 2, Fig. 3) Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages. Si les instructions d’installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte. La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d’au moins 65 cm. Les chevilles et les vis fournies pour la fixation de la hotte au mur sont conçues pour les murs de maçonnerie solide. Pour les autres types de supports, des moyens adaptés à chacun d’entre eux doivent être utilisés. Pour l’évacuation des fumées vers l’extérieur, utiliser un tuyau en PVC rigide d’un diamètre minimum de 120 mm. Il est déconseillé de déposer des coudes sur le conduit d’évacuation, à une distance inférieure à 1 mètre de l’évacuation de la hotte. Les restrictions précédentes ne concernent pas les hottes dépourvues d’évacuation vers l’extérieur (utilisation en recyclage avec filtre à charbon actif). (Fig. 7) Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les illustrations) Vous trouverez ci-après la description des différents pupitres de commande possibles. Vérifiez le modèle du pupitre de commande de votre hotte et reportez-vous à l’illustration correspondante. Pupitre avec bouton électrique (illustration P1)

1- Marche / arrêt de l’éclairage.

2- Témoin de contrôle de fonctionnement de l’éclairage.

3- Vitesse d’extraction - touche : 1ère, 2ème et 3ème vitesses

En appuyant de nouveau sur la vitesse actuelle, l’extracteur s’éteint. En paneaux sur button TURBO (I I I i), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 2.

4- Témoin de contrôle de vitesse de fonctionnement de

l’extraction. Minuterie : maintenez appuyée pendant deux secondes la touche de la vitesse choisie, jusqu’à ce que l’indicateur clignote. l’extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête. Pour annuler la minuterie: appuyez une fois sur la touche de la vitesse choisie. Pupitre à cinq touches (illustration P2)

1- Témoin de contrôle de fonctionnement d’extraction.

2- Marche / arrêt de l’éclairage.

3- Arrêt d’extraction.

4- Vitesse d’extraction. - touche : 1ère, 2ème et 3ème vitesses

Pupitre tactile (illustration P3)

1- Témoin indicateur / touche d’avertissement de nettoyage des

filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplacé.

2- Activer et désactiver la minuterie de l’extracteur.

3- Marche / arrêt de l’éclairage. Maintenez appuyé pour régler

l’intensité de l’éclairage.

4- Marche / arrêt d’extraction.

5- Vitesse d’extraction - touche: 1ère, 2ème, 3ème et 4ème

vitesses. En paneaux sur button TURBO (I I I i), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 3. Minuterie: l’extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête. Pupitre tactile progressif (illustration P4)

1- Marche / arrêt d’extraction.

2- Pupitre tactile à glissière de contrôle de la vitesse d’extraction.

Également utilisé en combinaison avec la touche -3-. En paneaux sur button TURBO (I I I i), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 9.

3- Marche / arrêt de l’éclairage. Appuyez sur la touche et,

pendant qu’elle clignote, réglez l’intensité de l’éclairage avec le pupitre tactile progressif -2-.Problème Cause / Solution Les lampes ne fonctionnent pas Une modification peut être nécessaire, mais vérifiez d’abord que la lampe est correctement positionnée et que le contact est correct. N’oubliez pas que les lampes ne sont pas couvertes par la garantie. Débranchez le capot avant de manipuler les lampes. Utilisez des lampes ayant les mêmes propriétés que celles décrites sur la plaque signalétique. Il est conseillé d’utiliser des lampes fournies par le fabricant de la hotte. Le moteur fonctionne, mais il semble avoir demandé des performances ou une capacité d’extraction La vitesse sélectionnée est trop faible / Sélectionnez une vitesse plus élevée Vérifiez le filtre métallique (filtre à graisse). S’il n’a pas été lavé récemment, il peut être bouché avec de la graisse ou de la saleté. Démontez-le et lavez-le dans de l’eau chaude et du détergent, et laissez-le sécher avant de le réassembler. Assurez-vous que le tube de sortie d’air n’a pas été obstrué. La hotte fonctionne, mais l’odeur de la nourriture persiste. Si vous utilisez la hotte en mode recirculation, le filtre à charbon actif doit être remplacé. La hotte ne fonctionne pas Vérifiez que la hotte est connectée à l’alimentation. Vérifiez que les fusibles ou l’automate n’ont pas sauté. La cloche ne fonctionne toujours pas Si, après avoir vérifié les points mentionnés ci-dessus, votre problème n’a pas encore été résolu, contactez le service technique ou votre distributeur.

4- Active et désactive la minuterie d’extraction.

5- Témoin indicateur / touche d’avertissement de nettoyage des

filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l’alerte une fois le filtre propre ou remplacé. Minuterie: l’extracteur fonctionne 2 min. à la vitesse choisie et 2 min. supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête et que l’éclairage s’éteigne. Pupitre tactile TC5V (illustration P5) 1-Marche / arrêt d’extraction. 2-Vitesse d’extraction - touche: SILENT, 1ère, 2ème, 3ème et TURBO vitesses. En paneaux sur button TURBO (T), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 3. Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure bas à une vitesse 3.

3- Activer et désactiver la minuterie de l’extracteur. Indicateur

d’avertissement de nettoyage des filtres 4-Marche / arrêt de l’éclairage. 5-Bouton-poussoir de diminution d’intensité de lumière 6-Bouton-poussoir (6 ) d’augmentation d’intensité de lumière Minuterie: l’extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu’à ce qu’il s’arrête. Avertissement de nettoyage du filtre: lorsque le capot est éteint et que l’indicateur de minuterie clignote, les filtres à graisse doivent être nettoyés. Pour arrêter le clignotement, appuyez sur l’indicateur de la minuterie, et le compteur des heures de fonctionnement de la sonnerie sera remis à 0. Entretien de la hotte Attention: coupez toujours l’alimentation électrique avant d’intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé. Nettoyage externe : utilisez du détergent liquide, non corrosif et évitez l’utilisation de produits de nettoyage abrasifs et de dissolvants. N’utilisez pas de dispositifs de nettoyage à haute pression ou à vapeur. Filtres à graisse (Fig. 5): Il y a risque d’incendie si le nettoyage n’ est pas effectué conformément aux instructions Pour cela, démontez les filtres et lavez-les à l’ eau chaude et avec du détergent neutre. Ne pas utiliser de liquide de rinçage. Si vous utilisez un lave-vaisselle (les pièces métalliques pourraient noircir sans que leur bon fonctionnement ne soit affecté), disposez les filtres à la verticale afin d’éviter le dépôt de résidus solides. Filtres à charbon actif : ils doivent être remplacés tous les trois mois. Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d’origine du fabricant. Remplacement des ampoules (Fig. 6) Attention: ne manipulez pas les ampoules avant d’avoir coupé l’alimentation électrique et que leur température n’ait baissé. Important: utilisez des ampoules neuves conformément à ce qui apparaît sur la plaque signalétique de la hotte. En cas d’éclairage LED, ne regardez pas directement la lumière. N’utilisez pas d’ampoules dichroïques - risque de surchauffe. Pour obtenir des lampes LED de rechange, contactez le Service technique ou un distributeur de la marque. En cas de panne éventuelle, avant de contacter le service technique, consultez le tableau suivant:Benutzung der Abzugshaube - Sicherheit
