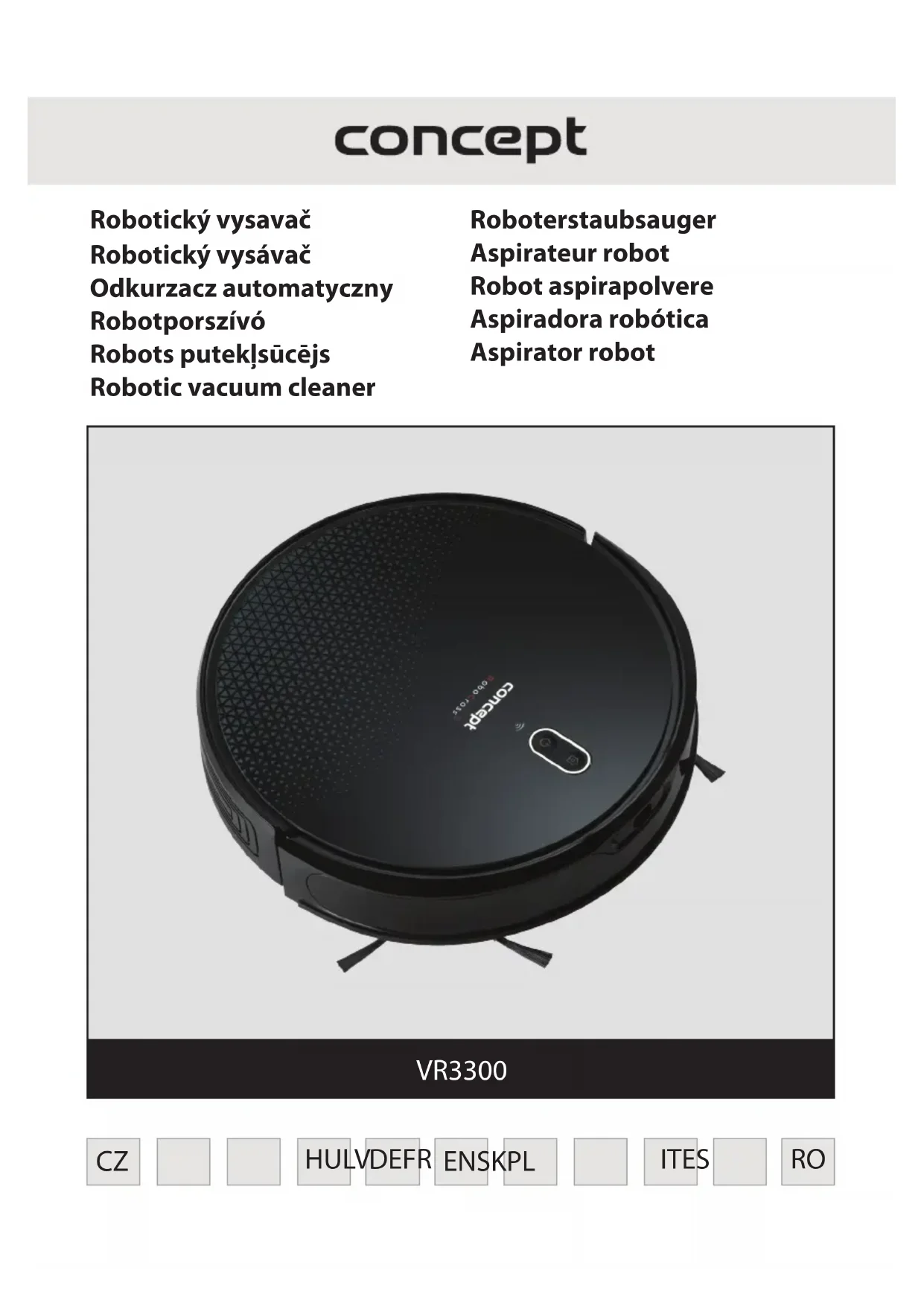

RoboCross VR3300 - Aspirateur Concept - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Marque	Concept
Modèle	RoboCross VR3300
Puissance	35 W
Tension accumulateur	14,4 V
Tension adaptateur	AC 100-240 V, 50/60 Hz
Niveau sonore	≤ 68 dB
Type de batterie	Lithium-Ion 2600 mAh
Autonomie	120 min
Temps de charge	3 heures
Fréquence de fonctionnement	2,4 - 2,4835 GHz
Puissance d'émission max	18,5 dBm
Fonctions de nettoyage	Automatique, local, par zone, par pièce, programmé, zones interdites, zone sans lavage
Modes supplémentaires	Silencieux, Auto Boost, réglage puissance aspiration (4 niveaux), réglage débit d'eau
Contrôle	Application mobile Concept Home, télécommande, boutons sur l'appareil
Capteurs	Anti-chute, anti-collision, latéral, radar (LDS)
Module de lavage	Réservoir d'eau + tissu de nettoyage (amovible)
Contenants	Bac à poussière 2en1 + réservoir d'eau, bac à poussière simple
Filtration	Filtre HEPA + mousse (pour les deux bacs)
Entretien régulier	Nettoyer brosse principale, brosses latérales, bac à poussière, filtres, capteurs, tissu de lavage
Pièces détachées disponibles	Brosses latérales, filtres HEPA + mousse, tissus de nettoyage, brosse de nettoyage, module de lavage
Réparabilité	Confier au centre agréé pour toute intervention interne
Sécurité	Usage domestique, température 0-40°C, ne pas aspirer liquides, ne pas utiliser sur sols humides, éviter câbles au sol

FOIRE AUX QUESTIONS - RoboCross VR3300 Concept

Comment démarrer le robot ?

Appuyez et maintenez le bouton sur l'appareil pendant 3 secondes pour l'allumer. Appuyez brièvement pour démarrer ou suspendre le nettoyage.

Que faire si le robot ne se charge pas ?

Vérifiez que la station d'accueil est branchée et que le voyant est allumé. Nettoyez les contacts de charge sur le robot et la station. Assurez-vous que le robot est bien positionné sur la station.

Comment nettoyer le filtre HEPA ?

Retirez le bac à poussière, puis le filtre HEPA et le filtre en mousse. Rincez-les à l'eau claire sans détergent. Laissez sécher à l'air libre pendant au moins 24 heures avant de les remonter.

Pourquoi le robot ne trouve-t-il pas sa station ?

La station doit être placée avec au moins 0,5 m d'espace libre de chaque côté et 1,5 m devant. Évitez la lumière directe du soleil sur la station. Si le robot est perdu, placez-le manuellement près de la station.

Peut-on utiliser le robot sur de la moquette avec le module de lavage ?

Non, le module de lavage est conçu pour les sols durs. Évitez les tapis ou moquettes car ils pourraient être mouillés. Définissez une zone sans lavage dans l'application pour éviter ces zones.

Comment connecter le robot au WiFi ?

Téléchargez l'application Concept Home. Appuyez simultanément sur les deux boutons de l'appareil pendant 3 secondes jusqu'au signal vocal. Suivez les instructions dans l'application. Assurez-vous d'utiliser un réseau 2,4 GHz.

Que signifie le voyant rouge ?

Un voyant rouge indique un état anormal ou une batterie faible. Vérifiez les messages vocaux ou l'application pour plus de détails.

Comment définir une zone interdite ?

Utilisez l'application mobile pour tracer une zone interdite sur la carte. Le robot ne nettoiera pas dans cette zone. Notez que la zone peut être invalidée si la carte change.

Quelle est la durée de vie de la batterie ?

La batterie lithium-ion dure plusieurs centaines de cycles. Pour maintenir ses performances, gardez le robot chargé quotidiennement et rechargez-le au moins tous les 3 mois en cas de non-utilisation prolongée.

Que faire en cas de code d'erreur vocal ?

Reportez-vous à la section 'Dépannage général' du manuel. Par exemple, 'Erreur 1' indique que le bac à poussière est manquant, 'Erreur 14' que la brosse principale est bloquée. Suivez les instructions pour résoudre.

MODE D'EMPLOI RoboCross VR3300 Concept

Nous vous remercions d'avoir acheté le produit de la marque Concept et nous espérons qu'il vous apportera votre entière satisfaction pendant son utilisation.

Lire attentivement le manuel d'emploi avant la première utilisation et le conserver. Faire prendre connaissance du manuel d'emploi par les autres personnes pouvant manipuler le produit.

Caractéristiques techniques
Puissance 35 W
Tension accumulateur 14,4 V
Tension de l'adaptateur de recharge AC	100-240 V - 50/60 Hz
Niveau sonore ≤ 68 dB
Piles 2600 mAh, Li-Ion
Temps de travail continu 120 min
Durée de chargement complet 3 heures
Gamme de fréquence 2,4-2,4835 GHz
Puissance d'émission (max) 18,5 dBm

IMPORTANT

Avant de brancher l'appareil, vérifier en effectuant un contrôle visuel, si l'unité ne présente pas de signes d'endommagement et n'a pas subi d'endommagement pendant le transport.

PRÉCAUTIONS PARTICULIÈRES DE SÉCURITÉ

• Ne jamais utiliser l'appareil autrement que prévu dans le manuel d'emploi.
• Enlever tous les emballages et autres éléments de marketing avant la première utilisation.
• Avant toute utilisation de l'appareil, enlever tous les objets du sol qui pourrait gêner lors du nettoyage (câbles, papiers, vêtements, nappes et rideaux jusqu'au sol).
• Utiliser uniquement des accessoires et des pièces de rechange d'origine destinés à ce modèle.
• S'il y a des escaliers dans la zone que l'aspirateur robot nettoie, il est essentiel de définir une zone restreinte ou d'empêcher l'aspirateur de tomber dans les escaliers.
• Ne pas s'assoir sur l'aspirateur et ne pas placer d'autres objets dessus.
• L'appareil ne doit être utilisé que pour un usage domestique et à une température comprise entre 0 °C et 40 °C.
• Avant toute utilisation, assurez-vous que le bac à poussière 2en1 + le réservoir d'eau (si vous souhaitez passer la serpillière, utilisez également le module de lavage avec le tissu de nettoyage) ou le bac à poussière sont

correctement montés.

• Attention à ne pas garder les cheveux, les vêtements, les doigts ou toute autre partie du corps à proximité de la brosse principale. Maintenir la brosse principale et la partie aspirante de l'aspirateur propres, supprimer les cheveux et la poussière qui peut réduire les performances de l'aspirateur et la qualité du nettoyage.
• Ne pas utiliser l'appareil sur des sols mouillés ou humides.
• Ne pas aspirer de liquides, cigarettes allumées, éclats de verre, objets coupants, allumettes et autres substances inflammables, gros morceaux de papier, sachets en plastique ou tout autre objet susceptible d'endommager l'aspirateur.
• Lors de l'utilisation, ne pas laisser l'aspirateur passer sur les câbles librement posés.
• Pendant l'entretien et le nettoyage, l'appareil doit être en position d'arrêt.
• La lumière directe du soleil peut réduire la sensibilité des capteurs infrarouges de l'aspirateur. Éviter la lumière directe du soleil.
• La moquette doit être fixée lorsque vous passez la serpillière afin que le robot ne roule pas dessus pendant le nettoyage. Si un tissu de nettoyage avec un réservoir d'eau est installé sur l'aspirateur, la moquette risque d'être mouillée de manière indésirable. Une zone restreinte peut être définie dans l'application mobile Concept Home. Ne pas placer l'appareil à un endroit depuis lequel il pourrait facilement tomber (table, chaises).
• Avant de recharger l'appareil, s'assurer que le bloc d'alimentation est correctement branchée.
• Si le robot est équipé d'un module de lavage avec tissu de lavage et que vous souhaitez le recharger, retirez toujours le module de lavage du robot avant de le recharger.
• Dans des conditions de température extrême ou en cas d'utilisation incorrecte, la batterie peut présenter des fuites de liquide. Si ce liquide entre en contact avec la peau, il est impératif de la rincer immédiatement à l'eau courante. En cas de contact avec les yeux, les rincer immédiatement à l'eau courante pendant au moins 10 minutes. Contactez un médecin.
• Si vous souhaitez vous débarrasser du produit, commencez par déconnecter la batterie de l'appareil.
• Lors de transport de l'appareil ou si l'appareil n'est pas utilisé pendant une longue période, mettre l'interrupteur en position d'arrêt. Cela prolonge la vie de la batterie.

FR

concept

concept

FR

• S'assurer que la tension de secteur correspond bien à celle marquée sur la plaque signalétique. L'appareil ne doit pas être branché sur des multiprises ou à l'aide des rallonges.
• Lorsque vous débranchez la station de charge de la prise de courant, ne tirez jamais sur le cordon d'alimentation, mais saisissez la fiche et retirezla. Ne manipulez pas la fiche ou l'appareil avec des mains mouillées.
• Ne pas permettre de laisser utiliser l'appareil comme un jouet.
• Ne jamais nettoyer l'appareil à l'aide des agents abrasifs ou des produits chimiques agressifs.
• L'appareil est exclusivement destiné à un usage domestique, il n'est pas prévu à des fins commerciales.
• Ne jamais plonger le cordon d'alimentation, la fiche ou l'appareil dans de l'eau ou d'autres liquides.
• Ne pas essayer de réparer l'appareil par ses propres soins. Contacter le centre agréé et empêcher le risque de blessure lors d'une manipulation non professionnelle.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques ou mentales réduites ou le manque d'expérience et de connaissances, si elles sont supervisées ou ont reçu des instructions pour utiliser l'appareil d'une manière sûre et comprennent les dangers potentiels. Les enfants de moins de 8 ans ne sont pas autorisés à réaliser les opérations de nettoyage ou d'entretien que sous la surveillance. Maintenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans. Ne pas laisser les enfants jouer avec l'appareil.
• Permettre l'accès à l'appareil aux enfants de l'âge inférieur à 3 ans que sous la surveillance.
• Le fabricant et l'importateur dans l'Union européenne ne sont pas responsables des dommages causés par le fonctionnement de l'appareil, tels que blessures, brûlures, incendie, dommages causés sur les autres objets, etc.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par un centre d'entretien agréé pour éviter une situation dangereuse. Il est interdit d'utiliser l'appareil avec un cordon d'alimentation endommagé.
• L'aspirateur robot doit uniquement être utilisé avec l'adaptateur secteur d'origine fourni. Pour éviter une situation dangereuse, n'utilisez jamais un autre type d'adaptateur.

En cas de non-respect des recommandations du fabricant, la garantie concernant la réparation est annulée. Vérifier soigneusement d'avoir bien déballé tous les accessoires. Nous vous recommandons de conserver la boîte en papier d'origine, le manuel d'utilisation et le matériel d'emballage pendant toute la période de garantie.

DESCRIPTION DU PRODUIT

1 Contrôles
2 Verre supérieur
3 Point laser
4 Pare-chocs
5. Capteurs anti-chute
6. Contacts de charne
7 Roue centrale

8 Brosses latérales
9 Couvercle de la batterie
10 Roue de déplacement gauche et droite
11 Couvercle de la brosse rotative
12 Brosse rotative
13 Interrupteur marche/arrêt

1. Couvercle de filtre
   2 Touche pour retirer le bac
   3 Capteur latéral

Bloc d'alimentation

1 Corps
1 Corps de la station 2 Couvercle inférieur
2 Couvercie l'interieur 3 Vouvet de cheps
3 Voyant de charge
4 Emplacement de la transmission du signal
5 Contacts de la station
6 Fente pour le câble
7 Connecteur

Liste de composants

1 Brosse rotative
2. Couvercle de la brosse rotative
3 Télécommande
4 Filtre HEPA + mousse pour conteneur 2en1
5 Filtre HEPA + mousse pour bac à poussière
6 Tissus de nettoyage
7 Paire de brosses latérales

1

2

8 Brosse de nettoyage
9 Module d'essuvage
10 Récipient à poussière 2en1 + réservoir d'eau
11 Bac à poussière
12 Station d'accueil
13 Adaptateur

10

3

4

5

11

13

FONCTIONS CLÉES

Nettoyage marche / arrêt

• Appuyer court pour démarrer ou suspendre le nettoyage.
• Appuyer et maintenir pendant 3 secondes pour allumer ou éteindre l'appareil.
• Appuyer pendant 15 secondes pour forcer la mise en arrêt de l'appareil dans des situations inhabituelles.
  Recharge / nettoyage local
• Appuyer court pour démarrer la charge ou la pause.
  • Appuyer court pour démarrer le nettoyage local.
  Voyant
  • Bleu: Fonctionnement normal ou charge
• Rouge: État anormal ou batterie faible
  Réinitialiser le WiFi
• Appuyer simultanément sur les deux boutons pendant 3 secondes,

INSTALLATION

1. Brancher le cordon d'alimentation.

Note:

- Prévoir un espace d'au moins 0,5 m de chaque côté de la station d'accueil et d'au moins 1,5 m devant la station.

• Si le cordon d'alimentation est tendu verticalement vers le sol, l'appareil peut être retiré et le bloc d'alimentation peut être mise hors tension.

• Le voyant de charge est toujours allumé lorsque la station d'accueil est branchée sur le réseau.

• Ne pas déplacer le bloc d'alimentation et ne pas l'exposer à la lumière directe du soleil.

Note : La lumière directe du soleil interfère avec le signal du bloc d'alimentation et l'appareil ne pas revenir correctement dans le bloc d'alimentation.
3. Installation des brosses latérales

Assurez-vous que les repères de la brosse latérale gauche (L) et de la brosse latérale droite (R) correspondent aux repères L et R sur le capot inférieur. Appuyez sur les brosses latérales L et R jusqu'à ce que vous entendiez un «clic».

1. Mise en service et rechargement

Pour allumer le robot, maintenir appuyé le bouton Ⓔ. Si le voyant d'alimentation est normalement allumé, charger le robot dans le bloc d'alimentation.

Note : Si l'appareil ne démarre pas en raison d'une batterie faible, le charger dans le bloc d'alimentation et l'appareil démarrera automatiquement. Le robot ne peut fonctionner normalement que lorsque le niveau de la batterie est ≥15%.

1. Connexion à l'application mobile (ignorer cette étape)

Lire les instructions de connexion Wi-Fi et connecter l'application mobile.

1. Commencer le nettoyage

Après avoir allumé le robot, appuyer court sur le bouton du robot ou commencer le nettoyage en utilisant l'application mobile ou la télécommande (vous pouvez mettre l'appareil en pause en appuyant sur n'importe quel bouton pendant l'utilisation du robot).

Note :

• L'aspirateur robot ne peut pas être utilisé pour aspirer des liquides.
- Si le niveau de charge de la batterie est inférieur à 15%, l'appareil ne peut pas fonctionner. Dans un tel cas, recharger le robot.
- Si le niveau de la batterie est inférieur à 15%, l'appareil revient automatiquement à son bloc d'alimentation.
- Avant l'utilisation, éliminer tous fils électriques (y compris le câble d'alimentation du bloc d'alimentation) trainant sur le sol pour prévenir tout court-circuit ou dommages des objets ou des fils lorsque que l'appareil s'emmèle dans ces derniers.
7. Installation du module de lavage

a) Installation du chiffon d'essuyage : Collez le tissus de nettoyage directement au fond du module d'essuyage.

Appuyer sur le bouton au centre du réservoir et maintenir appuyé, puis le faire glisser horizontalement le long de la face arrilère du robot. Le module 2en1 est correctement en place lorsque vous entendez un « clic » et l'appareil émet un message vocal. Insérer le module de lavage après le réservoir 2en1. Lorsque vous entendez un « clic », le module est correctement en place.

1. Retrait du module de lavage

Une fois le travail du robot terminé, appuyer sur les verrous de deux côtés, retirer le module de lavage, vider l'eau du réservoir 2en1 et nettoyer le chiffon (ne pas manipuler et ne pas retourner le robot pendant le nettoyage).

1. Consignes d'utilisation du module de lavage

2. Ne pas utiliser le module de lavage sans surveillance.

3. Pour des mesures de sécurité, assurez-vous que le module de lavage soit retiré lors de la recharge ou lorsque le robot n'est pas utilisé.
4. Ne pas tenter de laver un tapis.
5. Pour un meilleur résultat, le module de lavage doit être utilisé après avoir balayé ou aspiré le sol trois fois.
6. Pour remplir le réservoir d'eau ou nettoyer le chiffon pendant le fonctionnement du robot, arrêter, retirer et mettre en place le module de lavage conformément aux étapes 8 et 9. Ne pas manipulier et ne pas retourner l'appareil pour éviter les erreurs de positionnement et la perte de carte.
7. La fonction de lavage du robot est conçue pour le lavage et facilite le nettoyage en profondeur. Cependant, il ne peut pas enlever les saletés tenaces et remplacer ainsi le travail humain.
8. Pour améliorer l'efficacité de lavage, nous vous recommandons de humidifier le chiffon avant le travail.

USAGE

MARCHE / ARRET

Appuyer et maintenir appuyé le bouton 📊 pendant 3 secondes, le voyant s'allume et l'appareil démarre. Appuyer long le bouton 📊 pendant 3 secondes lorsque l'appareil est en mode veille, et l'appareil s'arrête.

FR

concept

concept

FR

NOTE : L'appareil ne peut pas être arrêté pendant que le rechargement est en cours.

NETTOYAGE / SUSPENSION

Après la mise en marche du robot appuyer court sur le bouton ⏻ de l'appareil ou démarrer l'appareil via une application mobile ou la télécommande (appuyer sur n'importe quel bouton pour suspendre le robot).

CHARGE

Mode automatique : Le robot retourme automatiquement à la station d'accueil après son travail.

Mode manuel : En état de pause, appuyer court sur le bouton pour démarrer la recharge ou pour contrôler l'appareil à l'aide de l'application mobile ou de la télécommande. Lors de la charge, le témoin lumineux dignote. Après une charge complète, il s'éteint et seul le bouton (et allumé.

Note : Si l'appareil ne trouve pas son bloc d'alimentation, il reviendra automatiquement à sa position d'origine. Dans ce cas, remettre manuellement l'appareil à son bloc d'alimentation.

NETTOYAGE AUTOMATIQUE COMPLET

Une fois l'aspirateur robot activé, il effectue une recherche et génère une carte et la divise intelligemment en zones. Il aspire ensuite en profondeur les zones une à une le long du mur et planifie la trajectoire de nettoyage en courbes ou en S. Après le nettoyage, le robot retourne automatiquement à la base de chargement.

Note: Ne pas manipuler en excès le robot pendant le nettoyage. Après le déplacement, placez le robot dans sa position d'origine. Lorsqu'il redémarre, il essaiera de déterminer sa position. Un positionnement réussi sera suivi d'un parcours du chemin planifié et d'un nettoyage continu. Si le positionnement échoue, le robot annule la tâche précédente, crée une carte et effectue un nettoyage à nouveau. Même s'il ne trouve pas sa station de recharge.

NETTOYAGE LOCAL VIA UNE APPLICATION

Lorsque la zone locale nécessite un nettoyage plus approfondi, l'utilisateur identifie une zone de 1,5 m x 1,5 m sur l'application cartographique qu'il souhaite nettoyer. L'appareil se déplace automatiquement dans cette zone et commence le nettoyage.

Si vous ne pouvez pas contrôler le robot à l'aide de l'application mobile, déplacez le robot manuellement à proximité de la zone à nettoyer. Appuyer sur le bouton pendant 3 secondes et le robot effectuera un double nettoyage dans la zone de 1,8 x 1,8 m centrée dans sa position de départ.

NETTOYAGE PAR ZONE

Utilisez l'application mobile pour définir la taille et l'emplacement de la zone à nettoyer. Le robot nettolera dans les zones que vous avez définies.

NETTOYAGE DES CHAMBRES

Utiliser l'application mobile pour sélectionner les pièces à nettoyer.

ZONE INTERDITE

Utilisez l'application mobile pour configurer une ou plusieurs zones restreintes. Le robot ne nettoiera pas dans ces zones interdites et nettoiera dans d'autres.

Note : Le robot peut atteindre la zone restreinte en raison d'erreurs de positionnement, d'erreurs de capteur ou d'autres raisons.

- Une zone fermée en permanence peut être invalidée en raison d'un changement de position important de la station de recharge et des meubles. Par conséquent, essayez de ne pas déplacer le robot ni interférer avec le robot pendant le nettoyage.

- La zone d'accès interdit permanent sera révoquée dès que la carte sera restaurée.

ZONE SANS LAVAGE

Utiliser l'application mobile pour définir la zone sans lavage. Si le robot est équipé d'un module d'essuyage, il ne se rendra pas dans cette zone. Si l'appareil ne fait qu'aspirer, il se déplacera dans cette zone.

NETTOYAGE PLANIFIÊ

Vous pouvez définir l'heure de nettoyage fixe à l'aide de l'application mobile. Le robot commence automatiquement le nettoyage à l'heure programmée et retourmera à la station d'accueil lorsqu'il aura terminé.

REINITIALISER le WIFI

Si le téléphone mobile ne peut pas se connecter à l'appareil en raison de la configuration du routeur et du mot de passe, ou pour d'autres raisons, appuyer simultanément sur le bouton ⏻ et le bouton pendant 3 secondes jusqu'à ce que le message vocal. Le voyant clignote en bleu - la réinitialisation du wifi a réussi. Suivez les instructions de l'application pour vous reconnecter.

MODE SILENCIEUX

Vous pouvez activer le mode silencieux dans l'appli ou avec la télécommande. Le robot désactivera tous les messages vocaux. Le nettoyage programmé sera supprimé pendant la durée définie - la durée du mode peut être réglée dans l'application.

AUTO BOOST

Lorsque le tapis est détecté, la force d'aspiration augmente automatiquement au plus haut niveau.

RÉGLAGE DE LA PUISSANCE D'ASPIRATION

Vous pouvez désactiver la puissance d'aspiration

ou la régler à l'aide de l'application mobile ou de la télécommande.

La puissance d'aspiration peut être réglée sur faible, moyenne, élevée ou maximale.

RÊGLAGE DU DÉBIT D'EAU

Vous pouvez régler le débit d'eau à l'alde de l'application mobile. Le débit d'eau ne peut pas être modifié sur la télécommande. Le débit sera réglé sur le niveau moyen. Utiliser l'application mobile pour régler le débit d'eau.

UTILISATION DE LA TÉLÉCOMMANDE

1. Nettoyage automatique/pause

2. Mouvement vers l'avant

3. Rotation vers la gauche

4. Réglage de la puissance d'aspiration

5. Mode silencieux

6. Désactivation/activation de l'éclairage des boutons

7. Démarrage/arrêt de la charge

8. Toumer à droite

9. Trouver le robot

10. Réglage du débit d'eau

11. Nettoyage local

Note : Pour vous assurer que tous les réglages sont efficaces, vous devez pointer la télécommande vers l'avant du robot aspirateur pas loin de celui-ci.

ENTRETIEN QUOTIDIEN

Brosse principale (à nettoyer régulièrement)

1. Retourner le robot et appuyer sur le verrou du couvercle de la brosse principale pour pouvoir le retirer.

2. Enlever la poussière de l'intérieur du robot et de la brosse principale en utilisant une petite brosse, nettoyer la brosse principale.

3. Remettre en place la brosse principale et appuyer

fermement sur le couvercle jusqu'à ce que le verrou s'enclenche.

Brosses latérales (à nettoyer régulièrement)

1. Retoumez le robot et tirez les brosses latérales vers le haut.

2. Retirez les cheveux et la saleté et remettez les brosses latérales en place en les enfonçant. Assurez-vous que la brosse latérale gauche (L) et la brosse latérale droite (R) correspondent aux symboles L et R sur le couvercle inférieur de l'aspirateur.

Remarque : Il est recommandé de changer les brosses latérales tous les 3 à 6 mois pour garantir leur efficacité,

Bac à poussière et grille de filtre (à nettoyer

régulièrement)

1. Appuyer sur le bouton et tirer le bac à poussière à l'arrière.

2. Ouvrir et nettoyer le bac à poussière.

Nettoyage de la grille du filtre (à nettoyer

règulièrement)

1. Après une utilisation prolongée, retirez le filtre HEPA et le filtre en mousse.

2. Rincer les filtres avec de l'eau propre.

3. Essuyer les différentes parties et laisser sécher librement.

4. Après séchage, les assembler dans l'ordre correct: grille - filtre en mousse - filtre HEPA.

• Rincer la grille du filtre à l'eau claire sans ajouter des détergents.
• Ne nettoyez pas la grille du filtre avec une brosse ou vos dolgts.
• Laisser le gril du filtre sécher à l'air pendant au moins 24 heures.

Module de lavage (à nettoyer après chaque utilisation)

1. Retirer et nettoyer le tissu.

2. Faire sécher le réservoir d'eau.

Capteurs (à nettoyer régulièrement)

Nettoyer les capteurs avec un chiffon doux comme suit :

1. Maintenez le robot hors tension pendant le nettoyage. Nettoyez le capteur latéral, les capteurs de chute, le laser à

point situé à l'avant et les contacts de charge situés à la base du robot (voir le dessin pour la description du produit).

1. Débranchez la station d'accueil du secteur et nettoyez les contacts de charge de la station d'accueil ainsi que le point de transmission du signal de la station d'accueil.

Batterie

- Le robot est équipé d'une batterie lithium-ion haute performance. Pour maintenir les performances de la batterie, gardez l'appareil chargé tous les jours.

- Si l'appareil n'est pas utilisé pendant une longue période, débrancher et ranger le robot. Charger la batterie au moins tous les 3 mois pour éviter l'endommagement en raison d'une décharge excessive.

Mise à jour du firmware

Utiliser l'application mobile pour mettre à jour le firmware. Si un nouveau firmware est détecté, procéder à la mise à jour sur invite. Lors de la mise à jour du firmware, le niveau de la batterie doit être ≥50% et l'appareil doit se trouver dans son bloc d'alimentation.

PROBLÈMES COURANTS

Problème Solution
Impossible de mettre en marche l'appareil	• Si la batterie est faible, mettre l'appareil dans son bloc d'alimentation et aligner les broches, l'appareil démarrera automatiquement (si le robot est complètement éteint, il peut redémarrer automatiquement après un certain temps).• N'utilisez pas l'appareil si la température ambiante est inférieure à 0 °C ou supérieure à 40 °C.
Impossible de recharger l'appareil	• Déplacer le robot hors son bloc d'alimentation, assurez-vous que le voyant du bloc d'alimentation soit allumé et que les deux extrémités de l'adaptateur d'alimentation du bloc d'alimentation soient correctement connectées.• En cas de mauvais contact, nettoyer les points de contact du bloc d'alimentation et les broches de charge du robot ou tournez le brosseau latéral de façon à ce qu'il n'obstrue pas le contact.
Impossible de recharger l'appareil	Le robot est trop loin du bloc d'alimentation, e placer à proximité du bloc d'alimentation et réessayer.
Comportement anormal Arrêter et réinitialiser le robot.
Le robot émet un bruit anormal lorsqu'il est en marche	La brosse principale, la brosse latérale ou la roue peuvent être bloquées avec des objets étrangers, arrêter le robot et enlever les corps étrangers.

La capacité de nettoyage est réduite ou de la poussière tombe de l'appareil	Le bac de poussière est trop plein. Videz-le.Le filtre est obstrué. Nettoyez-le ou remplacez-le.La brosse principale est enveloppée de corps étrangers, nettoyez-la.
Impossible de connecter le WiFi	Un mauvais signal WiFi. Verifiez que la couverture WiFi correcte est disponible.Le WiFi est connecté de manière inhabituelle. Réinitialisez le WiFi, téléchargez la dernière application et essayez de vous reconnecter.Le mot de passe n'est pas entré correctement.Il y a un routeur pour la bande de fréquences 5 GHz, le robot aspirateur est équipé uniquement pour la bande de fréquences 2,4 GHz.
Le nettoyage prévu n'a pas eu lieu	Si le niveau de la batterie est faible, le nettoyage programmé ne peut être démarré que si le niveau de la batterie est d'au moins 30%.
Le robot consomme de l'énergie lorsqu'il est dans son bloc d'alimentation?	Le robot consomme une petite quantité d'énergie lorsqu'il est placé en permanence dans son bloc d'alimentation, ce qui permet les meilleures performances de la batterie.
Le robot doit-il être chargé pendant 16 heures pour les 3 premières utilisations ?	La batterie au lithium peut être utilisée immédiatement après la charge et n'a aucun effet mémoire.

DÉPANNAGE GÉNÉRAL

Message sonore Le problème
Erreur 1 : Oh dear! I cannot find the dust collector	Le nettoyage a commencé après avoir retiré le bac à poussière. Insérer le bac.
Erreur 2 : Please check if the radar on top has been covered or blocked	Le capteur supérieur est couvert ou placé dans une zone ouverte (dans la zone de 6x6 m ^2 pas d'obstacle).
Erreur 3 : Please place me in a new location and try again	Ramassez le robot ou soulevez-le en l'air.
Erreur 4 : Please scrub the cliff sensor, and restart me from a new location	Le capteur anti-chute est couvert ou situé en hauteur.
Erreur 5 : Please scrub the front sensor, and restart me from a new location	Le capteur infrarouge anti-collision est sale ou couvert.
Erreur 6 : Please scrub the right-hand sensor, and restart me from a new location	Le capteur latéral est sale ou recouvert.
Erreur 7 : Please scrub the radar housing on top, and restart me from a new location	Le capteur radar anti-collision est sale ou couvert.
Erreur 8 : Please check if the bumper has been blocked in some way	Le capteur de bord ou le capteur anti-collision est coincé.
Erreur 9 : Master, please clean the dust container and filter	Le bac à poussière est plein ou le filtre doit être remplacée.
Erreur 10 : Dust container has been removed, please clean the container and filter	Une fois le défaut 9 signalé, l'utilisateur a retiré le bac à poussière ce qui a déclenché une erreur 10.
Erreur 11 : I'm stuck, please help me! Le robot est coïncé quelque part.

FR

concept

concept

FR

Erreur 12: Please place me correctly! Le robot est incliné.
Erreur 13: Please check if my wheels have become blocked somewhere	La roue motrice est coincée ou emmélée.
Erreur 14: Please check if the main brush has become stuck	La brosse principale est emmélée ou coincée.
Erreur 15: Please check if the side brushes have become stuck	La brosse latérale est emmélée ou coincée.
Erreur 16: What's going on? Where is the docking station?	Le bloc d'alimentation introuvable ou non connecté.
Erreur 17: Oh dear! Program error, please restart me	Condition anormale due à une anomalie inconnue, redémarrez le robot.
Erreur 18: Error encountered initiating shutdown	Le robot alerte l'utilisateur et s'arrête automatiquement ou se recharge.
Erreur 19: Low battery, please recharge	Lorsque le niveau de charge de la batterie est trop faible, le robot n'est pas à son bloc d'alimentation et démaire le nettoyage (le niveau de charge de la batterie est inférieur à 10%).
Erreur 20: To shut me down, please place me away from the docking station	Pour éteindre le robot, retirez-le de la station d'accueil.
Error 21: Collecting fan motor error Essayez de rebrancher	le câble de chargement. Si le problème persiste, contactez le service après-vente.

CONNECTIVITÉ ET COMPATIBILITÉ SANS FIL

• La société Jindřich Valenta - CONCEPT ne sera en aucun cas responsable des dommages accessoires, indirects ou consécutifs, ni de toute perte de données ou perte due à une fuite d'informations lors d'une communication sans fil.
• Une communication sans fil réussie ne peut pas être garantie à 100% sur tous les appareils intelligents et les réseaux Wifi (routeurs). En raison de la variété d'appareils sur le marché, il peut y avoir des cas où le caractère ou la spécification d'un appareil intelligent ou d'un réseau Wifi (routeur) donné rendent la connexion impossible ou est en quelque sorte perturbé. En outre, un certain nombre de facteurs, notamment la configuration matérielle et logicielle, affectent également le succès de la communication Wifi sans fil. La connexion entre le robot et votre réseau Wifi peut également être affectée par les réseaux Wifi environnants, qui peuvent être réglés au même canal et donc interférer avec la connexion (par exemple des banlieues, des immeuble d'habitation, etc.). Ces faits ne peuvent pas être un motif de faire une réclamation de l'appareil.
• L'application est détenue et exploitée par un tiers (ci-après « le Sujet ») différent de Jindfich Valenta - CONCEPT (ci-après « le Vendeur »). Aucune donnée personnelle n'est transférée au Sujet par le Vendeur. Lors de son inscription à l'application, le client communique ses données personnelles directement au Sujet, qui devient l'administrateur de ses données personnelles. L'application et la protection associée des données personnelles sont règles par les règles applicables du Sujet.

Compatibilité :

Système d'exploitation pour appareil intelligent - Android 5.0 et supérieur

- IOS 9.0 et supérieur

Réseau Wifi - 2,4 GHz

- sécurité WPA1 et WPA2 (WPA2 recommande)

MISE EN GARDE : L'appareil ne peut pas être utilisé sur des réseaux Wifi sécurisés IEEE 802.1X (généralement des réseaux Wifi d'entreprise).

COMMANDE VIA L'APPLICATION

Avant de pouvoir contrôler l'appareil via l'application, il est nécessaire de le connecter à votre smartphone et de permettre l'accès à votre réseau WiFi.

Distance recommandée : moins de 4 mètres.

Assurez-vous que la distance entre le purificateur d'air, le routeur et votre smartphone soit suffisante pour permettre de les appairer.

Télécharger, installer l'application et appairer l'appareil

Note : Apparier l'aspirateur avec une batterie chargée ou directement avec l'aspirateur placé dans la station de recharge.

1. Scanner le code QR ci-dessous (figure 1) ou rechercher «Concept Home» sur Google Play ou l'App Store et le télécharger sur votre smartphone.
2. Si vous avez déjà un Concept Home, ouvrez l'application, connectez-vous et continuez en suivant les instructions pour appairer votre smartphone.
3. Appuyez simultanément sur les deux boutons de commande de l'aspirateur et maintenez-les enfoncés jusqu'à ce que le signal vocal d'appairage du robot retentisse. Le voyant wifi situé sous le couvercle supérieur de l'aspirateur clignote.
4. Appuyer ensuite sur + ou ajouter un appareil dans l'application.
5. Une liste d'appareils apparaît, sélectionner dans la liste.
6. Saisir votre réseau wifi et votre mot de passe ou ces derniers seront remplis automatiquement.
7. Continuer selon les instructions de l'application
8. Accéder aux paramètres wifi de votre appareil mobile, se connecter au wifi SmartLife-xxx et attendre qu'il se connecte.
9. Revenir ensuite à l'application et attendre l'appariement. Après l'appariement, vous pouvez commencer à contrôler l'appareil à l'aide de l'application mobile.

ATTENTION AUX PROBLÈMES D'APPARIEMENT

• Vérifiez que le mot de passe saisi de votre réseau WiFi est correct.
  • L'appareil ne supporte que les réseaux WiFi 2,4 GHz.
• Le routeur est submergé par la connexion de nombreux autres appareils (en particulier dans les lotissements ou de grandes concentrations d'appareils intelligents connectés). Pour un fonctionnement stable, il est nécessaire que le signal Wifi atteigne la zone de l'utilisation prévue de l'aspirateur et soit en même temps suffisamment fort.
• redémarrez l'aspirateur ainsi que le smartphone et répétez la procédure;
• si possible, essayez de redémarrer le router Wifi;
• Si votre smartphone exécute Android 6.0 et supérieur, vous devez activer la détection de position.
• Une fois l'aspirateur apparié avec votre smartphone via l'application « Concept Home », ne pas manipuler ou ne
  pas déplacer la station de recharge. L'aspirateur utilise la station de recharge comme point de repère sur la carte.
• En déplaçant la station de recharge, vous risquez de perdre la carte générée, y compris les zones de nettoyage sélectionnées et les zones restreintes ! L'aspirateur crée une nouvelle carte, qui remplace la carte d'origine.

fig. 1

fig. 2

fig. 3

fig. 5fig. 4

fig. 6 fig. 7 fig. 8 fig. 9 fig. 10

fig.11

fig. 12 fig. 13 fig. 14

ENTRETIEN

Les opérations de maintenance ou les réparations de plus grande étendue nécessitant une intervention sur les composantes internes de l'appareil ne peuvent être effectuées que par un centre d'entretien agréé.

PROTECTION DE L'ENVIRONNEMENT

• Préférer le recyclage des emballages et des appareils à la fin de leur durée de vie.
• Le carton est à remettre dans le centre de collecte sélective.
• Les sachets en plastique (PE) sont à remettre dans le centre de collecte sélective pour recyclage.

Recyclage de l'appareil à la fin de sa durée de vie :

La désignation du produit est conforme à la Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Le symbole apposé sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets municipaux. Il est nécessaire de le remettre dans un centre de collecte pour le recyclage des équipements électriques et électroniques. En assurant une élimination conforme de ce produit, vous pouvez empêcher tout impact négatif sur l'environnement et sur la santé humaine résultant de la liquidation non conforme de ce produit. Éliminer le produit en conformité à la réglementation de traitement de déchets. De plus amples informations concernant le recyclage peuvent être obtenues auprès de l'administration locale compétente, les centres de tri de déchets ménagers ou dans le magasin où vous avez acheté votre produit.

Ce produit satisfait aux exigences élémentaires des directives EU applicables.

Le fabricant se réserve le droit d'effectuer les modifications du texte, design et spécifications techniques sans information préalable.

IT

concept

concept

IT

RINGRAZIAMENTO
