Termék típusa	Robot porszívó
Márka	Concept
Modell	RoboCross VR3300
Teljesítmény	35 W
Akkumulátor feszültsége	14,4 V
Adapter feszültsége	AC 100-240 V, 50/60 Hz
Zajszint	≤ 68 dB
Akkumulátor típusa	Lítium-ion 2600 mAh
Üzemidő	120 perc
Töltési idő	3 óra
Működési frekvencia	2,4 - 2,4835 GHz
Maximális kibocsátási teljesítmény	18,5 dBm
Tisztítási funkciók	Automatikus, helyi, zónánkénti, szobánkénti, programozott, tiltott zónák, mosás nélküli zóna
További üzemmódok	Csendes, Auto Boost, szívóteljesítmény beállítása (4 szint), vízáramlás beállítása
Vezérlés	Concept Home mobilalkalmazás, távirányító, készüléken lévő gombok
Érzékelők	Leesésgátló, ütközésgátló, oldalsó, radar (LDS)
Mosómodul	Víztartály + tisztítószövet (eltávolítható)
Tartályok	2 az 1-ben porzsák + víztartály, egyszerű porzsák
Szűrő	HEPA szűrő + hab (mindkét tartályhoz)
Rendszeres karbantartás	Fő kefe, oldalkefék, porzsák, szűrők, érzékelők, mosószövet tisztítása
Elérhető pótalkatrészek	Oldalkefék, HEPA szűrők + hab, tisztítószövetek, tisztítókefe, mosómodul
Javíthatóság	Belső beavatkozáshoz bízza a szakemberre
Biztonság	Háztartási használatra, hőmérséklet 0-40°C, ne szívjon fel folyadékot, ne használja nedves padlón, kerülje a padlón lévő kábeleket

Gyakran ismételt kérdések - RoboCross VR3300 Concept

Hogyan indítsuk el a robotot?

Nyomja meg és tartsa lenyomva a készüléken lévő gombot 3 másodpercig a bekapcsoláshoz. Rövid megnyomással indíthatja vagy szüneteltetheti a takarítást.

Mi a teendő, ha a robot nem töltődik?

Ellenőrizze, hogy a dokkolóállomás be van-e dugva és a jelzőfény világít-e. Tisztítsa meg a töltőérintkezőket a roboton és az állomáson. Győződjön meg arról, hogy a robot megfelelően van elhelyezve az állomáson.

Hogyan tisztítsuk a HEPA szűrőt?

Távolítsa el a portartályt, majd a HEPA szűrőt és a habszűrőt. Öblítse le tiszta vízzel, mosószer nélkül. Hagyja levegőn megszáradni legalább 24 órán át, mielőtt visszahelyezi.

Miért nem találja a robot az állomását?

Az állomást legalább 0,5 m szabad hellyel mindkét oldalon és 1,5 m-rel előtte kell elhelyezni. Kerülje a közvetlen napfényt az állomáson. Ha a robot eltévedt, helyezze kézzel az állomás közelébe.

Használható a robot szőnyegen a mosómodullal?

Nem, a mosómodul kemény padlókhoz készült. Kerülje a szőnyegeket, mert eláznak. Állítson be mosás nélküli zónát az alkalmazásban, hogy elkerülje ezeket a területeket.

Hogyan csatlakoztassuk a robotot a WiFi-hez?

Töltse le a Concept Home alkalmazást. Nyomja meg egyszerre a készülék két gombját 3 másodpercig a hangjelzésig. Kövesse az alkalmazás utasításait. Győződjön meg arról, hogy 2,4 GHz-es hálózatot használ.

Mit jelent a piros jelzőfény?

A piros jelzőfény rendellenes állapotot vagy gyenge akkumulátort jelez. Ellenőrizze a hangüzeneteket vagy az alkalmazást a részletekért.

Hogyan állítsunk be tiltott zónát?

Használja a mobilalkalmazást egy tiltott zóna kijelöléséhez a térképen. A robot nem fog takarítani ezen a területen. Vegye figyelembe, hogy a zóna érvénytelen lehet, ha a térkép megváltozik.

Mennyi az akkumulátor élettartama?

A lítium-ion akkumulátor több száz ciklust bír ki. A teljesítmény fenntartása érdekében tartsa a robotot naponta feltöltve, és hosszabb használaton kívüli időszak esetén legalább 3 havonta töltse fel.

Mi a teendő hangos hibakód esetén?

Olvassa el a kézikönyv 'Általános hibaelhárítás' részét. Például az '1-es hiba' azt jelzi, hogy a portartály hiányzik, a '14-es hiba' pedig azt, hogy a főkefe elakadt. Kövesse az utasításokat a megoldáshoz.

HASZNÁLATI ÚTMUTATÓ RoboCross VR3300 Concept

1. Pripojte napájací kábel.

Poznámka:

- Zabezpečte priestor najmenej 0,5 m po oboch stranách dokovacej stanice a najmenej 1,5 m pred stanicou.

Köszönjük, hogy megvásárolta ezt a Concept márkájú készüléket, és kivánjuk, hogy használata során végig elégedett legyen termékunkkel.

Az első használat előtt figyelmesen tanulmányozza át az egész használati ütmutatót, és órizze meg. Gondoskodjon róla, hogy a terméket kezelő valamennyi személy megismerje az ütmutató tartalmát.

Müszaki adatok
Teljesitményfelvétel 35 W
Az akkumulátor feszültsége 14,4 V
A tápadapter feszültsége AC 100-240 V - 50/60 Hz
Zajszint ≤ 68 dB
Akkumulátor 2600 mAh, Li-Ion
Működési idő 120 perc
A teljes feltöltés időtartama 3 óra
Frekvenciatartomány 2,4-2,4835 GHz
Az adó teljesitménye (max.) 18,5 dBm

FONTOS

Az elektromos hálózathoz való csatlakoztatás előtt szemrevételezéssel ellenőrizze, hogy az egység nem sérült, és a szállítás során sem károsodott.

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

• Ne használja a terméket az ebben az útmutatóban leírtaktól eltérően.
• Az első használat előtt távolítson el a készülékről minden csomagoló- és marketinganyagot.
• Használat előtt távolítson el a padlóról mindent, ami zavarhatja a hatékony és problémamentes takarítást (kábelt, papírt, ruhát, földig érő asztalterítőt és függönyt).
• Csak ehhez a modellíhez való eredeti tartozékokat és pótalkatrészeket használjon.
• Ha a robotporszívó által tisztítandó területen lépcsők vannak, feltétlenül be kell állítani egy korlátozott zónát, vagy más módon meg kell akadályozni, hogy a porszívó leessen a lépcsőn.
• Ne üljön a porszívóra, és ne tegyen rá más tárgyakat.
• A készüléket csak háztartásban, 0 °C és 40 °C közti hömérsékleten használja.
• Használat előtt győződjön meg arról, hogy a 2in1 portartály + víztartály (ha felmosni szeretne, akkor a tisztítószövettel ellátott felmosómodul is) vagy a portartály megfelelően van-e felszerelve.
• Haját, ruháját, ujjait vagy más testrészeit ne tegye a fökefe közelébe. A fökefét

44

15

HU

concept

concept

HU

és a porszívó szívó részét tartsa tisztán, távolítsa el belöle a hajat és a port, mert ezek gyengíthetik a szívási tulajdonságokat és a takarítás minőségét.
- Ne használja a készüléket nedves vagy vizes padlón.
- Ne porszívózzon folyadékot, égő cigarettetát, szilánkokat és éles tárgyakat, gyufát és más gyúlékony anyagot, nagyobb darab papírokat, műanyagzacskót vagy más tárgyakat, amelyek meghibásodást okozhatnak a porszívóban.
- Porszívózás közben ne hagyja, hogy a porszívó átmenjen a szabadon lévő kábeleken.
- A készülék karbantartásakor és tisztításakor a kapcsolót állítsa kikapcsolt állásba.
- A közvetlen napfény korlátozhatja a porszívó infravörös érzékelőjének érzékenységét, ezért óvja a közvetlen fénytöl.
- A szönyeget a felmosáskor rögzíteni kell, hogy a robot ne guruljon rá a tisztítás során. Ha a porszívóra víztartállyal ellátott tisztítószövet van felszerelve, a szönyeg nemkívánatos módon nedves lehet. A Concept Home mobilalkalmazásban beállítható egy korlátozott zóna.
- Ne tegye a készüléket olyan helyre, ahonnan könnyen leeshet (asztal, szék).
- A készülék töltése előtt győződjön meg róla, hogy megfelelően csatlakoztatva van a töltőállomás.
- Ha a robotba felmosószövetet tartalmazó felmosómodul van beszerelve, és azt szeretné feltölteni, a feltöltés előtt mindig távolítsa el a felmosómodult a robotból.
- Szélsőséges hőmérsékleti viszonyok vagy nem megfelelő használat esetén az akkumulátorból folyadék szivároghat. Ha a folyadék a bőréhez ér, azonnal mossa le folyó víz alatt. Ha a szemébe kerül, azonnal öblögesse legalább 10 percig folyó vízzel. Forduljon orvoshoz.
- Ha a terméket meg akarja semmisíteni, először válassza le az akkumulátort a készülékről.
- Amennyiben a készüléket szállítja, vagy sokáig nem használja, állítsa a kapcsolót kikapcsolt állásba. Ezzel meghosszabbítja az akkumulátor élettartamát.
- Ellenőrizze, hogy a csatlakoztatott feszültség megfelel-e a típuscímkén megadott értékeknek. Ne csatlakoztassa a készüléket elosztóhoz vagy hosszabbítóhoz.
- A készüléket soha ne a kábelnél fogva húzza ki az aljzatból, hanem fogja

meg a csatlakozót, és úgy húzza ki.

• Amikor kihúzza a töltőállomást a konnektorból, soha ne húzza ki a tápkábelt, hanem fogja meg a dugót, és húzza le. Ne kezelje a dugót vagy a készüléket nedves kézzel.
• Ne engedje, hogy a készüléket játékra használják.
• A készülék tisztításához ne használjon durva és kémiailag agresszív anyagokat.
• A készülék csak háztartási használatra alkalmas, kereskedelmi használatra nem való.
• Se a tápkábelt, se a csatlakozót, se a készüléket ne merítse vízbe vagy más folyadékba.
• Ne javítsa maga a készüléket. Forduljon szakszervizhez, és előzze meg a szakszerűtlenségből eredő sérülést.
• Ezt a készüléket csak 8 évnél idősebb gyerekek használhatják, és olyan csökkent fizikai vagy mentális képességű személyek, akik felügyelet alatt vannak, vagy ismertették velük a készülék biztonságos használati módját és tisztában vannak az esetleges veszélyekkel. A karbantartást és tisztítást gyerekek nem végezhetik, ha nem idősebbek 8 évnél, és nincsenek felügyelet alatt. A 8 évnél fiatalabb gyerekeket tartsa távol a készüléktöl és a vezetékektöl. Gyermekeknek tilos a készülékkel játszani.
• A 3 évnél fiatalabb gyermekeket meg kell akadályozni benne, hogy hozzáférjenek a készülékhez, ha nincsenek folyamatos ellenőrzés alatt.
• A gyártó és az EU-beli forgalmazó nem felelős a készülék üzemeltetése által okozott károkért pl. sérülés, égés, tűz, más tárgyak értékvesztése stb.
• A tápkábel sérülése esetén annak cseréjét bízza szakszervizre, hogy elkerülje veszélyes helyzetek kialakulását. Sérült hálózati kábellel a készüléket tilos használni.
• A robotporszívót csak az eredeti, hozzá mellékelt tápadapterrel szabad használni. Veszélyes helyzetek kialakulásának elkerülése érdekében soha ne használjon más típusú adaptert.

Ha nem tartja be a gyártó utasításait, az esetleges javításra nem vonatkozik a jótállás.

Gondosan ellenőrizze, hogy kicsomagolta-e az összes tartozékot, javasoljuk, hogy a jótállási idő lejártáig őrizze meg az eredeti papírdobozt, a felhasználói kézikönyvet és a csomagolóanyagot.

HU

concept

concept

HU

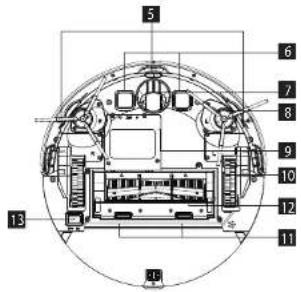

A TERMÉK LEÍRÁSA

1 Vezérlók
2 Felsö üveg
3 Pontlézer
4. Lökhárító
5. Leesésnátló érzékelők
6. Töltő érintkezők
7 Középső kerék

8 Oldalsó kefék
9 Akkumulátorfedél
10. Bal és jobb futökerék
11. Efnókefe burkolat
12. Forgökefe
13 On/Off kancsoló

1 A szúrő fedele
2 Gomb az edény kivételéhez
3 Oldalsó érzékelő

Dokkoló állomás

1. Dokkolá állomás test
2. Alsó burkolat
3. Töltőfény
4. Ipladé helys
5. Dekkeló árintkezők
   3 DORROIO CHITREZOR 4 K/10000000
   6 Kabelbemenet
   7 Koninktor

Az alkatrészek jegyzéke

1 Forgökefe
2 Forgókefe burkolat
3 Távirányitó
4 HEPA + habszúrő a 2 az 1-ben tartályhoz
5. HEPA + habszúrő a portartályhoz
6 Felmosáfei
7. Oldalsó kefe nár

1

2

8 Tisztitökefe
9 Felmosó modul
10. 2 az 1-ben portartály + viztartály
11 Portartály
12 Dokkolöällomäs
13 Adapter

[Non-Text]

10

3

4

5

11

ALAPFUNKCIÓK

Takaritás / bekapcsolás és kikapcsolás

• Rövid megnyomással elindítja vagy megállítja a takarítást.
• 3 másodperces nyomva tartással a készüléket bevagy kikapcsolia.
• 15 másodperces nyomva tartással rendkívüli helyzetben a készüléket kikapcsolásra kényszerítheti.

Töltés / helvi takaritás

• Rövid megnyomással elindítja vagy megállítja a töltést.
• Hosszú megnyomással elkezdi a helyi takarítást.

Kontroll-lámpa

• Kék: Nomál működés vagy töltés
  • Piros: Abnormalis állapot vagy lemerült akkumulátor
  WiFi reset
• Tartsa nyomva egyszerre mindkét gombot 3 másodpercig.

TELEPÍTÉS

1. Csatlakoztassa a tápkábelt.
   Megjegyzés:
2. A dokkoloällomás mindkét oldalán legalább 0,5 m, az

állomás előtt pedig legalább 1,5 m szabad teret kell biztosítani.

• Ha a tápkábel függőlegesen feszül, előfordulhat, hogy a készülék kihúzza, és emiatt a dokkoló állomás kikapcsol.

• A töltésjelzőlámpamindig világit, ha a dokkolóállomás a hálózathoz van csatlakoztatva.

• A dokkoló állomást ne tologassa, és ne tegye ki közvetlen napfénynek.

Megjegyzés: A közvetlen napfény megzavarja a dokkoló állomás jelét, és ezért elképzelhető, hogy a készülék nem tud rá megfelelően visszatérni.
3. Oldalkefék felszerelése

Győződjön meg róla, hogy a bal oldalkefe (L) és a jobb oldal kefe (R) jelzése megfelel az alsö burkolaton feltüntetett L és R megjelölésnek. Nyomja meg a L és R oldalkefét, amig egy kattanást nem hall.

Győződjön meg róla, hogy a bal oldalkefe (L) és a jobb oldal kefe (R) jelzése megfelel az alsó burkolaton feltüntetett L és R megjelölésnek. Nyomja meg a L és R oldalkefét, amig egy kattanást nem hall.

1. Üzembe helyezés és töltés

A robotot a Gomb hosszú megnyomásával kapcsolhatja be. Ha a tápellátás kontroll-lämpája normalisan be van kapcsolva, töltse fel a robotot a dokkoló állomáson.

48

HU

concept

concept

HU

Megjegyzés: Ha a készüléket nem lehet elindítani, mert gyenge az akkumulátor, töltse fel a dokkoló állomáson, és ezután a készülék magától beindul. A készülék csak akkor tud megfelelően működni, ha az akkumulátor töltöttségi szintje ≥15 %.

1. A mobilalkalmazás csatlakoztatása (ezt a lépést átugorhatja)

Olvassa el a WiFi csatlakozásra vonatkozó utasításokat, és csatlakoztassa a mobilalkalmazást.

1. A takarítás megkezdése

A robot bekapcsolása után nyomja meg röviden a ⏻ gombot a roboton, vagy a mobilalkalmazás segítségével kezdje meg a takaritást vagy távirányítóval (menet közben a készülék munkáját bármelyik gomb megnyomásával felfüggesztheti).

Megiegyzés:

• A robotperszívó nem használható folyadékok eltávolítására.
- Ha az akkumulátor töltöttségi szintje 15 % alatt van, a készülék nem tud működni. Ilyen esetben a töltse fel.
- Ha az akkumulátor töltöttségi szintje 15 % alá süllyed, a készülék automatikusan visszatér a dokkoló állomásra.
- Használat előtt távolítsa el a vezetékeket (a dokkoló állomás tápkábelét is) a földről, nehogy áramszünetet okozzon, tárgyak vagy vezetékek sérüljenek, amikor a készülék becsípi őket.
7. A felmosómodul felszerelése

a) A felmosórongy felszerelése; A felmosófejet egyenesen a törlömodul aljára ragassza.

Felmosómodul

Megjegyzés: A felmosórongyot használat után tisztítsa ki, hogy jó állapotban maradjon.

b) Töltse fel a 2az1-ben tartályt: nyissa fel a fedelet, és töltse meg vizzel.

2azl-ben tartály

c) Szerelje fel a modult:

Tartsa lenyomva a tartály közepén lévő gombot, és vízszintesen csüsztassa el a robot hátsó része mentén. A 2az1-ben tartály akkor kerül a helyére, amikor egy kattanást hall, és a készülék hangjelzést ad. A 2az1-ben tartályba tegye be a felmosómodult. Amikor kattanást hall, a modul megfelelően be van téve.

1. A felmosómodul eltávolítása

Amikor a robot befejezi a munkát, nyomja meg a reteszt mindkét oldalon, hátrafelé vegye ki a felmosómodult, öntse ki a vizet a 2az1-ben tartályból, és tisztítsa meg a rongyot (takaritas közben a robotot ne mozgassa és ne fordítsa fel).

1. A felmosómodul használatára vonatkozó utasítások

2. A felmosómodult csak akkor használja, ha szemmel tudja tartani.

3. Biztonsági okokból gondoskodjon róla, hogy a felmosómodul ne legyen a készülékben töltéskor, vagy ha nem használja.
4. Ne próbáljon szönyeget felmosni.
5. A legjobb hatás elérése érdekében a felmosómodult csak a padló háromszoros felseprése vagy felporszivózása után használja.
6. Ha vizet akar hozzáönteni vagy meg akarja tisztitani a rongyot, miközben a készülék működik, állitsa meg, és a 8. és 9. lépés alapján vegye ki, majd tegye vissza a felmosómodult. Ne tolja el és ne forditsa fel a készüléket, nehogy hibás legyen a helymeghatározás vagy elveszen a térkép.
   • A készülék felmosás funkciójának célja a takarékosság, és hozzájárul a mélytakarításhoz is. Nem tudja azonban eltávolitani az erősen megtapadt szennyeződéseket, és ezzel helyettesíteri az emberi erőt.

- A felmosás hatékonyságának növelése érdekében a felmosás előtt a felmosórongyot nedvesítse meg.

HASZNÁLAT

BEKAPCSOLÁS/KIKAPCSOLÁS

Hosszan, 3 másodpercig tartsa lenyomva a Ogombot, a kontroll-lámpa kigyullad és a készülék bekapcsol. Hosszan, 3 másodpercig tartsa lenyomva a Ogombot, amikor a készülék készenléti üzemmódban van, és a készülék kikapcsol.

MEGJEGYZÉS: A készüléket nem lehet kikapcsolni, amikor éppen tölt.

TAKARÍTÁS/SZÜNETELTETÉS

A készülék bekapcsolása után röviden nyomja meg a gombot, vagy indítsa el a készüléket a mobilalkalmazás segítségével vagy távirányítóval (a működést bármelyik gomb megnyomásával szüneteltetheti).

TÖLTÈS

Automatikus üzemmód: A munka elvégzését követően a robot automatikusan visszatér a dokkolóallomásra.

Kézi üzemmód: Szünetelő állásban a gomb rövid megnyomásával elkezdheti a töltést, vagy a készüléket a mobilalkalmazással vezérelve is feltöltheti vagy távirányítóval. Töltés közben a jelzőfény millog, a teljes töltés után kialszik, és csak a gomb ilagít.

Megjegyzés: Ha a készülék nem találja a dokkoló állomást, automatikusan visszatér eredeti pozíciójába. Ilyen esetben kézzel tegye vissza a készüléket a dokkoló állomásra.

KOMPLETT AUTOMATIKUS TISZTÍTÁS

A robot a bekapcsolás után végrehajt egy vizsgálatot, térképet general, és intelligensen területekre osztja. Ezt követően alaposan, egyenként felporszilvózza a falak menti területeket, és megtervezi azives /S-alakú takarítási útvonalat. A tisztítás után a robot automatikusan visszatér a töltöállványra.

Megjegyzés: Takarítás közben ne mozgassa a robotot túl gyakran és önkényesen. Áthelyezés után a robotot tegye az eredeti helyére. Amikor újraíndul, megprobálja újra elhelyezni magát. Miután sikerült tájékozódnia, követi a tervezett útvonalat és folytatja a munkát. Ha a tájékozódás nem sikerül, a robot törli az előző feladatot, térképet készít, és újra kitakarít. Akkor is, ha nem találja a töltőalapzatot.

TAKARÍTÁS ALKALMAZÁS SEGÍTSÉGÉVEL

Ha egy hely gondosabb takaritást igényel, a felhasználó az alkalmazásban látható térképen kijelöl egy 1,5 m x 1,5 m-es területet, amít ki akar takaritani. A készülék automatikusan átmegy erre a helyre, és takaritani kezd.

LOKÁLIS TAKARÍTÁS ALKALMAZÁS NÉLKÜL

Ha a robotot nem tudja mobilalkalmazással vezérelni, helyezze át kézzel oda, ahol takarítani akar. Nyomja a gombot 3 másodpercig, és a robot dupla takarítást hajt végre a starthelytől 1,8 x 1,8 m méteres körzetben.

ZÓNATAKARÍTÁS

A mobilalkalmazás segítségével állítsa be annak a területnek a helyét és méretét, amelyet ki akar takarítani. A robot azokon a területeken fog takarítani, amelyeket beállított.

HELYISÉG KITAKARÍTÁSA

A mobilalkalmazás segítségével válassza ki a kitakarítandó helyiséget.

TILTOTT ZÓNA

A mobilalkalmazás segitségével állitson be egy vagy több tiltott területet. A robot ezeken a tiltott területeken nem fog takarítani, csak a többi helyen.

Megjegyzés: A tiltott területre a robot lokalizációs hiba, érzékelőhiba vagy egyéb okból juthat be.

- A tartósan tiltott területek érvényuket veszthetik, ha jelentősen megváltozik a töltőalapzat vagy a bútorok elhelyezkedése. Ezért igyekezzen takaritás közben nem mozgatni a robotot, és semmilyen más módon ne avatkozzon bele a munkájába.

- A tartósan tiltott zóna a térkép frissítésekor törlödik.

FELMOSÁSMENTES ÖVEZET

A mobilalkalmazás segitségevel állitson be felmosásmentes övezetet. Ha a robot felmosómodult is tartalmaz, nem megy be erre a területre. Ha a készülék csak porszívózik, akkor bernegy.

A TAKARÍTÁS MEGTERVEZÉSE

A rögzitett takarítási időtartamot a mobilalkalmazás segítségével lehet beállítani. A robot a beállított időpontban automatikusan megkezdi a tisztítást, és amikor befejezte, visszatér a dokkoloállomásra.

WIFI RESET

Ha a router konfigurációjának vagy jelszavának módosulása vagy egyéb ok miatt nem lehet a mobiltelefonnal kapcsolódni a készülékhez, tartsa nyomva 3 masodpercig egyszerre a és a Ogombot, míg fel nem hangzik. A jelzőfény kék szinnel villog - a wifi alaphelyzetbe állítása sikeres volt. Az újboli csatlakoztatáshoz kövesse az alkalmazásban található utasításokat.

CSENDES ÜZEMMÓD

A csendes üzemmódot az alkalmazásban vagy a távirányítóval aktiválhatja. A robot kikapcsolja az összes hangüzenetet. Az ütemezett takarítás a beállított idő alatt el lesz nyomva - az üzemmód hossza az alkalmazásban állítható be.

HU

concept

concept

HU

AUTO BOOST

Szönyeg érzékelése esetén a szívöteljesítmény automatikusan a legmagasabb szintre emelkedik.

A SZÍVÓTELJESÍTMÉNY BEÁLLÍTÁSA

A szívóteljesítményt kikapcsolhatja vagy beállíthatja a mobilalkalmazás vagy a távirányító segítségével. A szívóteljesítmény beállítható alacsony, közepes, magas vagy maximális értékre.

A VÍZÁRAMLAS BEÁLLÍTÁSA

A vizáramlást a mobilalkalmazás segitségével tudja beállítani. A távirányítón nem lehet módosítani a vizáramlást. Az áramlás közepes szintre lesz állítva. Az áramlás beállítására használja a mobilalkalmazást.

A TÁVIRÁNYÍTÓ HASZNÁLATA

1. Automatikus tisztitás/szünet

2. Előre Irányuló mozgás

3. Balra fordulas

4. Szívóteljesítmény beállítása

5. Csendes üzemmód

6. A gomb megvilágításának ki/bekapcsolása

7. Töltés indítása/leállítása

8. Jobbra fordulás

9. Porgyüjtés a dokkolótartályban

10. Vízáramlási sebesség beállítása

11. Helyi tisztítás

Megjegyzés: Ahhoz, hogy minden megfelelő beállítás hatékony legyen, a távirányítót a robotporszivó elülső részére kell irányitani, megpedig elég közelról.

MINDENNAPOS KARBANTARTÁS

Fökefe (rendszeresen tisztítsa)

1. Fordltsa fel a készüléket, és nyomja meg a fökefe borításán lévő reteszt, hogy ki tudia húzni.

2. Egy kis kefe segítségével távolítsa el a port a főkefe belsejéből, és a főkefét tisztítsa meg.

3. Rakja össze újra a főkefét, és nyomja le a borítást, hogy a retesz a helyére pattanjon.

Oldalsó kefék (rendszeresen tisztitsa)

1. Forditsa meg a robotot, és húzza felfelé az oldalsó keféket.

2. Távolitsa el a hajszálakat és egyéb szennyeződéseket, majd helyezze vissza az oldalsó keféket. Győzódjön meg róla, hogy a bal oldali oldalkefe (L) és a jobb oldali oldalkefe (R) megegyezik a porszívó alsó borításán található L és R szimbólumokkal.

Megjegyzés: Tőkéletes tisztító hatásuk biztosítása érdekében az oldalső keféket 3-6 havonta ajánlott cserélni.

Portartály és szűrőrács (rendszeresen tisztítsa)

1. Nyomja meg a gombot, és a portartályt hátrafelé húzza ki.

2. A portartályt nyissa ki és tisztitsa ki.

A szürörács tisztitása (rendszeresen tisztítsa)

1. Hosszabb használat után távolítsa el a HEPA-szűröt és a habszűröt

2. Öblitse le tiszta vizzel.

3. Törölje le az egyes részeket, és hagyja szabadon száradni.

4. Száritás utan szerelje össze öket a megfelelő sorrendben: rács - habszűrő - HEPA-szűrő.

Megjegyzés:

• A szürörácsot tiszta vizzel öblitse le, ne adjon hozzá semmilyen tisztítószert.
• Soha ne tisztítsa a szűrőrácsot kefével vagy az ujjalval.
• A szürörácsot hagyja legalább 24 órán keresztül a levegön száradni.

Felmosómodul (minden használat után tisztítsa)

1. Távolítsa el és tisztítsa meg a rongyot.

2. Száritsa ki a víztartályt.

Érzékelők (rendszeresen tisztítsa)

Az érzékelőket egy puha ronggyal az alábbi módon tisztitsa meg:
1. A robotot tisztítás közben tartsa kikapcsolva. Tisztitsa meg az oldalérzékelőt, az esésérzékelőket, az elülső pontlézert és a robot alján lévő töltőérintkezőket (a termékleírást lásd a rajzon).
2. Húzza ki a dokkolóállomást a hálózatból, és törölje le a dokkolóállomás töltőérintkezőit, valamint a dokkolóállomás jelátviteli pontját.

Akkumulátor

• A robot nagy teljesítményű litium-ion akkumulátorral van felszerelve. Ha meg akarja órizni az akkumulátor teljesítményét, a mindennapos használat során tartsa a készüléket feltöltve.
• Ha a készüléket sokáig nem használja, kapcsolja ki és tegye el. Töltse fel legalább háromhavonta, hogy megelőzze az akkumulátor tűlzott lemerülés miatti meghibásodását.

Firmware frissités

A firmware-t a mobilalkalmazás segítségével frissítheti. Ha kiderül, hogy új firmware áll rendelkezésre, a figyelmeztetés alapján végezze el a frissítést. A firmware frissítésekor az akkumulátor töltöttségi szintjének 50%-on vagy felette kell lennie, és a dokkoló állomáson kell tartózkodnia.

Dokkoló állomás

• Ellenőrizze a dokkolóállomáson a zacskó állapotát, ha a zacskó megtelt, cserélje ki újra.
• Tisztítsa meg a töltőérintkezőket és a szlványílást.
• Vegye ki a dokkolóállomás durva szűrőjét, és öblítse le vízzel. Várja meg, mig teljesen megszárad, és tegye vissza.

A LEGGYAKORIBB PROBLÉMÁK

Hiba Megoldás
A robot nem indul be	Ha az akkumulátor tõltötsége alacsony, helyezze a robotot a dokkoló állomásra és illesze a lap érintkezőihez, a készülék automatikusan beindul (ha a robot teljesen ki van kapcsolva, lehet, hogy egy rövid ideig tartó töltés után indul csak be).Ne használja a készüléket 0 °C-nál alacsonyabb vagy 40 °C-nál magasabb környezeti hömerséklet esetén.
A robotot nem lehet feltölteni	Tolja le a robotot az állomásról, ellenőrizze, kigyullad-e a dokkoló állomás kontroll-lámpája, és ellenőrizze, hogy a dokkoló állomás tápadapterének mindkét vége megfelelően csatlakoztatva van-e.Ha rossz az érintkezés, tisztitsa meg a dokkoló állomás érintkező felületeit és a robot töltöérintkezőit, vagy forditsa az oldalsó kefét oldalra úgy, hogy ne akadályozza az érintkezőt.
A robotot nem lehet utántölteni	A robot túl messze van a dokkolo állomástól, helyezze a dokkoló állomás közelébe és probálja újra.
Abnormális viselkedés Kapcsolja ki, és inditsa újra a robotot.
Használat közben szokatlan zaj hallatszik	Lehet, hogy a főkefét, az oldalkefét vagy a kereket egy idegen tárgy boritja, kapcsolja ki a robotot és távolitsa el az idegen tárgyat.

HU

concept

concept

HU

Csökken a takarításiképesség vagya készülékből por hull	• A portartály tele van. Tisztítsa ki.• Eltömödott szűrő. Tisztítsa meg vagy cserélje ki.• A főkefét idegen tárgyak boritják be, tisztítsa meg.
Nem lehet csatlakozni a WiFi-hez	• Rossz a WiFi-jel. Ellenőrizze, megfelelő-e a WiFi lefedettség.• A WiFi szokatlan módon csatlakozik. Resetelje a WiFi-t, töltse le a legújabb alkalmazást és próbáijon újra csatlakozni.• Rosszul adta meg a jelszót.• 5 GHz frekvenciasávú routere van, a porszívó pedig csak 2,4 GHz frekvenciasávval rendelkezik.
A tervezett takarítás nem történt meg	Ha az akkumulátor töltöttsége alacsony, a tervezett takarítást csak akkor lehet elkezdeni, ha az akkumulátor töltöttsége legalább 30 %.
Fogyaszt a robot energiát, ha folyamatosan a dokkoló allomáson van?	A robot akkor is használ egy kis mennyiségű energiát, ha folyamatosan a dokkoló állomáson van, ez biztosítja az akkumulátor legjobb teljesítményét.
A robotot az első 3használathoz 16 órán átkell tölteni?	A litiumakkumulátort közvetlenül feltöltés utan használni lehet, és nem rendelkezik memóriaeffektussal.

HIBAELHÁRÍTÀS

Hangjelzés Problema
Error 1: Oh dear! I cannot find the dust collector	A takarítást úgy kezdte el, hogy ki volt véve a portartály. Helyezze be a tartályt.
Error 2: Please check if the radar on top has been covered or blocked	A felső érzékelő le van takarva, vagy nyilt terepen van (óxó mi- és területen nincs akadály).
Error 3: Please place me in a new location and try again Tegye át a robotot, vagy emelje a levegöbe.
Error 4: Please scrub the cliff sensor, and restart me from a new location	Az esés elleni érzékelő le van takarva, vagy magasban van.
Error 5: Please scrub the front sensor, and restart me from a new location	Az infravörös ütközésgátló érzékelő szennyezett vagy le van takarva.
Error 6: Please scrub the right-hand sensor, and restart me from a new location	Az oldalsó érzékelő beszennyezódött vagy le van takarva.
Error 7: Please scrub the radar housing on top, and restart me from a new location	A radaros ütközésgátló érzékelő szennyezett vagy le van takarva.
Error 8: Please check if the bumper has been blocked in some way	A perem- vagy ütközésgátló érzékelőt valami blokkolja.
Error 9: Master, please clean the dust container and filter	A portartály meglelt, vagy a szürót ki kell cserélni.
Error 10: Dust container has been removed, please clean the container and filter	A 9. hiba jelzése után a felhasználó kivette a portartályt, és ezzel a 10. zavar alakult ki.
Error 11: I'm stuck, please help me! A robot valahol elakadt.
Error 12: Please place me correctly! A robot megdőlt.

Error 13: Please check if my wheels have become blocked somewhere	A hajtókerék elakadt vagy belegabalyodott valamibe.
Error 14: Please check if the main brush has become stuck	A fökefe belegabalyodott valamibe vagy elakadt.
Error 15: Please check if the side brushes have become stuck	Az oldalkefe belegabalyodott valamibe vagy elakadt.
Error 16: What's going on? Where is the docking station?	A dokkoló állomást nem sikerült megtalálni, vagy nincs csatlakoztatva.
Error 17: Oh dear! Program error, please restart me	Abnormális állapot azonosítatlan hiba miatt, indítsa újra a robotot.
Error 18: Error encountered initiating shutdown A robot figyelmezteti a felhasználót, majd automatikusan kikapcsol vagy tölteni kezd.
Error 19: Low battery, please recharge	Ha az akkumulátor töltöttsége túl alacsony, a robot nem a dokkoló állomáson van, és elkezdódik a takaritás (az akkumulátor töltöttségi szintje 10 % alatt van).
Error 20: To shut me down, please place me away from the docking station	A robot kikapcsolásához távolítsa el a robotot a dokkolóállomásról.
Error 21: Collecting fan motor error Próbálja meg újra csatlakoztatni a töltökábelt, ha a probléma továbbra is fennáll, forduljon a szervizhez.

VEZETÉK NÉLKÜLI CSATLAKOZÁS ÉS KOMPATIBILITÁS

- A Jindřich Valenta - CONCEPT vállalat semmilyen módon nem felelős semmilyen véletlen, közvetett vagy következményes kárért, adatvesztésért vagy bármilyen olyan veszteségért, amely a vezeték nélküli technológián alapuló kommunikáció során kiszivárgott információból ered.

- A sikeres vezeték nélküli kommunikáció nem garantálható 100%-ban minden Smart készülék és Wifi hálózat (router) esetén. Tekintettel a piacon fellelhető készülékek változatosságara előfordulhat, hogy az adott Smart készülék vagy Wifi hálózat (router) jellege vagy specifikációja lehetetlenné teszi vagy valamilyen módon zavarja a csatlakozást. A Wifi-hálózaton keresztüli vezeték nélküli kommunikáció sikeressegét egy sor tényező, köztük a hardver és a szoftver konfigurációja befolyásolja. A robot és a Wifi-hálózat közti kapcsolatot negativan befolyásolhatják a könyező Wifi-hálózatok, amelyek esetleg ugyanarra a csatornára vannak behangolva, és ezzel zavarjavak a csatlakozást (pl. lakótelepen, lakohazban stb.). Az ilyen esetek nem adnak alapot a készülékre vonatkozó reklamációra.

- Az alkalmazás tuladjonosa és üzemeltetőjle egy harmadik fél (a továbbiakban „Harmadik“), akl nem azonos a Jídrich Valenta - CONCEPT vállalattal (a továbbiakban „Elado“). Az Elado semmilyen személyes adatot nem ad tovább a Harmadik részére. Az alkalmazásba történő regisztráció során a megrendelő közvetlenül a Harmadiknak ad meg személyes adatokat, aki maga az adatkezelő. Az alkalmazásra és a személyes adatok ezzel kapcsolatos védelimé ar Harmadik szabályai vonatkoznak.

Kompatibilitás:

Az okoskészülék operációs rendszere - Android 5.0 vagy magasabb

- IOS 9.0 vagy magasabb

Wif-halozat

-2.4GHz

WPA1 és WPA2 biztosítás (WPA2 javasolt)

FIGYELMEZTETÉS: A készülék nem üzemeltethető IEEE 802.1X biztonsági protokollal rendelkező Wifi-hálózaton

(rendszerint céges Wifi-hálózat).

HU

concept

concept

HU

VEZÉRLÉS AZ ALKALMAZÁSSAL

Mielőtt az alkalmazással vezérelni tudja a készüléket, össze kell kapcsolnia telefonjával és lehetővé kell tennie, hogy elérje a WiFi hálózatot.

Javasolt távolság a beállításnál: 4 méteren belül.

Bizonyosodjon meg róla, hogy a robotporszívó, a router és a mobiltelefonja közel vannak egymáshoz, hogy gond nélkül párosítani lehessen.

Az alkalmazás letöltése és telepítése és a készülék párosítása

Megj. A porszívó párosítását feltöltött akkumulkátorral vagy akár a töltőalapzaton álló porszívóval végezze el.

1. Szkennelje be az alábbi QR-kódot (1. ábra), keresse meg a „Concept Home” alkalmazást a Google Play-en vagy az App Store-ban, és töltse le mobiltelefonjára.
2. Ha már rendelkezik a Concept Home-mal, nyissa meg az alkalmazást, jelentkezzen be, és kövesse a párosításra vonatkozó utasításokat.
3. Nyomja meg és tartsa lenyomva egyszerre a porszívő mindkét vezérlögombját, amíg a robot párosításához szükséges hangjelzés el nem hangzik. A porszívő felső burkolata alatt lévő wifi jelző villogni fog.
4. Majd az alkalmazásban nyomja meg a + vagy az új készülék hozzáadása gombot.
5. Megjelenik a készülékek listája, válasszon.
6. Irja be wi-fi hálózatát és jelszavát, vagy lehet, hogy magától kitöltődik.
7. Folytassa az alkalmazás utasításai szerint.
   B. Lépjen át a wifi beállításokra mobilkészulékében, csatlakozzon a SmartLife-xxx wifíhez, és várja meg, mig a csatlakozás megtörténik.
8. Ezután térjen vissza az alkalmazásba, és várjon, mig a készülék párosítása megtörténik. A párosítás befejezése után a készuléket mobiltelefonjával vezérelheti.

Figyelmeztetés párosítással kapcsolatos problémák esetén

• Ellenőrizze, hogy a megadott WiFi jelszó helyes e.
• A készülék csak a 2,4 GHz-es WiFi-hálózatot támogatja.
• Túl sok más készülék csatlakozik a routerhez (különösen lakótelepen vagy olyan helyen, ahol kis területen sok okoskészülék van használatban). A stabil működéshez elengedhetetlen, hogy a Wifi jel elérjen a porszívózni szánt helyre, és elég erős legyen.
• inditsa újra a porszivót és az okoskészüléket, majd ismételje meg a folyamatot;
• ha lehetséges, próbálja magát a Wifi routert is újraindítani;
• Ha okoskészüléke Android 6.0-t vagy magasabbat használ, be kell kapcsolni a helymeghatározás funkclót.
• Miután a porszivót a „Concept Home” alkalmazás segítségével párosítja okoskészülékével, ne mozgassa a dokkolóállomást, és ne is helyezze át. A porszívó a töltőállomást használja tájékozódási pontnak a térképen.
  A dokkolóállomás áthelyezésével kockáztatja a kigenerált térkép, és ennek keretében a takarításra engedélyezett és tiltott zónák elvesztését! A porszivó új térképet general, amely felülirja az eredetit.

1. ábra

2. ábra

3. ábra

5. ábra4. ábra

1. ábra 7. ábra 8. ábra 9. ábra 10. ábra


11. ábra

12. ábra 13. ábra 14. ábra

HU

concept

concept

LV

SZERVIZ

Nagyobb mértékű, vagy a termék belső részeire is vonatkozó karbantartást vagy javítást szakembernek vagy szakserviznek kell elvégeznie.

A KÖRNYEZET VÉDELME

• Lehetőleg gondoskodjon a csomagolóanyagok és a régi készülék újrahasznosításáról.
• A készülék dobozát a szelektiv gyűjtőbe dobhatja.
• A polletilén (PE) műanyagzacskókat adja le újrahasznosítható anyagokat gyűjtő helyen.

A készülék újrahasznosítása az élettartama végén:

Ez az elektromos roller az európai Elektromos hulladékról és elektromos berendezésekról (WEEF) szóló 2012/19/EU irányelvnek megfelelően van megjelölve. A terméken vagy a csomagolasán taláható szimbóolum jelzi, hogy a termék nem tartozik a vegyes háztartási hulladék közé. El kell vinní olyan helyre, ahol az elektromos és elektronikus hulladékok gyűjitik újrahasznosítás céljából. A termék megfelelő módon történő megsemmisítésének biztosításával megakadalyzza a környezetet és az emberi egészséget veszélyezető negatív hatásokat, amelyeket a nem megfelelő hulladékmegsemmisítés okozhatna. A megsemmisítést a hulladékgazdálkodási előirásoknak megfelelően kell vegrehajtani. A termék újrahasznosítására vonatkozó részletesebb informaciókiert forduljon az illetékes hilyi hivatalhoz, a háztartási hulladék megsemmisítésével foglaikozó szolgáltatóhoz, vagy az üzlethez, ahol a terméket vásárolta.

Ez a termék megfelel az összes vonatkozó EU irányely követelményeinek.

A szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül sor kerülhet változtatásokra, minden módosításra vonatkozó jog fenntartva.

PATEICÍBA

1. att. 7. att. 8. att. 9. att. 10. att.


5. att.4. att.

11. att.

12. att. 13. att. 14. att.

LV

concept

concept

EN

TEHNISKÄ APKALPE
