| Marque | Güde |
| Modèle | 580/10/100 H/ 400V |
| Type de produit | Compresseur à piston |
| Alimentation électrique | 400 V ~ 50 Hz |
| Puissance moteur (S1) | 3,0 kW |
| Nombre de cylindres | 2 (Twin) |
| Capacité d'aspiration | 480 l/min |
| Quantité effective | 400 l/min |
| Pression de service max. | 10 bar |
| Capacité du réservoir | 100 l |
| Poids | 72 kg |
| Indice de protection | IP 20 |
| Classe de protection | F |
| Niveau de pression acoustique (L_WA) | 97 dB |
| Température ambiante autorisée | +5 °C à +40 °C |
| Vitesse du moteur | 2840 min⁻¹ |
| Type de refroidissement | Par air (ailettes) |
| Utilisation conforme | Air comprimé pour atelier, maison, jardin |
| Vidange condensat | Toutes les 2 à 4 heures de fonctionnement |
| Garantie | 2 ans (usage non professionnel) / 1 an (usage professionnel) |
| Accessoires fournis | Roues et pare-chocs en caoutchouc |
FOIRE AUX QUESTIONS - 580/10/100 H/ 400V Güde
Questions des utilisateurs sur 580/10/100 H/ 400V Güde
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compresseur au format PDF gratuitement ! Retrouvez votre notice 580/10/100 H/ 400V - Güde et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 580/10/100 H/ 400V de la marque Güde.

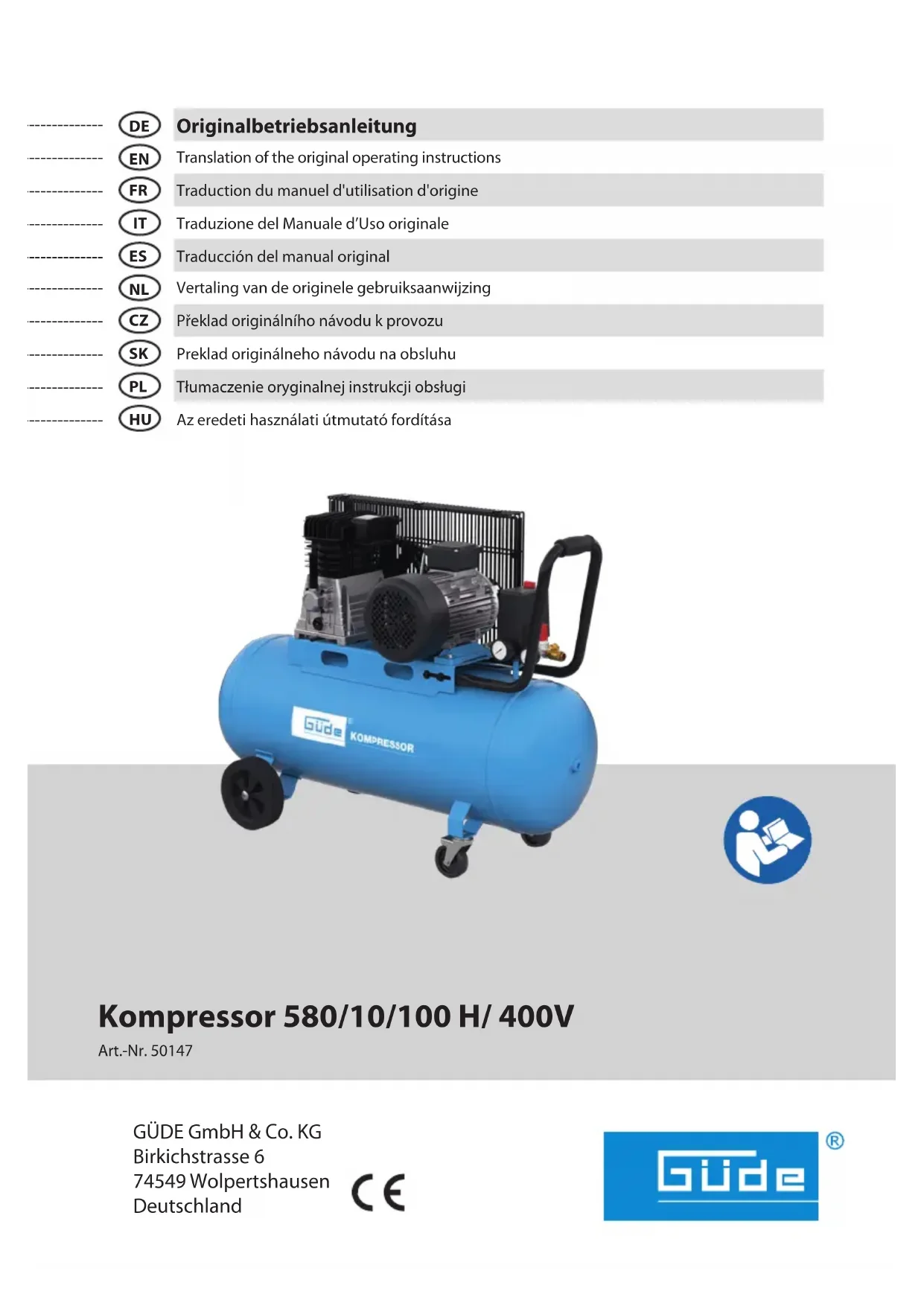

MODE D'EMPLOI 580/10/100 H/ 400V Güde
Traduction du manuel d'utilisation d'origine
FRANÇAIS Veuillez lire avec soin le mode d'emploi avant la mise en service
Français Caractéristiques techniques / Description du dispositif / Instructions De Sécurité Particulieres / Utilisation conforme aux prescriptions / Conduite en cas d'urgence / Symboles / Entretien / Elimination / Garantie / Service ____ 31
FR Après environ 2-4 heures de fonctionnement, vidanger l'eau de condensation qui s'accumule dans le réservoir.
| Compresseur | 580/10/100 H/ 400V |
| N° d'article 50147 | |
| Connexion 400 V~50 Hz | |
| Puissance du moteur 3,0 kW/S1 | |
| Vitesse max. Vitesse du moteur 2840 min | -1 |
| Nombre de cylindres 2-Twin | |
| Capacité d'aspiration 480 l/min | |
| Quantité de livraison effective 400 l/min | |
| Pression de service maximale 10 bar | |
| Capacité de la chaudière 100 l | |
| Poids 72 kg | |
| Indice de protection IP 20 | |
| Classe de protection F | |
| Niveau de puissance acoustique LWA * 97 dB |
Lisez attentivement ce mode d'emploi avant la première utilisation de la pompe et assurez-vous de l'avoir bien compris. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez vous de façon responsable
vis-à-vis d'autres personnes.
Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.
Conserver l'ensemble de la documentation, afin que tout utilisateur du compresseur puisse la consulter.
Utilisation Conforme à la destination
Le compresseur peut être utilisé exclusivement pour la fabrication d'air comprimé à la maison, dans la cour et dans l'atelier. K – Compte tenu des caractéristiques techniques et consignes de sécurité
L'air comprimé produit par cet appareil st pas utilisable dans les domaines
pharmaceutique, alimentaire ou hospitalier; de même, il ne peut être utilisé pour remplir les bouteilles utilisées dans la plongée sous-marine.
Le compresseur doit être utilisé dans des
endroits appropriés (bonne ventilation, température ambiante comprise entre +5°C et +40°C), totalement exempts de poussières, d'acides, de vapeurs, de gaz explosifs ou inflammables.
Ce dispositif peut être utilisé uniquement dans le but indiqué. Le fabricant décline toute responsabilité en cas de non respect des dispositions des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.
Consignes de sécurité
ATTENTION ! Électrocution! Il existe un risque d'électrocution!
⚠ Le fonctionnement est autorisé uniquement avec un disjoncteur différentiel (RCD courant de défaut maximal 30mA).
Contrôlez la tension. Les caractéristiques techniques figurant sur la plaque signalétique doivent correspondre à la tension du secteur électrique.
Brancher la fiche du câble électrique dans une prise compatible en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.
Utiliser des rallonges du câble électrique d'une longueur maximum de 5 mètres et ayant une section du câble non inférieure à 1,5 mm 2 .
L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, est fortement déconseillée.
Avant de mettre l'appareil en marche, contrôlez si le câble électrique et/ou la fiche ne sont pas endommagés.
Dans le but d'éviter des risques d'accident, il est nécessaire de faire remplacer un câble d'alimentation endommagé par le fabricant.
Ne réparez jamais l'appareil vous-même.
Ne pas mettre le compresseur en contact avec de l'eau ou d'autres liquides. Ne pas diriger vers le compresseur le jet des liquides pulvérisés par des outils branchés sur le compresseur lui-même: l'appareil étant sous tension, il existe des risques d'électrocution ou de court-circuit.
Ne pas utiliser l'appareil, les pieds et/ou les mains mouillés.
Ne pas tirer le câble d'alimentation pour débrancher la fiche de la prise électrique ou pour déplacer le compresseur.
Attention: le compresseur pourrait redémarrer de manière inopinée en cas de rétablissement du courant après une coupure électrique.
L'air comprimé étant une forme d'énergie potentiellement dangereuse, il est nécessaire d'utiliser le compresseur et ses accessoires avec une extrême prudence.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou psychiques sont limitées ou dont les expériences ou connaissances ne sont pas suffisantes, à moins que ces personnes ne soient surveillées par une personne responsable de leur sécurité ou si ces personnes aient reçu des instructions sur la manière de manipuler l'appareil.
Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Éloignez les enfants et les personnes non autorisées de l'appareil.
Ne laissez jamais l'appareil sans surveillance.
Ne jamais diriger le jet d'air/de liquides vers des personnes, des animaux ou vers soi-même.
Ne dirigez jamais le jet d'air vers les ouvertures corporelles, il pourrait provoquer des blessures mortelles !
Veiller à ce que la zone de travail soit dégagée.
Lorsqu'il est en marche, le compresseur doit reposer sur un appui stable.
Attention ! Le compresseur peut être utilisé uniquement avec les roues adéquates et les pare-chocs en caoutchouc.
Le port de lunettes de sécurité est conseillé pendant le fonctionnement de l'appareil, afin de protéger les yeux contre les projections de corps étrangers soulevés par le jet d'air comprimé.
Dans la mesure du possible, porter des équipements individuels de protection lors de l'utilisation des accessoires pneumatiques.
Toujours respecter une distance de sécurité d'au moins 4 mètres entre le compresseur et la zone de travail.
Attention ! Lors de l'ouverture du raccord rapide, le tuyau pneumatique peut vous donner un coup! – Maintenez le tuyau pneumatique.
Utiliser exclusivement la poignée pour déplacer le compresseur.
L'utilisation de l'air comprimé pour les différentes applications prévues (gonflage, outils pneumatiques, peinture, lavage avec des détergents à base aqueuse seulement, agrafage, etc.), implique la connaissance et le respect des normes prescrites au cas par cas.
Ce compresseur a été réalisé pour fonctionner avec le rapport d'intermittence spécifié sur la plaquette des caractéristiques techniques (par exemple, S3-60 signifie 6 minutes de fonctionnement et 4 minutes d'arrêt), afin d'éviter une surchauffe excessive du moteur électrique. Au cas où ce rapport ne serait pas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dès que la température devient trop élevée. Le moteur redémarrera automatiquement dès le rétablissement des conditions normales de fonctionnement.
Attention ! Ne mettez jamais en marche ou n'arrêtez jamais le compresseur à l'aide de la fiche. Appuyez toujours sur l'interrupteur à pression. Ne laissez jamais le compresseur branché au secteur pendant la nuit, car il peut devenir source de danger.
À la fin de la journée de travail, il est nécessaire de toujours arrêter le compresseur à l'aide de l'interrupteur ON/OFF, de vider le réservoir à air et de le débrancher du secteur.
Attention : si elle n'est pas évacuée, l'eau de condensation peut corroder le réservoir, en limitant sa capacité et en compromettant sa sécurité.
S'agissant d'un produit polluant, l'eau de condensation doit être traité et évacué dans le respect de l'environnement et des lois en vigueur en la matière.
Ne pas laisser l'appareil exposé aux agents
atmosphériques (pluie, soleil, brouillard, neige). En cas d'emploi du compresseur à l'extérieur, toujours le ranger dans un lieu couvert ou clos après son utilisation.
Ne jamais utiliser le compresseur à l'extérieur en cas de pluie ou de conditions météorologiques adverses.
Ne pas placer d'objets inflammables ou en nylon et tissu à proximité et/ou sur le compresseur.
Ne pas recouvrir les prises d'air situées sur le compresseur.
Il est interdit de monter le compresseur dans un véhicule à un but industriel sans réception réalisée par un spécialiste !
Lorsque le compresseur est utilisé à des fins industrielles, il doit être contrôlé par un
spécialiste avant la première mise en marche. Ce contrôle doit être ordonné par l'exploitant (selon BetrSichV §§17 n° 25 (règlement sur la sécurité de fonctionnement)
Attention ! Lors du montage dans des dispositifs automatiques, il est nécessaire d'installer des dispositifs d'avertissement ou de sécurité adéquats en cas de coupure de courant ou de fonctionnement défectueux ou de panne du compresseur (lignes d'alimentation)
Garder les machines et les outils inutilisés dans
un endroit sec et hors de la portée des enfants.
Fonctionnement des outils pneumatiques
Afin d'assurer un fonctionnement parfait et fiable des outils rotatifs et pneumatiques à chocs tels que clés à chocs, agrafeuses ou cloueuses, l'air comprimé doit être amené par le graisseur ou l'unité d'entretien obligatoirement filtré ou avec de l'huile.
Pour le vernissage devrait être utilisé dans tous les cas un séparateur d'eau filtrée.
Lors du choix d'un outil pneumatique adéquat, il est nécessaire de prendre en considération la consommation d'air de l'outil et la quantité délivrée effective du compresseur.
(Vous trouverez les outils et accessoires pneumatiques sur www.guede.com)
Fonctionnement lors des températures basses
Les températures basses jusqu'à 5° C peuvent provoquer des problèmes lors du démarrage, se manifestant uniquement par le bourdonnement du moteur électrique. Dans ce cas, il est nécessaire d'arrêter immédiatement l'appareil et de changer l'huile dans un local plus chaud (5W30).
Opérateur
L'opérateur doit lire attentivement la notice avant d'utiliser l'appareil.
Qualification: Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.
Âge minimal: L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans. Exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.
Formation: L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n'est pas nécessaire.
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d'autres blessures et calmez-le. Pour des raisons de risque d'accident, le lieu de travail doit être équipé d'une armoire à pharmacie selon DIN 13164. Il est nécessaire de compléter immédiatement le matériel pris dans l'armoire à pharmacie.
Si vous appelez les secours, fournissez les renseignements suivants:
- Lieu d'accident
- Type d'accident
- Nombre de blessés
- Type de blessure
Liquidation
Les consignes de liquidation résultent des pictogrammes indiqués sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre « Indications sur l'appareil ».
Mise au rebut de l'emballage de transport.
L'emballage protège l'appareil lors du transport. Les matériaux de conditionnement sont choisis, en général, de manière à respecter l'environnement et à faciliter le traitement des
déchets, et sont donc recyclables. Le fait de recycler l'emballage permet
Risque de suffocation!
Ranger ces éléments de packaging hors de la portée des enfants, et les éliminer aussi vite que possible.
Entretien
Avant de procéder à n'importe quelle intervention sur l'appareil, débranchez la fiche du câble d'alimentation de la prise.
S'assurer que le compresseur est hors tension avant de brancher les accessoires.
Avant chaque utilisation, effectuer un contrôle visuel afin de détecter d'éventuelles détériorations de l'appareil et notamment du câble d'alimentation et de sa fiche.
Soupape de sécurité contrôle de la fonction. Ne pas mettre en marche la pompe en cas de détériorations constatées sur la pompe ou sur les dispositifs de sécurité.
Les réparations d'un appareil défectueux doivent être réalisées exclusivement par le service après-vente.
Utiliser uniquement des accessoires et des
pièces de rechange d'origine.
Ne pas nettoyer l'appareil et sec composants à l'aide de solvants et de liquides inflammables ou toxiques. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.
Seul un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures
En cas de besoin, vous trouverez la liste de pièce détachées sur les pages web www.guede.com.
Garantie
La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.
La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.
La garantie n'inclut pas une utilisation incompétente telle que surcharge de l'appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.
Service
Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ? Nous vous aiderons rapidement et sans bureaucratie inutile par l'intermédiaire de nos pages Web www.guede.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoins du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à porté de main, veuillez les inscrire ici :
Numéro de série:
Numéro de commande :
Année de fabrication:
Informations importantes pour le client.
Nous vous informons que l'appareil doit être re-tourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement l'endommagement inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assuré.
Symboles
Lisez le mode d'emploi avant l'utilisation.
Portez des lunettes de protection! Portez une protection auditive!
Protégez de l'humidité Ne pas exposer la machine à la pluie.
Défense de tirer sur le câble / de transporter l'appareil par le câble
Avertissement / attention
Attention: présence de courant électrique
Attention - surface chaude! Risque de brûlure!
Risque de démarrage automatique
Déposez les appareils électriques ou électroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant.
Protégez de l'humidité
Sens de pose
Résolution d'une panne
| Panne Cause Suppression | ||
| Le compresseur ne démarre pas après la mise en marche | Pression dans le réservoir à air supérieure à la pression de démarrage. | Videz la pression du réservoir à air de façon à ce que l'interrupteur à pression se mette automatiquement en marche. |
| Alimentation défectueuse Faites contrôler l'amenée d'air par une personne autorisée. | ||
| Interrupteur à pression défectueux. | Faites remplacer l'interrupteur à pression par une personne autorisée (service Güde) | |
| Charbons usés Remplacez les charbons | ||
| Le compresseur démarre pour une courte durée après l'obtention de la pression de démarrage ou bourdonne puis s'arrête automatiquement | Câble électrique trop long ou section du câble trop petite | Contrôlez la longueur et la section du câble électrique |
| Le compresseur tourne en continu | Filtre d'aspiration très encrassé Nettoyez ou remplacez le filtre d'aspiration | |
| Consommation d'air de l'outil pneumatique trop importante | Contrôlez la consommation d'air de l'outil pneumatique; contactez un vendeur agréé d'air comprimé | |
| Défaut d'étanchéité du compresseur | Localisez l'endroit de défaut d'étanchéité et informez le service Güde | |
| Défaut d'étanchéité du tuyau pneumatique | Informez le service Güde | |
| Robinet de purge ouvert ou absent | Fermez ou montez | |
| L'air comprimé s'échappe du robinet de décharge sous l'interrupteur à pression lors du fonctionnement | Robinet de décharge non étanche | Nettoyez ou remplacez le robinet de décharge |
| L'air s'échappe du robinet de décharge sous l'interrupteur à pression après l'obtention de la pression d'arrêt, tant que la pression de démarrage n'est pas atteinte | Pièce d'insertion de la valve de retour non étanche ou défectueuse | Nettoyez ou remplacez la pièce d'in-sertion de la valve de retour → 16 |
| Valve de retour endommagée | Remplacez la valve de retour | |
| Le compresseur se met souvent en marche | Trop de condensat dans le réservoir à air | Videz le condensat |
| Compresseur surchargé | ||
| Soupape de sécurité souffle Pression dans le réservoir à air supérieure à la pression d'arrêt réglée | Faites à nouveau régler/remplacer l'interrupteur à pression par une personne agréée (service Güde) | |
| Compresseur chauffe de trop | Air d'entrée insuffisant | Veillez à une amenée et une éva-cuation de l'air suffisante (distance minimale du mur 40 cm) |
| Ailettes de refroidissement sur le cylindre (tête de cylindre) encrassées | Nettoyez les ailettes de refroidisse-ment sur le cylindre (tête de cylindre) | |
| Durée d'utilisation trop longue | Arrêtez le compresseur | |
| Le compresseur surchauffe et s'arrête | Compresseur surchargé | Informez le service Güde |
| Compresseur défectueux | Informez le service Güde | |
| Compresseur en sous-tension Informez le service Güde | ||
| Température ambiante 35°C | ||
