ADB 600-C3 - Balance Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de précision électronique
Marque	Kern
Modèle	ADB 600-C3
Capacité maximale	600 ct (120 g)
Lisibilité	0,001 ct
Reproductibilité	0,002 ct
Linéarité	±0,004 ct
Temps de stabilisation	4 secondes
Temps de préchauffage	8 heures
Unités de pesage	g, oz, ct, lb
Applications	Pesage simple, comptage de pièces, détermination du pourcentage
Plateau de pesée	Acier inoxydable, Ø 90 mm
Pare-brise	Oui, en verre
Nivellement	Par vis de pied et niveau à bulle
Interface	RS232C
Alimentation	Adaptateur secteur AC 100-240V, 50/60Hz, 2,0A (sortie DC 12V, 2A)
Conditions ambiantes	+10°C à +30°C, humidité 20-85% sans condensation
Ajustage	Externe avec poids d'ajustage 100 g (E2)
Comptage de pièces	Quantités de référence : 10, 20, 50, 100, 1000 pièces
Affichage	LCD avec rétroéclairage
Protection	Surcharge signalée par « E »
Nettoyage	Chiffon doux avec savon doux, éviter les liquides
Garantie	Selon conditions de la notice

FOIRE AUX QUESTIONS - ADB 600-C3 Kern

Comment allumer la balance ?

Appuyez sur la touche ON/OFF après avoir branché l'adaptateur secteur. L'affichage s'allume et la balance effectue un autocontrôle avant d'être prête.

Comment effectuer une pesée avec tare ?

Placez le récipient vide, attendez la stabilité, puis appuyez sur TARE. L'affichage revient à zéro. Ajoutez ensuite l'échantillon pour lire le poids net.

Comment changer l'unité de pesée ?

Appuyez plusieurs fois sur la touche MODE pour basculer entre g, oz, ct, lb, Pcs (comptage) et % (pourcentage).

Comment étalonner la balance ?

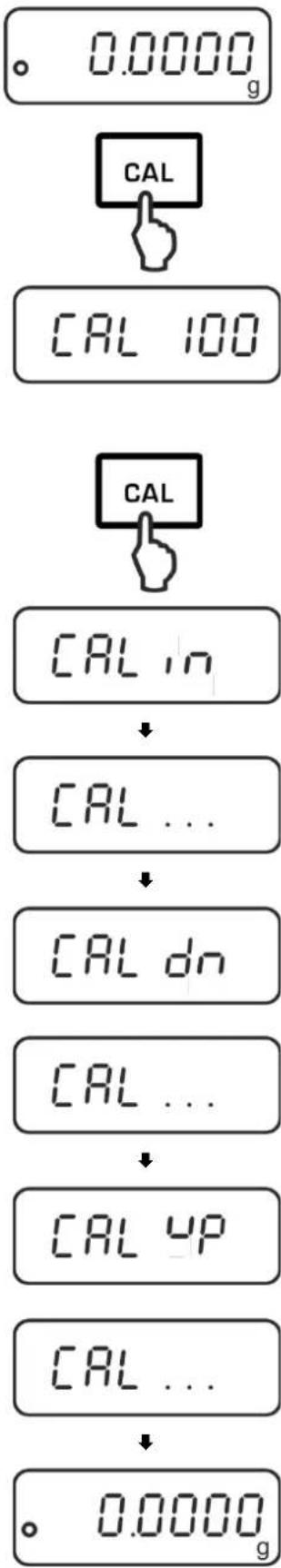

Videz le plateau, appuyez sur CAL. L'écran affiche la masse du poids d'étalonnage (100 g). Appuyez à nouveau sur CAL, puis placez le poids au centre lorsque 'CAL do' s'affiche. Retirez le poids après la confirmation.

Que faire en cas d'erreur 'E' ?

L'erreur E indique une surcharge. Déchargez immédiatement la balance pour éviter tout dommage.

Comment utiliser le comptage de pièces ?

Sélectionnez l'application 'Pcs' avec MODE. Tarez si nécessaire, placez un nombre connu de pièces (référence) et appuyez sur MENU. La balance calcule le poids unitaire et compte ensuite les pièces ajoutées.

Comment nettoyer le plateau de pesée ?

Utilisez un chiffon doux légèrement humidifié avec de l'eau savonneuse douce. Évitez tout liquide pénétrant dans l'appareil. Séchez avec un chiffon sec.

Que faire si l'affichage est instable ?

Vérifiez les courants d'air, les vibrations, le contact du plateau avec des objets ou des champs électromagnétiques. Utilisez un lieu d'installation stable et réglez éventuellement le filtre via le menu (C8).

Comment utiliser l'interface RS232 ?

Connectez un câble adapté entre la balance et le périphérique (PC/imprimante). Réglez la vitesse de transmission dans le menu (C4) et le mode d'émission (C5). Les paramètres par défaut sont 2400 bauds, 8 bits, sans parité.

Comment mettre la balance à zéro ?

Assurez-vous que le plateau est vide, puis appuyez sur la touche TARE. Attendez que l'affichage indique 0.0000 g (ou ct).

MODE D'EMPLOI ADB 600-C3 Kern

F Vous trouverez d'autres versions de langue online sous www.kern-sohn.com/manuals

1 Caractéristiques techniques.... 4

2 Déclaration de conformité.... 5

3 Aperçu de l'appareil....7

3.1 Éléments....7

3.2 Vue d'ensemble du clavier 8

3.3 Vue d'ensemble des affichages 9

4 Indications fondamentales (généralités) 10

4.1 Utilisation conforme aux prescriptions.... 10

4.2 Utilisation inadéquate 10

4.3 Garantie 10

4.4 Vérification des moyens de contrôle.... 11

5 Indications de sécurité générales 11

5.1 Observer les indications de la notice d'utilisation .... 11

5.2 Formation du personnel 11

6 Transport et stockage 11

6.1 Contrôle à la réception de l'appareil 11

6.2 Emballage / réexpédition 11

7 Déballage, installation et mise en service 13

7.1 Lieu d'installation, lieu d'utilisation.... 13

7.2 Déballer, contrôler et dresser 14

7.3 Niveller....14

7.4 Alimentation en courant 15

7.5 Première mise en service 15

7.6 Raccordement d'appareils périphériques 15

8 Ajustage.... 16

8.1 Modèles ADJ....16

8.1.1 Ajustement automatique à l'aide d'un poids interne.... 16

8.1.2 Démarrage manuel de l'ajustement interne 17

8.2 Modèles ADB 17

9 Opérations de base.... 19

9.1 Mise en route 19

9.2 Commuter en mode standby....19

10 Applications 22

11 Menu 25

11.1 Navigation dans le menu 25

11.2 Aperçu des menus 27

12 Interface RS232C 28

12.1 Caractéristiques techniques 28

12.2 Câble d'interface....29

12.3 Paramètres d'interfaces.... 29

12.3.1 Vitesse de transmission 29

12.3.2 Condition d'émission....30

12.4 Protocoles modèle (KERN YKB-01N) 30
13 Maintenance, entretien, élimination 31
14 Aide succincte en cas de panne.... 32
14.1 Messages d'erreur....32

1 Caractéristiques techniques

KERN	ADB 100-4	ADB 200-4	ADB 600-C3
N° d'art. / Type	ADB 100-4A	TADB 220-4-B	ADB 600-C3
Unité par défaut g g ct
Lisibilité (d)	0,0001 g	0,0001 g	0,001 ct
			0,0001 g
Plage de pesée (max)	120 g	220 g	600 ct
			120 g
Reproductibilité	0,0002 g	0,0002 g	0,002 ct
			0,0002 g
Linéarité	± 0.0004 g	± 0.0004 g	± 0.004ct
			± 0,0004 g
Poids d'ajustage recommandé n'est pas joint (catégorie)	100 g (E2)	200 g (E2)	100 g (E2)
Points d'étalonnage possibles	100 g	100 g	100 g
	-	200 g	-
Temps de stabilisation	4 sec.
Temps de préchauffage	8 h
Unités de pesage	g, oz, ct, lb
Plus petit poids des pièces en comptage des pièces	1 mg (sous conditions de laboratoire)
	10 mg (sous conditions normal)
Quantité de pièces de référence en comptage de pièces	10, 20, 50,100, 1000
Plateau de pesée, acier inox	ø 90 mm
Dimensions caisse (l x L x h) mm	230 x 310 x 330		230 x 310 x 230
Poids net (kg)	4,4		3,8
Conditions ambiantes autorisées	+10°C jusqu'à +30°C
Degré hygrométrique	20 ~ 85 % relatif (sans condensation)
Bloc secteur tension d'entrée	AC 100 - 240 V, 50 - 60 Hz 2,0 A
Balance tension d'entrée	DC 12 V, 2 A
Interface	RS232C
KERN	ADJ 100-4	ADJ 200-4	ADJ 600-C3
N° d'art. / Type	TADJ 100-4-A	TADJ 220-4-B	TADJ 600-C3-A
Unité par défaut g g ct
Lisibilité (d)	0,0001 g	0,0001 g	0,001 ct
			0,0001 g
Plage de pesée (max)	120 g	220 g	600 ct
			120 g
Reproductibilité	0,0002 g	0,0002 g	0,002 ct
			0,0002 g
Linéarité	± 0.0004 g	± 0.0004 g	± 0.004ct
			± 0,0004 g
Poids d'ajustage interne
Temps de stabilisation	4 sec
Temps de préchauffage 8 h
Unités de pesage	g, oz, ct, lb
Plus petit poids des pièces en comptage des pièces	1 mg (sous conditions de laboratoire)
	10 mg (sous conditions normal))
Quantité de pièces de référence en comptage de pièces	10, 20, 50,100, 1000
Plateau de pesée, acier inox	ø 90 mm
Dimensions caisse (l x L x h) mm	230 x 310 x 330		230 x 310 x 230
Poids net (kg)	4,9		3,8
Conditions ambiantes autorisées	+10°C jusqu'à +30°C
Degré hygrométrique	20 ~ 85 % relative (not condensing)
Bloc secteur tension d'entrée	AC 100 - 240 V, 50 - 60 Hz 2,0 A
Balance tension d'entrée	DC 12 V, 2A
Interface	RS232C

2 Déclaration de conformité

Vous trouvez la déclaration de conformité CE- UE actuelle online sous:

www.kern-sohn.com/ce

3 Aperçu de l'appareil

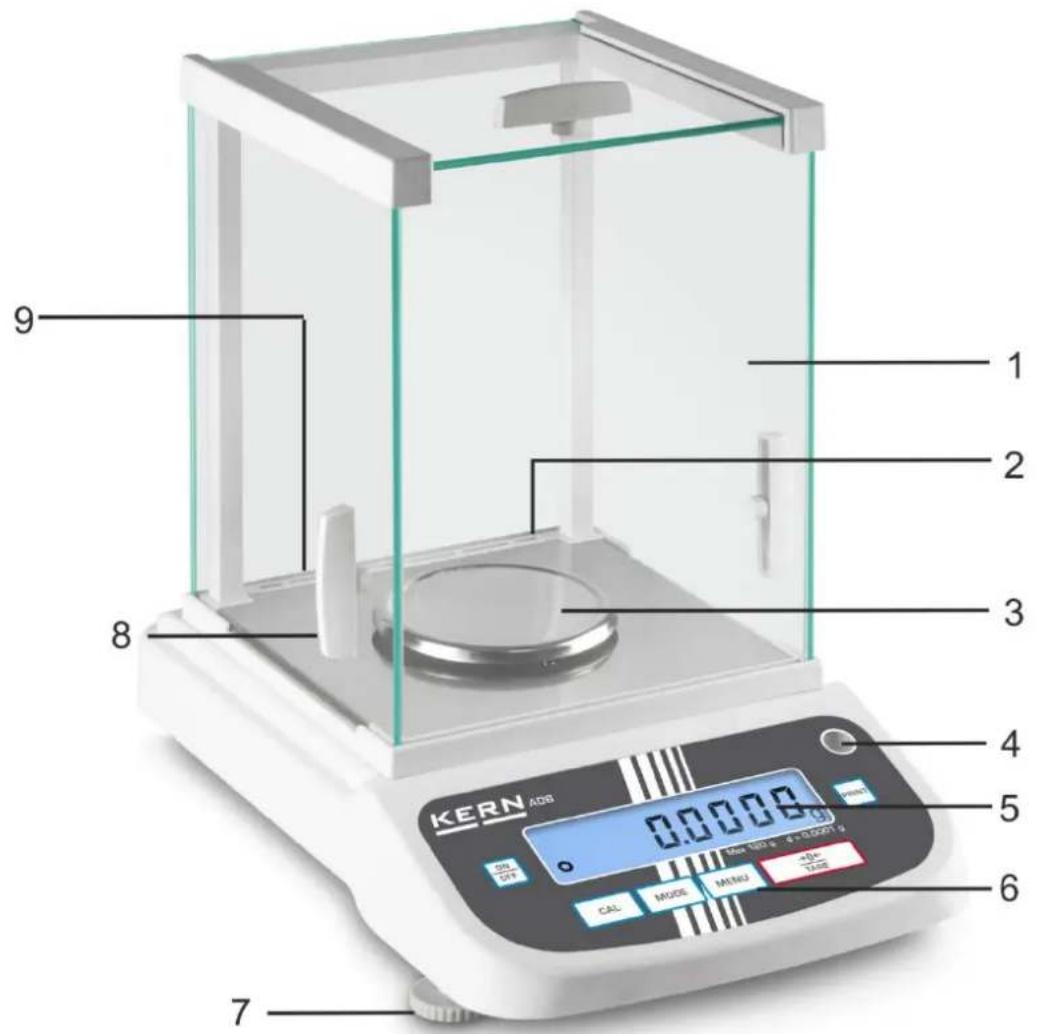

3.1 Éléments

1 Pare-brise en verre
2 Interface RS-232
3 Plateau de pesée
4 Niveau (bulle d'air)
5 Panneau d'affichage
6 Clavier
7 Pied avec vis de réglage
8 Poignée de pare-brise
9 Logement pour adaptateur secteur

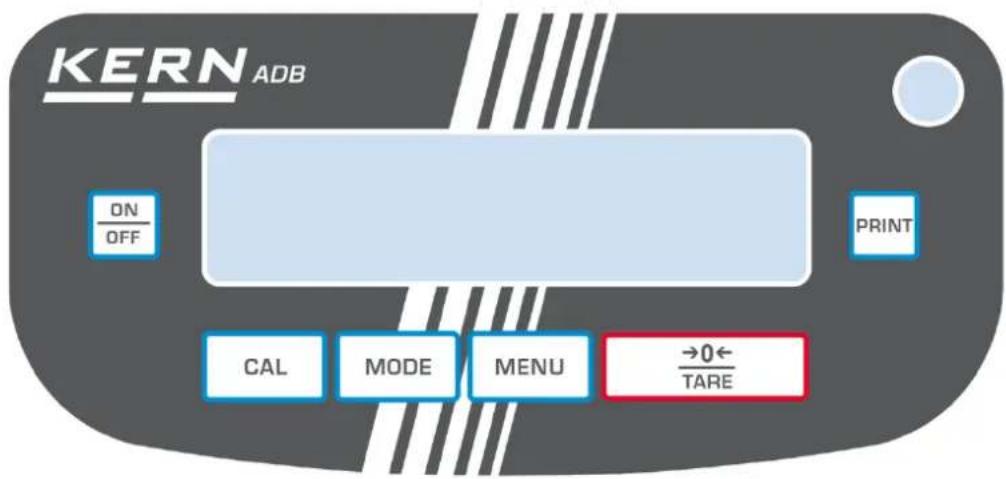

3.2 Vue d'ensemble du clavier

Touche Désignation Fonction
	touche ON/OFF	➤ Mise en marche / arrêt➤ Quitter le menu
	touche CAL	➤ Ajuster
	touche TARE	➤ Tarage➤ Remise à zéro➤ Mémorisation du réglage

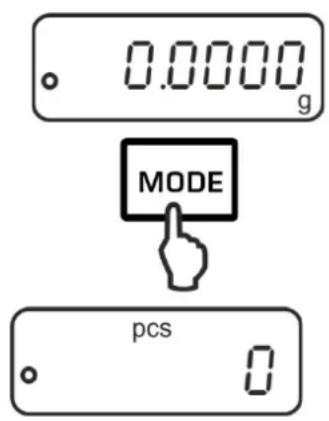

	touche MODE	➤ Commutation de l’unité de pesée➤ Sélectionner l’application
	touche MENU	➤ Mémoriser la référence➤ Mettre en marche / à l’arrêt l’éclairage d'arrière-plan de l'affichage(appuyer longuement sur la touche)
	touche PRINT	➤ Modifier le réglage dans le menu➤ Imprimer la valeur affichée

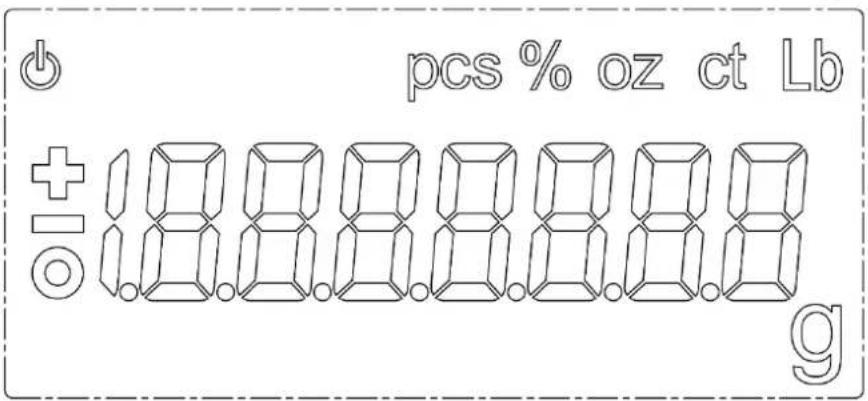

3.3 Vue d'ensemble des affichages

Afficheur Description
O	Affichage de valeurs stables
∅	La balance se trouve se trouve en mode standby
g Unité de pesée “grammes”
ct	Unité de pesée „carat“
lb	Unité de pesée „livre“
oz	Unité de pesée „once“
Pcs	Application comptage de pièces
%	Application détermination du pourcentage

4 Indications fondamentales (généralités)

4.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

4.2 Utilisation inadéquate

Ne pas utiliser la balance pour les pesées dynamiques, lorsque de petites quantités de pesée sont enlevées ou ajoutées. Par suite de la „compensation de la stabilité“ inhérente à la balance il pourrait résulter des erreurs de pesage à l'affichage! (Exemple: lorsque des liquides dégoulinent lentement d’un récipient posé sur la balance.)

Ne pas laisser trop longtemps une charge sur le plateau de pesée. Ceci peut endommager le mécanisme de mesure.

Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

4.3 Garantie

La garantie n'est plus valable en cas de

• non-observation des prescriptions figurant dans notre notice d'utilisation
- utilisation outrepassant les applications décrites
- modification ou d'ouverture de l'appareil
- de dommages mécaniques et de dommages occasionnés par les produits, les liquides, l'usure naturelle et la fatigue
- mise en place ou d'installation électrique inadéquates
- surcharge du système de mesure

4.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

5 Indications de sécurité générales

5.1 Observer les indications de la notice d'utilisation

Lisez attentivement la totalité de cette notice d'utilisation avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

5.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

6 Transport et stockage

6.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

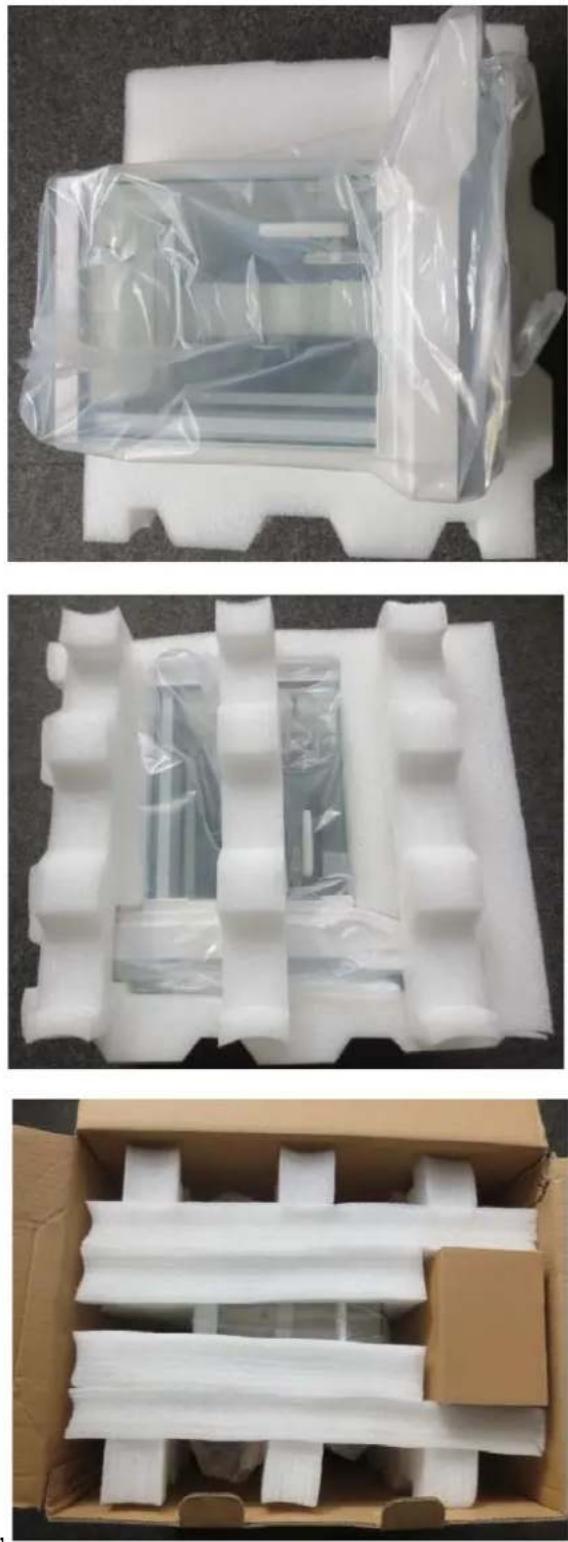

6.2 Emballage / réexpédition

⇒ Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour.
⇒ L'appareil ne peut être renvoyé que dans l'emballage d'origine.
⇒ Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles.
⇒ Emballer séparément plateau de pesée + accessoires et bloc secteur.
⇒ Caler le brise-vent en verre contre le déplacement (p. ex. au moyen de ruban adhésif).

⇒ Caler toutes les pièces comme sur la figure contre les déplacements et les endommagements.

7 Déballage, installation et mise en service

7.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage. Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

Sur le lieu d'implantation observer le suivant:

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
  • Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Evitez les charges statiques des produits à peser, du récipient de pesée.

L'apparition de champs électromagnétiques ou de charges électrostatiques, ainsi qu'électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors installer l'appareil à un autre endroit.

7.2 Déballer, contrôler et dresser

Ouvrir l'emballage et en retirer avec précaution toutes les pièces.

Contrôler si tous les éléments des fournitures sont livrés et sans dommages.

Etendue de la livraison / accessoires de série

• Balance
- Afficheur
- Notice d'utilisation

La balance doit être coupée de

l'alimentation en courant pour tous les travaux d'assemblage et de montage.

Poser la balance sur son poste de travail. La précision des résultats de pesée sur des balances de précision à haute définition dépend de façon décisive du lieu d'implantation correct (voir chap. 7.1).
→ Retirer la cale de transport (modèles ADJ)

→ Mettre en place les pièces suivantes dans l'ordre de succession

• Support du plateau de la balance
- Plateau de pesée

7.3 Niveller

Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

i Contrôler périodiquement la mise à niveau.

7.4 Alimentation en courant

Sélectionner une fiche secteur spécifique au pays.

Vérifiez si l'alimentation en tension de la balance est correctement réglée. La balance ne peut être branchée au réseau électrique uniquement si les données au niveau de l'instrument (auto-collant) et la tension du réseau électrique courant local sont identiques.

N'utiliser que des bloc d'alimentation de courant KERN d'origine.

L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

Importante:

Contrôler avant la mise en service l'absence de dommages sur le câble d'alimentation.

Veiller à ce que la boîte d'alimentation n'entre pas en contact avec des liquides.

Le connecteur au réseau doit être bien accessible à tout moment.

Connector l'adaptateur au secteur à la douille de branchement au dos de la balance et au réseau électrique.

Le voyant s'allume. Le symbole de puissance [💡] est affiché dès que la balance est alimentée en courant par le bloc secteur.

Le message d'erreur

signifie que la balance a été déconnectée de l'alimentation électrique sans avoir appuyé auparavant sur la touche ON/OFF.

Pour supprimer :

Appuyer sur la touche ON/OFF. L'appareil procédera au teste du panneau d'affichage.

La balance est prête au service dès que l'indication de la masse est affichée.

7.5 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, les balances doivent avoir atteint sa température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, pile rechargeable ou pile).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

7.6 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

8 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation. Aucun objet ne doit se trouver sur le plateau de pesage.

8.1 Modèles ADJ

8.1.1 Ajustement automatique à l'aide d'un poids interne

Réglage du menu , cf. chapitre 11.2.

Un ajustement automatique est effectué:

• après un changement de température de 2°C depuis le dernier ajustement,
• après l'écoulement d'un délai, sélectionnable2, 3, 4, 6, 8 heures (C7-0 – C7-4, voir au chap. 11.2).

Déroulement de la procédure:

En cas d'erreur d'ajustement (p. ex. le plateau est sous charge), l'écran affiche une erreur , répétez l'ajustement.

8.1.2 Démarrage manuel de l'ajustement interne

Réglage du menu , cf. chapitre 11.2.

Procédure:


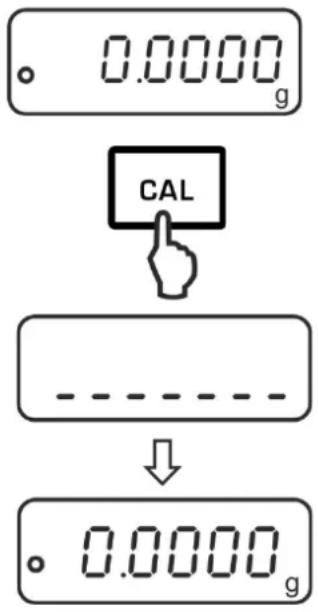

En mode de pesée, appuyez sur la touche CAL.

L'ajustement est lancé automatique.

Après un ajustement correct, la balance retournera automatiquement vers le mode de pesée.

En cas d'erreur d'ajustement (p. ex. le plateau est sous charge), l'écran affiche une erreur , répétez l'ajustement.

8.2 Modèles ADB

i

• Réalisation de l'ajustage le plus près possible de la charge maximale de la balance (poids d'ajustage nécessaire voir au chap. 1). Vous trouverez de plus amples informations sur les poids d'ajustage sur le site internet: http://www.kern-sohn.com
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
• Aucun objet ne doit se trouver sur le plateau de pesage.
• Prendre en compte les réglages obligatoires du menu , cf. 11.2.
• Le modèle ADB 200-4A admet l'étalonnage à l'aide du poids de 100 g, mais cette pratique n'est pas optimale du point de vue de la technique de mesure.
• En ce qui concerne le modèle ADB 600-C3, l'unité de pesée sélectionnée est [gramme].

Procédure:

En mode de pesée, appuyer sur la touche CAL.

Il s'affiche la masse du poids d'étalonnage (p. ex. : 100 g).

En modèle ADB 200-4A sélectionnez l'option , en appuyant sur la touche TARE.

Appuyer encore sur la touche CAL, il s'affichera l'indication .

Aucun objet ne peut se trouver sur le plateau.

Attendre l'apparition de l'indication et, ensuite, poser soigneusement le poids d'étalonnage au centre de la balance et fermer la porte du pare-brise.

Après un étalonnage réussi, il s'affichera l'indication .

Enlever le poids d'étalonnage. La balance retournera automatiquement vers le mode de pesée.

9 Opérations de base

9.1 Mise en route

Le symbole de puissance [1] est affiché dès que la balance est alimentée en courant par le bloc secteur.

Pour mettre en circuit, appeler la touche ON/OFF.

La balance réalise un autocontrôle.

Dès que l'affichage du poids apparaît la balance est prête à peser.

9.2 Commuter en mode standby

Appelez la touche ON/OFF, l'affichage s'éteint

Le symbole de puissance [💡] est affiché.

i

En mode standby la balance est immédiatement opérationnelle après la mise en marche sans temps de préchauffage.
Pour mettre la balance complètement hors circuit, déconnecter la balance de l'alimentation en courant.
La balance reprend dans le mode, dans lequel elle a été mise hors circuit.

9.3 Remise à zéro

Afin d'obtenir des résultats de pesage optimales, mettre la balance à zéro avant de peser.

Délester la balance.

Appuyez sur la touche TARE

Attendre l'apparition de l'affichage du zéro.

9.4 Pesage simple

Poser les objets à peser sur le plateau et fermer les portes du brise-vent.

Attendre l'affichage de stabilité

Relever le résultat de la pesée.

Eviter impérativement de charger l'appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. L'appareil pourrait être endommagé.

Si la charge maximale est dépassée, „E“ est affiché. Délester le système de pesée ou réduire la précontrainte.

9.5 Changement des unités

Par pression répétée de la touche MODE peut être commutée la valeur pondérale dans les unités de pesée et d'application.

$$ \mathrm{g} \rightleftharpoons \mathrm{oz} \rightleftharpoons \mathrm{ct} \rightleftharpoons \mathrm{lb} \rightleftharpoons \mathrm{Pcs} \rightleftharpoons \% $$

9.6 Pesée avec tare

Le poids propre d'un quelconque récipient de pesage peut être saisi par la tare sur simple pression d'un bouton, afin que le pesage consécutif affiche le poids net de l'objet pesé.

Mettre la balance à zéro

Poser le récipient de pesée vide. Le poids est affiché

Attendre l'affichage de la stabilité, puis appuyer sur la touche TARE.

L'affichage du zéro apparaît.

Peser les matières à peser, le poids net est affiché.

• Lorsque la balance est vide, la valeur de tare enregistrée s'affiche précédée d'un signe moins.
• Pour effacer la valeur de la tare enregistrée, déchargez le plateau de pesée et appuyez sur la touche TARE.

10 Applications

10.1 Comptage de pièces

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu'il est convenu d'appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu'il est convenu d'appeler la quantité de référence. C'est sur la base du poids moyen de la pièce qu'est ensuite réalisé le comptage.

1. Sélectionner la quantité de référence

Appeler en mode de pesée le point de menu „C2“, voir chap. 11.1

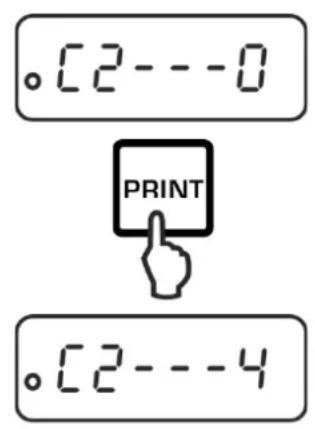

Sélectionner sur la touche PRINT le nombre de référence voulu, voir chap. 11.2.

Valider le réglage par la touche TARE.

Quitter le menu sur la touche ON/OFF: Valider sur la touche TARE l'interrogation „SAVE“.

La balance revient automatiquement en mode de pesée.

2. Appeler l'application

Appeler la touche MODE de façon répétée jusqu'à ce que „Pcs“ est affiché.

3. Mise à zéro / tarage

Appeler la touche TARE afin de remettre la balance à zéro ou la tarer en utilisant un récipient de pesée.

4. Peser les pièces de référence

Poser sur la balance le nombre de pièces à compter correspondant au nombre de pièces de référence demandé par le réglage.

Sur la touche MENU enregistrer la référence, la balance extrapole maintenant automatiquement le poids moyen de chaque pièce.

Oter le poids de référence. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui se trouvent sur le plateau de la balance

5. Compter les pièces

Appliquer le matériau à peser et lire le nombre de pièces.

Protocole modèle (KERN YKB-01N)

100 pcs s

6. Commuter l'affichage entre quantité et poids

Sur la touche MODE peut se commuter l'affichage entre les différentes unités disponibles, voir chap. 9.5

7. Imprimer

Lorsqu'est reliée une imprimante en option, la valeur d'affichage est éditée en appuyant sur la touche PRINT (réglage d'usine).

• Tenir compte du poids à la pièce minimal (voir chap. 1 „Données techniques“).
• Le poids de référence demeure mémorisé aussi après l'arrêt de la balance jusqu'à ce qu'une nouvelle référence soit établie.

10.2 Détermination du pourcentage

La détermination du pourcentage permet d'afficher le poids en pourcent, rapporté à un poids de référence à 100 %.

1. Appeler l'application

Appeler de façon répétée la touche MODE jusqu'à ce que „%“ apparaisse.

2. Mise à zéro / tarage

Appeler la touche TARE afin de remettre la balance à zéro ou la tarer en utilisant un récipient de pesée.

3. Régler la référence (valeur à 100 %)

Poser des poids de référence, qui correspondent à 100 %.

Mémoriser la référence sur la touche MENU.

Oter le poids de référence.

4. Détermination du pourcentage

Mettre en place le produit pesé. Le poids de l'échantillon est indiqué en pourcent, en relation au poids de référence.

5. Commuter l'affichage entre pourcentage et poids

Sur la touche MODE peut se commuter l'affichage entre les différentes unités disponibles, voir chap. 9.5

Protocole modèle (KERN YKB-01N)

49.99 % s

6. Imprimer

Lorsqu'est reliée une imprimante en option, la valeur d'affichage est éditée en appuyant sur la touche PRINT (réglage d'usine).

Le poids de référence (100 %) demeure mémorisé aussi après l'arrêt de la balance jusqu'à ce qu'une nouvelle référence soit établie.

11 Menu

11.1 Navigation dans le menu

1. | Entrée au menu

En mode de pesée appeler d'abord la touche MENU, puis la touche PRINT. Le premier point de menu „C1“ avec le réglage actuel est affiché.

2. Sélectionner les points de menu

→ Sur la touche TARE peuvent être appelés successivement les différents points de menu avec les réglages actuels les uns après les autres.

3. | Changer les réglages

⇒ On peut changer le réglage dans le point de menu sélectionné sur la touche PRINT. Lorsqu'on appuie sur la touche PRINT, l'affichage suivant est affiché.

4. Mémoriser les réglages et quitter le menu

→ Valider le réglage sur la touche TARE, le point de menu suivant apparaît. Soit effectuer d'autres réglages soit quitter et mémoriser le menu (voir phase 4 voire 5)

→ Appuyer sur la touche ON/OFF, „SAVE“ apparaît.

⇒ Les modifications apportées sont mémorisées par l'appel de la touche TARE. La balance revient automatiquement en mode de pesée.

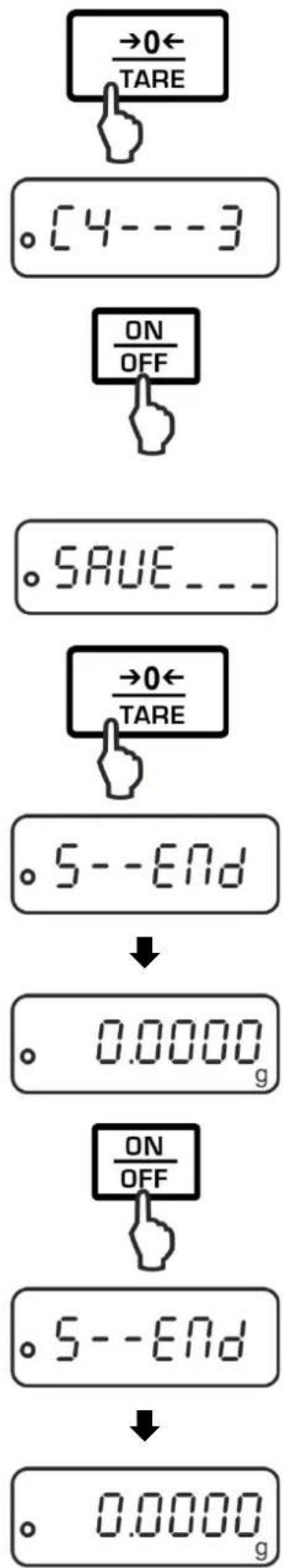

5. Interruption

Réitérer l'appel de la touche ON/OFF, les changements effectués ne sont pas mémorisés. La balance revient automatiquement en mode de pesée.

11.2 Aperçu des menus

Point du menu	Réglages	Description
Mode d'ajustage	C1 - 0	Ajustement interne automatique (modèles ADJ)
	C1 - 1	Ajustement externe(modèles ADB :utilisez toujours ce paramétrage)Remarque:S'il s'agit de modèles avec poids d'ajustage interne, l'ajustage avec poids externe n'est pas recommandé.
	C1 - 2	Ajustement interne manuel (modèles ADJ)
Quantité de pièces de référence	C2 - 0*	10
	C2 - 1	20
	C2 - 2	50
	C2 - 3	100
	C2 - 4	1000
Correction automatique du point zéro	C3 - 0	Auto Zero mis à l'arrêt
	C3 - 1*	Auto Zero 1 Digit
	C3 - 2	Auto Zero 2 Digits
	C3 - 3	Auto Zero 3 Digits
	C3 - 4	Auto Zero 4 Digits
	C3 - 5	Auto Zero 5 Digits
	C3 - 6	Non documenté
Vitesse de transmission	C4 - 0	1200
	C4 - 1*	1200
	C4 - 2	4800
	C4 - 3	9600
Edition de données	C5 - 0	Edition automatique de valeurs de pesée stables
	C5 - 1	Par ordre de télécommande W (w)
	C5 - 2	Edition de données en continu
	C5 - 3*	Edition de données en continu après pression de la touche PRINT
Son à chaque appel de touche	C6 - 0	En marche
	C6 - 1*	À l'arrêt
Intervalle de temps pour ajustage automatique (modèles ADJ)	C7 - 0*	2 heures
	C7 - 1	3 heures
	C7 - 2	4 heures
	C7 - 3	6 heures
	C7 - 4	8 heures
Filter	C8 - 0*	Site d'implantation calme
	C8 - 1	Conditions ambiantes normales
	C8 - 2	Site d'implantation agité.
	C8 - 3	Non documenté

12 Interface RS232C

Pour la connexion d'un appareil périphérique (imprimante, ordinateur) la balance est équipée en série d'une interface RS232C.

Les conditions suivantes doivent être réunies pour la communication entre la balance et les appareils périphériques:

• Relier la balance par un câble approprié à l'interface de l'appareil périphérique. Seul un câble d'interface KERN correspondant vous assure une exploitation sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l'appareil périphérique.

Le transfert des données est asynchrone sous forme de codification ASCII.

12.1 Caractéristiques techniques

Raccordement

Broche 9 douille subminiaturisée d

Pin 2: Receive data

Pin 3: Transmit data

8 bits, pas de parité / 1 bit d'arrêt / 1 bit de départ

12.2 Câble d'interface

Balance9 pôles			PC9 pôles
2	3	—
3	2	—
5	5	—

Balance9 pôles		Imprimante9 pôles
2 3
3 2
5 5

12.3 Paramètres d'interfaces

12.3.1 Vitesse de transmission

Sous ce point de menu s'effectue l'adaptation du transfert de données aux diverses unités périphériques RS232C. La vitesse de transmission en bauds détermine la vitesse de transmission des données via l'interface sérielle. Pour une parfaite transmission des données, la balance et l'appareil périphérique doivent être réglés à la même valeur.

Appeler le point de menu „C4“, voir chap. 11.1

Sélectionner le réglage voulu sur la touche PRINT.

En option:

C4 - 0 1200 bauds

C4 - 1 2400 bauds

C4 - 2 4800 bauds

C4 - 3 9600 bauds

Mémoriser / retour en mode de pesée, voir chap. 11.1.

12.3.2 Condition d'émission

Sous ce point du menu est effectuée la définition du mode de transmission des données

Appeler le point de menu „C5“, voir chap. 11.1

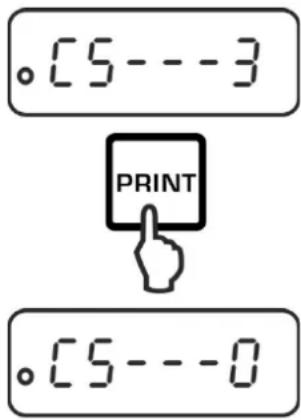

Sélectionner le réglage voulu sur la touche PRINT.

En option:

C5 - 0 Edition automatique de valeurs de pesée stables

C5 - 1 Par ordre de télécommande W (w)

C5 - 2 Edition de données en continu

C5 - 3 Edition de données en continu après pression de la touche PRINT

Mémoriser / retour en mode de pesée, voir chap. 11.1.

12.4 Protocoles modèle (KERN YKB-01N)

+ 10.0000 g SS

Valeur de pesée stable/positive

- 10.0000 g SD

Valeur de pesée instable/négative

12.5 Commandes à distance

Ordre Terminateur				Fonction
ASCII	Hex
O 4F 0D 0A				Fonction identique à la touche ON/OFF
T	54	0D	0A	Fonction identique à la touche TARE
C	43	0D	0A	Fonction identique à la touche CAL
M	4D	0D	0A	Fonction identique à la touche MODE
W 57		0D	0A	Fonction identique à la touche PRINT
w	77	0D	0A	Fonction identique à la touche PRINT

13 Maintenance, entretien, élimination

Avant tout travail de maintenance, de nettoyage et de réparation couper la tension de régime de l'appareil.

13.1 Nettoyage

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce qu'aucun liquide ne pénètre au sein de l'appareil. Essuyer à l'aide d'un chiffon doux sec.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

13.2 Maintenance, entretien

⇒ L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.
Avant d'ouvrir l'appareil, couper ce dernier du secteur.

13.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

14 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Panne Cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.

L'affichage du poids change sans discontinuer

• Courant d'air/circulation d'air
• Vibrations de la table/du sol
- Le plateau de pesée est en contact avec des corps étrangers.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Le résultat de la pesée est manifestement faux

• L'affichage de la balance n'est pas sur zéro
- L'ajustage n'est plus bon.
• La balance n'est pas à l'horizontale.
- Changements élevés de température.
- Le temps de préchauffage n'a pas été respecté.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

14.1 Messages d'erreur

E Plage de pesage dépassée, le poids dépasse la plage de pesée de la balance. Décharger la balance.
—E	Plage de pesage non atteinte, p. ex. absence du plateau de pesée.
CAL-no	Erreur d'étalonnage
