Type de produit	Nettoyeur de piscine robotique
Marque	Maytronics
Modèle	Dolphin Advantage ULTRA
Alimentation électrique	100-125 VAC ou 200-230 VAC, 50-60 Hz, sortie <30 VDC
Protection du moteur	IP 68
Protection de l'alimentation	IP 54
Profondeur de fonctionnement	0,4 m à 5 m
Type de filtration	Double filtration avec panier et panneaux ultrafins
Méthode de nettoyage	Brossage actif et aspiration
Cycle de nettoyage	Automatique, complet jusqu'à la fin du cycle
Câble flottant	Oui, longueur adaptée à la piscine
Entretien du filtre	Nettoyage après chaque cycle, nettoyage périodique des panneaux ultrafins
Entretien de l'hélice	Vérification et retrait des débris si nécessaire
Précautions de sécurité	Ne pas entrer dans la piscine pendant le fonctionnement, débrancher avant entretien, placer l'alimentation à 3,5 m du bord
Conditions d'utilisation de l'eau	Chlore ≤4 ppm, pH 7,0-7,8, température 6-35°C, NaCl ≤5000 ppm
Rangement hors saison	Vider l'eau, nettoyer les filtres, enrouler le câble, stocker à l'abri du gel et du soleil (5-45°C)

FOIRE AUX QUESTIONS - Dolphin Advantage ULTRA MAYTRONICS

Comment démarrer le nettoyeur de piscine Dolphin Advantage ULTRA ?

Placez l'alimentation à au moins 3,5 m du bord de la piscine, déroulez complètement le câble flottant, connectez-le à l'alimentation, branchez l'alimentation sur prise de courant, puis introduisez le robot dans l'eau et allumez l'alimentation.

Que faire si le nettoyeur ne se déplace pas ?

Vérifiez que le câble flottant est bien connecté à l'alimentation. Si c'est le cas, débranchez l'alimentation et inspectez l'hélice, les chenilles et les roues pour détecter tout obstacle. Nettoyez si nécessaire.

Comment nettoyer le panier de filtration ?

Éteignez et débranchez l'alimentation. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour retirer les déchets, puis rincez le panier au jet d'eau. Replacez le tout après nettoyage.

Pourquoi le robot tourne-t-il sur lui-même ?

Cela peut être dû à un panier de filtration bouché, des débris dans l'hélice, une mauvaise position de l'alimentation ou une eau non conforme (algues, pH, etc.). Nettoyez le filtre et l'hélice, repositionnez l'alimentation et corrigez l'équilibre de l'eau.

Le robot ne grimpe pas sur les parois, que faire ?

Vérifiez que le panier de filtration n'est pas bouché. Corrigez le pH de l'eau et brossez les parois si des algues sont présentes. Inspectez également l'hélice pour tout débris.

Peut-on utiliser le robot dans une piscine avec un système de chlore au sel ?

Oui, à condition que la concentration en NaCl ne dépasse pas 5000 ppm. Vérifiez régulièrement le taux de sel.

Comment ranger le robot en hiver ?

Videz l'eau du robot, nettoyez soigneusement les filtres et les panneaux, enroulez le câble sans plis, et stockez l'appareil dans un endroit sec, à l'abri du gel et du soleil, entre 5°C et 45°C.

L'alimentation ne s'allume pas, que vérifier ?

Assurez-vous que la prise murale est sous tension, que l'alimentation est bien branchée et allumée. Si le problème persiste, éteignez l'alimentation, attendez 30 secondes et rallumez-la.

Faut-il nettoyer les panneaux ultrafins ?

Oui, il est recommandé de les nettoyer au moins une fois par mois. Démontez les 4 panneaux dans l'ordre 1 à 4, rincez-les au jet d'eau, puis remontez-les dans l'ordre inverse.

Le câble flottant fait des nœuds, comment y remédier ?

Débranchez l'alimentation, tendez complètement le câble et laissez-le au soleil pendant une journée pour éliminer les plis. Évitez de le plier lors du rangement.

MODE D'EMPLOI Dolphin Advantage ULTRA MAYTRONICS

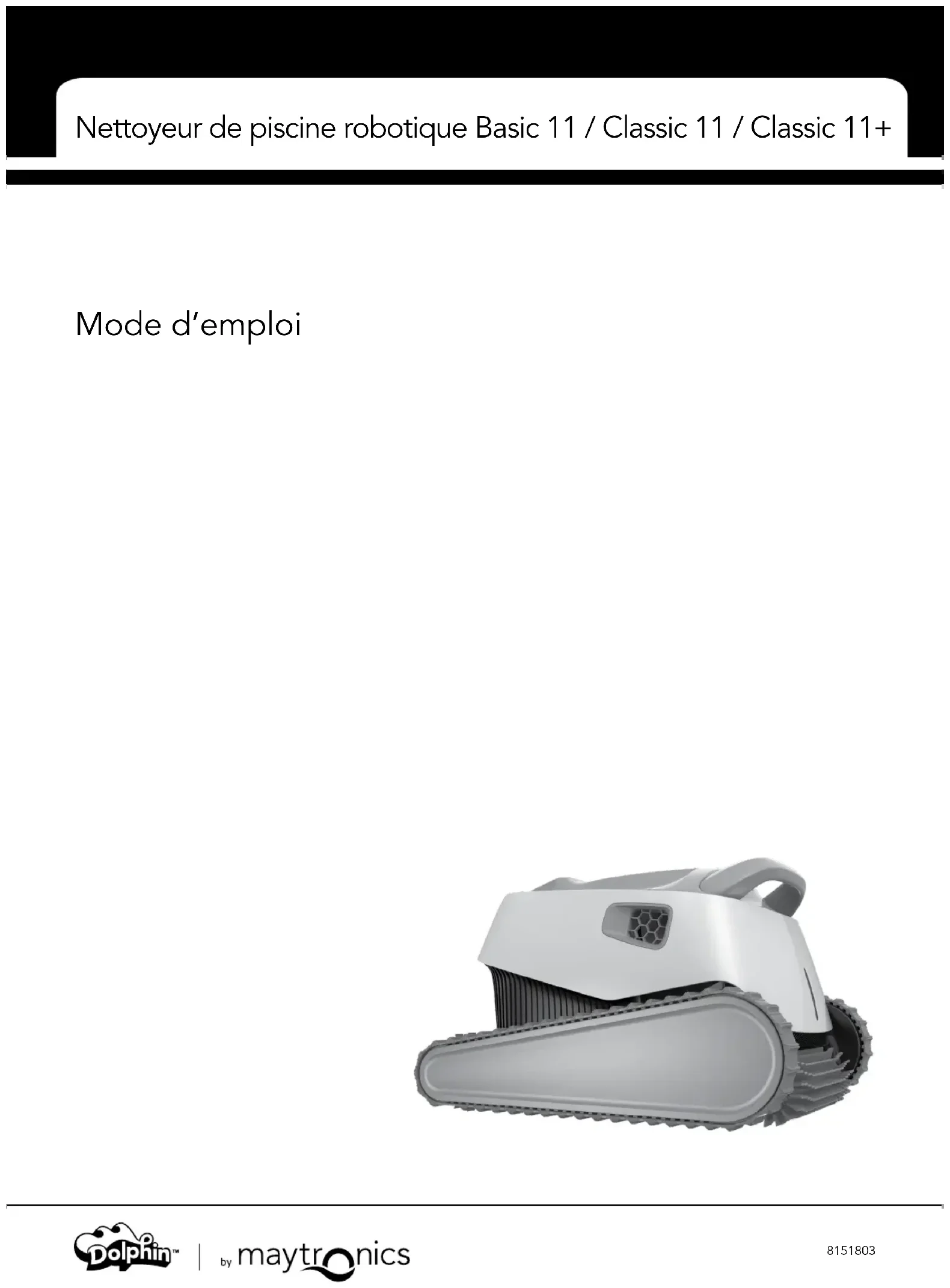

Nettoyeur de piscine robotique Basic 11 / Classic 11 / Classic 11+ Mode d'emploi

Table des matières

1. INTRODUCTION ...... 2
2. SPECIFICATIONS....2
3. AVERTISSEMENTS ET MESURES DE PRECAUTION......2

3.1 Avertissements....2
3.2 Mesures de précaution ...... 2

1. PIECES DU NETTOYEUR DE PISCINE....3
2. UTILISATION DU NETTOYEUR DE PISCINE .... 4

5.1 Préparation 4
5.2 Introduction du nettoyeur dans la piscine .... 5
5.3 Voyants lumineux - pour modèle Classic 11+ uniquement 5
5.4 Sortie du nettoyeur hors de la piscine....6

1. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE....7

6.1 Nettoyage après usage....7
6.2 Nettoyage périodique 8

1. NETTOYAGE DE L'HELICE....9
2. RANGEMENT HORS SAISON 10
3. DEPANNAGE....11

Nettoyeur de piscine robotique Basic 11 / Classic 11 / Classic 11+ Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 pi)

Profondeur maximale: 5 m (16.4 pi)

Alimentation numérique

Entrée : 100 VAC – 125 VAC ou 200 VAC – 230 VAC

50 Hz – 60 Hz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3.5 m (12 pi) au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm maximum
pH 7,0 – 7,8
Température 6 °C	-35 °C (43 °F – 95 °F)
NaCl 5000 ppm maximum

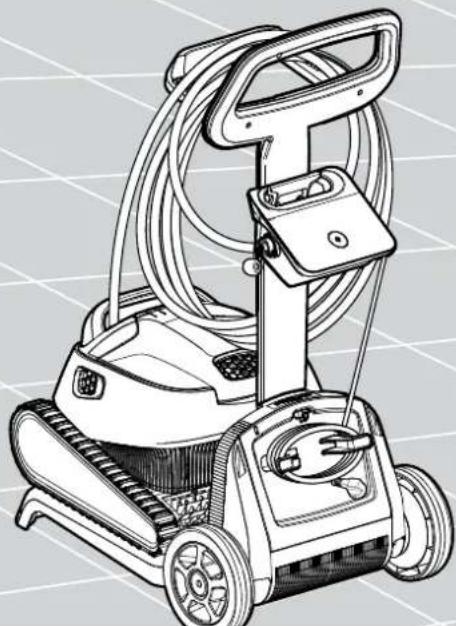

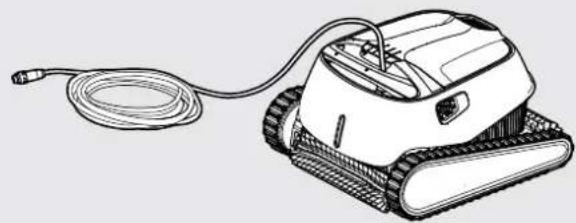

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modèle Basic 11 / Classic 11 / Classic 11+

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

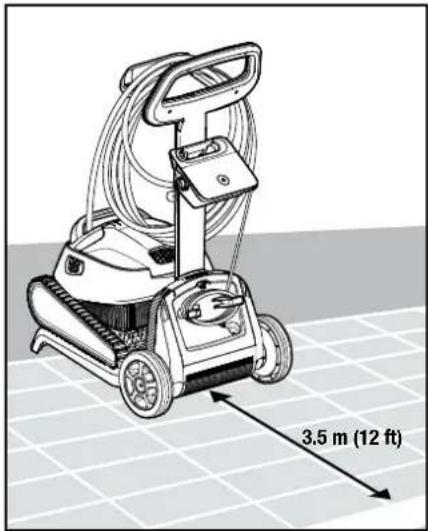

5.1.1 Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3.5 m (12 pi) du bord de celle-ci.

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

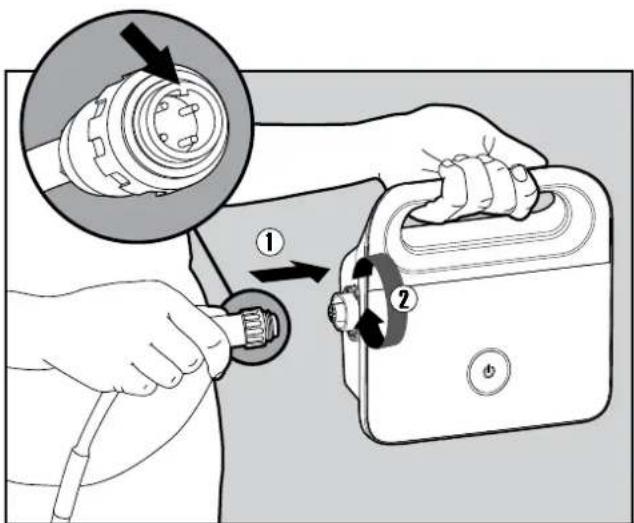

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

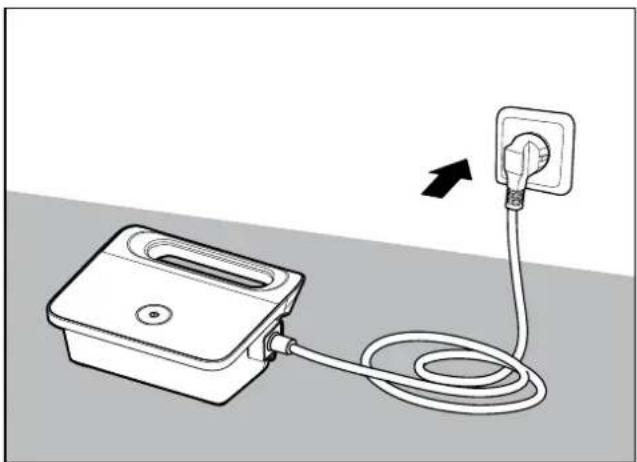

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte.

5.2 Introduction du nettoyeur dans la piscine

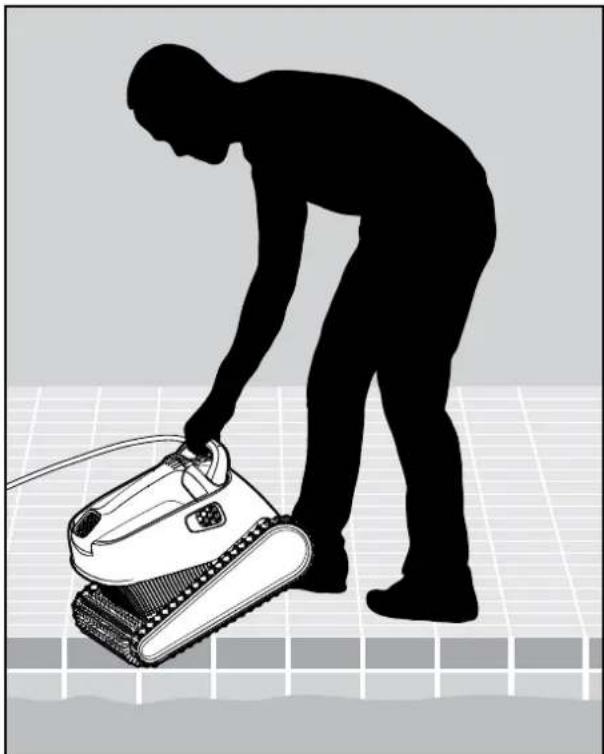

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

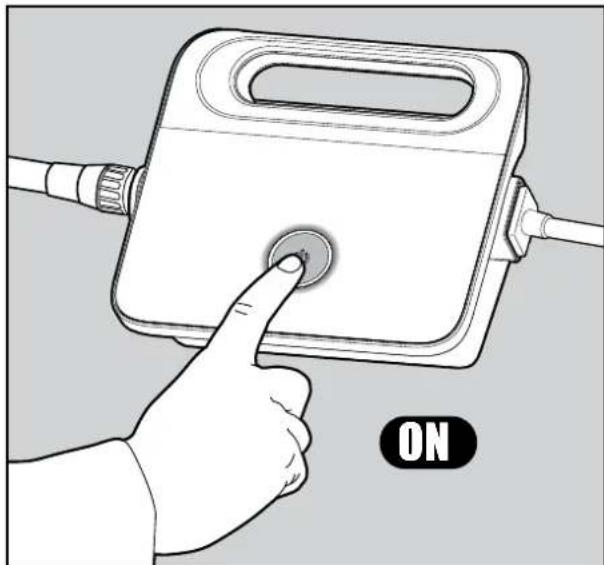

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

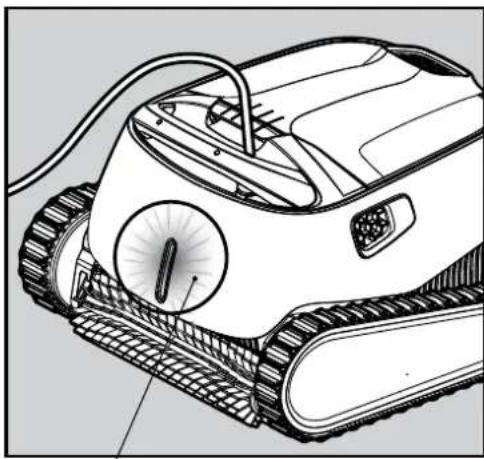

5.3 Voyants lumineux - pour model Classic 11+ uniquement

Voyant Indication
Bleu clignotant Fonctionnement normal du nettoyeur de piscine
Vert clignotant	Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

5.3.1 Voyants lumineux.

5.4 Sortie du nettoyeur hors de la piscine

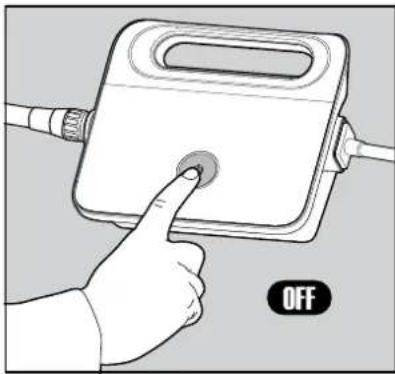

Eteignez l'alimentation et débranchez le câble de la prise de courant.

5.4.1

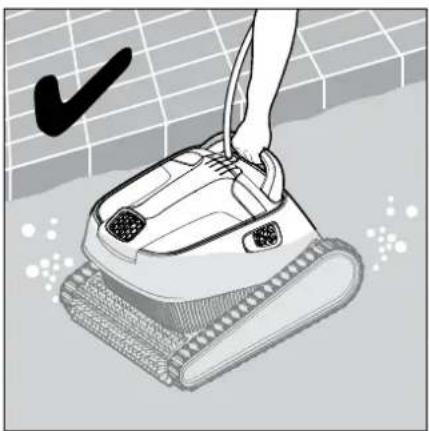

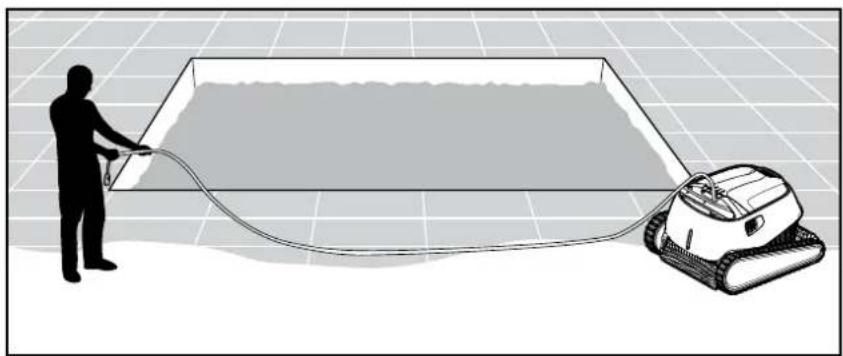

5.4.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

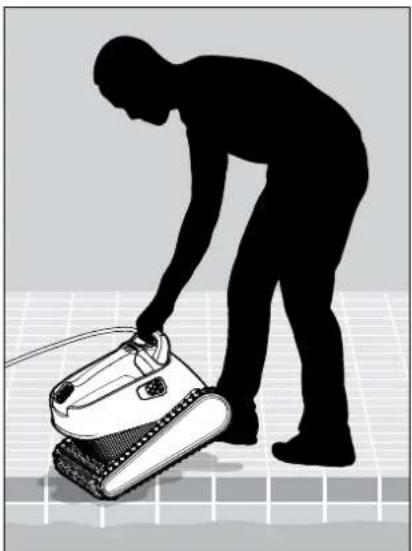

5.4.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le filtre après chaque cycle de nettoyage.

Attention : Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier à double filtrage

click!

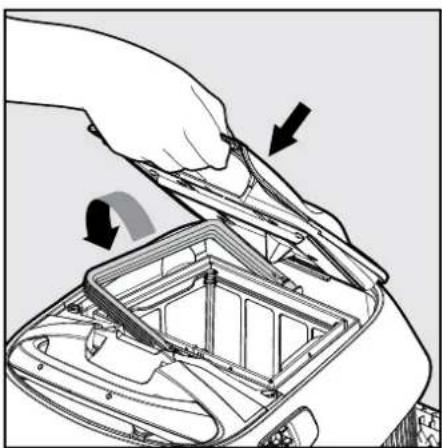

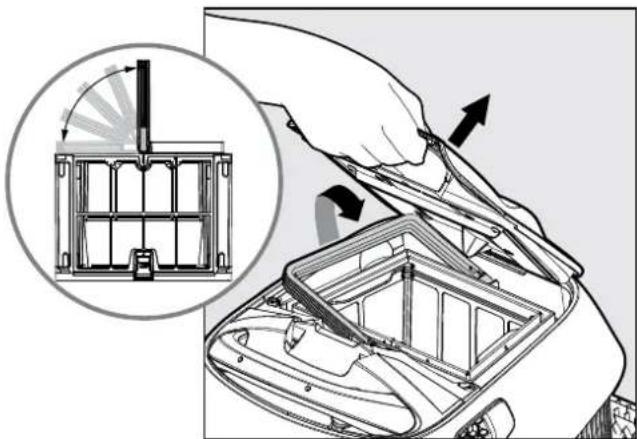

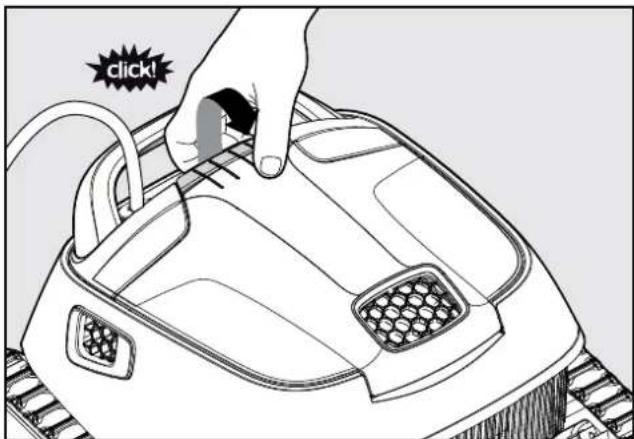

6.1.16 Ouvrez le couvercle des filtres. Lors de l'ouverture du

couvercle des filtres, la poignée se soulève indépendamment.

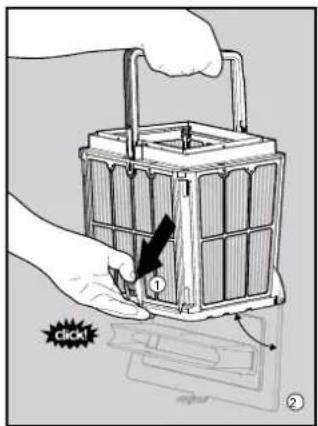

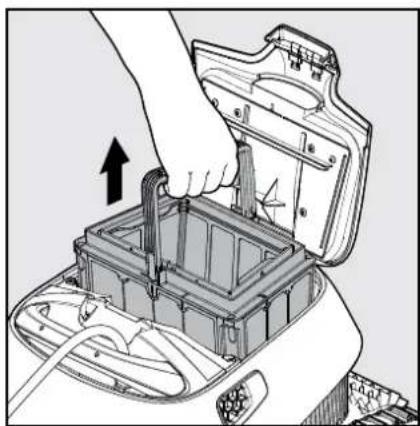

6.1.36 Soulevez le panier. Ouvrez le loquet pour relâcher le panneau du bas et extraire les déchets.

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure:

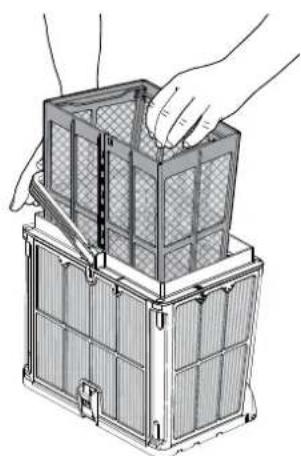

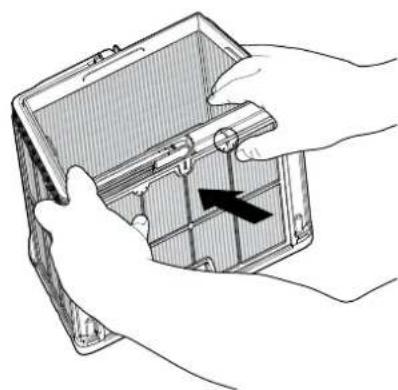

6.2.16 En tenant la poignée baissée, sortez le panier intérieur.

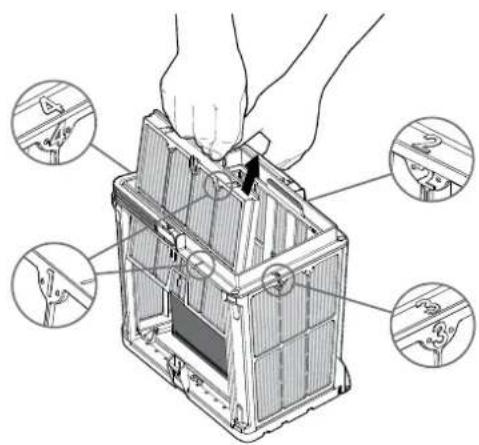

Démontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces.

6.2.3 Continuez à démonter les paniers dans l'ordre des numéros : 2→3→4.

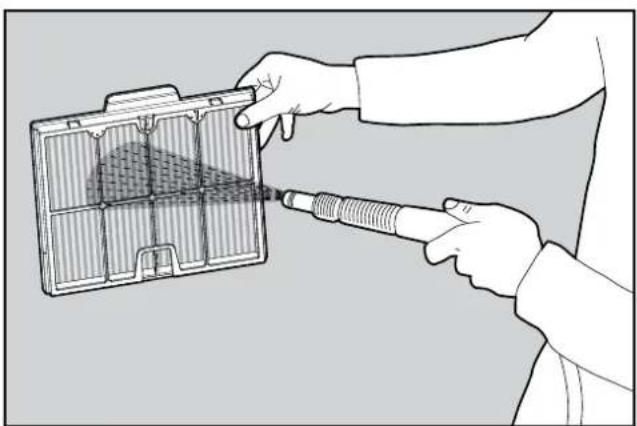

6.2.4 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

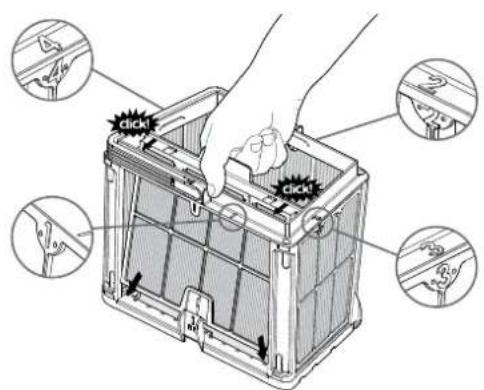

6.2.5 Remettez les panneaux de filtrage en place dans l'ordre suivant: 4→3→2→1.

6.2.6 Replacez le panier de filtrage intérieur, réinsérez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

7. NETTOYAGE DE L'HELICE

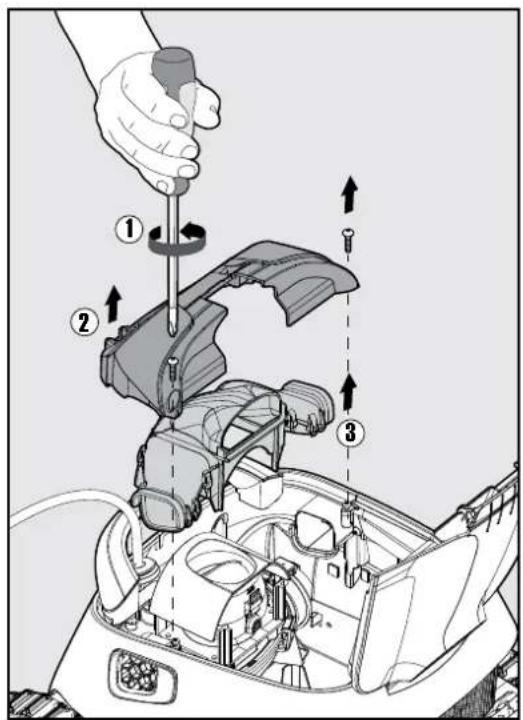

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

Enlevez les déchets pris dans l'hélice selon la procédure suivante:

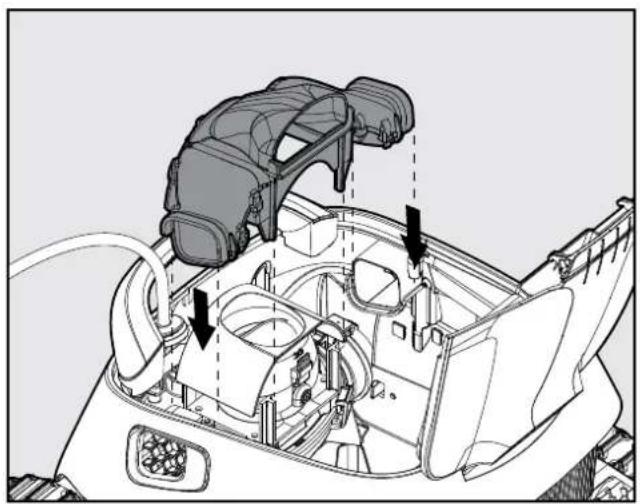

7.2 Remontez le compartiment de l'hélice selon la procédure suivante :

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis
• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5 °C – 45 °C (41 °F – 113 °F)

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage.
Le câble comporte des replis.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (cf. figures 7.2.1 et 7.2.2).
