Type de produit	Robot nettoyeur de piscine automatique
Marque	Maytronics
Modèle	Dolphin Premium 30
Utilisation	Piscine hors-sol et enterrée
Profondeur minimale	0,4 m
Profondeur maximale	5 m
Protection du moteur	IP 68
Alimentation	Transformatrice numérique étanche IP54
Tension d'entrée	100-125 VAC ou 200-230 VAC, 50-60 Hz
Tension de sortie	<30 VDC
Longueur du câble	15 m (câble flottant)
Filtration	Double filtration avec panier et 4 panneaux ultrafins
Brossage	Actif (brosses intégrées)
Nettoyage	Sol, parois et ligne d'eau
Cycle de nettoyage	Automatique (durée programmable selon modèle)
Voyants lumineux	Bleu (fonctionnement), Vert (communication)
Entretien	Nettoyage du panier de filtration après chaque cycle
Nettoyage périodique	Démontage des panneaux ultrafins une fois par mois
Nettoyage de l'hélice	Démontage du compartiment pour retirer les débris
Température de l'eau	6 °C – 35 °C
pH de l'eau recommandé	7,0 – 7,8
Chlore maximum	4 ppm
Salinité maximale	5000 ppm NaCl
Stockage hors saison	Endroit protégé, à l'abri du gel, 5 °C – 45 °C
Poids	Environ 10 kg

FOIRE AUX QUESTIONS - Dolphin Premium 30 MAYTRONICS

Comment installer le robot pour la première fois ?

Placez l'alimentation à au moins 3,5 m du bord de la piscine, déroulez complètement le câble, connectez-le à l'alimentation, puis branchez la prise. Introduisez le robot dans l'eau et allumez l'alimentation.

Le robot ne se déplace pas, que faire ?

Vérifiez que le câble flottant est bien branché. Éteignez l'alimentation, ouvrez le compartiment de l'hélice et retirez tout obstacle. Assurez-vous que les chenilles ou roues ne sont pas bloquées.

Comment nettoyer le filtre après utilisation ?

Éteignez et débranchez l'alimentation. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet, videz les déchets et rincez le panier et les panneaux à l'eau claire.

À quelle fréquence faut-il nettoyer les panneaux ultrafins ?

Il est recommandé de les nettoyer au moins une fois par mois. Démontez les 4 panneaux dans l'ordre (1 à 4), rincez-les, puis remontez-les dans l'ordre inverse (4 à 1).

Comment enlever les débris coincés dans l'hélice ?

Assurez-vous que l'alimentation est débranchée. Démontez le compartiment de l'hélice en suivant les instructions du manuel, retirez les débris, puis remontez soigneusement.

Le robot tourne sur lui-même, que faire ?

Cela peut être dû à un filtre bouché, des débris dans l'hélice, ou une mauvaise position de l'alimentation. Nettoyez le filtre, vérifiez l'hélice et replacez l'alimentation pour une couverture optimale.

Puis-je utiliser le robot si l'eau est très chaude ou froide ?

Le robot fonctionne entre 6 °C et 35 °C. En dehors de cette plage, l'efficacité peut être réduite et des dommages peuvent survenir.

Le robot ne grimpe pas sur les parois, pourquoi ?

Vérifiez que le filtre n'est pas obstrué, que les murs ne sont pas glissants à cause d'algues (corrigez le pH et le chlore), et que l'hélice est libre de débris.

Comment ranger le robot en hiver ?

Videz l'eau du robot, nettoyez soigneusement les filtres, enroulez le câble sans pli, et stockez-le dans un endroit à l'abri du gel et du soleil, entre 5 °C et 45 °C.

Que faire si le voyant de l'alimentation ne s'allume pas ?

Vérifiez que la prise murale est sous tension. Assurez-vous que le câble d'alimentation est bien branché et que l'interrupteur est allumé. Si rien ne fonctionne, éteignez, attendez 30 secondes et rallumez.

MODE D'EMPLOI Dolphin Premium 30 MAYTRONICS

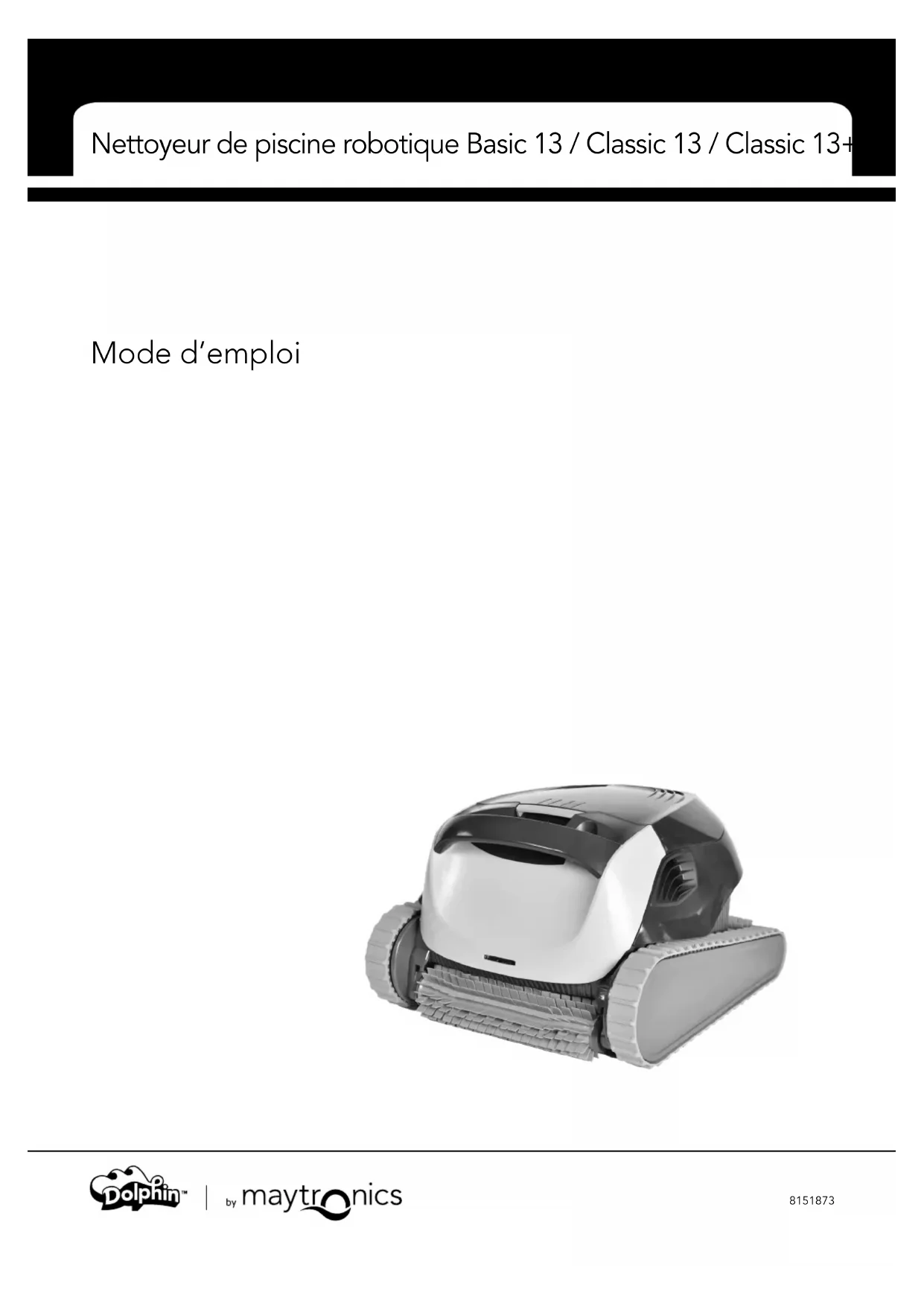

Nettoyeur de piscine robotique Basic 13/Classic 13 / Classic 13+ Mode d'emploi

Table des matières

1. INTRODUCTION 2
2. SPECIFICATIONS....2
3. AVERTISSEMENTS ET MESURES DE PRECAUTION ...... 2
   3.1 Avertissements....2
   3.2 Mesures de précaution 2
4. PIECES DU NETTOYEUR DE PISCINE....3
5. UTILISATION DU NETTOYEUR DE PISCINE .... 4
   5.1 Préparation 4
   5.2 Introduction du nettoyeur dans la piscine .... 5
   5.3 Voyants lumineux - pour modèle Classic 13+ uniquement 5
   5.4 Sortie du nettoyeur hors de la piscine....6
6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE....7
   6.1 Nettoyage après usage....7
   6.2 Nettoyage périodique 8
7. NETTOYAGE DE L'HELICE....9
8. RANGEMENT HORS SAISON 10
9. DEPANNAGE....11

Nettoyeur de piscine robotique Basic 13 / Classic 13 / Classic 13+

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0,4 m (1,33 ft)

Profondeur maximale: 5 m (16.4 ft)

Alimentation numérique

Entrée : 100 VAC – 125 VAC or 200 VAC – 230 VAC

50 Hz - 60 Hz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3,5 m (12 ft) au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm maximum
pH 7,0 – 7,8
Température 6 °C	-35 °C (43 °F – 95 °F)
NaCl 5000 ppm maximum

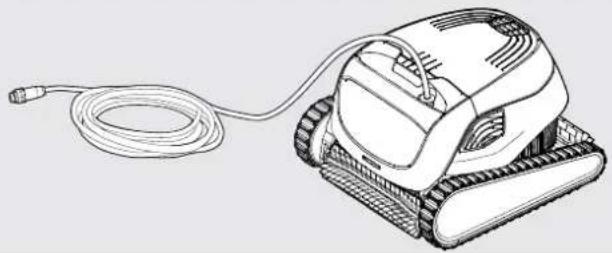

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modèle Basic 13 / Classic 13 / Classic 13+

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

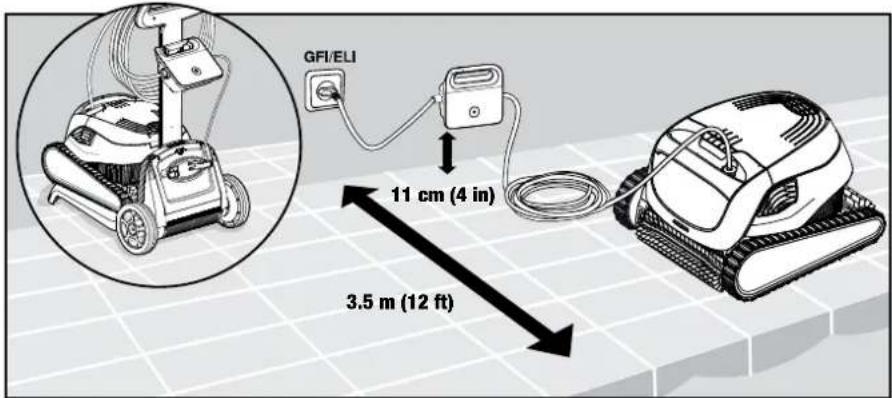

5.1.1 Positionnez le bloc d'alimentation de manière à ce qu'il soit à peu près au milieu de la longueur de la piscine à une distance minimale de 3,5 m (12 ft) de la piscine et placé à 11 cm (4 in) au-dessus du sol.

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

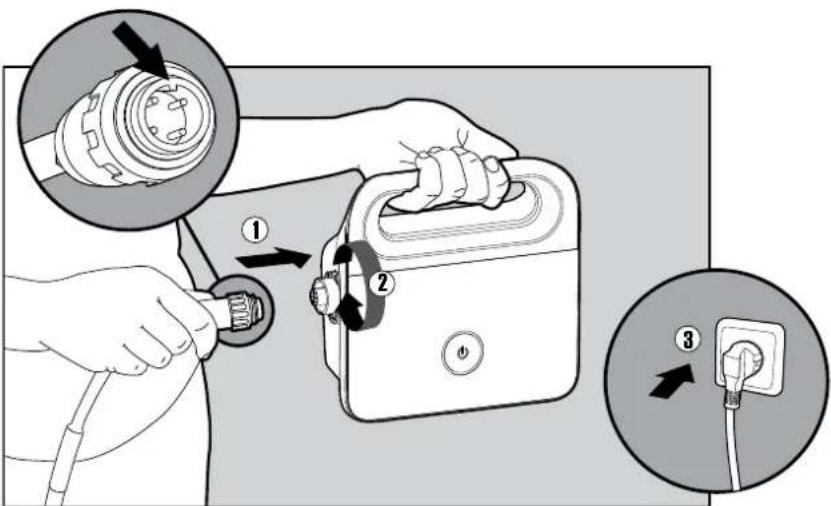

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2). Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte (3).

5.2 Introduction du nettoyeur dans la piscine

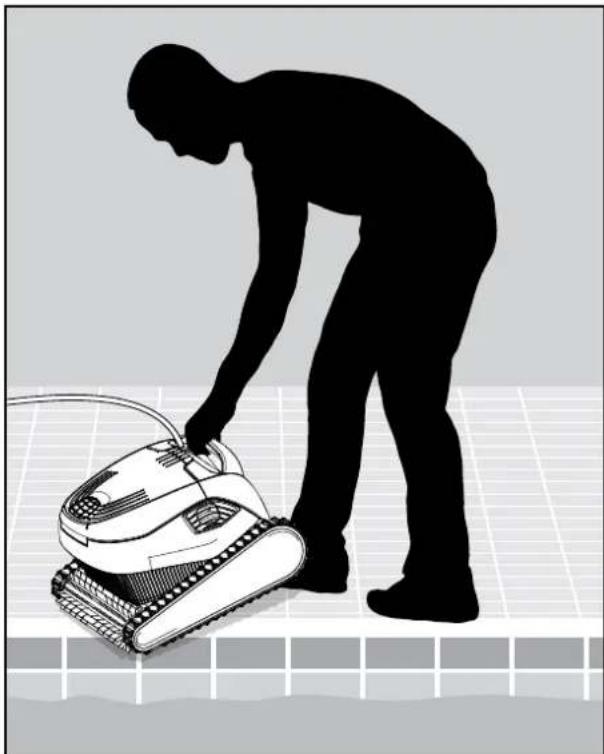

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

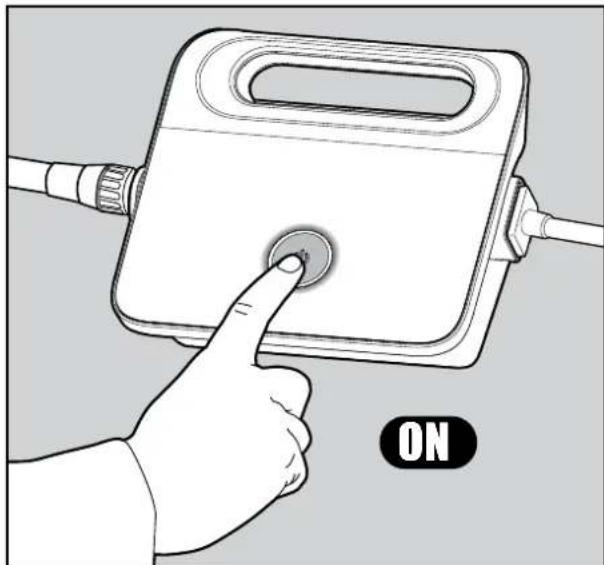

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

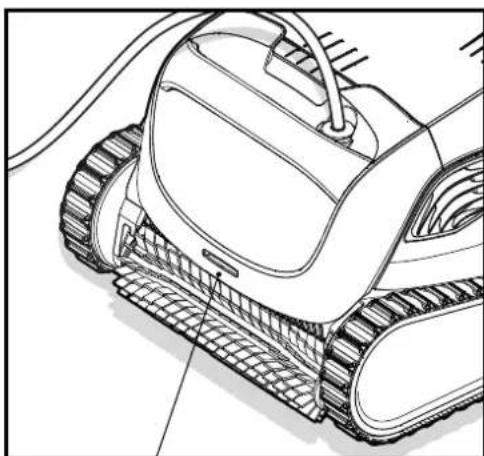

5.3 Voyants lumineux - pour model Classic 13+ uniquement

Voyant Indication
Bleu clignotant Fonctionnement normal du nettoyeur de piscine
Vert clignotant	Communication de la télécommande ou du téléphone intelligent avec le nettoyeur de piscine

5.3.1 Voyants lumineux.

5.4 Sortie du nettoyeur hors de la piscine

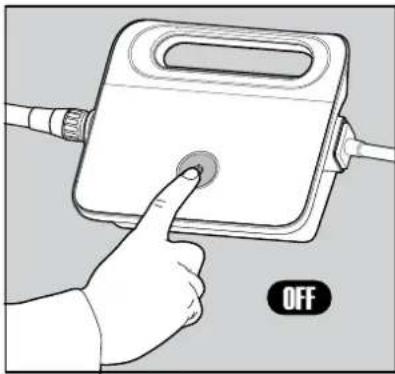

Eteignez l'alimentation et débranchez le câble de la prise de courant.

5.4.1

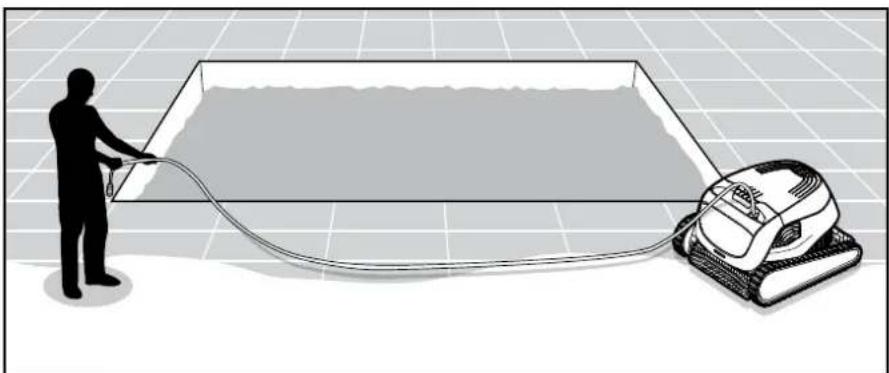

5.4.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine.

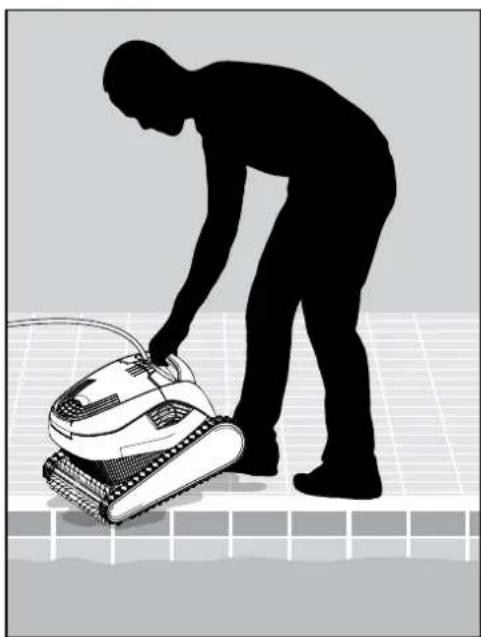

Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

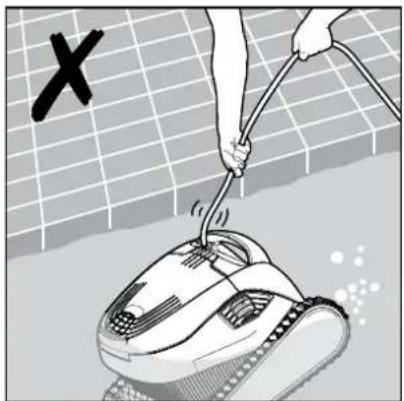

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

5.4.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE DOUBLE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le filtre après chaque cycle de nettoyage.

Attention : Ne laissez pas les panneaux de filtrage sécher avant de les nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier à double filtrage

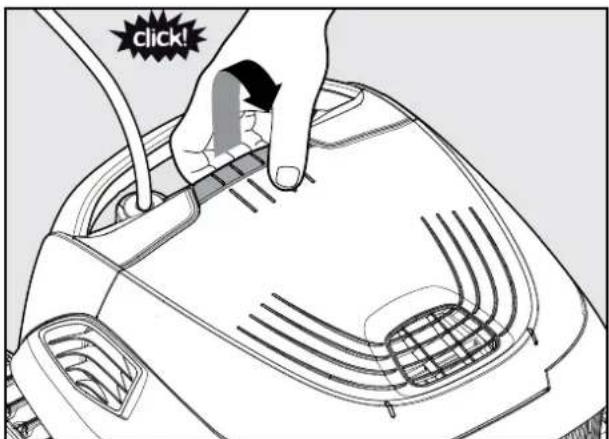

click!

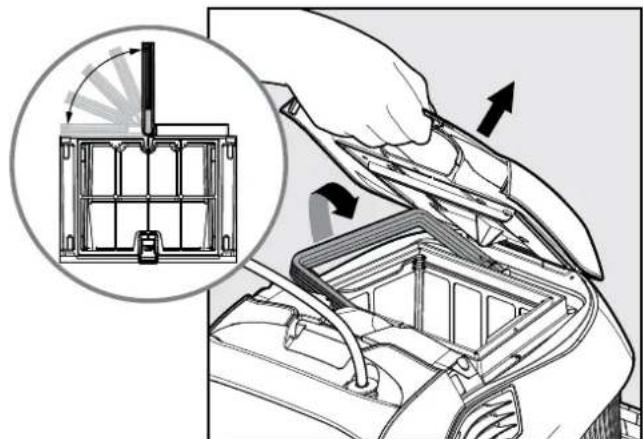

6.1.16 Ouvrez le couvercle des filtres. Lors de l'ouverture du

couvercle des filtres, la poignée se soulève indépendamment.

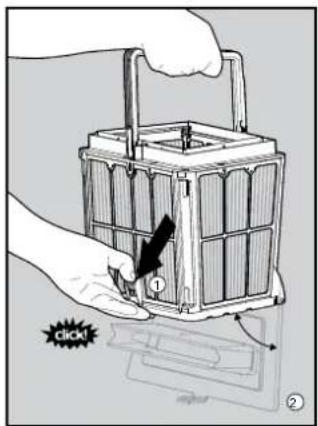

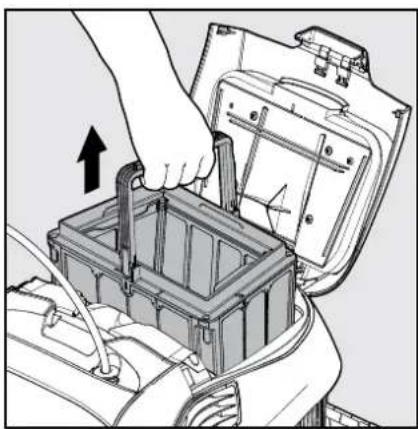

6.1.36 Soulevez le panier. Ouvrez le loquet

pour relâcher le panneau du bas et extraire les déchets.

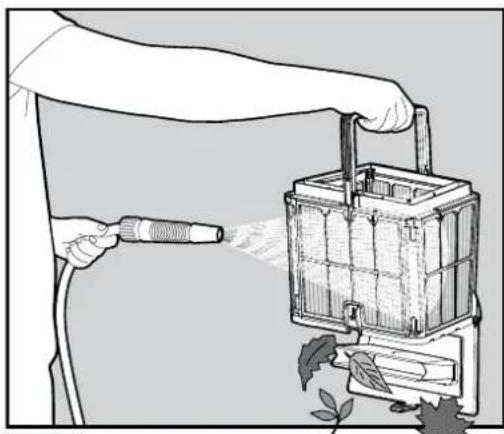

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 4 panneaux ultrafins du panier extérieur, en suivant la procédure:

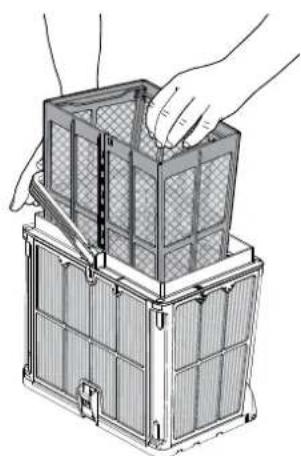

6.2.16 En tenant la poignée baissée, sortez le panier intérieur.

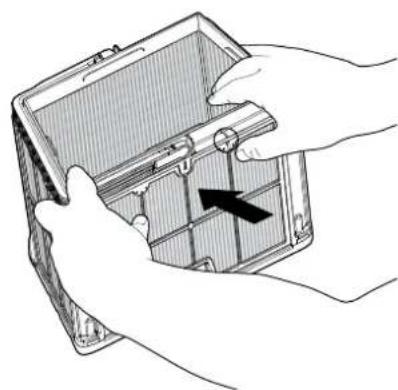

Démontez les panneaux : commencez par presser sur le panneau 1 avec vos pouces.

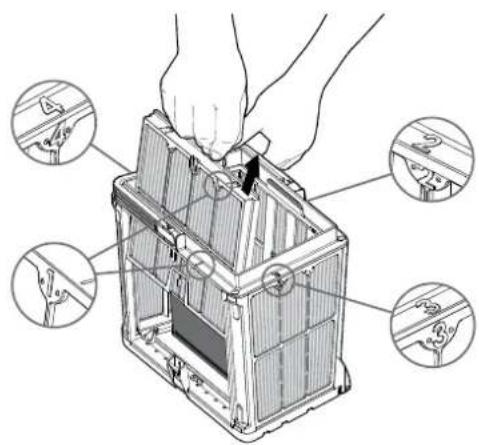

6.2.3 Continuez à démonter les paniers dans l'ordre des numéros : 2→3→4.

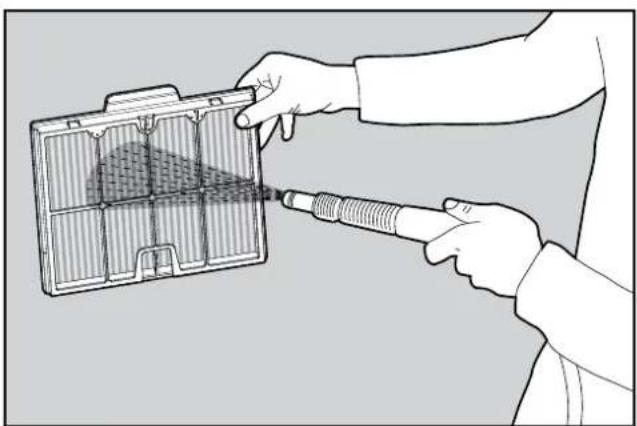

6.2.4 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

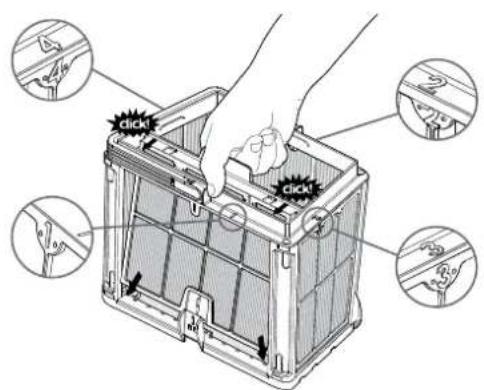

6.2.5 Remettez les panneaux de filtrage en place dans l'ordre suivant: 4→3→2→1.

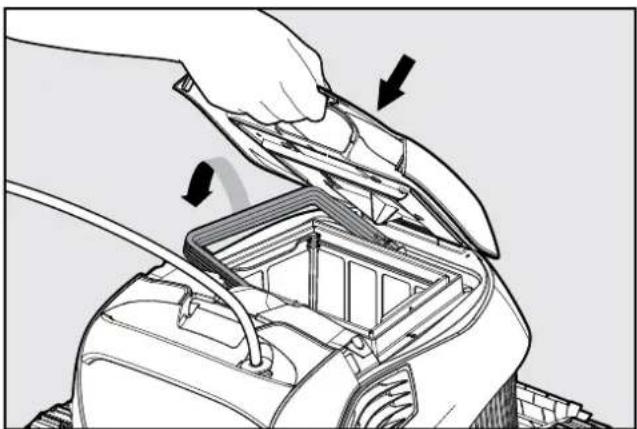

6.2.6 Replacez le panier de filtrage intérieur, réinsérez l'assemblage de filtrage dans le nettoyeur et fermez le couvercle.

7. NETTOYAGE DE L'HELICE

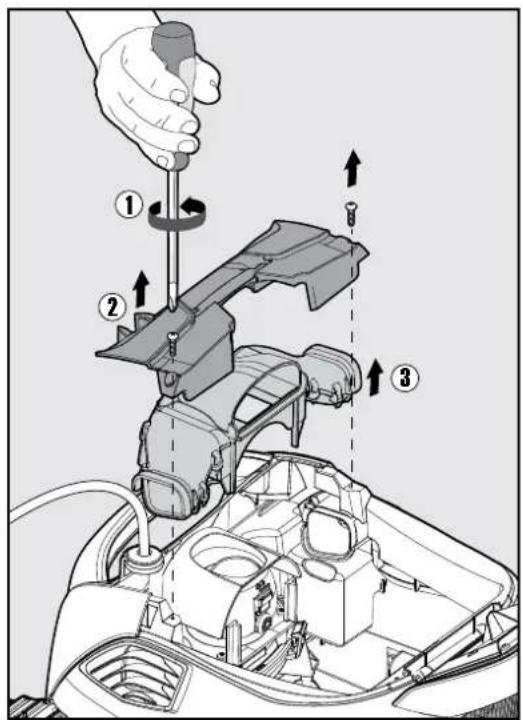

7.1 Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

Enlevez les déchets pris dans l'hélice selon la procédure suivante:

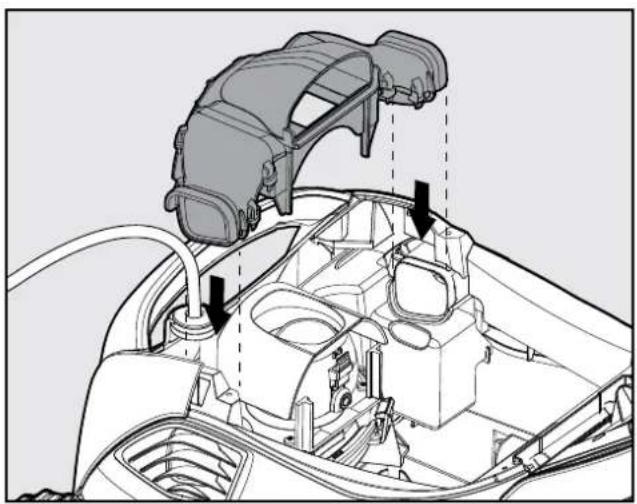

7.2 Remontez le compartiment de l'hélice selon la procédure suivante :

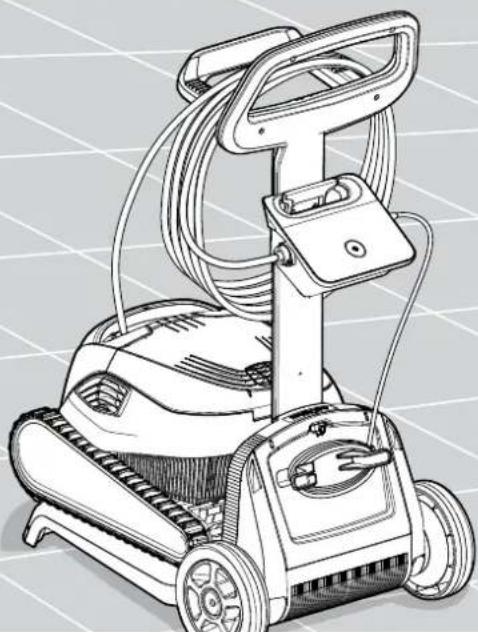

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien les paniers et les panneaux de filtrage, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis
• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5 °C – 45 °C (41 °F – 113 °F)

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage.
Le câble comporte des replis.	Panier de filtrage bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
