Type de produit	Compresseur d'air portatif
Marque	Stanley
Modèle	CAP1512-OF
Alimentation	115 V, 60 Hz, 15 A min
Moteur	2 CV / 1,5 CV (utilisation)
Pression de fonctionnement	0 à 150 PSI
Débit d'air	3,7 CFM à 40 PSI, 2,8 CFM à 90 PSI
Capacité du réservoir	1,2 gallons
Sortie d'air	1/4 po NPT
Interrupteur de pression	Marche à 120 PSI, arrêt à 150 PSI
Poids	9,97 kg
Dispositifs de sécurité	Soupape de sûreté à 160 PSI, protection thermique du moteur
Entretien	Vidange quotidienne du réservoir, pompe sans huile
Garantie	1 an
Utilisation prévue	Alimentation d'outils pneumatiques

FOIRE AUX QUESTIONS - CAP1512-OF STANLEY

Comment vidanger le réservoir du compresseur ?

Arrêtez le compresseur et débranchez-le. Inclinez l'appareil pour placer le robinet de vidange en position basse, puis ouvrez le robinet pour évacuer toute l'humidité. Refermez après vidange. Effectuez cette opération après chaque utilisation ou toutes les 4 heures pour éviter la corrosion.

Quel type d'huile utiliser pour la pompe ?

Ce compresseur est équipé d'une pompe sans huile. Aucune huile n'est nécessaire ni à vérifier.

Que faire si le compresseur ne démarre pas ?

Vérifiez que l'interrupteur est sur ON, que l'appareil est branché sur une prise fonctionnelle et que le fusible ou disjoncteur n'a pas sauté. Si la température est très basse, placez le compresseur dans un endroit plus chaud pendant 30 minutes. Évitez les rallonges trop longues.

Puis-je utiliser une rallonge avec le compresseur ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez un calibre 12 pour moins de 7,6 m, calibre 10 pour 7,6 à 15 m. Au-delà, déconseillé. Une rallonge peut causer une perte de tension et empêcher le démarrage.

Quelle pression maximale puis-je utiliser avec les accessoires ?

Ne dépassez jamais la pression maximale recommandée par le fabricant de l'accessoire. La pression de sortie peut être réglée avec le bouton du régulateur. Dépasser la pression nominale peut provoquer une explosion.

Comment régler la pression de sortie ?

Tournez le bouton du régulateur dans le sens horaire pour augmenter la pression, dans le sens antihoraire pour la diminuer. La pression réglée s'affiche sur le manomètre de pression régulée.

Que faire en cas de fuite d'air ?

Coupez l'alimentation et vidangez le réservoir. Vérifiez les raccords avec de l'eau savonneuse. Resserez les raccords si nécessaire. Si la fuite persiste, le clapet anti-retour ou les joints peuvent être obstrués ou endommagés ; consultez un centre de service autorisé.

Pourquoi le compresseur s'arrête-t-il tout seul ?

Le moteur est protégé par un dispositif de surcharge thermique. S'il surchauffe, il coupe automatiquement l'alimentation. Une fois refroidi, le compresseur redémarre seul. Assurez-vous que le cycle de service ne dépasse pas 50 % et que la ventilation est suffisante.

Comment transporter le compresseur ?

Utilisez la poignée pour déplacer l'appareil. Ne tirez pas sur le cordon d'alimentation ou le tuyau. Débranchez toujours le compresseur avant le transport.

Où trouver des pièces de rechange pour le compresseur ?

Utilisez uniquement des pièces d'origine Bostitch. Pour toute réparation, contactez un centre de service autorisé Bostitch. La garantie est annulée si des réparations non autorisées sont effectuées.

MODE D'EMPLOI CAP1512-OF STANLEY

Nous vous félicitons pour l'achat du compresseur d'air portatif haute performance BOSTITCH. compresseur a été conçu pour alimenter différents outils pneumatiques — y compris les outils pneumatiques d'assemblage — en air comprimé.

Avant d'assembler, d'utiliser ou de faire l'entretien de ce compresseur, les utilisateurs doivent comprendre les renseignements contenus dans le présent manuel du propriétaire. Lire attentivement la section « Règles pour une utilisation sécuritaire » du manuel puis s'assurer « bien comprendre tous les avertissements.

⚠️ DANGER: Le signe de danger indique une situation dangereuse imminente qui, si elle n'est évitée, causera À COUP SÛR la mort ou des blessures graves.

▲ATTENTION: Les avertissements indiquent une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures graves, voire la mort.

AVIS! : Les avis indiquent des renseignements importants qui doivent être respectés, sinon l'équipement pourrait être endommagé.

INDEX

Instructions de sécurité ....20

Règles pour une utilisation sécuritaire ....21, 22

Instructions pour mise à la terre 23, 24

Spécifications....24

Caractéristiques ....25

Instructions d'utilisation ....26

Entretien général....26

Garantie 27

Dépannage....28

Renseignez-vous :

Tous les utilisateurs doivent lire et bien comprendre l'ensemble des renseignements que conti présent manuel avant d'assembler, d'utiliser ou de faire l'entretien du compresseur d'air.

Évitez les pièces mobiles :

Lorsque le compresseur est raccordé à une source électrique et que l'interrupteur à pression la position "ON", il commence automatiquement son cycle.

• Ne jamais toucher aux pièces mobiles, quelles qu'elles soient.
• Garder toute partie du corps, cheveux et bijoux loin des pièces mobiles.
• Ne jamais utiliser le compresseur si tous les gardes et carénages ne sont pas en place.
• Ne jamais se tenir debout sur le compresseur.

Embouts et accessoires :

Pour tout embout ou accessoire que vous utiliserez avec ce compresseur, la pression maximal admissible recommandée devrait être clairement indiquée sur le produit même ou dans son n d'utilisation. Dépasser la pression nominale de ces accessoires (incluant, entre autres : outils pneumatiques, accessoires à air comprimé, pistolets à peinture, tuyaux à air, accouplements (tuyaux à air, pneus et autres produits gonflables) pourrait provoquer un fonctionnement inconn ou une explosion et causer de graves blessures.

- Ne jamais dépasser la pression maximale recommandée par le fabricant de tout embout ou accessoire que vous utiliserez avec ce compresseur.

Protection personnelle :

L'employeur et/ou l'utilisateur doivent s'assurer qu'une protection des yeux est portée. L'équipe de protection doit être conforme à la norme ANSI Z87.1 et fournir une protection frontale et AVIS! : Des lunettes sans protection latérale et des masques faciaux ne fournissent pas la protection nécessaire. Les accessoires de protection des yeux conformes à la norme ANSI Z87 porteront toujours l'inscription « Z87 ».

⚠WARNING: Des mesures de sécurité supplémentaires sont requises dans certains environnements. Par exemple, la zone de travail peut favoriser l'exposition à un niveau de br susceptible d'entraîner une diminution de l'acuité auditive. L'employeur et l'utilisateur doivent s'assurer qu'une protection de l'ouïe sera utilisée par l'opérateur et les personnes présentes la zone de travail. Certains environnements exigeront l'utilisation d'un équipement de protection la tête. Lorsque cela s'avère nécessaire, l'employeur et l'utilisateur doivent s'assurer que la protection de la tête est conforme à la norme ANSI Z89.1.

• Toujours utiliser une protection adéquate pour les yeux.
• Porter une protection appropriée des oreilles et de la tête.
• Ne jamais diriger le jet d'air comprimé vers une autre personne. L'air comprimé peut caus des blessures et projeter des particules lâches et de petits objets à des vitesses élevées.
• Garder les enfants loin de la zone de travail.

TRANSPORT :

Utiliser la poignée pour déplacer le compresseur. Ne pas traîner ou tirer l'appareil par son cordon d'alimentation ou son tuyau à air. Toujours débrancher le compresseur avant son transport.

Réservoirs d'air :

Étant donné la condensation provoquée par la compression de l'air, il y aura accumulation d'humidité à l'intérieur du réservoir du compresseur. Évacuer l'humidité du réservoir sur une base quotidienne (voir la section Entretien général). Le défaut d'évacuer correctement l'humidité du réservoir pourrait mener à la formation de rouille et à l'amincissement du réservoir d'acier.

⚠️ ATTENTION: LE DÉFAUT D' EFFECTUER UNE VIDANGE RÉGULIÈRE DU RÉSERVOIR PEUT CAUSER LA CORROSION DE CE DERNIER ET CONSTITUER UN RISQUE D'EXPLOSION, LAQUELLE POURRAIT CAUSER DE GRAVES BLESSURES. POUR ÉVITER LE RISQUE D'UNE DÉFECTUOSITÉ DU RÉSERVOIR PENDANT L'USAGE, LE VIDANGER APRÈS CHAQUE UTILISATION OU À TOUTES LES QUATRE HEURES AFIN D'ÉVITER L'ACCUMULATION DE CONDENSATION ET LA CORROSION.

ATTENTION: NE PAS EFFECTUER DE SOUDURE NI DE RÉPARATIONS SUR LE RÉSERVOIR DE CE COMPRESSEUR. TOUT SOUDAGE SUR LE RÉSERVOIR POURRAIT L'AFFAIBLIR GRANDEMENT ET REPRÉSENTER UN DANGER EXTRÊME. TOUTE OPÉRATION DE SOUDURE SUR LE RÉSERVOIR, QUELLE QU'ELLE SOIT, ANNULERA LA GARANTIE.

Ventilation :

ATTENTION: RISQUE DE FEU OU D'EXPLOSION — NE PAS VAPORISER DE LIQUIDE INFLAMMABLE DANS UN ESPACE CLOS. LA ZONE DE VAPORISATION DOIT ÊTRE BIEN VENTILÉE. NE PAS FUMER DURANT LA VAPORISATION ET NE PAS VAPORISER LÀ OÙ DES ÉTINCELLES OU DES FLAMMES SONT PRÉSENTES. GARDER LE COMPRESSEUR AUSSI LOIN QUE POSSIBLE DE LA ZONE DE VAPORISATION.

Risque de brûlures :

Tous les compresseurs d'air génèrent de la chaleur, même dans des conditions d'utilisation normales. Les compresseurs Bostitch ont été conçus pour réduire le risque de brûlures en limitant l'accès aux tuyaux et aux pièces de la culasse. Dans les endroits où les tuyaux son découvert, une chemise protectrice leur a été ajoutée afin de réduire les risques de brûlures; ces risques restent toutefois présents.

- Pour éviter les brûlures sérieuses, ne jamais toucher les pièces de la culasse ou les tuyau pendant l'utilisation ou immédiatement après celle-ci.

Ce produit doit être mis à la terre. En cas de court-circuit, la mise à la terre réduit le risq choc électrique en donnant au courant électrique un chemin de sortie. Ce produit est muni d'un cordon d'alimentation avec fil de terre et fiche de mise à la terre appropriée. Cette ficl doit être insérée dans une prise installée et mise à la terre conformément à tous les codes règlements locaux.

DANGER: UNE MAUVAISE INSTALLATION DE LA FICHE DE MISE À LA TERRE PEUT REPRÉSENTER UN RISQUE DE CHOC ÉLECTRIQUE. Si la réparation ou le remplacement du cordon est nécessaire, ne pas raccorder le fil de terre à l'une des bornes à lame plate. Consulter un électricien ou un technicien qualifié si les instructions de mise à la terre sont difficiles à comprendre ou s'il y a des doutes quant à la bonne mise à la terre de ce proc Ne pas modifier la fiche fournie. Si la fiche fournie n'entre pas dans la prise de courant, fa remplacer la prise par un électricien qualifié.

Ce produit, tel qu'il est livré, est conçu pour un circuit 120 volts et comporte une fiche de à la terre semblable à celle illustrée à la Figure A. Un adaptateur temporaire (voir Figures B C) peut être utilisé pour brancher cette fiche dans une prise à 2 trous (Figure B) si une pr correctement mise à la terre n'est pas disponible. Cet adaptateur temporaire ne doit être utilisé qu'en attendant qu'une prise correctement mise à la terre (Figure A) ne soit installée par un électricien qualifié. L'oreille ou la patte verte qui sort de l'adaptateur doit être raccordée à une terre permanente, par exemple un couvercle de boîte électrique correctement mis à la terre. Si l'adaptateur est utilisé, il doit être maintenu en place par un vis de métal.

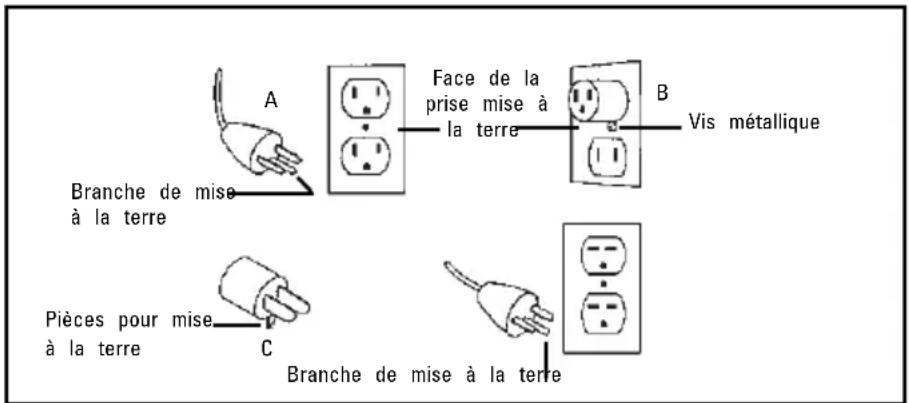

A Face de la prise mise à la terre B Vis métallique Branche de mise à la terre Pièces pour mise à la terre C Branche de mise à la terre

Le moteur de ce compresseur est muni d'un dispositif contre les surcharges thermiques, plac dans l'enroulement du moteur. Si celui-ci surchauffe, le dispositif coupera son fonctionnement. Une fois la température revenue à la normale, le moteur redémarrera automatiquement.

AVIS! Ne pas arrêter le compresseur en tirant sur la fiche. Utiliser l'interrupteur On/Off exclusivement, lequel commande une soupape de sûreté sur le compresseur. Si ce dernier est branché pendant que l'interrupteur est à la position « On », il pourrait avoir de la difficulté redémarrer contre la pression élevée, ce qui pourrait causer une accumulation excessive de chaleur et endommager le moteur.

Soupape de sûreté :

Ce compresseur est pourvu d'une soupape de sûreté réglée de façon à prévenir toute surpression des réservoirs d'air. La soupape est préréglée en usine à 160 lb/po et ne s'activ pas tant que la pression du réservoir n'atteindra pas ce seuil.

ATTENTION: NE PAS ESSAYER DE RÉGLER NI D'ÉLIMINER CE DISPOSITIF DE SÉCURITÉ. TOUT AJUSTEMENT DE CETTE SOUPAPE PEUT CAUSER DE GRAVES BLESSURES. Si ce dispositif requiert de l'entretien ou une réparation, consulter un Centre de service BOSTITCH autorisé.

CYCLE DE SERVICE :

Afin d'assurer la longue durée de vie de votre compresseur d'air BOSTITCH, éviter de l'utilisi à un cycle de service dépassant 50 %. Si le compresseur pompe de l'air durant plus de 50 d'une heure, sa capacité devient alors inférieure à la quantité d'air requise par l'ouvrage en cours. Toujours faire correspondre les exigences de l'embout ou de l'accessoire avec la capacité de sortie d'air du compresseur.

Avis! : BOSTITCH déconseille l'utilisation de rallonges avec un compresseur. La rallonge peut créer une perte de tension fournie au compresseur, ce qui pourrait l'empêcher de démarrer. Pour une performance optimale, brancher le compresseur directement dans une prise de courant et augmenter la longueur du tuyau d'air au besoin.

Si une rallonge doit être utilisée, consulter le tableau suivant en guise de référence :

Distance requise Calibre recommandé

Moins de 7,6 m Calibre 12

7,6 m - 15 m Calibre 10

Plus de 15 m Non recommandé

CAP1512-OF SPÉCIFICATIONS

Moteur : 2 CV / 1.5 CV (Utilisation)

Exigences du fusible : 15 A minimum

Pression de fonctionnement :

Réglage de la soupape de sécurité :

Livraison d'air :

115 V - 60 HZ

0 à 150 PSI

160 PSI

3.7 CFM @ 40 PSI

2.8 CFM @ 90 PSI

Intensité maximale à la pression de fonctionnement :

Taille du réservoir :

Sortie d'air :

Réglages de l'interrupteur de pression

12

1.2 gallons

1/4 po NPT (National Pipe Thread)

Marche à 120 PSI

Arrêt à 150 PSI

9,97 kg

CFM = pieds/minute

Poids :

PSI = livres/pouces

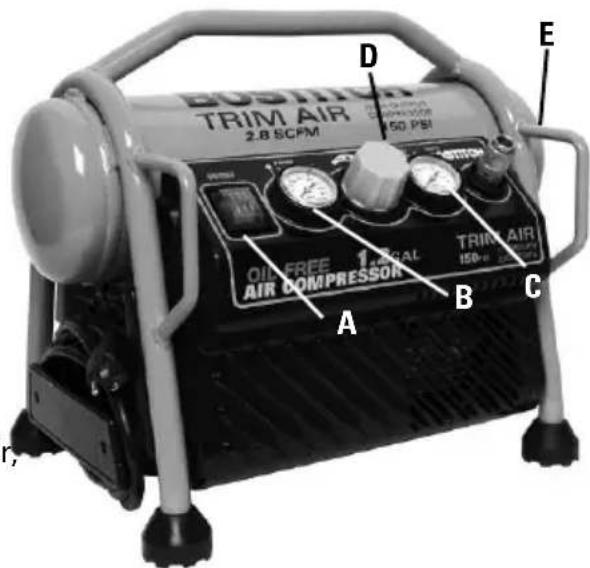

A. Interrupteur à pression : -

L'interrupteur à pression est le mécanisme d'activation utilisé pour démarrer et arrêter le compresseur. Lorsque l'interrupteur de pression est à ON, le moteur et la pompe comprimeront l'air jusqu'à ce que la pression du réservoir atteigne la limite maximale de fonctionnement préréglée en usine. Lorsque la pression tombe sous le point d'enclenchement, le compresseur se remet automatiquement à comprimer l'air.

B. Manomètre du réservoir : Le manomètre du réservoir indique la pression de l'air présent dans le réservoir, en PSI (lbs/po).

C. Manomètre — pression régulée : Le manomètre (pression régulée) indique la quantité de pression permise dans la conduite de sortie, selon l'ajustement du régulateur.

D. Bouton du régulateur : Le bouton du régulateur sert à régler la pression d'air disponible à la conduite de sortie. On augmente la pression de sortie en faisant tourner le bouton dans l sens horaire; on tourne le bouton dans le sens antihoraire pour la diminuer.

E. Robinet de vidange : Robinet à tournant sphérique évacuant l'humidité du réservoir, lorsqu'ouvert.

BUDHOR TRIM AIR 2.8 SCPM 150 PSI OIL FREE AIR COMPRESSOR A B C D E TRIM AIR 150 PSI r7

Procédure avant le démarrage :

1. Inspecter le compresseur afin de déceler toute composante endommagée. Ne pas utiliser le compresseur s'il est endommagé.

2. Vérifier que les réservoirs ont été vidangés et sont exempts de toute saleté ou humidité (voir « Vidange du réservoir »).

Procédure de démarrage :

1. Vérifier que l'interrupteur On/Off est à la position "Off".
2. S'assurer que la pression du réservoir est à 0 lb/po.
3. Fixer le tuyau d'air à la conduite de sortie.
4. Brancher l'appareil dans une prise correctement mise à la terre.
5. Positionner l'interrupteur ON/OFF (marche/arrêt) sur ON (marche). Le voyant de l'interrupteur ON/OFF (marche/arrêt) s'illuminera indiquant que le compresseur est en marche. Le compresseur entre alors un cycle automatique de fonctionnement et pause pour maintenir la pression du réservoir.
6. Ajuster le régulateur de pression à la valeur appropriée pour l'outil pneumatique.

Procédures d'arrêt :

1. Enfoncez l'interrupteur de "On/Off" en position "Off".

ENTRETIEN GÉNÉRAL

Réparation et entretien :

Toujours débrancher tous les accessoires et les boyaux de l'appareil et débrancher le compresseur de la source d'alimentation électrique et purger le réservoir de vidange avant d'effectuer une réparation et l'entretien. Au moment de remplacer des pièces, n'utiliser que les pièces originales de rechange BOSTITCH.

Avis! : Ce compresseur est muni d'une pompe sans huile. Il n'y a aucune huile à remplacer à vérifier.

Réservoir de vidange - Robinets de vidange à tournant sphérique :

1. S'assurer que le compresseur est arrêté (OFF).
2. Tenir la poignée et incliner le compresseur de manière à positionner le robinet de vidang la partie inférieur du réservoir.
3. Ouvrir le robinet de vidange.
4. Maintenir l'inclinaison du compresseur jusqu'à ce que toute l'humidité soit évacuée.

TOUTE AUTRE OPÉRATION D'ENTRETIEN NE DOIT ÊTRE EFFECTUÉE QUE PAR UN CENTRE DE SERVICE AUTORISÉ BOSTITCH

Stanley Fastening Systems L.P. ("Bostitch") garantit à l'utilisateur final que ce produit est exempt tout défaut de matériaux et de fabrication et accepte, le cas échéant, de réparer ou remplacer, a discrétion de Bostitch, tout produit défectueux pendant une période de 1 an à partir de la date d'achat. Cette garantie n'est pas transférable. Elle couvre uniquement les dommages résultant de défaut de matériaux et de fabrication, et ne couvre pas les conditions ou défauts de fonctionnem résultant d'une usure normale, d'une négligence, d'un abus d'usage, d'un accident ou de tentatives de réparation par une entité autre que notre Centre de réparation local ou un Centre de service garantie autorisé.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE. TOUTE GARANTIE DE VALEUR MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D'ADÉQUATION À UN USAGE PARTICULIER SE LIM À LA DURÉE DE CETTE GARANTIE EXPRESSE. BOSTITCH NE SERA PAS TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU ACCESSOIRES.

Cette garantie se limite aux ventes effectuées aux États-Unis et au Canada. Les limitations imposé par la durée d'une garantie implicite, ou l'exclusion des dommages occasionnels ou indirects n'éta pas reconnue dans certains États, les limitations ou exclusions précitées peuvent ne pas vous être adressées. La présente garantie vous donne des droits légaux spécifiques en complément des droit particuliers dont vous pouvez bénéficier et qui varient d'un État à l'autre.

Pour obtenir des services liés à la garantie, retournez le produit à vos frais accompagné de la preuve d'achat à votre Centre de réparation local ou à un Centre de service de garantie autorisé. Pour obtenir l'adresse d'un Centre de service de garantie autorisé dans votre localité, composez le 1-800-556-6696.

GUIDE DE DÉPANNAGE

REMARQUE : COUPER LA SOURCE D'ALIMENTATION ET VIDANGER LE RÉSERVOIR AVANT D'EFFECTUER TOUT RÉGLAGE OU RÉPARATION.

Problème Cause probable Solution

L'appareil refuse de fonctionner

La rallonge cause un appel de courant excessif Vérifier les recommandations pour un calibre approprié de la rallonge

La rallonge cause un appel de courant excessif Vérifier les recommandations pour un calibre approprié de la rallonge

(l'utilisation de rallonges n'est pas recommandée).

Fusible grillé ou disjoncteur déclenché Remplacer le fusible ou réarmer le disjoncteur

Vérifier l'interrupteur à pression et s'assurer qu'il est à la position On.

S'assurer que l'appareil est branché.

L'appareil n'est pas sous tension ou en marche

Température froide Placer le compresseur dans un environnement plus chaud durant au moins 30 minutes, (généralement sous le point de congélation) puis redémarrer.

Serrer les raccords. Vérifier avec de l'eau savonneuse. NE PAS TROP SERRER.

Retirer le clapet et le nettoyer

Raccords desserrés

Clapet anti-retour obstrué

Fuites d'air aux raccords

Fuite d'air à l'interrupteur

sous pression

L'appareil n'accumule aucune pression

Tête desserrée

L'application exige une demande en air excessive

Serrer les boulons de la tête

Réduire la demande sur le compresseur

Retirer la tête et s'assurer que le joint d'étanchéité

Joint statique soufflé.

Ouvrir le robinet de vidange

Fermer le robinet de vidange

Retirer la tête puis remplacer les vannes.

Soudures du réservoir d'air

L'appareil n'accumule

aucune pression

Fuite d'air au réservoir

endommagées.

ATTENTION:

NE PAS PERCER, SOUDER NI MODIFIER LE RÉSERVOIR DE QUELQUE FAÇON QUE CE SOIT. DES RÉSERVOIRS ENDOMMAGÉS OU MODIFIÉS PEUVENT SE ROMPRE. REMPLACER IMMÉDIATEMENT LE RÉSERVOIR.
