| Type de produit | Ventilateur de processeur (CPU Cooler) à air |
| Marque | Be Quiet! |
| Modèle | Dark Rock 5 |
| Dimensions (L x l x H) | 132 x 134 x 145 mm |
| Poids | Environ 1,1 kg |
| Matériau | Aluminium et cuivre (dissipateur), plastique (ventilateur) |
| Ventilateur inclus | Silent Wings 4 120 mm PWM |
| Connectique ventilateur | 4 broches PWM |
| Vitesse de rotation | Jusqu'à 1600 tr/min (PWM) |
| Niveau sonore | Très silencieux (max. 23,3 dB(A)) |
| Compatible sockets Intel | LGA 1700 / 1200 / 1150 / 1151 / 1155 |
| Compatible sockets AMD | AM5 / AM4 |
| Puissance de refroidissement (TDP) | Jusqu'à 230 W |
| Pâte thermique incluse | Oui, quantité suffisante pour 1-2 applications |
| Garantie constructeur | 3 ans (pour le client final, premier achat) |
| Entretien et nettoyage | Dépoussiérer régulièrement avec un chiffon doux ou air comprimé |
| Sécurité | Pâte thermique non comestible, éviter contact peau/yeux |
| Pièces détachées et réparabilité | Clips de fixation, vis, supports de montage, tournevis fournis |
FOIRE AUX QUESTIONS - Dark Rock 5 Be Quiet!
Questions des utilisateurs sur Dark Rock 5 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice Dark Rock 5 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Rock 5 de la marque Be Quiet!.

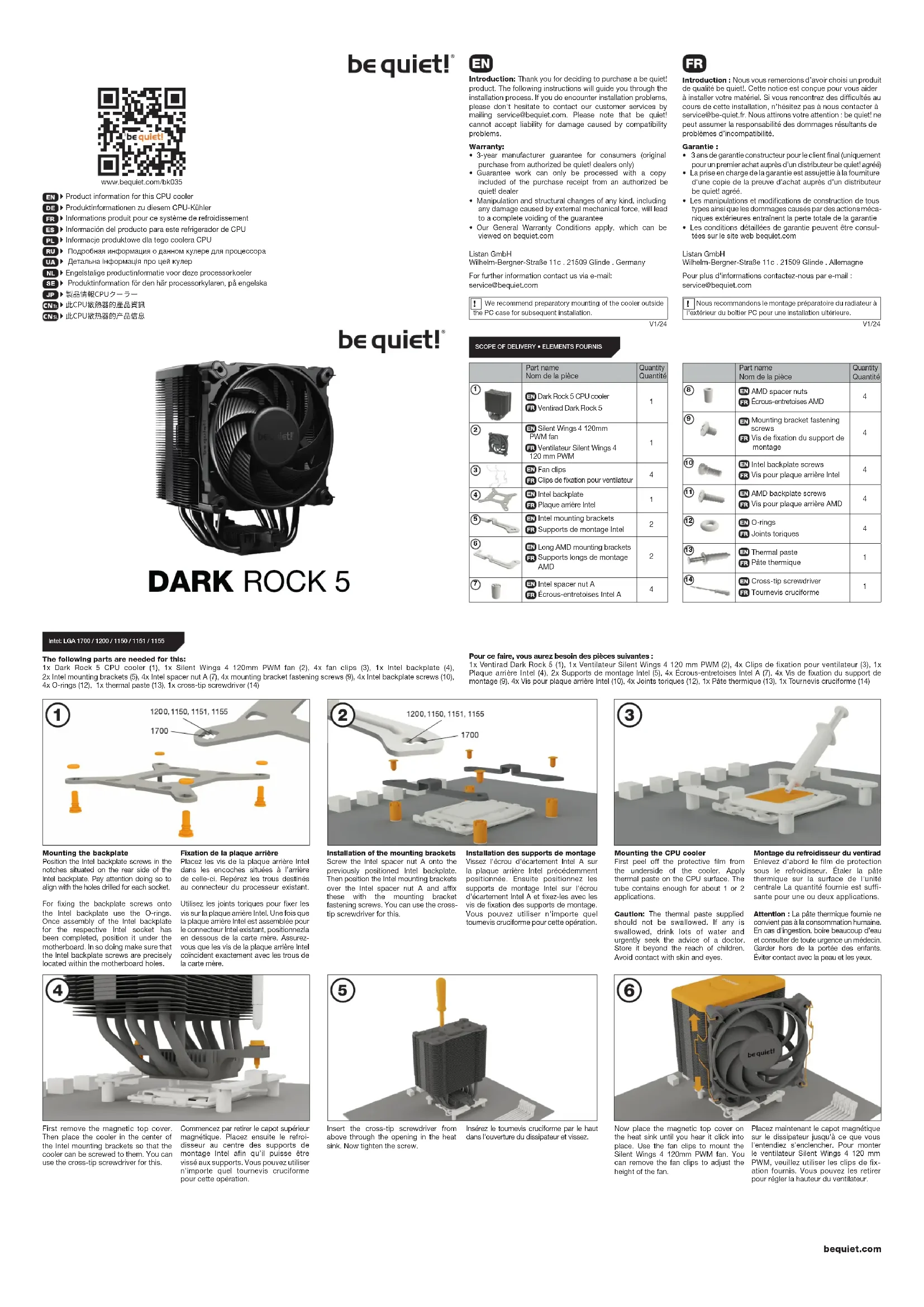

MODE D'EMPLOI Dark Rock 5 Be Quiet!
Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@be-quiet.fr. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.
Garantie :
- 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
- La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé.
- Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie
- Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com
Listan GmbH
Pour plus d'informations contactez-nous par e-mail : service@bequiet.com
| ! | Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. |
V1/24
SCOPE OF DELIVERY • ELEMENTS FOURNIS
| Part nameNom de la pièce | QuantityQuantité | |
| 1 | 1 | |
| 2 | 1 | |
| 3 | 4 | |
| 4 | 1 | |
| 5 | 2 | |
| 6 | 2 | |
| 7 | 4 |
| Part nameNom de la pièce | QuantityQuantité | |
| 8 | 4 | |
| 9 | 4 | |
| 10 | 4 | |
| 11 | 4 | |
| 12 | 4 | |
| 13 | 1 | |
| 14 | 1 |
Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155
Pour ce faire, vous aurez besoin des pièces suivantes :
1x Ventirad Dark Rock 5 (1), 1x Ventilateur Silent Wings 4 120 mm PWM (2), 4x Clips de fixation pour ventilateur (3), 1x Plaque arrière Intel (4), 2x Supports de montage Intel (5), 4x Écrous-entretoises Intel A (7), 4x Vis de fixation du support de montage (9), 4x Vis pour plaque arrière Intel (10), 4x Joints toriques (12), 1x Pâte thermique (13), 1x Tournevis cruciforme (14)
Placez les vis de la plaque arrière Intel dans les encoches situées à l'arrière de celle-ci. Repérez les trous destinés au connecteur du processeur existant.
Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois que la plaque arrière Intel est assemblée pour le connecteur Intel existant, positionnezla en dessous de la carte mère. Assurez-vous que les vis de la plaque arrière Intel coïncident exactement avec les trous de la carte mère.


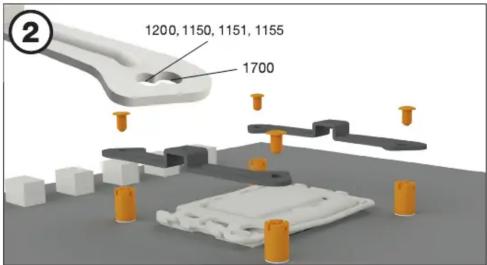

1200, 1150, 1151, 1155 1700Installation des supports de montage Vissez l'écrou d'écartement Intel A sur la plaque arrière Intel précédemment positionnée. Ensuite positionnez les supports de montage Intel sur l'écrou d'écartement Intel A et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.
Montage du refroidisseur du ventirad Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale La quantité fournie est suffisante pour une ou deux applications.
Attention : La pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux.

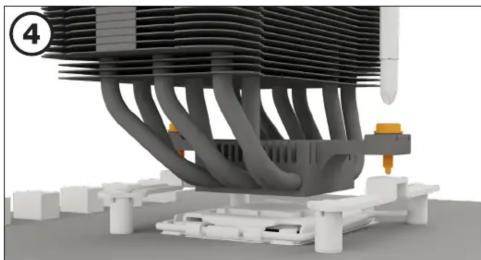

Commencez par retirer le capot supérieur magnétique. Placez ensuite le refroidisseur au centre des supports de montage Intel afin qu'il puisse être vissé aux supports. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.
Insérez le tournevis cruciforme par le haut dans l'ouverture du dissipateur et vissez.
Placez maintenant le capot magnétique sur le dissipateur jusqu'à ce que vous l'entendiez s'enclencher. Pour monter le ventilateur Silent Wings 4 120 mm PWM, veuillez utiliser les clips de fixation fournis. Vous pouvez les retirer pour régler la hauteur du ventilateur.
Pour ce faire, vous aurez besoin des pièces suivantes :
1x Ventirad Dark Rock 5 (1), 1x Ventilateur Silent Wings 4 120 mm PWM (2), 4x Clips de fixation pour ventilateur (3), 2x Supports longs de montage AMD (6), 4x Écrous-entretoises AMD (8), 4x Vis pour plaque arrière AMD (11), 1x Pâte thermique (13), 1x Tournevis cruciforme (14)
Assemblage du cadre de montage du ventilateur
Avant d'installer le ventilateur, veuillez retirer les deux supports en plastique du module de rétention AMD. La plaque arrière montée d'usine située sur la face arrière de la carte mère est nécessaire pour poursuivre l'installation du ventilateur.


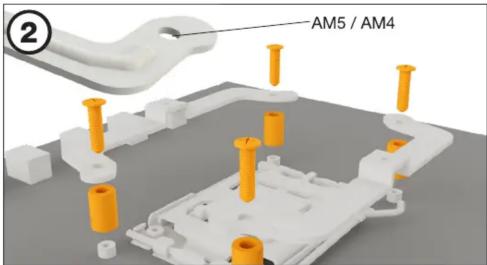

② AM5 / AM4Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports longs de montage AMD avec les vis pour la plaque arrière AMD.

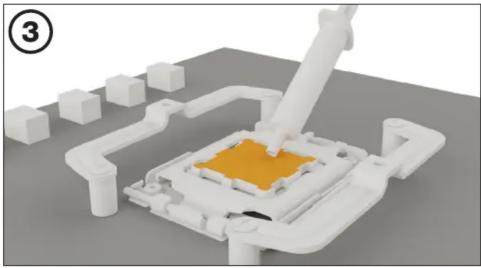

Montage du refroidisseur du ventirad Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale La quantité fournie est suffisante pour une ou deux applications.
Attention : La pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux.

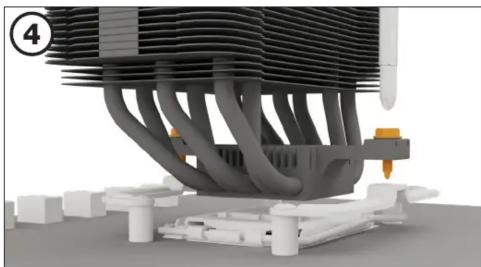

Commencez par retirer le capot supérieur magnétique. Placez ensuite le refroidisseur au centre des supports de montage AMD de manière à pouvoir visser le refroidisseur dessus. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.
Insérez le tournevis cruciforme par le haut dans l'ouverture du dissipateur et vissez.

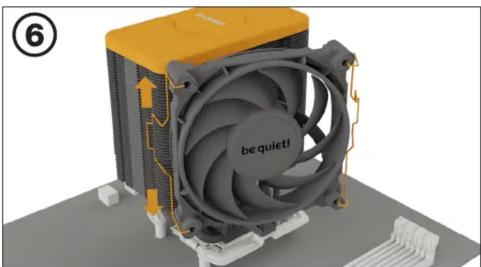

Placez maintenant le capot magnétique sur le dissipateur jusqu'à ce que vous l'entendiez s'enclencher. Pour monter le ventilateur Silent Wings 4 120 mm PWM, veuillez utiliser les clips de fixation fournis. Vous pouvez les retirer pour régler la hauteur du ventilateur.
