Type de produit	Ventirad (refroidisseur CPU) avec ventilateur
Marque	Be Quiet!
Modèle	Pure Rock 2 FX
Compatibilité sockets Intel	LGA 2011(-3) square ILM, LGA 2066, LGA 1700, LGA 1200, LGA 1150, LGA 1151, LGA 1155
Compatibilité sockets AMD	AM4
Ventilateur inclus	1x Light Wings 120 mm PWM high-speed
Éclairage	ARGB, synchronisable via carte mère (connecteur 5V)
Connectivité ventilateur	PWM 4 broches
Pâte thermique	Pré-appliquée sur le radiateur
Contenu de la boîte	Ventirad, ventilateur, plaque arrière Intel, supports de montage Intel et AMD, vis, écrous-entretoises, clips de fixation, rondelles
Garantie constructeur	3 ans (sous conditions)
Matériau du radiateur	Aluminium (ailettes) et cuivre (base)
Nombre de caloducs	4 (estimation)
Dimensions du radiateur	Environ 130 x 96 x 159 mm (non communiqué officiellement)
Poids	Environ 700 g (estimation)
Puissance sonore	Non spécifiée, typiquement faible
Entretien	Dépoussiérer régulièrement, éviter l'humidité
Sécurité	Pâte thermique non comestible, éviter contact peau/yeux, hors de portée des enfants

FOIRE AUX QUESTIONS - Pure Rock 2 FX Be Quiet!

Quels sockets Intel sont compatibles avec le Pure Rock 2 FX?

Le Pure Rock 2 FX est compatible avec les sockets Intel LGA 2011(-3) square ILM, LGA 2066, LGA 1700, LGA 1200, LGA 1150, LGA 1151 et LGA 1155.

Le Pure Rock 2 FX est-il compatible avec les sockets AMD?

Oui, il est compatible avec le socket AMD AM4. Pour AM5, vérifiez la compatibilité auprès du fabricant.

Comment installer le ventilateur Light Wings sur le radiateur?

Fixez le ventilateur en utilisant les clips de fixation fournis. Ensuite, connectez le câble PWM au connecteur CPU_FAN de la carte mère.

Comment synchroniser l'éclairage ARGB avec la carte mère?

Mettez le système hors tension, puis branchez le connecteur ARGB du ventilateur sur un en-tête ARGB 5V de la carte mère. L'éclairage sera alors contrôlé par le logiciel de la carte mère.

La pâte thermique est-elle pré-appliquée?

Oui, une pâte thermique est pré-appliquée sur la base du radiateur. Avant l'installation, retirez le film de protection.

Que faire en cas d'ingestion de pâte thermique?

La pâte thermique n'est pas comestible. En cas d'ingestion, buvez beaucoup d'eau et consultez immédiatement un médecin. Gardez hors de portée des enfants.

Comment nettoyer le Pure Rock 2 FX?

Utilisez un pinceau doux ou de l'air comprimé pour dépoussiérer les ailettes et le ventilateur. Évitez tout contact avec des liquides.

Quelle est la durée de la garantie?

La garantie constructeur est de 3 ans pour le client final, à condition que l'achat ait été effectué auprès d'un distributeur agréé. Conservez la preuve d'achat.

Que faire si mon socket n'est pas listé dans la notice?

Vérifiez sur le site bequiet.com les compatibilités mises à jour. En cas de doute, contactez le support technique à [e-mail].

Puis-je utiliser le Pure Rock 2 FX avec un ventilateur supplémentaire?

Le Pure Rock 2 FX est livré avec un ventilateur, mais vous pouvez ajouter un second ventilateur (non inclus) en utilisant des clips supplémentaires (non fournis). Assurez-vous que la carte mère a un connecteur PWM disponible.

MODE D'EMPLOI Pure Rock 2 FX Be Quiet!

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie.
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Pour toute question sur nos produits, veuillez nous contacter par mail à l'adresse suivante : [e-mail]

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

V1/22

	Nom de la pièce Quantité
1		Ventirad be quiet! Pure Rock 2 FX
2		Ventilateur Light Wings 120 mm PWM high-speed
3		Plaque arrière Intel
4		Supports de montage Intel
5		Supports de montage Intel LGA 1700
6		Support de montage du refroidisseur
7		Supports longs de montage AMD
8		Écrous-entretoises Intel A

	Nom de la pièce Quantité
9	Écrous-entretoises Intel B	4
10	Écrous-entretoises AMD	4
11	Vis de fixation du support de montage	4
12	Vis de fixation du support de montage	2
13	Vis pour plaque arrière Intel	4
14	Vis pour plaque arrière AMD	4
15	Rondelles	4
16	Clips de fixation pour ventilateur	4

Intel: LGA 2011(-3) square ILM / LGA 2066

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet! Pure Rock 2 FX (1), 1x Ventilateur Light Wings (2), 2x Supports de montage Intel (4), 1x Support de montage du refroidisseur (6), 4x Écrous-entretoises Intel A (8), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 2x Clips de fixation pour ventilateur (16)

2011(-3) square ILM, 2066

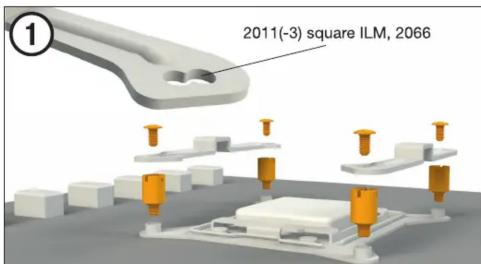

Assemblage du cadre de montage du refroidisseur

Commencez par visser les écrous-entretoises Intel A sur les filetages du cadre. Placez les supports de montage Intel sur les écrous-entretoises Intel et vissez-les fermement à l'aide des vis de fixation du support de montage. Vous pouvez utiliser le tournevis cruciforme pour cela.

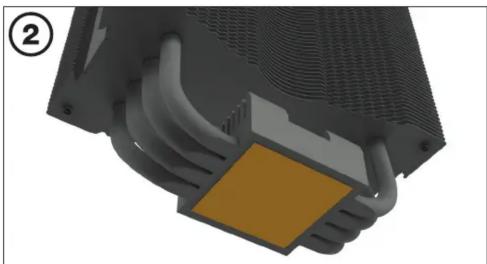

Retrait du revêtement de protection

Le revêtement de protection sur le dessous du refroidisseur (1) doit être retiré avant l'installation contre le ventirad.

Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

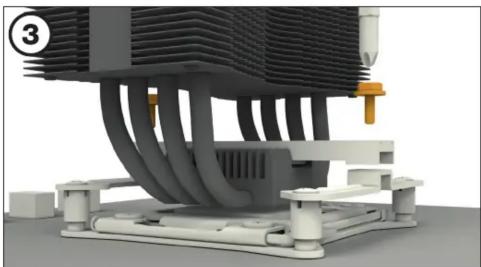

Montage du refroidisseur du ventirad

Positionnez le support de montage du refroidisseur au centre du refroidisseur. Puis, placez le refroidisseur sur le processeur. Insérer les vis de fixation du support de montage dans le support de montage du refroidisseur, puis vissez et resserez celles-ci alternativement.

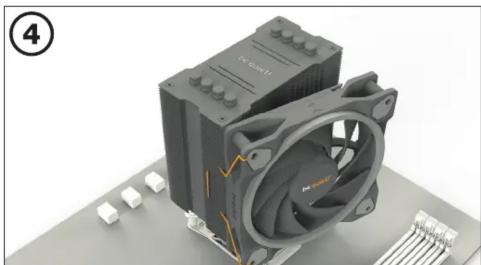

Montage du ventilateur

Fixez le ventilateur Light Wings sur l'unité de refroidissement en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur Light Wings, repoussez les encoches des clips de fixation du ventilateur.

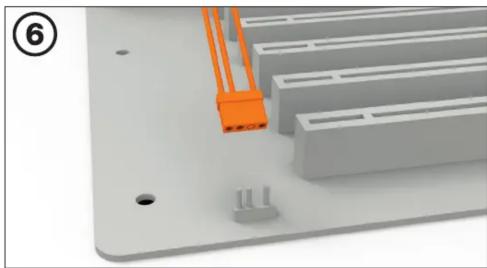

Synchronisation de l'éclairage ARGB avec la carte mère

Le Pure Rock 2 FX vous permet de synchroniser directement l'éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l'installation. Raccordez tout d'abord le connecteur ARGB à votre carte mère. L'éclairage ARGB est maintenant commandé par le logiciel de la carte mère.

Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155

1x Ventirad be quiet! Pure Rock 2 FX (1), 1x Ventilateur Light Wings (2), 1x Plaque arrière Intel (3), 2x Supports de montage Intel (4), 2x Supports de montage Intel LGA 1700 (5), 1x Support de montage du refroidisseur (6), 4x Écrous-entretoises Intel B (9), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 4x Vis pour plaque arrière Intel (13), 4x Rondelles (15), 2x Clips de fixation pour ventilateur (16)

① 1200, 1150, 1151, 1155 1700

Montage de la plaque arrière

Positionnez les vis de la plaque arrière Intel dans les emplacements situés à l'arrière de la plaque arrière Intel. Faites attention à bien aligner les trous en fonction du socket.

Pour fixer les vis de la plaque arrière sur la plaque arrière Intel, utilisez les joints toriques. Une fois l'assemblage de la plaque arrière Intel pour le socket Intel terminé, placez-le sous la carte mère. Ce faisant, assurez-vous que les vis de la plaque arrière Intel sont positionnées avec précision dans les trous de la carte mère.

1200, 1150, 1151, 1155 1700

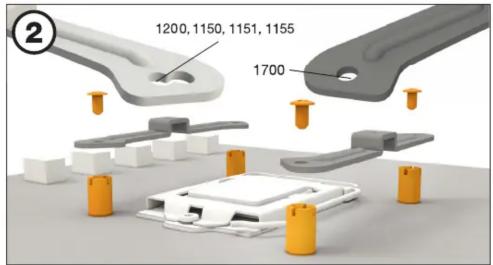

Installation des supports de montage

Vissez l'écrou d'écartement Intel B sur la plaque arrière Intel précédemment positionnée. Ensuite, en fonction de votre prise, positionnez les supports de montage Intel ou les supports de montage Intel LGA 1700 sur l'écrou d'écartement Intel B et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.

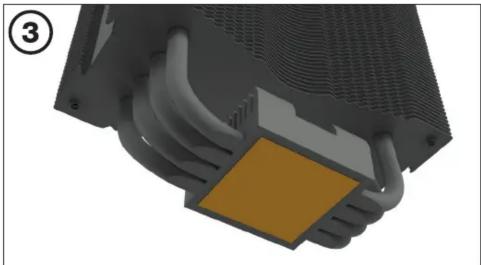

Retrait du revêtement de protection

Le revêtement de protection sur le dessous du refroidisseur doit être retiré avant l'installation contre le ventirad.

Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

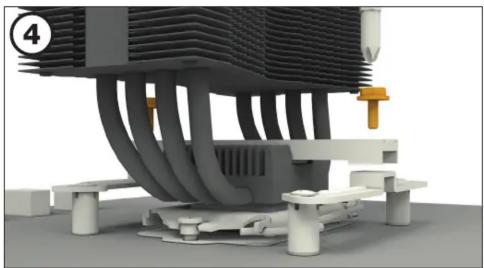

Montage du refroidisseur du ventirad

Positionnez le support de montage du refroidisseur au centre du refroidisseur. Puis, placez le refroidisseur sur le processeur. Insérer les vis de fixation du support de montage dans le support de montage du refroidisseur, puis vissez et resserez celles-ci alternativement.

Montage du ventilateur

Fixez le ventilateur Light Wings sur l'unité de refroidissement en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur Light Wings, repoussez les encoches des clips de fixation du ventilateur.

Synchronisation de l'éclairage ARGB avec la carte mère

Le Pure Rock 2 FX vous permet de synchroniser directement l'éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l'installation. Raccordez tout d'abord le connecteur ARGB à votre carte mère. L'éclairage ARGB est maintenant commandé par le logiciel de la carte mère.

Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V.

AMD: AM4

1x Ventirad be quiet! Pure Rock 2 FX (1), 1x Ventilateur Light Wings (2), 1x Support de montage du refroidisseur (6), 2x Supports longs de montage AMD (7), 4x Écrous-entretoises AMD (10), 2x Vis de fixation du support de montage (12), 4x Vis pour plaque arrière AMD (14), 2x Clips de fixation pour ventilateur (16)

Assemblage du cadre de montage du refroidisseur

Pour permettre le montage du refroidisseur, veuillez retirer les deux dispositifs de retenue en plastique du module de rétention AMD. La plaque arrière montée en usine fixée à l'arrière de la carte mère sera nécessaire pour l'installation ultérieure du refroidisseur.

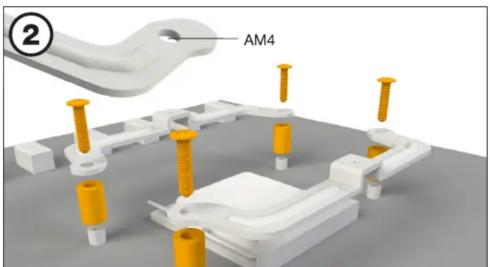

Fixation des supports de montage

Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrière AMD.

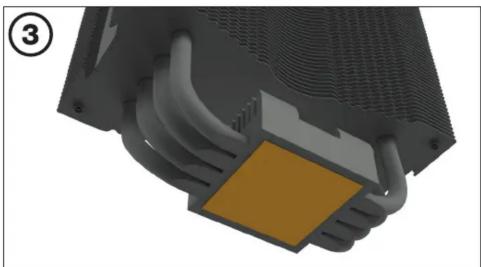

Retrait du revêtement de protection

Le revêtement de protection sur le dessous du refroidisseur doit être retiré avant l'installation contre le ventirad.

Attention : La pâte thermique fournie n'est pas adaptée à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter un médecin de toute urgence. Gardez-le hors de la portée des enfants. Eviter le contact avec la peau et les yeux.

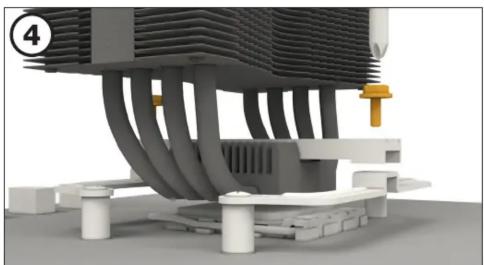

Montage du refroidisseur du ventirad

Positionnez le support de montage du refroidisseur au centre du refroidisseur. Puis, placez le refroidisseur sur le processeur. Insérer les vis de fixation du support de montage dans le support de montage du refroidisseur, puis vissez et resserez celles-ci alternativement.

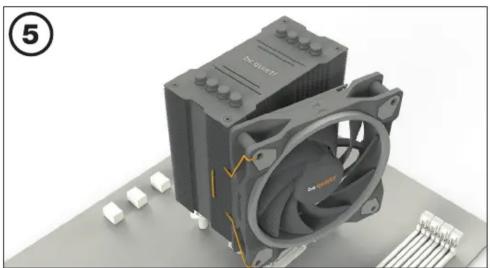

Montage du ventilateur

Fixez le ventilateur Light Wings sur l'unité de refroidissement en utilisant les clips de fixation. Connectez le ventilateur au signal PWM de la carte mère.

Lors du démontage du ventilateur Light Wings, repoussez les encoches des clips de fixation du ventilateur.

Synchronisation de l'éclairage ARGB avec la carte mère

Le Pure Rock 2 FX vous permet de synchroniser directement l'éclairage ARGB via votre carte mère. Pour ce faire, mettez votre système hors tension avant de procéder à l'installation. Raccordez tout d'abord le connecteur ARGB à votre carte mère. L'éclairage ARGB est maintenant commandé par le logiciel de la carte mère.

Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V.
