Marque	Be Quiet!
Modèle	Dark Rock TF 2
Type de produit	Ventirad (refroidisseur CPU)
Compatibilité sockets Intel	LGA 1700, 1200, 1150, 1151, 1155, 2011(-3) square ILM, 2066
Compatibilité sockets AMD	AM4
Dimensions du ventirad	162 x 140 x 130 mm
Poids	1.1 kg
Ventilateur principal	Silent Wings 3 135 mm
Ventilateur secondaire	135 mm (inclus)
Vitesse de rotation	Jusqu'à 1500 tr/min
Flux d'air maximal	120 m³/h
Pression statique	1.35 mmH₂O
Niveau sonore	Jusqu'à 21 dB(A)
Matériau du dissipateur	Aluminium avec caloducs en cuivre nickelé
Pâte thermique incluse	Oui (quantité pour 1-2 applications)
Type de ventilateur	Roulement à billes à deux niveaux
Alimentation	12 V via connecteur 4 broches PWM
Garantie constructeur	3 ans
Fonctions principales	Refroidissement CPU haute performance, design top-flow, compatibilité avec mémoire haute
Entretien et nettoyage	Dépoussiérage régulier des ventilateurs et du dissipateur avec un chiffon doux ou de l'air comprimé
Consignes de sécurité	Pâte thermique non comestible ; garder hors de portée des enfants ; éviter le contact avec la peau et les yeux
Pièces détachées	Clips de ventilateur, câble en Y, supports de montage, écrous-entretoises, joints toriques
Réparabilité	Ventilateurs remplaçables ; vis de montage standard ; support client bequiet.com

FOIRE AUX QUESTIONS - Dark Rock Tf 2 Be Quiet!

Ce refroidisseur est-il compatible avec mon socket Intel LGA 1700 ?

Oui, le Dark Rock TF 2 est compatible avec les sockets Intel LGA 1700, 1200, 1150, 1151, 1155, 2011(-3) et 2066. Des supports de montage spécifiques sont fournis.

Quelle est la hauteur maximale de la RAM que ce ventirad supporte ?

Grâce à son design top-flow, le Dark Rock TF 2 n'empiète pas sur les slots mémoire. Vous pouvez utiliser des barrettes de mémoire de grande hauteur sans restriction.

Comment installer le ventirad sur un socket AMD AM4 ?

Retirez les dispositifs de retenue en plastique AMD, placez les écrous-entretoises sur la plaque arrière, puis fixez les supports courts de montage AMD avec les vis fournies. Appliquez la pâte thermique, placez le refroidisseur et serrez les vis en croix.

La pâte thermique fournie est-elle suffisante pour une installation ?

Oui, la pâte thermique incluse est suffisante pour une ou deux applications. Appliquez une fine couche sur le processeur après avoir retiré le film protecteur du refroidisseur.

Quels sont les niveaux sonores attendus ?

Le ventilateur Silent Wings 3 fonctionne silencieusement jusqu'à 21 dB(A) à pleine vitesse. En utilisation normale, il est pratiquement inaudible.

Comment nettoyer le ventirad ?

Éteignez l'ordinateur et débranchez-le. Utilisez un chiffon doux ou de l'air comprimé pour dépoussiérer les ventilateurs et les ailettes du dissipateur. Ne pas utiliser de produits liquides.

Puis-je remplacer les ventilateurs facilement ?

Oui, les ventilateurs sont montés avec des clips. Poussez les encoches des clips pour les déverrouiller et retirez le ventilateur. Vous pouvez les remplacer par des modèles compatibles 135 mm.

Que faire si je perds une pièce de montage ?

Contactez le support Be Quiet! à [e-mail] ou consultez le site bequiet.com pour commander des pièces détachées.

La garantie est-elle transférable ?

La garantie de 3 ans s'applique au premier acheteur auprès d'un distributeur agréé. Elle n'est pas transférable en cas de revente.

Le câble en Y est-il nécessaire pour brancher les deux ventilateurs ?

Oui, le câble en Y permet de connecter les deux ventilateurs (le Silent Wings 3 et le ventilateur 135 mm) à un seul connecteur PWM sur la carte mère.

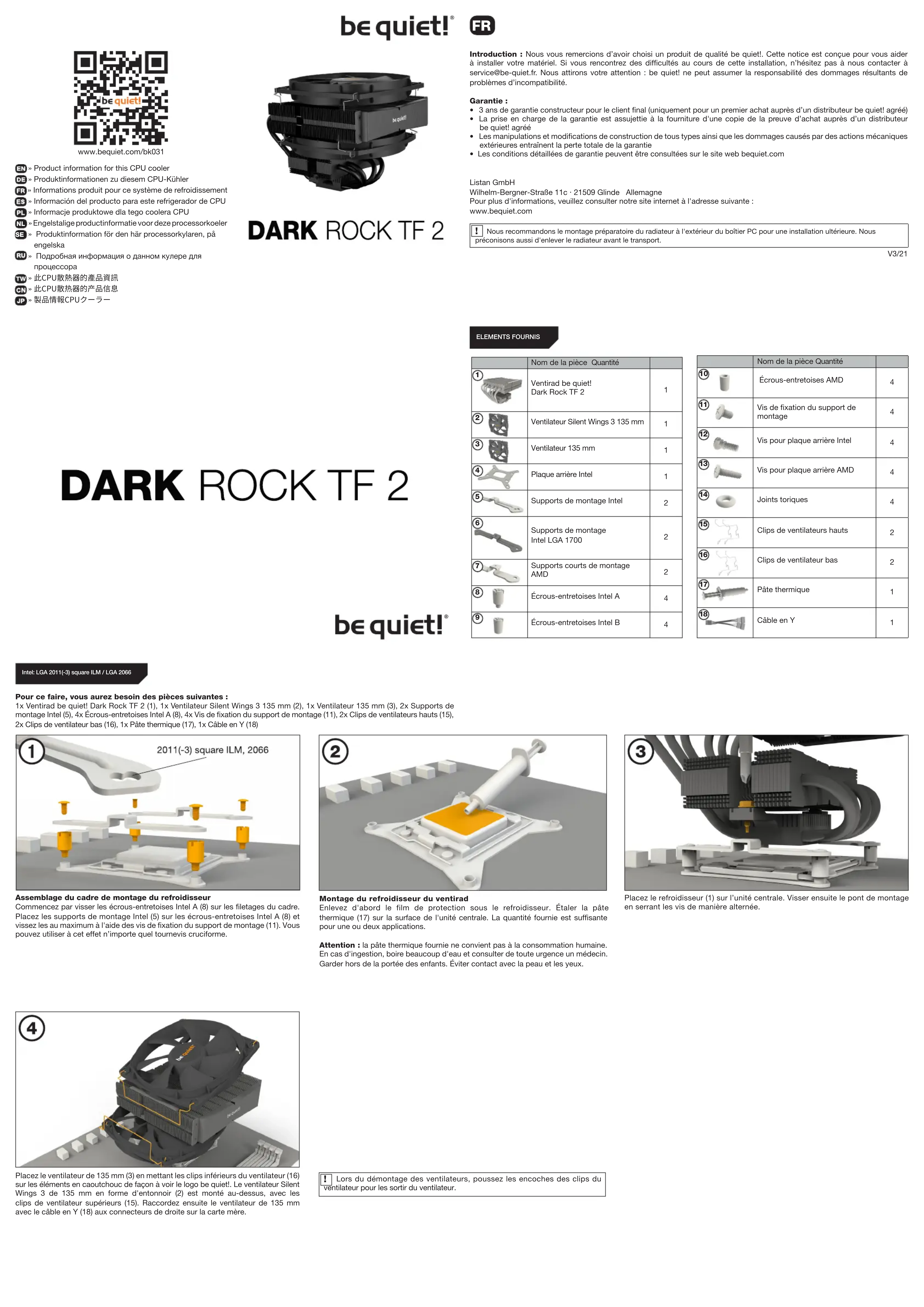

MODE D'EMPLOI Dark Rock Tf 2 Be Quiet!

Informations produit pour ce système de refroidissement

Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d'incompatibilité.

Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur be quiet! agréé
• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com

Pour plus d'informations, veuillez consulter notre site internet à l'adresse suivante :

www.bequiet.com

Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous préconisons aussi d'enlever le radiateur avant le transport.

V3/21

DARK ROCK TF 2

ELEMENTS FOURNIS

	Nom de la pièce Quantité
1		Ventirad be quiet!Dark Rock TF 2
2		Ventilateur Silent Wings 3 135 mm
3		Ventilateur 135 mm
4		Plaque arrière Intel
5		Supports de montage Intel
6		Supports de montageIntel LGA 1700
7		Supports courts de montageAMD
8		Écrous-entretoises Intel A
9		Écrous-entretoises Intel B

	Nom de la pièce Quantité
10	Écrous-entretoises AMD	4
11	Vis de fixation du support de montage	4
12	Vis pour plaque arrière Intel	4
13	Vis pour plaque arrière AMD	4
14	Joints toriques	4
15	Clips de ventilateurs hauts	2
16	Clips de ventilateur bas	2
17	Pâte thermique	1
18	Câble en Y	1

Intel: LGA 2011(-3) square ILM / LGA 2066

Pour ce faire, vous aurez besoin des pièces suivantes :

1x Ventirad be quiet! Dark Rock TF 2 (1), 1x Ventilateur Silent Wings 3 135 mm (2), 1x Ventilateur 135 mm (3), 2x Supports de montage Intel (5), 4x Écrous-entretoises Intel A (8), 4x Vis de fixation du support de montage (11), 2x Clips de ventilateurs hauts (15), 2x Clips de ventilateur bas (16), 1x Pâte thermique (17), 1x Câble en Y (18)

2011(-3) square ILM, 2066

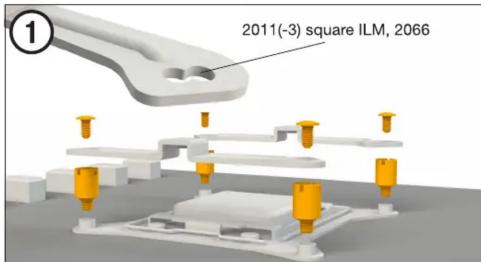

Assemblage du cadre de montage du refroidisseur

Commencez par visser les écrous-entretoises Intel A (8) sur les filetages du cadre. Placez les supports de montage Intel (5) sur les écrous-entretoises Intel A (8) et vissez-les au maximum à l'aide des vis de fixation du support de montage (11). Vous pouvez utiliser à cet effet n'importe quel tournevis cruciforme.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

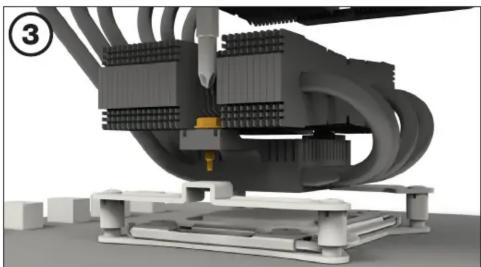

Placez le refroidisseur (1) sur l'unité centrale. Vissez ensuite le pont de montage en serrant les vis de manière alternée.

Placez le ventilateur de 135 mm (3) en mettant les clips inférieurs du ventilateur (16) sur les éléments en caoutchouc de façon à voir le logo be quiet!. Le ventilateur Silent Wings 3 de 135 mm en forme d'entonnoir (2) est monté au-dessus, avec les clips de ventilateur supérieurs (15). Raccordez ensuite le ventilateur de 135 mm avec le câble en Y (18) aux connecteurs de droite sur la carte mère.

! Lors du démontage des ventilateurs, poussez les encoches des clips du ventilateur pour les sortir du ventilateur.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155

1x Ventirad be quiet! Dark Rock TF 2 (1), 1x Ventilateur Silent Wings 3 135 mm (2), 1x Ventilateur 135 mm (3), 1x Plaque arrière Intel (4), 2x Supports de montage Intel (5), 2x Supports de montage Intel LGA 1700 (6), Écrous-entretoisés Intel B (9), 4x Vis de fixation du support de montage (11), 4x Vis pour plaque arrière Intel (12), 4x Joints toriques (14), 2x Clips de ventilateurs hauts (15), 2x Clips de ventilateur bas (16), 1x Pâte thermique (17), 1x Câble en Y (18)

① 1200, 1150, 1151, 1155 1700

Montage de la plaque arrière

Positionnez les vis pour la plaque arrière Intel (12) dans les encoches situées à l'arrière de la plaque arrière Intel (4). Faites attention en alignant avec les trous spécialement forés pour chaque socket.

Pour fixer les vis de la plaque arrière (12) sur la plaque arrière Intel (4), utilisez les joints toriques (14). Une fois l'assemblage de la plaque arrière Intel (4) pour le socket Intel terminé, placez-le sous la carte mère. Assurez-vous que les vis de la plaque arrière (12) sont positionnées avec précision à l'intérieur des trous de la carte mère.

1200, 1150, 1151, 1155 1700

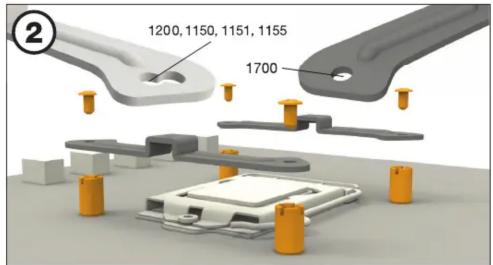

Installation des supports de montage

Vissez l'écrou d'écartement Intel B (9) sur la plaque arrière Intel (3) précédemment positionnée. Ensuite, en fonction de votre prise, positionnez les supports de montage Intel (4) ou les supports de montage Intel LGA 1700 (6) sur l'écrou d'écartement Intel B (9) et fixez-les avec les vis de fixation des supports de montage (11). Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération.

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

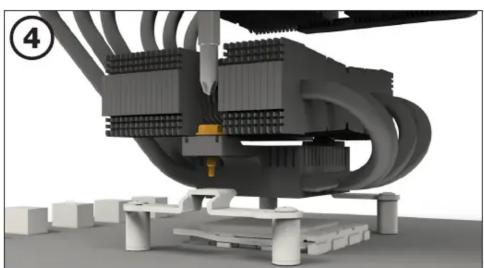

Placez le refroidisseur (1) sur l'unité centrale. Vissez ensuite le pont de montage en serrant les vis de manière alternée.

Placez le ventilateur de 135 mm (3) en mettant les clips inférieurs du ventilateur (16) sur les éléments en caoutchouc de façon à voir le logo be quiet!. Le ventilateur Silent Wings 3 de 135 mm en forme d'entonnoir (2) est monté au-dessus, avec les clips de ventilateur supérieurs (15). Raccordez ensuite le ventilateur de 135 mm avec le câble en Y (18) aux connecteurs de droite sur la carte mère.

! Lors du démontage des ventilateurs, poussez les encoches des clips du ventilateur pour les sortir du ventilateur.

AMD: AM4

1x Ventirad be quiet! Dark Rock TF 2 (1), 1x Ventilateur Silent Wings 3 135 mm (2), 1x Ventilateur 135 mm (3), 2x Supports courts de montage AMD (7), 4x Écrous-entretoises AMD (10), 4x Vis pour plaque arrière AMD (13), 2x Clips de ventilateurs hauts (15), 2x Clips de ventilateur bas (16), 1x Pâte thermique (17), 1x Câble en Y (18)

Assemblage du cadre de montage du refroidisseur

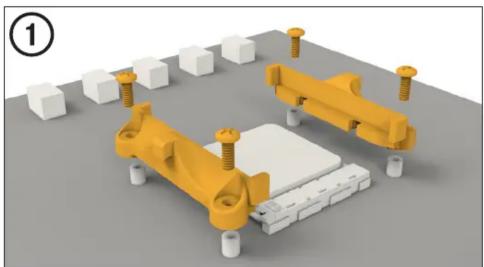

Pour permettre le montage du refroidisseur, veuillez retirer les deux dispositifs de retenue en plastique du module de rétention AMD. La plaque arrière montée en usine fixée à l'arrière de la carte mère sera nécessaire pour l'installation ultérieure du refroidisseur.

② AM4

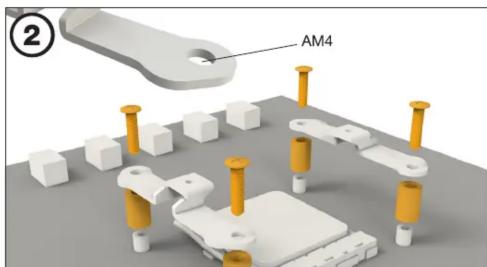

Placer les écrous-entretoises 4x AMD (10) sur les boulons de la plaque arrière sur le côté avant et fixer les deux supports courts de montage AMD (7) avec les vis pour la plaque arrière AMD (13).

Montage du refroidisseur du ventirad

Enlevez d'abord le film de protection sous le refroidisseur. Étalez la pâte thermique (17) sur la surface de l'unité centrale. La quantité fournie est suffisante pour une ou deux applications.

Attention : la pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter le contact avec la peau et les yeux.

Placez le refroidisseur (1) sur l'unité centrale. Vissez ensuite le pont de montage en serrant les vis de manière alternée.

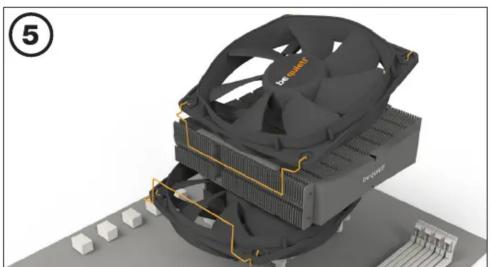

Placez le ventilateur de 135 mm (3) en mettant les clips inférieurs du ventilateur (16) sur les éléments en caoutchouc de façon à voir le logo be quiet!. Le ventilateur Silent Wings 3 de 135 mm en forme d'entonnoir (2) est monté au-dessus, avec les clips de ventilateur supérieurs (15). Raccordez ensuite le ventilateur de 135 mm avec le câble en Y (18) aux connecteurs de droite sur la carte mère.

Lors du démontage des ventilateurs, poussez les encoches des clips du ventilateur pour les sortir du ventilateur.
