Caractéristiques techniques	Refroidisseur d'air Be Quiet! Dark Rock Elite, conçu pour des performances optimales de refroidissement.
Dimensions	Dimensions compactes pour un montage facile dans la plupart des boîtiers.
Poids	Poids léger permettant une installation sans effort.
Utilisation	Idéal pour les utilisateurs souhaitant un refroidissement silencieux et efficace pour leurs systèmes.
Maintenance	Facile à nettoyer grâce à son design accessible, recommandé de dépoussiérer régulièrement.
Sécurité	Conforme aux normes de sécurité en vigueur, conçu pour éviter les surchauffes.
Informations générales	Compatible avec de nombreux processeurs, vérifiez la compatibilité avant l'achat.

FOIRE AUX QUESTIONS - Dark Rock Elite Be Quiet!

Comment installer le Be Quiet! Dark Rock Elite ?

Pour installer le Be Quiet! Dark Rock Elite, commencez par retirer le panneau latéral de votre boîtier PC. Ensuite, fixez le support de montage sur la carte mère, puis placez le dissipateur thermique sur le processeur en utilisant la pâte thermique fournie. Assurez-vous de bien serrer les vis pour une fixation sécurisée.

Le ventilateur du Dark Rock Elite fait du bruit, que faire ?

Si le ventilateur du Dark Rock Elite produit du bruit, vérifiez d'abord s'il est correctement installé et s'il n'y a pas d'obstacles empêchant son bon fonctionnement. Assurez-vous également que la vitesse du ventilateur est réglée correctement dans le BIOS de votre carte mère.

Quelle est la compatibilité du Be Quiet! Dark Rock Elite ?

Le Be Quiet! Dark Rock Elite est compatible avec les sockets Intel LGA 20xx, LGA 115x, LGA 1366 et AMD AM4, AM3+, AM2+ ainsi que FM2+. Vérifiez les spécifications de votre carte mère pour confirmer la compatibilité.

Comment nettoyer le Be Quiet! Dark Rock Elite ?

Pour nettoyer le Be Quiet! Dark Rock Elite, éteignez votre PC et débranchez-le. Retirez le ventilateur du dissipateur thermique, puis utilisez un pinceau doux ou un aspirateur à faible puissance pour enlever la poussière des ailettes. Remettez le ventilateur en place une fois le nettoyage terminé.

Quelle est la température maximale que le Dark Rock Elite peut supporter ?

Le Be Quiet! Dark Rock Elite peut supporter des températures de processeur jusqu'à 200°C, mais il est recommandé de maintenir la température du processeur en dessous de 85°C pour garantir des performances optimales et la longévité du matériel.

Est-ce que le Be Quiet! Dark Rock Elite est facile à démonter ?

Oui, le Be Quiet! Dark Rock Elite est conçu pour être facilement démonté. Il suffit de dévisser le ventilateur et de desserrer les vis de montage pour retirer le dissipateur thermique sans endommager les composants environnants.

Que faire si la pâte thermique s'est desséchée ?

Si la pâte thermique s'est desséchée, il est conseillé de nettoyer l'ancienne pâte avec de l'alcool isopropylique et un chiffon non pelucheux, puis d'appliquer une nouvelle couche de pâte thermique avant de remonter le dissipateur thermique.

MODE D'EMPLOI Dark Rock Elite Be Quiet!

Introduction : Nous vous remercions d’avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n’hésitez pas à nous contacter à [e-mail]. Nous attirons votre attention : be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes d’incompatibilité. Garantie :

• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d’un distributeur be quiet! agréé)

• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d’achat auprès d’un distributeur be quiet! agréé.

• Les manipulations et modifications de construction de tous types ainsi que les dommages causés par des actions méca- niques extérieures entraînent la perte totale de la garantie

• Les conditions détaillées de garantie peuvent être consul- tées sur le site web bequiet.com Listan GmbH Wilhelm-Bergner-Straße 11c

www.bequiet.com/bk037 Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure.

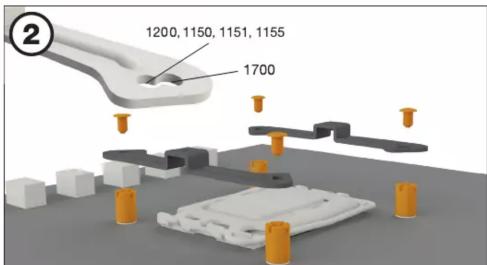

Installation des supports de montage Vissez l'écrou d'écartement Intel A sur la plaque arrière Intel précédemment positionnée. Ensuite positionnez les supports de montage Intel sur l'écrou d'écartement Intel A et fixez-les avec les vis de fixation des supports de montage. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération. Placez le ventilateur Silent Wings 135 mm au centre. Glissez-le ensuite par le haut entre les deux dissipateurs et appuyez fermement. Connectez les deux ventilateurs à l'aide du câble en Y. Vous pouvez régler la hauteur du ventilateur avant Silent Wings 135 mm en le faisant glisser vers le haut ou vers le bas. Montage du refroidisseur du ventirad Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale La quantité fournie est suffisante pour une ou deux applications. Attention : La pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux. Placez le refroidisseur sur l’unité centrale. Visser ensuite le pont de montage en serrant les vis de manière alternée. Vous pouvez utiliser n'importe quel tournevis cruciforme pour cette opération. Le Dark Rock Elite dispose d'un mode silencieux (Q) et d'un mode performance (P). Le mode modifie la vitesse maximale des ventilateurs et le bruit de fonctionnement. Pour changer de mode, il faut d'abord retirer le couvercle magnétique. Faites glisser l'interrupteur pour passer d'un mode à l'autre. Pour ce faire, vous aurez besoin des pièces suivantes : 1x Ventirad Dark Rock Elite (1), 1x Ventilateur Silent Wings 135 mm (2), 1x Ventilateur avant Silent Wings 135 mm (3), Plaque arrière Intel (4), 2x Supports de montage Intel (5), 4x Écrous-entretoises Intel A (7), 4x Vis de fixation du support de montage (9), 4x Vis pour plaque arrière Intel (10), 4x Joints toriques (12), 1x Pâte thermique (13), 1x Tournevis cruciforme (14) Fixation de la plaque arrière Placez les vis de la plaque arrière Intel dans les encoches situées à l’arrière de celle-ci. Repérez les trous destinés au connecteur du processeur existant. Utilisez les joints toriques pour fixer les vis sur la plaque arrière Intel. Une fois que la plaque arrière Intel est assemblée pour le connecteur Intel existant, positionnez- la en dessous de la carte mère. Assurez-vous que les vis de la plaque arrière Intel coïncident exactement avec les trous de la carte mère. Pour retirer le ventilateur Silent Wings 135 mm central, enlevez le couvercle supérieur. Séparez les deux ventilateurs en déconnectant le câble en Y. Pour retirer le Silent Wings 135 mm situé à l’avant, faites-le glisser vers le haut afin de le sortir du système de rails.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155 bequiet.com Nom de la pièce Quantité Ventirad Dark Rock Elite 1 Ventilateur Silent Wings 135 mm 1 Ventilateur avant Silent Wings 135 mm

Plaque arrière Intel 2 Supports de montage Intel 2 Supports courts de montage AMD 2 Écrous-entretoises Intel A 4 Nom de la pièce Quantité Écrous-entretoises AMD 4 Vis de fixation du support de montage

Vis pour plaque arrière Intel 4 Vis pour plaque arrière AMD 4 Joints toriques 4 Pâte thermique 1 Tournevis cruciforme 1

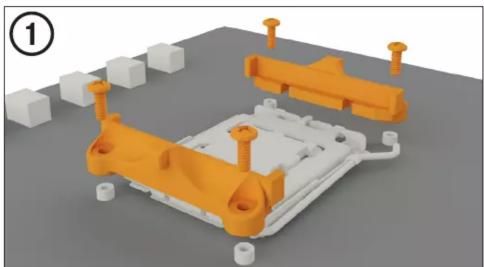

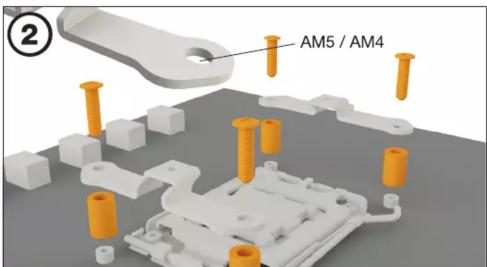

14bequiet.com Placer les écrous-entretoises 4x AMD sur les boulons de la plaque arrière sur lecôté avant et fixer les deux supports courts de montage AMD avec les vis pour la plaque arrière AMD. Assemblage du cadre de montage du ventilateur Avant d’installer le ventilateur, veuillez retirer les deux supports en plastique du module de rétention AMD. La plaque arrière montée d’usine située sur la face arrière de la carte mère est nécessaire pour poursuivre l’installation du ventilateur. Placez le refroidisseur sur l’unité centrale. Visser ensuite le pont de montage en serrant les vis de manière alternée. Vous pouvez utiliser n'importe quel tournevis cruci- forme pour cette opération. Placez le ventilateur Silent Wings 135 mm au centre. Glissez-le ensuite par le haut entre les deux dissipateurs et appuyez fermement. Connectez les deux ventilateurs à l'aide du câble en Y. Vous pouvez régler la hauteur du ventilateur avant Silent Wings 135 mm en le faisant glisser vers le haut ou vers le bas. Montage du refroidisseur du ventirad Enlevez d'abord le film de protection sous le refroidisseur. Étaler la pâte thermique sur la surface de l'unité centrale La quantité fournie est suffisante pour une ou deux applications. Attention : La pâte thermique fournie ne convient pas à la consommation humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau et les yeux.

Pour ce faire, vous aurez besoin des pièces suivantes : 1x Ventirad Dark Rock Elite (1), 1x Ventilateur Silent Wings 135 mm (2), 1x Ventilateur avant Silent Wings 135 mm (3), 2x Supports courts de mon-tage AMD (6), 4x Écrous-entretoises AMD (8), 4x Vis pour plaque arrière AMD (11), 1x Pâte thermique (13), 1x Tournevis cruciforme (14)

Cet appareil se recycle À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

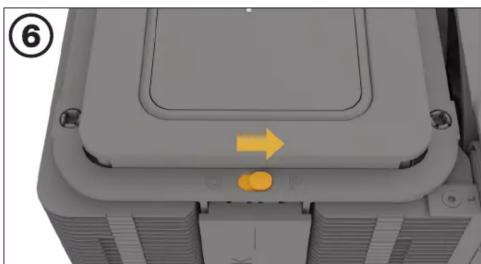

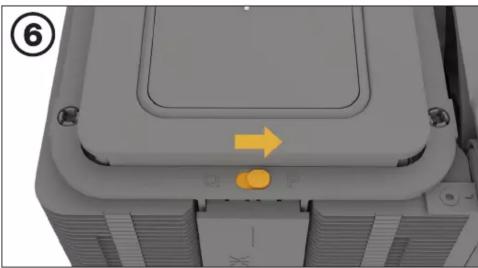

Points de collecte sur www.quefairedemesdechets.fr Le Dark Rock Elite dispose d'un mode silencieux (Q) et d'un mode performance (P). Le mode modifie la vitesse maximale des ventilateurs et le bruit de fonctionnement. Pour changer de mode, il faut d'abord retirer le couvercle magnétique. Faites glisser l'interrupteur pour passer d'un mode à l'autre. Synchronisation de l’éclairage ARGB avec la carte mère Dark Rock Elite vous permet de synchroniser l’éclairage ARGB de jusqu’à 6 périphériques ARGB avec la carte mère par le moyeu ARGB-PWM. Lorsque le moyeu ARGB-PWM est monté dans le boîtier, l’éclairage ARGB est contrôlé par le logiciel de la carte mère. Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V. Synchronisation de l’éclairage ARGB avec la carte mère Dark Rock Elite vous permet de synchroniser l’éclairage ARGB de jusqu’à 6 périphériques ARGB avec la carte mère par le moyeu ARGB-PWM. Lorsque le moyeu ARGB-PWM est monté dans le boîtier, l’éclairage ARGB est contrôlé par le logiciel de la carte mère. Attention : Le connecteur ARGB peut être uniquement raccordé à un en-tête ARGB de 5 V. Pour retirer le ventilateur Silent Wings 135 mm central, enlevez le couvercle supérieur. Séparez les deux ventilateurs en déconnectant le câble en Y. Pour retirer le Silent Wings 135 mm situé à l’avant, faites-le glisser vers le haut afin de le sortir du système de rails.
