MODE D'EMPLOI DS 5 EINHELL

F Mode d'emploi - Pulvérisateur à pression

Consignes de sécurité:

• Le pulvérisateur sert à pulvériser des produits convenant à l'emploi en maison et dans les jardins. Ceci concerne en tout premier lieu les produits phytosanitaires, ceux destinés à détruire les mauvaises herbes ainsi que les engrais liquides.
• Ce pulvérisateur ne convient pas à la pulvérisation de liquides contenant de l'acide ou de liquides décapants. De la même manière, aucun agent hydrofuge ne doit être pulvérisé.
• Les buses bouchées ne doivent être nettoyées qu'avec un fil à buse approprié ou à l'aide d'un produit de nettoyage adéquat.
• Ne visez pas les personnes ou les animaux en pulvérisant.
• En pulvérisant des produits phytosanitaires et des insecticides, portez toujours des vêtements de protection.
• Veillez à ne pas chauffer les liquides vaporisés à plus de la température de service admise de 40°C.
• Mélangez et traitez les liquides à pulvériser toujours conformément aux instructions du fabricant.
• Après chaque arrêt prolongé et remise en service, le pulvérisateur doit être contrôlé quant à d'éventuels endommagements.
• Remplacez immédiatement les pièces défectuées.
• N'utilisez que des pièces de rechange d'origine.
• Ne laissez pas l'appareil exposé directement au soleil, qu'il soit rempli ou vide.
• En hiver, nettoyez complètement l'appareil et maintenez-le au sec pour qu'il ne soit pas endommagé par le gel.
• Nous déclinons toute responsabilité pour tous les dommages occasionnés par des réparations n'ayant pas été effectuées dans les règles de l'art, par un maniement incorrect et/ou pour toute transformation des domaines d'application.
• L'ouverture de l'appareil ou tous travaux de maintenance sur l'appareil sont exclusivement autorisés lorsque le récipient est sans pression.
• Pour faire descendre la pression, retirez le bouton en forme d'entonnoir de la soupape de sécurité.
• Ne pulvérisez que des produits phytosanitaires homologués par l'Office Fédéral de Biologie (BBA en Allemagne).
• Veuillez respecter les fiches techniques de sécurité relatives aux produits chimiques et à leurs préparations conformément à DIN 52 900 „Fiche

technique de sécurité DIN relative aux produits chimiques et à leurs préparations".

- Font partie des produits phytosanitaires par ex. les herbicides, insecticides, fongicides et régulateurs de croissance ainsi que les produits destinés à être ajoutés à ces derniers pour leur application afin de modifier leur effet ou leurs caractéristiques.

Entretien

• Pour remplacer la membrane de la pompe, tirez le levier de pompage complètement vers le haut, tournez-le vers la gauche jusqu'à la butée, ensuite continuez de le tourner vers la gauche jusqu'à ce que la plaque de recouvrement soit détachée de la fermeture à baïonnette.
• Faites sortir la plaque de membrane du soutien et remplacez-la par une nouvelle. Enduisez la nouvelle membrane d'une graisse exempte d'acide.

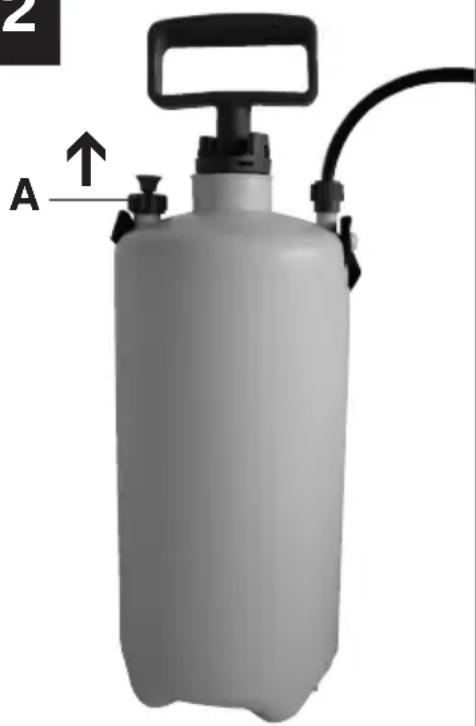

• Après chaque mise hors service ou après tous travaux de maintenance de l'appareil, il faut toujours en tout premier lieu faire descendre la pression par la soupape de surpression (A), figure 2, en soulevant simplement le bouton en forme d'entonnoir de la soupape de sécurité.

Caractéristiques techniques

Pulvérisateur à pression DS 5

Quantité de remplissage maxi 5 l

Quantité de remplissage totale 8 l

Débit Vmax = 1,07 l/min

Surpression de service admissible 3 bar

Température de service admissible +40°C

Soupape de sécurité/

Soupape de purge d'air 1

Buse cône creux 1 mm

Angle de pulvérisation de la buse maxi 60°

Angle de recul

sur la buse inférieure à 5N

1

• Vissez le tube de pulvérisation sur la poignée pistolet (fig. 1).
  ●La soupape de surpression (A, figure 2) ne doit pas être retirée en la tournant!
• Contrôlez si les vissages du tuyau à poignée de pistolet et sur le récipient sont bien fixés!

Mise en service + remplissage

• Dévissez la pompe par la poignée de pompage (vers la gauche).
  -Remplissez le réservoir du mélange jusqu'au repère de 5 litres maxi. Respectez les instructions du fabricant du produit phytosanitaire.
  ●Revissez la pompe en tournant vers la droite.
• Débloquez la poignée de pompage de la fermeture à baïonnette en tournant légèrement vers la gauche.
• En faisant des mouvements de pompage (vers le haut et vers le bas) avec la poignée de pompage, de la pression se constitue dans le réservoir. En fonction de vos besoins d'intensité de pulvérisation, pompez plus ou moins de pression dans le réservoir. La soupape de surpression (A) se déclenche à 3 bar de surpression et fait descen-

2

• Pour pulvériser, il suffit d'appuyer sur la poignée pistolet. En lâchant la poignée pistolet, le jet de pulvérisation s'arrête immédiatement.
• Après tout emploi, nettoyez l'appareil et laissez-le ouvert pour qu'il sèche.
• Vous augmentez considérablement la durée de vie de l'appareil si vous enduisez régulièrement les bagues d'étanchéité et les manchettes d'une graisse exempte de résine et d'acide (vaseline).
• Note importante: Une sollicitation élevée à cause des conditions d'utilisation (y compris le transport jusqu'au lieu d'application et le stockage en cas de non-utilisation), des influences de l'environnement (du lieu d'utilisation et du lieu de stockage en cas de non-utilisation), et de l'entretien insuffisant peuvent provoquer une usure prématurée de l'appareil. Pour cette raison, assurez-vous avant tout emploi que l'appareil soit en bon état de fonctionnement et de sécurité, ou contrôlez au moins si des signes de détérioration sont visibles.

Faites contrôler l'appareil - surtout en cas de défaut ne garantissant plus la sécurité, toutefois au moins tous les 5 ans - par un spécialiste, de préférence par un service d'entretien, pour assurer un fonctionnement sans risques.

Sous réserve de modifications

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.
