6252/0.4-101 - Maison intelligente Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interrupteur intelligent pour la maison, compatible avec les systèmes domotiques.
Utilisation	Permet le contrôle à distance des appareils électriques via une application mobile.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et mettre à jour le firmware si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique en vigueur, protection contre les surcharges.
Informations générales	Produit idéal pour intégrer la technologie intelligente dans votre maison, facile à installer.

FOIRE AUX QUESTIONS - 6252/0.4-101 Busch-Jaeger

Comment installer le Busch-Jaeger 6252/0.4-101 ?

Pour installer le Busch-Jaeger 6252/0.4-101, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Le produit ne répond pas aux commandes de l'application, que faire ?

Vérifiez que le Busch-Jaeger 6252/0.4-101 est correctement connecté au réseau Wi-Fi. Assurez-vous également que l'application est à jour et que votre appareil est compatible.

Comment réinitialiser le Busch-Jaeger 6252/0.4-101 ?

Pour réinitialiser le produit, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Est-ce que le Busch-Jaeger 6252/0.4-101 est compatible avec d'autres appareils de maison intelligente ?

Oui, le Busch-Jaeger 6252/0.4-101 est compatible avec divers appareils de maison intelligente. Vérifiez la liste des appareils compatibles dans le manuel ou sur notre site web.

Que faire si le produit surchauffe ?

Si le Busch-Jaeger 6252/0.4-101 surchauffe, débranchez-le immédiatement et laissez-le refroidir. Vérifiez qu'il est installé dans un endroit bien ventilé et qu'il n'est pas obstrué.

Comment mettre à jour le firmware du Busch-Jaeger 6252/0.4-101 ?

Les mises à jour du firmware peuvent être effectuées via l'application associée. Assurez-vous que le produit est connecté à Internet, puis suivez les instructions dans l'application pour vérifier et installer les mises à jour.

Le produit ne s'allume pas, que dois-je vérifier ?

Vérifiez que le Busch-Jaeger 6252/0.4-101 est correctement alimenté. Assurez-vous que le circuit électrique est fonctionnel et que le produit est correctement installé.

Comment contacter le support technique si le problème persiste ?

Si vous avez besoin d'assistance supplémentaire, veuillez contacter notre service client via notre site web ou par téléphone. Ayez à portée de main le numéro de modèle et une description du problème.

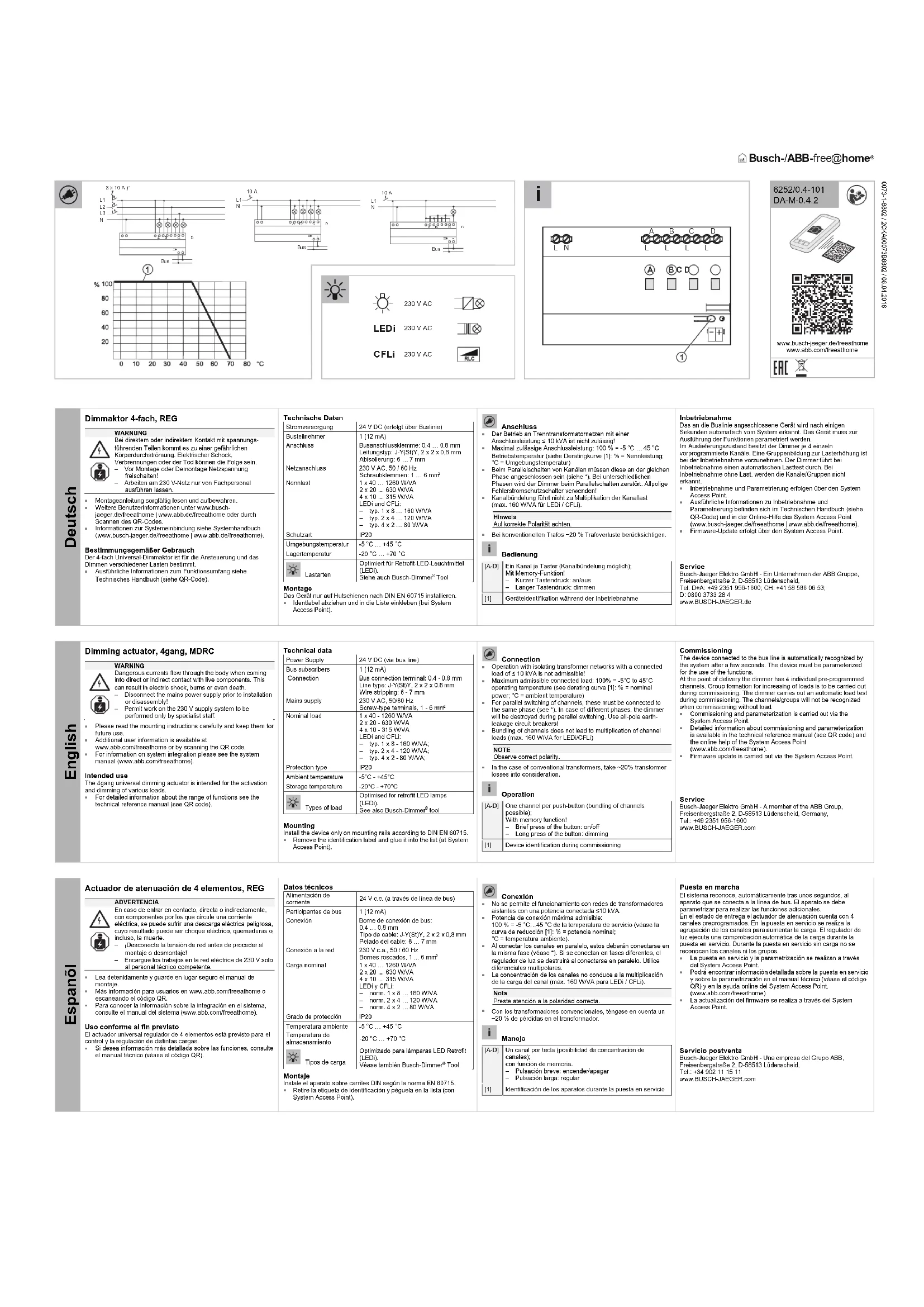

MODE D'EMPLOI 6252/0.4-101 Busch-Jaeger

Actionneur de variateur quadruple, AES

Avertissement

Un contact direct ou indirect avec des pièces sous tension entraîne un passage de courant dangereux dans le corps. Celui-ci risque d'entraîner un choc électrique, des brûlures ou la mort.

- Déconnectez la tension secteur avant tout montage ou démontage !

- Faites réaliser toute intervention sur l'alimentation électrique en 230 V uniquement par un personne spécialisé !

• Les instructions de montage sont à lire attentivement et à conserver.
• Des informations utilisateurs supplémentaires sont disponibles
• Pour des informations sur l'intégration du système, voir le manuel système (www.abb.com/freeathome).

Utilisation conforme

L'actionneur de variateur universel quadruple est destiné à commander et à faire varier différentes charges.

- Des informations détaillées sur la gamme des fonctions sont disponibles dans le manuel technique (voir le code QR).

Caractéristiques techniques

Alimentation électrique	24 V DC (se fait via la ligne bus)
Participant au bus	1 (12 mA)
Raccordement	Borne de raccordement du bus :0,4 ... 0,8 mmType de câble : J-Y(SI)Y, 2 x 2 x 0,8 mmDénudé sur : 6 ... 7 mm
Branchement secteur	230 V AC, 50 / 60 HzBornes à vis : 1 ... 6 mm ^2
Charge nominale	1 x 40 ... 1260 W/VA2 x 20 ... 630 W/VA4 x 10 ... 315 W/VALDI et FLCI :- typ. 1 x 8 ... 160 W/VA- typ. 2 x 4 ... 120 W/VA- typ. 4 x 2 ... 80 W/VA
Type de protection	IP 20
Température ambiante	-5 °C ... +45 °C
Température de stockage	-20 °C ... +70 °C
Types de charge	Optimisé pour des lampes LED Retrofit(LEDi).Voir aussi Busch-Dimme® Tool

Montage

Installer uniquement l'appareil sur des rail DIN selon DIN EN 60715. - Retirer l'étiquette et la coller sur la liste (au niveau de System Access Point).

Raccordement

• Le fonctionnement sur des réseaux de transformateurs d'isolation avec une puissance absorbée ≤ 10 kVA n'est pas autorisé !
• Puissance absorbée maximale : 100 % = -5°C...45°C de température de fonctionnement (voir courbe de réduction de la charge [1] : % = puissance nominale ; °C = température ambiants)
• En cas de connexion parallèle des canaux, ceux-ci doivent être reliés à la même phase (voir *). En cas de phases différentes, le variateur sera détruit lors de la connexion parallèle. Utiliser un DDFT unipolaire !
• Une mise en faisceau des canaux n'entraîne pas une multiplication de la charge de ces derniers (160 W/VA max. pour LEDi / FLCi).

Nota

Veillez à ce que la polarité soit correcte.

- Dans le cas de transformateurs conventionnels, tenez compte des pertes de transfo de \~20 %.

Commande

[A-D] Un canal par bouton-poussoir (mise en faisceau des canaux possible) ;
Avec fonction Mémoire !
- Breve pression sur la touche : marche/arret Bression prolongée sur la touche : variation
[1] Identification de l'appareil pendant la mise en service

Mise en service

L'appareil raccordé à la ligne de bus est détecté automatiquement par le système à l'issue de quelques secondes. Un paramétrage de l'appareil en vue de l'exécution des fonctions est nécessaire. A la livraison, le variateur perscède 4 canaux correspondants

préprogrammés séparément. La formation de groupes en vue d'une augmentation de la charge doit être réalisée par le biais de la mise en service. Le variateur effectue un test de charge automatique lors de la mise en service. En cas de mise en service sans charge, les canaux / groupes ne sont pas détectés.

- La mise en service et le paramétrage ont lieu via le System Access Point.

• Des informations détaillées sur la mise en service et le paramétrage sont disponibles dans le manuel technique (voir code QR) et l'aide en ligne du « point d'accès système » (www.abb.com/freathome).
• La mise à jour du micrologiciel est réalisée par le biais du point d'accès système.

Service

Busch-Jaeger Elektro GmbH - Une société du groupe ABB Freisenbergstraße 2, D-58513 Lüdenscheid, Tél. F: [phone]; CH: [phone] www.BUSCH-JAEGER.com
