6211/2.1 - Maison intelligente Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur actionneur de commutation simple/double pour maison intelligente
Dimensions (approx.)	71 x 71 x 28 mm (mécanisme standard)
Poids (approx.)	0,1 kg
Alimentation	24 VDC via ligne bus
Fonctions principales	Commutation marche/arrêt, touche haut/bas, bouton-poussoir, LED vertes d'orientation/état, caches interchangeables avec symboles
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de produits chimiques ou d'eau.
Sécurité	Installation par un électricien qualifié uniquement. Couper l'alimentation avant toute intervention. Respecter une distance de séparation de >10 mm entre les circuits.
Pièces détachées et réparabilité	Plaques de recouvrement et caches interchangeables disponibles séparément (voir catalogue Busch-Jaeger).
Informations générales	Marque : Busch-Jaeger, Modèle : 6211/2.1, Catégorie : Maison intelligente, Compatible système free@home (ABB).
Type de protection	IP20
Température ambiante	-5 °C à +45 °C
Charge maximale	10 A (actionneur simple) / 2 x 5 A (actionneur double)

FOIRE AUX QUESTIONS - 6211/2.1 Busch-Jaeger

Comment installer l'appareil 6211/2.1 ?

L'installation doit être réalisée par un électricien qualifié. Coupez d'abord l'alimentation 230 V. Raccordez le bus (24 VDC) et la charge selon le schéma. Montez le mécanisme dans une boîte encastrée et fixez la plaque de recouvrement. Consultez la notice complète pour les détails.

Quelle est l'alimentation nécessaire pour ce capteur actionneur ?

L'appareil est alimenté en 24 VDC via la ligne bus. Il consomme 12 mA sur le bus. Ne pas appliquer de tension secteur directement sur les bornes bus.

Quels types de câbles utiliser pour la connexion bus ?

Utilisez un câble de type J-Y(St)Y 2x2x0,8 mm. Dénudez les fils sur 6-7 mm et raccordez aux bornes prévues (section 0,4-0,8 mm²). Respectez la polarité.

Comment configurer l'appareil après installation ?

L'appareil est détecté automatiquement par le système free@home après quelques secondes. Pour des fonctions avancées, paramétrez-le via le System Access Point ou l'application dédiée. Consultez le manuel technique en ligne.

Que faire si les LED vertes ne s'allument pas ?

Vérifiez d'abord l'alimentation bus (24 VDC). Assurez-vous que les câbles sont correctement branchés et que la polarité est respectée. Si le problème persiste, réinitialisez le système en débranchant le bus quelques secondes.

L'appareil est-il compatible avec d'autres systèmes domotiques ?

Le 6211/2.1 est conçu pour le système free@home d'ABB/Busch-Jaeger. Il peut être intégré via des passerelles, mais vérifiez la compatibilité auprès du fabricant.

Comment remplacer les caches de l'appareil ?

Les caches sont interchangeables. Déclipsez doucement le cache existant et insérez le nouveau avec les symboles souhaités. Assurez-vous que la plaque de recouvrement est bien fixée.

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est destiné à un montage en intérieur dans des pièces non humides. Son indice de protection est IP20, qui ne protège pas contre l'eau ou la poussière.

Quelle est la charge maximale que peut commuter l'appareil ?

Pour l'actionneur simple, la charge maximale est de 10 A (10 A x). Pour l'actionneur double, elle est de 2 x 5 A (5 A / 4 A x). Respectez les types de charge indiqués dans la notice.

Où trouver des informations supplémentaires sur le 6211/2.1 ?

Téléchargez la notice complète sur notice-facile.com ou consultez le site www.abb.com/freeathome. Vous pouvez aussi scanner le QR code présent sur l'appareil pour accéder aux manuels techniques.

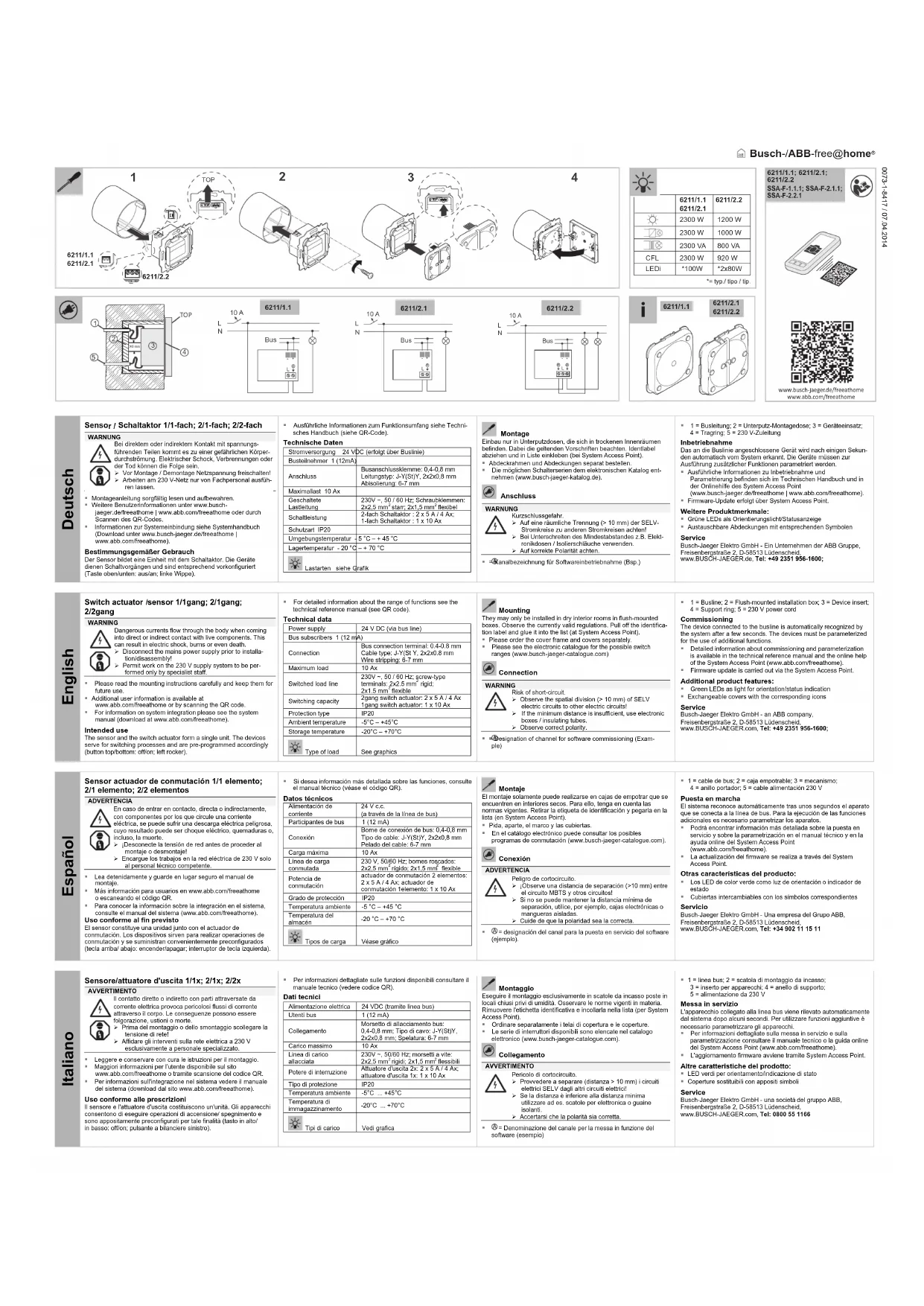

MODE D'EMPLOI 6211/2.1 Busch-Jaeger

Capteur actionneur de commutation simple/simple ; double/simple ; double/double

AVERTISSEMENT

Un contact direct ou indirect avec des pièces sous tension entraîne un passage de courant dangereux dans le corps. Celui-ci risque d'entraîner un choc électrique, des brûlures ou la mort.

Déconnecter la tension secteur avant tout montage / démontage! Faire réaliser toute intervention sur l'alimentation électrique en 230 V uniquement par des techniciens spécialisés!

• Les instructions de montage sont à lire attentivement et à conserver.
• Des informations utilisateurs supplémentaires sont disponibles sur le site www.abb.com/freeathome ou en scannant le code QR.
  Pour des informations sur l'intégration du système, voir le manuel système (téléchargeable sur le site www.abb.com/freeathome).

Utilisation conforme

Le capteur et l'actionneur de commutation forment un tout. Ces appareils servent à la commutation et sont préconfigurés en conséquence (touche haut/ bas : arrêt/marche ; bouton-poussoir gauche). - Des informations détaillées sur la gamme des fonctions sont disponibles dans le manuel technique (voir le code QR).

Caractéristiques techniques

Alimentation électrique	24 VDC (via la ligne bus)
Participant au bus 1 (12mA)
Raccordement	Borne de raccordement du bus :0,4-0,8 mm; Type de câble : J-Y(St)Y,2x2x0,8 mm; Dénudé sur : 6-7 mm
Charge maximale 10 Ax
Ligne de charge couplée	230V ~, 50/60 Hz ; bornes à vis :2x2,5 mm ^2 rigide : 2x1,5 mm ^2 flexible
Puissance de coupure	Actionneur de commutation double2 x 5 A / 4 Ax;Actionneur de commutation simple1 x 10 Ax
Type de protection IP20
Température ambiante	-5 °C – +45 °C
Température de stockage	-20 °C – +70 °C
Types de charge	Voir graphique

Montage

Montage uniquement dans des boîtes encastrées se trouvant dans des pièces intérieures non humides. Respecter les prescriptions en vigueur lors de l'opération. Enlever l'étiquette d'identification et la coller sur la liste (au niveau du System Access Point).

- Commander séparément la plaque de recouvrement et les caches.

- Les programmes de commutateurs possibles sont disponibles dans le catalogue électronique (www.busch-jaeger-catalogue.com).

Raccordement

AVERTISSEMENT

Risque de court-circuit.

- Veiller à une séparation (> 10 mm) des circuits

➢ Si la distance minimale n'est pas atteinte, par ex. dans les boîtes électroniques, utiliser des tubes d'isolation. ➢ Veiller à ce que la polarité soit correcte.

- Ⓐ = nom du canal pour une mise en service logicielle (exemple).

1 = ligne de bus ; 2 = boîtier de montage encastré ; 3 = mécanisme appareil ; 4 = bague-support ; 5 = alimentation 230 V

Mise en service

L'appareil raccordé à la ligne de bus est détecté automatiquement par le système à l'issue de quelques secondes. Un paramétrage des appareils en vue de l'exécution de fonctions supplémentaires est nécessaire.

- Des informations détaillées sur la mise en service et le paramétrage sont disponibles dans le manuel technique et l'aide en ligne du System Access Point (www.abb.com/freeathome). - La mise à jour du micrologiciel est réalisée par le biais du System Access Point.

Autres caractéristiques produit :

- LED vertes en tant que lumière d'orientation/affichage de l'état - Caches interchangeables munis des symboles correspondants

Service

Busch-Jaeger Elektro GmbH - Une société du groupe ABB, Freisenbergstraße 2, D-58513 Lüdenscheid, www.BUSCH-JAEGER.com, tél.: [phone]
