Marque	Shimano
Modèle	FH-T670
Type de produit	Roue libre arrière avec système de serrage rapide
Catégorie	Vélo (composant)
Usage prévu	Fixation de la roue arrière au cadre
Mécanisme de serrage	Levier à retrait rapide (Quick Release)
Couple de serrage recommandé	5 - 7,5 Nm
Épaisseur minimale de fourche	5 mm (6 mm pour Dura-Ace et Ultegra)
Matériau	Acier et aluminium
Entretien	Ne pas lubrifier l'intérieur du moyeu ; nettoyer régulièrement
Vérifications avant chaque utilisation	Fixation des roues, rotation libre, absence de bruits anormaux
Installation	Ouvrir le levier, insérer la roue, serrer l'écrou de réglage puis fermer le levier
Retrait de la roue	Ouvrir le levier et retirer la roue
Réglage de la force de serrage	Tourner l'écrou de réglage dans le sens horaire pour augmenter, antihoraire pour diminuer
Position du levier en position fermée	Parallèle au cadre, côté marqué 'CLOSE' vers l'intérieur
Garantie	Non couvert contre l'usure normale
Pièces détachées	Contacter le revendeur ou le fabricant
Réparabilité	Ne pas démonter ou modifier ; confier à un professionnel
Manuel utilisateur	Disponible en ligne à http://si.shimano.com

FOIRE AUX QUESTIONS - FH-T670 SHIMANO

Comment bien fixer la roue arrière avec le moyeu FH-T670 ?

Placez le levier à retrait rapide en position OPEN (Ouvert). Insérez la roue en vous assurant qu'elle est bien calée dans les pattes arrière. Tournez l'écrou de réglage dans le sens horaire jusqu'à ressentir une résistance lorsque le levier est parallèle au moyeu. Fermez ensuite le levier avec force jusqu'à la position CLOSE (Fermé). Vérifiez que la roue est bien fixée.

Comment régler la force de serrage du levier à retrait rapide ?

Ouvrez le levier et tournez l'écrou de réglage : dans le sens horaire pour augmenter la force, antihoraire pour la diminuer. Ajustez par incréments de 1/8 de tour. La force idéale permet de fermer le levier sans forcer excessivement tout en assurant une fixation sûre.

Pourquoi ma roue se détache-t-elle ?

Cela peut être dû à une force de serrage insuffisante. Vérifiez que l'écrou de réglage est correctement serré et que le levier est bien en position CLOSE (Fermé). Assurez-vous également que la roue est correctement insérée dans les pattes arrière.

Puis-je lubrifier l'intérieur du moyeu ?

Non, ne jamais appliquer de lubrifiant à l'intérieur du moyeu, car cela ferait sortir la graisse. Utilisez uniquement un nettoyage extérieur si nécessaire.

Quels sont les points à vérifier avant chaque sortie ?

Vérifiez que les roues sont bien fixées, qu'elles tournent librement et qu'aucun bruit anormal n'est présent. Si un problème est détecté, contactez un revendeur.

Comment retirer la roue arrière ?

Déplacez le levier à retrait rapide de la position CLOSE (Fermé) à OPEN (Ouvert), puis retirez la roue.

Quelle est l'épaisseur minimale de fourche compatible ?

L'épaisseur minimale de la fourche arrière doit être de 5 mm. Pour les modèles Dura-Ace et Ultegra, elle ne doit pas être inférieure à 6 mm.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en ligne à l'adresse http://si.shimano.com. Vous pouvez également contacter votre revendeur.

Que faire si le levier à retrait rapide ne peut pas être fermé ?

Tournez l'écrou de réglage dans le sens antihoraire pour réduire la force de serrage, puis essayez à nouveau. Ajustez par 1/8 de tour jusqu'à ce que le levier puisse être fermé avec une force raisonnable.

Le moyeu FH-T670 est-il garanti contre l'usure ?

Non, les produits ne sont pas garantis contre l'usure et la détérioration naturelle dues à un usage normal et au vieillissement.

MODE D'EMPLOI FH-T670 SHIMANO

Manuel de l'utilisateur

Roue libre arrière

Des manuels de l'utilisateur sont disponibles dans d'autres langues à : http://si.shimano.com

AVERTISSEMENT IMPORTANT

- Pour tout renseignement supplémentaire concernant l'installation et le réglage, prière de contacter le lieu d'achat ou un revendeur de bicyclettes à proximité. Un manuel du revendeur est également disponible sur notre site Web (http://si.shimano.com). - Ne pas démonter ou modifi er ce produit.

En ce qui concerne la sécurité, veiller à bien lire ce manuel de l'utilisateur avant l'utilisation et à bien le suivre pour une utilisation correcte.

Informations générales concernant la sécurité

Veuillez contactez le lieu d'achat ou le revendeur de la bicyclette pour les instructions relatives au remplacement.

AVERTISSEMENT

- S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fi xées, elle peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivre. - Après avoir bien lu le manuel de l'utilisateur, le ranger dans un endroit sûr pour référence ultérieure.

ATTENTION

- Ne jamais fi xer de roue sur le cadre en tournant le levier à retrait rapide comme l'indique l'illustration de droite. La roue ne peut pas être fi xée sur le cadre en tournant simplement le levier à retrait rapide en un mouvement circulaire. Une mise en place incorrecte du moyeu peut causer la perte des roues résultant en de graves blessures personnelles.

Remarque

- Ne pas appliquer de lubrifi ant à l'intérieur du moyeu, sinon la graisse ressortira. - Si le levier à retrait rapide peut facilement être poussé vers la position CLOSE (Fermé), cela signifi e que la force de fi xation est insuffi sante. Ramener le levier à retrait rapide à la position perpendiculaire au cadre de la bicyclette et tourner de nouveau l'écrou de réglage dans le sens des aiguilles d'une montre pour augmenter la force de fi xation. Ramener le levier à retrait rapide vers la position CLOSE (Fermé).

Écrou de réglage

- Si la force de fi xation est réglée trop forte et que le levier à retrait rapide ne peut pas être poussé vers la position CLOSE (Fermé), tourner l'écrou de réglage dans le sens inverse des aiguilles d'une montre pour réduire la force de fi xation. En procédant de la sorte, ne pas libérer complètement l'écrou de réglage. Le tourner de 1/8 tour, puis essayer de pousser le levier vers CLOSE (Fermé) pour régler la force de fi xation maximum avec laquelle vous pouvez pousser le levier à retrait rapide vers la position CLOSE (Fermé).

Tourner de 1/8 tour à la fois

- Les produits ne sont pas garantis contre l'usure et la détérioration naturelle du fait d'un usage normal et du vieillissement.

Inspections régulières avant de conduire la bicyclette

Avant de conduire la bicyclette, vérifi er les articles suivants. Si l'un des articles suivants présente un problème, contacter le lieu d'achat ou un revendeur de bicyclettes.

- Les roues sont fi xées?

- Est-ce que les roues tournent doucement? - Y a-t-il des bruits anormaux?

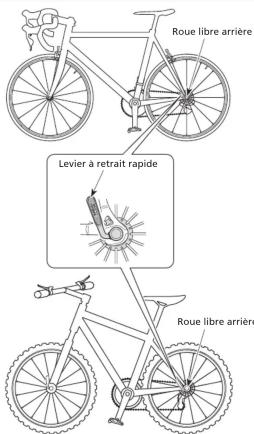

Nom des pièces

Roue libre arrière Levier à retrait rapide Roue libre arrière

Qu'est-ce qu'un retrait rapide?

C'est un mécanisme qui utilise le fonctionnement d'un levier à retrait rapide unique situé sur le moyeu pour permettre de facilement installer et retirer la roue.

Fonction du retrait rapide

Lorsque le levier à retrait rapide est amené à la position fermée, l'écrou du levier se déplace vers l'intérieur. Sa force fi xe la roue au cadre et maintient bien la roue en place.

Écrou de réglage Écrou de levier Levier à retrait rapide Position CLOSE (Fermé) Position OPEN (Ouvert)

La force de fi xation est réglée en tournant l'écrou de réglage. Lorsque l'écrou est tourné dans le sens des aiguilles d'une montre, la force de fi xation augmente, et lorsqu'il est tourné dans le sens inverse des aiguilles d'une montre, elle diminue.

Dimensions appropriées de la partie arrière

Veillez à utiliser uniquement des largeurs de la partie arrière avec des dimensions appropriées.

Ne peut pas utiliser d'épaisseurs de fourche inférieures à 5 mm. (Dura-Ace, 600 Ultegra: pas inférieure à 6 mm.)

Founctionnement

Mise en place du moyeu avec retrait rapide

1. Déplacez le levier de déblocage rapide en position OPEN (Ouvert) et placez la roue de manière à ce qu'elle soit fermement calée à l'intérieur de la partie arrière (voir croquis ci-dessous).

Position OPEN (Ouvert) Bon Pas bon

1. Ouvrez et fermez le levier de retrait rapide avec la main droite tout en serrant progressivement l'écrou de réglage avec votre main gauche dans le sens horaire. Continuer à serrer l'écrou jusqu'à ce qu'une résistance se fasse sentir au point où le levier est parallèle au moyeu (comme l'indiquent les pointillés de l'illustration à droite).

Levier à retrait rapide

1. Saisissez la partie arrière avec vos doigts et la paume de la main pour fermer le levier de blocage rapide avec autant de force que possible. Une fois verrouillée, le levier de déblocage rapide doit être dans la position "CLOSE" comme indiqué ci-dessous dans le schéma de droite. Le côté du levier avec l'inscription "CLOSE" doit tourner le dos au vélo, et le levier doit être parallèle à la partie arrière, comme indiqué ci-dessous dans la diagramme de gauche.

Couple de serrage: 5 - 7,5 Nm Parie arrière Levier à retrait rapide Position CLOSE (Ferme)

Mise en place du levier à retrait rapide

Pour des raisons de sécurité, le levier à retrait rapide doit être le long du cadre de la bicyclette lorsque dans la position CLOSE (Fermé).

Retrait de la roue

Déplacer le levier à retrait rapide de la position CLOSE (Fermé) à la position OPEN (Ouvert). Puis, enlevez la roue.

Sous réserve de changement des spécifi cations sans préavis pour l'amélioration du produit. (French)
