Type de produit	Manette de changement de vitesses
Compatibilité	Compatible avec les groupes Shimano Claris
Nombre de vitesses	2x8 vitesses
Matériau	Composite et aluminium
Poids	Environ 300 g
Couleur	Noir
Utilisation	Pour vélos de route, changement de vitesses fluide et précis
Maintenance	Vérifier régulièrement l'ajustement et l'état des câbles
Sécurité	Assurez-vous que les vitesses passent correctement avant chaque sortie
Informations générales	Idéal pour les cyclistes débutants et intermédiaires, bon rapport qualité-prix

FOIRE AUX QUESTIONS - CLARIS 2400 ST-R240-L SHIMANO

Comment régler les vitesses de mon SHIMANO CLARIS 2400 ST-R240-L ?

Pour régler les vitesses, utilisez la molette de réglage située sur le levier de vitesses. Tournez-la dans le sens des aiguilles d'une montre pour un passage plus fluide aux vitesses supérieures et dans le sens inverse pour les vitesses inférieures.

Que faire si mes vitesses sautent ou ne passent pas correctement ?

Vérifiez d'abord l'alignement de votre dérailleur. Un dérailleur mal aligné peut causer des problèmes de passage de vitesse. Si l'alignement est correct, vérifiez la tension du câble de dérailleur et ajustez-la si nécessaire.

Comment remplacer le câble de dérailleur sur le SHIMANO CLARIS 2400 ST-R240-L ?

Pour remplacer le câble, retirez la poignée de frein et le capuchon du câble. Dévissez la vis de fixation du câble sur le dérailleur, retirez l'ancien câble et insérez le nouveau en suivant le même chemin. Serrez la vis de fixation et remettez le capuchon en place.

Mon levier de vitesses est devenu difficile à actionner, que faire ?

Cela peut être dû à une accumulation de saleté ou à un câble de dérailleur usé. Nettoyez le levier et lubrifiez le câble. Si le problème persiste, envisagez de remplacer le câble de dérailleur.

Est-il possible d'utiliser des freins de route différents avec le SHIMANO CLARIS 2400 ST-R240-L ?

Oui, le SHIMANO CLARIS 2400 ST-R240-L est compatible avec d'autres freins de route Shimano, mais assurez-vous que les spécifications et la compatibilité des composants sont respectées pour un fonctionnement optimal.

Quelle est la plage de compatibilité des pignons pour le SHIMANO CLARIS 2400 ST-R240-L ?

Le SHIMANO CLARIS 2400 ST-R240-L est compatible avec des cassettes allant de 8 à 11 vitesses, mais il est recommandé d'utiliser des cassettes Shimano pour une performance optimale.

Comment entretenir mon SHIMANO CLARIS 2400 ST-R240-L ?

Pour entretenir votre levier, nettoyez-le régulièrement avec un chiffon doux et vérifiez l'état du câble et du dérailleur. Lubrifiez les parties mobiles avec un lubrifiant approprié pour garantir un fonctionnement fluide.

MODE D'EMPLOI CLARIS 2400 ST-R240-L SHIMANO

Manuel de l'utilisateur

Levier de changement de vitesse (2-WAY RELEASE) Type de ST

Des manuels de l'utilisateur sont disponibles dans d'autres langues à : http://si.shimano.com

AVERTISSEMENT IMPORTANT

• Pour tout renseignement supplémentaire concernant l'installation et le réglage, prière de contacter le lieu d'achat ou un revendeur de bicyclettes à proximité. Un manuel du revendeur est également disponible sur notre site Web (http://si.shimano.com).
• Ne pas démonter ou modifi er ce produit.

Pour votre sécurité, veuillez lire attentivement le présent manuel de l'utilisateur avant toute utilisation et vous y conformer pour une utilisation correcte.

Informations générales concernant la sécurité

Pour obtenir des informations sur le remplacement, contactez le magasin où vous avez effectué votre achat ou un vendeur de vélos.

AVERTISSEMENT

• Il est important de bien comprendre le fonctionnement du système de freinage de votre vélo. Une utilisation incorrecte du système de freinage de votre vélo peut entrainer une perte de contrôle ou une chute, pouvant provoquer de graves blessures. Comme chaque vélo s'utilise différemment, assurez-vous d'apprendre la bonne technique de freinage (en incluant la pression de freinage et les caractéristiques de contrôle du vélo) et le fonctionnement de votre vélo. Vous pouvez faire cela en consultant votre fournisseur offi ciel de vélo ainsi que le manuel d'utilisateur de votre vélo, et aussi en vous
  entraînant à faire du vélo et à la technique de freinage.
• Si l'on actionne le frein avant trop fortement, on risquera de bloquer la roue et de faire tomber le vélo vers l'avant, et des blessures graves risqueront alors de s'ensuivre.
• Toujours s'assurer du bon fonctionnement des freins avant et arrière avant d'utiliser la bicyclette.
• La distance de freinage est plus grande par temps pluvieux. Réduire la vitesse et actionner les freins plus tôt et en douceur.
• Si la surface de la route est mouillée, les pneumatiques dérapent plus facilement. Si les pneumatiques dérapent, vous pouvez tomber de la bicyclette. Afi n d'éviter cela, réduire la vitesse et actionner les freins tôt et en douceur.
• Après avoir bien lu le manuel de l'utilisateur, le ranger dans un endroit sûr pour référence ultérieure.

Remarque

• Veillez à continuer de tourner la manivelle pendant le fontonnement du levier.
• Lire les manuels d'utilisations pour le dérailleur avant; le dérailleur arrière et les freins également.
  Les produits ne sont pas garantis contre l'usure et la détérioration naturelle du fait d'un usage normal et du vieillissement.

Inspections régulières avant de conduire la bicyclette

Avant de conduire la bicyclette, vérifi er les articles suivants. Si l'un des articles suivants présente un problème, contacter le lieu d'achat ou un revendeur de bicyclettes.

• Est-ce-que les freins avant et arrière fonctionnent correctement?
• Est-ce que le changement des vitesses se déroule sans heurts?
• Est-ce que les leviers sont bien attachés au guidon?
• Est-ce qu'il survient des bruits inahituels pendant le fonctionnement?

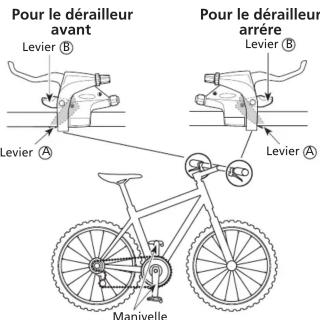

Nom des pièces

Pour le dérailleur avant Levier B Pour le dérailleur arrée Levier B Levier A Levier A Manivelle

Founctionnement

Freinage

Changement de vitesse

Veillez à continuer de tourner la manivelle pendant le fontonnement du levier.

Mise en garde concernant le fonctionnement Les deux leviers Ⓐ et Ⓑ reviennent toujours à la position de départ lorsqu'ils sont relâchés après déplacement.

Founctionnement des leviers de dérailluer arrière Vous pouvez modifi er la course du levier pour passer le nombre souhaité de vitesses. Pour passer une vitesse à la fois uniquement, déplacez le levier sur la position ① et pour passer deux vitesses à la fois, déplacez le levier sur la position ②.

- Levier Ⓐ : Permet le passage sur un plus grand pignon. (Le pédalage est plus facile.)

①: Chaingement d'un pignon à la fois Exemple: du 3ème au 4ène pignon

②: Chaingement rapide de deux pignons à la fois Exemple: du 3ème au 5ène pignon

- Levier Ⓑ : Permet le passage sur un plus petit pignon. (Le pédalage est plus diffi cile.)

"Les vitesses peuvent être changées en poussant ou en tirant le levier."

Exemple: du 4ème au 3ène pignon

Functionnement des leviers de dérailleur avant * Le même montre la triple spécification

Le schemia montre la triple spécif cation. La méthode est la même que pour la "double" de spécifi cation.

- Levier Ⓐ : Permet le passage sur un plus grand plateu. (Le pédalage est plus diffi cile.)

- Levier Ⓑ : Permet le passage sur un plus petit plateau. (Le pédalage est plus facile.)

"Les vitesses peuvent être changées en poussant ou en tirant le levier."

Pour la manette de changement de vitesse équipée de la fonction de correction Lorsque la manette ® est actionnée, un clic est émis lorsque la correction (mécanisme supprimant les bruits) s'engage et un deuxième clic plus fort est émis lorsque la course du déraillleur est terminée. Une fois la correction effectuée, il suffi t d'appuyer une nouvelle fois pour que la course du déraillleur se termine.

Correction (mécanisme supprimant les bruits) Si la chaîne se trouve sur le grand plateau avant et sur le pignon arrière le plus grand, elle frottera sur le dérailleur avant, ce qui entraînera l'apparition d'un bruit caractéristique. Lorsque cela se produit, appuyez légèrement sur la manette ® (vers le point où le clic est émis). Le dérailleur avant se déplace alors légèrement vers le plateau le plus petit, ce qui élimine le bruit.

Position de chaîne Mouvement du dérailleur avant

Remarque : les spécifi cations peuvent être modifi ées sans préavis. (French)
