Marque	SHIMANO
Modèle	CLARIS R2000 ST-RS203-L
Type de produit	Levier combiné frein et changement de vitesse (STI)
Catégorie	Vélo de route
Utilisation	Transmission et freinage
Fonction principale	Changement de vitesse et freinage mécanique
Système de changement	2-WAY RELEASE (poussée et traction)
Compatibilité dérailleur	Dérailleurs Shimano Claris R2000
Nombre de vitesses	8 vitesses (compatible avec transmission Claris)
Type de frein	Frein mécanique de route (câble)
Matériau	Alliage aluminium
Poids (pièce)	Environ 150 g
Installation	Montage sur guidon, réglage par câble
Réglage	Consulter un revendeur ou le manuel du revendeur
Entretien	Inspection régulière, nettoyage et lubrification
Sécurité	Lire les avertissements avant utilisation
Garantie	Contre défauts de fabrication (hors usure normale)
Pièces détachées	Contacter un revendeur agréé
Informations supplémentaires	Manuel complet sur si.shimano.com
Langues du manuel	Multilingue (français inclus)

FOIRE AUX QUESTIONS - CLARIS R2000 ST-RS203-L SHIMANO

Comment installer le levier CLARIS R2000 ST-RS203-L sur mon vélo ?

L'installation doit être effectuée par un revendeur de vélos qualifié. Le levier se monte sur le guidon à l'aide d'une pince. Assurez-vous que le câble de frein et le câble de dérailleur sont correctement acheminés. Référez-vous au manuel du revendeur disponible sur si.shimano.com.

Comment changer de vitesse avec ce levier ?

Pour passer à un pignon plus grand (pédalage plus facile), utilisez le levier A. Pour passer à un pignon plus petit (pédalage plus dur), utilisez le levier B. Vous pouvez pousser ou tirer le levier. Continuez à tourner la manivelle pendant l'actionnement.

Comment freiner avec ce levier ?

Actionnez le levier vers le guidon pour serrer le frein. Attention : un freinage avant trop brusque peut bloquer la roue et provoquer une chute. Par temps pluvieux, la distance de freinage augmente, anticipez.

Que signifie le système 2-WAY RELEASE ?

Cela signifie que vous pouvez changer de vitesse en poussant ou en tirant le levier. Cette flexibilité permet de s'adapter à votre position de conduite.

Comment entretenir le levier ?

Inspectez régulièrement le bon fonctionnement. Nettoyez le levier avec un chiffon doux. Si nécessaire, lubrifiez légèrement les parties mobiles avec un lubrifiant adapté. Évitez les solvants agressifs.

Ce levier est-il compatible avec des freins à disque ?

Non, ce levier est conçu pour des freins mécaniques de route à patins. Il n'est pas compatible avec les freins à disque hydrauliques ou mécaniques.

Que faire en cas de bruit de frottement de la chaîne sur le dérailleur ?

Si la chaîne frotte sur le dérailleur avant, actionnez légèrement le levier B jusqu'à entendre un clic. Cela active le mécanisme de correction et écarte la chaîne du dérailleur.

Comment savoir si le levier est correctement réglé ?

Les vitesses doivent passer en douceur sans bruit anormal. Les freins doivent serrer fermement sans toucher le guidon. Si un problème survient, consultez un revendeur.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement sur si.shimano.com. Vous pouvez également le trouver sur des sites comme notice-facile.com.

Quelle est la garantie de ce produit ?

SHIMANO garantit ce produit contre les défauts de fabrication. L'usure normale due à l'utilisation n'est pas couverte. Pour toute réclamation, contactez votre revendeur.

MODE D'EMPLOI CLARIS R2000 ST-RS203-L SHIMANO

Manuel de l'utilisateur

Levier de changement de vitesse (2-WAY RELEASE) Type de ST

Des manuels de l'utilisateur sont disponibles dans d'autres langues à : http://si.shimano.com

AVERTISSEMENT IMPORTANT

• Pour tout renseignement supplémentaire concernant l'installation et le réglage, prière de contacter le lieu d'achat ou un revendeur de bicyclettes à proximité. Un manuel du revendeur est également disponible sur notre site Web (http://si.shimano.com).
• Ne pas démonter ou modifi er ce produit.

Pour votre sécurité, veuillez lire attentivement le présent manuel de l'utilisateur avant toute utilisation et vous y conformer pour une utilisation correcte.

Informations générales concernant la sécurité

Pour obtenir des informations sur le remplacement, contactez le magasin où vous avez effectué votre achat ou un vendeur de vélos.

AVERTISSEMENT

• Il est important de bien comprendre le fonctionnement du système de freinage de votre vélo. Une utilisation incorrecte du système de freinage de votre vélo peut entrainer une perte de contrôle ou une chute, pouvant provoquer de graves blessures. Comme chaque vélo s'utilise différemment, assurez-vous d'apprendre la bonne technique de freinage (en incluant la pression de freinage et les caractéristiques de contrôle du vélo) et le fonctionnement de votre vélo. Vous pouvez faire cela en consultant votre fournisseur offi ciel de vélo ainsi que le manuel d'utilisateur de votre vélo, et aussi en vous
  entraînant à faire du vélo et à la technique de freinage.
• Si l'on actionne le frein avant trop fortement, on risquera de bloquer la roue et de faire tomber le vélo vers l'avant, et des blessures graves risqueront alors de s'ensuivre.
• Toujours s'assurer du bon fonctionnement des freins avant et arrière avant d'utiliser la bicyclette.
• La distance de freinage est plus grande par temps pluvieux. Réduire la vitesse et actionner les freins plus tôt et en douceur.
• Si la surface de la route est mouillée, les pneumatiques dérapent plus facilement. Si les pneumatiques dérapent, vous pouvez tomber de la bicyclette. Afi n d'éviter cela, réduire la vitesse et actionner les freins tôt et en douceur.
• Après avoir bien lu le manuel de l'utilisateur, le ranger dans un endroit sûr pour référence ultérieure.

Remarque

• Veillez à continuer de tourner la manivelle pendant le fontonnement du levier.
• Lire les manuels d'utilisations pour le dérailleur avant; le dérailleur arrière et les freins également.
  Les produits ne sont pas garantis contre l'usure et la détérioration naturelle du fait d'un usage normal et du vieillissement.

Inspections régulières avant de conduire la bicyclette

Avant de conduire la bicyclette, vérifi er les articles suivants. Si l'un des articles suivants présente un problème, contacter le lieu d'achat ou un revendeur de bicyclettes.

• Est-ce-que les freins avant et arrière fonctionnent correctement?
• Est-ce que le changement des vitesses se déroule sans heurts?
• Est-ce que les leviers sont bien attachés au guidon?
• Est-ce qu'il survient des bruits inahituels pendant le fonctionnement?

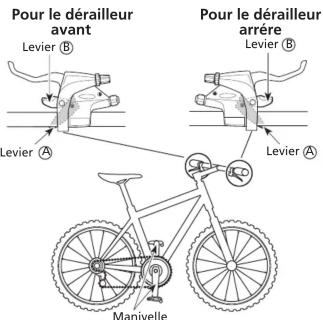

Nom des pièces

Pour le dérailleur avant Levier B Pour le dérailleur arrêté Levier B Levier A Levier A Manivelle

Founctionnement

Freinage

Changement de vitesse

Veillez à continuer de tourner la manivelle pendant le fontionnement du levier.

Mise en garde concernant le fonctionnement Les deux leviers Ⓐ et Ⓑ reviennent toujours à la position de départ lorsqu'ils sont relâchés après déplacement.

Founctionnement des leviers de dérailluer arrière Vous pouvez modifi er la course du levier pour passer le nombre souhaité de vitesses. Pour passer une vitesse à la fois uniquement, déplacez le levier sur la position ① et pour passer deux vitesses à la fois, déplacez le levier sur la position ②.

- Levier Ⓐ : Permet le passage sur un plus grand pignon. (Le pédalage est plus facile.)

①: Chaingement d'un pignon à la fois Exemple: du 3ème au 4ène pignon

②: Chaingement rapide de deux pignons à la fois Exemple: du 3ème au 5ème pignon

- Levier Ⓑ : Permet le passage sur un plus petit pignon. (Le pédalage est plus diffi cile.)

"Les vitesses peuvent être changées en poussant ou en tirant le levier."

Exemple: du 4ème au 3ène pignon

Functionnement des leviers de dérailleur avant * Le schéma montre la triple spécification

La méthode est la même que pour la "double" de spécifi cation.

- Levier Ⓐ : Permet le passage sur un plus grand plateu. (Le pédalage est plus diffi cile.)

- Levier Ⓑ : Permet le passage sur un plus petit plateau. (Le pédalage est plus facile.)

"Les vitesses peuvent être changées en poussant ou en tirant le levier."

Pour la manette de changement de vitesse équipée de la fonction de correction Lorsque la manette Ⓑ est actionnée, un clic est émis lorsque la correction (mécanisme supprimant les bruits) s'engage et un deuxième clic plus fort est émis lorsque la course du dérailleur est terminée. Une fois la correction effectuée, il suffi t d'appuyer une nouvelle fois pour que la course du dérailleur se termine.

Correction (mécanisme supprimant les bruits) Si la chaîne se trouve sur le grand plateau avant et sur le pignon arrière le plus grand, elle frottera sur le dérailleur avant, ce qui entraînera l'apparition d'un bruit caractéristique. Lorsque cela se produit, appuyez légèrement sur la manette Ⓑ (vers le point où le clic est émis). Le dérailleur avant se déplace alors légèrement vers le plateau le plus petit, ce qui élimine le bruit.

Position de chaîne Mouvement du dérailleur avant

Remarque : les spécifi cations peuvent être modifi ées sans préavis. (French)
