CR36DA - Scie HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie alternative sans fil
Marque	HiKOKI
Modèle	CR36DA
Capacité de coupe (tuyau acier doux)	Diam. ext. 5" (130 mm)
Capacité de coupe (bois)	4-23/32" (120 mm)
Capacité de coupe (plaque acier doux)	3/4" (19 mm)
Vitesse à vide	0 – 3 000 /min
Course	1-1/4" (32 mm)
Alimentation	Batterie Li-ion 36 V / 18 V (modèle BSL36B18) ou adaptateur secteur ET36A (vendu séparément)
Poids (avec batterie)	10.6 lbs (4.8 kg)
Moteur	Moteur CC
Variateur de vitesse	Oui, par gâchette et sélecteur de mode (4 niveaux : lent, moyen, rapide, max)
Mode de coupe	Mode droit et mode orbital
Éclairage	DEL d'éclairage intégrée (mode normal et mode lanterne)
Fixation de la lame	Sans outil, par levier
Socle réglable	Oui, 5 positions

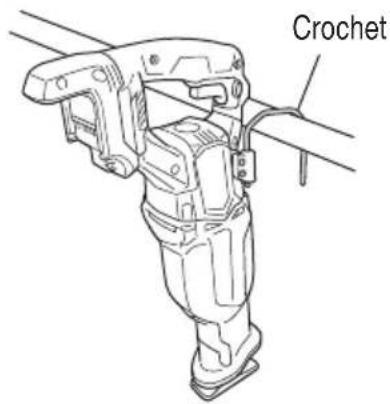

Crochet de suspension	Oui, pour accrochage temporaire

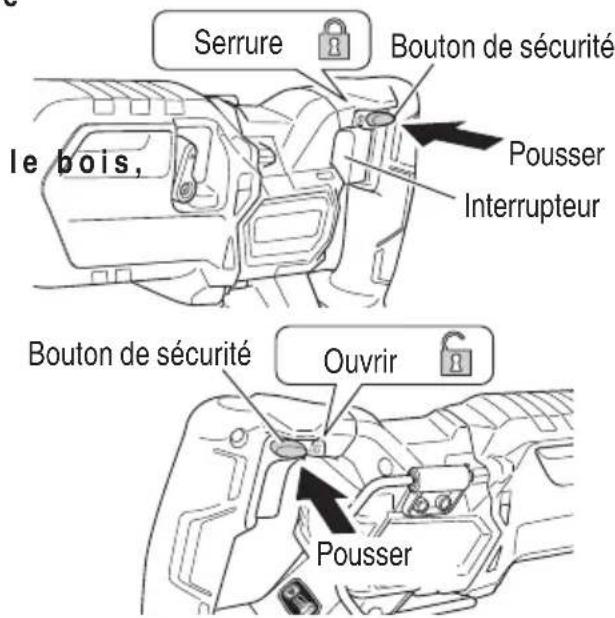

Sécurité	Bouton de sécurité, protection contre les surcharges et surchauffe
Entretien	Nettoyer régulièrement les orifices de ventilation et la zone de fixation de la lame ; remplacer la lame lorsqu'elle est émoussée
Accessoires inclus	1 lame (code 158)
Garantie	Consulter le manuel ou le site du fabricant

FOIRE AUX QUESTIONS - CR36DA HiKOKI

Comment installer la lame sur la scie CR36DA ?

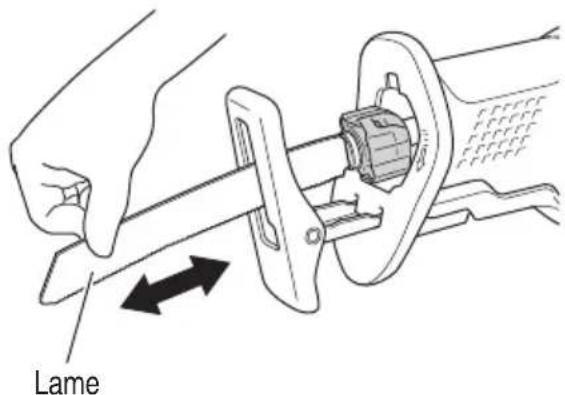

Pour installer la lame, pivotez le levier pour ouvrir le serre-lame, insérez la lame à fond dans la fente du porte-lame, puis relâchez le levier. Vérifiez la fixation en tirant deux ou trois fois sur le dos de la lame.

Comment régler la vitesse de coupe ?

La vitesse se règle de deux façons : par la gâchette (pression variable) et par le sélecteur de mode. Appuyez sur le sélecteur pour choisir entre 4 niveaux : lent (0-1700/min), moyen (0-2000/min), rapide (0-2500/min) et max (0-3000/min).

Comment utiliser le mode orbital ?

Le mode orbital déplace la lame d'avant en arrière et de haut en bas, idéal pour les matériaux tendres comme le bois. Utilisez le sélecteur de mode pour basculer entre mode droit (mouvement linéaire) et mode orbital.

Quelle batterie utiliser avec le CR36DA ?

Utilisez exclusivement la batterie lithium-ion metabo HPT BSL36B18 (36 V / 18 V) ou l'adaptateur secteur ET36A. Les batteries des séries BSL3660/3626/3620, BSL18xx et BSL14xx ne sont pas compatibles.

Comment recharger la batterie ?

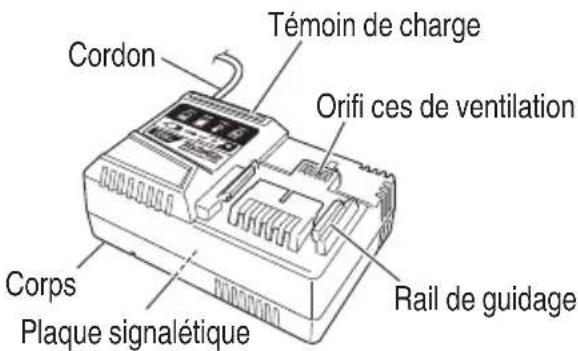

Utilisez le chargeur UC18YSL3. Branchez le chargeur sur une prise 120 V, insérez la batterie. Le voyant clignote en bleu pendant la charge et s'allume en vert lorsque la charge est terminée (environ 52 min à 20°C). Ne chargez pas à une température inférieure à 14°F (-10°C) ou supérieure à 104°F (40°C).

Comment utiliser la lampe DEL ?

La DEL d'éclairage s'allume automatiquement lorsque vous appuyez sur l'interrupteur et s'éteint 10 secondes après avoir relâché. Pour un usage en mode lanterne, appuyez sur l'interrupteur d'éclairage sur le tableau de commande pour allumer/éteindre la DEL sans actionner la gâchette.

Que faire si la lame se casse et reste dans le porte-lame ?

Si une partie dépasse, retirez-la. Si elle est invisible à l'intérieur, utilisez l'extrémité d'une autre lame pour l'accrocher et la sortir. Pivotez le levier et inclinez la scie vers le bas pour faciliter la chute.

Quels types de matériaux puis-je couper avec cette scie ?

Le CR36DA peut couper des tuyaux en acier doux (jusqu'à 130 mm de diamètre), du bois (jusqu'à 120 mm), des plaques en acier doux (jusqu'à 19 mm), du PVC, de l'aluminium, du cuivre et des résines synthétiques.

Comment entretenir la scie ?

Après chaque utilisation, nettoyez la zone de fixation de la lame et les orifices de ventilation. Vérifiez régulièrement les vis et l'état de la lame. Ne pas utiliser de solvants agressifs pour le nettoyage. Confiez toute réparation à un centre de service agréé.

Pourquoi l'outil s'arrête-t-il soudainement ?

Cela peut être dû à une surcharge, une surchauffe de la batterie ou de l'outil, ou une protection contre une utilisation continue trop longue (plus de 5 minutes). Relâchez la gâchette, éliminez la cause de la surcharge et laissez refroidir avant de reprendre.

MODE D'EMPLOI CR36DA HiKOKI

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SÉCURITÉ" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRÉCAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SÉCURITÉ

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

⚠ AVERTISSEMENT

Lire toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec le présent outil électrique.

Le non-respect de toutes les instructions ci-dessous peut entraîner une décharge électrique, un incendie et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en b) présence de liquides, gaz ou poussière infl am mables, au risque de provoque explosion.

Les outils électriques créent des étincelles susceptibles d'enfl ammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise.

Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, u ebrandeset réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chg)l l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre 4) les courants résiduels réduit le risque électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d'outil électrique si vous êtes sous l'infl uence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive, utilisé dans des conditions appropriées réduira les risques de blessures.

c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher vos cheveux et vos vêtements des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

Emr, case de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'il soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

h) Ne pas laisser la familiarité due à une utilisation fréquente des outils vous faire baisser la garde et ignorer les principes de sécurité de l'outil.

Une fraction de seconde d'inattention peut causer de graves blessures.

Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la fiche de la source d'alimentation et/ou retirer la batterie, si elle est amovible, de l'outil électrique avant de procéder à tout réglage, de changer d'accessoires ou de ranger les outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques et les accessoires. Vérifi er l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'aff ecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.

h) Conserver les poignées et les surfaces de prise sèches, propres et exemptes d'huile et de graisse.

Des poignées et des surfaces de prise glissantes ne permettent pas une manipulation sûre et la maîtrise de l'outil en cas de situations imprévues.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.

Un chargeur inadéquat pour le type de peut entraîner un risque d'utilisation avec une autre batterie.

b) Utiliser les outils électriques uniquement avec les batteries spécifiées.

L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.

c) Lorsque la batterie est inutilisée, la garder à l'écart d'objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes.

La connexion des bornes peut entraîner des blessures ou un incendie.

d) En cas d'utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin.

Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

e) Ne pas utiliser une batterie ou un outil endommagé ou modifi é.

Des batteries endommagées ou modifiées peuvent se comporter de façon imprévisible, entraînant un risque d'incendie, d'explosion ou de blessure.

f) Ne pas exposer une batterie ou un outil au feu ou à une température excessive.

Une exposition au feu ou à une température supérieure à 265 °F peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne pas charger la batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions.

Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

6) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

b) Ne jamais réparer les batteries endommagées.

L'entretien des batteries ne doit être effectué que par le fabricant ou un prestataire de service agréé.

- AVERTISSEMENT -

Pour réduire tout risque de blessure, l'utilisateur doit lire le mode d'emploi.

REGLES DE SÉCURITÉ SPÉCIFIQUES

1. Tenir les outils électriques par les surfaces de grippage lors de la réalisation d'opération où l'accessoire de coupe risque d'entrer en contact avec des câbles cachés.
   Le contact d'un accessoire de coupe avec un fi l "sous tension" risque de mettre les parties métalliques de l'outil "sous tension" d'électrocuter l'utilisateur.
2. Utiliser des dispositifs de serrage ou toutes autres façons de fixer et de maintenir la pièce à usiner sur une plate-forme stable.
   Tenir la pièce à travailler à la main ou contre le corps la rend instable et peut entraîner une perte de contrôle.
3. TOUJOURS porter des protecteurs d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JÀMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnem un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance.

Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. Manipuler l'outil correctement

Ne pas laisser tomber ou lancer l'outil.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fi xés et serrés fermement.

1. Garder propres les évents d'air du moteur.

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifi er les accumulations de poussière fréquemment.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

1. TOUJOURS

porter des lunettes des protections conformes aux exigences des dernières révisions du standard ANSI Z87.1.

1. TOUJOURS tenir fermement la poignée lors de l'utilisation.

2. Définitions pour les symboles utilisés sur cet outil V ....volts

=......courant continu

Hz......hert z

A ......ampères

---/min.....rotations ou mouvements de va-et- vient par minute

1. NE JAMAIS toucher la lame de l'outil avec des mains nues pendant le fonctionnement.

2. La scie alternativa à batterie fonctionannt sans fil, bien avoir conscience qu'elle est constamment prête à fonctionner.

3. Lors d'un travail en position élevée, évacuer tout le monde de l'aire de travail et ne pas oublier qu'on travaille en hauteur.

4. N'utilisez pas le produit si l'outil ou les bornes de la batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou une ignition.

5. Gardez les bornes de l'outil (fixation de la batterie) exemptes de copeaux et de poussière.

○ Avant toute utilisation, assurez-vous qu'aucun copeau ou poussière ne s'est accumulé sur la zone des bornes.

○ Pendant l'utilisation, essayez d'éviter que des copeaux ou de la poussière provenant de l'outil ne tombent sur la batterie.

○ Lors de la suspension de l'opération ou après l'utilisation, ne laissez pas l'outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière.

Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou une ignition.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR OU L'ADAPTATEUR

Le terme « chargeur ou adaptateur » dans les consignes de sécurité fait référence à votre chargeur de batterie ou adaptateur secteur.

⚠ AVERTISSEMENT

Une utilisation non sécuritaire ou incorrecte du chargeur ou de l'adaptateur peut entraîner des blessures graves voire mortelles.

Pour éviter ces risques, suivre ces instructions de sécurité de base:

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC18YSL3 ou l'adaptateur secteur modèle ET36A.

2. Avant d'utiliser le chargeur ou l'adaptateur, lire toutes les instructions et les mises en garde sur (1) le chargeur ou l'adaptateur, (2) la batterie et (3) le produit utilisant la batterie.

3. Lors de la recharge de la batterie avec un chargeur de batterie, réduire le risque de blessure en chargeant des batteries rechargeables metabo HPT multivolt et de la série BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer l'adaptateur secteur à la pluie ni à la neige.

5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur ou de l'adaptateur risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche et du cordon électriques, débrancher le cordon du chargeur ou de l'adaptateur en tirant sur la fi che.

7. Vérifi er que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l'on doit utiliser un cordon de rallonge, s'assurer que:

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fi che du chargeur ou de l'adaptateur;

b. Le cordon de rallonge est correctement raccordé et en bon état électrique ;

c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur ou de l'adaptateur spécifiée dans le Tableau 1.

Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE POUR CHARGEUR OU ADAPTATEUR

Intensité nominale d'entrée CA (ampères)*		Calibre du cordon
Egal ou supérieur à	mais non inférieur à	Longueur de cordon en pieds (mètres)
		25 (7.5)	50 (15)	100 (30)	150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si l'intensité nominale d'entrée du l'adaptateur est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple :

$$ \frac {1 , 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$

1. Ne pas utiliser le chargeur ou l'adaptateur si son cordon ou sa fiche sont endommagés – Les remplacer immédiatement.

2. Ne pas utiliser le chargeur ou l'adaptateur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.

3. Ne pas démonter le chargeur ou l'adaptateur; si un entretien ou des réparations sont nécessaires, l'apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

4. Pour réduire tout risque de décharge électrique, débrancher le chargeur ou l'adaptateur de la prise avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

ch 13. Geur adaptateur secteur est destiné à être utilisé seulement avec des outils spécifiques, y compris le CR36DA. Il pourrait convenir pour l'utilisation avec d'autres outils metabo HPT alimentés sur batterie. Il est nécessaire de confirmer l'adaptabilité en se référant au manuel d'instructions de l'outil spécifique ou en consultant notre site Web https://www.metabo-hpt.com/. Le défaut de confirmer l'adaptabilité avant d'utiliser l'adaptateur avec les outils spécifiques pourrait causer un risque d'incendie.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR OU DE L'ADAPTATEUR

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC18YSL3., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

⚠ PRÉCAUTION

UTILISER EXCLUSIVEMENT LE BATTERIES metabo HPT DE TYPE BSL36B18. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PRO VOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

⚠ AVERTISSEMENT

Une utilisation incorrecte de la batterie chargeur de batterie risque de provoq blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie ou l'ad secteur.

2. NE JAMAIS jeter la batterie ou l'adaptateur secteur au feu, même s'ils sont endommagés ou complètement usés. La batterie risque d'exploser au feu.

3. NE JAMAIS court-circuiter la batterie ou l'adaptateur secteur.

4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur ou de l'adaptateur. Il pourrait en résulter une décharge électrique ou des dommages du chargeur ou de l'adaptateur.

5. NE JAMAIS utiliser à l'extérieur. Éloigner la batterie ou l'adaptateur secteur hors d'atteinte des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

6. NE JAMAIS charger si la température est inférieure à 14 °F (-10 °C) ou supérieure à 104 °F (40 °C). (UC18YSL3)

NE JAMAIS utiliser si la température est inférieure à 32 °F (0 °C) ou supérieure à 104 °F (40 °C). (ET36A)

1. NE JAMAIS raccorder deux chargeurs ou adaptateurs ensemble.

2. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie, le chargeur ou l'adaptateur.

3. NE JAMAIS utiliser de transformateur-élévateur.

4. NE JAMAIS utiliser d'alimentation CC.

5. NE JAMAIS ranger la batterie, le chargeur ou l'adaptateur dans un lieu où la température peut atteindre ou dépasser 104 °F (40 °C) comme à l'intérieur d'une boîte en métal ou d'une voiture.

6. NE JAMAIS exposer la batterie, le chargeur ou l'adaptateur à la pluie ou des conditions humides.

7. TOUJOURS alimenter le chargeur ou l'adaptateur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur ou de l'adaptateur à une autre tension peut entraîner une surchauffe et les endommager.

8. TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauffe du chargeur. (UC18YSL3)

9. TOUJOURS débrancher le cordon d'alimentation de la prise lorsqu'on ne se sert pas du chargeur ou de l'adaptateur.

[Les informations ci-dessous concernent seulement ET36A]

1. Ne pas utiliser le produit si les bornes de l'outil ou de l'adaptateur secteur (monture pour adaptateur secteur) sont déformées. L'installation de l'adaptateur secteur risquerait de causer un court-circuit provoquant une émission de fumée ou une ignition.

2. Conserver les bornes de l'outil (monture pour adaptateur secteur) exemptes d'ébarbures et de rie poussées.

Avent détisation, s'assurer qu'aucune ébarbure ou poussière ne s'est accumulée sur les bornes.

Pendant l'utilisation, essayer d'empêcher les ébarbûres et la poussière sur l'outil de tomber sur l'adaptateur secteur.

En cas d'interruption de la tâche ou après utilisation, ne pas laisser l'outil dans un endroit où il pourrait être exposé à la chute d'ébarbures ou de poussières. Cela risquerait de causer un court-circuit provoquant une émission de fumée ou une ignition.

1. Ce produit est conçu pour utilisation dans des environnements de degré de pollution 2 ou PD2. Opérer seulement dans des zones de pollution non conductrice. Une conductivité temporaire causée par la condensation est normalement attendue.

2. Cette machine étant de haute précision, ne pas l'échapper, ni ne l'exposer à un impact.

3. Ne pas utiliser ce produit à proximité d'un stimulateur cardiaque ou d'autres appareils implantés similaires, qui peuvent être aff ectés par le champ magnétique généré par ce produit.

4. L'adaptateur, le boîtier d'alimentation électrique et l'intérieur du cordon CC générant une haute tension survoltée de 380 V, faire attention aux points suivants.

○ Ne pas démonter le produit.

○ Ne pas l'échapper, ni ne l'exposer à un impact. Dans le cas où le produit est endommagé par un impact violent, ne pas l'utiliser.

O Ne pas utiliser le produit dans des zones exposées à la pluie, à la neige, à la poudre de fer ou à des conditions humides.

○ Ne pas toucher le produit avec les mains mouillées.

○ Ne pas renverser ou verser de liquide sur le produit.

○ Ne pas tirer sur le cordon avec une force excessive.

○ Utiliser le produit dans un environnement de travail bien ordonné.

PRÉCAUTION

1. Quand le maillage du trou d'aération est bouché par des objets comme des copeaux de bois, essayer de maintenir les objets à l'extérieur lors du nettoyage du maillage.

(En cas de maintenance incorrecte, la fonction de protection de la température pourrait arrêter le produit)

1. Quand la fonction de protection de la coupe fréquemment l'alimentation, ne pas surcharger la machine avec un travail continu, mais laisser la machine reposer un peu avant de continuer l'opération.

2. La machine chauffe. Toutefois, cela n'indique pas une anomalie.

Faire marcher l'électricité et opérer le ventilateur interne pour refroidir la machine avant de la transporter ailleurs.

Lors du transport du produit, veiller à utiliser le blindage de cordon. L'étui pouvant être chaud, prière d'être prudent.

1. Pendant l'utilisation, ne pas tirer sur le cordon pour déplacer le boîtier. Cela risque de causer des dégâts.

2. Ne pas utiliser plus d'une bobine de cordon de 30 mètres, sous peine de causer des dégâts.

3. Pendant l'utilisation, si la machine s'arrête de fonctionner après que le voyant DEL du boîtier clignote, confirmer l'environnement de l'alimentation électrique.

4. Ne pas traîner le cordon lors de l'utili transport de la machine, sous peine de déchirer l'isolation du cordon ou de casser le cordon ce qui peut causer une décharge électrique.

5. Ne pas étirer le cordon plus que nécessaire. Lors de l'utilisation de cisailles de jardin ou de circulaires, toujours s'assurer de l'emplacement du cordon d'alimentation afi n d'éviter de le couper pendant le fonctionnement.

6. Pour utiliser l'adaptateur secteur après son arrêt en raison d'une température élevée, déconnecter la fi che d'alimentation du boîtier, patienter jusqu'à ce que le voyant DEL s'éteigne, puis reconnecter la fiche d'alimentation du boîtier.

Si la machine s'arrête même après l'avoir suffisamment refroidie avec le ventilateur intégré, cesser de l'utiliser, car la machine peut présenter un problème.

1. Ne pas utiliser ce produit près d'un poste de radio, sous peine de générer du bruit depuis la radio, rendant difficile l'écoute d'une émission.

2. Il s'agit d'une source d'alimentation pour produits multivolt. Ne pas utiliser avec des produits ou chargeurs de 18 V, sous peine de causer des dégâts.

3. Le comportement de surcharge peut différer en comparaison avec l'utilisation de la batterie BSL36B18.

Lorsque vous connectez la batterie au chargeur, le voyant DEL de la batterie devrait clignoter sur l'unité principale, mais il se peut que le voyant DEL sur l'adaptateur secteur clignote à sa place.

PÉREAUTIONS POUR L'ADAPTATEUR SECTEUR

L'adaptateur est équipé d'une fonction de protection pour arrêter la puissance fournie. Dans les cas 1 à 2 décrits ci-dessous, lors de l'utilisation de ce produit, même si commutateur est enclenché, le moteur peut s'arrêter. Il ne s'agit pas d'une anomalie, mais du résultat de la fonction de protection.

1. Si l'outil est surchargé, la puissance fournie peut s'arrêter. Dans ce cas, relâcher le commuta e l'outil et éliminer les causes de la surcharge.

2. Si l'adaptateur surchauffe en cas de surcharge de travail, la puissance fournie peut s'arrê telles situations, cesser l'utilisation de l'adaptateur et le détacher de l'outil. Laisser refroidir l'adaptateur dans un endroit ombragé avec une bonne circulation d'air.

PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le commutateur de l'outil et éliminez les cause surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.

3. En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la et laissez-la refroidir. Vous pouvez ensuite recommencer à l'utiliser.

En outre, respectez la précaution et l'avertissement suivants.

⚠ AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infla respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne s'accumulent pas sur la batterie.

○ Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

○ Assurez-vous que les copeaux et la poussière qui tombent sur l'outil lorsque vous travaillez ne s'accumulent pas sur la batterie.

○ Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
○ Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l'aide d'un objet pointu tel qu'un clou. Ne la frappez pas à l'aide d'un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N'utilisez pas une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
4. N'insérez pas la batterie à l'envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise électrique ou à un allume-cigare.
6. N'utilisez pas la batterie à d'autres fi ns que celle spécifi ée.
7. En cas d'échec du chargement d'une batterie, même après un certain délai, arrêtez immédiatement le rechargement.
8. N'exposez pas la batterie à des températures ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
10. Ne pas utiliser à proximité d'une source puissante d'électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôtez immédiatement la batterie de l'équipement ou du chargeur de batterie et ne l'utilisez plus.
12. Ne plongez jamais la batterie dans de l'eau ou tout autre liquide, et ne laissez aucun liquide s'infiltrer à l'intérieur de la batterie. L'entrée de liquides conducteurs, tel que de l'eau, peut causer des dommages pouvant entraîner un incendie ou une explosion. Rangez votre batterie dans un endroit frais et sec, à l'écart d'objets combustibles et infl ammables. Les atmosphères corrosives doivent être évitées.

PRÉCAUTION

1. En cas de projection dans les yeux de liquide ayant fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l'eau claire et contactez immédiatement un médecin.

En l'absence de traitement, le liquide peut détériorer l'oeil.

1. En cas de projection de liquide ayant fuit de la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l'eau claire (au robinet).

Le liquide peut provoquer une irritation de la peau.

1. En cas de détection de rouille, de mauvaise odeur, de surchauffe, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n'utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.

⚠ AVERTISSEMENT

Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d'électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

Ne pas mettre d'objet conducteur d'électricité, tels que clous, fil d'acier, de cuivre ou autre fil dans la mallette de rangement.
Soit ranger le bloc de pile avec l'outil électrique ou de manière sécuritaire en l'enfonçant dans le couvercle jusqu'à ce que les orifices de ventilation soient dissimulés afin d'éviter les courts-circuits. (Voir la Fig. 3)

À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION

Lors du transport d'une batterie lithium-ion, veuillez observer les précautions suivantes.

⚠ AVERTISSEMENT

Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.

• Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classification de transport des produits dangereux et nécessitent l'application de procédures spéciales.
• Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.
• Si le BSL36B18 est installé dans l'outil électrique, la puissance utile dépassera 100 Wh et l'appareil sera classé comme Produits dangereux pour la classifi cation fret transporté.

Fig. 1

PRÉCAUTIONS LORS DE LA CONNEXION DU DISPOSITIF USB

Lorsqu'un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d'être endommagées ou perdu sauvegarder toutes les données contenues dans le dispositif USB avant de l'utiliser avec ce produit. Gardez à l'esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produire sur un périphérique raccordé.

es. Toujours veiller à

CONSERVER CES INSTRUCTIONS ET

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET

PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

1. Scie alternative sans fi I (CR36DA)

Fig. 2

2. Batterie

(accessoires en option...vendus séparément)

Fig. 3

4. Adaptateur secteur

Fig. 5

3. Chargeur de batterie

(accessoires en option...vendus séparément)

Fig. 4

SPECIFICATIONS

1. Scie alternative sans fi l

Modèle CR36DA
Moteur Moteur CC
Capacité		Tuyau en acier doux: Diam. ext. 5" (130 mm)
		Tuyau en chlorure de vinyle: Diam. ext. 5" (130 mm)
		Bois: 4-23/32" 120 mm
		Plaque en acier doux: 3/4" (19 mm)
Vitessa à vide 0 – 3,000 /min
Course 1-1/4" (32 mm)
Batterie*	Type*	Batterie au Li-ion modèle BSL36B18/Adaptateur secteur modèle ET36A (vendu séparément)
	Tension CC 36 V / 18V
Poids 10.6 lbs. (4.8kg) (BSL36B18 attaché)

* Les batteries existantes (séries BSL3660/3626/3620, BSL18xx et BSL14xx) ne peuvent pas être utilisées avec cet outil. Si vous utilisez l'adaptateur secteur, veuillez lire et comprendre son manuel avant de faire fonctionner l'outil électrique.

1. Chargeur de batterie

Modèle	UC18YSL3
Source d'alimentation d'entrée Monophasée: CA 120V 60Hz
Durée de recharge(à une température de 68°F (20°C))	BSL36B18: Env. 52 min
Tension de charge	CC 14.4 V – 18 V
Courant de charge	CC 8.0 A
Poids	1.3 lbs. (0.6 kg)

REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.

1. Adaptateur secteur

Modèle	ET36A
Source d'alimentation d'entrée	Monophasée: CA 120 V 60 Hz
Tension de sortie	36 V
Plage de la température de fonctionnement	14°F (-10°C) à 104°F (40°C)
Poids	Adaptateur : 1.8 lbs. (0.8 kg)Boîtier : 2.6 lbs. (1.2 kg)

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS

○ Coupe de tuyaux en métal et en acier inoxydable.
○ Coupe de diff érents bois de charpente.
○ Coupe de plaque en acier doux, de plaque d'aluminium et de cuivre.
○ Coupe de résines synthétiques, comme résine phénolique et chlorure de vinyl.

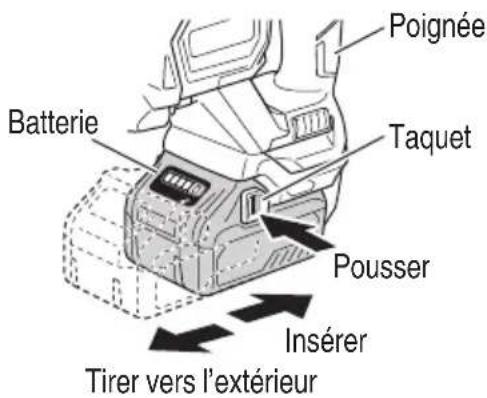

MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE

○ Installation de la batterie.
Aligner la batterie sur la fente de la poignée de l'outil et la glisser à l'intérieur.
Toujours insérer la batterie à fond, jusqu'à ce qu'elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentel lement de l'outil et de blesser l'opérateur ou d'autres personnes alentour (Fig. 6).
○ Retrait de la batterie.
Sortir la batterie de la poignée appuyant sur le taquet (2 taquets) de la batterie (Fig. 6).

Fig. 6

MÉTHODE DE RECHARGE

REMARQUE

Avant de brancher le chargeur dans la prise, vérifier les points suivants.

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

⚠ AVERTISSEMENT

Ne pas eff ectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Si la recharge est effectuée à une tension supérieure à la tension indiquée sur la plaque signalétique, le chargeur sera brûlé.

1. Brancher le cordon d'alimentation du chargeur dans une prise murale. Une fois que le cordon d'alimentation est branché, le clignote en rouge. (A intervalles d'une seconde)

⚠ AVERTISSEMENT

Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiate ment.

e2.1 'Insérer la batterie dans le chargeur de batterie. Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 7.

Fig. 7

3. Recharge

Lorsque vous insérez une batterie dans le chargeur, le témoin de charge clignote en bleu. Lorsque la batterie est complètement chargée, le témoin de charge s'allume en vert. (Voir Tableau 2)

(1) Indication du témoin de charge

Les indications du témoin de charge sont expliquées dans le Tableau 2, en fonction de l'état du chargeur de batterie ou de la batterie.

Tableau 2

Indications du témoin de charge
Témoin de charge (ROUGE / BLEU / VERT / VIOLET)	Avant la charge	Clignote (ROUGE)	S'allume pendant 0.5 seconde. Ne s'allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde)	Branché à la source d'alimentation
	Pendant la charge	Clignote (BLEU)	S'allume pendant 0.5 seconde. Ne s'allume pas pendant 1 seconde. (Éteint pendant 1 seconde)	Capacité de la batterie à moins de 50%
		Clignote (BLEU)	S'allume pendant 1 seconde. Ne s'allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde)	Capacité de la batterie à moins de 80%
		S'allume (BLEU)	S'allume sans interruption	Capacité de la batterie à plus de 80%
	Charge terminée	S'allume (VERT)	S'allume sans interruption(Signal sonore continu : environ 6 secondes)
	Veille de surchauff e	Clignote (ROUGE)	S'allume pendant 0.3 seconde. Ne s'allume pas pendant 0.3 seconde. (Éteint pendant 0.3 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide).
	Charge impossible	Scintille (VIOLET)	S'allume pendant 0.1 seconde. Ne s'allume pas pendant 0.1 seconde. (Éteint pendant 0.1 seconde)Signal sonore intermittent : environ 2 secondes)	Anomalie de la batterie ou du chargeur

(2) Au sujet de la température de la batterie rechargeable.

Les températures des batteries rechargeables sont indiquées dans le Tableau 3. Laisser refroidir les batteries qui ont chauff é avant de les recharger.

Tableau 3

Batteries rechargeables	Températures de recharge de la batterie
BSL36B18	32^ - 122^ (0^ - 50^)

(3) Durée de recharge (A 68°F (20°C))

Tableau 4 Temps de recharge

Batterie\Chargeur	UC18YSL3
BSL36B18 Env. 52 min.

1. Débrancher le chargeur de batterie de la prise.

⚠ PRÉCAUTION

Ne pas débrancher la fi che de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

1. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

REMARQUE

Bien sortir la batterie du chargeur de batterie après usage, et la conserver.

REMARQUE

Le temps de recharge peut varier en fonction de la température ambiante.

En ce qui concerne le courant de décharge batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
(2) Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

PRÉCAUTION

• Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.
• Si la batterie est chargée alors qu'elle est chaude parce qu'elle a été laissée longtemps dans un endroit en plein soleil ou parce qu'elle vient d'être utilisée, le témoin de charge du chargeur s'allume pendant 0,3 seconde, ne s'allume pas pendant 0,3 seconde (éteint pendant 0,3 seconde). Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.
• Lorsque le témoin de charge clignote (à intervalles de 0,2 seconde), vérifier et retirer les corps étrangers dans l'orifi ce d'installation de la batterie du chargeur. S'il n'y a pas de corps étrangers, il s'agit probablement d'une anomalie de la batterie ou du chargeur. L service après-vente agréé.

d'une CHARGEMENT DU DISPOSITIF USB

⚠ AVERTISSEMENT

○ Avant l'utilisation, vérifi ez que le câble USB ne soit pas défectueux ni endommagé.
L'utilisation d'un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d'incendie.

○ Lorsque le produit n'est pas utilisé, couvrir le port USB avec le cache en caoutchouc.

L'accumulation de poussière, etc. dans l USB peut provoquer des émissions de fumée ou un départ d'incendie.

REMARQUE

Le temps requis pour la charge sera plus longue lorsque l'on charge un périphérique USB et la batterie en même temps.
○ Parfois, il peut y avoir une pause pendant la charge de l'USB.
○ Lorsqu'un périphérique USB n'est pas en cours de chargement, mettez le commutateur USB sur arrêt et retirez le périphérique USB du chargeur.
Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d'un périphérique USB, mais aussi peut engendrer des accidents inattendus.

(1) Sélectionnez une méthode de charge

Selon la méthode de charge sélectionnée, soit la batterie est insérée dans le chargeur, ou le câble d'alimentation est branché dans une prise électrique.

○ Chargement d'un périphérique USB à l'aide d'une batterie (Fig. 8-a)
○ Charger un dispositif USB à partir d'une prise électrique (Fig. 8-b)
○ Charger un dispositif USB et une batterie à partir d'une prise électrique (Fig. 8-c)

Fig. 8

e(2) Motetele admutateur d'alimentation USB sur marche (Fig. 9)

Lorsque vous mettez le commutateur d'alimentation USB sur marche, le témoin d'alimentation USB s'allumera.

Fig. 9

(3) Connectez le câble USB. (Fig. 9)

Tirez sur le cache en caoutchouc et branchez fermement un câble USB disponible dans le commerce (compatible avec le dispositif à recharger) dans le port USB.

○ Lorsque le câble d'alimentation n'est pas branché dans une prise électrique, et que la batterie se décharge, l'énergie de sortie s'arrêtera et le terrain d'alimentation USB s'éteindra.

○ Lorsque le témoin d'alimentation USB s'éteint, changez la batterie ou branchez le câble d'alimentation dans une prise électrique.

(4) Lorsque la charge est terminée

Le témoin d'alimentation US lorsque le périphérique USB a été complètement chargé.

Pour vérifier l'état de la charge, vérifiez le périphérique USB.

○ Mettez le commutateur d'alimentation USB sur arrêt et débranchez le câble d'alimentation de la prise électrique. (Fig. 9)

○ Retirez la batterie du chargeur et placez le cache en caoutchouc sur le port USB.

AVANT L'UTILISATION

PRÉCAUTION

Pour éviter tout risque d'accident grave, vérifier que l'interrupteur se trouve à la position OFF (arrêt), et sortir la batterie.

1. Vérifi er l'aire de travail

Vérifier l'aire de travail pour s'assurer qu'il n'y a ni débris ni désordre.

Evacuer l'aire de travail des personnes non autorisées. S'assurer que l'éclairage et la ventilation sont adéquats.

1. Montage de la lame

L'outil utilise un mécanisme amovible qui permet de monter et de démonter les lames de scie sans l'aide de clé ni d'aucun autre outil.

(1) Pivoter le levier pour ouvrir le serre-lame.

(2) Insérer la lame de scie à fond dans la petite fente du porte-lame avec le levier pivotant. Il est possible d'orienter la lame vers le haut ou vers le bas. (Fig. 10, Fig. 11)

Fig. 10

Fig. 11

(3) Quand on relâche le levier, la force de ressort ramène automatiquement le levier sur la position correcte.
(4) De la main, tirer deux ou trois fois de suite sur le dos de la lame pour vérifier qu'elle est solidement fixée. (Fig. 12)

Fig. 12

PRÉCAUTION

Lorsqu'on tire sur la lame, bien veiller à ne tirer que sur le dos de la lame. L'on risque de se blesser si l'on tire sur d'autres sections.

1. Démontage de la lame

PRÉCAUTION

Ne jamais toucher la lame de scie tout de suite après l'utilisation. Le métal sera chaud et l'on pourrait se brûler.

(1) Après avoir pivoté le levier, diriger la lame vers le bas. La lame doit tomber toute seule. Si la lame ne tombe pas, la sortir avec la main.

SI LA LAME EST CASSEE

Même quand la lame de scie est cassée et demeure à l'intérieur de la petite fente du porte-lame, elle devrait tomber quand le levier est pivoté et que la lame est dirigée vers le bas. Si la lame ne tombe pas toute seule, la sortir en procédant comme décrit ci-dessous.

(1) Si une partie de la lame de scie cassée dépasse de la petite fente du porte-lame, sortir la partie saillante et(1) retirer la lame. (2)
(2) Si la section cassée de la lame est dissimulée à l'intérieur de la petite fente du plongeur, accrocher la lame à l'aide de l'extrémité d'une autre lame et la sortir. (Fig. 13)

Fig. 13

ENTRETIEN ET INSPECTION DE LA MONTURE DE LAME

(1) Après l'utilisation, souffler toute sciure, terre, sable, humidité, etc. à l'aide d'une brosse, etc., pour garantir le bon fonctionnement de la monture de lame.

REMARQUE

Une utilisation continue de l'outil sans section où la lame de scie est montée peut provoquer une accumulation de sciure et de copeaux, peut aff ecter négativement le mouvement du levier. Si tel était le cas, pivoter le levier et nettoyer autour du porte-lame et du levier en essuyant ou souffl ant l'accumulation.

PRÉCAUTION

Ne pas utiliser de lame de scie avec un orifice de lame usé. La lame pourrait se détacher, ce entraînerait des blessures corporelles. (Fig. 14)

Fig. 14

4. Réglage du socle

Pour optimiser la durée de vie de la lame, celle-ci glisse d'avant en arrière pour permettre le réglage de la longueur de la course afin d'obtenir une meilleure effi cacité.

Couper l'interrupteur et sortir la batterie.

Pivoter le levier de la base dans le sens des aiguilles d'une montre et faire glisser la base sur la position désirée. La base peut être ajustée sur cinq positions.

Pivoter le levier de la base dans le sens inverse des aiguilles d'une montre pour fixer la base en plac (Fig. 15)

Fig. 15

(4) S'assurer que la base ne gène pas la lame.

⚠ AVERTISSEMENT

Pour éviter blessures et dégâts, ne pas utiliser la scie sans la base en place. Le peut heurter contre la pièce à travailler et endommager le mécanisme de va-et-vient.

Véfini en l'insertion de la batterie

⚠ AVERTISSEMENT

Si l'on insère la batterie alors que l'interrupteur se trouve à la position ON (marche), l'outil risque de démarrer immédiatement et de provoquer un grave accident. qui

⚠ PRÉCAUTION

Enfoncer la batterie jusqu'à ce qu'elle se mette en place dans un petit déclic. Sinon, elle risque de tomber accidentellement de l'outil et de blesser l'opérateur ou les personnes alentour.

UTILISATION

⚠ AVERTISSEMENT

Ne jamais toucher les pièces mobiles.

PRÉCAUTION

• Veiller à ce que la sciure, la terre, l'humidité, etc. ne pénètrent pas à l'intérieur de l'outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés la section du plongeur, toujours nettoyer avant l'utilisation.
• Ne pas retirer le couvercle avant (voir la Fig. 2). Bien tenir le corps de l'outil par le haut du couvercle avant.
• Pendant l'utilisation, appuyer le socle contre le matériau pour couper.

Les vibrations risquent d'endommager la lame si le socle n'est pas appuyé fermement contre la pièce.

Par ailleurs, l'extrémité de la lame peut entrer en contact avec la paroi interne du tube, ce qui risque d'endommager la lame.

• Sélectionner une lame de la longueur appropriée. Idéalement, la longueur qui ressort du socle de la lame après soustrac distance de course doit être plus grande que matériau (voir Fig. 16 et Fig. 18.)
  Si l'on coupe un gros tuyau ou une pièce de bois volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d'entrer en contact avec la paroi interne du tube ou avec etc., ce qui provoquera des dommages. (Fig. 17, Fig. 19)

Fig. 16

• Pour prolonger sa durée de v lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Par conséquent, en cas de surcharge de l'outil, il est possible que le moteur s'arrête. Il ne s'agit cependant pas d'un dysfonctionnement, mais du fonctionnement normal de la protection. Dans ce cas, actionnez le commutateur de l'outil et éliminez les causes de la surcharge.
• Ne pas retirer l'outil de la pièce pendant une coupe alors que la lame de scie est en mouvement.
• Sortir la batterie lorsque le travail est terminé.

REMARQUE

Faire attention à ne pas bloquer le moteur. Si le moteur se bloque, arrêter immédiatement l'outil. Si le moteur reste bloqué pendant un certain temps, le moteur ou la batterie risquent de brûler.

1. Fonctionnement de l'interrupteur
   (1) Bouton de sécurité

L'outil est équipé d'un bouton de sécurité. Pour démarrer l'outil, appuyer sur le bouton de sécurité, puis presser la interrupteur. (Fig. 20)

tion de la

Fig. 20

PRÉCAUTION

Ne pas fixer et bloquer le bouton de sécurité. Par ailleurs, éloigner le doigt de la interrupteur lors du transport de l'outil. Sinon, la interrupteur peut être activée par inadvertance, ce qui peut entraîner des accidents imprévus.

(2) Interrupteur

L'outil est équipé d'un interrupteur à gâchette avec mécanisme de vitesse variable. L'outil se met en marche ou s'arrête en appuyant sur la en la relâchant. La vitesse de frappe du plongeur de lame se règle en faisant varier la la gâchette, de la vitesse minimale à la vitesse maximale indiquée sur la plaque signalétique. Appuyer davantage pour accroître la vitesse, et relâcher la pression pour réduire la vitesse.

Fig. 21

2. Réglage de la vitesse de fonctionnement

PRÉCAUTION

• Ne pas soumettre le tableau de commande à des chocs ou des dommages.
• Sélectionner le mode pendant que la gâchette est relâchée. Autrement, un dysfonctionnement est possible.

La longueur de course de la lame peut être plusieurs niveaux selon l'enclenchement de l'interrupteur de l'unité. De plus, le nombre maximum de courses peut être sélectionné avec le sélecteur de mode. Plus l'interrupteur de l'unité est enclenché, plus le nombre de courses est élevé.

Au commencement d'une coupe, commencer à couper avec de faibles courses (vitesse lente) pour couper précisément la position désirée. Une fois que la coupe désirée est obtenue, augmenter le nombre de courses (vitesse rapide) et fi nir la coupe.

Fig. 22

Une fois que la batterie et l'interrupteur sont sous tension, il est possible de changer de modes avec chaque pression sur le sélecteur de mode. (Fig. 23)

Fig. 23

régles su le mode de changement de vitesse permet de permuter le nombre maximum de courses entre 4 niveaux : vitesse lente, vitesse moyenne, vitesse rapide et vitesse max.
Avec le mode de changement de vitesse, le nombre défi ni de courses maximales est conservé même s'il y a un changement dans la charge.
○ Le Tableau 4 indique le statut de la lampe et la vitesse.

Tableau 4

Mode		Statut de la lampe	Vitesse de fonctionnement	Utilisations
Mode de transmission	Faible		0 – 1,700 /min	Acier inoxydablePlastiquePanneau de fi bre
	Moyen		0 – 2,000 /min	Tuyaux en acier douxTubes en fonteAcier en forme de LAluminium / laiton / cuivre
	Élevé		0 – 2,500 /min	Plaque de plâtreBois
	Max.		0 – 3,000 /min

REMARQUE

Le sélecteur du mode ne peut être réglé avoir installé la batterie dans l'outil et enclenché la gâchette une fois.

3. Mode de course

Cet outil électrique dispose d'un mode droit dans lequel la lame se déplace d'avant en arrière et d'un mode orbital dans lequel la lame se déplace d'avant en arrière et de haut en bas.

Pour les matériaux tendres tels que le bois, le qu'un de ébital assure une coupe en douceur tout en améliorant l'évacuation de la sciure liaison avec les matériaux.

Utilisez le sélecteur pour choisir le mode convenant au travail à accomplir. (Fig. 24 et Fig. 25)

Le mode adéquat dépend de facteurs tels que la dureté du matériau à couper et le niveau de fir requis. Utilisez le tableau 5 comme ligne directrice lorsque vous faites votre choix.

Tableau 5

Mode de course Mode	droit Mode orbital
Trajectoire du mouvement	Mouvement d'avant en arrière		Mouvement d'avant en arrière et de haut en bas
Dureté du matériau	Matériau dur			Matériau tendre
Vitesse de coupe	Lent			Rapide
Niveau de finition	Lisse			Brut

REMARQUE :

○ Sélectionnez le Mode droit si vous souhaitez eff ectuer une coupe nette de matériaux tendres.
Nettoyez de temps en temps le sélecteur car son mouvement risque d'être affecté si de la poussière ou de la saleté s'accumule dessus.

Fig. 24

Fig. 25

4. Comment utiliser le crochet

Le crochet peut servir à accrocher temporairement l'unité pendant les opérations (Fig. 26, Fig. 27).

PRÉCAUTION

Le crochet ne devrait jamais être utilisé pour accrocher l'unité sur votre personne.

Quand le crochet est utilisé, vérifi er pour voir à ce que l'unité principale ne glisse et ne tombe ou ne devienne instable à cause du vent, etc.

Ne jamais accrocher l'unité à une ceinture ou un pantalon sous peine de causer des accidents.

Fig. 26

Fig. 27

5. Coupe de métaux

PRÉCAUTION

• Appuyer le socle fermement contre la pièce.
• Ne jamais appuyer trop fort sur la lame pendant la coupe. Cela pourrait facilement casser la lame.
• Il arrive que le moteur se grippe, selon la combinaison du matériau à couper et de la lame utilisée. Quand le moteur se grippe, arrêter immédiatement l'outil.
• Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une scies alternatives produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.

(1) Fixer solidement la pièce avant de procéder. (Fig. 28)

(2) Pour la coupe de métaux, utiliser de l'huile de machine appropriée (huile de turbine, etc.). Si l'on n'utilise pas d'huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce.

PRÉCAUTION

La durée de service de la lame diminuera considérablement si l'on n'utilise pas d'huile de machine.

6. Coupe de bois

Lors de la coupe de bois, s'assurer que la pièce est solidement fi xée avant de commencer. (Fig. 29)

Ne jamais appuyer trop fort sur la lame pendant la coupe. Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

7. Sciage de lignes courbes

Il est recommandé d'utiliser la lame BIMETAL mentionnée au page 58 car qu'elle se casse rarement.

PRÉCAUTION

Ralentir la vitesse d'avanc matériau en petits arcs circulaires. Une v excessive risque de casser la lame.

8. Attaque en plein bois

Cet outil vous permet de procéder à un sciage en plongée sur des panneaux de contreplaqué et des panneaux de bois mince. Les s'effectue en toute facilité avec la lame installée à l'envers, comme illustré aux Fig. 31, 33 et 35. Utiliser une lame aussi courte et épaisse que possible. Il est recommandé d'utiliser la lame BIMETAL 725362 mentionnée dans la page 58. Procéder avec précaution pour effectuer la coupe de poche et observer les procédures suivantes.

(1) Appuyez la partie inférieure (ou la partie supérieure) du socle contre le matériau. Tirer sur la gâchette tout en maintenant l'extrémité de la lame éloignée du matériau. (Fig. 30, Fig. 31)
(2) Relever lentement la poignée et couper petit à petit avec la lame de scie. (Fig. 32, Fig. 33)
(3) Tenir le corps de l'outil fermement jusqu'à ce que la lame aient complètement coupé le matériau. (Fig. 34, Fig. 35)

Fig. 30

- Eviter les attaques en plein matériau avec les métaux. Cela endommagerait facilement la lame. - Ne jamais enclencher la interrupteur alors que la pointe de la lame de scie est appuyée contre le matériau. La lame s'endommagera facilement si elle entre en contact avec le matériau.

Veiller impérativement à couper le matériau lentement et en tenant le corps de l'outil fermement. Si l'on appuie trop fort sur la lame pendant l'opération de coupe, la lame risque de s'endommager facilement.

1. Comment utiliser la DEL d'éclairage [Utilisation normale]

La DEL d'éclairage éclairera la zone à la pointe de l'outil quand l'interrupteur est enclenché. La DEL d'éclairage s'éteint automatiquement 10 secondes après avoir relâché l'interrupteur.

[Utilisation de la DEL d'éclairage seulement (Mode lanterne)]

Si vous appuyez sur l'interrupteur d'éclairage sur le tableau de commande, la DEL d'éclairage s'allumera ou s'éteindra sans avoir à enclencher l'interrupteur. Pour éviter d'épuiser la batterie, éteignez la DEL d'éclairage autant que possible.

Fig. 36

REMARQUE

Pour éviter d'épuiser la batterie lorsque le témoin DEL est laissé allumé, le témoin s'éteindra automatiquement si l'interrupteur n'est pas manipulé pendant environ une heure.
○ Lorsque l'interrupteur est enclenché, la DEL d'éclairage basculera sur le mode [Utilisation normale].

PRÉCAUTION

- N'exposez pas vos yeux directement à la lampe en la regardant.

Une exposition continue de vos yeux à la lampe pourrait les blesser.

- Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiff on doux, en faisant attention de ne pas rayer la lentille.

Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité.

1. Messages d'alerte par témoin DEL (Fig. 37)

Cet appareil dispose de fonctions qui sont conçues pour protéger l'outil lui-même, ainsi que la batterie. Lorsque le commutateur est tiré, si l'une des fonctions de protection s'active pendant le fonctionnement, le témoin DEL clignote comme décrit dans le Tableau 6. Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective.

Fonction de protection	Affichage du témoin DEL	Action corrective
Protection surcharge	Marche 0.1 seconde/Arrêt 0.1 seconde■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■	Éliminer la cause de la surcharge.
Protection température	Marche 0.5 seconde/Arrêt 0.5 seconde[REDACTED]	Laisser l'outil et la batterie refroidir complètement.

1. À propos de l'indicateur de l'état de charge de la batterie

Vous pouvez vérifier la capacité résiduelle de la batterie en appuyant sur le commutateur d'indicateur de batterie résiduelle pour allumer le témoin de l'indicateur. (Fig. 38, Tableau 7)

L'indicateur s'éteindra environ 3 secondes après avoir appuyé sur le commutateur de l'indicateur de batterie résiduelle.

Il est préférable d'utiliser l'indicateur de batterie résiduelle en tant que guide étant donné qu'il existe de légères différentes, par exemple en fonction de la température ambiante et de l'état de la batterie.

De plus, l'indicateur de batterie résiduelle peut être différent de ceux équipés sur un outil ou un chargeur.

Témoin indicateur de batterie résiduelle

Commutateur d'indicateur de batterie résiduelle

Fig. 38

Tableau 7

Statut de la lampe	Puissance batterie résiduelle
	S'allume ;La puissance résiduelle de la batterie est de plus de 75 %.
	S'allume ;La puissance résiduelle de la batterie se situe entre 50 et 75 %.
	S'allume ;La puissance résiduelle de la batterie se situe entre 25 et 50 %.
	S'allume ;La puissance résiduelle de la batterie est de moins de 25 %.
	Clignote ;La puissance résiduelle de la batterie est presque nulle.Rechargez la batterie le plus rapidement possible.
	Clignote ;Sortie suspendue en raison d'une température élevée. Retirez la batterie de l'outil et laissez-la refroidir complètement.
	Clignote ;Sortie interrompue en raison d'une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur.

Le témoin lumineux de puissance batterie résiduelle peut s'allumer différemment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence.

REMARQUE

Ne pas faire subir de choc violent au panneau d'affi chage ou l'endommager. Cela peut provoquer des défaillances.

PRECAUTIONS DE FONCTIONNEMENT

Repos de l'appareil après un travail continu

(1) L'outil électrique est doté d'un circuit de protection thermique pour protéger le moteur. Une utilisation continue peut augmenter la température de l'appareil et activer le circuit de protection de automatiquement le fonctionnement.

Dans ce cas, laisser l'outil électrique refroidir avant de recommencer à l'utiliser.

(2) Après une utilisation continue, laisser reposer l'appareil pendant 15 minutes environ lors du remplacement de la batterie.

La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.

À PROPOS DU VOYANT D'ERREUR DE L'ADAPTATEUR SECTEUR

Indications du témoin lumineux
	Statut	Témoin d'alimentation (VERT)	Voyant d'erreur (ROUGE)		Indique
Adaptateur	Avant utilisation	Clignote	S'éteint		Branché dans une source d'alimentation
	Sous tension	S'allume	S'éteint		L'outil peut être utilisé
	Alimentation suspendue	Clignote S'allume	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	L'adaptateur ne peut pas être utilisé en raison d'une température élevée. (Peut être utilisé une fois que l'adaptateur a refroidi)
				S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Surcharge
Boîtier	Alimentation suspendue		Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Impossible à utiliser, car la température dans le boîtier est trop élevée (Peut être utilisé une fois que la boite a refroidi)

ENTRETIEN ET INSPECTION

⚠ AVERTISSEMENT

Veiller à éteindre l'outil et à retirer la batterie avant de réaliser une inspection ou l'entretien.

1. Contrôle de la lame

L'utilisation continue d'une lame émoussée ou endommagée pourrait réduire l'effi cacité de coupe et provoquer une surchage du moteur. Remplacer la lame par une nouvelle dès que des traces d'abrasion apparaissent.

PRÉCAUTION

Avec une lame émoussée, la force de réaction augmente pendant la coupe. Eviter d'utiliser une lame émoussée sans la réparer.

1. Vérifi er les vis

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu'elles sont serrées à fond.

⚠️ PRÉCAUTION

Il serait extrêmement dangereux d'utiliser cet outil électrique avec des vis mal serrées.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huille ou de l'eau.

1. Vérifi er s'il y a de la poussière.

Enlever la poussière avec un chiff on doux ou un chiff on humecté d'eau savonneuse.

Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

1. Inspection des bornes (outil et batterie)

Assurez-vous qu'il n'y a pas de copeaux ou de poussières accumulés sur les bornes.

À l'occasion, vérifi er avant, pendant et après le fonctionnement.

⚠ PRÉCAUTION

Retirez tous les copeaux ou la poussière qui se sont accumulés sur les bornes.

Le non-respect de cette consigne pourrait provoquer un dysfonctionnement.

1. Lubrification

Les roulements sur cet outil ont été suffi samment lubrifiés avec une huile lubrifiante de qualité en prenant en compte la durée de vie prévue de cet outil dans des conditions normales de fonctionnement. Par conséquent, il n'est pas nécessaire de lubrifier davantage.

1. Mise au rebut d'une batterie usée

⚠ AVERTISSEMENT

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

1. Rangement

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

REMARQUE

Stockage des batteries au lithium-ion

Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker.

Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tenir une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.

Si la durée d'autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fin de vie et procurez-vous en une neuve.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.

PRÉCAUTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fi l metabo HPT

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s'il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GUIDE DE DÉPANNAGE

⚠ AVERTISSEMENT

• Afin d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la fiche de la source d'alimentation avant d'effectuer un quelconque ajustement.

• Toute réparation électrique ou mécanique doit être effectuée par un technicien qualifié. Contacter un centre de service autorisé de metabo HPT.

• Outil électrique

Problème Origine possible Solution possible
L'outil ne fonctionne pas Aucune énergie dans la batterie Charger la batterie.
L'outil s'est arrêtésoudainement	L'outil était en surcharge Éliminer le problème	me provoquant lasurcharge.
		Pendant le fonctionnement, alléger lapression appliquée.
	La batterie ou l'outil a trop chauffé	Laisser l'outil et la batterie refroidircomplètement.
	La gâchette était enfoncée pendant 5minutes ou plus.	Il ne s'agit pas d'un dysfonctionnement.Le moteur électrique a étéautomatiquement arrêté pour empêcherune défaillance de l'outil.
Lame de scie- ne peuvent pas être fi xées- tombent	La forme de la partie de fixation necorrespond pas	Utiliser la lame appropriée.(Voir « ACCESSOIRES EN OPTION »)
	Le trou de fixation de la lame est usé	Remplacer avec une lame neuve.
Le commutateur ne peutpas être tiré.	Le bouton de sécurité est enfoncé	Relâcher le bouton de sécurité.
Un bruit aigu inhabituel estémis lors du déclenchementde la gâchette.	La gâchette n'est enclenchée quelégèrement.	Il ne s'agit pas d'un dysfonctionnement.Cela ne se produira pas si la gâchette estenclenchée complètement.
La lame s'use troprapidement.	Le nombre de courses est trop rapideLe mode est inapproprié	Permuter le mode sur un réglage plus basque le réglage actuel.(Permuter sur le mode de vitesse lentepour couper des tuyaux inoxydables)(Voir « Réglage de la vitesse defonctionnement »)
	De l'huile machine correcte n'est pasutilisée pour couper des matériauxmétalliques	Utiliser de l'huile machine (huile pourturbine, etc.)
	Trop de pression appliquée pendant lefonctionnement	Pendant le fonctionnement, alléger lapression appliquée.
Incapable de couper correctement.	La lame ne convient pas à la qualité et à l'épaisseur du matériau à couper.	Utiliser la lame appropriée(Voir « ACCESSOIRES EN OPTION »)
	La lame est trop courte pour la longueur du matériau à couper.
	Le mode ne convient pas à la qualité et à l'épaisseur du matériau à couper.	Régler le mode approprié(Voir « Réglage de la vitesse de fonctionnement »)
	La lame est usée, dégradée ou endommagée	Remplacer avec une lame neuve.
La batterie ne peut pas être installée	Tentative d'installation d'une batterie d'un autre type que celui défi ni pour l'outil.	Veuillez installer une batterie de type multi-volt.

1. Chargeur

Problème Origine possible Solution possible
Le témoin de charge clignote rapidement en violet et le chargement de la batterie ne démarre pas.	La batterie n'est pas insérée à fond. Insérer	fermement la batterie.
	Un corps étranger se trouve sur la borne de la batterie ou là où la batterie est fi xée.	Retirer le corps étranger.
Le témoin de charge clignote en rouge et la charge de la batterie ne débute pas.	La batterie n'est pas insérée à fond. Insérer	fermement la batterie.
	La batterie a surchauffé.	Si la batterie est laissée en place et si la température diminue, la charge débutera automatiquement, mais ceci peut réduire la durée de vie de la batterie.Il est recommandé de laisser refroidir la batterie dans un endroit bien aéré éloigné des rayons directs du soleil avant de la charger.
Le temps de fonctionnement de la batterie est court alors même que la batterie est complètement chargée.	La durée de vie de la batterie est terminée.	Remplacer la batterie par une neuve.
La charge de la batterie prend du temps.	La température de la batterie, du chargeur ou de l'environnement alentour est très basse.	Charger la batterie à l'intérieur ou dans un autre environnement plus chaud.
	Les bouches d'aération du chargeur sont bloquées provoquant la surchauff e de ses éléments internes.	Éviter de bloquer les bouches d'aération.
	Le ventilateur de refroidissement ne fonctionne pas.	Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation.
Le témoin d'alimentation USB s'est éteint et le périphérique USB a cessé la charge.	La capacité de la batterie est devenue faible.	Remplacer la batterie par une batterie ayant assez de capacité restante.
		Brancher la fi che du cordon d'alimentation du chargeur dans une prise électrique.
Le témoin d'alimentation USB ne s'éteint pas alors même que le périphérique USB a fi ni la charge.	Le témoin d'alimentation USB s'allume en vert pour indiquer que la charge USB est possible.	Il ne s'agit pas d'un dysfonctionnement.
Le statut de charge du périphérique USB ou la fin de la charge est incertain(e).	Le témoin d'alimentation USB ne s'éteint pas alors même que la charge est terminée.	Inspecter le périphérique USB en charge pour confi rmer son statut de charge.
La charge du périphérique USB s'interrompt à mi-chemin.	Le chargeur a été branché dans une prise électrique alors même que le périphérique USB était chargé au moyen de la batterie comme source d'alimentation.	Il ne s'agit pas d'un dysfonctionnement.Le chargeur interrompt la charge USB pendant environ 5 secondes lorsqu'il fait la diff érence entre les sources d'alimentation.
	Une batterie a été insérée dans le chargeur alors même que le périphérique USB était chargé au moyen d'une prise secteur comme source d'alimentation.
La charge du périphérique USB s'interrompt à mi-chemin lorsque la batterie et le périphérique USB sont chargés simultanément.	La batterie est complètement chargée. Il ne	s'agit pas d'un dysfonctionnement.Le chargeur interrompt la charge USB pendant environ 5 secondes alors qu'il vérifi e si la charge de la batterie est terminée.
La charge du périphérique USB ne débute pas lorsque la batterie et le périphérique USB sont chargés simultanément.	La capacité restante de la batterie est très basse.	Il ne s'agit pas d'un dysfonctionnement.Lorsque la capacité de la batterie atteint un certain niveau, la charge USB débute automatiquement.

ACCESSOIRES

⚠ AVERTISSEMENT

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.

ACCESSOIRES STANDARD

CR36DA(NN)

1Lame (N° de code 158) ...... 1La batterie, le chargeur de batterie, l’étui en plastique et le couvercle de la batteriene sont pas inclus.

ACCESSOIRES EN OPTION

1. Batterie (BSL36B18)
2. Chargeur de batterie (UC18YSL3)
3. Couvercle de batterie (No. de code 329897)

4.Lames

TYPE LONGUEUR LARGEUR TPI MATÉRIAU					NO. DE.CODE	LAMES/POCHE
COUPE DE BOIS	6" (152 mm) 3/4" (18 mm) 6 HCS 725300 5
	9" (228 mm) 3/4" (18 mm) 5 HCS 725301 5
	12" (305 mm) 3/4" (18 mm) 6 HCS 725302 5
COUPE DE BOIS AVEC CLOUS ENFONCÉS	6" (152 mm) 3/4" (18 mm) 6		BI-MÉTAL 725310		5
	6" (152 mm)	3/4" (18 mm)	6	BI-MÉTAL	725311	5
	6" (152 mm) 5/8" (16 mm) 6		BI-MÉTAL 725312		5
	7 7/8" (200 mm)	3/4" (18 mm)	8	BI-MÉTAL	371902	3
	9" (228 mm) 3/4" (18 mm) 6		BI-MÉTAL 725313		5
	12" (305 mm) 3/4" (18 mm) 6		BI-MÉTAL 725314		5
COUPE DE MÉTAUX	6" (152 mm) 3/4" (18 mm)		10 BI-MÉTAL 725320 5
	9" (228 mm) 3/4" (18 mm)		10 BI-MÉTAL 725321 5
	6" (152 mm) 3/4" (18 mm)		14 BI-MÉTAL 725322 5
	9" (228 mm) 3/4" (18 mm)		14 BI-MÉTAL 725323 5
	6" (152 mm) 3/4" (18 mm)		18 BI-MÉTAL 725324 5
	9" (228 mm) 3/4" (18 mm)		18 BI-MÉTAL 725326 5
	6" (152 mm) 3/4" (18 mm)		24 BI-MÉTAL 725325 5
	9" (228 mm) 3/4" (18 mm)		24 BI-MÉTAL 725327 5
TOUS USAGES	6" (152 mm)	3/4" (18 mm)	10//14	BI-MÉTAL	725330	5
	9" (228 mm)	3/4" (18 mm)	10//14	BI-MÉTAL	725331	5
	12" (305 mm)	3/4" (18 mm)	10//14	BI-MÉTAL	725332	5
GRENAILLE AU CARBURE	9" (228 mm)	3/4" (18 mm)	GRIT	—	725340	3
DÉMOLITION	9" (228 mm)	7/8" (22 mm)	6	BI-MÉTAL	725350	3
	9" (228 mm)	7/8" (22 mm)	9	BI-MÉTAL	725351	3
BOIS NEUF	6" (152 mm)	3/4" (18 mm)	PROG.	BI-MÉTAL	725360	5
MÉTAL NEUF	6" (152 mm)	3/4" (18 mm)	PROG.	BI-MÉTAL	725361	5
TOUS USAGES, NEUFS	8" (203 mm)	3/4" (18 mm)	PROG.	BI-MÉTAL	725362	5

PROG.: NOUVELLE DENT PROGRESSIVE HCS: ACIER AU CARBONE RAPIDE
REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
