KA-70Z68BNM-EU - Four SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	Sharp
Modèle	KA-70Z68BNM-EU
Dimensions (L x l x H)	595 x 557 x 550 mm (environ)
Poids net	35 kg (environ)
Alimentation électrique	220-240 V ~ / 380-415 V 3 N~, 50/60 Hz
Puissance totale	~3500 W (estimation)
Nombre de fonctions	10
Fonctions	Décongélation, Turbo, Chaleur sole, Convection naturelle, Ventilation, Pizza, Gril express, Double gril ventilé, 3D, Nettoyage vapeur
Type de nettoyage	Catalytique (parois catalytiques)
Éclairage intérieur	Oui, ampoule 25 W, type E14, résistante à 300 °C
Verrouillage enfant	Oui, verrouillage des touches
Arrêt automatique	Oui, après 6 heures d'inactivité

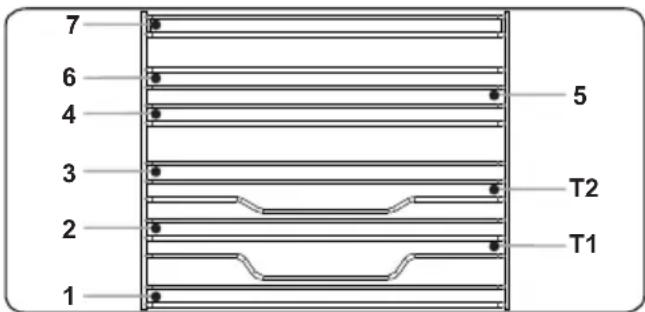

Nombre de niveaux de grille	7

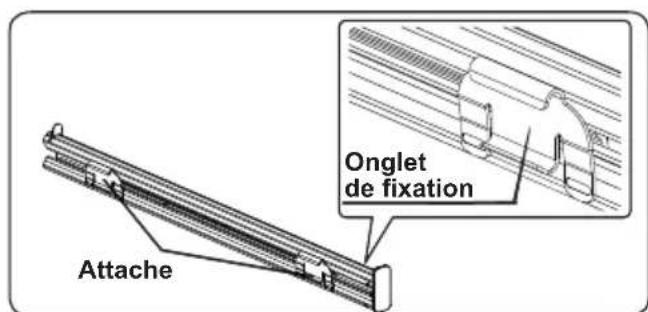

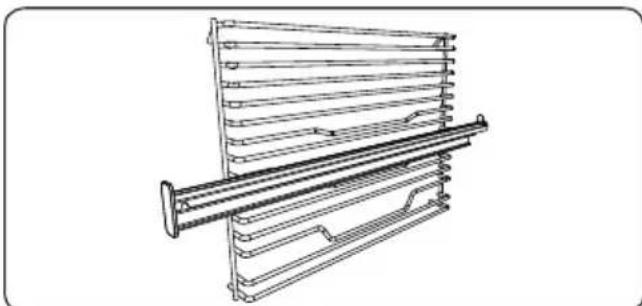

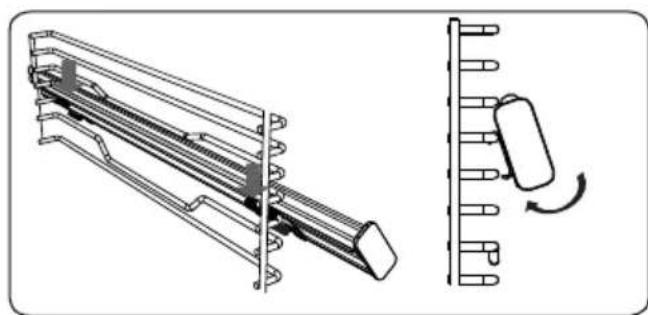

Rails télescopiques	Oui (demi-extension)
Accessoires fournis	Grille métallique, plaque creuse, plateau peu profond, petit plateau, collecteur d'eau
Matériau	Acier inoxydable, verre
Garantie	2 ans (standard)
Fabricant	Sharp

FOIRE AUX QUESTIONS - KA-70Z68BNM-EU SHARP

Comment régler l'heure sur le four Sharp KA-70Z68BNM-EU ?

Lorsque le four est allumé pour la première fois après installation, l'affichage indique '0.00'. Touchez simultanément les boutons '+' et '-' jusqu'à ce que le symbole ':' clignote. Utilisez les boutons '+' et '-' pour ajuster l'heure, puis validez en touchant à nouveau les deux boutons.

Comment utiliser la fonction nettoyage vapeur ?

Réglez la fonction du four et le thermostat sur le symbole de nettoyage vapeur. Versez 200 à 250 ml d'eau (environ 1 tasse) dans le petit récipient situé à la base du four. La fonction s'exécute pendant 30 à 60 minutes, puis facilite le nettoyage.

Que faire si le four ne chauffe pas ?

Vérifiez que l'alimentation électrique est branchée et que les autres appareils fonctionnent. Assurez-vous que la manette de température est correctement réglée et que la porte du four est bien fermée.

Comment remplacer l'ampoule du four ?

Éteignez l'appareil et laissez-le refroidir. Retirez la lentille en verre, puis démontez l'ampoule. Remplacez-la par une ampoule neuve résistant à 300 °C (230 V, 15-25 W, type E14). Replacez la lentille.

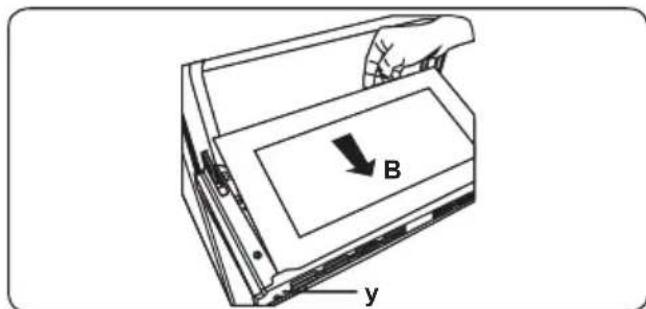

Comment retirer les vitres internes pour les nettoyer ?

Poussez la vitre vers la direction B et relâchez-la de la console de positionnement (x). Tirez la vitre vers la direction A. Pour remettre, placez la vitre sous la console (y) vers B, puis sous la console (x) vers C.

Comment activer le verrouillage des touches ?

Touchez de manière prolongée le bouton 'à' jusqu'à ce que le symbole de verrouillage s'affiche à l'écran. Pour désactiver, touchez à nouveau longuement le même bouton.

Quels accessoires sont fournis avec le four ?

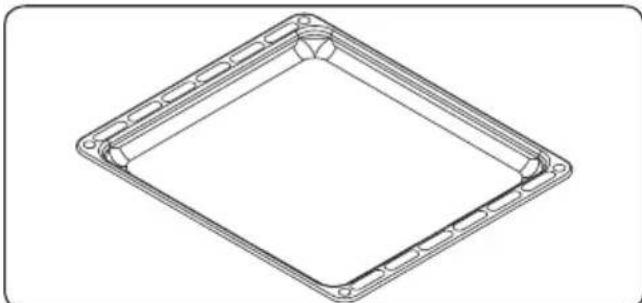

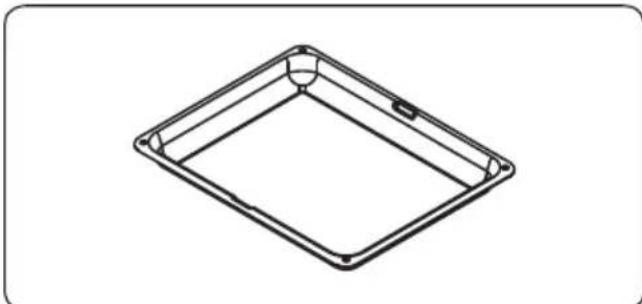

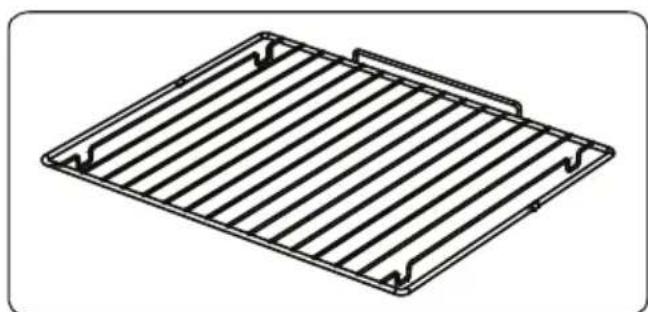

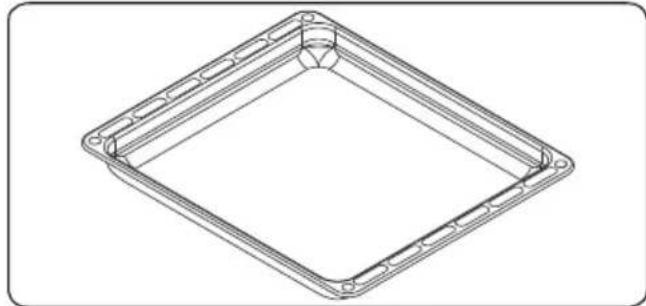

Les accessoires inclus sont : grille métallique, plaque creuse, plateau peu profond, petit plateau, et collecteur d'eau. Les rails télescopiques peuvent être optionnels selon le modèle.

Comment régler le temps de cuisson ?

Sélectionnez la fonction et la température souhaitées. Touchez le bouton 'L' jusqu'à voir le symbole de temps de cuisson. Utilisez '+' et '-' pour régler la durée. Une fois le temps écoulé, le four s'éteint et une alarme sonore retentit.

Comment utiliser la fonction de décongélation ?

Placez les aliments surgelés sur une grille ou une plaque au troisième niveau en partant du bas. La fonction active le ventilateur sans chaleur. Placez une lèchefrite en dessous pour récupérer l'eau de fonte.

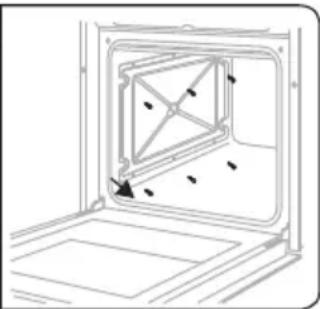

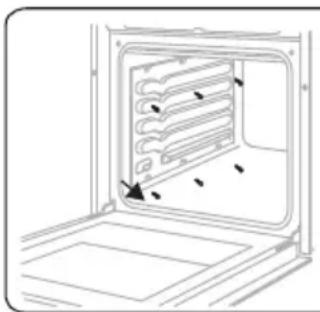

Que faire en cas d'accumulation de graisse sur les parois catalytiques ?

Réglez le four sur la température maximale pendant 10 à 20 minutes pour brûler l'excès de graisse. Après refroidissement, nettoyez la sole. Si nécessaire, essuyez les parois avec un chiffon doux et humide.

MODE D'EMPLOI KA-70Z68BNM-EU SHARP

Merci d'avoir choisi ce produit.

Cette notice d'utilisation contient des informations et des consignes de sécurité

importantes concernant l'utilisation et l'entretien de votre appareil.

Lire attentivement cette notice d'utilisation avant d'utiliser votre appareil et la conserver

pour consultation ultérieure.

Icône	Type Signification
A	AVERTISSEMENT Risque de blesssures graves ou danger de mort
S	RISQUE D'ÉLECTROCUTION Risque d'électrocution
A	INCENDIE Avertissement :	Risque d'accendie / matières inflammables
!	MISE EN GARDE Risque de blesssures ou de dommages matériels
	IMPORTANT / REMARQUE Utilisation correcte de l'appareil

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ 4 1.1. Avertissements de sécurité généraux 4 1.2. Avertissements relatifs à l'installation 6 1.3. Au cours de l'utilisation 7 1.4. Nettoyage et entretien 9 2. INSTALLATION ET PRÉPARATION À L'UTILISATION 10 2.1. Instructions destinées à l'installateur 10 2.2. Installation du four 10 2.3. Branchement électrique et sécurité 11 3. CARACTÉRISTIQUES DU PRODUIT 13 4. UTILISATION DE L'APPAREIL 14 4.1. Table de cuisson 15 4.2. Accessoires : La grille métallique EasyFix 17 5. NETTOYAGE ET ENTRETIEN 19 5.1. Nettoyage 19 5.2. Entretien 21 6. DÉPANNAGE ET TRANSPORT 22 6.1. Dépannage 22 6.2. Transport 22

1. CONSIGNES DE SÉCURITÉ

• Lire attentivement cette notice d'utilisation dans son intégralité avant d'utiliser votre appareil et la conserver dans un endroit accessible pour consultation ultérieure.
• Ce manuel a été préparé pour plusieurs modèles, votre appareil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de prêter une attention particulière aux illustrations lors de la lecture de cette notice d'utilisation.

1.1. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

MISE EN GARDE : Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.

MISE EN GARDE : Laisser cuire des aliments sans surveillance en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie. NE JAMAIS essayer d'éteindre un incendie

avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.

• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.
• Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.
• Les poignées peuvent être chaudes, même après une courte période d'utilisation.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.

MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.

MISE EN GARDE : Les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommandé d'éloigner les jeunes enfants.

• Cet appareil a été produit conformément à toutes les normes et réglementations locales et internationales en vigueur.
• Les opérations d'entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L'installation et les travaux de réparation effectués par un technicien non agréé peuvent s'avérer dangereux. Ne pas ALTÉRER ni modifier les caractéristiques de l'appareil. Les

dispositifs de protection non adaptés à l'appareil de cuisson peuvent provoquer des accidents.

• Avant l'installation, s'assurer que les conditions de distribution locale (tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique de l'appareil. ATTENTION : Cet appareil sert uniquement à des fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local, ou un usage commercial.
• Ne pas utiliser la poignée de la porte du four pour soulever ou pour déplacer l'appareil.
• Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. Comme le verre est susceptible de se briser, le nettoyer avec soin pour éviter de le rayer. Éviter de frapper le verre avec les accessoires de cuisine.
• Vérifiez que le cordon d'alimentation n'est pas endommagé ni coincé au cours de l'installation. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne laissez pas les enfants monter sur la porte du four ou s'y asseoir lorsqu'elle est ouverte.
• Veuillez tenir cet appareil hors de la portée des enfants et des animaux domestiques.

1.2. AVERTISSEMENTS RELATIFS À L'INSTALLATION

• N'utilisez pas l'appareil avant son installation complète.
• L'appareil doit être installé par un technicien qualifié.

Le fabricant ne peut être tenu responsable de tout dommage causé en cas d'installation incorrecte par un technicien non qualifié.

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
• Lors du déballage de l'appareil, vérifiez qu'il n'a pas été endommagé au cours du transport. En cas de défaut, n'utilisez pas l'appareil et faites appel immédiatement à un technicien qualifié. Les matériaux utilisés pour l'emballage (Nylon, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés et éliminés immédiatement.
• Protégez votre appareil des éléments atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive.
• Tous les matériaux autour de l'appareil (meubles) doivent pouvoir supporter une température minimale de 100 °C.
• L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter une surchauffe.

1.3. AU COURS DE L'UTILISATION

• Lors de la première utilisation de votre four, il est possible qu'une légère odeur se fasse sentir. Ceci est parfaitement normal. Cette odeur est due aux matériaux d'isolation placés sur les résistances. Avant d'utiliser votre four pour la première fois, faites-le fonctionner à vide sur la température maximale pendant 45 minutes. Vérifiez que l'environnement dans lequel le produit est installé est correctement ventilé.
• Restez prudent lors de l'ouverture de la porte du four pendant ou après la cuisson. La vapeur s'échappant du four peut provoquer des brûlures.
• Ne pas placer de matériaux combustibles ou inflammables dans l'appareil ou près de l'appareil lorsqu'il est en fonctionnement.
• MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.
• Toujours utiliser des gants de cuisine isolants pour mettre les aliments au four ou les sortir du four.
• En aucun cas, le four ne doit être recouvert d'une feuille d'aluminium, car une augmentation de la température pourrait survenir.
• Ne placez pas les plats ou les plaques de cuisson directement sur la base du four pendant la cuisson. La base devient très chaude et des dommages peuvent être causés au produit.

MISE EN GARDE : Laisser cuire des aliments sans surveillance en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie. NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
• Si l'appareil reste inutilisé pendant une période prolongée, éteindre l'interrupteur principal.
• S'assurer que les manettes de l'appareil restent toujours en position « 0 » (arrêt) lorsqu'il n'est pas utilisé.
• La lèchefrite s'incline lorsqu'on la sort du four.

Attention à ne pas renverser ni à faire tomber de nourriture en la sortant du four.

• Ne rien placer sur la porte du four lorsqu'elle est ouverte. Ceci pourrait déséquilibrer le four ou endommager la porte.
• Ne pas suspendre de torchons ou autres tissus sur l'appareil ou sur ses poignées.

1.4. NETTOYAGE ET ENTRETIEN

• Vérifier que l'alimentation électrique de l'appareil est bien coupée avant d'effectuer toute opération de nettoyage ou d'entretien.
• Ne pas retirer les manettes pour nettoyer le bandeau de commandes.
• Pour assurer l'efficacité et la sécurité de votre appareil, utiliser uniquement des pièces détachées d'origine et faire appel à nos techniciens qualifiés en cas de besoin.

Déclaration CE de conformité

CE Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur.

Cet appareil a été conçu pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une pièce) est inadaptée ou dangereuse.

Cette notice d'utilisation s'applique à plusieurs modèles. Il est possible qu'il existe certaines différences entre ces instructions et votre modèle.

2. INSTALLATION ET PRÉPARATION À L'UTILISATION

AVERTISSEMENT: Cet appareil doit être installé par un professionnel agréé ou par un technicien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

• Toute installation incorrecte invalide la garantie et peut entraîner des dommages ou des blessures pour lesquels le fabricant ne peut être tenu responsable.
• Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet appareil figurent sur l'étiquette.
• Les lois, réglementations, décrets et normes en vigueur dans le pays d'installation doivent être appliqués (règles de sécurité, recyclage conformément à la réglementation, etc.).

2.1. INSTRUCTIONS DESTINÉES À L'INSTALLATEUR Instructions générales

• Après avoir retiré le matériau d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil

est peut-être endommagé, ne pas l'utiliser et contacter immédiatement un professionnel agréé ou un technicien qualifié.

• Vérifier qu'aucun élément ou matériel combustible ou inflammable, par exemple un rideau, de l'huile, un tissu, etc., ne se trouve à proximité immédiate.
• Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100 °C.
• Cet appareil ne doit pas être installé directement au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge.

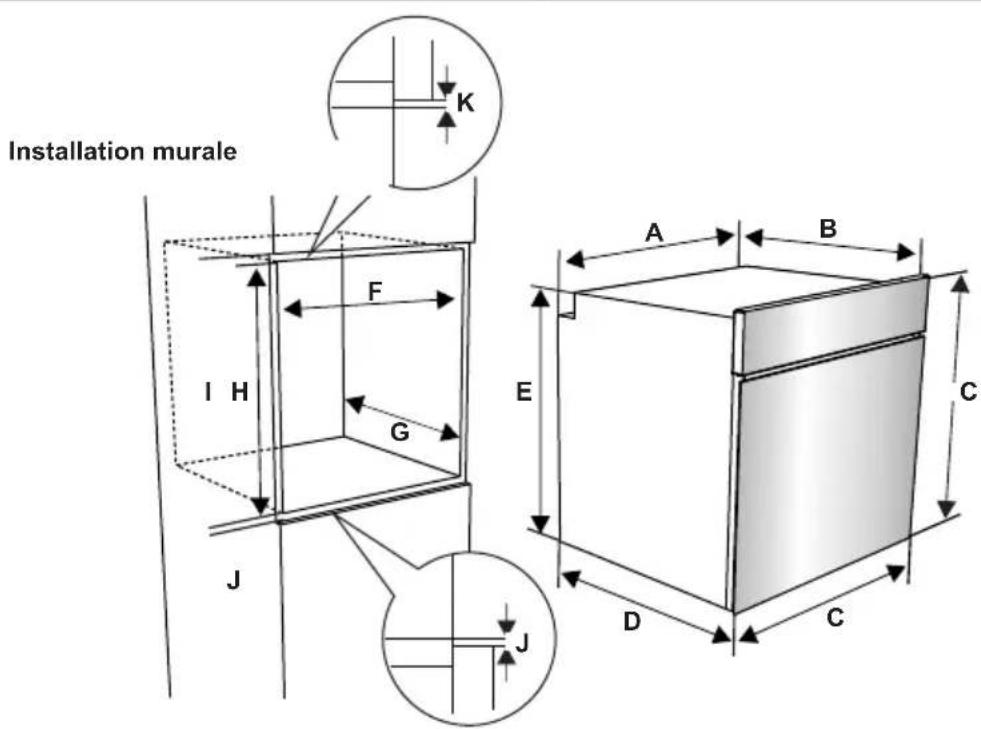

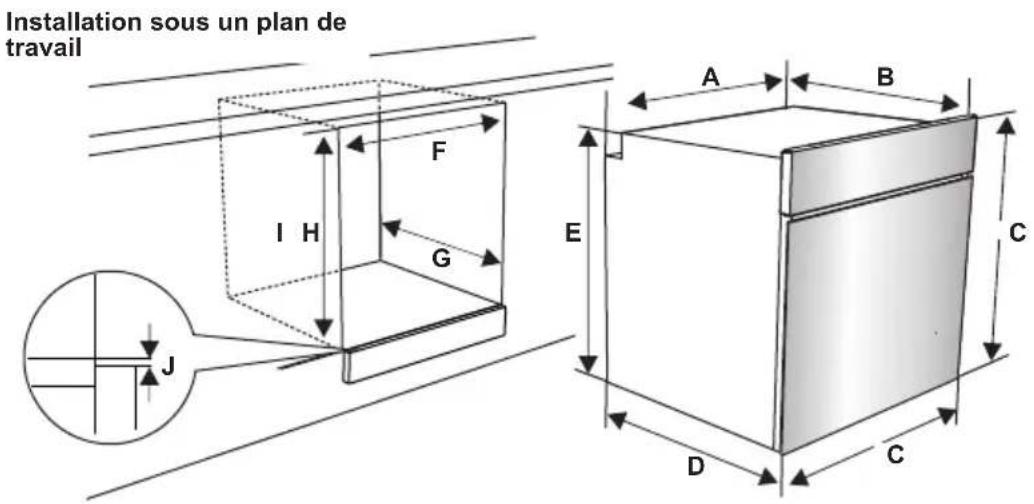

2.2. INSTALLATION DU FOUR

Les appareils sont fournis avec des kits d'installation et peuvent être installés sur un plan de travail de dimensions adaptées. Les dimensions d'installation de la table de cuisson et du four sont indiquées ci-dessous.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min.	G (mm) 555
C (mm)	595 min.	H/I (mm) 600/590
D (mm)	575 min.	J/K (mm) 5/10
E (mm)	574

Une fois les branchements électriques effectués, insérer le four dans son emplacement en le poussant vers l'avant. Ouvrir la porte du four et insérer 2 vis dans les trous du châssis du four. Lorsque le châssis du produit touche la surface du bois du meuble, serrer les vis.

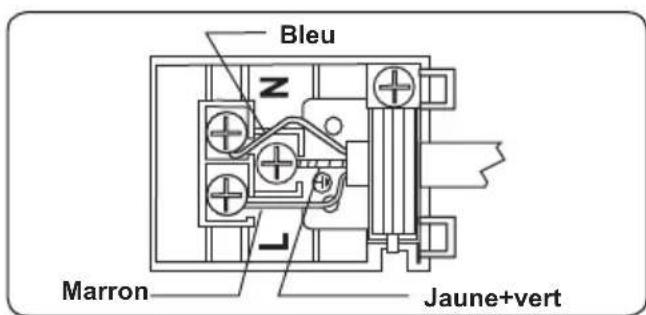

2.3. BRANCHEMENT ÉLECTRIQUE ET SÉCURITÉ

AVERTISSEMENT : Le branchement électrique de cet appareil doit être

effectué par un professionnel agréé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

AVERTISSEMENT : L'APPAREIL DOIT ÊTRE BRANCHÉ À LA TERRE.

• Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le câble d'alimentation électrique doit

lui aussi être capable de supporter la puissance nominale de l'appareil (également mentionnée sur la plaque signalétique de l'appareil).

• Lors de l'installation, s'assurer de bien utiliser des câbles correctement isolés. Tout branchement incorrect risque d'endommager votre appareil. Si le câble d'alimentation électrique est endommagé et doit être remplacé, faire appel à une personne qualifiée pour effectuer cette opération.
• Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique. Le cordon d'alimentation doit être tenu éloigné des parties chaudes de l'appareil et ne doit pas être plié ni écrasé. À défaut, le cordon risque d'être endommagé et de provoquer un court-circuit.
• Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
• Cet appareil est conçu pour utiliser une alimentation 220-240 V ~ et 380-415 V 3 N~. Si votre alimentation est différente, contacter un professionnel agréé ou un électricien qualifié.
• Le câble d'alimentation (H05VV-F) doit être assez long pour pouvoir

être branché sur l'appareil, même si l'appareil se trouve devant le meuble.

• Vérifier que tous les branchements sont bien serrés. Fixer le câble d'alimentation sur le bornier, puis refermer le couvercle.
• Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

Important : Les caractéristiques du produit varient et l'apparence de votre appareil peut être différente de celle représentée sur les figures ci-dessous.

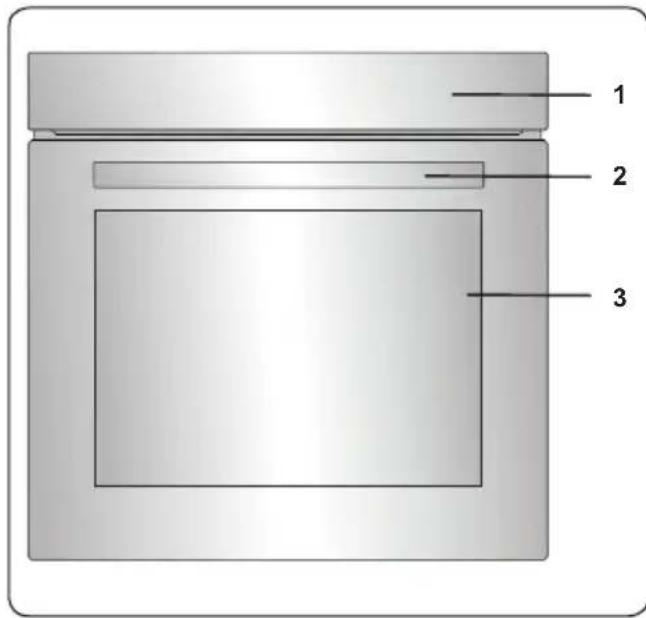

Liste des composants

1. Bandeau de commande
2. Poignée de la porte du four
3. Porte du four

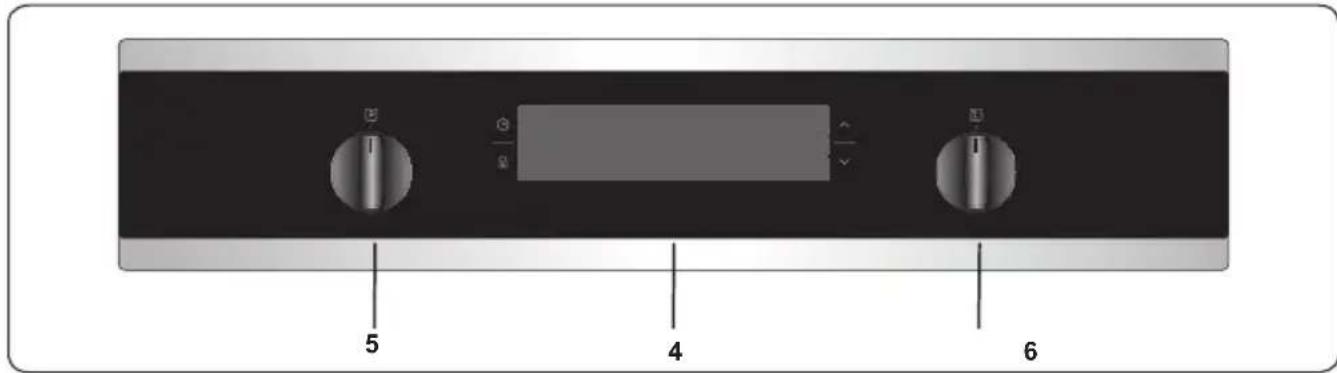

Bandeau de commande

1. Minuteur
2. Manette de fonction
3. Manette thermostat du four

4. UTILISATION DE L'APPAREIL

Fonctions du four

• Les fonctions du four peuvent différer suivant le modèle de votre produit.

Fonction

Décongélation : Les voyants d'avertissement du four et le ventilateur se mettent à tourner. Pour utiliser la fonction

Décongélation, placez vos aliments congelés dans le four, sur une plaque ou une grille placée sur le troisième niveau en partant du bas. Il est recommandé de placer une lèchefrite sous les aliments en cours de décongélation afin de récupérer l'eau provenant de la glace fondue. Cette fonction ne cuit pas vos aliments, mais accélère simplement leur décongélation.

Fonction Turbo : Le voyant du thermostat et les voyants d'avertissement du four s'allument, la résistance circulaire commence à chauffer

et le ventilateur se met à tourner. La fonction Turbo répartit uniformément la chaleur dans le four et assure une cuisson uniforme des aliments sur tous les niveaux. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Fonction Chaleur de sole : Le voyant du thermostat et les voyants d'avertissement du four s'allument, et la résistance inférieure commence à chauffer.

La fonction Chaleur de sole est idéale pour réchauffer les pizzas, la chaleur provenant du bas du four. Cette fonction est adaptée au réchauffement des plats, et non à la cuisson.

Fonction Convection naturelle : Le voyant du thermostat et les voyants d'avertissement du four s'allument, et les résistances inférieure et supérieure

commencent à chauffer. La fonction Chaleur statique émet une chaleur qui

garantit une cuisson homogène des aliments. Elle est idéale pour les pâtisseries, les cakes, les gratins de pâtes, les lasagnes et les pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de n'utiliser qu'un seul niveau à la fois dans ce mode.

Fonction Ventilation : Le voyant du thermostat et les voyants d'avertissement du four s'allument, les résistances supérieure

et inférieure commencent à chauffer et le ventilateur se met à tourner. Cette fonction convient à la cuisson de pâtisseries. La cuisson s'effectue grâce aux résistances inférieure et supérieure du four et au ventilateur brassant l'air, ce qui donne un aspect légèrement « grillé » aux aliments. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Fonction Pizza : Le voyant du thermostat et les voyants d'avertissement du four s'allument, les résistances circulaire et inférieure commencent

à chauffer et le ventilateur se met à tourner. La fonction Pizza convient à la cuisson uniforme d'aliments comme les pizzas sur un court laps de temps. Le ventilateur répartit uniformément la chaleur dans le four, tandis que la résistance inférieure cuit les aliments.

Fonction Gril express : Le voyant du thermostat et les voyants d'avertissement du four s'allument, et la résistance du gril ainsi

que la résistance supérieure commence à chauffer. Cette fonction est recommandée pour griller les aliments plus rapidement et sur une plus grande surface (ex. : viandes). Utiliser le niveau supérieur. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les aliments d'accrocher, puis placez les aliments au centre de la grille. Placez toujours une lèchefrite sous la grille pour recueillir l'huile ou les graisses. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Pendant la cuisson au gril, la porte du four doit être

fermée et la température du four doit être réglée sur 190 °C.

Fonction Double gril ventilé : Le voyant du thermostat et les voyants d'avertissement du four s'allument, le gril et les résistances

supérieures commencent à chauffer et le ventilateur se met à tourner. Cette fonction est recommandée pour griller les aliments épais plus rapidement et sur une plus grande surface. Les résistances supérieures et le gril fonctionnent simultanément avec le ventilateur afin d'assurer une cuisson uniforme. Utiliser le niveau supérieur. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les aliments d'accrocher, puis placez les aliments au centre de la grille. Placez toujours une lèchefrite sous la grille pour recueillir l'huile ou les graisses. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement : Pendant la cuisson au gril, la porte du four doit être

fermée et la température du four doit être réglée sur 190 °C.

Fonction 3D : Le

thermostat et les voyants d'avertissement du four s'allument et l'élément chauffant supérieur, l'élément chauffant inférieur et le

ventilateur se mettent en marche. La fonction 3D répartit uniformément et rapidement la chaleur dans le four pour que tous les aliments sur toutes les grilles cuisent uniformément. La durée de cuisson sera plus courte qu'avec les autres fonctions. Il est recommandé de préchauffer le four pendant environ 10 minutes.

De plus, cette fonction donnera une meilleure onctuosité à vos pâtisseries cuites au four et elles seront plus légères.

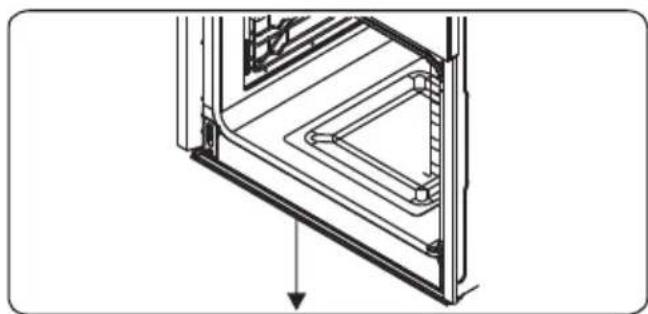

Fonction Nettoyage vapeur :

Régler la fonction du four et le thermostat sur le symbole de la fonction Nettoyage vapeur. Verser

entre 200 et 250 ml d'eau (1 tasse environ)

Dans le petit récipient situé à la base du four. La fonction Nettoyage vapeur s'exécute pendant environ 30 à 60 minutes et prépare votre four afin d'en faciliter le nettoyage.

4.1. TABLE DE CUISSON

Fonction	Plats	←→	○Cmin.	○
Statique	Pâte feuilletée 2	-3-4 170-190	35-45
	Gâteau 2-3-4	170-190 30-40
	Cookies 2-3-4	170-190 30-40
	Pot-au-feu 2 1	75-200 40-50
	Poulet 2-3-4	200 45-60
Ventilateur	Pâte feuilletée 1	-2 170-190	25-35
	Gâteau 2-3-4	150-170 25-35
	Cookies 2-3-4	150-170 25-35
	Pot-au-feu 2 1	75-200 40-50
	Poulet 2-3-4	200 45-60
Turbo	Pâte feuilletée 2	-3-4 170-190	35-45
	Gâteau 2-3-4	150-170 30-40
	Cookies 2-3-4	150-170 25-35
	Pot-au-feu 2 1	75-200 40-50
Grill	Boulettes grillées	7 200	10-15
	Poulet *	190 50-60
	Côtelettes 6-7	200	15-25
	Bifteck	6-7	200 15-25

*Si disponible, utiliser la broche à rôtir. Utilisation du programmateur tactile Visio

Description des fonctions
	Décongélation		Fonction Double gril	A	Cuisson automatique	stop	Arrêt de la sonde pour la viande
	Fonction turbo Fonction basé 3D:				Barre de la température		Sonde de cuisson
	Fonction basse		Fonction de nettoyage		Thermostat		Durée de la cuisson
	Fonction basse et haute	BBB	Affichage de la température	-	Minus (moins)		Heure de fin de la cuisson
	Fonction statique	BB:BB	Affichage de l'heure	+	Plus Bip minute
	Fonction pizza	MODE			Verrouillage des touches		Lampe
	Fonction Double gril

Réglage de l'heure

Lorsque le four est allumé pour la première fois après l'installation, « 0.00 » apparaît sur l'affichage. Toucher le bouton « outoucher simultanément les boutons « + » et « - ». Le symbole « : » clignote sur l'affichage. Toucher les boutons « + » et « - » pour ajuster et valider l'heure actuelle. L'heure doit être validée avant de pouvoir utiliser les fonctions du four.

Réglage du temps de cuisson

Réglage du minuteur de fin de cuisson

Pour définir un minuteur de fin de cuisson, toucher le bouton de l'alarme « □ ». « 0.00 » apparaît sur l'affichage du minuteur et le symbole « clignote. Utiliser les boutons « + » et « - » pour régler l'heure de l'alarme pendant que le symbole « clignote. Une fois l'heure de l'alarme réglée, attendre que le symbole « arrête de clignoter et reste fixe. L'heure de l'alarme sonore est désormais réglée.

Une fois le temps écoulé, une alarme sonore retentit et le symbole « clignote à l'écran. Appuyer sur « + » ou « - » pour arrêter l'alarme sonore et effacer le symbole de l'écran.

Réglage du temps de cuisson

Cette fonction permet de cuire sur une période fixe. Préparer les aliments à cuire et les placer dans le four. Sélectionner ensuite la fonction de cuisson et la température souhaitée. Toucher le bouton "L" jusqu'à ce que le symbole de temps de cuisson "sur l'affichage du minuteur. Régler le temps de cuisson requis à l'aide des boutons « + » et « - » lorsque le minuteur est sur cette position. Après avoir réglé la durée de cuisson souhaitée, "A apparaît sur l'écran d'affichage de la minuterie. Une fois le réglage effectué, attendre que l'heure actuelle s'affiche à l'écran et que le symbole de temps de cuisson reste affiché.

Une fois le minuteur écoulé, le four s'éteint, une alarme sonore retentit et le symbole “A” clignote à l'écran. Toucher n'importe

quel bouton sur la zone de commandes pour arrêter l'alarme sonore. "A continue de clignoter. Appuyer simultanément sur les boutons « + » et « - » pour quitter le mode "A.

Réglage de l'heure de fin de cuisson

Cette fonction permet de démarrer la cuisson après un certain délai et pour une durée définie. Préparer les aliments à cuire et les placer dans le four. Sélectionner ensuite la fonction de cuisson et la température souhaitée.

Toucher le bouton "L" jusqu'à ce que le symbole de temps de cuisson "et A" apparaissent sur l'affichage du minuteur. Régler le temps de cuisson requis à l'aide des boutons « + » et « - » lorsque le minuteur est sur cette position. Toucher ensuite le bouton "V" jusqu'à ce que le symbole "apparaisse et que l'heure actuelle ainsi que le symbole de temps de cuisson clignotent. Régler le temps de cuisson à l'aide des boutons « + » et « - » lorsque le minuteur est sur cette position. Une fois le réglage effectué, attendre que l'heure actuelle et le symbole "arrêtent de clignoter sur l'affichage du minuteur.

Le four calcule l'heure de début en soustrayant le temps de cuisson de l'heure de fin programmée (à laquelle le four arrête de fonctionner). Le minuteur émet une alarme sonore et "A" continue de clignoter. Appuyer sur n'importe quel bouton du minuteur pour arrêter l'alarme sonore, puis appuyer simultanément sur les boutons « + » et « - » pour quitter le mode "A".

Réglage du son du minuteur électronique

Toucher de manière prolongée le bouton « - » jusqu'à ce qu'un bip se fasse entendre. Un bip différent retentit à chaque pression sur le bouton « - ». Trois sons différents sont disponibles. Sélectionner le son souhaité et n'appuyer sur aucune autre bouton. Passé un court délai, l'alarme sonore sélectionnée est enregistrée.

Fonction de verrouillage

Le verrouillage permet d'éviter tout changement involontaire des paramètres du four. Toucher de manière prolongée le bouton "à" jusqu'à ce que le symbole du verrouillage s'affiche à l'écran. Pour désactiver le verrouillage, toucher de manière prolongée le bouton "à" jusqu'à ce que le symbole du verrouillage disparaisse de l'affichage.

Lorsque le verrouillage est actif, seul le bouton de mise sous tension est utilisable et tous les autres boutons sont verrouillés. En l'absence d'activité pendant 6 heures alors que le four fonctionne, ce dernier s'éteint automatiquement.

4.2. ACCESSOIRES LA GRILLE MÉTALLIQUE EASYFIX

Nettoyez soigneusement les accessoires avec de l'eau tiède, du détergent et un chiffon doux et propre lors de la première utilisation.

• Insérez l'accessoire dans la bonne position à l'intérieur du four.
• Laissez un espace d'au moins 1 cm entre le couvercle du ventilateur et les accessoires. Veillez à retirer les ustensiles de cuisine et / ou les accessoires du four. Les repas chauds ou les accessoires peuvent provoquer des brûlures.
• Les accessoires peuvent se déformer avec la chaleur. Une fois refroidis, ils retrouveront leur apparence et leurs performances d'origine.
• Les plateaux et les grilles métalliques peuvent être positionnés à n'importe quel niveau de 1 à 7.
• Le rail télescopique peut être positionné sur les niveaux T1, T2.
• Le niveau 3 est recommandé pour la cuisson à un seul niveau.
• Le niveau T2 est recommandé pour la cuisson à un niveau avec les rails télescopiques.
• Les niveaux 2 et 4 sont recommandés pour une cuisson à deux niveaux.
• La grille du tournebroche doit être positionnée au niveau 3.
• Le niveau T2 est utilisé pour

le positionnement de la grille du tournebroche avec les rails télescopiques.

Les accessoires peuvent varier selon le modèle acheté.

Plaque creuse

La plaque creuse sert à cuisiner des ragoûts.

Pour placer correctement la plaque dans la cavité, placez-la sur n'importe quel râtelier et poussez jusqu'au bout.

Plateau peu profond

Le plateau peu profond est utilisé pour les pâtisseries telles que la quiche, etc.

Pour placer correctement le plateau dans la cavité, placez-le sur n'importe quel râtelier et poussez jusqu'au bout.

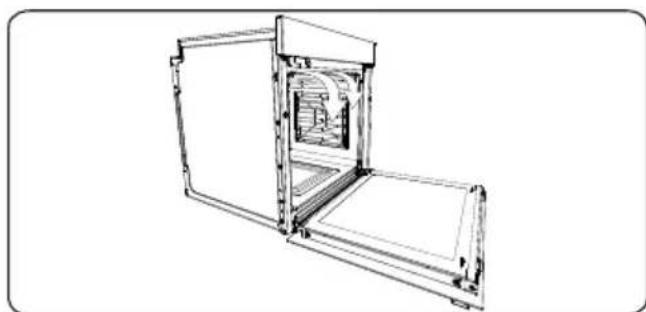

Bouclier thermique pour four encastrable

Le système breveté de bouclier thermique crée un rideau d'air à l'ouverture de la porte du four afin d'empêcher la remontée de l'air chaud jusqu'à l'utilisateur.

Petit plateau

Le petit plateau est utilisé pour les pâtisseries telles que la quiche, etc.

Pour placer correctement le plateau dans la cavité, disposez-le au centre du grillage métallique.

La grille métallique avec un rail télescopique à demi-extension

Le rail semi-télescopique s'étend à mi-chemin pour vous permettre d'accéder facilement à vos aliments.

Rails télescopiques

Nettoyez soigneusement les accessoires avec de l'eau tiède, du détergent et un chiffon doux et propre lors de la première utilisation.

• Sur chaque rail télescopique, il y a des attaches qui vous permettent de les retirer pour le nettoyage et le repositionnement.
• Retirez la glissière latérale. Voir section « Retrait de la grille métallique »

• Accrochez les attaches supérieures du rail télescopique sur le fil de référence du niveau du rack latéral et appuyez simultanément sur les attaches inférieures jusqu'à ce que vous entendiez clairement les attaches se clipser dans le fil de fixation au niveau du rack latéral. Pour le retirer, tenez la surface avant du rail et répétez les instructions précédentes dans le sens inverse.

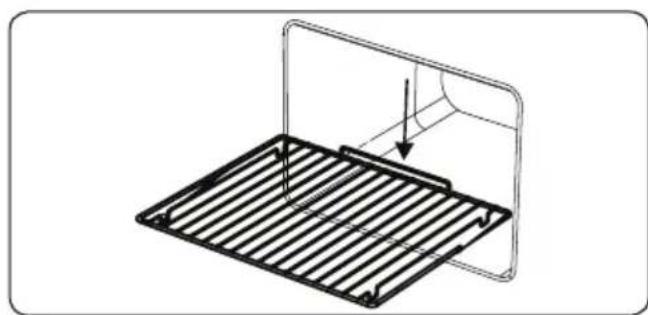

Grillage métallique

Le grillage métallique est utilisé lors de la grillade ou de la préparation des aliments dans d'autres récipients.

AVERTISSEMENT

Placez correctement la grille dans la cavité du four et poussez-la jusqu'au bout.

Collecteur d'eau

Une condensation peut se produire sur la vitre intérieure dans certains cas, selon le type d'aliment.

Il ne s'agit pas d'un dysfonctionnement de l'appareil.

Ouvrez la porte du four jusqu'au niveau du grill et laissez-la à cette position pendant 20 secondes.

L'eau s'écoule alors dans le collecteur.

Laissez le four refroidir et nettoyez-le à l'aide d'une serviette sèche.

Cette procédure doit être appliquée régulièrement.

5. NETTOYAGE ET ENTRETIEN

5.1. NETTOYAGE

AVERTISSEMENT : Arrêter l'appareil

et le laisser refroidir avant de le

nettoyer.

Instructions générales

• Vérifier si les agents de nettoyage sont adaptés et recommandés par leur fabricant avant de les utiliser sur votre appareil.

Utiliser une crème nettoyante ou un liquide nettoyant qui ne contient pas de particules. Ne pas utiliser de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de laine métallique ou d'ustensiles trop durs, car

Ils risquent d'endommager les surfaces de l'appareil.

Ne pas utiliser de produits nettoyants contenant des particules, car ils risquent de rayer le verre et les parties émaillées et peintes de votre appareil.

Nettoyer immédiatement tout débordement de liquide afin d'éviter que les différentes pièces soient endommagées.

Ne pas utiliser de nettoyeur à vapeur pour nettoyer les différentes parties de l'appareil.

Nettoyage de l'intérieur du four

• Le meilleur moment pour nettoyer les surfaces émaillées à l'intérieur du four est quand le four est encore un peu chaud.
• Après chaque utilisation, essuyer le four à l'aide d'un chiffon doux trempé dans de l'eau. Essuyer ensuite à nouveau le four à l'aide d'un chiffon humide, puis le sécher.
• Il est possible qu'il soit nécessaire d'utiliser occasionnellement un agent de nettoyage liquide pour nettoyer totalement le four.

Nettoyage par catalyse

Des parois catalytiques sont installées dans la cavité du four. Il s'agit des panneaux mats de couleur claire placés sur les côtés du four et/ou du panneau mat qui se trouve à l'arrière du four. Ils collectent les résidus de graisse et d'huile au cours de la cuisson. Les parois catalytiques sont conçues pour une durée de vie d'environ 300 heures.

La protection se nettoie de façon automatique en absorbant les projections de graisse et d'huile et en les brûlant. Elles se décomposent sous forme de cendres, facilement récupérables sur la sole du four. La protection doit être poreuse pour rester efficace. Les protections peuvent se décolorer au fil du temps.

Si une grande quantité de graisse s'accumule sur la protection, elle peut perdre de son efficacité. Pour résoudre ce problème, régler le four sur la température maximum pendant 10 à 20 minutes. Une fois le four refroidi, nettoyer la sole du four. Il n'est pas recommandé de nettoyer les parois catalytiques à la main. Les protections peuvent être endommagées par les tampons à récurer ou autres surfaces abrasives. En outre, l'utilisation d'aérosols nettoyants sur les protections est déconseillée. Les parois catalytiques peuvent perdre de leur efficacité en raison d'une accumulation excessive de graisses. Cet excès de graisse peut être nettoyé à l'aide d'un chiffon doux ou d'une éponge trempée dans l'eau. Effectuer ensuite le cycle de nettoyage décrit plus haut.

Démontage des parois catalytiques

Pour démonter la paroi catalytique, retirez les vis qui maintiennent chaque paroi dans le four.

Nettoyage des parties en verre

• Nettoyez régulièrement les parties en verre de votre appareil. Utilisez un produit de nettoyage pour vitres pour nettoyer l'intérieur et l'extérieur des parties vitrées. Rincez-les, puis séchez-les à l'aide d'un chiffon sec.

Nettoyage des parties en acier inoxydable (si applicable)

• Nettoyez régulièrement les parties en acier inoxydable de votre appareil.
• Essuyez les parties en acier inoxydable à l'aide d'un chiffon doux trempé dans de l'eau pure. Rincez, puis séchez à l'aide d'un chiffon sec.

Ne nettoyez pas les parties en acier inoxydable lorsqu'elles sont encore chaudes après la cuisson.

Ne laissez pas trop longtemps de vinaigre, de café, de lait, de sel, d'eau, de jus de citron ou de jus de tomate sur les surfaces en acier inoxydable.

Retrait des vitres internes

Avant de nettoyer la vitre de la porte du four, vous devez retirer la vitre interne de la façon suivante :

1. Poussez la vitre vers la direction B et relâchez-la à partir de la console de positionnement (x). Tirez la vitre vers la direction A.

Pour remplacer la vitre interne :

1. Poussez la vitre vers et en dessous de la console de positionnement (y) vers la direction B.

1. Placez la vitre sous la console de positionnement (x) vers la direction C.

Si la porte du four est une porte à triple vitre, la troisième vitre peut être retirée de la même façon que la deuxième.

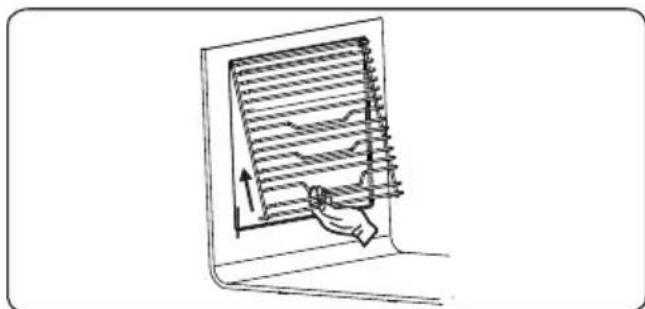

Retrait du plateau métallique

Pour retirer le plateau métallique :

Tirez le plateau métallique tel qu'illustré dans la figure. Une fois libéré des attaches, (a), veuillez le soulever.

5.2. ENTRETIEN

AVERTISSEMENT : L'entretien de cet appareil doit être confié aux personnes agréées ou à un technicien qualifié.

Remplacement de la lampe du four

AVERTISSEMENT : Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.

• Retirez la lentille en verre, puis démontez l'ampoule.
• Insérez la nouvelle ampoule (résistant à 300 °C) pour remplacer celle que vous avez retirée (230 V, 15 - 25 Watt, Type E14).
• Remplacez la lentille en verre. Votre four est désormais prêt à fonctionner.

Le design de la lampe la destine exclusivement à une utilisation dans les appareils de cuisson à domicile. Elle ne convient pas pour l'éclairage de pièce.

Si le problème persiste sur votre appareil après avoir suivi ces étapes de dépannage de base, contactez un professionnel agréé ou un technicien qualifié.

Problème Cause	possible Solution
Le four ne s'allume pas. L'alimentation électrique est coupée.	Vérifier que l'alimentation électrique est branchée.Vérifier également que les autres apparils de la cuisine fonctionnement.
Aucune chaleur n'est produit ou le four ne préchauffe pas.	Le réglage de la température du four est incorrect.La portedou four est laissée ouverte.	Vérifier que la manette de température du four est correctement réglée.
L'éclairage du four (siprésent) ne fonctionne pas.	L'ampoule ne fonctionne pas.L'alimentation électrique est coupée ou débranchée.	Remplacer l'ampoule conformément aux instructions.Vérifier que l'alimentation électrique est connectée à la prise secteur.
La cuisson est inégale dans le four.	Les plaques/grilles sont mal positionnées.	Vérifier le respect des températures et des niveaux recommends.Nepas ouvrir fréquement la portes sauf si le plat doit être returné. Une ouverture trop fréquence de la portefait chuter la température dans le four, ce qui peut avoir un impact sur le résultat de la cuisson.
Les boutons du minuteur ne s'enforcent pas correctement.	Des corps étrangers sont coincés dans les boutons du minuteur.Modèle tactile: le bandeau de commandes est humide.La fonction de verrouillage est activée.	Retirer les corps étrangers, puis réessayer.Enlever toute trace d'humidité, puis réessayer.Vérifier que la fonction de verrouillage n'est pas activée.
Le ventilateur du four (siprésent) est bruyant.	Les plaques/grilles du four vibrent.	Vérifier que le four est à niveau.Vérifier qu'aucune plaque/grille et qu'aucun plat à four ne vibre ou ne touche le panneau arrêté du four.

6.2. TRANSPORT

S'il est nécessaire de transporter le produit, placez-le dans son emballage d'origine et son carton d'origine. Respectez les indications de transport sur l'emballage. À l'aide de ruban adhésif, fixez les éléments mobiles au produit afin d'éviter tout dommage pendant le transport.

En l'absence de l'emballage d'origine, préparez un carton permettant de protéger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.
