KA-70Z68BNM-EU - Forno SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	Sharp
Modello	KA-70Z68BNM-EU
Dimensioni (L x l x H)	595 x 557 x 550 mm (circa)
Peso netto	35 kg (circa)
Alimentazione elettrica	220-240 V ~ / 380-415 V 3 N~, 50/60 Hz
Potenza totale	~3500 W (stima)
Numero di funzioni	10
Funzioni	Scongelamento, Turbo, Calore suola, Convezione naturale, Ventilazione, Pizza, Grill express, Doppio grill ventilato, 3D, Pulizia a vapore
Tipo di pulizia	Catalitico (pareti catalitiche)
Illuminazione interna	Sì, lampadina 25 W, tipo E14, resistente a 300 °C
Blocco bambini	Sì, blocco dei tasti
Spegnimento automatico	Sì, dopo 6 ore di inattività

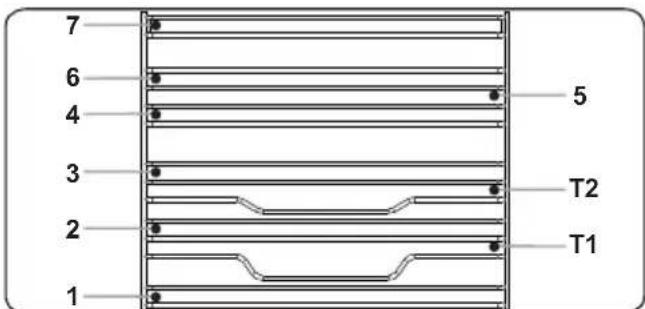

Numero di livelli della griglia	7

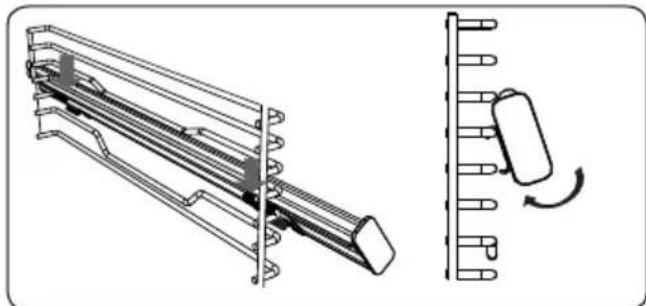

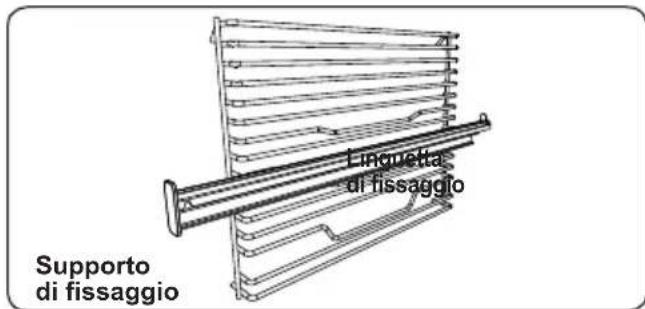

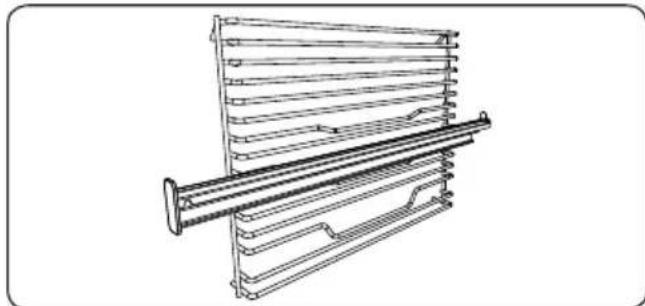

Guide telescopiche	Sì (mezza estensione)

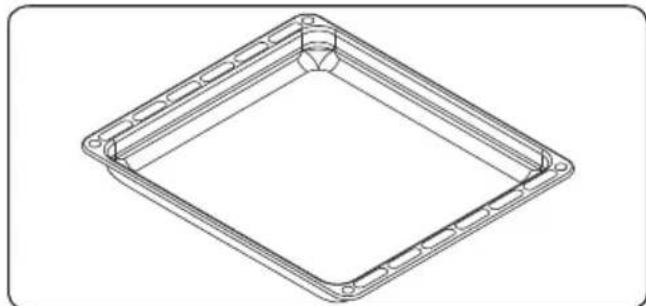

Accessori forniti	Griglia metallica, placca cava, teglia poco profonda, piccolo vassoio, raccoglitore d'acqua
Materiale	Acciaio inossidabile, vetro
Garanzia	2 anni (standard)
Produttore	Sharp

Domande frequenti - KA-70Z68BNM-EU SHARP

Come impostare l'ora sul forno Sharp KA-70Z68BNM-EU?

Quando il forno viene acceso per la prima volta dopo l'installazione, il display mostra '0.00'. Toccare contemporaneamente i pulsanti '+' e '-' finché il simbolo ':' non lampeggia. Utilizzare i pulsanti '+' e '-' per regolare l'ora, quindi confermare toccando nuovamente entrambi i pulsanti.

Come utilizzare la funzione di pulizia a vapore?

Impostare la funzione del forno e il termostato sul simbolo di pulizia a vapore. Versare 200-250 ml di acqua (circa 1 tazza) nel piccolo contenitore situato alla base del forno. La funzione viene eseguita per 30-60 minuti, quindi facilita la pulizia.

Cosa fare se il forno non riscalda?

Verificare che l'alimentazione elettrica sia collegata e che gli altri elettrodomestici funzionino. Assicurarsi che la manopola della temperatura sia impostata correttamente e che la porta del forno sia ben chiusa.

Come sostituire la lampadina del forno?

Spegnere l'apparecchio e lasciarlo raffreddare. Rimuovere la lente in vetro, poi smontare la lampadina. Sostituirla con una lampadina nuova resistente a 300 °C (230 V, 15-25 W, tipo E14). Reinserire la lente.

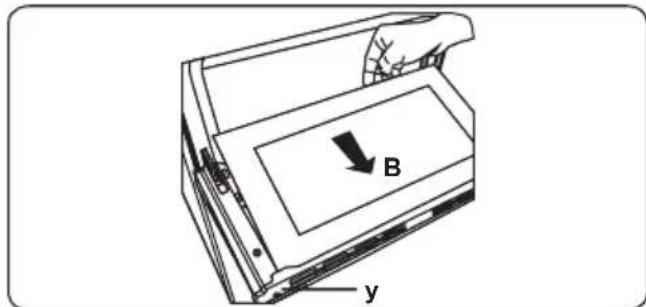

Come rimuovere i vetri interni per pulirli?

Spingere il vetro verso la direzione B e rilasciarlo dalla console di posizionamento (x). Tirare il vetro verso la direzione A. Per rimontare, posizionare il vetro sotto la console (y) verso B, poi sotto la console (x) verso C.

Come attivare il blocco dei tasti?

Toccare a lungo il pulsante 'à' finché il simbolo di blocco non viene visualizzato sullo schermo. Per disattivare, toccare di nuovo a lungo lo stesso pulsante.

Quali accessori sono forniti con il forno?

Gli accessori inclusi sono: griglia metallica, placca cava, teglia poco profonda, piccolo vassoio e raccoglitore d'acqua. Le guide telescopiche possono essere opzionali a seconda del modello.

Come impostare il tempo di cottura?

Selezionare la funzione e la temperatura desiderata. Toccare il pulsante 'L' finché non appare il simbolo del tempo di cottura. Utilizzare '+' e '-' per regolare la durata. Una volta trascorso il tempo, il forno si spegne e suona un allarme acustico.

Come utilizzare la funzione di scongelamento?

Posizionare gli alimenti surgelati su una griglia o una teglia al terzo livello partendo dal basso. La funzione attiva il ventilatore senza calore. Posizionare una leccarda sotto per raccogliere l'acqua di fusione.

Cosa fare in caso di accumulo di grasso sulle pareti catalitiche?

Impostare il forno alla temperatura massima per 10-20 minuti per bruciare il grasso in eccesso. Dopo il raffreddamento, pulire il fondo. Se necessario, pulire le pareti con un panno morbido e umido.

MANUALE UTENTE KA-70Z68BNM-EU SHARP

Grazie per aver scelto questo prodotto.

Questo manuale utente contiene importanti informazioni sulla sicurezza e istruzioni sul funzionamento e la manutenzione del vostro apparecchio. Prima di utilizzare quest'ultimo, si prega di leggere attentamente questo manuale utente e di conservarlo per future consultazioni.

Icona	Didascalia Descrizione
A	PERICOLO Rischio di lesioni gravi o morte
4	RISCHIO DI FOLGORAZIONE ELETTRICA	Tensione pericolosa
A	INCENDIO Avvertenza; rischio di incendio / materiali infiammabili
!	ATTENZIONE Rischio di lesioni o danni materiali
	IMPORTANT / NOTA Informazioni sul corretto funzionamento del sistema

SOMMARIO

1. ISTRUZIONI DI SICUREZZA 4 1.1. Avvertenze generali di sicurezza 4 1.2. Avvertenze per l'installazione 7 1.3. Precauzioni durante l'uso 8 1.4. Precauzioni per la pulizia e la manutenzione 9 2. INSTALLAZIONE E PREPARAZIONE PER L'USO 10 2.1. Istruzioni per l'installatore 10 2.2. Installazione del forno 10 2.3. Collegamento elettrico e sicurezza 11 3. CARATTERISTICHE DEL PRODOTTO 13 4. USO DEL PRODOTTO 14 4.1. Uso del programmatore 15 4.2. Accessori 17 5. PULIZIA E MANUTENZIONE 19 5.1. Pulizia 19 5.2. Manutenzione 21 6. RISOLUZIONE DEI PROBLEMI E TRASPORTO 22 6.1. Risoluzione dei problemi 22 6.2. Trasporto 22

1. ISTRUZIONI DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima di utilizzare l'apparecchio e tenerle in un luogo adatto per riferimento quando necessario.
• Questo manuale è stato preparato per più di un modello, quando il vostro apparecchio potrebbe non avere alcune delle funzioni descritte all'interno. Per questo motivo, è importante prestare particolare attenzione a tutte le illustrazioni durante la lettura del manuale utente.

1.1. AVVERTENZE GENERALI DI SICUREZZA

• Questo apparecchio può essere utilizzato solo da adulti istruiti sull'uso sicuro dell'apparecchio e in grado di comprendere i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio devono essere eseguite da adulti.

PERICOLO: L'apparecchio e le sue parti accessibili diventano estremamente caldi durante l'uso. Prestare attenzione per evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini, a meno che non siano continuamente sorvegliati.

PERICOLO: Pericolo di incendio: non conservare oggetti sulle superfici di cottura.

PERICOLO: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

• L'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, ad esempio un timer, o collegato a un circuito che viene regolarmente acceso e spento da un dispositivo esterno.
• Durante l'uso l'apparecchio si riscalda. Prestare attenzione per evitare di toccare gli elementi riscaldanti all'interno del forno.
• Durante il normale utilizzo, anche per brevi periodi, le maniglie potrebbero riscaldarsi.
• Non utilizzare detergenti abrasivi o spugne abrasive per pulire le superfici del forno. Questi possono graffiare le superfici e provocare la rottura del vetro dello sportello o danni alle superfici stesse. Non utilizzare pulitori a vapore per pulire l'apparecchio.

PERICOLO: Per evitare la possibilità di scosse elettriche, assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina.

ATTENZIONE: Le parti accessibili possono essere calde durante la cottura o la grigliatura. Tenere i bambini lontani dall'apparecchio quando è in uso.

• Il vostro apparecchio è prodotto in conformità con tutti gli standard e le normative locali e internazionali applicabili.
• I lavori di installazione devono essere eseguiti da personale qualificato quando i lavori di manutenzione e riparazione devono essere eseguiti esclusivamente dal servizio di assistenza tecnica autorizzato. Interventi svolti da personale non in possesso dei requisiti indicati possono rendere pericoloso l'apparecchio. Non alterare o modificare in alcun modo le specifiche dell'apparecchio.
• Prima di collegare l'apparecchio, assicurarsi che le condizioni di distribuzione locali (natura e pressione del gas o tensione e frequenza elettrica) e le specifiche dell'apparecchio siano compatibili. Le specifiche di questo apparecchio sono riportate sull'etichetta.

ATTENZIONE: Questo apparecchio è progettato esclusivamente per la cottura di alimenti ed è destinato esclusivamente all'uso domestico. Non deve essere utilizzato per altri scopi o in qualsiasi altra applicazione, ad esempio per uso non domestico, in un ambiente commerciale o per riscaldare una stanza. Utilizzi differenti o l'uso commerciale invalideranno la garanzia.

• Non utilizzare le maniglie degli sportelli del forno per sollevare o spostare l'apparecchio.
• Sono state prese tutte le precauzioni possibili per garantire la vostra sicurezza. Prestare attenzione durante la pulizia del vetro poiché quest'ultimo potrebbe rompersi o graffiarsi. Evitare di colpire o battere il vetro con gli accessori o con altri oggetti.
• Un cavo di alimentazione o una spina danneggiati possono provocare un incendio o una folgorazione. Se danneggiati, devono essere sostituiti. Ciò deve essere eseguito solo da personale qualificato.
• Non lasciare che i bambini si arrampichino sullo sportello del forno o si siedano su di esso quando è aperto.
• Tenere lontani bambini e animali da questo apparecchio.
• Il produttore non si assume alcuna responsabilità per le conseguenze di eventuali errori causati da fattori sui quali non ha controllo. Inoltre il produttore non assicura la validità e correttezza delle informazioni fornite se al software e all'apparecchiatura citati in questo manuale sono state apportate modifiche da parte di terze persone.
• Nell'impegno di migliorare costantemente la qualità dei propri prodotti, il produttore si riserva la facoltà di variare in qualsiasi momento le informazioni del

presente manuale.

• Nel caso il significato di una o più informazioni di questo manuale non fosse comprensibile, l'utente deve contattare il rivenditore o il produttore per i chiarimenti necessari prima di effettuare qualsiasi operazione.

1.2. AVVERTENZE PER L'INSTALLAZIONE

• Non utilizzare l'apparecchio prima che sia completamente installato.
• L'apparecchio deve essere installato da personale qualificato. Il produttore non è responsabile per eventuali danni che potrebbero essere causati da difetti di posizionamento e installazione da parte di personale non qualificato.
• Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di difetti, non utilizzare l'apparecchio e contattare immediatamente il servizio di assistenza tecnica autorizzato. I materiali utilizzati per l'imballaggio (nylon, graffette, polistirolo, ecc.) possono essere pericolosi per i bambini e devono essere raccolti e rimossi immediatamente.
• Proteggere l'apparecchio dagli agenti atmosferici. Non esporlo a sole, pioggia, neve, polvere o umidità eccessiva.
• I materiali intorno all'apparecchio (per esempio i mobili) devono essere in grado di sopportare una temperatura minima di 100°C.
• Prestare attenzione durante il trasporto del prodotto poiché è pesante. È necessario valutare il numero di persone e le attrezzature necessarie. Indossare sempre guanti protettivi.
• L'apparecchio non deve essere installato

dietro a una porta decorativa, per impedire il surriscaldamento.

1.3. PRECAUZIONI DURANTE L'USO

• Quando si usa il forno per la prima volta, si potrebbe notare un leggero odore. Questo è perfettamente normale ed è causato dai materiali isolanti sugli elementi riscaldanti. Prima di utilizzare il forno per la prima volta, suggeriamo di lasciarlo vuoto e impostarlo alla massima temperatura per 45 minuti. Assicurarsi che l'ambiente in cui è installato il prodotto sia ben ventilato.
• Fare attenzione quando si apre lo sportello del forno durante o dopo la cottura. Il vapore caldo che fuoriesce dal forno può provocare ustioni.
• Non collocare materiali infiammabili o combustibili vicino o nell'apparecchio quando è in funzione. Utilizzare sempre guanti da forno per estrarre e inserire il cibo nel forno.
• In nessun caso il forno deve essere rivestito con fogli di alluminio: potrebbe verificarsi surriscaldamento. Non posizionare piatti o teglie direttamente sulla base del forno durante la cottura. La base si scalda molto e si rischia di danneggiare gli oggetti.

Non lasciare incustodito l'apparecchio quando si cucina con oli o grassi. Questi possono prendere fuoco in condizioni di riscaldamento eccessivo. Non versare MAI acqua sulle fiamme causate da olio o grassi.

• Se il prodotto non viene utilizzato per un lungo periodo di tempo, spegnere l'interruttore generale di alimentazione. Assicurarsi che le manopole di controllo

dell'apparecchio siano sempre nella posizione "0" (arresto) quando l'apparecchio non è in uso.

• I vassoi si inclinano quando vengono estratti. Fare attenzione a non versare o lasciare cadere cibi caldi quando vengono rimossi dal forno.
• Non collocare nulla sullo sportello del forno quando è aperto. Questo potrebbe sbilanciare il forno o danneggiare lo sportello.
• Non appendere asciugamani, strofinacci o panni sull'apparecchio o sulle sue maniglie.

1.4. PRECAUZIONI PER LA PULIZIA E LA MANUTENZIONE

• Prima di eseguire qualsiasi operazione di pulizia o manutenzione assicurarsi che l'alimentazione elettrica dell'apparecchio sia disattivata.
• Non rimuovere le manopole di controllo per pulire il pannello dei comandi.
• Per mantenere l'efficienza e la sicurezza del vostro apparecchio, raccomandiamo di utilizzare sempre parti di ricambio originali e di contattare il servizio di assistenza tecnica autorizzato quando necessario.

Dichiarazione di conformità CE

CE Dichiariamo che i nostri prodotti soddisfano le Direttive, le Decisioni e i Regolamenti Europei applicabili nonché i requisiti elencati nelle norme alle quali si fa riferimento.

Questo apparecchio è stato progettato per essere utilizzato solo per uso come cucina domestica. Qualsiasi altro uso (come il riscaldamento di una stanza) è improprio e pericoloso.

Le istruzioni operative si riferiscono a diversi modelli. Si potrebbero notare differenze tra queste istruzioni e il modello in vostro possesso.

2. INSTALLAZIONE E PREPARAZIONE PER L'USO

PERICOLO: questo apparecchio deve essere installato dal servizio di assistenza tecnica autorizzato o da un tecnico qualificato, secondo le istruzioni contenute in questo manuale e in conformità con le normative locali vigenti.

• L'installazione non corretta può causare danni e lesioni per i quali il produttore non si assume alcuna responsabilità e invalidare la garanzia.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (tensione e frequenza elettrica) e le regolazioni dell'apparecchio siano compatibili. Le condizioni relative alla regolazione di questo apparecchio sono indicate sull'etichetta. Devono essere rispettate le leggi, le ordinanze, le direttive e le norme vigenti nel paese di utilizzo (norme di sicurezza, riciclaggio appropriato in conformità alle normative, ecc.).

2.1. ISTRUZIONI PER L'INSTALLATORE Istruzioni generali

• Dopo aver rimosso il materiale di imballaggio dall'apparecchio e dai suoi accessori, assicurarsi che l'apparecchio non sia danneggiato. Se si sospetta un qualsiasi danno, non utilizzarlo e

contattare immediatamente il servizio di assistenza tecnica autorizzato o un tecnico qualificato.

• Assicurarsi che non vi siano materiali infiammabili o combustibili nelle immediate vicinanze, come tende, olio, panni ecc. che potrebbero incendiarsi.
• Il piano di lavoro e i mobili che circondano l'apparecchio devono essere realizzati con materiali resistenti a temperature superiori a 100°C. L'apparecchio non deve essere installato direttamente sopra una lavastoviglie, un frigorifero, un congelatore, una lavatrice o un'asciugatrice.

2.2. INSTALLAZIONE DEL FORNO

L'apparecchio viene fornito con kit di installazione e può essere installato in un piano. Di seguito sono riportate le dimensioni per l'installazione del forno.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 G min. (mm)	555
C (mm)	595 H/I min. (mm)	600/590
D (mm)	575 J/K min. (mm)	5/10
E (mm)	574

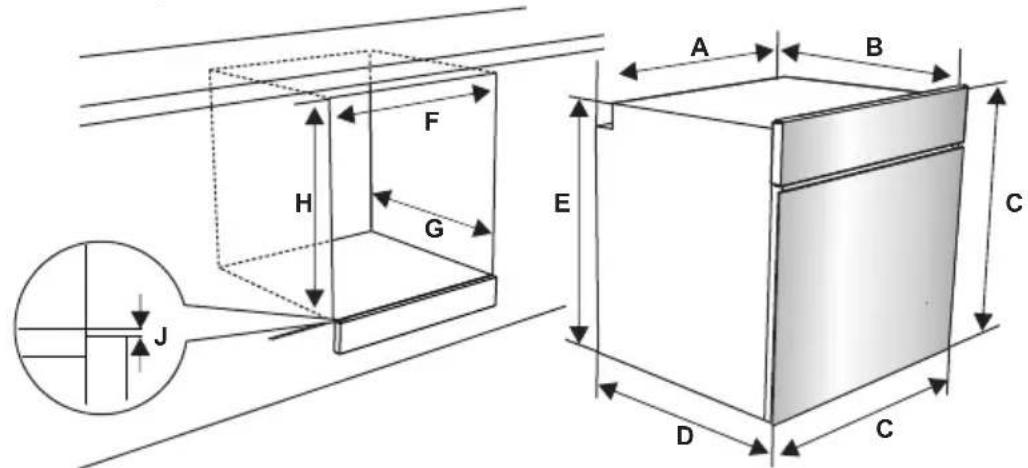

Installazione sotto un piano di lavoro

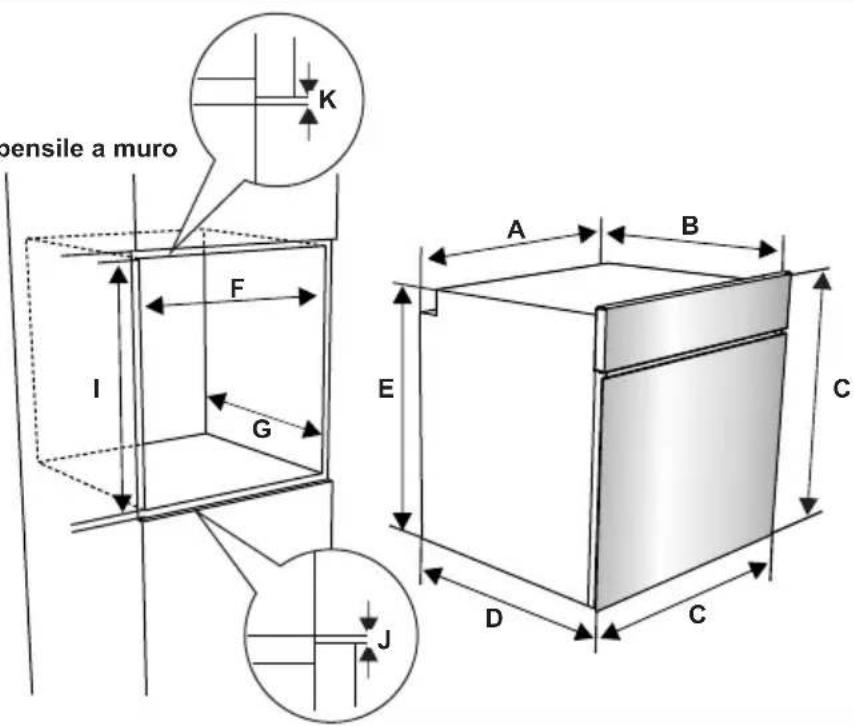

Installazione in un pensile a muro

• Dopo aver effettuato i collegamenti elettrici, inserire il forno nel mobile spingendolo in avanti. Aprire lo sportello del forno e inserire 2 viti nei fori posti sul telaio del forno. Quando il telaio dell'apparecchio si trova a contatto con la superficie in legno del mobile, stringere le viti.

2.3. COLLEGAMENTO ELETTRICO E SICUREZZA

PERICOLO: Il collegamento elettrico di questo apparecchio deve essere eseguito da un tecnico autorizzato o da un elettricista qualificato, secondo le istruzioni contenute in questo manuale e nel rispetto delle normative locali vigenti.

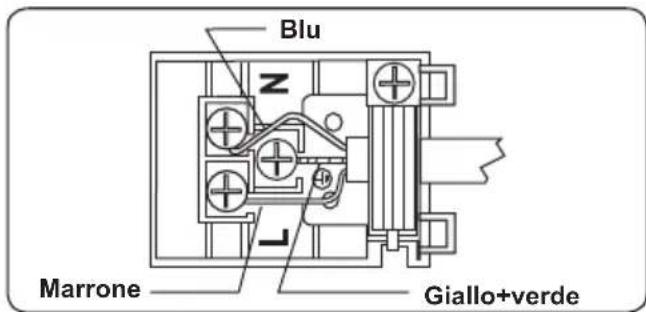

PERICOLO: L'APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.

• Prima di collegare l'apparecchio alla rete elettrica, è necessario verificare la tensione nominale dell'apparecchio (stampigliata sulla

targhetta identificativa dell'apparecchio) per verificare la corrispondenza alla tensione di rete disponibile, e il cablaggio elettrico di rete deve essere in grado di gestire la potenza dell'apparecchio (indicata anch'essa sulla targhetta identificativa).

• Durante l'installazione, assicurarsi che vengano utilizzati cavi isolati. Una connessione errata potrebbe danneggiare l'apparecchio. Se il cavo di alimentazione è danneggiato e deve essere sostituito, questo deve essere effettuato da personale qualificato. Non utilizzare adattatori, prese multiple e/o prolunghe.
• Il cavo di alimentazione deve essere tenuto lontano dalle parti calde dell'apparecchio e non deve essere piegato o compresso. In caso contrario, il cavo potrebbe danneggiarsi causando un cortocircuito.
• Se l'apparecchio non è collegato alla rete tramite una spina, è necessario utilizzare un morsetto connettore (con una distanza dei contatti di almeno 3 mm) per soddisfare le norme di sicurezza.
• L'apparecchio è progettato per una tensione di rete di 220-240 V ~ e 380-415 V 3N ~. Nel caso la tensione di rete fosse diversa, contattare il servizio di

assistenza autorizzato o un elettricista qualificato.

• Il cavo di alimentazione (H05VV-F) deve essere sufficientemente lungo da poter essere collegato all'apparecchio, anche quando questo si trova fuori, al di fronte del suo alloggiamento. Assicurarsi che tutti i collegamenti siano adeguatamente serrati.
• Fissare il cavo di alimentazione nel fermacavo e quindi chiudere il coperchio. I collegamenti della morsettiera sono riportati sulla morsettiera stessa.

3. CARATTERISTICHE DEL PRODOTTO

Importante: le specifiche del prodotto variano e l'aspetto dell'apparecchio potrebbe essere diverso da quello illustrato nelle figure seguenti.

Elenco delle parti

1. Pannello dei comandi
2. Maniglia dello sportello forno
3. Sportello forno

Pannello dei comandi

1. Timer
2. Manopola di controllo delle funzioni forno
3. Manopola del termostato forno

4. USO DEL PRODOTTO

Funzioni del forno

• Le funzioni del forno potrebbero essere diverse a seconda del modello del prodotto.

Funzione scongelamento: le spie del forno si accendono e la ventola si attiva. Per utilizzare la funzione di scongelamento,

posizionare i cibi surgelati nel forno su un ripiano posto nel terzo alloggiamento dal basso. Si consiglia di posizionare una teglia sotto il cibo da scongelare per raccogliere l'acqua dal ghiaccio che si scioglie. Questa funzione non consente di cuocere al forno il cibo, ma aiuta solo a scongelarlo.

Funzione Turbo: il termostato e le spie del forno si accendono, e l'elemento riscaldante ad anello e la ventola si attivano. La funzione turbo distribuisce

uniformemente il calore nel forno, assicurando che tutti i cibi su tutti i ripiani cuociano in modo uniforme. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione.

Funzione riscaldamento inferiore: il termostato del forno e le spie si accendono ed entra in funzione l'elemento riscaldante inferiore. La funzione di

Il riscaldamento inferiore è ideale per riscaldare la pizza poiché il calore sale dal fondo del forno e riscalda il cibo. Questa funzione è più appropriata per riscaldare i cibi anziché cuocerli.

Funzione cottura statica: il termostato del forno e le spie si accendono, ed entrano in funzione gli elementi riscaldanti inferiore e superiore. La funzione di cottura statica

emette calore, garantendo una cottura uniforme del cibo. Questo è l'ideale per cuocere dolci, torte, pasta al forno, lasagne e pizza. Con questa funzione si consiglia di preriscaldare il forno per 10 minuti ed è meglio utilizzare un solo ripiano alla volta.

Funzione cottura ventilata: il termostato del forno e le spie si accendono, ed entrano in funzione gli elementi riscaldanti inferiore e superiore, e la ventola.

Questa funzione è utile per la pasticceria da forno. La cottura viene effettuata alla resistenza inferiore e superiore all'interno del forno, e alla ventola che garantisce la circolazione dell'aria conferendo un effetto leggermente grigliato al cibo. Si consiglia di preriscaldare il forno per circa 10 minuti.

Funzione Pizza: il termostato del forno e le spie si accendono, ed entrano in funzione gli elementi riscaldanti inferiore e ad anello e la ventola. Questa

funzione è ideale per cuocere alimenti, come la pizza, in modo uniforme in breve tempo. La ventola distribuisce uniformemente il calore nel forno, e la resistenza inferiore garantisce la cottura del cibo.

Funzione grill rapido: il termostato del forno e le spie si accendono ed entrano in funzione gli elementi riscaldanti superiore e del grill. Questa funzione è

utilizzata per grigliare più velocemente e per grigliare alimenti con una superficie più ampia, come la carne. Utilizzare i ripiani superiori del forno. Spennellare leggermente la griglia con olio per impedire agli alimenti di attaccarsi e posizionare il cibo al centro della griglia. Posizionare sempre una teglia sotto il cibo per raccogliere eventuali gocce di olio o grasso. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione.

Pericolo: durante la grigliatura, lo sportello del forno deve essere chiuso. La temperatura del forno deve essere impostata su 190°C

Funzione doppio grill ventilato: il termostato del forno e le spie si accendono ed entrano in funzione il grill, gli elementi riscaldanti superiori e la ventola.

Questa funzione è utilizzata per grigliare

velocemente cibi spessi e per grigliare cibi con una grande superficie. Entrambi gli elementi superiori e del grill funzioneranno insieme alla ventola per assicurare una cottura uniforme. Utilizzare i ripiani superiori del forno. Spennellare leggermente la griglia con olio per evitare che gli alimenti si attacchino e posizionare il cibo al centro della griglia. Posizionare sempre una teglia sotto il cibo per raccogliere eventuali gocce di olio o grasso. Si consiglia di preriscaldare il forno per circa 10 minuti quando si utilizza questa funzione.

Pericolo: durante la grigliatura, lo sportello del forno deve essere chiuso e la temperatura del forno deve essere impostata su 190 °C.

Funzione 3D

Il termostato del forno e le spie di avviso si accendono e l'elemento di riscaldamento ad anello, l'elemento di riscaldamento superiore,

l'elemento di riscaldamento inferiore e la ventola entrano in funzione. La funzione 3D disperde in modo uniforme e rapido il calore all'interno del forno, al fine di ottenere una cottura uniforme delle pietanze su tutte le rastrelliere. Il tempo di cottura sarà più breve rispetto alle altre funzioni. Si consiglia un preriscaldamento del forno di circa 10 minuti.

Inoltre, questa funzione renderà i vostri prodotti da forno più morbidi e soffici.

Funzione Vap Clean: impostare la funzione del forno e il termostato sul simbolo della funzione Vap Clean. Versare 200-250 ml di acqua

(circa 1 tazza) nella teglia piccola sulla base del forno. Vap Clean funzionerà per circa 30-60 minuti e preparerà il forno in modo che possa essere facilmente pulito. Tabella di cottura

Funzione	Alimento
Statico	Sfoglia 2-3-4	170-190 35	-45
	Torte 2-3-4	170-190 30	40
	Biscotti 2-3-4	170-190 30	-40
	Stufato 2 175	5-200 40-50
	Pollo 2-3-4	200 45-60
Ventilato	Sfoglia 1 - 2	170-190 25	-35
	Torte 2-3-4	150-170 25	35
	Biscotti 2-3-4	150-170 25	-35
	Stufato 2 175	5-200 40-50
	Pollo 2-3-4	200 45-60
Turbo	Sfoglia 2-3-4	170-190 35	-45
	Torte 2-3-4	150-170 30	40
	Biscotti 2-3-4	150-170 25	-35
	Stufato 2 175	5-200 40-50
Grigliatura	Polpette alla griglia	7 200	10-15
	Pollo *	190 50	60
	Braciole 6-7	200	15-25
	Bistecche di manzo	6-7	200 15-	25

*Se disponibile, cuocere con lo spiedo per pollo arrosto.

4.1. USO DEL PROGRAMMATORE

Descrizione delle funzioni
	Scongelamento		Doppio grill	A	Cottura automatica	stop	Arresto sonda carne
	Funzione turbo	Funzione 3D			Barra temperatura		Sonda carne
	Funzione inferiore		Funzione pulizia		Termostato Tempo di cottura
	Funzione inferiore superiore	BBB	Display temperature	-	Meno		Tempo di fine cottura
	Funzione statica	BB:BB	Display tempo	Più Canta minuti
	Funzione pizza	Modalita Blocco tasti Lampacina
	Doppio grill

Regolazione dell'ora

Quando il forno viene acceso per la prima volta dopo l'installazione, lampeggerà sul display "0.00". Premere il sensore del tasto "L" o i tasti "+" e "-" contemporaneamente. Sul display lampeggeranno i due punti ".". È possibile regolare e impostare l'ora utilizzando i sensori dei tasti "+" e "-". L'ora deve essere impostata per abilitare l'uso delle funzioni del forno.

Regolazione del tempo di cottura

Regolazione del contaminuti

Per impostare il timer del contaminuti, premere il sensore del tasto di avviso acustico "□". "0.00" apparirà sul display del timer e il simbolo "□" lampeggerà. Mentre il simbolo "□" lampeggia, utilizzare i sensori dei tasti "+" o "-" per regolare l'intervallo desiderato. Dopo aver completato l'impostazione dell'intervallo di tempo, attendere finché il simbolo "□" smette di lampeggiare e rimane illuminato. Il contaminuti con avviso acustico sarà quindi impostato.

Quando il timer raggiungerà lo zero, verrà emesso un segnale acustico e il simbolo "□" lampeggerà sul display. La pressione dei tasti "+" o "-" interromperà l'avviso acustico e determinerà lo spegnimento del simbolo sul display.

Regolazione della durata cottura

Questa funzione permette di cucinare per un periodo di tempo prefissato. Preparare il

cibo da cucinare e metterlo nel forno. Quindi, selezionare la funzione di cottura desiderata e la temperatura. Premere il sensore del tasto "L" finché sul display del timer non vengono visualizzati il simbolo di durata della cottura. Il timer si trova in questa condizione, impostare il tempo di cottura desiderato utilizzando i sensori dei tasti "+" e "-". Dopo aver impostato il periodo di cottura richiesto, sullo schermo del display del timer appare "A". Una volta completata la regolazione, attendere fino a quando viene visualizzata l'ora corrente e finché il simbolo di durata della cottura non rimane illuminato fisso.

Quando il timer raggiungerà lo zero, il forno si spegnerà, verrà emesso un segnale acustico e il simbolo "A" lampeggerà sul display. Premere un qualsiasi tasto sull'unità di controllo per interrompere il segnale acustico, e "A" continuerà a lampeggiare. Premere contemporaneamente i tasti "+" e "-" per uscire dalla modalità A.

Regolazione del tempo di fine cottura

Questa funzione viene utilizzata per iniziare la cottura dopo un dato periodo di tempo e per una specifica durata. Preparare il cibo da cucinare e metterlo nel forno. Quindi, selezionare la funzione di cottura desiderata e la temperatura.

Premere il sensore del tasto "L" finché sul display del timer non vengono visualizzati il simbolo di durata della cottura e "A". Mentre il timer si trova in questa

condizione, impostare il tempo di cottura desiderato utilizzando i sensori dei tasti "+" e "-". Quindi, premere il sensore del tasto "L" finché non viene visualizzato il simbolo "A", e l'ora corrente e il simbolo di durata della cottura lampeggeranno. Mentre il timer si trova in questa condizione, regolare il tempo di cottura utilizzando i tasti "+" e "-". Una volta completata la regolazione, attendere fino a quando l'ora corrente e il simbolo "A" non smettono di lampeggiare e rimangono illuminati sul display del timer. Il forno calcolerà il tempo di funzionamento deducendo il periodo di cottura dal tempo di fine cottura impostato, raggiunto il quale smetterà di funzionare. Il timer emetterà un segnale acustico e "A" continuerà a lampeggiare. La pressione di un qualsiasi tasto interromperà il segnale acustico. Premere contemporaneamente i pulsanti "+" e "-" per uscire dalla modalità "A".

Regolazione del suono del timer digitale

Premere e tenere premuto il sensore del tasto "-" fino a sentire un segnale acustico. Dopodiché, ad ogni pressione successiva del tasto "-", verrà emesso un segnale acustico diverso. Esistono tre diversi tipi di segnale acustico. Selezionare quello desiderato e non premere altri tasti. Dopo un breve periodo, il segnale acustico selezionato verrà salvato.

Funzione di blocco tasti

Il blocco tasti viene utilizzato per evitare modifiche involontarie alle impostazioni del forno. Premere e tenere premuto il tasto "°" fino a quando non viene visualizzato il simbolo del blocco tasti sullo schermo del display. Per disattivare il blocco tasti, premere e tenere premuto il pulsante "°" finché il simbolo del blocco tasti scompare dal display.

Mentre il blocco tasti è attivo, solo il tasto di accensione sarà applicabile e tutti gli altri tasti rimarranno bloccati.

Se non c'è alcuna attività del forno per 6 ore mentre il forno è in funzione, il forno si spegnerà automaticamente.

4.2. ACCESSORI

Griglia Easyfix

Pulire gli accessori con cura usando acqua calda, detergente e un panno morbido pulito al primo utilizzo.

• Inserire l'accessorio nella corretta posizione all'interno del forno.
• Lasciare almeno 1 cm di spazio tra la copertura della ventola e gli accessori.
• Fare attenzione a rimuovere stoviglie e/o accessori dal forno. I pasti caldi o gli accessori possono provocare ustioni. Gli accessori potrebbero deformarsi per il calore. Una volta che si sono raffreddati, riprenderanno il loro aspetto e le loro prestazioni originali. Vassoi e griglie possono essere posizionati in qualsiasi livello da 1 a 7.
• La guida telescopica può essere posizionata nei livelli T1 e T2.
• Il livello 3 è consigliato per la cottura a singolo livello.
• Il livello T2 è consigliato per la cottura a singolo livello con guide telescopiche.
• Il livello 2 e il livello 4 sono consigliati per la cottura su doppio livello.
• La griglia girarrosto deve essere posizionata al livello 3.
• Il livello T2 viene usato per la griglia girarrosto con le guide telescopiche.

Gli accessori possono variare a seconda del modello acquistato.

Teglia fonda

La teglia fonda è la scelta migliore per cucinare stufati.

Inserire la teglia in qualsiasi guida e spingerla fino in fondo per assicurarsi che sia posizionata correttamente.

PRIMO NEL MONDO

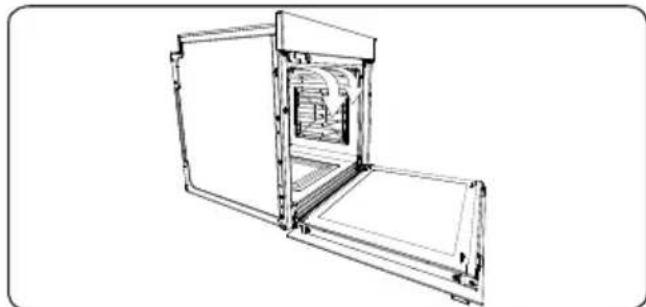

Sistema di protezione dall'aria calda nei forni integrati

Il sistema brevettato di protezione dall'aria calda impedisce all'aria calda di raggiungere l'utilizzatore creando una cortina d'aria quando viene aperto lo sportello del forno.

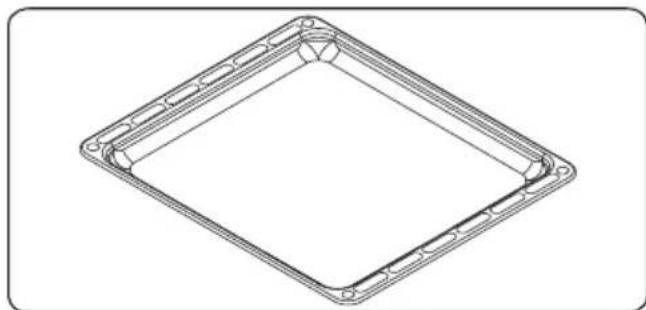

Teglia piatta

La teglia piatta è l'ideale per la pasticceria. Inserire la teglia in qualsiasi guida e spingerla fino in fondo per assicurarsi che sia posizionata correttamente.

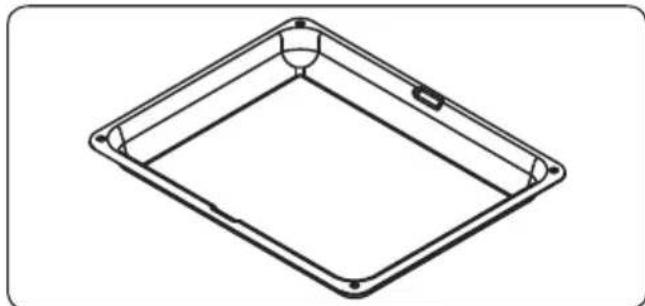

Teglia piccola

La teglia piccola è ideale per la pasticceria da forno.

Collocare la teglia al centro di una griglia metallica.

Griglia con guida telescopica Easyfix a mezza estensione

La mezza guida telescopica si estende verso l'esterno fino a metà strada per permettere un facile accesso al cibo.

Guide telescopiche

Pulire gli accessori con cura usando acqua calda, detergente e un panno morbido pulito al primo utilizzo.

• Sulla guida telescopica ci sono i supporti di fissaggio che permettono di rimuoverla per la pulizia e lo spostamento.
• Rimuovere il carrello laterale. Consultare la sezione "Rimozione della griglia."

• Appendere i supporti di fissaggio superiore della guida telescopica sul filo di riferimento del livello della griglia laterale e premere contemporaneamente i supporti di fissaggio finché non si sente chiaramente uno scatto.
• Per rimuoverlo, reggere la superficie frontale della guida e seguire le istruzioni precedenti in ordine inverso.

Griglia metallica

La griglia metallica è ideale per grigliare o per lavorare alimenti in contenitori adatti al forno.

AVVERTENZA

Posizionare correttamente la griglia su qualsiasi guida corrispondente nella cavità del forno e spingerla fino in fondo.

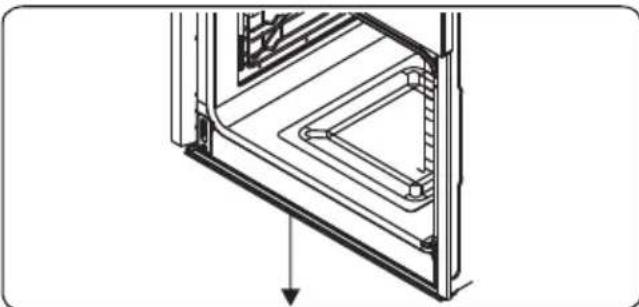

Raccoglitore dell'acqua

In alcuni casi, durante la cottura potrebbe apparire della condensa sul vetro interno dello sportello del forno. Questo non è un malfunzionamento del prodotto.

Aprire lo sportello del forno in posizione di

grigliatura e lasciarlo in questa posizione per 20 secondi.

L'acqua gocciolerà verso il raccoglitore. Raffreddare il forno e pulire l'interno dello sportello con un panno asciutto. Questa procedura deve essere eseguita regolarmente.

5. PULIZIA E MANUTENZIONE

5.1 PULIZIA

PERICOLO: prima di eseguire la pulizia, spegnere l'apparecchio e lasciarlo raffreddare.

Istruzioni generali

• Controllare se i prodotti per la pulizia sono appropriati e consigliati dal produttore prima dell'uso sull'apparecchio.
• Utilizzare detergenti in crema o liquidi che non contengano particelle. Non utilizzare creme caustiche (corrosive), polveri detergenti abrasive, pagliette metalliche o utensili duri poiché possono danneggiare le superfici della cucina.

Non utilizzare detergenti che contengono particelle in quanto possono graffiare il vetro, le parti e/o verniciate dell'apparecchio.

• In caso di versamento di liquidi, pulirli immediatamente per evitare che le parti si danneggino.

Non utilizzare pulitori a vapore per pulire qualsiasi parte dell'apparecchio.

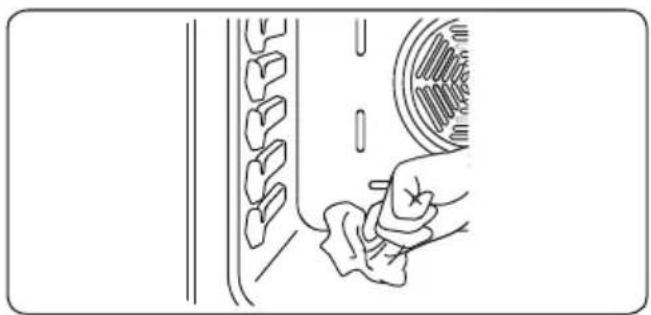

Pulizia dell'interno del forno

• Si consiglia di pulire l'interno dei forni smaltati quando il forno è caldo.
• Dopo ogni utilizzo, pulire il forno con un panno morbido imbevuto di acqua saponata. Pulire quindi nuovamente il forno con un panno umido e asciugarlo.
• Per pulire completamente il forno potrebbe essere necessario utilizzare occasionalmente un detergente liquido.

Pulizia catalitica

All'interno della cavità del forno sono installati i rivestimenti catalitici, costituiti da pannelli opachi di colore chiaro situati lateralmente e/o sul retro del forno. Il loro compito è quello di raccogliere eventuali residui di grasso e olio durante la cottura. Il rivestimento si auto-pulisce assorbendo grassi e oli e bruciandoli riducendoli in cenere, la quale può essere facilmente rimossa dalla base del forno con un panno umido. Il rivestimento deve essere poroso per rimanere efficace. Il rivestimento potrebbe scolorirsi con l'età.

Una grande quantità di grasso sul rivestimento potrebbe ridurne l'efficienza. Per ovviare a questo problema, impostare il forno alla massima temperatura per circa 10 - 20 minuti. Dopo che il forno si è raffreddato, asciugare la base del forno.

Si raccomanda di non effettuare la pulizia manuale dei rivestimenti catalitici. Si verificano danni se si utilizza una paglietta metallica saponata o altri abrasivi. Inoltre, si raccomanda di non utilizzare detergenti spray sui rivestimenti. Le pareti di un rivestimento catalitico possono diventare inefficienti a causa dell'eccesso di grasso. Il grasso in eccesso può essere rimosso con un panno morbido o una spugna imbevuta di acqua calda, e il ciclo di pulizia può essere eseguito come descritto sopra.

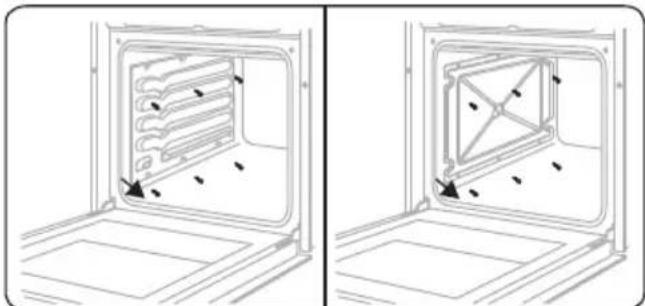

Rimozione del rivestimento catalitico

Per rimuovere il rivestimento catalitico, rimuovere le viti che fissano ciascun pannello catalitico al forno.

Pulizia delle parti in vetro

• Pulire regolarmente le parti in vetro dell'apparecchio. Utilizzare un detergente per vetri per pulire l'interno e l'esterno delle parti in vetro. Quindi sciacquare e asciugarle accuratamente con un panno asciutto.

Pulizia delle parti in acciaio inossidabile (se disponibili)

• Pulire regolarmente le parti in acciaio inossidabile dell'apparecchio.
• Pulire le parti in acciaio inossidabile con un panno morbido imbevuto di sola acqua. Quindi asciugarle accuratamente con un panno asciutto.

Non pulire le parti in acciaio inossidabile quando sono ancora calde a seguito della cottura.

Non lasciare aceto, caffè, latte, sale, acqua, limone o succo di pomodoro a lungo sull'acciaio inossidabile.

Pulizia di superfici verniciate (se disponibile)

Macchie di pomodoro, pasta di pomodoro, ketchup, limone, derivati dell'olio, latte, alimenti zuccherini, bevande zuccherate e caffè devono essere pulite immediatamente con un panno imbevuto in acqua calda. Nel caso in cui tali macchie non siano pulite ma siano lasciate seccare sulle superfici su cui si trovano, NON devono essere sfregate con oggetti rigidi (oggetti a punta, pagliette di plastica e acciaio, spugne per piatti che potrebbero danneggiare la superficie) oppure agenti di pulizia contenenti alti livelli di alcol, prodotti per la rimozione delle macchie, sgrassanti, sostanze chimiche abrasive per superfici. In caso contrario, le superfici verniciate a polvere potrebbero subire corrosione e potrebbero crearsi delle macchie. Il produttore non sarà ritenuto responsabile per danni causati dall'uso inappropriato di prodotti o

metodi di pulizia.

Rimozione del vetro interno

È necessario rimuovere il vetro dello sportello del forno prima di pulirlo come mostrato di seguito.

1. Spingere il vetro in direzione B e rilasciarlo alla staffa di posizionamento (x). Estrarre il vetro in direzione A.

Per inserire il vetro interno:

1. Spingere il vetro verso e sotto la staffa di posizionamento (y), in direzione B.

1. Posizionare il vetro sotto la staffa di posizionamento (x) in direzione C.

Se lo sportello del forno è a triplo vetro, il terzo strato di vetro può essere rimosso allo stesso modo del secondo vetro.

Rimozione della griglia metallica

Per rimuovere la griglia, tirarla come mostrato in figura. Dopo averla sganciata dalle clip (a), sollevarla.

5.2. MANUTENZIONE

AVVERTENZA: la manutenzione di questo apparecchio deve essere eseguita esclusivamente dal servizio di assistenza tecnica autorizzato o da un tecnico qualificato.

Sostituzione della lampada del forno

AVVERTENZA: spegnere l'apparecchio e lasciarlo raffreddare prima di sostituire la lampadina.

Rimuovere la lente di vetro, quando si rimuove la lampadina. Inserire la nuova lampadina (resistente a 300°C) in sostituzione della lampadina rimossa (230 V, 15-25 Watt, tipo E14). Riposizionare la lente di vetro e il forno è pronto per l'uso.

La lampada è progettata specificamente per l'uso in apparecchi di cottura domestici. Non è adatta per l'illuminazione di ambienti domestici.

6. RISOLUZIONE DEI PROBLEMI E TRASPORTO

6.1. RISOLUZIONE DEI PROBLEMI

Se dopo aver verificato i seguenti passaggi di base per la risoluzione dei problemi si verificano più problemi con l'apparecchio, contattare il servizio di assistenza tecnica autorizzato o un tecnico qualificato.

Problema Possibile cause Soluzione
Il forno non si accende. L'alimentazione è disattivata.	Controllare se l'alimentazione è presente.Controllareanche che altriete elettrodomestici della cucina funzionino.
Nessun riscaldamento o il forno non diventa caldo.	Il controllo della temperatura del forno è impostato in modo errato.Lo sportello del forno è rimasto aperto.	Controllare che la manopola di controllo della temperatura del forno sia impostata correttamente.
La lampada del forno (se disponibile) non si accende.	La lampada è guasta.L'alimentazione elettrica è scollegata o disattivata.	Sostituire la lampada secondo le struzioni.Assicurarsi che l'alimentazione elettrica alla presa a muro sia attiva.
La cottura non è uniforme all'interno del forno.	I ripiani del forno non sono posizionati correttamente.	Controllare che vengano utilizzato le temperature e le posizioni del ripiano raccomandate.Non aprire spesso lo sportello a meno che non si cucinino cibi che devono essere girati.Se si aprere spesso lo sportello, la temperature interna sarea inferiore e ciò potrebbe influire sui risultati di cottura.
I tasti del timer non possono essere premuti correttamente.	C'è del materiale estraneo incastrato tra i tasti del timer.Modelli touch: c'è dell'umidità sul pannello comandi.Empostata la funzione di blocco tasti.	Rimuovere il materiale estraneo e riprovare.Rimuovere l'umidità e riprovare.Controllare se è impostata la funzione di blocco tasti.
La ventola del forno (se disponibile) è rumorosa.	Le mensole del forno vibrano.	Controllare che il forno sia a livello.Controllare che i ripiani e tutti gli articoli per la cottura non vibrino o siano in contatto con il pannello posteriore del forno.

6.2. TRASPORTO

Se è necessario trasportare il prodotto, utilizzare l'imballaggio originale del prodotto e trasportarlo nella sua scatola. Attenersi agli indicatori di trasporto sulla scatola. Fissare con nastro adesivo tutte le parti mobili del prodotto per evitare di danneggiarlo durante il trasporto.

Se non si dispone della confezione originale, preparare una scatola da trasporto in modo che l'apparecchio, in particolare le superfici esterne del prodotto, sia protetto da eventuali danni.
