MODE D'EMPLOI KH-6I19FT00-EU SHARP
FR-Déclaration de conformité
Nous déclarons que nos produits sont conformes aux Directives, Décisions et Règlementations européennes en vigueur et aux exigences visées dans les normes citées en référence.
FR: Ce symbole sur le produit ou sur l'emballage indique que ce produit ne doit pas
être traité comme des déchets ménagers. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée pourrait autrement provoquer. Pour plus de détails concernant le recyclage de ce produit, veuillez contacter votre autorité locale, un centre de recyclage des déchets domestiques ou la boutique où vous avez acheté le produit.
Instructions de sécurité
Description de l'appareil.
Surface de cuisson et panneau de commande des plaques
Fonctionnement de l'appareil
Mise en route et à arrêt de l'appareil
Mise en route et à arrêt des zones de cuisson
Pause intelligente/Stop & Go
Indicateur de chaleur résiduelle
Fonction d'arrêt de sécurité
Verrouillage parental
Fonction minuterie
Buzzer
Fonction Booster
Astuces et conseils
Installation de l'appareil
Sécurité durant l'installation
Installation des plaques de cuisson dans un plan de travail
Raccordement électrique
Schéma de raccordement électrique
AVERTISSEMENTS DE SÉ- CURITÉ
LISEZ CES INSTRUCTIONS ENTIÈ-REMENT AVEC ATTENTION AVANT D'UTILISER VOTRE APPAREIL, ET GARDEZ-LES DANS UN EMPLACEMENT PRATIQUE POUR UNE CONSULTATION ULTÉRIEURE, SI NÉCESSAIRE.
CE MANUEL EST PRÉPARÉ POUR PLUS D'UN MODÈLE. VOTRE APPAREIL PEUT DONC NE PAS DISPOSER DE CERTAINES DES FONCTIONS DÉCRITES DANS CE MANUEL. FAITES ATTENTION AUX PASSAGES CONTENANT DES ILLUSTRATIONS DURANT VOTRE LECTURE DE CE MANUEL D'UTILISATION.
Avertissements généraux de sécurité
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou s'ils ont reçu des instructions concernant l'utilisation de cet appareil en toute sûreté
et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants non supervisés.
• AVERTISSEMENT : L'appareil et ses pièces accessibles chauffent durant l'utilisation. Faites attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil, sauf en cas de supervision continue.
- AVERTISSEMENT : La cuisson non surveillée de graisse ou d'huile sur une plaque électrique peut être dangereuse et être cause d'incendie. N'essayez JAMAIS d'éteindre un feu avec
de l'eau, mais coupez l'alimentation de l'appareil puis recouvrez les flammes, par avec un couvercle ou unecouvertureantifeu.
• AVERTISSEMENT Danger de feu : ne stockez pas d'objets sur les surfaces de cuisson.
• AVERTISSEMENT : Si la surface est craquelée, éteignez l'appareil pour éviter tout risque de choc électrique.
- Pour les plaques de cuisson à induction, les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placé sur la surface des plaque, celle-ci pouvant être chaude.
• Pour les plaques de cuisson à induction, éteignez les foyers de
cuisson en utilisant leurs commandes et non en dépendant du exdétecteur de casse- role.
- Pour les plaques incor- : porant un couvercle, toutes les traces d'ali- ments doivent être retirées du couvercle avant l'ouverture. Veuillez attendre que la surface des plaques de cuisson refroidisse avant de fermer le couvercle.
- Cet appareil n'est pas conçu pour être utilisé via un minuteur ou un système de télécommande externe.
- N'utilisez pas de nettoyeur abrasif agressif ou de grattoir métallique pour nettoyer le verre des plaques et les autres surfaces, ceux-ci pouvant rayer les surfaces et provoquer l'éclatement du
verre ou endommager la surface.
- N'utilisez pas de net-toyeur à vapeur pour nettoyer cet appareil.
- Votre appareil est fabriqué conformément aux standards et lois locales et internationales en vigueur.
- Les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service autorisés. Les travaux d'installation et de réparation effectués par des techniciens non-autorisés peuvent vous mettre en danger. Il est dangereux d'altérer ou de modifier les spécifications de l'appareil d'une quelconque manière.
- Avant l'installation, assurez-vous que les conditions locales de distribution (tension et fréquence électriques) et les exigences de l'appareil sont compatibles. Les exigences de cet appareil sont indiquées sur l'étiquette.
- ATTENTION : Cet appareil est uniquement conçu pour la cuisson des aliments dans un environnement domestique en intérieur, il ne doit pas être utilisé à d'autres dans d'autres applications, comme une utilisation non domestique, dans un environnement commercial ou pour chauffer des pièces.
- Toutes les mesures de sécurité possibles ont été prises pour assurer votre sécurité. Puisque le verre peut casser, vous devez faire attention à ne pas le rayer.
Évitez de frapper ou de heurter le verre avec des accessoires.
- Assurez-vous que le cordon d'alimentation ne soit pas coincé durant l'installation. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou par une personne similairement qualifiée pour éviter tout risque.
Avertissements d'installation
- N'utilisez pas l'appareil avant qu'il ne soit complètement installé.
- L'appareil doit être installé par un technicien autorisé et mis en service. Le fabricant n'est pas responsable de tout dommage pouvant être causé par une mise en place ou installation effectuée par des personnes non-autorisées.
- Lorsque vous déballez l'appareil, assurez-vous qu'il n'ait pas été endommagé durant le transport. En cas de défaut, n'utilisez pas l'appareil et contactez le service après-vente. Les matériaux utilisés dans l'emballage (nylon, agrafes, styrofoam, etc...) pouvant avoir des effets nocifs sur les enfants, ils doivent être collectés et éliminés immédiatement.
fins ou
- Protégez votre appareil des effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, etc...
- Les matériaux entourant l'appareil doivent être capables de supporter une température d'au moins 100°C. La température de la surface inférieure des plaques de cuisson peut augmenter durant le fonc-
tionnement. Une plaque doit donc être installée en-dessous de ce produit.
• Durant l'utilisation
- Ne placez pas de matériaux inflammables ou combustibles dans ou près de l'appareil lorsqu'il est route.
- Ne laissez pas les plaques de cuisson sans surveillance lorsque vous cuisinez avec des huiles solides ou liquides. Celles-ci peuvent prendre feu lorsqu'elles sont sou-mises à de la chaleur extrême. Ne versez jamais d'eau sur les flammes causées par l'huile. Recouvrez la casserole ou la poêle avec un couvercle afin d'étouffer la flamme s'étant développée et éteignez les plaques électriques.
- Positionnez toujours les casse-roles au-dessus du centre de la zone de cuisson, et tournez les poignées en position sécurisée afin qu'elles ne puissent pas être renversée ou attrapées.
- Si vous n'utilisez pas l'appareil pendant une période prolongée, débranchez-le. Gardez l'interrupteur principal de contrôle à l'arrêt. Assurez-vous que les boutons de commande de l'appareil soient toujours en position « 0 » lorsqu'il n'est pas utilisé.
Durant le nettoyage et l'entretien
- Coupez toujours l'appareil avant d'effectuer des opérations de nettoyage ou d'entretien. Ceci est
possible après avoir coupé l'appareil ou les interrupteurs principaux.
- POUR MAINTENIR L'EFFICACITÉ ET LA SÉCURITÉ DE VOTRE APPAREIL, NOUS VOUS RE-COMMANDONS DE TOUJOURS UTILISER DES PIÈCES DÉTA-CHÉES ORIGINALES ET DE N'APPELER QUE NOS AGENTS DE SERVICES AUTORISÉS EN CAS DE BESOIN.
DESCRIPTION DES PLAQUES DE CUISSON
Cher client,
Veuillez lire les instructions de ce guide d'utilisation avant d'utiliser la plaque de cuisson et pour une consultation ultérieure.

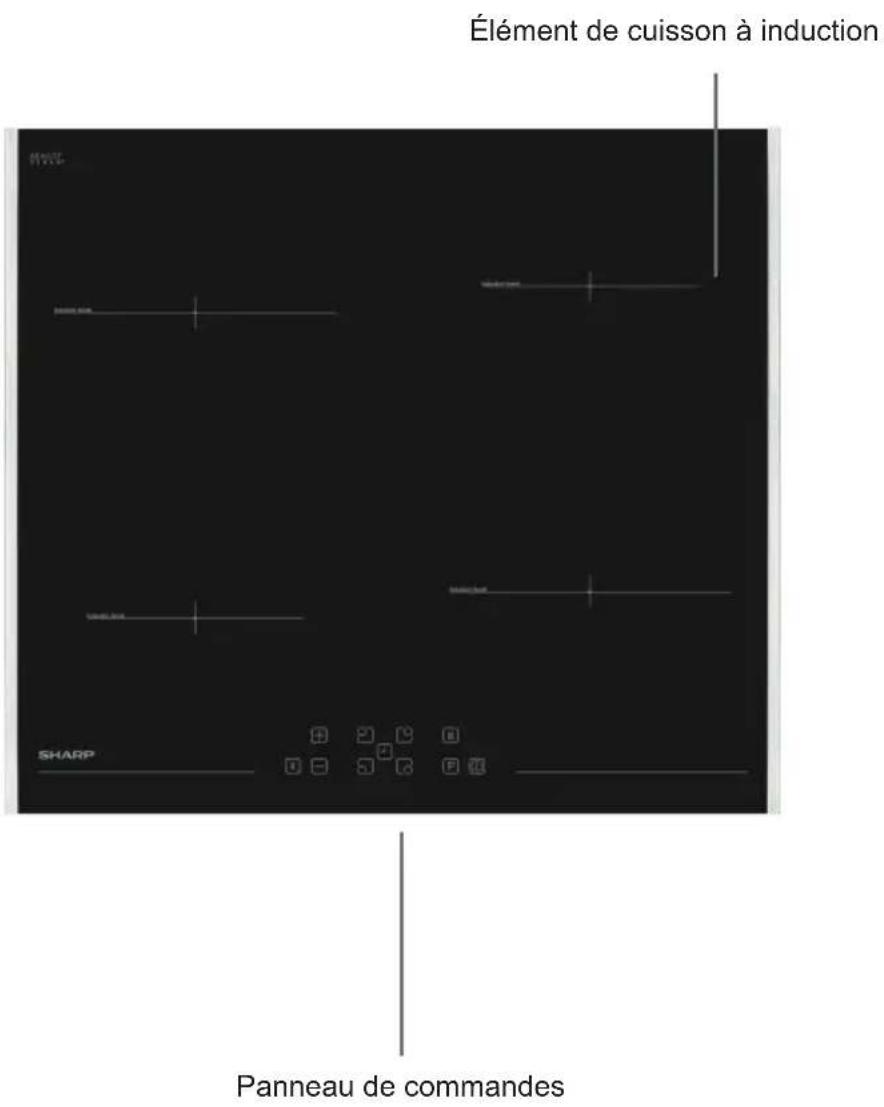

Surface de cuissons comprenant 4 foyers :


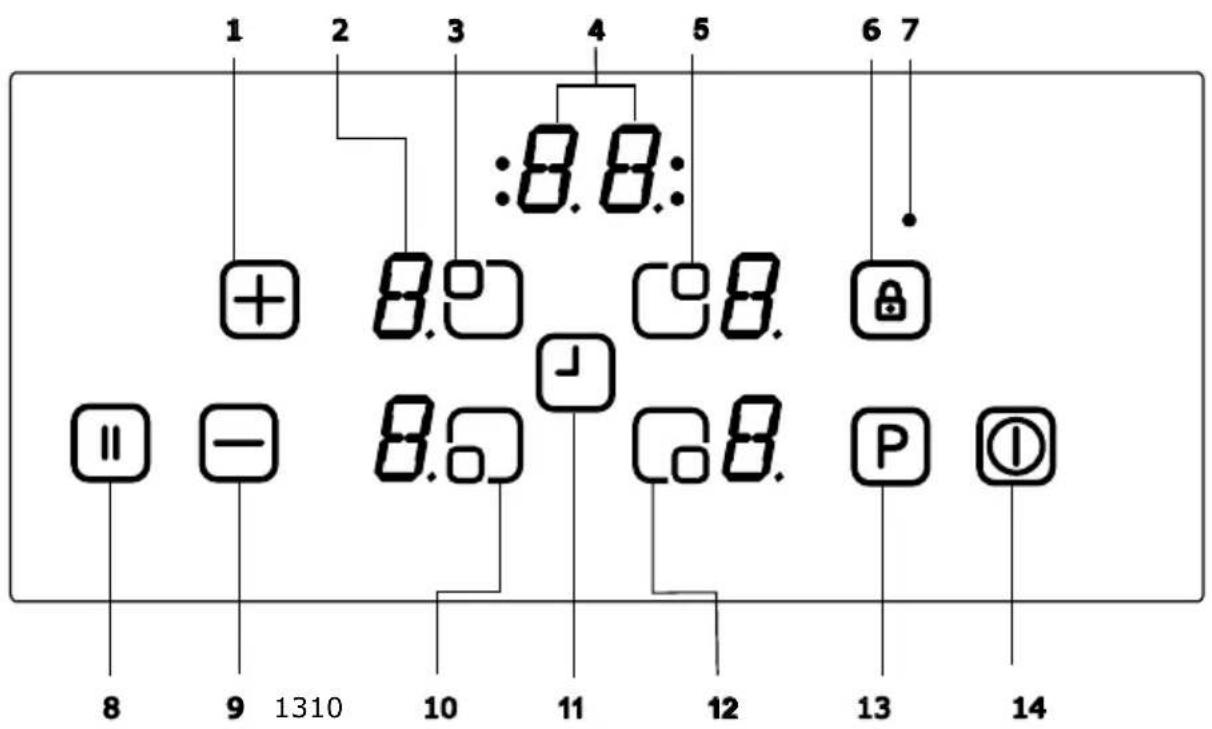

Panneau de commande pour 4 foyers :
2 - Affichage du foyer
3 - Sélection du foyer arrière gauche
4 - Affichage de la minuterie
5 - Sélection du foyer arrière droit
6 - Verrouillage des touches
7 - Symbole de verrouillage des touches
8 - Pause intelligente/Stop & Go
9 - Diminution du réglage de température / de la minuterie
10 - Sélection du foyer avant gauche
11 - Minuterie
12 - Sélection du foyer avant droite
13 - Booster
14 - Marche/Arrêt
UTILISATION DE L'APPA- REIL
Utilisez les zones de cuisson à induction avec des articles de cuisine appropriés.
Une fois l'appareil sous tension, tous les écrans s'allument pendant un instant. Lorsque cette période est écoulée, la plaque est en mode veille et prêtes à fonctionner.
La plaque est contrôlée par des détecteurs électroniques tactiles. Chaque activation du détecteur est suivie d'un signal sonore (buzzer).
Mise en marche de l'appareil :
Mettez la plaque en route en appuyant sur la touche marche/arrêt 📋. Tous les affichages de foyer présentent statique et le point situé en bas à droite clignote. (Si aucune zone n'est sélectionnée sous 20 secondes, la plaque s'éteint s'éteignent automatiquement.)
Mise à l'arrêt de l'appareil :
Vous pouvez éteindre la plaque à tout moment en appuyant sur La touche marche/arrêt à toujours priorité en mode d'arrêt.
Mise en marche des zones de cuisson :
Appuyez sur la touche de sélection du foyer que vous souhaitez utiliser. Un point statique apparait sur l'affichage du foyer sélectionner et le point clignotant disparait des autres affichages.
Sélectionnez le réglage de température en utilisant la touche d'augmentation ⊕ ou de diminution □ ou réglage
de température. Le foyer est dès à présent prêt à être utilisé. Pour accélérer l'ébullition de l'eau, sélectionner le niveau de cuisson désiré puis pressez la touche P pour activer la fonction Booster.
Mise à l'arrêt des zones de cuisson :
Sélectionnez le foyer que vous souhaitez éteindre en pressant la touche d'augmentation de la température ⊕ correspondante.
En utilisant la touche ☐, diminuez la température sur "0". (Presser les touches Ⓔ simultanément règle aussi la température sur "0".)
Si la zone de cuisson est chaude, "H" un s'affichera à la place de "0".
Mise à l'arrêt de toutes les zones de cuisson :
Pour éteindre toutes les zones de cuisson d'un seul coup, appuyez sur la touche 📋
En mode de veille, un "H" apparaitra sur toutes les zones de cuisson chaudes.
Indicateur de chaleur résiduelle :
L'indicateur de chaleur résiduelle indique que la vitre vitrocéramique est dangereusement chaude autour d'une zone de cuisson.
Une fois la zone de cuisson éteinte, l'affichage correspondant indique "H"
jusqu'à ce que la température de la zone de cuisson ne soit plus critique.
Fonction d'arrêt de sécurité :
Toutes les zones de cuisson sont éteintes après une durée maximum de fonctionnement prédéfinie si le réglage de température n'a pas été modifié. Chaque changement de la zone de cuisson fait passer la durée maximum de fonctionnement à sa valeur initiale. La durée maximum de fonctionnement dépend du niveau de température sélectionné.
Attendez que ‘F’ disparaisse pour toutes les zones, allumez la plaque en pressant Ⓐ et continuez l’utilisation.
| Réglage de température | Arrêt de sécurité après |
| 1 - 2 6 heures | |
| 3 - 4 5 heures | |
| 5 4 heures | |
| 6 - 9 1,5 heures |
Verrouillage parental :
Une fois la plaque sous tension, la fonction de verrouillage parental peut être activée. Pour activer le verrouillage parental, appuyez simultanément les touches avant d'augmentation ☐ et de diminution ☑ de la température puis appuyez sur la touche d'augmentation de la température à nouveau. "L" signifiant verrouillé ("locked") apparait dans tous les affichages de foyer et les commandes ne sont plus actives. (Si une zone de cuisson est chaude, "L" et "H"
alterneront.)
Lez zones de cuisson resteront ver-rouillées jusqu'à ce qu'elles soient dé-verrouillées, même si les commandes ont été éteintes et rallumées.
Pour désactiver le verrouillage parental, allumez d'abord la plaque. Appuyez simultanément les touches avant d'augmentation + et de diminution de la température puis appuyez sur la touche de diminution de la température a nouveau. "L" disparaitra de l'affichage et la plaque sera éteinte.
Verrouillage des touches
La fonction de verrouillage des touches permet de bloquer l'appareil et de le mettre en mode sécurisé durant le fonctionnement. Il est ainsi par exemple impossible d'augmenter les réglages de température ou autres modifications des touches. Il n'est possible que de mettre l'appareil en route.
La fonction de verrouillage est active, si la touche de verrouillage des touches est pressée pendant au moins 2 secs. Cette opération déclenche un bruit de buzzer. Après avoir pressé la touche pendant plus de 2 secs, l'indicateur de verrouillage des touches clignote et le foyer est verrouillé.
Fonction minuterie :
La fonction de minuterie dispose de deux versions :
La minuterie de rappel (1 - 99 min) :
La minuterie de rappel peut être utilisée lorsque les zones de cuisson sont à l'arrêt. L'affichage de minuterie affiche "00" avec un point clignotant.
Appuyez sur la touche de réglage de minuterie pour augmenter la durée ou appuyez sur pour diminuer la durée. La gamme de réglage est de 0 à 99 minutes. Si aucune opération n'est détectée sous 10 secondes, la minuterie de rappel sera réglé et le point clignotant disparaitra. Une fois la minuterie réglée, elle commence à se décompter.
Lorsque la durée de minuterie est écoulée, un signal sonore se déclenche et l'affichage de minuterie clignote. Le signal sonore s'arrêtera automatiquement après 30 secondes et/ou en pressant une touche quelconque.
La minuterie de rappel peut être changée ou éteinte à tout moment en utilisant la touche d'augmentation ☐ ou de diminution ☑ de la durée. Éteindre la plaque en appuyant sur la touche ☑ tout moment éteint aussi la minuterie de rappel.
Minuterie de cuisson (1 - 99 min) :
Lorsque la plaque est allumée, une minuterie indépendante peut être programmée pour chaque zone de cuisson.
Sélectionnez une zone de cuisson, puis sélectionnez le réglage de température et activez finalement la touche de réglage de minuterie
. La minuterie peut être utilisée pour programmer la mise d'une zone de cuisson à l'arrêt. Quatre LEDs sont présentes autour de la minuterie. Celles-ci indiquent pour quelle zone la minuterie a été activée.
10 secondes après la dernière opération, l'affichage de minuterie passe à la minuterie se terminant la première (lorsque plus d'une minuterie de cuisson doit être programmée)
Lorsque la minuterie s'est écoulée, un signal sonore se déclenche, l'affichage de minuterie indique "00" de manière statique et la LED de la minuterie de cuisson assignée clignote. La zone de cuisson programmée sera mise à l'arrêt et "H" s'affichera si la zone de cuisson est chaude.
Le signal sonore et la LED de minuterie clignotante s'arrêteront automatiquement après 30 secondes et/ou en appuyant sur une touche quelconque.
Buzzer :
Lorsque les plaques sont allumées, les activités suivantes seront indiquées par un son de buzzer.
Activation normale d'une touche avec un court signal sonore
Opération continue des touches pendant une longue période (plus de 10 secondes) avec un signal sonore long et intermittent
Fonction Booster :
Une zone de cuisson a été sélectionnée,
le niveau de cuisson a été réglée sur "niveau de cuisson désiré" et la touche P(Booster) a été appuyée à nouveau. La fonction Booster peut être activée si le module à induction accepte le réglage de la zone de cuisson. Si la fonction Booster est active un "P" est présent dans l'affichage correspondant.
Activer le booster peut faire dépasser la puissance maximale, ce qui déclenche le système de gestion de la puissance.
La réduction de puissance nécessaire est indiquée par le clignotement de l'affichage de zone de cuisson correspondant. Le clignotement est actif pendant 3 secondes, et le réglage de chaleur peut être modifié avant la réduction de puissance.

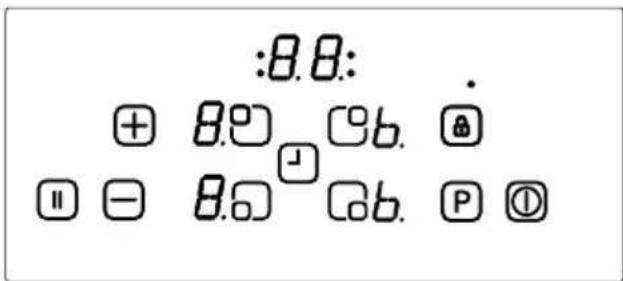

Fonction d'ébullition
L'affichage de foyer arrière droit in-
dique la fonction d'ébullition.

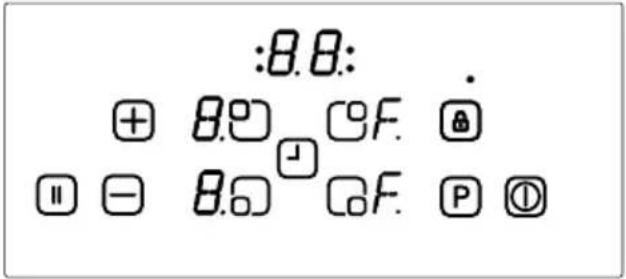

Fonction friture
Cette fonction permet de faire chauffer l'huile à environ 160°C. Pour activer la fonction friture, appuyez sur la touche de sélection de foyer trois fois. Lorsque la fonction friture est active, l'affichage correspondant indique 'F'. La plaque émet un signal sonore après un laps de temps. Ce signal indique que l'huile est suffisamment chaude pour la friture.
L'affichage de foyer avant droit indique la fonction de friture.

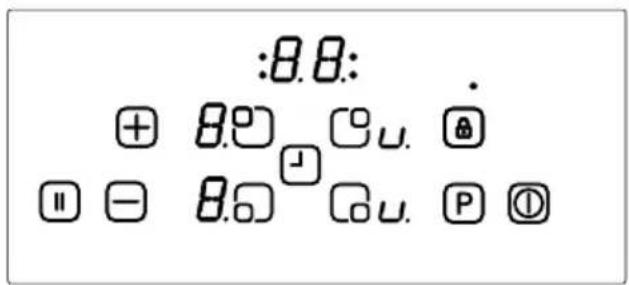

Fonction de maintien au chaud\*\*
Cette fonction permet de maintenir les plats au chaud, à une température de près de 50°C. Pour activer la fonction de maintien au chaud, appyez sur la touche de sélection de foyer quatre fois. Lorsque la fonction de maintien au chaud est active, l'affichage correspondant indique 'u'.


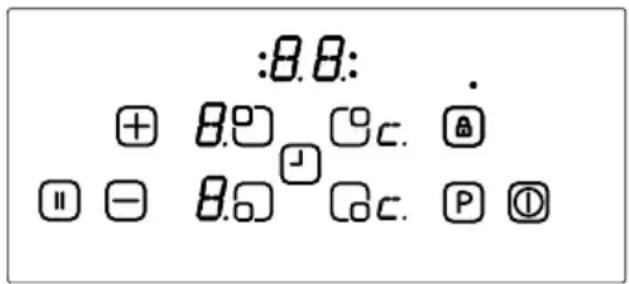

Fonction fondre du chocolat
Cette fonction permet de faire fondre le chocolat ou autres ingrédients similaires en gardant automatiquement la tempère à près de 40°C.
Pour activer la fonction de fonte du chocolat, appuyez sur la touche de sélection de foyer cinq fois. Lorsque la fonction de fonte du chocolat est active, l'affichage correspondant indique 'c'.
**Ces performances et durées peuvent varier selon la quantité d'aliments et la qualité de la casserole.
1,5 litre d'eau et 0,5 d'huile permettent d'obtenir les meilleures conditions de cuisson pour ces fonctions.
Stop&Go / Pause intelligente
Lorsque la fonction Stop&Go / Pause intelligente est activée, elle réduit la puissance de tous les foyers allumés.
Si vous désactivez la fonction Stop&Go / Pause intelligente, les foyers retourneront automatiquement au niveau précédent.
Si la fonction Stop&Go / Pause intelligente n'est pas désactivée, les plaques s'éteignent après 30 minutes.
Touchez ( pour activer la fonction
Stop &Go / Pause intelligente. La puissance du ou des foyer(s) activé(s) passera au niveau 1 et "II" apparaîtra sur tous les affichages.
Touchez (0)à nouveau pour dé-sactiver la fonction Stop &Go / Pause intelligente. "Il" disparaitra et les foyers fonctionneront dès à présent au niveau précédemment réglé.
ASTUCES ET CONSEILS
Poêles et casseroles
Utilisez des poêles et casseroles ayant un fond plat, épais, lisse et du même diamètre que les zones de cuisson. Ceci optimisera les temps de cuisson.
Les poêles et casseroles en acier, acier émaillé, fonte et acier inoxydable (si étiquetées de manière appropriée) vous offriront de meilleurs résultats.
Les poêles et casseroles en acier émaillé ou aluminium ou à fond en cuivre peuvent laisser des résidus métalliques sur les plaques. Ces résidus peuvent être difficiles à nettoyer. Nettoyez les plaques après chaque utilisation.
Une poêle ou casserole est adaptée aux plaques à inductions si un aimant colle à son fond.
Les récipients doivent être placées au centre des zones de cuisson. S'ils ne sont pas placés correctement, l'affichage l'indique.
Lors de l'utilisation de certaines poêles, il est possible d'entendre de petits bruits durant la cuisson. Ceci est dû à la conception des poêles et
n'affecte en rien les performances ou la sécurité des plaques.
Les zones de cuisson à induction s'adaptent automatiquement à la taille du fond du récipient de cuisson, jusqu'à une certaine limite. Cependant la partie magnétique du fond du récipient doit avoir un diamètre minimum dépendant de la taille de la zone de cuisson.
Placez le récipient sur la zone de cuisson avant de la mettre en route. Si la plaque est mise en route avant de placer un récipient, la zone de cuisson ne fonctionnera pas et l'affichage affichera.
Utilisez un couvercle pour réduire le temps de cuisson.
Lorsqu'un liquide commence à bouillir, réduisez le réglage de température.
Minimisez la quantité de liquide ou de gras utilisée pour réduire les temps de cuisson.
Sélectionnez la température appropriée à chaque cuisson spécifique.
Exemples de cuissons
Les informations fournies dans le tableau suivant ne sont fournies qu'à titre d'indication.
| Réglages | Utilisez pour |
| 0 | Foyer à l'arrêt |
| 1 - 3 | Cuisson douce |
| 4 - 5 | Mijotage léger, cuisson lente |
| 6 - 7 | Réchauffage, mijotage rapide |
| 8 | Faire bouillir , sisir les mets , sauter des aliments |
| 9 | Température maximum |
| P | Fonction Booster |
Astuces de nettoyage
N'utilisez pas de tampon abrasif, de nettoyant corrosif ou aérosols ou d'objets coupants pour nettoyer les surfaces des plaques.
Pour éliminer les aliments brulés, détrempez-les avec un chiffon humide et du liquide vaisselle.
Vous pouvez utiliser un racloir pour enlever tout résidu alimentaire. Les aliments collants doivent être nettoyés immédiatement, avant que le verre ne refroidisse.
Faites attention à ne pas rayer l'adhésif siliconé placé aux bords du verre en utilisant un racloir.
Le racloir comprend un rasoir, il doit donc être gardé hors de la portée des enfants.
Utilisez un nettoyant spécial pour plaques céramiques sur les plaques lorsqu'elles sont encore chaudes. Rinsez et essuyez avec un chiffon propre ou un papier absorbant.
INSTALLATION DE L'APPAREIL AVERTISSEMENT :
Le raccordement électrique de la plaque doit être effectué par un électricien qualifié, selon les instructions de ce guide et conformément à la législation en vigueur. Tout dommage occasionné par un mauvais raccordement ou une installation incorrecte annulera la garantie. Cet appareil doit être mis à la terre.
Sécurité durant l'installation
- Toute surface surplombant les plaques doit être au moins à 65 cm des plaques.
Les ventilateurs d'extractions doivent être installés selon les instructions du fabricant.
Le mur en contact avec l'arrière des plaques doit être en matériau ignifuge.
- Le câble d'alimentation ne doit pas dépasser 2 mètres.
Installation de la plaque de cuisson dans un plan de travail
La plaque peut être insérée dans n'importe quel plan de travail pourvu qu'il supporte des température jusqu'à 90°C.
Créez une ouvertures aux dimensions indiquées dans l'image ci-dessous et dans la page suivante.
Les plaques à induction peuvent être intégrées aux plans de travail de 25 à 40 mm

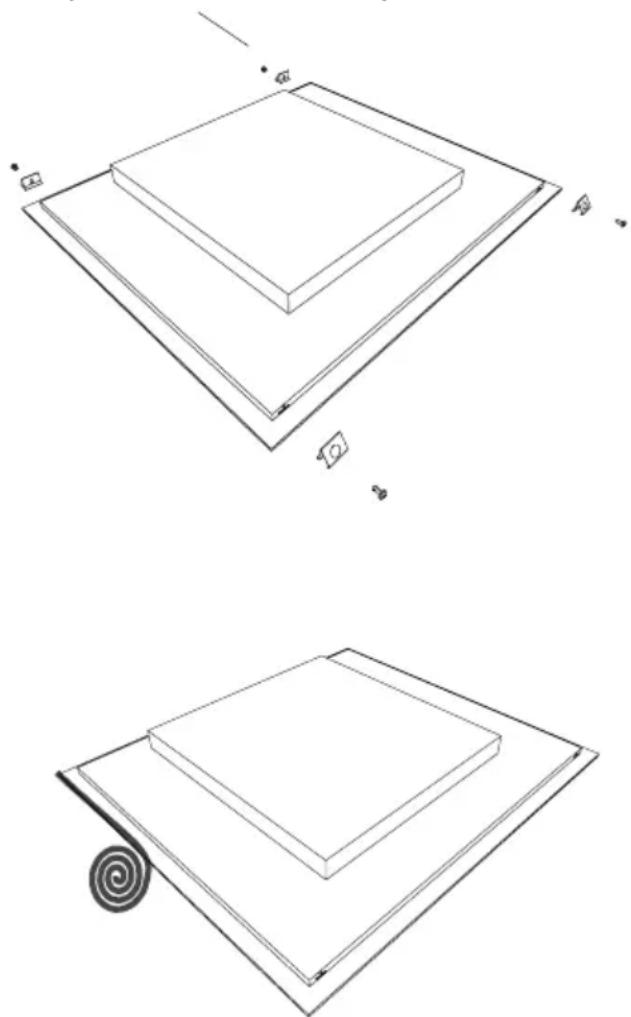

Appliquez de l'adhésif d'étanchéité fourni tout autour du bord inférieur du plan de travail le long du bord extérieur du panneau vitrocéramique. Ne l'étirez pas.
Vissez les 4 supports de montage sur les parois latérales du produit.
Support de montage pour plan de travail
Raccordement électrique
Avant d'effectuer un raccordement, vérifiez que :
La tension d'alimentation est la même que celle indiquée sur la plaque signalétique située à l'arrière de vos plaques.
Le circuit peut supporter la charge de l'appareil (voir la plaque signalétique). S'il n'y a pas de prise de terre conforme à la réglementation en vigueur dans l'environnement d'installation, appelez le service agréé immédiatement.
L'interrupteur à fusible doit être facilement accessible une fois la plaque de cuisson installée.
S'il n'existe pas de circuit dédié et d'interrupteur à fusible pour la plaque de cuisson, ils doivent être installés par un électricien qualifié avant le raccordement de la plaque de cuisson.
Un câble adéquat et approuvé doit être connecté à la boite à fusible principale et protégé par son propre fusible 50 A ou disjoncteur. L'électricien doit fournir un interrupteur omnipolaire à fusibles, qui sépare le fil sous tension des conducteurs neutres avec une séparation de contact d'au moins 3,0 mm.
L'interrupteur à fusibles doit être installé sur le mur de cuisine, au-dessus du plan de travail et sur le côté des plaques, et non au-dessus de celles-ci, conformément à la législation IEE. Connectez l'interrupteur à fusibles à une boîte de jonction devant être installée sur le mur à au moins 61 cm au-dessus du sol et derrière les plaques. L'alimentation électrique des plaques peut alors être raccordée. Raccordez une extrémité à la boîte de jonction et raccordez l'autre extrémité au boîtier d'alimentation des plaques situé à l'arrière des plaques. Enlevez le couvercle du boîtier d'alimentation et installez le câble, en respectant le schéma de raccordement.
Le câble d'alimentation électrique doit être éloigné des sources de chaleur
directe.
3x4 mm² 230V\~ 5x2,5 mm² 2L+2N 230V\~
Pour les plaques à induction, le câble doit être H05VV-F 3X4 mm² 60227 IEC 53 ••. Vous trouverez le schéma de raccordement à l'arrière de votre appareil.
CODES D'ERREUR
En cas d'erreur, le code d'erreur sera indiqué dans l'affichage du foyer.
E1 : Ventilateur de refroidissement défectueux, appelez un agent de service autorisé.
E3 : La tension d'alimentation dépasse la valeur nominale, éteignez les plaques en pressant Ⓓ️, attendez que "H" disparaisse de toutes les zones, allumez la plaque en appuyant sur Ⓓ️ et continuez
l'utilisation. Si le problème persiste, appelez le service après-vente.
E4 : La fréquence d'alimentation est différente de la valeur nominale, éteignez la plaque en appuyant sur Ⓐ, attendez que "H" disparaisse de toutes les zones, allumez la plaque en appuyant sur Ⓑ et continuez Si
le problème se répète, éteignez et rallumez la plaque en appuyant sur
① puis continuez l'utilisation. Si le problème persiste, appelez le service après-vente.
E5 : La température interne des plaques est trop élevée, éteignez les plaques la plaque en appuyant sur ① et laissez les foyers refroidir.
E6 : Erreur de communication entre les commandes tactiles et les foyers, appelez le service après-vente..
E7 : Sonde de température de l'élément chauffant défectueuse, appelez le service après-vente.
E8 : Sonde de température de refroidissement défectueuse, appelez le service après-vente.
E9 : Erreur de calibration, appelez le service après-vente.
MISE AU REBUT D'UNE PLAQUE DE CUISSON USAGÉE
Le symbole d'une poubelle barrée avec roulette l'appareil ou sur son emballage signifie que cet appareil ne doit pas être mis au rebut avec les ordures ménagères. Par contre, il doit être déposé aux points de collecte des déchets destinés au recyclage des appareils électriques et électroniques. Ainsi, vous contribuez à la préservation de l'environnement et de la santé humaine.
Le recyclage de matériaux contribue à la préservation des ressources naturelles. Pour de plus amples informations sur le recyclage de cet appareil, veuillez contacter la mairie de votre localité, le service de destruction des déchets ménagers, ou encore votre revendeur.
HOTLINE CONSOMMATEUR
Tarification banalisée
0 809 10 15 15
Service gratuit + prix appel
Ouvert du lundi au vendredi de 9h00 à 18h30
Et le samedi de 9h00 à 17h30
