KH-6I19FT00-EU - Liesi SHARP - Ilmainen käyttöohje ja opas

Merkki	Sharp
Malli	KH-6I19FT00-EU
Tuotetyyppi	Induktioliesi
Keittoalueiden lukumäärä	4 (induktio)
Mitat (L x S x K)	590 x 520 x 55 mm (arvio)
Paino	12 kg (arvio)
Virransyöttö	230 V ~ 50 Hz, 50 A max
Kokonaisteho	7,2 kW (arvio)
Erikoistoiminnot	Kiehutus, Paistaminen, Lämpimänäpito, Suklaan sulatus, Stop&Go / Älykäs tauko
Ajastin	Aluekohtainen ja muistutusajastin (0-99 min)
Lapsilukko	Kyllä
Painikelukitus	Kyllä
Näyttö	Digitaalinen jäännöslämmön ilmaisimella (H)
Turvakatkaisu	Kyllä, automaattinen kypsennystason mukaan
Tehotasot	9 tasoa + Booster (P)
Pinnan materiaali	Keraaminen lasi
Asennus	Upotettava työtasoon (paksuus 25-40 mm)
Sähköliitäntä	Pätevä sähköasentaja, kaapeli H05VV-F 3x4 mm²
Puhdistus	Erikoispuhdistusaineella, vältä hankaavia
Turvallisuus	Automaattinen sammutus, jäännöslämpö, lapsilukko
Varaosat	Käytä alkuperäisiä osia
Korjattavuus	Ota yhteyttä valtuutettuun teknikkoon

Usein kysytyt kysymykset - KH-6I19FT00-EU SHARP

Kuinka lapsilukko aktivoidaan?

Sytytä liesi. Paina samanaikaisesti lämpötilan lisäys (+) ja vähennys (-) -painikkeita, paina sitten lisäyspainiketta uudelleen. 'L' tulee näkyviin kaikkiin näyttöihin, mikä osoittaa lukituksen.

Mitä virhekoodi E5 tarkoittaa?

E5-koodi tarkoittaa, että liesin sisälämpötila on liian korkea. Sammuta liesi, odota sen jäähtymistä ja sytytä uudelleen. Jos ongelma jatkuu, ota yhteys huoltoon.

Kuinka Booster-toimintoa käytetään?

Valitse haluttu keittoalue, aseta haluttu kypsennystaso ja paina P-painiketta (Booster). Alueelle tulee 'P'. Huomio: Booster voi ylittää enimmäistehon, jolloin tehonhallinta aktivoituu.

Millaisia kattiloita induktioliedellä voi käyttää?

Käytä teräs-, valurauta-, emali- tai ruostumattomasta teräksestä valmistettuja kattiloita (jos merkitty induktiolle). Pohjan tulee olla litteä, paksu ja sileä. Magneetin tulee tarttua pohjaan. Vältä alumiinia, kuparia tai lasia.

Kuinka liesi puhdistetaan?

Puhdista kostealla liinalla ja astianpesuaineella tai erikoispuhdistusaineella keraamiselle lasille. Älä käytä hankaavia sieniä tai metallikaapimia. Palaneille jäämille käytä erityistä kaavinta varoen naarmuttamasta lasia.

Mikä sähköteho tarvitaan?

Liesi vaatii 230 V ~ 50 Hz -virransyötön, jossa on vähintään 50 A sulake tai katkaisija. Kaapelin tulee olla tyyppiä H05VV-F 3x4 mm². Suositellaan omaa virtapiiriä.

Kuinka kypsennysajastin asetetaan?

Valitse päällä oleva keittoalue. Paina Ajastin-painiketta, säädä aikaa + ja - -painikkeilla (1-99 min). Alue sammuu automaattisesti ajan päätyttyä.

Mitä tehdä, jos näyttö vilkkuu?

Vilkunta voi tarkoittaa virhettä (E-koodi) tai tehon vähennystä. Tarkista virhekoodit ohjekirjasta. Jos vilkunta johtuu tehonhallinnasta, odota hetki tehon tasaantumista.

Kuinka liesi asennetaan?

Asennuksen saa suorittaa vain pätevä sähköasentaja. Leikkaa aukko ohjekirjassa määriteltyjen mittojen mukaan (esim. 560 x 490 mm työtasolle, paksuus 25-40 mm). Aseta tiiviste ja kiinnitä asennuskiinnikkeet. Liitä sähkö annetun kaavion mukaan.

Kuinka painikelukitus poistetaan?

Paina painikelukituspainiketta vähintään 2 sekunnin ajan. Kuuluu merkkiääni, lukituskuvake sammuu ja painikkeet vapautuvat.

KÄYTTÖOHJE KH-6I19FT00-EU SHARP

FI-Yhteensopivuuslauseke

Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

HR-Izjava o sukladnosti

FI: Tämä symboli tuotteessa tai sen pakkauksessa merkitsee, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Laite on sen sijaan toimitettava elektronisille ja sähkölaitteille soveltuvaan keräyspisteeseen kierrätettäväksi. Varmistamalla tämän tuotteen asianmukaisen hävitystavan autat suojelemaan ympäristöä ja ihmisten terveyttä mahdollisilta haittavaikutuksilta joita saattaisi ilmetä tämän tuotteen asiattomasta hävittämisestä. Lisätietoja tämän tuotteen kierrättämisestä saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai myymälään, josta ostit tuotteen.

Lapsilukko kytkeytyy päälle, kun lapsilukon nuppua pidetään 2 sekuntia alhaalla. Toiminnosta ilmoittaa äänimerkki. Kun nuppia on pidetty onnistuneesti 2 sekuntia alhaalla, lapsilukon merkkivalo alkaa vilkkua ja liesi on lukittu.

Ajastintoiminto:

Keittotaso ja kuumentimien ohjauspaneeli

Laitteen käyttö

Laitteen käynnistäminen ja sammuttaminen

Keittovyöhykkeiden käynnistäminen ja sammuttaminen

Smart Pause

Jäännöslämpöilmaisin

Turvasammutustoiminto

Lapsilukko

Ajastintoiminto

Summeri

Boost-toiminto

Vinkkejä

Laitteen asennus

Asennusturvallisuus

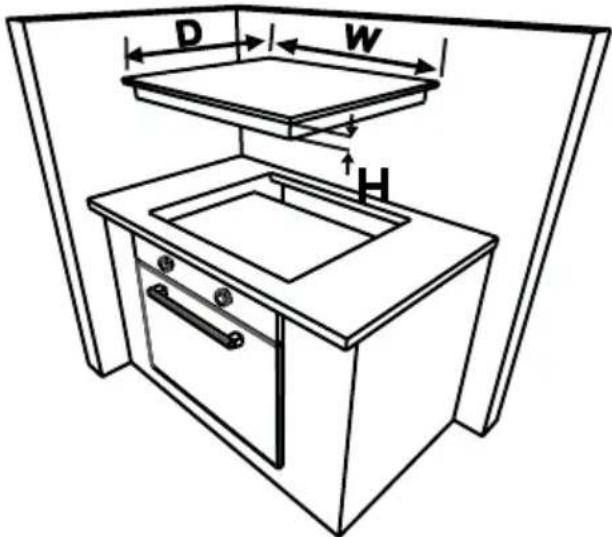

Lieden asentaminen pöytälevyyn

Sähköliitännät

Sähköliitäntäkaavio

TURVALLISUUSVAROITUKSET

LUE NÄMÄ OHJEET HUOLELLISESTI JA TÄYDELLISESTI ENNEN LAITTEEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET HELPOSTI SAATAVILLA, JOTTA NE OVAT KÄYTETTÄVISSÄ TARVITTAESSA.

TÄMÄ OHJEKIRJA ON TARKOITETTU USEAMMALLE KUIN YHDELLE MALLILLE. LAITTEESSASI EI EHKÄ OLE SAMOJA OMINAISUUKSIA KUIN OHJEKIRJASSA ON KUVATTU. LUKIESSASI KÄYTTÖOHJEITA KIINNITÄ ERITYISTÄ HUOMIOTA KOHTIIN, JOISSA ON KUVIA.

Yleiset turvallisuusohjeet

- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole tarpeeksi tietoa tai kokemusta, jos heidän toimiaan valvotaan, heille annetaan ohjeita laitteen turvallisesta käytöstä ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät

saa puhdistaa tai huoltaa laitetta ilman valvontaa.

- VAROITUS: Laite ja sen käyttöosat kuumenevat käytön aikana. Varo koskemasta kuumennusvastuksiin. Alle 8-vuotiaiden lasten pitäisi pysyä kaukana laitteesta, mikäli heitä ei valvota.

• VAROITUS: Rasvaisella tai öljyisellä tasolla tapahtuva ruoanlaitto voi olla valvomattomana vaarallista ja johtaa tulipaloon. ÄLÄ KOSKAAN yritä sammuttaa liekkejä vedellä, vaan kytke laite pois päältä ja peitä liekki esim. kannella tai palopeitteellä.

- VAROITUS: Tulipalovaara: älä säilytä mitään esineitä keittopinnoilla.

• VAROITUS: Jos pinta on murtunut, kytke

laite pois päältä vältyäksesi sähköiskulta.

- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei pidä jättää induktiolieden päälle, koska ne voivat kuumentua.

- Sammuta induktiolieden lämpövastus käytön jälkeen hallintapaneelista, äläkä luota keittoastia-anturiin.

- Kannen sisältävissä keittotasoissa kannelle valuneet nesteet on poistettava ennen kannen avaamista. Myös keittotason pinnan on annettava jäähtyä ennen kannen sulkemista.

- Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kaukosäätimellä.

- Älä käytä voimakkaasti hankaavia puhdistusaineita tai me-

tallisia kaapimia uunin lasiluukun tai muiden pintojen puhdistamiseen, sillä ne voivat naarmuttaa pintaa.

- Älä käytä höyrypuhdistinta laitteen puhdistamiseen.

- Laite on valmistettu kaikkien sovellettavissa olevien paikallisten ja kansainvälisten standardien ja säädösten mukaisesti.

- Vain valtuutetut huoltoteknikot saavat suorittaa huolto- ja korjaustöitä. Valtuuttamattomien teknikoiden suorittamat asennus- ja korjaustyöt saattavat asettaa sinut vaaraan. Laitteen muuttaminen tai muokkaaminen kaikilla tavoilla on vaarallista.

- Varmista ennen asentamista, että paikalliset jakeluolosuhteet (kaasu, kaasun paine tai sähköjännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteen vaatimukset on kuvattu merkinnöissä.

- HUOMIO: Tämä laite on suunniteltu ainoastaan ruoan valmistamiseen ja se on tarkoitettu kotitalouksien käyttöön sisätiloissa, eikä sitä tule käyttää mihinkään muihin tarkoituksiin tai sovelluksiin, kuten käyttöön kotitalouksien ulkopuolella, kaupallisessa ympäristössä tai huoneen lämmitykseen.

- Kaikki mahdolliset turvallisuustoimenpiteet on huomioitu turvallisesti.

- Koska lasi saattaa rikkoutua, ole huolellinen puhdistamisen aikana, jotta lasi ei naarmuunnu. Vältä lasiin kohdistuvia iskuja.

- Varmista, että virtajohto ei kiilaudu asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava valmistajan tai sen huoltoedustajan tai vastaavan henkilön toimesta vaaran estämiseksi.

Asennukseen liittyvät varoitukset

• Älä käytä laitetta ennen kuin se on asennettu täydellisesti.
• Valtuutetun teknikon on asennettava laite ja asetettava se käyttöön. Valmistaja ei ole vastuussa virheellisen sijoittamisen tai valtuuttamattomien henkilöiden suorittaman asennuksen aiheuttamista vahingoista.
• Varmista, ettei laite ole vaurioitunut kuljetuksen aikana, kun purat laitteen pakkauksesta. Jos laite on vaurioitunut, älä käytä laitetta, vaan ota välittömästi yhteyttä valtuutettuun huoltoedustajaan. Koska pakkaamiseen käytetyt materiaalit (nailon, niitit, vaahtomuovi... jne) saattavat vaikuttaa haitallisesti lapsiin, ne on kerättävä ja poistettava välittömästi.
• Suojaa laite ympäröivän ilman vaikutuksilta. Älä altista sitä auringolle, sateelle, lumelle jne.
• Laitteen ympäröivien materiaalien (kaappi) on kestettävä vähintään 100°C:n lämpötilaa. Tämän vuoksi laitteen alle on asennettava levy.

- Käytön aikana

• Älä aseta syttyviä tai palavia materiaaleja laitteeseen tai sen lähelle käytön aikana.
• Älä poistu keittotason läheltä, kun keität kiinteitä tai nestemäisiä öljyjä. Ne saattavat syttyä äärimmäisen kuumennuksen vaikutuksesta. Älä koskaan kaada vettä liekkeihin, jotka ovat aiheutuneet öljystä. Tukahduta tässä tilanteessa syntyneet liekit peittämällä paistinpannu tai kattila, ja kytke keittotaso pois päältä.
• Aseta kattilat aina keittoalueen keskelle ja käännä kahvat turvalliseen asentoon, jotta kattilaa ei ole mahdollista tönäistä vahingossa.
• Jos et käytä laitetta pitkään aikaan, irrota pistoke pistorasiasta. Pidä päävirtakytkin pois päältä. Lisäksi, kun et käytä laitetta, sulje tarvittaessa kaasulinja.
• Varmista, että laitteen ohjausnupit ovat aina 0-asennossa (pysäytys), kun sitä ei käytetä.

Puhdistamisen ja kunnossapidon aikana

• Kytke laite aina pois päältä ennen toimenpiteitä, kuten puhdistamista tai kunnossapitoa. Voit tehdä tämän irrottamalla virtapistokkeen tai kytkemällä pääkytkimet pois päältä.
• Älä poista ohjausnuppeja, kun puhdistat ohjauspaneelia. • Jotta laite toimisi turvallisesti ja tehokkaasti, suosittelemme aina

käyttämään alkuperäisiä varaosia ja ottamaan tarvittaessa yhteyttä ainoastaan valtuutettuihin huoltoedustajiin.

KEITTOTASON KUVAUS

Hyvä asiakas,

Lue tämän käyttöoppaan ohjeet ennen lieden käyttöä, ja säilytä ohjeet myöhempää tarvetta varten.

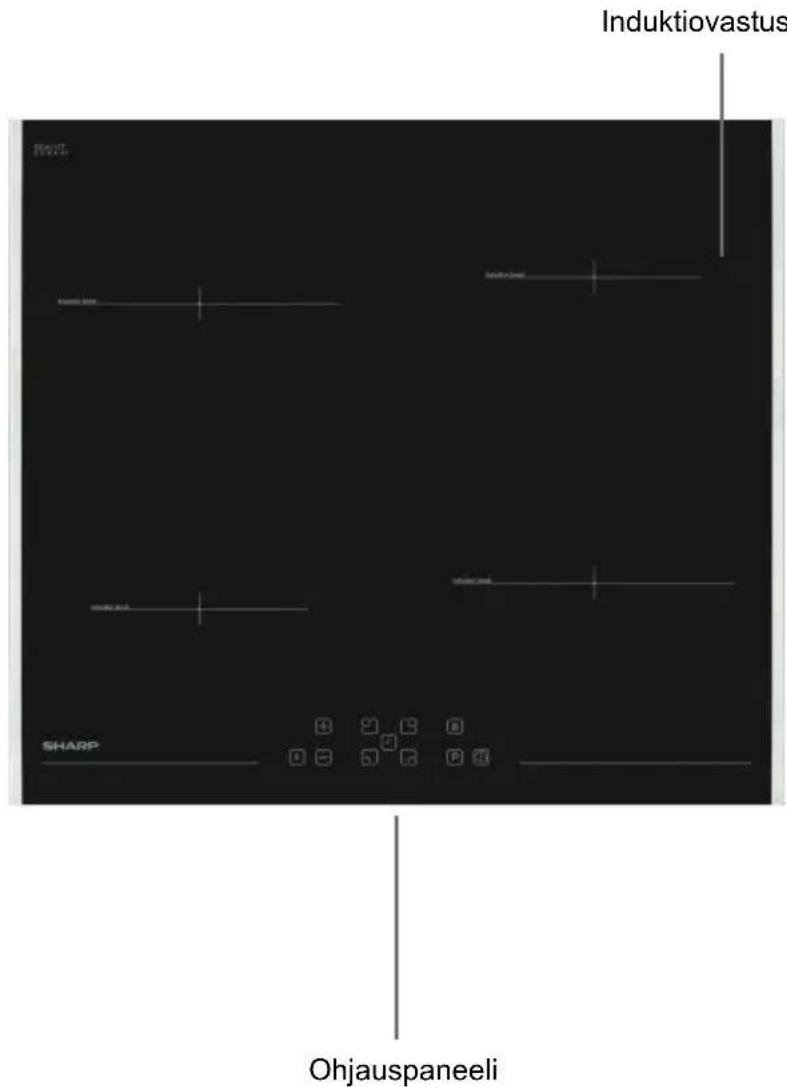

4 kuumentimen keittopinta:

Huomautus: Keittotasosi ulkoasu saattaa poiketa yllä kuvatusta sen määrityksistä johtuen.

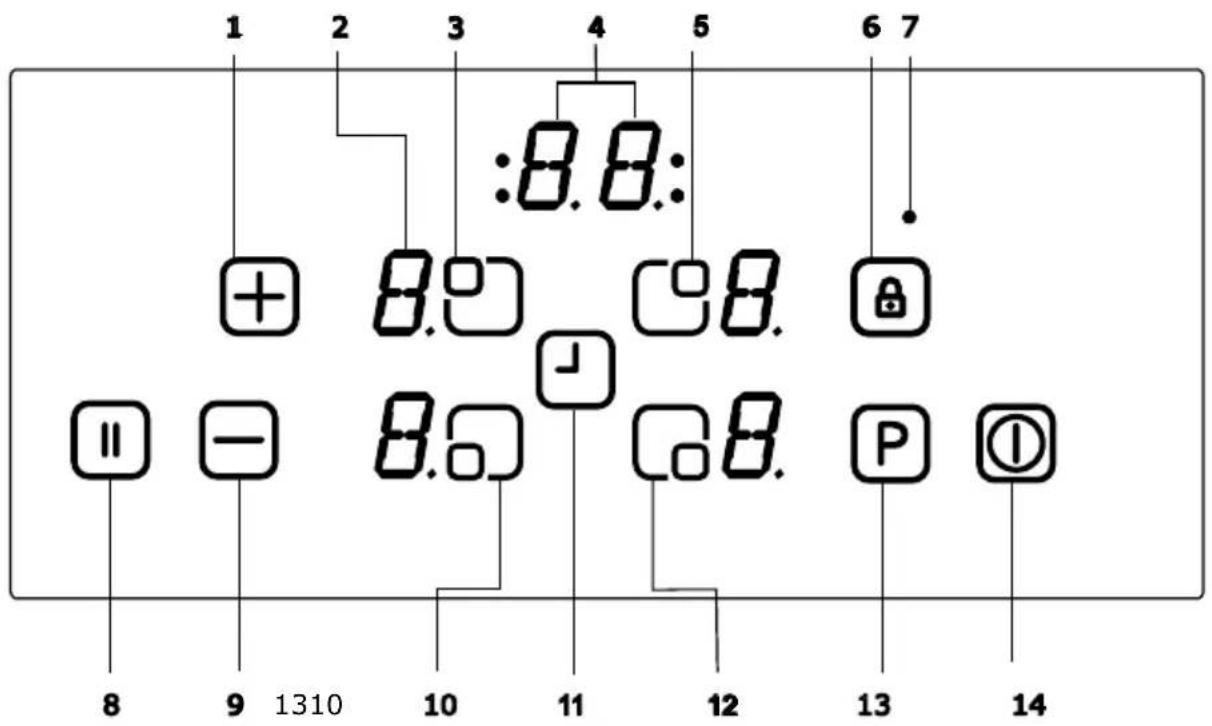

4 kuumentimen ohjauspaneeli:

1- Lisää lämpöasetusta/aikaa ajastimeen 2- Kuumentimen näyttö 3- Ylävasemman kuumentimen valinta 4- Ajastimen näyttö 5- Yläoikean kuumentimen valinta 6- Näppäinlukko 7- Näppäinlukon ilmaisin

8- Smart Pause 9- Pienennä lämpöasetusta/aikaa ajastimesta 10- Alavasemman kuumentimen valinta 11- Ajastin 12- Alaoikean kuumentimen valinta 13- Boost 14- On/Off

LAITTEEN KÄYTTÖ

Käytä induktioliedelle sopivia keittoastioita.

Kun virta on kytketty päälle, kaikki näytöt syttyvät hetkeksi. Kun aika on päättynyt, liesi siirtyy valmiustilaan, ja on valmis käytettäväksi.

Liettä käytetään elektronisilla painikkeilla, jotka toimivat koskettamalla. Jokaisen painikkeen aktivoituminen käynnistää äänimerkin (summeri).

Laitteen käynnistäminen:

Käynnistä liesi painamalla ON/OFF-painiketta ①. Kaikissa kuumentimissa näkyy "0", ja pilkut niiden vierellä vilkkuvat. (Jos keittovyöhykettä ei valita 20 sekunnissa, liesi sammuu automaattisesti.)

Laitteen sammuttaminen

Sammuta liesi milloin vain painamalla ①

ON/OFF-painikkeella on aina etuoikeus sammuttaa liesi.

Keittovyöhykkeiden käynnistäminen:

Paina sen kuumentimen valintapainiketta, jota haluat käyttää. Valitun kuumentimen näytössä näkyy pilkku, ja pilkut muiden kuumentimien näytöistä sammuvat.

Valitse lämpötila-asetus valitsemalla lämmönnostopainiketta ⊕, tai laske lämpöasetusta painikkeella ⊖. Lämpövastus on nyt käyttövalmis. Nopeimmat keittoajat saa valitsemalla

halutun kypsennystason ja painamalla "P" Boost-toiminnon aktivoimiseksi.

Keittovyöhykkeiden sammuttaminen:

Valitse vastus, jonka haluat sammuttaa painamalla sen lämpöasetuspainiketta ⊕.

Säädä lämpötila "0"-asentoon - -painikkeella. (Lisäksi + ja - -painikkeiden käyttö samanaikaisesti säätää lämpötilaksi "0")

Jos keittovyöhyke on kuuma, "H" on näkyvillä "0":n sijaan.

Kaikkien keittovyöhykkeiden sammuttaminen:

Sammuta kaikki keittovyöhykkeet samalla kerralla painamalla Ⓓ -painiketta.

Valmiustilassa "H" näkyy kaikilla kuumilla keittovyöhykkeillä.

Jäännöslämpöilmaisin:

Jäännöslämpöilmaisin ilmaisee, että keraaminen lasi on vaarallisen kuuma keittovyöhykkeellä.

Keittovyöhykkeen sammuttamisen jälkeen samassa näytössä näkyy "H", kunnes kyseisen keittovyöhykkeen lämpötila on viilentynyt turvalliseksi.

Turvasammutustoiminto:

Kaikki kypsennysalueet sammutetaan määritellyn enimmäistoiminta-ajan jälkeen, jos lämpöasetusta ei ole tehty. Kaikki muutokset kyseisellä keittovyöhykkeellä asettaa toiminnan alkuperäisen enimmäisajan takaisin toiminta-ajan rajoitteeksi. Toiminnan enimmäisaika riippuu valitusta lämpötilasta.

Odota, kunnes kaikilla vyöhykkeillä näkyvä F katoaa, kytke keittotaso päälle koskettamalla Ⓓ, ja jatka käyttämistä.

Lämpöasetus Turvasammu-tusaika:
1 - 2 6 tuntia
3 - 4 5 tuntia
5 4 tuntia
6 - 9 1,5 tuntia

Lapsilukko:

Lapsilukkotoiminto voidaan aktivoida lieden käynnistämisen jälkeen. Aktivoi lapsilukko käyttämällä samanaikaisesti lämmönlisäyspainiketta + ja lämmönvähennyspainiketta - ja käyttämällä lämmönlisäyspainiketta + uudelleen. "L" tarkoittaa LUKITTU, ja se ilmestyy kaikkien kuumentimien näytöille, eikä tätä asetusta voida muuttaa. (Jos keittovyöhyke on kuuma, "H" ja "L" ovat näkyvillä vuorotellen.)

Liesi pysyy lukittuna, kunnes se avataan, vaikka ohjausyksikkö laitettaisiin päälle tai pois päältä.

Avaa lapsilukko laittamalla lieteen virrat päälle. Käytä samanaikaisesti lämmönlisäyspainiketta + ja lämmönvähennyspainiketta - ja käytä lämmönvähennyspainiketta.

☐ uudelleen. "L" katoaa näytöltä, ja liesi sammuu.

Näppäimistölukko

Näppäimistölukon tarkoituksena on kytkeä laite turvalliseen tilaan käytön aikana. Kosketuksella tapahtuvien muutosten suorittaminen, kuten lämmön kasvatus, ei ole mahdollista. Vain laitteen sammuttaminen on mahdollista.

Lukitustoiminto on aktiivinen, jos näppäimistölukko-painiketta 📄 painetaan vähintään 2 sekuntia. Summeri vahvistaa tämän toiminnon. Kun painiketta on painettu onnistuneesti 2 sekuntia, näppäimistölukko-ilmaisin vilkkuu, ja kuumennin on lukittu.

Ajastintoiminto:

Ajastimessa on kaksi toimintoa:

Minuuttikello (1 - 99 minuuttia):

Minuuttikelloa voidaan käyttää, jos keittovyöhykkeet ovat pois päältä. Ajastimessa näkyy "00" ja vilkkuva pilkku. Paina ajastimen asetuspainiketta + lisätäksesi aikaa, tai paina vähentääksesi aikaa. Säätöväli on 0 – 99 minuuttia. Jos mitään ei tapahdu 10 sekuntiin, minuuttikellon ajastin nollautuu, ja vilkkuva pilkku katoaa. Kun aika on asetettu, se alkaa laskea alaspäin asetuksen mukaisesti.

Kun aika on päättynyt, kuulet merkkiäänen, ja ajastimen näyttö vilkkuu. Äänimerkki sammuu automaattisesti 30 sekunnin kuluttua ja/tai minkä tahansa painikkeen koskettamisella.

Minuuttikellon aikaa voidaan muuttaa, tai se voidaan sammuttaa milloin vain ajastimen ajanlisäyspainikkeella ja/tai ajanvähennyspainikkeella. Lieden sammuttaminen painamalla sammuttaa myös minuuttikellon.

Keittovyöhykkeen ajastin (1 - 99 minuuttia):

Kun liesi käynnistetään, jokaiselle keittovyöhykkeelle voidaan asettaa erillinen ajastin.

Valitse keittovyöhyke, ja valitse sitten lämpötila-asetus, ja aktivoi viimeisenä ajastin.

painike 📁. Ajastin voidaan ohjelmoida keittovyöhykkeen virransammuttajaksi. Ajastimen ympärillä on neljä LEDiä. Ne osoittavat, minkä keittovyöhykkeen ajastin on aktivoitu.

Ajastimen näyttö muuttuu 10 sekuntia viimeisen toiminnon jälkeen ajastimeksi, joka kuluu loppuun seuraavaksi (jos ohjelmoidaan useampi kuin 1 keittovyöhyke)

Kun ajastimen aika on päättynyt, kuuluu merkkiääni, ja ajastimessa näkyy "00" sekä kyseisen keittovyöhykkeen ajastimen LED vilkkuu. Ohjelmoitu keittovyöhyke sammuu, ja "H" syttyy, jos keittovyöhyke on kuuma.

Äänimerkki ja vilkkuva LED-ajastin sammuvat automaattisesti 30 sekunnin kuluttua ja/tai minkä tahansa painikkeen koskettamisella.

Summeri:

Kun liesi on toiminnassa, seuraavat toiminnot ilmaistaan summerilla:

Tavallinen painikkeen aktivoituminen lyhyellä äänimerkillä

Jatkuva painikkeiden toiminta pidemmällä ajalla (10 sekuntia) pidemmällä ja keskeytymättömällä äänimerkillä.

Boost-toiminto:

Keittoalue on valittava, lämpötila asetettava "haluttuun lämpöön", ja P (Boost) -painiketta on painettava uudelleen.

Boost-toiminto voidaan aktivoida, jos induktiomoduuli hyväksyy asetuksen kyseisellä keittovyöhykkeellä. Jos Boost-toiminto on aktiivinen "P" on näkyvillä vastaavalla näytöllä.

Boostin aktivoiminen voi ylittää enimmäistehon, ja integroitu virranhallinta aktivoituu.

Tarvittava tehon vähentäminen osoitetaan vastaavan kypsennysalueen näytön vilkkumisella. Vilkkuminen jatkuu 3 sekuntia, ja se sallii asetusten muuttamisen ennen tehon vähentämistä.

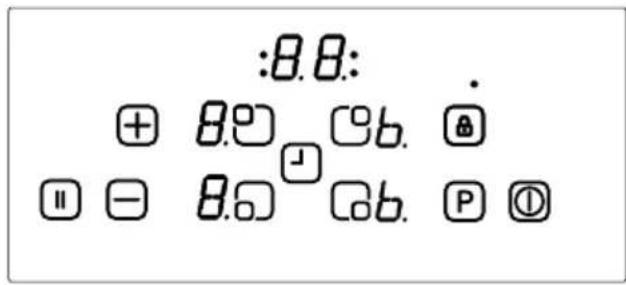

Keittotoiminto

Tällä toiminnolla voidaan keittää vettä, ja pitää se lähellä kiehumapistettä. Aktivoi keittotoiminto painamalla kuumentimen valintapainiketta kahdesti. Kun keittotoiminto on aktiivinen, sen näytöllä näkyy "b". Veden kiehuttamisen jälkeen liesi antaa äänimerkin. Merkki ilmaisee, että keittäminen on päättynyt, ja levy pysyy lämpimänä.

Takaoikean kuumentimen näyttö ilmaisee keittotoimintoa.

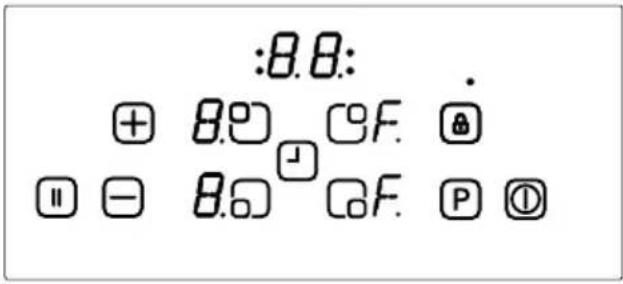

Rasvapaistotoiminto

Tämä toiminto kuumentaa öljyn noin 160°C:ksi. Aktivoi toiminto painamalla kuumentimen valintapainiketta kolme kertaa. Kun rasvapaistotoiminto on aktiivinen, sen näytöllä näkyy "F". Liesi antaa hetken kuluttua äänimerkin. Merkki osoittaa, että öljy on riittävän lämmintä.

Takaoikean kuumentimen näyttö ilmaisee keittotoimintoa.

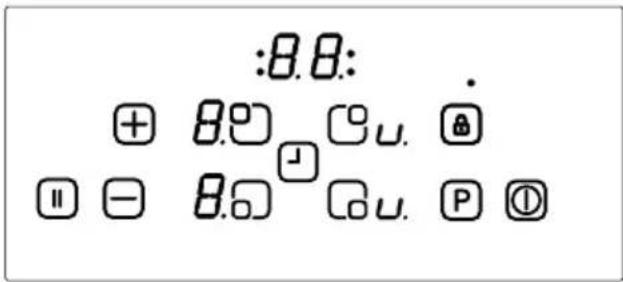

Tämä toiminto pitää ruoan automaattisesti noin 50° C:een lämpöisenä. Aktivoi lämpötoiminto painamalla kuumentimen valintapainiketta kahdesti. Kun lämpötoiminto on aktiivinen, sen näytöllä näkyy "u".

Takaoikean kuumentimen näyttö ilmaisee lämpötoimintoa.

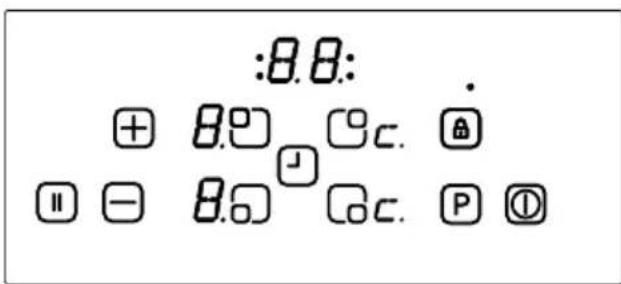

Suklaansulatustoiminto

Tämä toiminto sulattaa suklaata tai vastaavia automaattisesti lähellä 40°C lämpötilaa.

Aktivoi suklaansulatustoiminto painamalla kuumentimen valintapainiketta kahdesti. Kun

suklaansulatustoiminto on aktiivinen, sen näytöllä näkyy "c".

Takaoikean kuumentimen näyttö ilmaisee suklaansulatustoimintoa.

**Toiminto ja siihen käytettävä aika saattaa vaihdella ruoan määrästä ja keittoastian laadusta riippuen. 1,5 litraa vettä ja 0,5 litraa öljyä tuottavat parhaan kypsennystuloksen näillä toiminnoilla.

Smart Pause

Smart Pause vähentää aktivoituna kaikkien aktiivisten keittoalueiden tehoa.

Jos sammutat Smart Pausen, keittoalueet palaavat automaattisesti tätä tilaa edeltävän tehoisiksi.

Jos Smart Pausea ei sammuteta, liesi sammuu 30 minuutin kuluttua.

Paina ( ☐ ) aktivoidaksesi Smart Pausen. Aktiivisten keittoalueiden teho vähenee tasolle 1, ja kaikilla näytöillä näkyy "Il".

Paina uudelleen ( ☐ ) sammuttaaksesi Smart Pausen. "Il" sammuu, ja keittovyöhykkeet toimivat nyt aikaisemmin asetetulla teholla.

VINKKEJÄ

Keittoastiat

- Käytä keittoastioita, joiden pohja on paksu, tasainen ja sileä, ja jonka läpimitta on keittovyöhykkeen kokoinen. Tämä lyhentää kypsennysaikoja.

- Teräksestä, emaloidusta teräksestä, valuraudasta ja rosterista (valmistajan

suosittelema) valmistetut keittoastiat tuottavat parhaat tulokset.

• Emaloidusta teräksestä, alumiinista tai kuparista valmistetut pohjat voivat jättää metallijäämiä liedelle. Ne voi olla vaikea puhdistaa. Puhdista liesi jokaisen käytön jälkeen.
• Keittoastia soveltuu induktioliedelle, jos magneetti tarttuu sen pohjaan.
• Keittoastia on asetettava keittovyöhykkeen keskelle. Jos näin ei tehdä, liesi antaa ilmoituksen. · Joitakin pannuja käyttäessäsi saatat kuulla erilaisia ääniä. Ne johtuvat pannun rakenteesta, eivätkä ne vaikuta lieden toimintaan eikä turvallisuuteen.

VÄÄRIN VÄÄRIN

Virransäästö

- Induktiokeittovyöhykkeet mukautuvat automaattisesti keittoastian pohjan kokoon määrättyyn rajaan asti. Keittoastian pohjan magneettisen osan on kuitenkin täytettävä vähimmäiskokovaatimus keittovyöhykkeen koosta riippuen.

Aseta keittoastia keittovyöhykkeelle ennen kuumentimen päälle kytkemistä. Jos astia on liedellä ennen keittoastian laittamista sen päälle, keittovyöhyke ei

toimi, ja ohjauspaneeli antaa ilmoituksen.

• Käytä kantta lyhentääksesi kypsennysaikaa.
• Kun neste kiehuu, pudota lämpötila-asetusta.

Minimoi nesteen tai rasvan määrä vähentääksesi kypsennysaikoja.

- Valitse keittosovelluksille sopiva lämpötila.

Esimerkkejä keittosovelluksista

Seuraavan taulukon tiedot ovat ohjeellisia.

Asetukset Käyttö
0	Vastus pois päältä
1 - 3	Pieni varoitus
4 - 5	Hiljainen lämmittäminen, hidas varoitus
6 - 7	Uudelleenlämmitys ja no-pea lämmittäminen
8	Keittäminen, kuullottami-nen ja karamellisointi
9	Enimmäislämpö
P	Boost-toiminto

Puhdistusvinkkejä

- Älä käytä hankaavia levyjä, syövyttäviä puhdistusaineita, aerosoleja äläkä teräviä esineitä lieden pintojen puhdistukseen.

- Liuota liedelle palanut ruoka kostealla rätillä ja pesuaineella.

- Raaputtimen käyttö on ehkä tarpeellista ruoan tai sen jäänteiden puhdistamisessa. Tahmeat ruoat on puhdistettava heti niiden roiskuttua ennen lasin

viilenemistä.

• Varo naarmuttamasta silikonia lasin reunoilla käyttäessäsi raaputinta.
• Raaputtimessa on partaterä, ja se on sen vuoksi pidettävä pois lasten ulottuvilta. · Käytä keraamiselle liedelle tarkoitettua raaputinta, kun liesi on vielä liian lämmin kosketettavaksi. Huuhtele ja kuivaa puhtaalla rätillä tai paperipyyhkeellä.

LAITTEEN ASENNUS

VAROITUS:

Tämän keittotason sähköasennuksen saa tehdä pätevä sähköasentaja tämän ohjekirjan ohjeiden mukaisesti sekä voimassa olevien säädösten perusteella. Takuu ei ole voimassa, jos lieden asennuksessa tai liitännöissä havaitaan puutteellisuuksia. Tämä laite on maadoitettava.

Asennusturvallisuus

• Lieden yläpuolella pitäisi olla vähintään 65 cm tyhjää tilaa.
• Liesituuletin on asennettava valmistajan ohjeiden mukaisesti.
• Seinän tai muun pinnan lieden takana pitää olla tulenkestävä.
• Virtajohdon pituus saa olla korkeintaan 2 metriä.

Lieden asentaminen pöytälevyyn

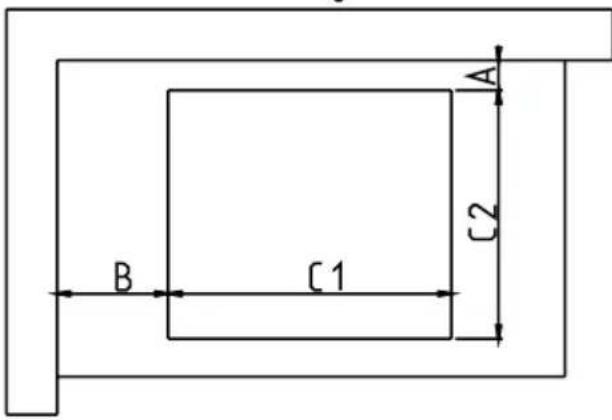

• Liesi voidaan asentaa mihin tahansa pöytälevyyn, joka kestää vähintään 90° C lämpötilan. Leikkaa aukko seuraavan kuvan mittojen avulla.
• Induktioliesi voidaan asentaa 25–40 mm paksuihin pöytälevyihin.

PRODUCT DIMENSION	W (mm)	D (mm)	H (mm)
	590	520	53

CUT OUT DIMENSION C1	(mm) C2 (mm)
	560	490

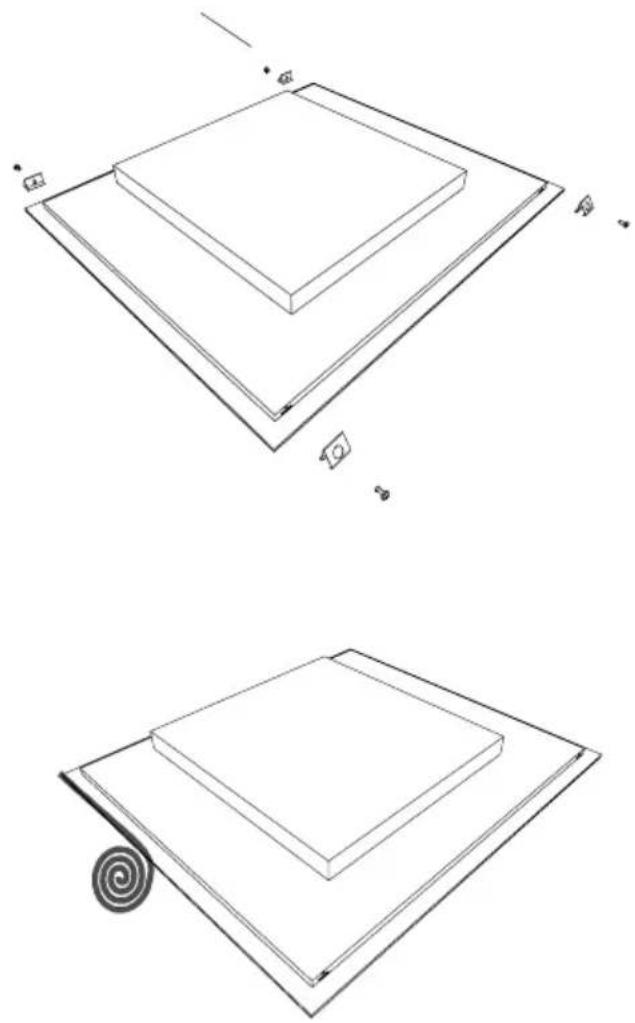

Kiinnitä mukana toimitettava tiivisteteippi keittopinnan alareunan ympärille keraamisen lasipaneelin ulkoreunaa pitkin. Älä venytä sitä.

Ruuvaa 4 työtason kiinnikettä tuotteen sivuseiniin.

Ennen liitännän tekemistä tarkista, että:

Virtalähteen jännitteen on oltava sama kuin tyyppikilpeen lieden takana merkitty jännite.

Piiri voi tukea laitteen kuormitusta (katso tyyppikilvestä).

Virtalähteessä on hyväkuntoinen maadoitettu kytkentä, joka noudattaa nykyisiä säännöksiä.

Kytkinvarokkeen on oltava helposti käytettävissä keittotason asentamisen jälkeen.

Jos kytkennässä ei ole keittotason piiriä ja sulakkeella varustettua kytkintä, ammattitaitoisen sähköasentajan pitää asentaa nämä ennen keittotason käyttämistä.

Hyväksytty ja sopiva kaapeli on liitettävä sähkötaululta, jota suojaa sen oma 50 ampeerin sulake tai pikasulake. Sähköasentajan on käytettävä sulakkeilla suojattua kaikkien napojen katkaisinta, joka katkaisee sekä vaiheet että nollajohtimen vähintään 3,0 mm erotuksella.

Sulakkeilla suojatun katkaisijan pitää olla kiinnitetty keittiön seinälle, työtason yläpuolelle ja lieden sivulle, ei sen yläpuolelle, IEE-määräysten mukaisesti. Kytke sulakkeilla suojattu katkaisija kytkentärasiaan, joka asennetaan seinälle lieden taakse, noin 61 cm lattiatason yläpuolelle. Lieden virtajohto voidaan nyt kytkeä. Kytke toinen pää kytkentärasiaan ja toinen lieden liitäntärasiaan, joka sijaitsee lieden takana. Poista lieden liitäntärasian kansi, ja asenna kaapeli kytkentäkaavion mukaisesti.

Virtajohto on sijoitettava kauaksi suorista lämmönlähteistä.

3x4 mm² 230V~ 5x2,5 mm² 2L+2N 230V~

5x2,5 mm² 400V 3N~

Keittotason kaapelin on oltava tyyppiä H05VV-F 3X4 mm² 60227 IEC 53. Kytkentäkaaviot löytyvät laitteen pohjasta.

VIRHEKOODIT

Virheen sattuessa virhekoodi näytetään kuumentimien näytöillä.

E1: Jäähdyttävä tuuletin on pois käytöstä. Soita valtuutetulle huoltoedustajalle.

E3: Virtalähteen jännite on nimellisjännitettä suurempi. Sammuta liesi koskettamalla Ⓓ, ja odota, että "H" sammuu kaikilta vyöhykkeiltä. Käynnistä liesi painamalla Ⓓ, ja jatka käyttöä. Jos sama virhe toistuu, soita valtuutetulle huoltoedustajalle.

E4: Virtalähteen taajuus on nimellistaajuutta suurempi. Sammuta liesi koskettamalla Ⓓ, ja odota, että "H" sammuu kaikilta vyöhykkeiltä. Käynnistä liesi painamalla Ⓓ, ja jatka käyttöä. Jos sama virhe toistuu, sammuta/käynnistä liesi painamalla Ⓓ ja jatka käyttöä. Jos sama virhe toistuu, soita valtuutetulle huoltoedustajalle.

E5: Lieden sisälämpötila on liian suuri. Sammuta liesi painamalla Ⓓ, ja anna kuumentimien jäähtyä.

E6: Viestintävirhe ohjauspaneelin ja kuumentimen välillä. Soita valtuutetulle huoltoedustajalle.

E7: Käämin lämpötila-anturi on pois käytöstä. Soita valtuutetulle huoltoedustajalle.

E8: Jäähdyttimen lämpötila-anturi on pois käytöstä. Soita valtuutetulle huoltoedustajalle.

E9: Kalibrointivirhe. Soita valtuutetulle huoltoedustajalle.

SISÄLTÖ:
