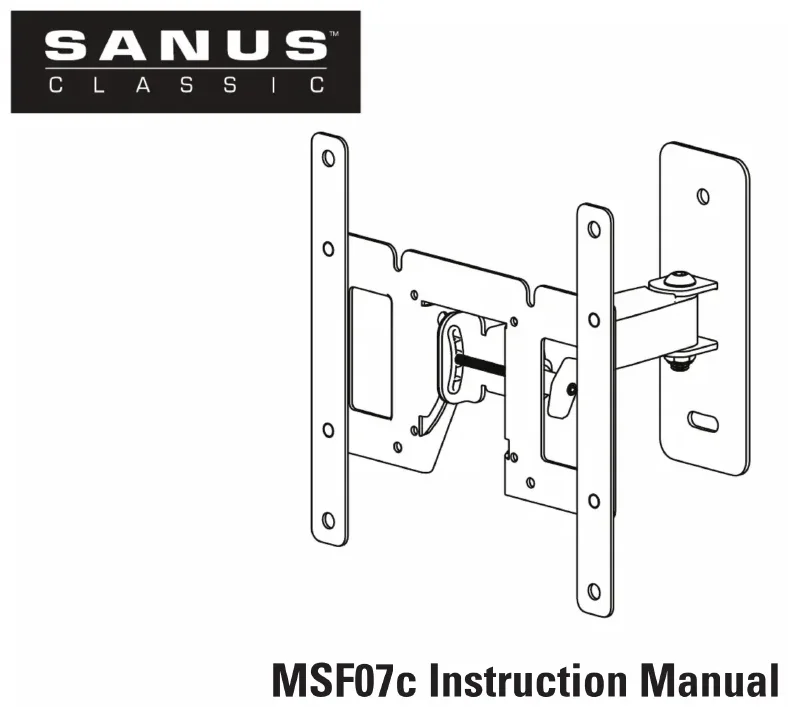

Classic MSF07c - Meuble TV SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Sanus
Modèle	Classic MSF07c
Poids maximal supporté	15,8 kg (35 lb)
Compatibilité VESA	75 x 75 mm à 200 x 200 mm (avec plaque d'extension pour 200x200)
Type de mur	Cloison sèche avec montants en bois (épaisseur maximale du revêtement : 16 mm)
Dimensions de la plaque murale (approx.)	45 x 20 cm
Matériau	Acier
Fonctions principales	Inclinaison réglable, gestion des câbles, fixation sécurisée par languettes de verrouillage
Alimentation	Aucune (mécanique)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation sur montants bois obligatoire ; ne pas dépasser la charge maximale ; utiliser les vis et chevilles fournies
Pièces détachées et réparabilité	Contacter le service client Sanus au 1 800 359-5520 pour les pièces de rechange
Garantie	5 ans (selon le fabricant)
Contenu de l'emballage	Plaque murale, supports de téléviseur, quincaillerie de montage, plaque d'extension 200x200, guide d'installation

FOIRE AUX QUESTIONS - Classic MSF07c SANUS

Quel est le poids maximum que peut supporter le support Sanus Classic MSF07c ?

Le poids maximum supporté est de 15,8 kg (35 lb), téléviseur et accessoires compris.

Quels types de murs conviennent pour ce support ?

Ce support est conçu uniquement pour une installation sur des montants en bois recouverts de cloison sèche (épaisseur max 16 mm). Il n'est pas adapté au béton, à la brique ou au métal.

Comment savoir si mon téléviseur est compatible avec ce support ?

Vérifiez que votre téléviseur pèse moins de 15,8 kg et que les trous de montage à l'arrière correspondent à une configuration VESA de 75x75 mm, 100x100 mm, 100x200 mm, 200x100 mm ou 200x200 mm. Une plaque d'extension est fournie pour le 200x200 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un perceuse, d'un niveau à bulle, d'un détecteur de montants, d'une clé à douille ou d'un tournevis adapté aux vis fournies.

Peut-on incliner le téléviseur après installation ?

Oui, le support permet un réglage de l'inclinaison. Desserrez le bouton sur la bride de montage, ajustez l'angle, puis resserrez.

Comment gérer les câbles avec ce support ?

Le support intègre des passages de câbles pour les dissimuler. Laissez suffisamment de mou pour permettre le mouvement du téléviseur.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Sanus au 1 800 359-5520. Ne retournez pas les pièces au revendeur.

Ce support est-il difficile à installer soi-même ?

L'installation est conçue pour être simple avec les instructions fournies. Cependant, le téléviseur étant lourd, il est recommandé d'être deux personnes pour les étapes de levage.

Puis-je utiliser ce support pour un téléviseur à dos bombé ou avec des obstructions ?

Oui, des entretoises sont incluses pour les téléviseurs avec dos irrégulier ou trous encastrés. Suivez les instructions pour choisir la bonne configuration.

Comment retirer le téléviseur du support ?

Mettez les languettes de verrouillage en position déverrouillée, puis soulevez le téléviseur et écartez-le de la plaque murale.

MODE D'EMPLOI Classic MSF07c SANUS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

1

Votre téléviseur pèse-t-il plus de 15.8 kg (35 lb) avec les accessoires?

Non — Parfait!

Oui — Ce support n'est PAS compatible. Visitez MountFinder.Sanus.com ou composez le 1 800 359-5520 pour trouver un support compatible.

2

De quoi est fait le mur?

Cloison sèche à montants en bois

Parfait!

Vous avez des doutes? Appelez au 1 800 359-5520

3

Avez-vous tous les outils requis?

4

Vous êtes prêt à commencer?

Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle au 1 800 359-5520.

ATTENTION : Évitez les dommages matériels et les blessures!

• Ne pas utiliser ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support.
• Ce produit est conçu seulement pour être installé sur un mur dont la charpente est en bois!
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

FRANÇAIS

Dimensions

Voir à la page 3

Pièces et matériel fournis

Voir à la page 4

AVERTISSEMENT: Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, ne retournez pas les pièces endommagées à votre revendeur. Contactez plutôt le service clientèle. N'utilisez jamais de pièces endommagées!

REMARQUE: Les pièces comprises ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 1 Installation sur des murs à montant de bois

Voir à la page 8

ATTENTION : Évitez les dommages matériels et les blessures!

• L'épaisseur du matériau de revêtement de mur ne doit pas excéder 16 mm (5/8 po).

• Dimension minimale du montant de bois : commune 51 x 102 mm (2 x 4 po) nominale 38 x 89 mm (1,5 x 3,5 po)

• Vérifiez le centre du montant à l'aide d'un poinçon ou d'un clou fin, ou utilisez un localisateur bord à bord.

• Mettez la plaque murale 01 à niveau et marquez les emplacements des trous.
• Les avant-trous DOIVENT être percés à une profondeur de 63,5 mm (2,5 po) à l'aide d'un foret de 5.5 mm (7/32 po).
• Serrez les boulons tire-fond 02 jusqu'à ce qu'ils s'appuient fermement sur la plaque murale 01.

ATTENTION : Évitez tout dommage matériel ou blessure! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. NE PAS trop serrer les boulons tire-fond 02.

FRANÇAIS

ÉTAPE 2 Installation des supports du téléviseur

Voir à la page 10

Choix des vis pour le téléviseur

Le type de téléviseur vous aidera à choisir la configuration de la quincaillerie à utiliser. Faites correspondre votre type de téléviseur à l'une des configurations de quincaillerie suggérées à la page suivante.

a - Option d'installation sans entretoises (téléviseur à dos plat).
b - Option d'installation avec entretoises (téléviseur avec dos obstrué ou avec trous de montage encastrés).

ATTENTION : Vérifiez que la longueur du filetage de la vis avec l'entretoise soit correcte pour votre téléviseur. Si elle est trop courte, elle ne retiendra pas le téléviseur et trop longue elle l'endommagera.

Fixez les extensions (200 x 200 mm SEULEMENT)

Si la confi guration des trous du téléviseur est 200 x 200 mm (7,87 x 7,87 po), ajoutez la plaque d'extension ^12 à la bride de montage du téléviseur ^01 en utilisant les vis à plaque d'extension ^13 .

Fixez le support de montage au téléviseur pour les téléviseurs dont l'arrière est plat ou sans obstruction

Assurez-vous que les supports sont à l'horizontale derrière le téléviseur. Si vous avez besoin de plus d'espace à cause des câbles, de creux ou de protubérances, consultez les options d'installation utilisant des entretoises.

1. Ne pas encore serrer ; laissez un peu de filetage exposé.

2. Serrer toutes les fixations.

TRÈS LOURD ! Cette étape requiert deux personnes.

Remarque : La configuration des trous du téléviseur de 75 mm x 75 mm ne nécessite pas de rondelle.

LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

Pour les téléviseurs dont l'arrière est irrégulier ou obstrué

Assurez-vous que les supports sont à l'horizontale (à niveau) derrière le téléviseur. Les configurations standard sont illustrées. Consultez le Service à la clientèle pour toute application particulière ou si vous avez des doutes quant à la quincaillerie à utiliser.

1. Ne pas encore serrer ; laissez un peu de filetage exposé.

2. Serrer toutes les fixations.

TRÈS LOURD ! Cette étape requiert deux personnes.

Remarque : La configuration des trous du téléviseur de 75 mm x 75 mm ne nécessite pas de rondelle.

LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

FRANÇAIS

Gestion des câbles

Voir à la page 16

REMARQUE : Assurez-vous de laisser suffisamment de mou dans les câbles pour que le moniteur puisse bouger librement.

Dépannage

Voir à la page 17

RÉGLAGE DE L'INCLINAISON : Desserrez le bouton sur la bride de montage du téléviseur pour ajuster l'inclinaison du téléviseur. Serrez le bouton lorsque le téléviseur est à l'angle d'inclinaison désiré.

RETRAIT DU TÉLÉVISEUR : Mettez les languettes de verrouillage en position déverrouillée et soulevez le téléviseur et éloignez-le de la plaque murale.
