MODE D'EMPLOI XR-55A83K SONY
À propos des manuels
Ce téléviseur est livré avec les manuels suivants. Conservez les manuels à titre de référence.
Guide d'installation
- Installation et configuration du téléviseur.
Guide de référence (ce manuel) / Documentation de sécurité
- Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.
Guide d'aide (Manuel en ligne)
- Paramètres, fonctions, connexion internet, dépannage, etc.
- Pour l'ouvrir, appuyez sur la touche → (Sélection de l'entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].
- Vous pouvez vous reporter au Guide d'aide avec votre smartphone.
- Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité ».
- Lisez la documentation de sécurité fournie pour plus d'informations de sécurité.
- Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
- Le « x »/« xx » qui apparaît dans le nom de modèle correspond à un chiffre qui désigne la présentation, la couleur ou la norme de télévision.
AVIS IMPORTANT
Avis concernant les équipements radio
Le soussigné, Sony Corporation, déclare que les équipements radioélectriques de type XR-77A84K, XR-77A83K, XR-77A80K, XR-65A84K, XR-65A83K, XR-65A80K, XR-65A75K, XR-55A84K, XR-55A83K, XR-55A80K, XR-55A75K sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://compliance.sony.eu
Pour cet équipement radio, les restrictions de mise en service ou de demandes d'autorisation d'utilisation suivantes s'appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : La bande 5150 - 5350 MHz est limitée aux utilisations en intérieur uniquement.
Consignes de sécurité
Transport
- Avant de transporter le téléviseur, débranchez tous ses câbles.
- La présence de deux personnes ou plus est nécessaire pour le transport des téléviseurs de grande taille.

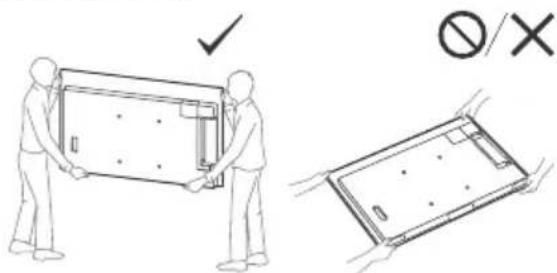

- Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau et le cadre qui l'entoure.
- Lors de la manipulation ou du montage du téléviseur, ne couchez pas le téléviseur (sauf XR-55A8xK / 55A7xK).
- Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
- Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

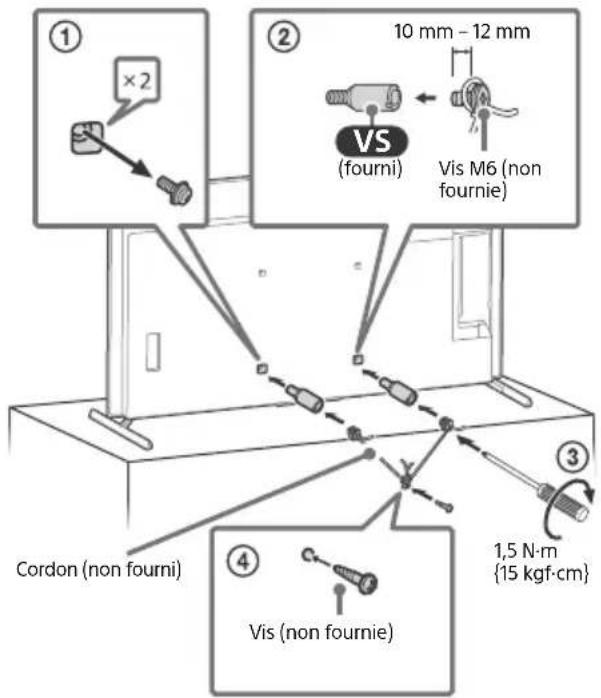

Prévention des basculements
Précautions à prendre pour protéger l'écran des dommages
Rémanence d'image
Les téléviseurs OLED sont sensibles à la rémanence d'image en raison des caractéristiques des matériaux utilisés. La rémanence d'image peut survenir si des images s'affichent plusieurs fois au même emplacement sur l'écran ou pendant des périodes prolongées. Il ne s'agit pas d'un dysfonctionnement du téléviseur. Évitez d'afficher des images pouvant causer une rémanence d'image.
Voici des exemples d'images pouvant causer une rémanence d'image :
- Contenu avec des bandes noires en haut et en bas et/ou sur la gauche et la droite de l'écran. (ex : écran 4:3 « letterboxé », définition Standard)
- Images statiques, comme des photos.
- Menus à l'écran, guides des programmes, logos des chaînes, etc.
- Contenu statique des applications.
- Téléscripteurs à l'écran, comme ceux utilisés dans les journaux télévisés et les titres.
Pour réduire le risque de rémanence d'image :
- Sony vous recommande de mettre le téléviseur hors tension normalement en appuyant sur le bouton marche de la télécommande ou du téléviseur.
- Remplissez l'écran en modifiant [Mode Large] pour éliminer les bandes noires. Sélectionnez un [Mode Large] autre que [4:3].
- Désactivez l'OSD (affichage sur écran) en appuyant sur le bouton 1Menu de contrôle) et sélectionnez [Informations], puis désactivez les menus de l'appareil raccordé.
- Évitez d'afficher des images statiques aux couleurs vives (y compris du blanc), des horloges ou des logos sur une partie de l'écran.
- Configurez les réglages de l'image en fonction des conditions ambiantes. L'image Standard est recommandée pour un usage domestique et lors de la visualisation d'un contenu affichant souvent les logos de la station, etc.
Le téléviseur possède les fonctionnalités suivantes pour aider à réduire/empêcher la rémanence d'image.
Actualisation du panneau
Une actualisation du panneau ajustera l'uniformité du panneau. L'actualisation du panneau peut être effectuée et ne doit être utilisée que lorsque la rémanence d'image est très visible.
Attention :
- La fonction Actualisation du panneau peut affecter le panneau. N'effectuez pas l'actualisation du panneau plus d'une fois par an, car elle peut réduire la durée de vie du panneau.
• L'actualisation du panneau dure environ dix minutes. - L'efficacité d'une actualisation du panneau peut varier en fonction de la condition de la rémanence d'image.
Décalage des pixels
Place automatiquement l'image sur l'écran pour empêcher la rémanence d'image.
Autre fonctionnalité
La luminosité de l'écran est automatiquement réduite lors de l'affichage d'images fixes, d'horloges, de couleurs vives ou de logos, etc.

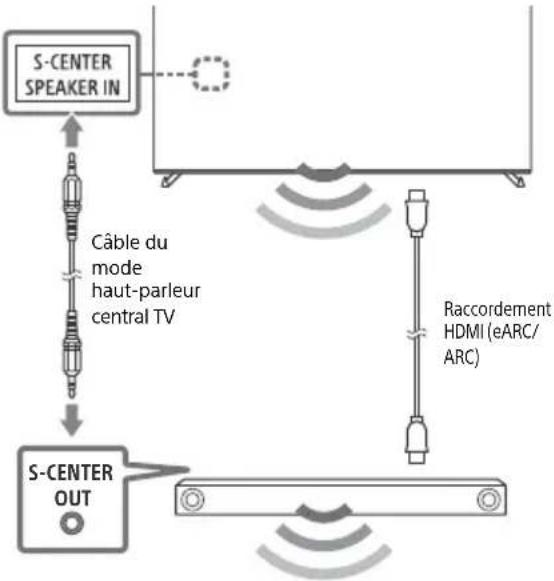

Utilisation du téléviseur comme élément du système audio
Remarque
- Avant de raccorder des câbles, débranchez le cordon d'alimentation du téléviseur et du récepteur AV.
- Reportez-vous au mode d'emploi du système audio avec connecteur S-CENTER OUT pour plus de détails.


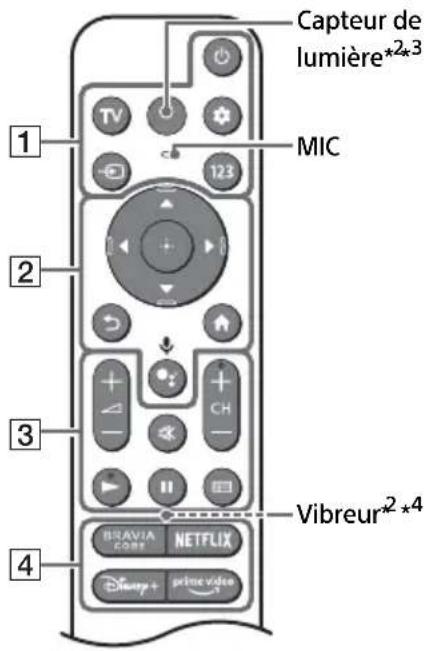

Télécommande et téléviseur
La forme de la télécommande, la disposition, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur/réglages du téléviseur*1.
TV : Affiche la liste des chaînes de télévision ou commute l'entrée.
(Paramètres rapides) : Pour afficher les Paramètres rapides.
(Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.
123 (Menu de contrôle) : Affichez le Menu de contrôle.
2 ▲ / ▼ / ◀ / ▶ / ⊕ : Navigation et sélection du menu à l'écran.
(Retour)
(Accueil)
•: (Assistant Google) / (Microphone): Utilise l'Assistant Google ^56 ou la recherche vocale ^6 .
3 +1 - (Volume)
※ (Coupure du son)^*7
CH + / - (Chaîne)
/
(Guide) : Affiche le guide des programmes numériques du téléviseur ou du Décodeur Câble/Satellite*8.
4 Touches d'applications
5 BUILT-IN MIC SWITCH (Commutateur du microphone intégré)*5 : Allumer/Éteindre le micro intégré.
6 (Alimentation)
7 Capteur de télécommande / Capteur de lumière / LED
8 MICRO intégré ^569 : Pour activer le micro intégré, appuyez sur la touche Assistant Google/microphone de la télécommande et suivez les instructions qui s'affichent à l'écran.
*1 Pour les autres modèles de télécommande, reportez-vous au Guide d'aide en ligne pour plus de détails.
*2 RMF-TX900U uniquement. Pour voir le nom du modèle de la télécommande, ouvrez le couvercle de la télécommande et lisez l'étiquette se trouvant sur la télécommande.
*3 Le rétroéclairage de la télécommande s'allume lorsque le capteur de lumière détecte que la lumière ambiante est faible. L'allumage automatique du rétroéclairage peut être mis hors tension.
*4 Le vibreur émet un son lorsque vous utilisez la fonction de recherche à distance. Reportez-vous au Guide d'aide en ligne pour plus de détails.
*5 Uniquement pour certaines régions, certains pays ou certains modèles et certaines langues.
*6 L'Assistant Google ou la recherche vocale nécessite une connexion à Internet.
*7 Le raccourci de l'accessibilité est disponible en maintenant enfoncé (Coupure du son).
*8 Le réglage [Configuration de votre décodeur Câble/Satellite] est nécessaire.
*9 La consommation électrique augmente lorsque le micro est activé puisqu'il reste à l'écoute.
Pour plus d'informations, consultez le Guide d'aide. Appuyez sur la touche → (Sélection de l'entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].
Gestion des câbles de la Caméra Microphone en option (non fournis)
Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de réaction du téléviseur ou perte de réseau, suivez les étapes ci-après.
1 Redémarrez votre téléviseur en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes. Le téléviseur redémarre. Si le téléviseur n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur, puis appuyez sur le touche de mise en marche du téléviseur et relâchez-la. Attendez deux minutes et branchez le cordon d'alimentation secteur.
Ou appuyez sur la touche de mise en marche sur le téléviseur pendant environ 40 secondes jusqu'à ce que le téléviseur se mette hors tension.
2 Reportez-vous au menu Aide illustré ci-dessous.
3 Raccordez votre téléviseur à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre téléviseur régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.
4 Allez sur le site Web d'assistance Sony (informations fournies à la fin de ce manuel).
Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.
L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.
La télécommande ne fonctionne pas.
- Remplacez les piles.
Le mot de passe du verrouillage parental a été oublié.
- Saisissez 9999 comme code PIN et saisissez le nouveau code PIN.
L'écran s'assombrit alors que vous regardez le téléviseur.
- Si l'image entière ou une partie de l'image demeure immobile, la luminosité de l'écran est progressivement réduite afin d'éviter la rémanence d'image. Il ne s'agit pas d'un dysfonctionnement du téléviseur.
La rémanence d'image vous inquiète.
Si la même image s'affiche plusieurs fois ou pendant une période prolongée, la rémanence d'image est possible. Pour réduire la rémanence d'image, nous vous recommandons d'éteindre le téléviseur normalement en appuyant sur la touche Alimentation de la télécommande ou du téléviseur.
Remarque
- Effectuez une actualisation du panneau uniquement lorsque la rémanence d'image est particulièrement visible. Évitez d'effectuer une actualisation du panneau plus d'une fois par an, car elle peut réduire la durée de vie du panneau.
- Les images comportant des horloges, logos ou couleurs vives (y compris du blanc) causent facilement la rémanence d'image. Évitez d'afficher ces types d'images pendant des périodes prolongées, car cela pourrait provoquer une rémanence d'image.
Le message [L'actualisation du panneau ne s'est pas terminée...] s'affiche.
Lorsque i) le téléviseur est mis sous tension ou ii) le cordon d'alimentation secteur est débranché pendant l'actualisation du panneau, l'actualisation du panneau ne s'effectue pas.
Veuillez éviter les deux conditions ci-dessus au cours de l'actualisation du panneau.
Pour plus d'informations sur le dépannage, consultez le Guide d'aide.
Appuyez sur la touche → (Sélection de l'entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].
Spécifications
Système
Type d'affichage : Panneau OLED (diode électroluminescente organique)
Norme de télévision : Selon le choix de votre pays/région/modèle de téléviseur
Analogique : B/G, D/K, I
Numérique : DVB-T/DVB-C/DVB-T2
Satellite : DVB-S/DVB-S2
Norme de couleurs : PAL/SECAM/NTSC3.58
(Vidéo uniquement)/NTSC4.43 (Vidéo uniquement)
Canaux couverts : Selon le choix de votre pays/région/modèle de téléviseur
Analogique : UHF/VHF/Câble
Numérique : UHF/VHF/Câble
Satellite : Fréquence intermédiaire 950-2150 MHz
Sortie son
XR-77A8xK : 20 W + 10 W + 10 W + 10 W + 10 W
| Plage de fréquences Puissance de sortie | |
| LAN sans fil (Téléviseur) | |
| 2400-2483,5 MHz | < 20,0 dBm |
| 5150-5250 MHz | < 23,0 dBm |
| 5250-5350 MHz | < 20,0 dBm |
| 5470-5725 MHz | < 20,0 dBm |
| 5725-5850 MHz | < 13,9 dBm |
| Bluetooth®(Téléviseur) | |
| 2400-2483,5 MHz < 10,0 dBm | |
| Bluetooth®(RMF-TX900U / RMF-TX800U / RMF-TX520E) | |
| 2400-2483,5 MHz < 10,0 dBm | |
Prises d'entrée/de sortie
Antenne/câble
Borne 75 ohms externe pour VHF/UHF
Antenne satellite
Connecteur femelle type-F, 75 ohms.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone,
Diffusion par câble unique EN50494.
/ AV IN / S-CENTER SPEAKER IN
Entrée audio/vidéo (mini-prise)
Entrée du haut-parleur central S (mini-prise)
HDMI IN 1/2/3/4 (compatible avec HDCP 2.3)
Vidéo :
( 4096 \times 2160p (50, 60 Hz)^{*1*2}, 4096 \times 2160p (24 Hz)^{*1}, 3840 \times 2160p (50, 60 Hz)^{*2}, 3840 \times 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formats PC ( ^{*3} ) ( 3840 \times 2160p (100, 120 Hz)^{*2*4} )
Audio :
En mode eARC (Enhanced Audio Return Channel)
Reportez-vous au Guide d'aide en ligne pour plus de détails.
Sauf mode eARC
PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS
Reportez-vous au Guide d'aide en ligne pour plus de détails.
En mode ARC
PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS
Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, DTS)
1,2(HDD^6 REC)^*
Port pour périphérique USB (2 Disque dur USB pour la fonction REC)
Le port USB 1 prend en charge la High Speed USB (USB 2.0)
Le port USB 2 prend en charge la Super Speed USB (USB 3.2 Gen 1)
Fente CAM (Module pour système à contrôle d'accès)
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication ne sont pas garantis.)
Puissance, fiche produit et autres
Alimentation
220V - 240V CA, 50Hz
Taille d'écran (mesurée en diagonale) (Environ)
XR-77A8xK : 194,7 cm / 77 pouces
XR-65A8xK / 65A7xK : 163,9 cm / 65 pouces
XR-55A8xK / 55A7xK : 138,8 cm / 55 pouces
Consommation électrique en veille ^78 0,50 W
Résolution d'affichage (horizontal × vertical) (points)
3840 × 2160
Puissance de sortie nominale
500 mA (pour USB 1), 900 mA (pour USB 2)
Dimensions (Environ) (I × h × p) (cm)
Avec support de table
Position standard :
XR-77A8xK : 172,2 × 102,4 × 38,9
XR-65A8xK : 144,8 × 86,2 × 33,0
XR-65A7xK : 144,8 × 91,0 × 33,8
XR-55A8xK : 122,7 × 73,8 × 33,0
XR-55A7xK : 122,7 × 78,5 × 33,8
Position étroite :
XR-77A8xK:172,2×102,4×38,9
XR-65A8xK : 144,8 × 86,2 × 33,0
XR-55A8xK : 122,7 × 73,8 × 33,0
Position de barre de son :
XR-77A8xK : 172,2 × 106,6 × 38,9
XR-65A8xK : 144,8 × 90,4 × 33,0
XR-55A8xK : 122,7 × 78,0 × 33,0
Sans support de table
XR-77A8xK : 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK : 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK : 122,7 × 71,2 × 5,3
Largeur du support (Environ) (cm)
Position standard :
XR-77A8xK : 140,9
XR-65A8xK / 55A8xK : 118,4
XR-65A7xK / 55A7xK : 105,2
Position étroite :
XR-77A8xK : 61,9
XR-65A8xK / 55A8xK : 84,7
Position de barre de son :
XR-77A8xK : 140,9
XR-65A8xK / 55A8xK : 118,4
Poids (Environ) (kg)
Avec support de table
XR-77A8xK : 37
XR-65A8xK:24,6
XR-65A7xK : 24,2
XR-55A8xK:19,5
XR-55A7xK:19,1
Sans support de table
XR-77A8xK:34,8
XR-65A8xK : 23
XR-65A7xK:22,9
XR-55A8xK : 17,9
XR-55A7xK : 17,8
Autres
Accessoires en option
Support de fixation murale :
SU-WL850 / SU-WL450

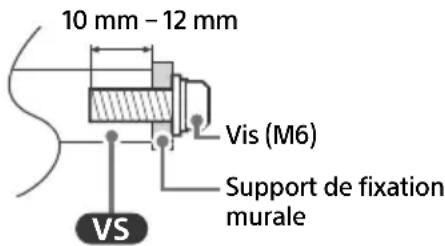

Diamètre et longueur de la vis :
Température de fonctionnement : 0 °C - 40 °C
Humidité de fonctionnement : 10 % - 80 % HR (sans condensation)
*1 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à
3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].
*2 Reportez-vous au menu à l'écran pour régler [Format du signal HDMI].
*3 Reportez-vous au Guide d'aide en ligne pour plus de détails.
*4 HDMI IN 3 & 4 uniquement. Utilisez le câble HDMI ultra-haute vitesse pour la connexion.
*5 Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre téléviseur vers votre système audio.
*6 Fonction non disponible en Italie.
*7 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
*8 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.
Remarque
- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
- La conception et les spécifications sont sujettes à modification sans préavis.
- Des abonnements à des services et à des applications peuvent être requis et des conditions, des frais et/ou des frais supplémentaires peuvent s'appliquer lorsque vous utilisez l'Assistant Google.
- La fiche produit de ce manuel concerne le RÈGLEMENT DÉLÉGUÉ (UE) 1062/2010 DE LA COMMISSION. Reportez-vous à son site Web pour plus d'informations sur le règlement (UE) 2019/2013.
Numéro d'enregistrement du produit (RÈGLEMENT DÉLÉGUÉ (UE) 2019/2013 DE LA COMMISSION)
XR-77A84K (1034885), XR-77A83K (1034883), XR-77A80K (1034880), XR-65A84K (1034878), XR-65A83K (1034876), XR-65A80K (1034875), XR-65A75K (1034895), XR-55A84K (1034874), XR-55A83K (1034872), XR-55A80K (1034871), XR-55A75K (1034894).
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Posición estrecha:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Anchura del soporte (Aprox.) (cm)
Posición estándar:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Posición estrecha:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Smalle positie:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Geluidsbalkpositie:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Enge Position:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Soundbar-Position:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Posição estreita:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Posizione stretta:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Inskränkt position:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Stativets bredd (Ca.) (cm)
Standardposition:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Inskränkt position:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Smal position:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Soundbar-position:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Stativets bredde (Ca.) (cm)
Standardposition:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Smal position:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
Soundbar-position:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
Vægt (Ca.) (kg)
Inkl. TV-fod
XR-77A8xK: 37
XR-65A8xK: 24,6
XR-65A7xK: 24,2
XR-55A8xK: 19,5
XR-55A7xK: 19,1
Uden TV-fod
XR-77A8xK: 34,8
XR-65A8xK: 23
XR-65A7xK: 22,9
XR-55A8xK: 17,9
XR-55A7xK: 17,8
Andre
Ekstraudstyr
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Kapea paikka:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Soundbar-sijainti:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Jalustan leveys (Noin) (cm)
Vakioasento:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Kapea paikka:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
Soundbar-sijainti:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
Paino (Noin) (kg)
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Snever plassering:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Lydplankens plassering:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Stativbredde (ca.) (cm)
Standardplassering:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Snever plassering:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
Lydplankens plassering:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
Vekt (ca.) (kg)
med bordstativ
XR-77A8xK: 37
XR-65A8xK: 24,6
XR-65A7xK: 24,2
XR-55A8xK: 19,5
XR-55A7xK: 19,1
uten bordstativ
XR-77A8xK: 34,8
XR-65A8xK: 23
XR-65A7xK: 22,9
XR-55A8xK: 17,9
XR-55A7xK: 17,8
Annet
Tilleggsutstyr
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Położenie pionowe:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK: 144,8 × 83,6 × 5,3
XR-65A7xK: xxx,x × xx,x × xx,x
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Úzká poloha:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Poloha reproduktoru Soundbar:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Zúžená poloha:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
Šírka stojana (Pribl.) (cm)
Štandardná poloha:
XR-77A8xK: 140,9
XR-65A8xK / 55A8xK: 118,4
XR-65A7xK / 55A7xK: 105,2
Zúžená poloha:
XR-77A8xK: 61,9
XR-65A8xK / 55A8xK: 84,7
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Szük pozíció:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Soundbar pozíciója:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz,
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Pozitia îngustă:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Pozitia barei de sunet:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Стеснено положение:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Περιορισμένη θέση:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Θέση soundbar:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-65A7xK: 144,8 × 91,0 × 33,8
XR-55A8xK: 122,7 × 73,8 × 33,0
XR-55A7xK: 122,7 × 78,5 × 33,8
Dar konum:
XR-77A8xK: 172,2 × 102,4 × 38,9
XR-65A8xK: 144,8 × 86,2 × 33,0
XR-55A8xK: 122,7 × 73,8 × 33,0
Soundbar konumu:
XR-77A8xK: 172,2 × 106,6 × 38,9
XR-65A8xK: 144,8 × 90,4 × 33,0
XR-77A8xK: 172,2 × 99,8 × 5,4
XR-65A8xK / 65A7xK: 144,8 × 83,6 × 5,3
XR-55A8xK / 55A7xK: 122,7 × 71,2 × 5,3
