HASZNÁLATI ÚTMUTATÓ XR-55A83K SONY

Bezdrôtová technológia

Protokol IEEE 802.11a/b/g/n/ac

Bluetooth ^® verzia 4.2

Frekvenčný rozsah Výstupný výkon
Bezdrótová siet LAN (Televízia)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televízia)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX900U / RMF-TX800U / RMF-TX520E)
2400-2483,5 MHz < 10,0 dBm

A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

• TV telepítése és beállítása.

Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

- Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.

Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.
• A megnyitáshoz nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások“.
• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.
• A típusnévben szereplő „x”/„xx“ a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg.

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel kapcsolatban

A Sony Corporation igazolja, hogy a XR-77A84K, XR-77A83K, XR-77A80K, XR-65A84K, XR-65A83K, XR-65A80K, XR-65A75K, XR-55A84K, XR-55A83K, XR-55A80K, XR-55A75K típusú rádiós berendezések megfelelnek a 2014/53/EU irányely előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó :

Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva.

- Okostelefonjáról is elérheti a Súgóútmutatót.

Biztonsági előírások

Szállítás

• A TV-készülék szállítása előtt húzza ki az összes kábelt.
• Két vagy több személyre van szükség egy nagyméretű tv-készülék szállításához.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne nyomja meg a panelt és a képernyő körüli keretet.

- A mozgatás vagy felszerelés során ne fektesse le a TV-t (kivéve a XR-55A8xK / 55A7xK modellt).

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

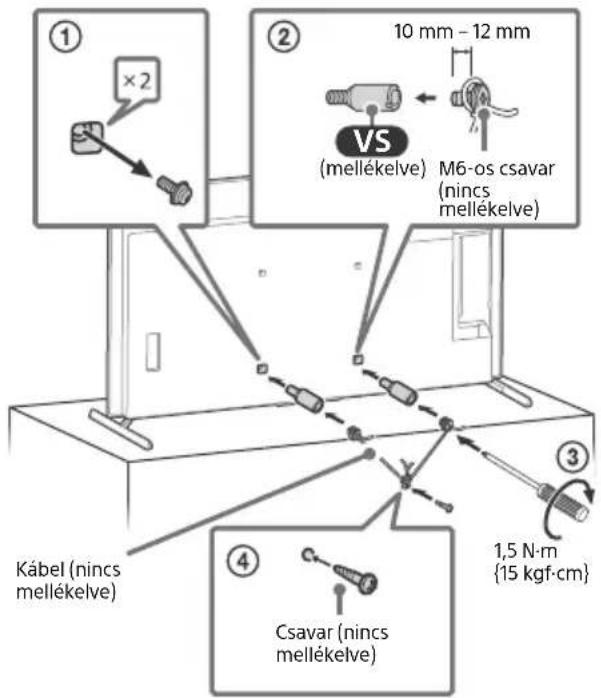

A felborulás megakadályozása

① ×2 ② 10 mm - 12 mm VS (mellékelve) M6-os csavar (nincs mellékelve) Kábel (nincs mellékelve) ③ 1,5 N·m {15 kgf·cm} ④ Csavar (nincs mellékelve)

A TV-képernyő védelme (OLED TV)

Óvintézkedések a képernyő rongálódás elleni védelme érdekében

Képvisszamaradás

Az OLED TV-k az alkalmazott anyagok jellemzői miatt érzékenyek a képvisszamaradásra (beégés). A képvisszamaradás akkor állhat elő, ha a képernyőnek ugyanazon a helyén sokszor, vagy huzamosabb ideig ugyanaz a kép jelenik meg. Ez nem jelenti a TV hibás működését. Kerülje az olyan képek megjelenítését, amelyek képvisszamaradást okozhatnak.

A következőkben olyan képekre mutatunk példát, amelyek képvisszamaradást okozhatnak:

- A képernyő tetején, alján, jobb vagy bal oldalán fekete sávokat tartalmazó képek. (Például Letterbox vagy 4:3 képarányú, normal felbontású képek.)

• Állóképek, például fényképek.
• Képernyömenük, müsorújságok, csatornalogók stb.
• Alkalmazások statikus tartalmai.
• Szalagcímek, amelyeket pl. a híradók és kiemelt hírek használnak.

A képvisszamaradás kockázatának csökkentése:

• A Sony azt javasolja, hogy a TV-készüléket általában a távvezérlön vagy a TV-készüléken található be-/kikapcsoló gombbal kapcsolja ki.
• A [Szélesvásznú mód] választásával szüntesse meg a fekete sávokat. A [Normál] módtól eltérő [Szélesvásznú mód] beállítást használjon.
• Az (yezérlőmenű) gombot megnyomva kapcsolja ki az OSD-t (képernyőmenüt), válassza ki az [Információ] lehetőséget, és kapcsolja ki a csatlakoztatott készülékek menüit.
• Kerülje a fényes színeket (beleértve a fehéret is) tartalmazó állóképek vagy logók tartós megjelenítését a képernyő minden részén.
• A képbeállításokat igazítsa a környezeti feltételekhez. A Normál beállítást otthoni használatra ajánljuk és akkor, ha a megjelenített tartalomban gyakran szerepel csatornalogó stb.

A TV következő funkciói segítenek a képvisszamaradás csökkentésében/megelőzésében.

Képernyőfrissítés

A panelfrissítés beállítja a panel egységességét. A panelfrissítés elvégezhető, és csak akkor szabad használni, ha a képvisszamaradás nagyon észrevehető.

Vigyázat:

• A Panelfrissítés funkció hatással lehet a panelre. Ne végezze el évente több mint egyszer a panelfrissítést, mert az hatással lehet a panel hasznos élettartamára.
• A panelfrissítés végrehajtása körülbelül tíz percig tart.
• A panelfrissítés hatásossága a képvisszamaradási állapottól függ.

Képponteltolás

A képvisszamaradás megelőzése érdekében automatikusan elmozdítja a képet a képernyön.

Egyéb funkciók

A képernyő fényereje automatikusan csökken, ha állóképet, órát, erős színeket vagy logókat stb. jelenít meg.

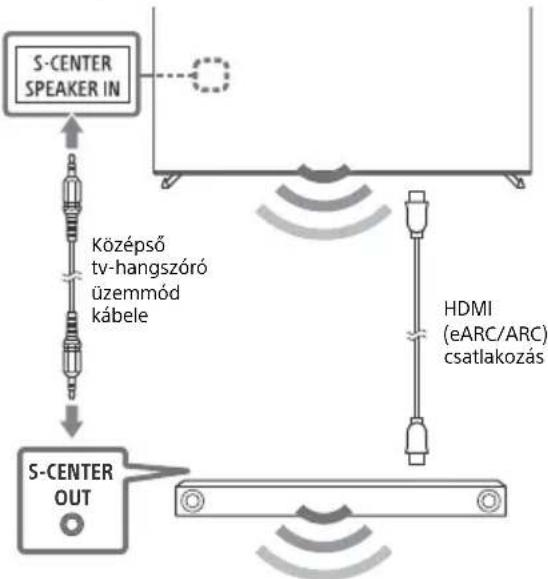

A tv használata hangrendszer részeként

Megjegyzés

• A kábelek csatlakoztatása előtt a TV és az AV-erősítő hálózati kábelét is csatlakoztassa le a hálózati feszültségről.
• Részletekért tekintse meg az S-CENTER OUT csatlakozóval ellátott hangrendszer használati útmutatóját.


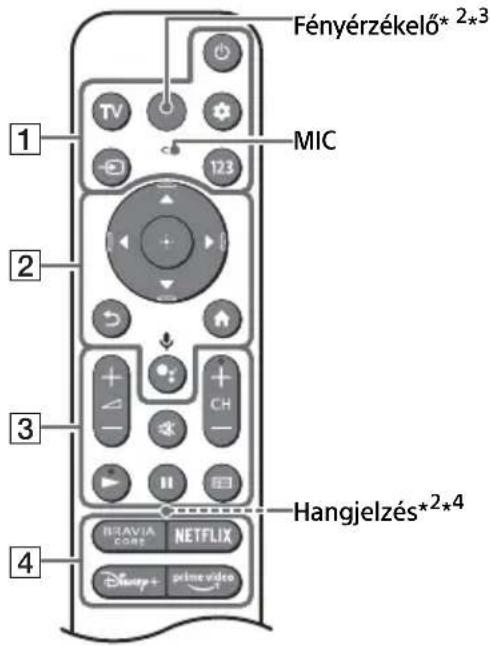

Távvezérlő és TV

A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/országtól/a tv típusától/a tv beállításaitól függően változhat*¹.

Fényérzékelő* 2*3 MIC 1 2 3 4 Hangjelzés*2*4 BRAVIA NETFLIX Disney+ prime video

1 (Teljesítmény)

TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása.

(Gyors beállítások): Gyors beállítások megjelenítése.

(Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb.

123 (Vezérlőmenü): Vezérlőmenü megjelenítése.

2 ▲ / ▼ / ◀ / ▶ / ⊕: A képernyőn történő navigálás és elemkiválasztás eszköze.

(Vissza)

(Kezdőképernyő)

(Google Segéd) / (Mikrofon):

Használja a Google Segéd*5*6 vagy hangalapú keresés*6 lehetőségeket.

3 △+/- (Hangerö)

※ (Némítás)^*7

CH + / - (Csatorna)

/11

(Útmutató): A TV-készülék vagy Kábel- és műholdvevő*8 digitális műsorújságjának megjelenítése.

4 Alkalmazás gombok

5 BUILT-IN MIC SWITCH (Beépített mikrofon kapcsolója)*5: Kapcsolja be/ki a beépített mikrofont.
6 (Teljesítmény)
7 Távvezérlő érzékelője / Fényérzékelő / LED
8 Beépített mikrofon ^569 : A beépített mikrofon használatához nyomja meg a Google Segéd/mikrofon gombot a távvezérlőn, és kövesse a képernyőn megjelenő utasításokat.
*1 Más távirányító típusok esetén a részleteket illetően lásd a Súgóútmutatót.
*2 Csak RMF-TX900U. A távvezérlő típusnevének megtekintéséhez nyissa fel a távvezérlő fedelét, és tekintse meg a távvezérlő címkéjét.
*3 A távvezérlő háttérvilágítása világít, ha a fényérzékelő túl alacsony környezeti fényt érzékel. A háttérvilágítás automatikus megvilágítása kikapcsolható.
*4 A távoli keresőfunkció használatakor hangjelzés hallatszik. Részletes leírást az online Súgóútmutatóban talál.
*5 Csak egyes régiók/országok/típusok/nyelvek esetén.
*6 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.
*7 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával.
*8 [Kábel- és műholdvevő beállítás] beállítás szükséges.
*9 A teljesítményfelvétel megnő a beépített mikrofon engedélyezésekor, mivel az folyamatos készenlétben áll.

További információért tekintse meg a Súgóútmutatót.

Nyomja meg a →

(Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Opcionális kamera- és mikrofonkábel (nincs mellékelve) kezelés

Asztali állvány pozíció

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol.
2 Lásd a Súgó menüt az alábbiakban látható módon.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői zárhoz tartozó jelszót.

- Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot.

TV-nézés közben a képernyő sötétebbé válik.

- Ha az egész kép vagy a kép egy része állókép, akkor a képernyő fényereje a képvisszamaradás megelőzése érdekében csökken. Ez nem jelenti a TV hibás működését.

Képvisszamaradási problémája van.

Ha hosszú ideig ismételten ugyanaz a kép jelenik meg, akkor képvisszamaradás fordulhat elő. A képvisszamaradás csökkentése érdekében javasoljuk, hogy a TV-készüléket a szokásos módon, a távvezérlő vagy a TV kikapcsoló gombjának megnyomásával kapcsolja ki.

Megjegyzés

- A panelfrissítést csak akkor végezze el, ha a képvisszamaradás már különösen észrevehető. Kerülje el a panelfrissítés évente több mint egyszer való elvégzését, mert az hatással lehet a panel hasznos élettartamára. - Az órát, logót és erős színeket (beleértve a fehéret is) tartalmazó képek könnyen képvisszamaradást okozhatnak. Az ilyen típusú képeket ne jelenítse meg hosszú ideig, mert ez képvisszamaradást okozhat.

A [A panelfrissítés nem fejeződött be...] üzenet jelenik meg.

Amikor i) a TV be van kapcsolva vagy ii) a tápkábelt kihúzzák a panelfrissítés során, a panelfrissítés nem fejeződik be. Kérjük, kerülje el a fenti két feltételt a panelfrissítés közben.

A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.

Nyomja meg a →

(Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Műszaki adatok

Rendszer

Megjelenítő típusa: OLED (Organic Light

Emitting Diode, szerves fénykibocsátó dióda)

panel

Tv-rendszer: Országtól/területválasztástól/

Digitális: DVB-T/DVB-C/DVB-T2

Műhold: DVB-S/DVB-S2

Színrendszer: PAL/SECAM/NTSC3.58 (Csak

videó)/NTSC4.43 (Csak videó)

Fogható csatornák: Országtól/

területválasztástól/tv-modelltől függően

Analog: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Műhold: 950-2150 MHz Középfrekvencia

Hangkimenet

Vezeték nélküli technológia

IEEE 802.11a/b/g/n/ac protokoll

Bluetooth® 4.2-es verzió

Frekvenciatartomány K	meneti teljesítmény
Vezeték nélküli LAN (Televízió)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televízió)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX900U / RMF-TX800U / RMF-TX520E)
2400-2483,5 MHz < 10,0 dBm

Bemeneti/kimeneti csatlakozók

Antenna/kábel

75 Ohm külső antennacsatlakozó VHF/

UHF-hez

Müholdantenna

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

/ AV IN / S-CENTER SPEAKER IN

Video/Audio bemenet (mini csatlakozó)

S-centre hangszóró bemenete (mini csatlakozó)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibilis)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Részletes leírást az online

Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Részletes leírást az online Súgóútmutatóban talál.

ARC üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit,

Dolby Audio, Dolby Atmos, DTS

Digitális optikai csatlakozó (kétcsatornás

lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS)

1,2 (HDD ^6 REC)*

USB-eszköz csatlakozója (2 USB

HDD-eszköz a FELVÉTEL funkcióhoz)

A 1. USB-csatlakozó támogatja a High Speed

USB (USB 2.0) szabványt

A 2. USB-csatlakozó támogatja a Super Speed

USB (USB 3.2 Gen 1) szabványt

Feltételes hozzáférési modul (CAM) nyílása

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség

különbözhet. A kommunikáció sebessége és minősége nem garantált.)

Tápellátás, adatlap és egyebek

Tápellátás

220 V - 240 V AC, 50 Hz

Képernyöméret (átlósan mérve) (Kb.)

XR-77A8xK: 194,7 cm / 77 hüvelyk

XR-65A8xK / 65A7xK: 163,9 cm / 65 hüvelyk

XR-55A8xK / 55A7xK: 138,8 cm / 55 hüvelyk

Energiafogyasztás készenléti üzemmódban ^7*8

0,50 W

Kijelző felbontása (vízszintes × függőleges)

(képpont)

3840 × 2160

Kimeneti áramerősség

500 mA (USB 1 esetén), 900 mA (USB 2 esetén)

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal

Standard pozíció:

asztali állvány nélkül

Állvány szélessége (Kb.) (cm)

Standard pozíció:

XR-77A8xK: 140,9

XR-65A8xK / 55A8xK: 118,4

XR-65A7xK / 55A7xK: 105,2

Szük pozíció:

XR-77A8xK: 61,9

XR-65A8xK / 55A8xK: 84,7

Soundbar pozíciója:

XR-77A8xK: 140,9

XR-65A8xK / 55A8xK: 118,4

Tömeg (Kb.) (kg)

asztali állvánnyal

XR-77A8xK: 37

XR-65A8xK: 24,6

XR-65A7xK: 24,2

XR-55A8xK: 19,5

XR-55A7xK: 19,1

asztali állvány nélkül

XR-77A8xK: 34,8

XR-65A8xK: 23

XR-65A7xK: 22,9

XR-55A8xK: 17,9

XR-55A7xK: 17,8

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL850 / SU-WL450

Csavar átmérő és hossz:

10 mm - 12 mm Csavar (M6) Fali konzol VS

Kamera és mikrofon: CMU-BC1

Üzemi hömérséklet: 0 °C – 40 °C között

Müködési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

*1 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.
*2 A [HDMI-jelformátum] beállításához tekintse meg a képernyőmenüt.
*3 Részletes leírást az online Súgóútmutatóban talál.
*4 Csak HDMI IN 3 & 4. A csatlakozáshoz használja az Ultra nagysebességű HDMI kábelt.
*5 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez.
*6 A funkció nem érhető el Olaszországban.
*7 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.
*8 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.

Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.
• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.
• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Termékregisztrációs szám

(BIZOTTSÁGI FELHATALMAZÁSON

ALAPULÓ RENDELET, (EU) 2019/2013)

XR-77A84K (1034885), XR-77A83K (1034883),

XR-77A80K (1034880), XR-65A84K (1034878),

XR-65A83K (1034876), XR-65A80K (1034875),

XR-65A75K (1034895), XR-55A84K (1034874),

XR-55A83K (1034872), XR-55A80K (1034871),

XR-55A75K (1034894).

Despre manuale
