ORCD-351 - Non catégorisé Orima - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - ORCD-351 Orima

Que faire si mon Orima ORCD-351 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de le brancher sur une autre prise. Si l'appareil ne s'allume toujours pas, il se peut qu'il faille remplacer le fusible ou contacter le service client.

Comment réinitialiser mon Orima ORCD-351 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 30 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Mon Orima ORCD-351 fait du bruit. Est-ce normal ?

Un léger bruit peut être normal en fonction de son utilisation, mais si le bruit est fort ou inhabituel, vérifiez qu'il n'y a pas d'obstruction. Si le problème persiste, contactez le service client.

Où puis-je trouver le manuel d'utilisation de l'Orima ORCD-351 ?

Le manuel d'utilisation est disponible en ligne sur le site web d'Orima dans la section 'Support' ou 'Téléchargements'.

Comment nettoyer mon Orima ORCD-351 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou de mouiller l'appareil.

Y a-t-il une garantie pour l'Orima ORCD-351 ?

Oui, l'Orima ORCD-351 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute demande de service sous garantie.

Que faire si je reçois un message d'erreur sur mon Orima ORCD-351 ?

Consultez le manuel d'utilisation pour comprendre le code d'erreur. Si vous ne trouvez pas d'explication, réinitialisez l'appareil et si le problème persiste, contactez le service client.

Mon Orima ORCD-351 ne fonctionne pas comme prévu. Que dois-je faire ?

Essayez de redémarrer l'appareil. Vérifiez également les connexions et les réglages. Si le problème persiste, contactez le service client pour obtenir de l'aide.

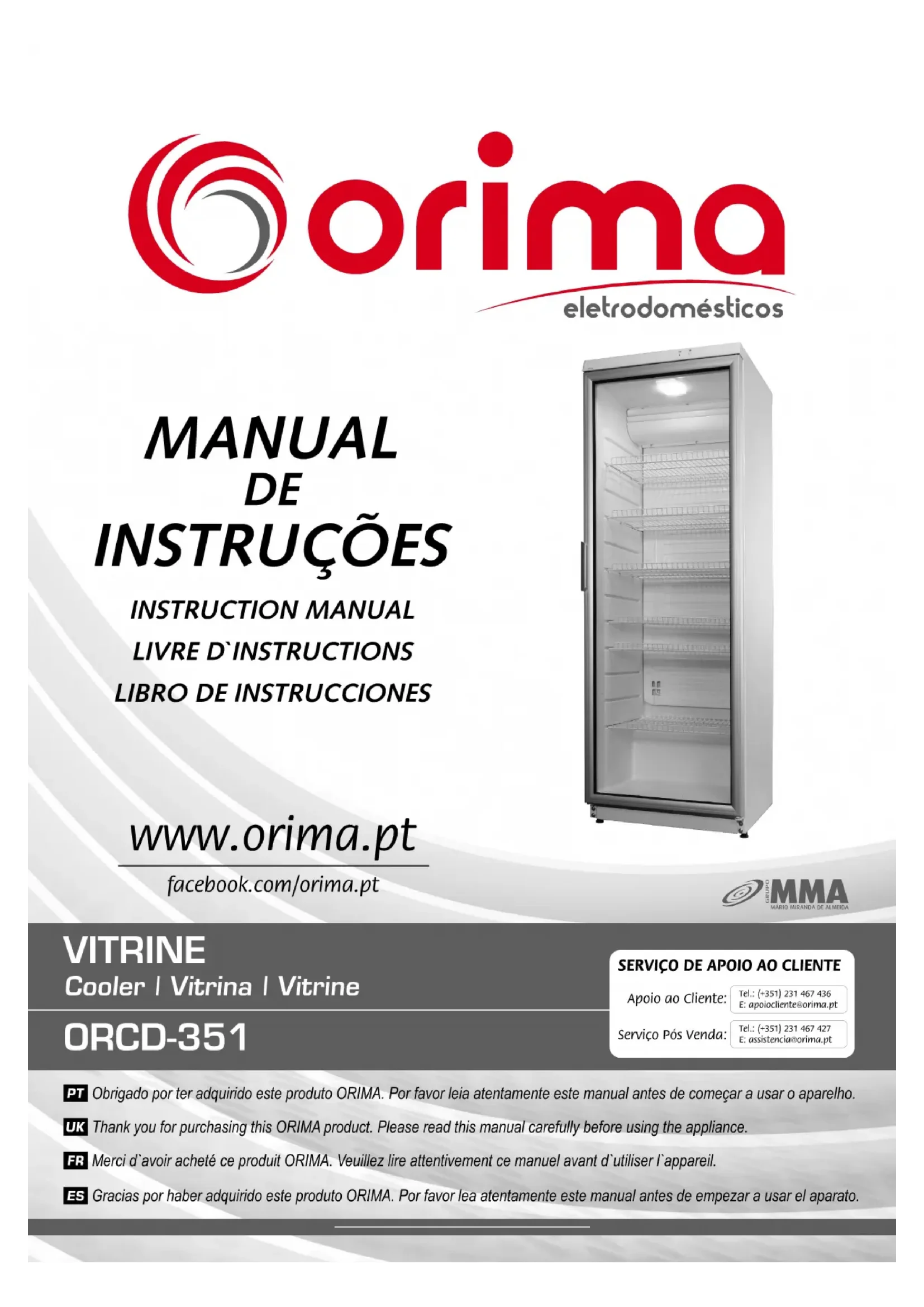

MODE D'EMPLOI ORCD-351 Orima

PRECAUTIONS AVANT L’EMPLOI

LISEZ ATTENTIVEMENT LES INSTRUCTIONS FOURNIES PAR LE MODE D’EMPLOI. Respectez scrupuleusement ces instructions afin d’éviter tout risque de blessure, d’endommagement de l’appareil. Le fabricant n’assume aucune responsabilité pour des dommages causés par une utilisation non conforme aux instructions. Nous vous conseillons de conserver ce Mode d’emploi durant toute la durée d’utilisation de l’appareil. Si vous vendez l’appareil, faites parvenir le Mode d’emploi au nouveau propriétaire. Informations generales: Le réfrigérateur c’est un réfrigérateur vitré commercial destiné au refroidissement, exposition et conservation des produits alimentaires et des boissons. Ces app arei ls sont des ti nés à d es fi ns com m erci ales ! Le fabricant garantit un bon fonctionnement du refrigerateur lorsque la temperature ambiante est comprise entre 16 et 32 degres celsius que l’humidite de l’air environnant ne depasse pas les 60 %. La classe du climat 3. Consignes de securité d’utilisation: – Ne couvrez pas les grilles de ventilation situées sur la partie supérieure et les côtés de l’appareil. – MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement. – MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. – MISE EN GARDE: Ne pas endommager le circuit de réfrigération. – MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant. – MISE EN GARDE: Pour éviter tout risque dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions. – Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. – La mise au rebut de l’appareil doit se faire dans le respect de la réglementation nationale. – N’endommagez pas le circuit de réfrigération de l’appareil. Il contient le gaz25 réfrigérant R600a. Si le système de réfrigération est endommagé:

• N’utilisez pas de flamme près de l’appareil.

• Evitez les étincelles – n’allumez pas d’appareil électrique ou de lampe électrique.

• Ventilez immédiatement la pièce : Au cas d’une panne du circuit frigorifique, aérez la pièce où se trouve l’appareil pendant quelques minutes (la pièce doit être au moins de 4m

pour le produit du méthylpropane m/R600). – Ne permettez pas aux enfants de jouer avec l’appareil ou de brancher ou débrancher l’appareil. Ne laissez pas les enfants jouer avec l’emballage de l’appareil. – Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. – Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement. – Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables. – Une fois l’appareil déballé, assurez-vous qu’il est complet, que la structure et les câbles de branchement ne sont pas endommagés. – Il est interdit d’utiliser un appareil techniquement endommagé. – Si vous débranchez l'appareil (pour le nettoyer, le déplacer etc...), il sera préférable d'attendre 15 minutes avant de pouvoir le rebrancher. – Cet appareil doit être uniquement utilise pour congeler et entreposer les denrées alimentaires. – Avant de le nettoyer, débranchez l’appareil. – Cet appareil ne peut pas être brûlé pour sa mise au rebut. – Ne placez aucun appareil électrique en fonctionnement (four micro ondes, bouilloire électrique…) sur l’appareil, cela pourrait faire fondre les composants en plastique. – Ne placez pas d’assiette remplie de liquide, de vase de fleurs remplis d’eau ou tout autre récipient contenant du liquide sur l’appareil. – Ne montez pas sur l’appareil, ne vous y asseyez pas dessus, ne vous appuyez pas sur les portes, et empêchez les enfants de le faire.26 Branchement au réseau electrique: – C et appareil doit être branché sur une prise de terre conforme aux normes en vigueur. Assurez–vous que la tension sur le réseau de votre habitation coïncide avec les indications fournies sur la fi che signalétique de l’appareil. Cet appareil répond aux normes de sécurité CE en vigueur. La prise électrique reliée à la terre par laquelle l'appareil est branché sur le secteur devrait être dans un endroit accessible. – La fréquence et la puissance de l’installation électrique de votre domicile doivent être conforme aux paramètres généraux de l’appareil comme il est écrit dans le. – ATTENTION! SI L'APPAREIL EST PRODUIT LE CORDON D'ALIMENTATION SPÉCIAL il peut être échangé SEULEMENT PAR LE CORDON D'ALIMENTATION SPÉCIAL MÊME fournies par le fabricant. – Assurez-vous que la prise du câble n’est pas écrasée entre l’arrière de l’appareil et le mur, ou endommagée pour quelque autre raison. Une prise endommagée peut être à l’origine d’un incendie! – Lorsque vous positionnez l’appareil, prenez garde à ne pas écraser et endommager le câble électrique. Si vous entreposez des objets lourds tels qu’appareils rafraîchissants ou électroménagers près du réfrigérateur, assurez- vous qu’ils ne risquent pas d’écraser ou d’endommager le câble électrique. Cela pourrait créer un court-circuit et faire prendre feu au câble. – l l ne faut pas utiliser de raccords adaptatifs, de prises multiples (répartiteurs), de rallonges deux fils. S’il y a la nécessité d’utiliser un rallonge, il est permis d’utiliser qu’un rallonge avec un rouleau de sécurité, à prise unique ayant une attestation de sécurité VDE/GS. – ATTENTION: Ne pas retirer le couvercle de l’éclairage LED intérieur. En cas de mauvais fonctionnement, veuillez contacter le service clientèle pour toute assistance. Si l’appareil ne marche pas et qu’il n’est pas possible de le reparer a l’aide de ce mode d’emploi, debranchez-le, ouvrez les portes, et appelez un service specialise seul un operateur du service apres-vente peut remedier a tous les problemes techniques ou de construction. L’appareil doit être transporté en position verticale. Le fabricant ne pourra etre tenu responsable de tout dommage cause par le non-respectt des instructions concernant le transport.27 DESCRIPTION DE L’APPAREIL, ELEMENTS DE BASE Voir page 1, fig. 1

Interrupteur marche/arrêt pour éclairage intérieur

Liquide nettoyant du drain d’écoulement

Indicateur de température

Eclairage intérieur LED

Ventilateur. Le ventilateur de l’appareil est activé et fonctionne en continu.

1 ― INTERRUPTEUR MARCHE/ARRÊT POUR ÉCLAIRAGE INTÉRIEUR . Pour faire apparaître un éclairage dans une chambre de conservation des réfrigérateurs appuyez sur un bouton de l’interrupteur 1. - branché, O - débranché. 2 ― THERMOSTAT. La température à l’intérieur de l’armoire est réglable à l’aide du bouton du thermostat. 3 ― INDICATEUR DE TEMPÉRATURE. Vous pouvez voir la graduation de température en dessous du bouton de contrôle du thermostat 4 ― VOYANT DE BRANCHEMENT (lumière verte). Une lampe verte de signalisation de lumière qui s’allume signifie que le réfrigérateur est branché dans un réseau électrique! POSITIONNEMENT

• Placez l’appareil dans une pièce sèche et bien aérée. ATTENTION! L’appareil ne doit pas être mis en fonctionnement dans une pièce non chauffée ou en extérieur. Placez toujours l’appareil loin de sources de chaleur comme les fours, les radiateurs, et évitez toute exposition directe aux rayons du soleil. L’appareil ne doit pas être en contact de tuyau de chauffage, de gaz, ou d’évacuation d’eau, ni tout autre appareil électrique. Les distances minimums des sources de chauffage: - des cuisinières électriques, à gaz et autres - 30 mm, - des poêles à fuel ou à charbon - 300 mm, - des fours de cuisine encastrables - 50 mm S’il n’est pas possible de respecter les distances ci-dessus mentionnées, utilisez une plaque d’isolation.

• Ne recouvrez pas les grilles d’aération sur le dessus de l’appareil – et assurez-vous que l’air puisse circuler librement tout autour de celui-ci. Il doit y avoir un espace d’au moins 10 cm entre le haut de l’appareil et tout autre appareil (ou meuble) éventuellement situé au-dessus de celui-ci. Si cette précaution n’est pas respectée, l’appareil consomme plus d’énergie et son compresseur pourrait surchauffer.

• Si l’appareil est placé dans un angle, il doit y avoir un espace d’au moins 1 cm entre la paroi de l’appareil et le mur (cf. fig. 3, page 1).

• L’appareil doit être placé sur une surface plane, et ne doit pas être en contact avec le mur. Si nécessaire, réglez la hauteur de l’appareil en ajustant les pieds de mise de niveau: si vous les tournez dans le sens des aiguilles d’une montre l’appareil se soulève, dans le sens contraire il se baisse. Si l’appareil est très légèrement penché vers l’arrière, les portes se refermeront toutes seules.28

PRÉPARATION DE L’APPAREIL

Il est recommandé d’effectuer ces opérations avec l’aide d’une autre personne.

• Décollez des ceintures collantes des côtés du réfrigérateur, enlevezle et tirez l’appareil de protection. Pendant le placement, le déplacement, le soulevement ne saisissez pas les poignées des portes, ne tirez pas par le réfrigerant à l’arrière du réfrigérateur ainsi que ne touchez pas le groupe compresseur. Décollez des ceintures collantes et ouvrez la porte. Enlevez un intermédiaire qui se trouve audessus de la porte.

• Vous pourrez déplacer plus facilement l’appareil jusqu’à l’emplacement choisi si vous le soulevez légèrement par l’avant, le faites basculer vers l’arrière de sorte qu’il se place sur ses roulettes.

• Sortez de la pochette deux oppuis et mettez les dans les guidages se trouvant sur la partie arrière du meuble (cf. fig. 2, page 1). Avant la première mise en marche: l’appareil vous devez attendre 4 heures minimum avant de le brancher. Si cette précaution n’est pas respectée, le compresseur de l’appareil pourrait ne pas fonctionner correctement.

• L’appareil ne doit pas être branché avant que tout l’emballage et le matériel de transport n’aient été enlevés. Jetez l’emballage de façon appropriée.

COMMENT RÉGLER LA TEMPÉRATURE

Vous pouvez régler la température du compartiment réfrigérant à l’aide du bouton de contrôle du thermostat 2 (voir fig. 1), en le tournant d’un côté ou de l’autre. Vous pouvez voir la graduation de température en dessous du bouton de contrôle du thermostat 3 (voir fig. 1). Vous pouvez régler la température sur graduations. 0 = Le compresseur est éteint. ATTENTION! le produit est toujours sous tension. 1 = température maximale (refroidissement minimum) 5 = température minimale (refroidissement maximum) La temperature a l’interieur de l’appareil peut varier en fonction de la temperature ambiante, de la quantite d’aliments entreposes a l’interieur de l’appareil, et de la frequence d’ouverture des portes.

• SI LA PIECE OU SE TROUVE L’APPAREIL EST FRAICHE, CELUI-CI REFROIDIRA MOINS. LA TEMPERATURE INTERIEURE DE L’APPAREIL POURRAIT DONC AUGMENTER. Réglez dans ce cas le thermostat sur une température plus basse.

DÉGIVRAGE ET NETTOYAGE

• Pendant le fonctionnement, il est possible que vous constatiez une accumulation de givre autour de l’évaporateur intégré scellé dans la partie arrière à l’intérieur de l’appareil. Cette couche de glace se dégivre lorsque le compresseur est à l’arrêt. L’eau de dégivrage est alors évacuée par un système de tuyaux et se vide dans un bac situé sous le compresseur et prévu à cet effet, dans lequel elle s’évaporera. V ous n’avez donc pas besoin de dégivrer votre appareil, mais simplement de le nettoyer.

• Pour permettre à l’eau de dégivrage de s’évacuer correctement, assurez toujours que le tuyau d’évacuation et son embouchure dans l’armoire ne sont pas bouchés. NETTOYEZ REGULIEREMENT LE DRAIN D’ECOULEMENT DE L’EAU DU DEGIVRAGE AVEC LE NETTOYANT PREVU A CET EFFET (voir fig.).

• Evitez que les surfaces et les parties en plastique soient en contact avec les sauces, la graisse ou des aliments acides. Si cela se produit accidentellement – nettoyez-les immédiatement avec de l’eau chaude savonneuse ou du produit vaisselle. Séchez soigneusement.

• Nettoyez régulièrement les joints hermétiques des portes. Essuyez soigneusement.

• Remarque: N’utilisez aucun outil abrasif ni produit à base d’alcool, ni produit de nettoyage29 surpuissant. Pour le dégivrage et le nettoyage de l’intérieur de l’armoire, n’utilisez aucun appareil électrique, tel qu’un nettoyeur à vapeur.

• Avant de procéder au nettoyage, retirez la fi che de la prise murale.

• Ne pas asperger d’eau l’extérieur de l’appareil et ne pas en répandre à l’intérieur.

• Pour un nettoyage fréquent, nous vous conseillons d’utiliser de l’eau tiède additionnée d’un détergent doux.

• L’armoire doit être nettoyée une fois par mois.

• Après le nettoyage, essuyez toutes les surfaces à l’eau claire avant de bien les sécher. Lorsque vous rebranchez la fi che à la prise murale, assurez-vous d’avoir les mains sèches.

• Pour éviter une surconsommation d’énergie et pour assurer une performance optimale, le compresseur (à l’arrière de l’appareil) doit être nettoyé délicatement au moins deux fois par an avec une brosse ou un aspirateur.

• Si vous laissez l’appareil eteint pendant une longue periode, laissez les portes ouvertes PROBLÈMES DE FONCTIONNEMENT ET SOLUTIONS. Que faire si …

• L’appareil est branché mais il ne marche pas et l’indicateur de voltage n’est pas allumé. Vérifiez que l’installation électrique de la maison fonctionne normalement. Vérifiez que la prise est correctement branchée.

• Le bruit est devenu beaucoup plus fort. Vérifiez que l’appareil est stable, sur une surface plane. Pour le stabiliser, réglez les pieds avant. Vérifiez que l’appareil ne touche aucun autre meuble, ou que la partie postérieure ne soit pas en contact avec le mur. Détachez l’appareil des autres meubles et du mur. Vérifiez que le bruit n’est pas dû à des bouteilles, des cannettes ou de la vaisselle qui s’entrechoquent.

• Il y a de l’eau sur le haut du compartiment réfrigérant. Vérifiez que le drain d’écoulement n’est pas bouché. Nettoyez le drain d’écoulement de l’eau du dégivrage avec le produit prévu à cet effet.

• Il y a de l’eau sous l’appareil. Le bac de collecte de l’eau a glissé hors du compresseur. Replacez le bac de collecte de l’eau au-dessus du compresseur.

• Quand on ouvre la porte, le joint de porte en caoutchouc s’arrache. Le joint est enduit de substances poisseuses (graisse, sirop...). Nettoyez le joint avec de l’eau chaude savonneuse ou contenant du produit vaisselle puis essuyez-le soigneusement. Remettez en place le joint de porte.

• La température de l’appareil est élevée, et le compresseur fait des pauses très brèves. Assurez-vous que la porte de l’appareil soit correctement fermée, qu’elle n’ait pas été laissée ouverte plus longtemps que nécessaire, ou qu’une grande quantité de nourriture chaude n’ait pas été entreposée dans l’appareil.

• Il y a de la condensation sur le haut de l’appareil. L’air ambiant a une humidité supérieure à 60 %. Ventilez la pièce où est placé l’appareil, et si possible éliminez les causes d’humidité. Remarques sur le bruit de fonctionnement de l’appareil. Lorsque l’appareil est en marche et que le cycle de refroidissement se met en route, il fait du bruit. Ceci est normal et n’est pas le signe d’un mauvais fonctionnement. Lorsque le produit réfrigérant circule le long du système de réfrigération, il produit des sortes de murmures, des bruits de bulles, ou de froissement. Vous pouvez aussi entendre des bruits plus forts, des clics ou des bruits secs pendant un temps bref, au moment où le compresseur se met en route. En cas de mauvais fonctionnement de votre appareil vous pouvez procéder à certaines verifications. Pour cela faites attention au tableau donné. Si vous ne pouvez éliminer les inconvénients, faites appel à un technicien qualifié. Afin d’assurer une meilleure aide en matière de dépannage lors de votre demande, mentionnez la référence de votre appareil. Vous la trouverez sur l’étiquette de marquage du réfrigérateur.30

Les appareils qui portent ce symbole doivent être collectés et traités séparément de vos déchets ménagers, car ils contiennent des matériaux précieux qui peuvent être recyclés. Conformément à la Directive Européenne 2002/96/EC. En vous débarrassant correctement de ces appareils, vous contribuez à la prévention de potentiels effets négatifs sur la santé humaine et l’environnement. Votre mairie ou le magasin auprès duquel vous avez acquis l’appareil peuvent vous donner des informations à ce sujet. Débranchez la fi che de la prise murale et mettez l’appareil hors service en coupant le cordon d’alimentation avant la mise au rebut. Le réfrigérant et le produit chimique contenu dans la mousse isolante doivent être traités par un service compétent agréé. Prenez soin de ne pas endommager le circuit de refroidissement avant de remettre l’appareil aux services compétents. Fiche technique du produit

NOTE. Le fabricant se réserve le droit d’apporter dans le futur des modifications aux caractéristiques techniques et aux spécificités de l’appareil. Modèle ORCD-351- 6003-00-OR-

ORCD 350 2P Catégorie d'appareil Réfrigérateur pour bouteilles Volume générale, L

Dégivrage automatique: partie réfrigérateur oui Dimensions (hauteur x longueur x largeur), en cm 173 x 60 x 60 Surface de l’ensemble d’étagères, dm

Température réglable , en °C de -2 à +14 Niveau de bruit, dB

Le niveau de la puissance du son dB (A)

La superficie de l‘ouverture de la porte, m

0,80 La superficie de l‘exposition des produits sans panneau publicitaire, m

0,62 0,58 Nombre de bouteilles: 0,33 l

Consommation d’énergie lorsque la température ambiante est + 25
