| Type de produit | Pupitre amplifié avec système haut-parleur 2 voies et amplificateur-mixeur |
| Marque | Monacor |
| Modèle | SPEECH-500/GR |
| Dimensions (L × H × P) | 800 × 850–1250 × 570 mm |
| Poids | 52 kg |
| Alimentation | 230 V / 50 Hz via cordon secteur fourni ; multiprise intégrée |
| Puissance amplificateur (nominale / max.) | 50 W RMS / 100 W max |
| Haut-parleurs | Grave : ∅ 30 cm (12"), aigu : ∅ 2,5 cm (1") |
| Bande passante | 50 – 20 000 Hz |
| Entrées audio | 4 canaux : 2 × XLR MIC avec alim. fantôme 24 V (canaux 1-2), 2 × XLR/jack combo (canaux 1-3), 2 × RCA (canal 4) |
| Sorties audio | LINE OUT REC (RCA) ; émetteur sans fil intégré (863–865 MHz) |
| Récepteur sans fil intégré | Pour 2 microphones/émetteurs, bande UHF 863–865 MHz, portée env. 30 m |
| Égaliseur par canal (canaux 1-3) | HIGH ±12 dB à 15 kHz, MID ±7 dB à 1 kHz, LOW ±12 dB à 60 Hz |
| Réglage hauteur | Motorisé, interrupteur LIFT, plage 850–1250 mm |
| Éclairage | Compartiment intérieur (2 niveaux) + prise pour lampe col de cygne 12 V / 6 W max |
| Roulettes | 4 roulettes dont 2 pivotantes avec freins |
| Température de fonctionnement | 0–40 °C |
| Entretien et nettoyage | Chiffon doux et sec ; ne pas utiliser de produits chimiques ou d'eau |
| Sécurité | Tension dangereuse à l'intérieur ; ne pas ouvrir ; débrancher en cas de dommage ; utilisation en intérieur uniquement |
| Pièces détachées et réparabilité | Réparation par technicien spécialisé ; fusible remplaçable par un modèle identique |
| Informations générales | Conforme à la directive 2014/53/UE ; déclaration de conformité sur www.monacor.com |
FOIRE AUX QUESTIONS - SPEECH-500/GR Monacor
Questions des utilisateurs sur SPEECH-500/GR Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pupitre amplifié au format PDF gratuitement ! Retrouvez votre notice SPEECH-500/GR - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPEECH-500/GR de la marque Monacor.
MODE D'EMPLOI SPEECH-500/GR Monacor

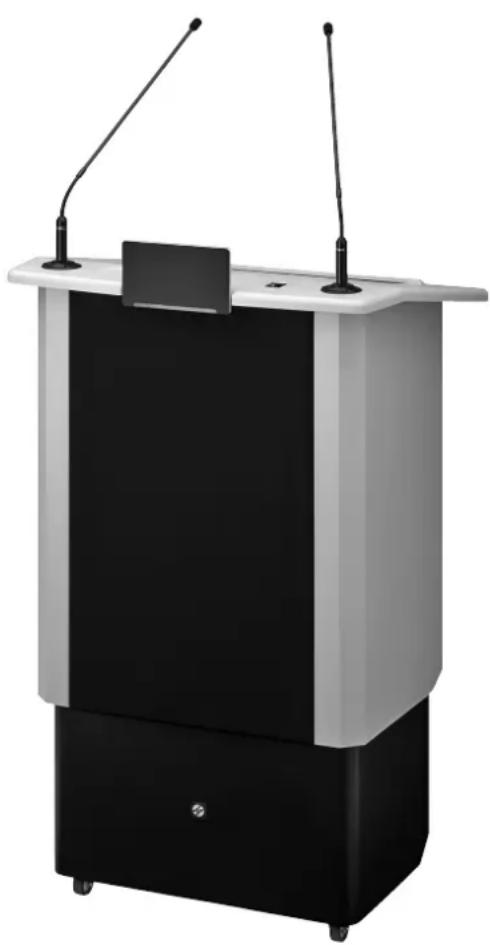

Rednerpult mit Verstärkersystem Lectern with Amplifier System Pupitre avec système amplifié
Pupitre avec système amplifié
Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. Vous trouverez sur la page 2 l'ensemble des éléments et branchements.
1 Présentation
1 Entrée MIC 1 (prise XLR femelle) avec alimentation fantôme 24 V pour brancher un microphone au canal d'entrée 1 [à la place du branchement (18) sur la face arrière]
2 Prise de branchement pour une lampe col de cygne pour éclairer la tablette du pupitre
3 Vis de fixation du support du porte-nom de l'orateur
4 Entrée MIC 2 (prise XLR femelle) avec alimentation fantôme 24 V pour brancher un microphone au canal d'entrée 2 (à la place du branchement sur la face arrière)
5 Surface tablette avec vitre encastrée
6 Compartiment pour un ordinateur portable, une tablette tactile ou un manuscrit ; le rabat du compartiment peut s'enclencher dans différentes positions
7 Interrupteur pour l'éclairage du compartiment (2 niveaux de luminosité) et pour une lampe supplémentaire branchée à la prise (2)
8 Multiprise
9 Interrupteur à bascule LIFT pour régler la hauteur du pupitre
10 Module émetteur pour la transmission sans fil du signal de mixage, par exemple à un autre système amplifié
11 Module récepteur pour deux microphones sans fils
12 Compartiments, par exemple pour documents et cette notice
13 Interrupteur secteur POWER
14 Prise secteur à relier via le cordon secteur livré à une prise 230 V/ 50 Hz
15 Porte-fusible ; tout fusible fondu doit impérativement être remplacé par un fusible de même type
16 Réglage de volume VOLUME, pour respectivement les canaux d'entrée 1 à 4 Le réglage pour canal 3 règle également le volume du récepteur sans fil.
17 La LED RF est sans fonction.
18 Prise combinée XLR / jack pour brancher un microphone via une fiche XLR mâle ou une source audio avec niveau ligne via une fiche jack 6,35 mâle 2 pôles pour les canaux d'entrée 1 à 3
Les contacts XLR des canaux d'entrée 1 et 2 sont dotés d'une alimentation fantôme (24 V), par exemple pour microphones électret.
19 Egaliseurs pour HIGH, MID, LOW respectivement pour les canaux 1 à 3
20 Entrées RCA AUDIO IN pour brancher une source audio avec niveau ligne au canal d'entrée 4 ; si les deux prises sont branchées (par exemple signal stéréo d'un lecteur CD), le master (mono) est formé à partir des signaux
21 Sortie LINE OUT, REC (prises RCA femelles) pour diriger le signal mixé, par exemple, vers un enregistreur ou un autre système amplifié
22 LED LIMITER : brille lorsque le niveau d'entrée est trop élevé et est limité par le limiteur
23 Témoin de fonctionnement POWER
2 Conseils de sécurité
Le produit répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €
AVERTISSEMENT
Le produit est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur car, en cas de mauvaise manipulation, il y a risque de décharge électrique.
- Le produit n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est 0–40°C.
-
N'utilisez pas le produit et débranchez-le immédiatement lorsque :
-
des dommages visibles apparaissent sur le pupitre ou sur le cordon secteur
- après une chute ou accident similaire..., vous avez un doute au sujet de l'état du produit.
-
des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
-
Ne débranchez jamais le produit en tirant sur le cordon secteur, tenez-le toujours par la fiche.
- Pour le nettoyage utilisez uniquement un chiffon doux et sec, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le produit n'est pas correctement utilisé, s'il n'est pas positionné de manière sûre ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.
Lorsque le produit est définitivement retiré du service, éliminez-le conformément aux directives locales.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Possibilités d'utilisation
Le pupitre SPEECH- 500/GR se compose d'un système haut-parleur 2 voies, d'un amplificateur mixeur avec 4 canaux d'entrée et d'un module récepteur pour deux microphones sans fil. Il permet de sonoriser des discours, présentations, lectures etc. où des microphones sans fil permettent une mobilité supplémentaire (par exemple ils peuvent être tendus dans le public pour des questions).
Il est possible de relier, en plus des trois microphones, d'autres appareils audio (par exemple lecteur CD pour des insertions de musique). Via le branchement LINE OUT, REC, le signal de sortie peut être dirigé vers un enregistreur ou un autre système amplifié. Le pupitre est en plus équipé d'un émetteur sans fil qui permet une transmission sans fil, par exemple vers un autre système amplifié.
Une vitre est encastrée dans la tablette, permettant de voir, par exemple, un ordinateur portable, une tablette tactile ou un manuscrit placé dans le compartiment situé dessous. L'éclairage intégré du compartiment sous la vitre peut être allumé avec deux niveaux de luminosité. Il est également possible de brancher une lampe col de cygne sur le pupitre pour éclairer la tablette.
Le pupitre est réglable en hauteur de manière électrique et peut être facilement transporté grâce à ses quatre roulettes.
3.1 Microphones sans fil et émetteurs
Dans la gamme MONACOR, les appareils suivants sont disponibles :
| Type Modèle | |
| Microphone main sans fil | TXA-800HT |
| Emetteur de poche avec micro serre-tête et micro cra-vate | TXA-800HSE |
| Emetteur avec entrée de niveau ligne pour signaux audio | TXA-800ST |
3.2 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL déclare que le produit SPEECH-500/GR se trouve en conformité avec la directive 2014/53/UE. La déclaration de conformité UE est disponible sur notre site :
www.monacor.com
Le produit est autorisé pour un fonctionnement dans les pays de l'Union européenne et de l'A.E.L.E. et ne nécessite ni déclaration ni taxe.
4 Transporter et positionner le pupitre
Pour le transport, le pupitre est doté de quatre roulettes, dont les deux arrières sont pivotantes avec freins. Il peut être ainsi facilement déplacé. Placez l'appareil de telle sorte que les enceintes sur la face avant du pupitre soient dirigées vers le public. Fixez les freins des roulettes une fois le pupitre positionné. Si besoin, fixez le support livré du porte-nom de l'orateur sur l'arête avant de la face supérieure du pupitre avec la vis (3).
5 Branchements
Avant d'effectuer les branchements ou de modifier les branchements existants, veillez à éteindre le système amplifié et les appareils à relier.
5.1 Microphones et appareils audio
1) Placez un microphone (par exemple un col de cygne de la série EMG-...P) sur une des prises XLR (1 ou 4) sur la face supérieure du pupitre et orientez-le vers l'orateur. On peut également utiliser les deux prises avec respectivement un microphone. Les prises disposent d'un verrouillage, appuyez sur le levier PUSH pour retirer la fiche.
On peut brancher à la place, un microphone avec une fiche XLR mâle à la prise d'entrée (18) des canaux 1 et 2 sur la face arrière du pupitre. Ces entrées micro, comme les prises sur la face supérieure du pupitre, mettent à disposition l'alimentation fantôme (24 V) nécessaire pour certains microphones.
On peut brancher un autre microphone avec une fiche XLR mâle à la prise d'entrée du canal 3.
2) Pour relier une source audio avec niveau ligne (par exemple table de mixage, lecteur CD), on peut utiliser les prises jack (18) des canaux d'entrée 1 à 3 (si le canal correspondant n'est pas déjà utilisé par un microphone) ou les prises RCA AUDIO IN (20) du canal 4. Si vous branchez deux prises RCA (par exemple signal stéréo d'un lecteur CD), une somme (mono) est formée à partir des signaux.
Remarque : Si vous utilisez des microphones sans fil, leur signaux sont mixés au signal d'entrée du canal 3.
5.2 Enregistreur ou système amplifié supplémentaire
On peut relier un enregistreur ou un autre appareil audio avec entrée niveau ligne (par exemple système amplifié supplémentaire pour sonoriser une zone plus importante) aux prises RCA de la sortie LINE OUT, REC (21). Le signal mixé des sources audio est disponible ici.
Il est également possible de transmettre le signal de sortie sans fil via le module émetteur intégré, par exemple à un autre système amplifié avec un récepteur sans fil adapté (quadranté 6.2).
5.3 Lampe col de cygne
Pour éclairer la tablette, vous pouvez brancher, si besoin, une lampe col de cygne 12 V avec une puissance maximale de 6 W (p. ex. GNL-453XLR ou GNL-304) à la prise (2). La prise possède un verrouillage. Pour retirer la lampe, appuyez sur le levier PUSH.
5.4 Alimentation du pupitre
Reliez le cordon secteur livré à la prise secteur (14) puis l'autre extrémité à une prise secteur 230V/50Hz.
Pour l'alimentation d'appareils supplémentaires, une multiprise (8) est prévue.
6 Utilisation
1) Pour éviter tout bruit fort de commutation, et un volume trop élevé, avant d'allumer, mettez les réglages VOLUME (16) des quatre canaux d'entrée sur «0».
2) Allumez tout d'abord les sources audio reliées, puis allumez le SPEECH-500/GR avec l'interrupteur POWER (13). Le témoin de fonctionnement POWER (23) brille. Si un autre système amplifié est relié au SPEECH-500/GR, allumez-le en dernier.
Après le fonctionnement, éteignez les appareils dans l'ordre inverse :
-
le système amplifié supplémentaire
-
le SPEECH-500/GR
-
les sources audio reliées
3) Mixez les signaux des canaux d'entrée avec les réglages de volume correspondants VOLUME (16) ou si besoin, faites un fondu-enchaîné. Si vous utilisez des microphones sans fil, reportez-vous au chapitre 6.1. Réglez toujours le volume de telle sorte que la tonalité ne soit pas distordue.
Si la LED LIMITER (22) brille souvent, le niveau d'entrée est trop élevé et doit être diminué avec le réglage de volume correspondant.
4) Vous pouvez régler de manière optimale la tonalité pour les canaux 1 à 3 avec respectivement les réglages (19) pour les aigus (HIGH), médiums (MID) et graves (LOW). Après toute modification de la tonalité, corrigez si besoin le volume avec le réglage VOLUME (16) correspondant.
6.1 Fonctionnement avec des microphones sans fil

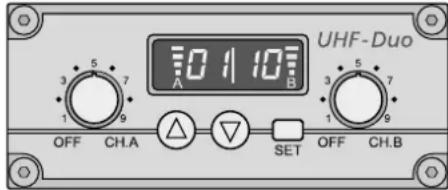

Le pupitre est équipé d'un module récepteur (11) pour deux microphones sans fil / émetteurs.
Les unités de réception A et B ont respectivement un réglage pour le volume et pour le marche / arrêt (schéma 2). L'affichage est divisé en deux parties pour l'unité de réception A (partie gauche) et unité de réception B (partie droite). Une fois l'unité de réception allumée, l'affichage indique le canal de transmission. Pour afficher brièvement la fréquence radio, appuyez sur la touche △ (pour l'unité A) ou sur la touche ∇ (pour l'unité B).
6.1.1 Réglage des canaux de transmission
Allumez les unités de réception avec les réglages. Les microphones sans fil / émetteurs correspondants doivent pour l'instant rester éteints.
6.1.1.1 Recherche de canaux
Maintenez les touches △ et ▽ enfoncées si multanément pendant 1 seconde environ jusqu'à ce que l'affichage in dique S.01A-recherche démarre : les unités de réception sont ré glées sur les canaux libres qui ne créent pas d'interférences entre eux. Si aucun canal libre n'est trouvé, les canaux réglés sont conservés.
Remarque: La recherché de canaux peut également être démarrée pour une seule unité (touche △ pour l'unité A ou touche ∇ pour l'unité B).
6.1.1.2 Sélection manuelle de canaux
Lorsque les deux unités de réception A et B sont allumées :
1) Maintenez la touche SET enfoncée jusqu'à ce que l'indication du canal pour l'unité de réception A clignote sur l'affichage.
2) Sélectionnez le canal pour l'unité de réception A avec la touche △ ou ∇ et confirmez avec la touche SET.
3) L'indication du canal pour l'unité de réception B clignote sur l'affichage. Sélectionnez le canal pour l'unité de réception B avec la touche △ ou▽ et confirmez avec la touche SET.
Si une seule unité de réception A ou B est allumée :
Maintenez la touche SET enfoncée jusqu'à ce que l'indication de canal clignote sur l'affichage. Sélectionnez le canal avec la touche △ ou ▽ et confirmez avec la touche SET.
Remarques :
-
On ne peut pas régler les unités de réception sur le même canal.
-
Si aucun canal n'est confirmé en l'espace de 10 secondes avec la touche SET, vous quittez le mode
de réglage et le canal préalablement réglé est conservé.
- Si l'indication à segments A ou B sur l'affichage indique une réception alors que l'émetteur est éteint, des interférences ou des signaux d'autres émetteurs sont reçus. Dans ce cas, sélectionnez un autre canal.
6.1.2 Réglage du volume
Allumez les microphones sans fil / émetteurs et réglez-les respectivement sur le canal de l'unité de réception A et le canal de l'unité de réception B. Les segments correspondants sur l'affichage indiquent la puissance de la réception radio. Avec les réglages, réglez le volume pour chaque unité de réception.
Réglez le volume total des signaux audio reçus avec le réglage VOLUME (16) du canal d'entrée 3. Si un micro ou une autre source audio est relié à la prise d'entrée (18) du troisième canal, les signaux sont mixés.
Remarques :
- Si aucun signal n'est reçu du micro sans fil, assurez-vous que le micro émet sur la bonne fréquence (canal) et vérifiez la batterie du microphone. Si besoin, diminuez la distance entre le pupitre et le microphone.
- Une mauvaise réception peut, le cas échéant, être améliorée en tournant le pupitre ou le déplaçant.
6.1.3 Réglage du squelch
Le squelch permet de couper le son de l'unité de réception correspondante lorsque le niveau du signal radio passe sous le seuil réglé. Ainsi, on évite que des signaux perturbateurs génèrent des bruits lorsque l'émetteur est éteint ou son signal radio est trop faible : si les niveaux des interférences sont sous le seuil, le son de l'unité de réception est coupée. Un seuil réglé plus élevé assure une plus grande sécurité contre les interférences mais diminue la portée de transmission.
1) Tout d'abord, éteignez les deux unités de réception A et B. Ensuite, avec la touche SET enfoncée, allumez une unité de réception. L'affichage indique F du , Fe2 numéro clignote.
2) Pour appeler le mode de réglage squelch, appuyez sur la touche SET : L'affichage indique 5 (pour «Squelch») et la valeur actuelle (clignote).
3) Avec la touche △ ou ∇, réglez la valeur (niveau 7 = seuil le plus élevé). Pour quitter le mode de réglage du squelch, appuyez sur la touche SET.
Remarque : Les modes de réglages sont automatiquement quittés si aucune touche n'est activée en l'espace de 5 secondes. Les réglages effectués sont, dans ce cas aussi, mémorisés.
6.2 Module émetteur

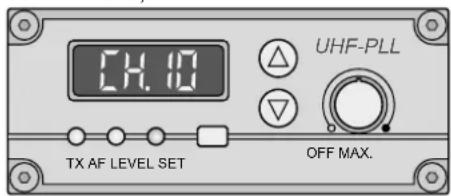

Avec le module émetteur (10), il est possible de transmettre le signal de mixage sans fil à un récepteur qui est réglé sur la même fréquence radio (par exemple récepteur de poche TXA-800R ou module récepteur d'un système amplifié portable de la série TXA-820 ou TXA-1020).
Pour établir la voie radio, laissez le module émetteur encore éteint et réglez tout d'abord le récepteur correspondant sur un canal de transmission sans interférences ( notice utilisation du récepteur).
6.2.1 Réglage du canal d'émission
1) Allumez le module émetteur avec le bouton rotatif. La LED TX brille.
2) Appuyez sur la touche SET : l'indication de canal sur l'affichage clignote.
3) Tant que l'indication de canal clignote (pendant 10 secondes), vous pouvez sélectionner le canal avec la touche △ ou ∇. Réglez le module émetteur sur le même canal que le récepteur.
Important : Si le module émetteur et le module récepteur sans fil du pupitre sont utilisés en même temps, il faut les régler sur des canaux différents, sinon il y a risque de larsen.
4) Confirmez la sélection du canal avec la touche SET (sinon, après 10 secondes, le module émetteur revient sur le canal précédemment réglé).
Pour afficher brièvement la fréquence radio pendant le fonctionnement, maintenez la touche △ ou ∇ enfoncée : l'affichage indique la fréquence à la place du canal tant que la touche est enfoncée.
6.2.2 Réglage du volume d'émission
Avec le bouton rotatif, réglez le volume souhaité du signal émis.
Les LEDs AF LEVEL indiquent le niveau de signal à l'entrée du module émetteur. La LED rouge de surcharge devrait briller brièvement uniquement pour des pointes de signal : si elle brille en permanence, diminuez le volume de la source correspondante (des sources correspondantes) avec les réglages correspondants (16) pour éviter toute distorsion du son.
6.3 Eclairage pupitre
Pour allumer l'éclairage intégré du compartiment (6) sous la vitre (5), mettez l'interrupteur (7) sur la position «l» ou «ll» en fonction de la luminosité souhaitée. Une lampe col de cygne branchée à la prise (2), pour éclairer la tablette, sera également allumée via cet interrupteur.
6.4 Réglage de la hauteur du pupitre
Grâce au moteur intégré, le pupitre est réglable à la hauteur de l'orateur. Pour modifier la hauteur, faites monter ou descendre le pupitre avec l'interrupteur à bascule LIFT (9).
La hauteur actuellement réglée est lisible sur l'échelle sur le côté gauche à côté de ▶ LEVEL.
7 Caractéristiques techniques
Puissance amplificateur
Puissance nominale : ..... 50W
Puissance max.: 100W
Haut-parleurs
Haut-parleurs de grave : . . . . . ∅ 30 cm (12")
Pavillon d'aigu : ....∅ 2,5 cm (1")
Bande passante : 50 – 20 000 Hz
Unités de réception : ..... 2
Unités d'émission sans fil : ..... 1
Puissance d'emission : ..... ≤ 10 mW
Fréquences émission et réception
| Canal Fréquence Canal Fréquence | |
| 01 863,1 MHz 09 863,2 MHz | |
| 02 864,1 MHz 10 864,2 MHz | |
| 03 863,6 MHz 11 863,7 MHz | |
| 04 864,6 MHz 12 864,7 MHz | |
| 05 863,3 MHz 13 863,4 MHz | |
| 06 864,3 MHz 14 864,4 MHz | |
| 07 863,8 MHz 15 863,9 MHz | |
| 08 864,8 MHz 16 864,9 MHz |
Portée radio : .... 30 m env.
Sensibilité d'entrée
MIC1, MIC2
entrée micro canal 1 à 3
(prises XLR arrière) : ..... 4,5 mV
JACK LINE, jack: 150 mV
AUDIO IN, RCA : 400 mV
Configuration des entrées micro, XLR
canal 1 et 2 :
| 1 | masse |
| 2 | signal +, +24 V alimentation fantôme |
| 3 | signal -, +24 V alimentation fantôme |
| 1 masse | |
| 2 | signal +, +24 V alimentation fantôme |
| 3 | signal -, +24 V alimentation fantôme |
canal 3 :
| 1 masse | |
| 2 | signal + |
| 3 | signal - |
Configuration des entrées Ligne, jack 6,35 :
| S | masse |
| T | signal |
Sortie LINE OUT, REC : ..... 320 mV
Egaliseur
LOW:....±12 dB à 60 Hz
MID: ±7dB à 1kHz
HIGH:....±12dB à 15 kHz
Prise XLR pour lampe col de cygne :
| 1 masse | |
| 2 | +12V,0,5A max.(6W) |
Température fonc. : .... 0–40 °C
Dimensions
Largeur : 800 mm
Hauteur : 850–1250 mm
Profondeur : 570 mm
Poids : 52 kg
Tout droit de modification réservé.
