Type de produit	Moniteur LCD
Marque	AOC
Modèle	G218a1
Taille de l'écran	22 pouces (55,9 cm)
Résolution maximale	WSXGA 1680 x 1050 @ 60 Hz
Type de dalle	TFT LCD
Connecteurs d'entrée	1x D-Sub (VGA), 1x DVI (avec HDCP), 1x Audio jack
Haut-parleurs intégrés	Oui, 2 x 2W
Alimentation	100-240 V CA, 50/60 Hz (adaptateur externe)
Consommation en veille	Moins de 1 W (conforme ENERGY STAR)
Inclinaison	0° (avant) à 20° (arrière)
Dimensions (avec socle)	Env. 510 x 390 x 190 mm (estimé)
Poids (avec socle)	Env. 5,0 kg (estimé)
Normes de sécurité	cULus, CE, FCC-B, ISO13406-2
Fonctions principales	Réglage automatique de l'image, menu OSD, sélection d'entrée, réglage des couleurs (sRGB, 9300K, 6500K, 5400K, personnalisé), verrouillage OSD et alimentation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et propre ; éviter les nettoyants à base d'ammoniaque ; ne pas appliquer de liquide directement sur l'écran
Sécurité	Ne pas ouvrir le boîtier (haute tension intérieure) ; utiliser uniquement la source d'alimentation indiquée ; déconnecter en cas de fumée ou odeur anormale
Pièces détachées et réparabilité	Support mural VESA 100 mm (non inclus) ; réparation réservée à un technicien qualifié
Informations générales	Notice d'utilisation téléchargeable en PDF ; questions des utilisateurs disponibles en ligne

FOIRE AUX QUESTIONS - G218a1 AOC

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien connecté au moniteur et à la prise murale. Testez la prise avec un autre appareil. Assurez-vous que le câble vidéo est correctement branché.

L'écran reste noir alors que le voyant est allumé, que faire ?

Vérifiez que le câble vidéo (D-Sub ou DVI) est fermement connecté à la fois au moniteur et à l'ordinateur. Ajustez la luminosité et le contraste via le menu OSD. Si le problème persiste, testez le moniteur sur un autre ordinateur.

Comment régler la résolution et la fréquence de rafraîchissement ?

Sous Windows, faites un clic droit sur le bureau, allez dans Propriétés > Paramètres et définissez la résolution à 1680 x 1050 et la fréquence à 60 Hz. Consultez le guide de votre carte graphique pour plus de détails.

Les couleurs sont anormales ou une couleur manque, que faire ?

Vérifiez que le câble vidéo est bien connecté et que les broches ne sont pas pliées ou cassées. Branchez le moniteur sur un autre ordinateur pour isoler le problème. Ajustez la température de couleur dans le menu OSD (sRGB, 9300K, etc.).

Comment nettoyer l'écran du moniteur ?

Débranchez toujours le moniteur avant de le nettoyer. Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec un nettoyant non-ammoniacé ; ne jamais appliquer de liquide directement sur l'écran.

Puis-je fixer le moniteur sur un support mural ?

Oui, le moniteur est compatible avec la norme VESA 100 mm. Vous devez retirer la base du socle en enlevant les 4 vis, puis fixer le support mural (non inclus) à l'arrière de l'écran.

Comment verrouiller les touches du moniteur ?

Hors du menu OSD, appuyez simultanément sur le bouton 1 et le bouton ▲ pour verrouiller l'OSD, ou 1 et ▼ pour verrouiller l'alimentation. Répétez la même combinaison pour déverrouiller.

Que signifie la notification 'Pour la meilleure qualité d'image, changer la résolution à 1680 x 1050' ?

Cette notification apparaît si la résolution actuelle n'est pas optimale. Vous pouvez l'activer ou la désactiver dans le menu OSD sous 'Configuration' > 'Avis de résolution'. Il est recommandé d'utiliser la résolution native 1680 x 1050.

Le moniteur émet un son ou une odeur anormale, que faire ?

Éteignez immédiatement le moniteur et débranchez-le. Contactez un centre de service agréé ou un technicien qualifié. N'essayez pas de réparer vous-même.

Quelles sont les températures de fonctionnement et de stockage ?

Température de fonctionnement : 0°C à +40°C. Température de stockage : -20°C à +60°C. Évitez l'exposition directe au soleil et les sources de chaleur.

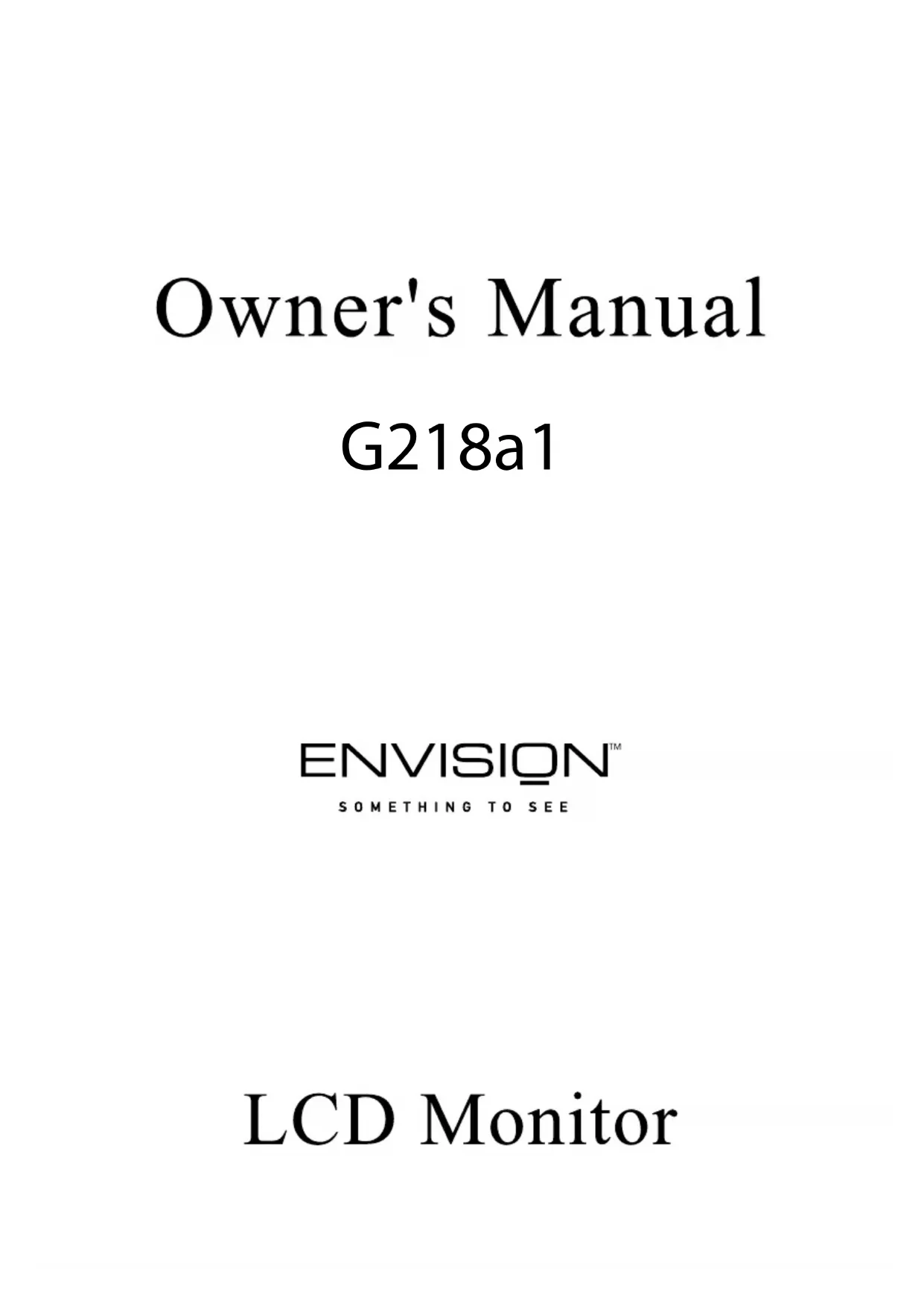

MODE D'EMPLOI G218a1 AOC

Instructions d'Utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l'installation.

COMMUNIQUE D'AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC)

Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radier de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y à néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l'un de l'autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement de la FCC:

Pour assurez une conformité continue au règlements de la FCC, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur sont droit d'opération de cet appareil.

Note: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.

Contenu

Précautions de Sécurité....1

Première Installation 2

Installation Rapide 2-5

Produit vu de dos....6

Vue avant du produit....6

Utiliser les fonctions d'affichage d'écran (OSD) 7-10

Supported des modes minutage 11

Informations Technique 12

Soins et Maintien 13

En Cas de Problème....13

Précautions de Sécurité

Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l'utilisateur est primordiale. Néanmoins, l'utilisation ou l'installation incorrecte peut causer un danger à l'appareil aussi bien que à l'utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l'installation et gardez ce guide à portée de main.

AVERTISSEMENTS:

Ce moniteur ne doit être utilisé que en connexion avec les sources d'alimentation correctes, indiquées sur l'étiquette à l'arrière du moniteur. Si vous n'êtes pas sur de l'alimentation dans votre résidence, consultez votre revendeur locale ou la compagnie d'électricité.
N'essayez pas de réparer le moniteur vous même, car il ne contient pas de composants réparables par l'utilisateur. Le moniteur ne peut être réparé que par un technicien qualifié.
N'enlevez pas la cache du moniteur. Il y à des composants sous haute tension à l'intérieur qui peuvent causer des choques électriques, même quand le cordon d'alimentation est déconnecté.
◆ N'utilisez plus le moniteur si la caisse est endommagée. Appelez un technicien d'entretien pour la contrôler.
◆ Placez votre moniteur dans un endroit propre et sec. Si le moniteur se mouille déconnectez le immédiatement et consultez votre technicien d'entretien.
Déconnectez toujours votre moniteur avant de le nettoyer. Nettoyez la caisse avec un chiffon sec et propre. Appliqué un nettoyant non-ammonisé sur le chiffon, jamais directement sur l'écran.
◆ Gardez le moniteur éloigné d'objets magnétiques, de moteurs, de sets de télévision et de transformateurs.
◆ Ne placez pas d'objets lourd sur le câble ou le cordon d'alimentation.
Pour des EQUIPMENTS à FICHE, la fiche de sortie doit être installé près de l'arrière de l'équipement et à un endroit facilement accessible.

Première Installation

Félicitations avec votre achat de ce moniteur de haute performance!

Ce moniteur est fourni avec les accessoires suivants :

• Cordon d'Alimentation.
• Câble D-Sub (15 broches)
● Câble DVI (24 broches)
- Câble Audio.
● Guide de l'utilisateur.
● Guide de mise en route rapide
- Documents de garantie

Installation Rapide

Installer et retirer la base

Installer

Préparer l'installation du support mural, en option (non inclus)

Cet écran peut être fixé sur un support mural, à acheter séparément. Mettre l'écran hors tension puis débrancher les câbles de l'écran, avant de suivre la procédure ci-dessous. Déposer l'écran, avec la face posée contre une surface douce.

1. Enlevez la base. Il est fixé aux crochets de tenir prêt.
2. Enlevez les 4 vis tenant le stand sur la charnière.
3. Enlevez la stand.

Fixer le support mural, en option (non inclus)

Suivre les étapes pour installer le support mural :

1. Placer le support mural à l'arrière de l'écran. Aligner les trous sur le support et les trous à l'arrière de l'écran.
2. Insérer les 4 vis dans les trous et les serrer.
3. Rebrancher les câbles. Se référer au mode d'emploi joint au support mural (en option) pour les instructions concernant la fixation du support sur le mur.

REMARQUE

Le ENVISION G218a1 est conforme à la version la plus récente du VESA 100mm Flat Panel Monitor Physical Mounting Interface (interface de montage physique d'un écran plat de 100 mm VESA) (norme FPMPMI).

Connector le moniteur

1. Connectez le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

2. Connecter le câble Analogique vidéo (Câble D-Sub)

Assurez-vous qu'à la fois le moniteur et l'ordinateur sont bien SOUS tension. Connectez le câble vidéo (câble D-Sub) de la sortie D-Sub sur l'ordinateur sur l'entrée D-Sub sur le moniteur.

3. Connectez le câble DVI (Optionnel)

Connectez le câble DVI de la sortie DVI de l'ordinateur sur l'entrée DVI du moniteur.

4. Connecter le câble audio

Connectez une extrémité du câble audio au dos du moniteur et connectez l'autre extrémité au port de sortie audio de l'ordinateur.

5. Allumez l'ordinateur et le moniteur

Allumez l'ordinateur et ensuite allumez le moniteur.

6. Utilisateurs de Windows : Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple : 1680 x 1050 @ 60 Hz (Résolution recommandée) Résolution Faites un clic droit de la souris sur le bureau de Windows > Propriétés >Paramètres > "Espace du bureau". Paramétrer la résolution : Vitesse de rafraîchissement (fréquence verticale) Voir le guide utilisateur de votre carte graphique pour les instructions.

Schéma de connexion :

Vue avant du produit

① ACTIVER/QUITTER OSD

④ CONFIRMER LA SÉLECTION

② DEFILER VERS LE BAS/ DIMINUER

Utiliser les fonctions d'affichage d'écran (OSD)

	Afficher le menu principal. 1
	Quitter le menu OSD.
	Ajuster automatiquement l'image en dehors du menu principal. 2
	Confirmer la sélection.
▲ ou ▼	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD.
	Quand vous n'êtes pas dans le menu OSD, cela permet d'activer immédiatement le Contraste/Luminosité. Peut être changé en Contraste/Luminosité en appuyant sur le bouton ▲ ou ▼
▼ + ▲	Rétablir à la fois le Contraste et la Luminosité
1 + ▼	Verrouillage de l'alimentation (quand vous n'êtes pas dans le menu OSD)
1 + ▲	Verrouillage de l'OSD (quand vous n'êtes pas dans le menu OSD)

Menu principal (Main Menu)

Fonctions OSD

Réglage automatique (Auto Image Adjust) : Ajuste automatiquement la position horizontale, la position verticale, la phase(accord fin) et l'horloge (taille H). Disponible en mode Analogique uniquement.

Contraste (Contrast) : Pour ajuster le niveau blanc du premier plan de l'image de l'écran.

▲ : augmenter le contraste, ▼: diminuer le contraste.

Luminosité (Brightness) : Pour régler la luminance de la vidéo.

▲ : augmenter la luminosité, ▼ : diminuer la luminosité.

Entrée (Input Select) : Sélectionnez Entrée analogique (D-sub) ou numérique (DVI)

Réglage audio (Audio Adjust) : Pour régler les fonctions audio.

Volume: Pour ajuster la sortie du haut-parleur.

Muet: Pour sélectionner Silence Marche/Arrêt.

Couleur Réglage (Color Adjust) : Sélectionnez la température de couleur entre sRGB, 9300K, 6500K, 5400K, et Couleur utilisateur pour répondre aux préférences de l'utilisateur.

sRGB-est en train de devenir rapidement le standard de l'industrie pour la gestion des couleurs, et la plupart des applications récentes sont compatibles avec ce format. L'activation de ce paramètre permet à l'écran LCD d'afficher des couleurs plus fidèles à l'original. L'activation du paramètre sRGB entraîne la désactive les réglages du contraste et de la luminosité

9300K-Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.

6500K-Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.

5400K-Ajoute du vert à l'image de l'écran pour obtenir une image plussombre.

Couleur Utilisateur (User Color) : Réglage individuel pour le rouge(R), vert (V), bleu (B).

1. Appuyez sur le bouton 2 pour ajuster et sélectionner la couleur suivante à ajuster.

2. Appuyez sur le bouton ▼ ou ▲ pour ajuster la couleur sélectionnée.

Informations (Information) : Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur.

Remarque: Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.

Taille Horizontale (Horizontal Size) : Ajuste la largeur de l'image de l'écran.

▼ : diminue la largeur de l'image de l'écran, ▲ : augmente la largeur de l'image de l'écran.

Position H./V. (H./V. Position) : Pour ajuster la position horizontale et verticale de la vidéo.

Position H. : ▲ : Déplace l'écran vers la droite, ▼ : déplace l'écran vers la gauche.

Position V. : ▲ : déplace l'écran vers le haut, ▼ : déplace l'écran vers le bas.

Réglage image (Fine Tune) : Pour ajuster le temps de retard.

Appuyez sur ▼ ou ▲ pour ajuster à la préférence de l'utilisateur.

Finesse (Sharpness) : Pour ajuster la clarté d'un signal non-WSXGA (1680x1050) avec le bouton ▼ ou ▲.

Configuration (Setup Menu) : Paramétrer Sélection de langue, Notification de résolution, Position OSD, Temporisation de l'OSD et Arrière-plan de l'OSD.

Langue (Language Select) : Permet à l'utilisateur pour choisir parmi les langues disponibles.

Avis de résolution (Resolution Notice) : La Notification de résolution sert à rappeler à l'utilisateur de définir la résolution en 1680x1050 pour une meilleur qualité d'image quand le paramètre de résolution n'est pas 1680 x 1050.

• Choisissez "Activer" : Toutes les 30 secondes, une fenêtre "Pour la meilleure qualité d'image, changer la résolution à 1680 x 1050" apparaîtra pour vous rappeler de régler la meilleure qualité pour l'image.
• Choisissez “Désactiver” : Le système n'affichera pas la fenêtre vous rappelant de paramétrer la meilleure qualité pour l'image si la résolution est inférieure à 1680 x 1050.

Position OSD (OSD Position) : Appuyez sur le bouton 2 pour choisir entre les réglages de position OSD horizontale et verticale.

Position horizontale de l'OSD : Ajuster la position verticale de l'OSD

▲ : déplacer l'OSD à droite, ▼ : déplacer l'OSD à gauche.

Position verticale de l'OSD : Pour régler verticalement la position de l'OSD.

▲ : déplacer l'OSD vers le haut, ▼ : Ajuster la position verticale de l'OSD

Interruption OSD (OSD Time Out) : Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.

Arrière plan OSD (OSD Background) : Vous permet d'activer ou de désactiver l'arrière plan à l'écran.

Rappel de mémoire (Memory Recall) : Pour rétablir les paramètres d'usine pour les contrôles vidéo & audio. Appuyez sur le bouton 2 pour sélectionner l'option de menu de Rappel Mémoire.

Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

Informations Technique

Spécifications Techniques

Panneau LCD	22" Grand écran TFT
Gestion de Courant	Mode Désactivé EPA ENERGY STAR® : <1W
Résolution Affichable	WSXGA 1680 x 1050 max. Fréquence Verticale maximale de 60Hz.
Signal d'entrée Analogique (D-sub) et numérique (DVI) avec HDCP
Dimension des Pixels	0.282 x 0.282 mm
Couleur de l'affichage LCD	16.7M
Inclination 0°~20°
Région d'affichage Actif	473.76 mm x 296.1mm
Température Actif: 0°C ~ +40°C Stockage: -20°C ~ + 60°C
Conformité cULus, CE, FCC-B, EPA ENERGY STAR®, ISO13406-2
Alimentation Voltage d'Entrée 100-240 V CA
Haut-parleurs 2W x 2
Compatibilité de mode DVI-HDCP	480i, 480p, 720p, 1080i

Remarque : Les spécifications du produit peuvent être modifiées sans avertissement.

Soins et Maintien

Soins

• Evitez d'exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne placez pas d'objets lourds au sommet de votre moniteur.
• Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.

Remarque

• Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrène.
• Tirez la base de la position parallèle par rapport au panneau pour la mettre à la verticale.
• Réglez l'inclinaison du panneau entre 0 degré en avant et 20 degrés en arrière. Vous devez pousser plus fort pour dépasser 20 degrés en arrière mais cette position est réservée à l'emballage de l'unité pour permettre un encombrement plus faible pour le stockage seulement. Attention : Si l'inclinaison du panneau dépasse 0 à 20 degrés cela peut rendre l'unité instable et pourrait présenter un danger.

Conseils de Sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
• N'enlevez jamais le panneau arrière de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

En Cas de Problème

Pas d'Alimentation

• Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d 'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.
