Type de produit	Congélateur / Réfrigérateur-Congélateur convertible
Marque	Teka
Modèle	RSF 75640 SS
Classe climatique	SN, N, ST, T (de +10 °C à +43 °C)
Alimentation électrique	220-240 V ~ 50 Hz
Fonction No Frost	Oui
Fonction congélation rapide	Oui (24 h automatique)
Fonction refroidissement rapide (mode frigo)	Oui (150 min automatique)
Conversion réfrigérateur/congélateur	Oui (maintenir 3 s)

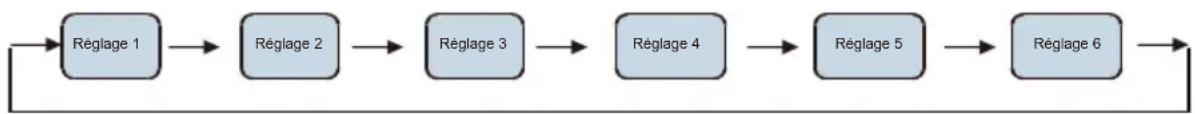

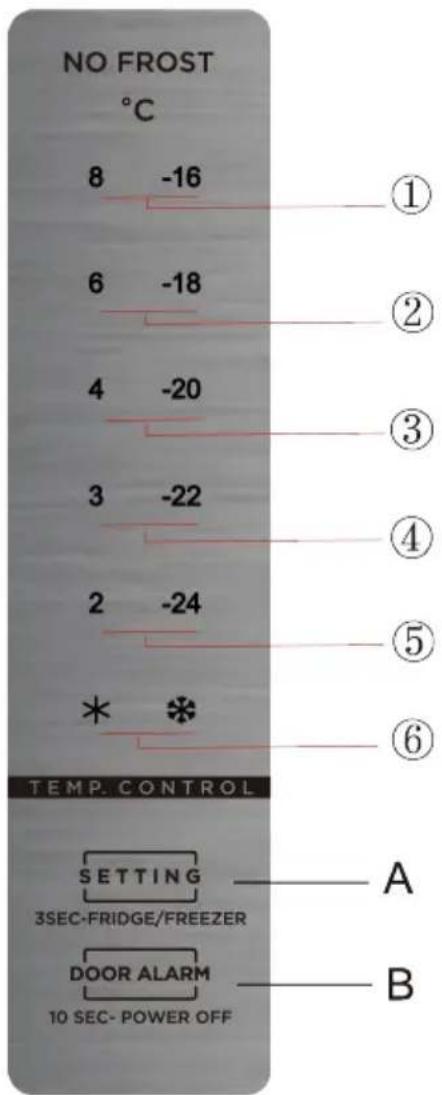

Affichage numérique de la température	Oui, 6 réglages
Alarme de porte	Oui (touche veille 10 s)
Dégivrage automatique	Oui (dégivrage manuel possible)
Réversibilité de la porte	Oui (droite/gauche)
Matériau extérieur	Acier inoxydable (SS)
Pieds réglables	Oui (mise à niveau)
Nettoyage intérieur	Bicarbonate de soude et eau chaude
Consignes de sécurité	Risques électriques, réfrigérant inflammable, enfants
Pièces détachées disponibles	Thermostats, capteurs, PCB, poignées, charnières, joints (7-10 ans)

FOIRE AUX QUESTIONS - RSF 75640 SS TEKA

Que faire si l'appareil ne fonctionne pas ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Contrôlez le disjoncteur. Si la tension est trop faible ou en cas de panne, attendez le rétablissement. Pour tout problème persistant, contactez le service après-vente.

Pourquoi y a-t-il une odeur dans mon congélateur ?

Les aliments odorants doivent être emballés hermétiquement. Vérifiez qu'aucun aliment n'est pourri. Nettoyez l'intérieur avec une solution de bicarbonate de soude (2 cuillères à soupe pour 1 litre d'eau chaude).

Pourquoi le compresseur fonctionne-t-il en continu ?

C'est normal en été ou par température ambiante élevée. Évitez de surcharger l'appareil, laissez les aliments chauds refroidir avant de les placer, et réduisez les ouvertures de porte fréquentes.

La lumière intérieure ne s'allume pas, que faire ?

Assurez-vous que l'appareil est alimenté. Si la lampe est défectueuse, elle doit être remplacée par un professionnel. Ne tentez pas de la réparer vous-même.

La porte ne ferme pas correctement, pourquoi ?

Vérifiez que des paquets d'aliments ne bloquent pas la porte. Réduisez la quantité d'aliments stockés. Assurez-vous que le réfrigérateur est de niveau (réglez les pieds).

Mon congélateur fait un bruit fort, est-ce normal ?

Vérifiez que le sol est plat et l'appareil stable. Les bourdonnements du compresseur et les craquements du réfrigérant sont normaux. Si le bruit est anormal, assurez-vous que les accessoires sont bien placés.

Le joint de porte n'est pas étanche, comment le réparer ?

Retirez les corps étrangers sur le joint. Réchauffez le joint avec un sèche-cheveux ou une serviette chaude, puis refroidissez-le pour lui redonner sa forme. Si nécessaire, remplacez-le.

Pourquoi y a-t-il de la condensation sur la surface extérieure ?

C'est normal quand l'humidité ambiante est élevée. Essuyez simplement avec une serviette propre. Assurez-vous que les joints sont en bon état.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil, retirez les aliments et les accessoires. Nettoyez avec un chiffon doux imbibé d'eau tiède et de bicarbonate de soude. Rincez et séchez avant de rebrancher. N'utilisez pas de produits abrasifs.

Comment dégivrer le congélateur ?

Le modèle dispose d'un dégivrage automatique. Si nécessaire, débranchez l'appareil et essuyez le givre avec une serviette sèche. Ne pas utiliser d'outils mécaniques pour accélérer le dégivrage.

MODE D'EMPLOI RSF 75640 SS TEKA

1 Avertissements relatifs à la sécurité
1.1 Avertissement.... 1-2
1.2 Signification des symboles d'avertissement de sécurité .... 3
1.3 Avertissements relatifs à l'électricité....3
1.4 Avertissements relatifs à l'utilisation....4
1.5 Avertissements relatifs au placement 4-5
1.6 Avertissements relatifs à l'énergie....5
1.7 Avertissements relatifs à l'élimination....5
2 Bonne utilisation du réfrigérateur
2.1 Placement....6
2.2 Installation de la poignée de porte....7
2.3 Mise à niveau des pieds....8
2.4 Changement de porte droite-gauche 9-10
2.5 Mise en route.... 11
2.6 Conseils d'économie d'énergie.... 11
3 Structure et fonctions
3.1 Composants principaux .... 12
3.2 Fonctions ...... 14-15
4 Entretien et nettoyage du réfrigérateur
4.1 Nettoyage général 16
4.2 Dégivrage 16
4.3 Hors service....16
5 Dépannage
5.1 Dépannage 17

1 Avertissements relatifs à la sécurité

1.1 AVERTISSEMENT

Avertissement : risque d'incendie / matériaux inflammables

Cet appareil est destiné à un usage domestique et pour des applications similaires telles que les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ; les fermes et par les clients dans les hôtels, les motels et autres environnements de type résidentiel ; les environnements de type chambres d'hôtes ; la restauration et les applications non commerciales similaires.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient bénéficié d'une surveillance ou de consignes concernant l'utilisation de celui-ci par une personne responsable de leur sécurité.

Il est nécessaire de surveiller les ENFANTS pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.

NE PAS stocker de substances explosives telles que des bombes aérosols contenant un gaz propulseur inflammable dans cet appareil.

L'appareil doit être débranché après utilisation et avant d'effectuer des opérations d'entretien sur l'appareil.

AVERTISSEMENT : Veillez à ce que les ouvertures de ventilation, dans le boîtier de l'appareil ou dans la structure intégrée, ne soient pas obstruées.

AVERTISSEMENT : Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT : Ne pas endommager le circuit de réfrigération.

AVERTISSEMENT : Ne pas utiliser d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

AVERTISSEMENT : Veuillez vous débarrasser du réfrigérateur dans le respect des réglementations locales car il utilise un gaz de soufflage et un réfrigérant inflammables.

AVERTISSEMENT : Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.

AVERTISSEMENT : Évitez de placer plusieurs prises de courant ou alimentations portables à l'arrière de l'appareil.

NE PAS utiliser de rallonges ou d' adaptateurs à deux broches non mis à la terre.

DANGER : Risque de coïncement des enfants. Avant de jeter votre ancien ré frig é rateur ou cong é lateur.

-Enlevez les portes.

-Laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à l'intérieur.

LE réfrigérateur doit être débranché de la source d'alimentation électrique avant de procéder à l'installation d'un accessoire.

Le RÉFRIGÉRANT et le matériau moussant cyclopentane utilisés pour l'appareil sont inflammables. Par conséquent, lorsque l'appareil est éliminé, il doit être conservé à l'écart de toute source de feu et être récupéré par une entreprise de récupération spéciale ayant une qualification correspondante autre que l'élimination par combustion, afin d'éviter toute pollution ou tout autre préjudice.

Pour la norme européenne : Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'ils aient été formés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer le nettoyage et l'entretien sans surveillance. Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils frigorifiques.

Il est IMPÉRATIF que, pour les portes ou les couvercles munis de serrures et de clés, les clés soient tenues hors de portée des enfants et ne se trouvent pas à proximité de l'appareil frigorifique, afin d'éviter que les enfants ne soient enfermés à l'intérieur.

POUR éviter la contamination des aliments, veuillez respecter les instructions suivantes :

- L'ouverture prolongée de la porte peut causer une augmentation significative de la température dans les compartiments de l'appareil.

- Nettoyez régulièrement les surfaces qui peuvent entrer en contact avec les aliments et les systèmes de drainage accessibles.

- Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant plus de 48 heures ; rincez le système d'eau relié à une alimentation en eau s'il n'a pas fonctionné pendant 5 jours. (Remarque 1)

- Conservez la viande et le poisson crus dans des récipients adaptés au réfrigérateur, de manière à ce qu'ils ne soient pas en contact avec d'autres aliments ou ne dégouinent pas.

- Les compartiments pour aliments surgelés deux étoiles conviennent au stockage d'aliments pré-surgelés, au stockage ou à la préparation de crèmes glacées et à la fabrication de glaçons. (Remarque 2)

- Les compartiments à une, deux et trois étoiles ne conviennent pas à la congélation des aliments frais. (Remarque 3)

- Pour les appareils sans compartiment 4 étoiles : cet appareil de réfrigération ne convient pas à la congélation des aliments. (Remarque 4)

- Si l'appareil de réfrigération reste vide pendant une longue période, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez la porte ouverte pour éviter la formation de moisissures dans l'appareil.

Remarque 1, 2, 3, 4 : Veuillez confirmer si elle est applicable en fonction du type de compartiment de votre produit.

POUR un appareil autoportant : cet appareil de réfrigération n'est pas destiné à être utilisé comme un appareil encastré.

1.2 Signification des symboles d'avertissements de sécurité

Symbole d'interdiction

Il s'agit d'un symbole d'interdiction.

Tout non-respect des instructions accompagnées de ce symbole peut causer des dommages au produit ou mettre en danger l'utilisateur.

Symbole d'avertissement

Il s'agit d'un symbole d'avertissement.

Il doit fonctionner dans le strict respect des instructions marquées de ce symbole, afin de ne pas endommager le produit et de ne pas causer de blessures.

Symbole remarque

Il s'agit d'un symbole de prudence.

Les instructions accompagnées de ce symbole requièrent une prudence particulière ; un manque de prudence peut causer des blessures légères ou modérées, ou endommager le produit.

Ce manuel contient de nombreuses informations de sécurité importantes qui doivent être respectées par les utilisateurs.

1.3 Avertissements relatifs à l'électricité

• Ne pas tirer sur le cordon d'alimentation lorsque vous débranchez le réfrigérateur. Veuillez saisir fermement la fiche et la retirer directement de la prise.

• Pour assurer une utilisation en toute sécurité, ne pas endommager le cordon d'alimentation et ne pas l'utiliser s'il est endommagé ou usé.

• Veuillez utiliser une prise de courant dédiée et la prise de courant ne doit pas être partagée avec d'autres appareils électriques. Le cordon d'alimentation doit être fermement en contact avec la prise, afin d'éviter tout risque d'incendie.

• Veuillez vous assurer que l'électrode de terre de la prise de courant est équipée d'une ligne de mise à la terre fiable.

- En cas de fuite de gaz ou d'autres gaz inflammables, veuillez fermer la vanne du gaz qui fuit, puis ouvrir les portes et les fenêtres. Ne pas débrancher le réfrigérateur et les autres appareils électriques, une étincelle risquant de causer un incendie.

- Ne pas utiliser d'appareils électriques au-dessus de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

1.4 Avertissements relatifs à l'utilisation

• Ne pas démonter ou remonter arbitrairement le réfrigérateur, ni n'endommager le circuit frigorifique ; l'entretien de l'appareil doit être effectué par un spécialiste
• Un cordon d'alimentation endommagé doit être remplacé par le fabricant, son service d'entretien ou les professionnels concernés pour éviter tout danger.

• Les espaces entre les portes du réfrigérateur et entre les portes et la structure du réfrigérateur sont petits, veillez à ne pas mettre votre main dans ces zones pour éviter de vous coincer le doigt. Soyez prudent lorsque vous fermez la porte du réfrigérateur pour éviter la chute d'éléments.

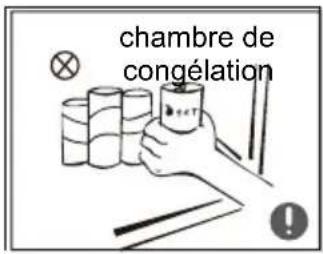

• Ne pas prendre d'aliments ou de récipients dans la chambre de congélation si vos mains sont mouillées lorsque le réfrigérateur est en marche, en particulier les récipients métalliques, afin d'éviter les gelures.

- Ne pas laisser les enfants entrer ou grimper à l'intérieur du réfrigérateur pour éviter qu'ils ne soient enfermés dans le réfrigérateur ou blessés par une chute du réfrigérateur.

- Ne pas placer d'objets lourds au-dessus du réfrigérateur, car ils risqueraient de tomber lors de l'ouverture de la porte et causer des blessures.

1.5 Avertissements relatifs au placement

• Ne pas mettre d'articles inflammables, explosifs, volatils et hautement corrosifs dans le réfrigérateur pour éviter d'endommager le produit ou de causer un incendie.
• Ne pas placer d'objets inflammables près du réfrigérateur pour éviter de causer un incendie.

- Le réfrigérateur est destiné à un usage domestique, tel que le stockage d'aliments ; il ne doit pas être utilisé à d'autres fins, telles que le stockage de sang, de médicaments ou de produits biologiques, etc.

- Ne pas stocker de bière, de boisson ou d'autres liquides contenus dans des bouteilles ou des récipients fermés dans la chambre de congélation du réfrigérateur ; sinon les bouteilles ou les récipients fermés risquent de se fissurer sous l'effet du gel et causer des dommages.

1.6 Avertissements relatifs à l'énergie

Avertissement relatif à l'énergie

1 (Les appareils de réfrigération peuvent ne pas fonctionner de façon constante (possibilité de dégivrage du contenu ou de température trop élevée dans le compartiment des aliments surgelés) lorsqu'ils sont installés pendant une période prolongée sous l'extrémité froide de la plage de températures pour laquelle l'appareil de réfrigération est conçu.
2) Le fait que les boissons effervescentes ne doivent pas être stockées dans les compartiments ou armoires de congélation des aliments ou dans les compartiments ou armoires à basse température, et que certains produits comme les glaces à l'eau ne doivent pas être consommés trop froids ;
3) La nécessité de ne pas dépasser les temps de conservation recommandés par les fabricants d'aliments pour tout type d'aliments et en particulier pour les aliments surgelés commercialement dans les compartiments ou armoires de stockage des congélateurs et des aliments surgelés ;
4) Les précautions nécessaires pour éviter une augmentation excessive de la température des aliments surgelés pendant le dégivrage de l'appareil de réfrigération, par exemple en enveloppant les aliments surgelés dans plusieurs couches de papier journal.
5) Le fait qu'une augmentation de la température des aliments surgelés pendant le dégivrage manuel, l'entretien ou le nettoyage peut réduire la durée de conservation.

1.7 Avertissements relatifs à l'élimination

Le réfrigérant et le matériau moussant cyclopentane utilisés pour le réfrigérateur sont inflammables. Par conséquent, lorsque le réfrigérateur est mis au rebut, il doit être éloigné de toute source d'incendie et être récupéré par une entreprise de récupération spéciale ayant la qualification correspondante plutôt que d'être éliminé par combustion, pour éviter toute pollution ou tout autre préjudice.

Lorsque le réfrigérateur est mis au rebut, démontez les portes et enlevez le joint de la porte et des étagères ; placez les portes et les étagères à un endroit approprié, pour éviter que les enfants ne soient piégés.

Bonne élimination de ce produit :

Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers. Afin d'éviter que l'élimination incontrôlée des déchets ne porte atteinte à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le revendeur chez qui le produit a été acheté. Il peut emporter ce produit pour un recyclage respectueux de l'environnement.

2 Bon usage des réfrigérateurs

2.1 Placement

- Avant utilisation, retirez tous les matériaux d'emballage, y compris les rembourrages du fond, les rembourrages de mousse et les rubans adhésifs à l'intérieur du réfrigérateur ; retirez le film de protection sur les portes et la structure du réfrigérateur.

- Tenez à l'écart de la chaleur et de la lumière directe du soleil. Ne pas placer le congélateur dans des endroits humides ou mouillés pour éviter la rouille ou la réduction de l'effet isolant. - Ne pas asperger ou laver le réfrigérateur ; ne pas placer le réfrigérateur dans des endroits humides avec risque d'éclaboussures pour ne pas affecter les propriétés d'isolation électrique du réfrigérateur.

- Le réfrigérateur est placé dans un endroit intérieur bien ventilé ; le sol doit être plat et solide (tournez à gauche ou à droite pour régler la roue de mise à niveau et stabiliser).

- L'espace au-dessus du réfrigérateur doit être supérieur à 30 cm, et le réfrigérateur doit être placé contre un mur à une distance de plus de 10 cm pour faciliter la dissipation de la chaleur.

- Prévoyez suffisamment d'espace pour permettre une ouverture facile des portes et des tiroirs ou une déclaration du distributeur.

Précautions à prendre avant l'installation :

Avant l'installation ou le réglage des accessoires, assurez-vous que le réfrigérateur est débranché. Des précautions doivent être prises pour éviter qu'une chute de la poignée ne cause des blessures.

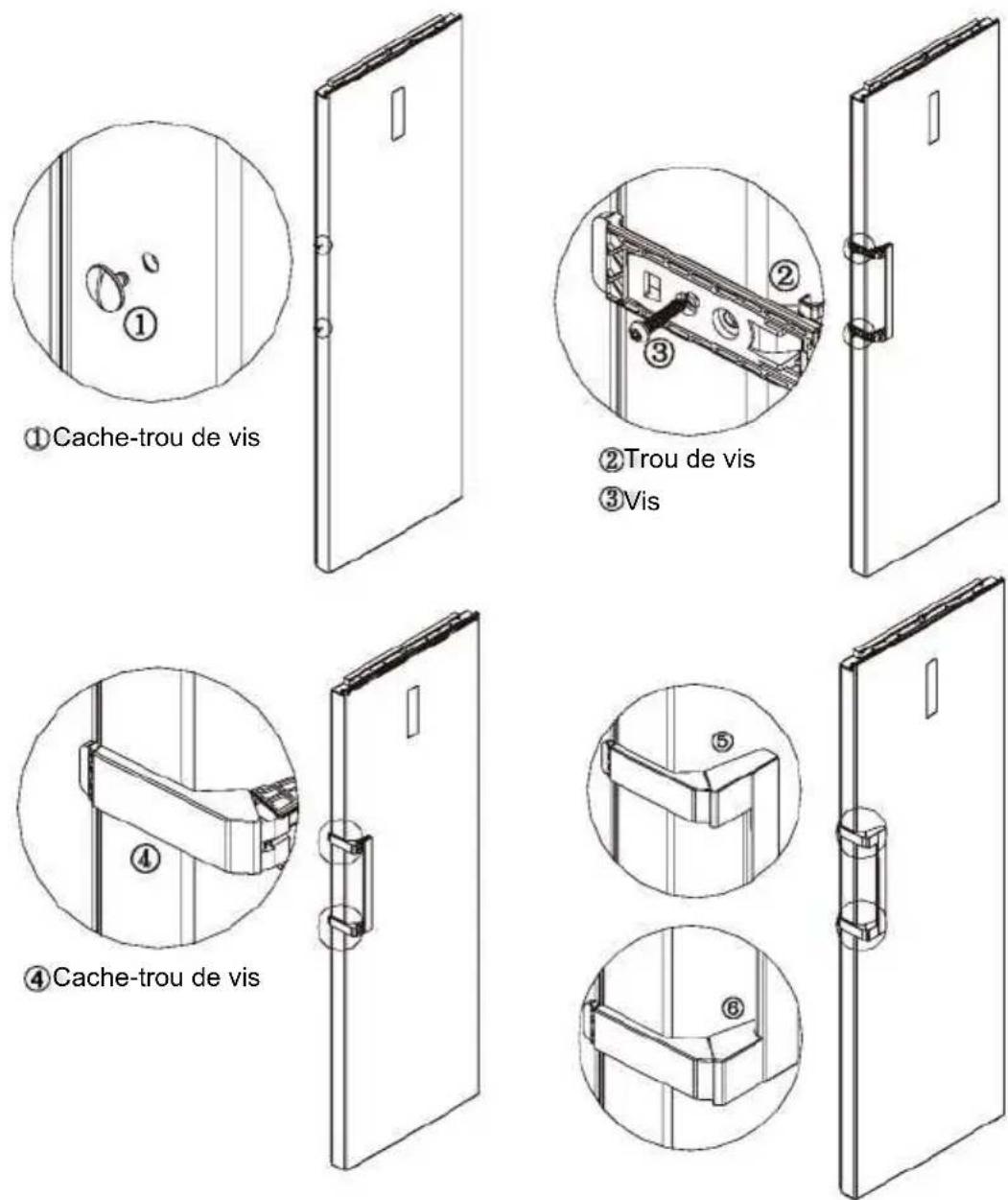

2.2 Installation de la poignée de porte

Des précautions doivent être prises pour éviter qu'une chute de la poignée ne cause des blessures.

(L'image ci-dessus n'est donnée qu'à titre indicatif. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur).

Étapes de montage

a. Retirez les capuchons des trous de vis ① de la porte, et utilisez un tournevis cruciforme pour fixer fermement les vis ③ dans le trou de vis . ②
b. Montez le bouchon du trou de vis ④ sur le trou de vis de la poignée.
c. L'opération inverse est pour le démontage.

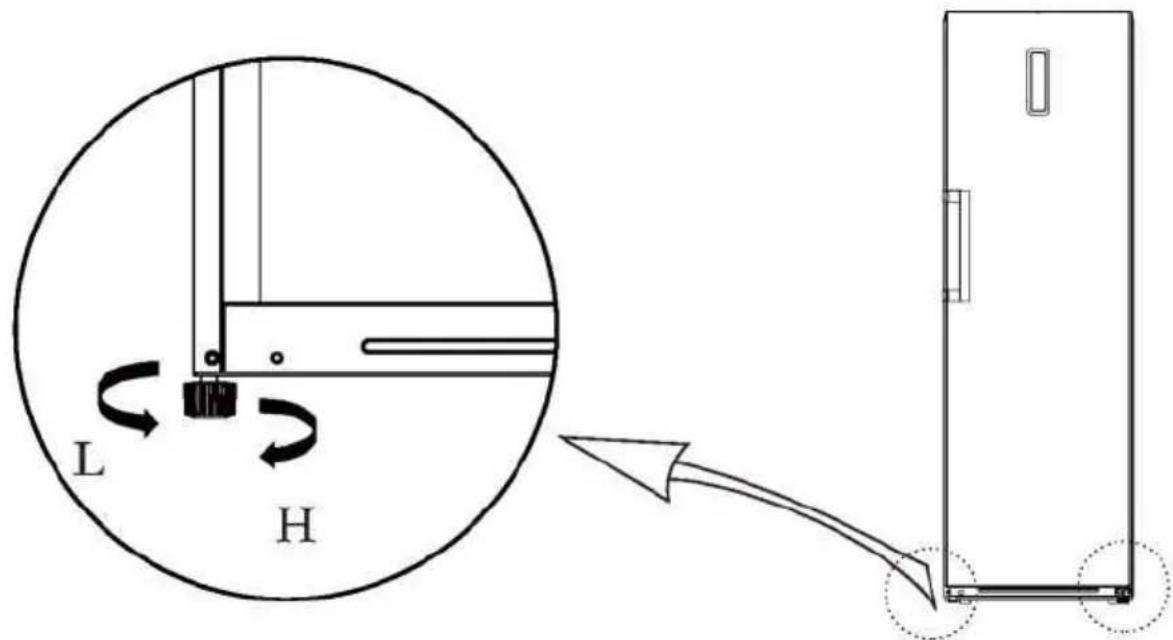

2.3 Mise à niveau des pieds

Schéma de mise à niveau des pieds

(L'image ci-dessus n'est donnée qu'à titre indicatif. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur).

Procédures de réglage :

a. Tournez les pieds dans le sens des aiguilles d'une montre pour relever le réfrigérateur ;
b. Tournez les pieds dans le sens inverse des aiguilles d'une montre pour abaisser le réfrigérateur ;
c. Réglez les pieds droit et gauche selon les instructions ci-dessus pour mettre à niveau horizontalement.

2.4 Changement de porte droite-gauche

Liste des outils à fournir par l'utilisateur
	Tournevis cruciforme		Couteau à mastic Tournevis à lame fine
	5/16" douille et cliquet		Ruban de masquage

1) Mettez le réfrigérateur hors tension et retirez tous les objets des compartiments de la porte.
2) Démontez les bouchons des trous de vis, les vis et la poignée, et retirez les bouchons des trous de vis en plastique de l'autre côté.

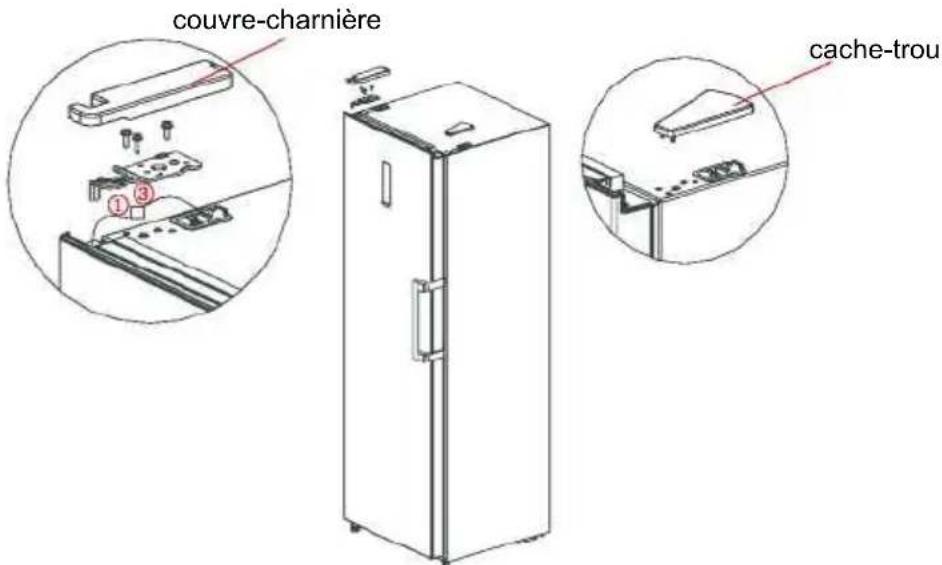

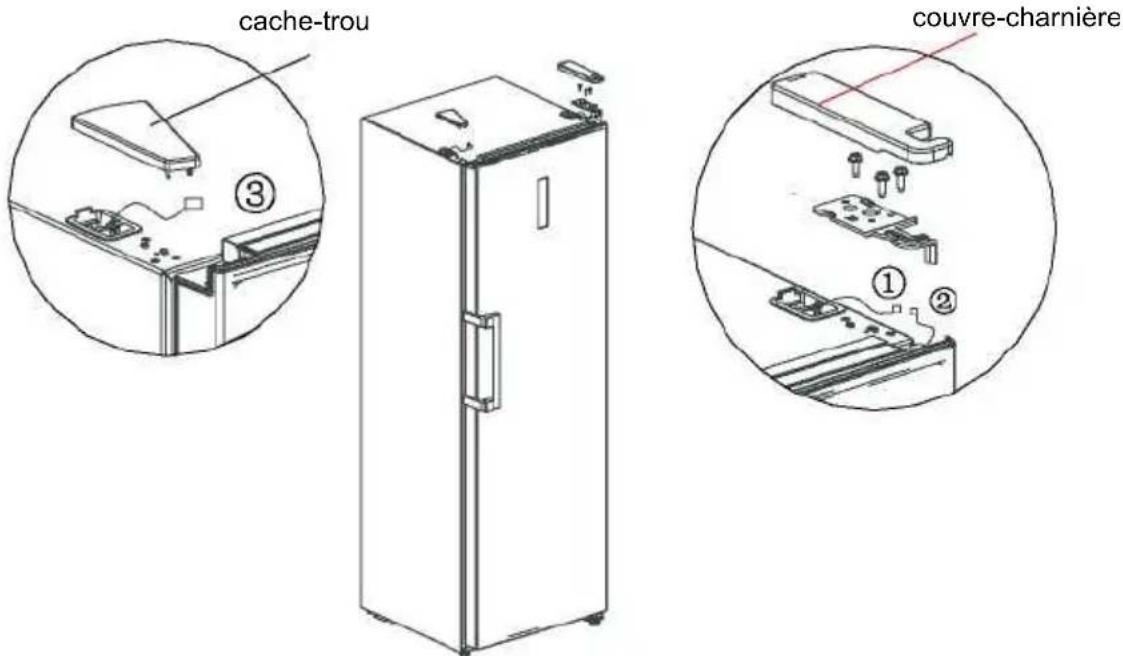

3) Démontez le couvre-charnière supérieur, les vis et la charnière supérieure, et retirez le cache-trou de l'autre côté. Débranchez le connecteur de câblage sur le côté droit du haut du réfrigérateur ( ©.©connecteur de câblage).

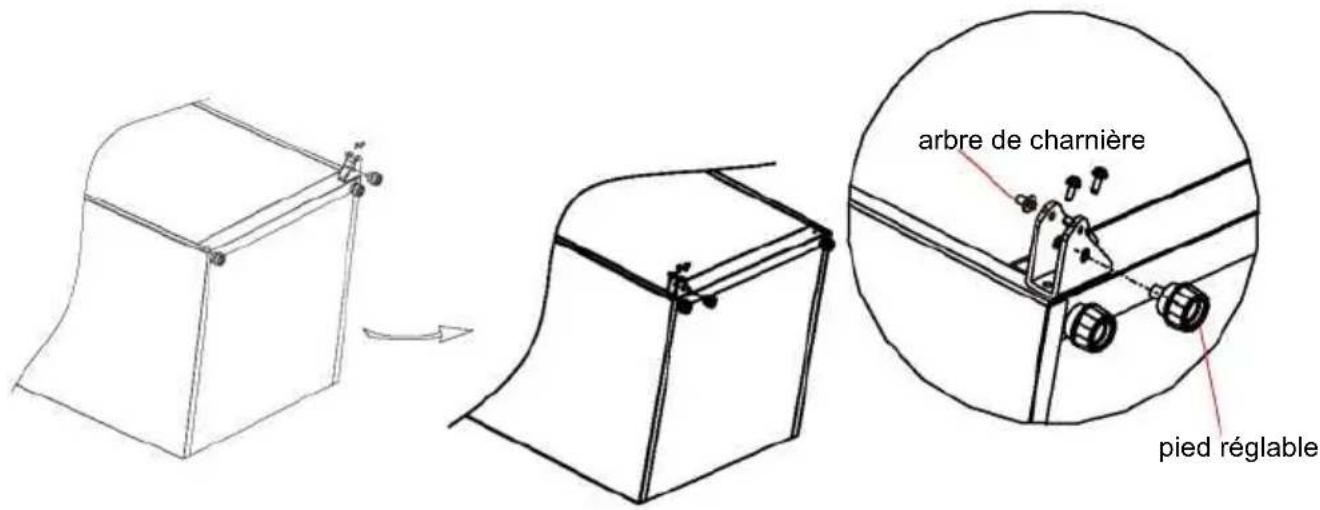

4) Démontez la porte et l'ensemble de la charnière inférieure droite (axe de charnière, pied réglable et charnière), démontez l'ensemble de la charnière inférieure droite et assemblez l'axe de charnière et le

pied réglable de l'autre côté de la charnière, puis assemblez l'ensemble de la charnière de l'autre côté du réfrigérateur

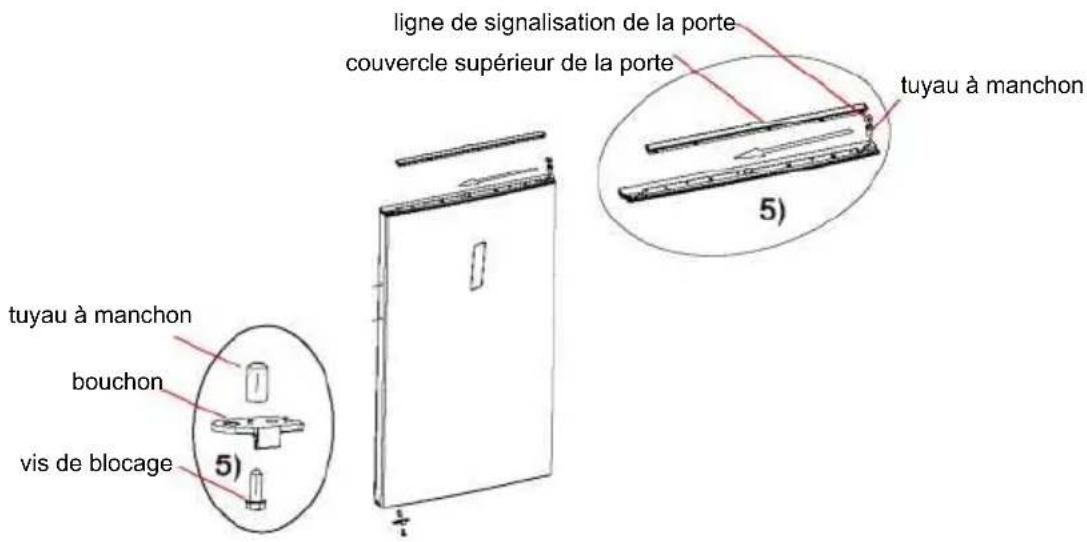

5) Retirez le couvercle supérieur de la porte, installez la douille de la charnière supérieure, la ligne de signal de la porte de l'autre côté et installez le couvercle supérieur de la porte. Démontez le butoir de porte droit, le tube de manchon du bas de porte droit, insérez le tube de manchon dans le trou de charnière du bas de porte gauche, et sortez le butoir de porte gauche du sac d'accessoires, et assemblez-le sur le bas de porte gauche, le butoir de porte droit peut être réservé pour une utilisation future

6) Sortez la charnière supérieure gauche et le couvre-charnière supérieur gauche de l'emballage des accessoires, placez la porte sur la charnière inférieure et montez la charnière supérieure gauche. Connectez la borne de ligne de signal ③ à la borne de ligne de signal ②, connectez la borne de ligne de signal ① à la borne de ligne de signal ④, montez le couvre-charnière supérieur et le cache-trou.

7) Pour le montage de la poignée, veuillez vous reporter au chapitre 2.2.

• Après le transport, veuillez laisser le produit reposer pendant plus de 2 heures avant de le mettre sous tension, pour éviter de causer une diminution de la capacité de refroidissement ou un endommagement du produit.
• Avant d'y mettre des aliments frais ou surgelés, le réfrigérateur doit avoir fonctionné pendant 2 à 3 heures, ou pendant plus de 4 heures en été lorsque la température ambiante est élevée.
• Veuillez retirer la fiche en cas de panne de courant ou de nettoyage. Ne pas raccorder le congélateur à l'alimentation électrique dans les cinq minutes qui suivent pour éviter d'endommager le compresseur en raison de démarrages successifs.

2.6 Conseils d'économie d'énergie

• L'appareil doit être placé dans la zone la plus fraîche de la pièce, loin des appareils produisant de la chaleur ou des conduits de chauffage, et à l'abri de la lumière directe du soleil.
• Laissez les aliments chauds refroidir à température ambiante avant de les placer dans l'appareil. Toute surcharge de l'appareil oblige le compresseur à fonctionner plus longtemps. Les aliments qui se congèlent trop lentement risquent de perdre en qualité ou de se gâter.
• Ve illez à couvrir correctement les aliments et essuyez les récipients avant de les placer dans l'appareil. Cela permet de réduire l'accumulation de givre à l'intérieur de l'appareil.
• Le bac de rangement de l'appareil ne doit pas être recouvert de papier d'aluminium, de papier ciré ou de papier absorbant. Les doublures gênent la circulation de l'air froid, ce qui réduit l'efficacité de l'appareil.
• Organisez et étiquetez les aliments pour réduire la durée d'ouverture de la porte et les recherches prolongées. Retirez autant d'articles que nécessaire en une seule fois, et fermez la porte dès que possible.

3 Structure et fonctions

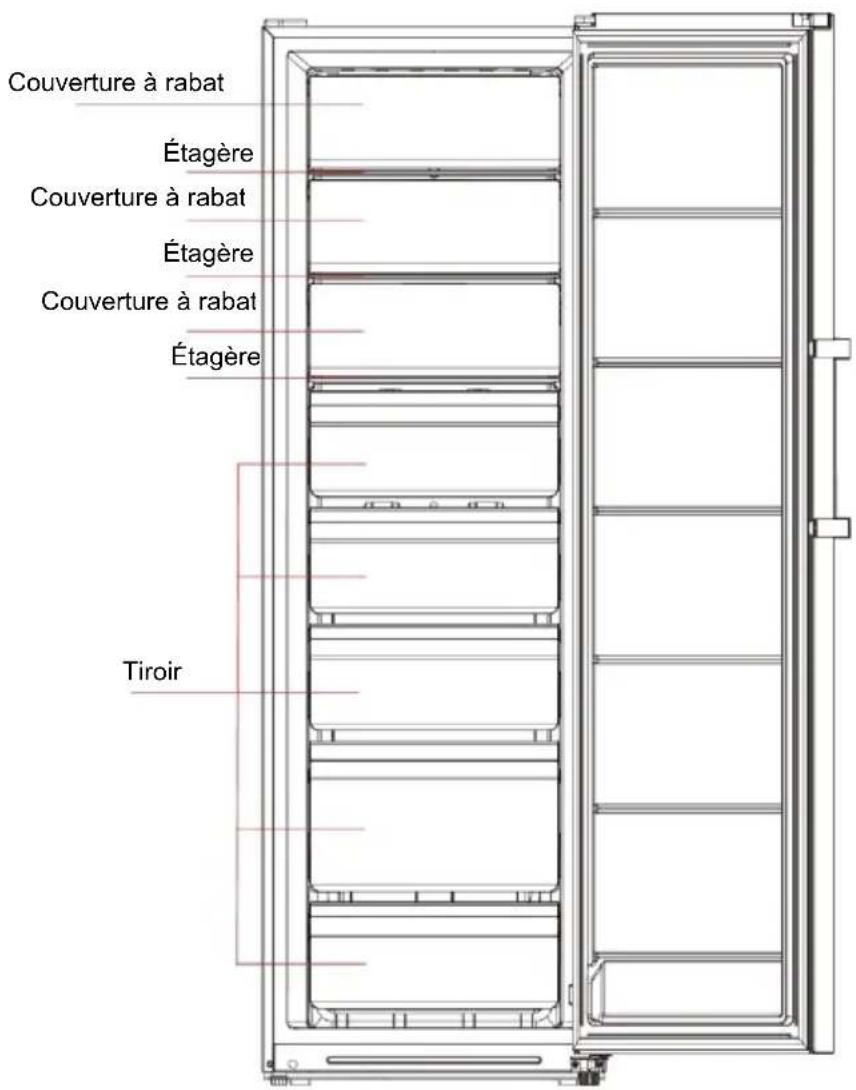

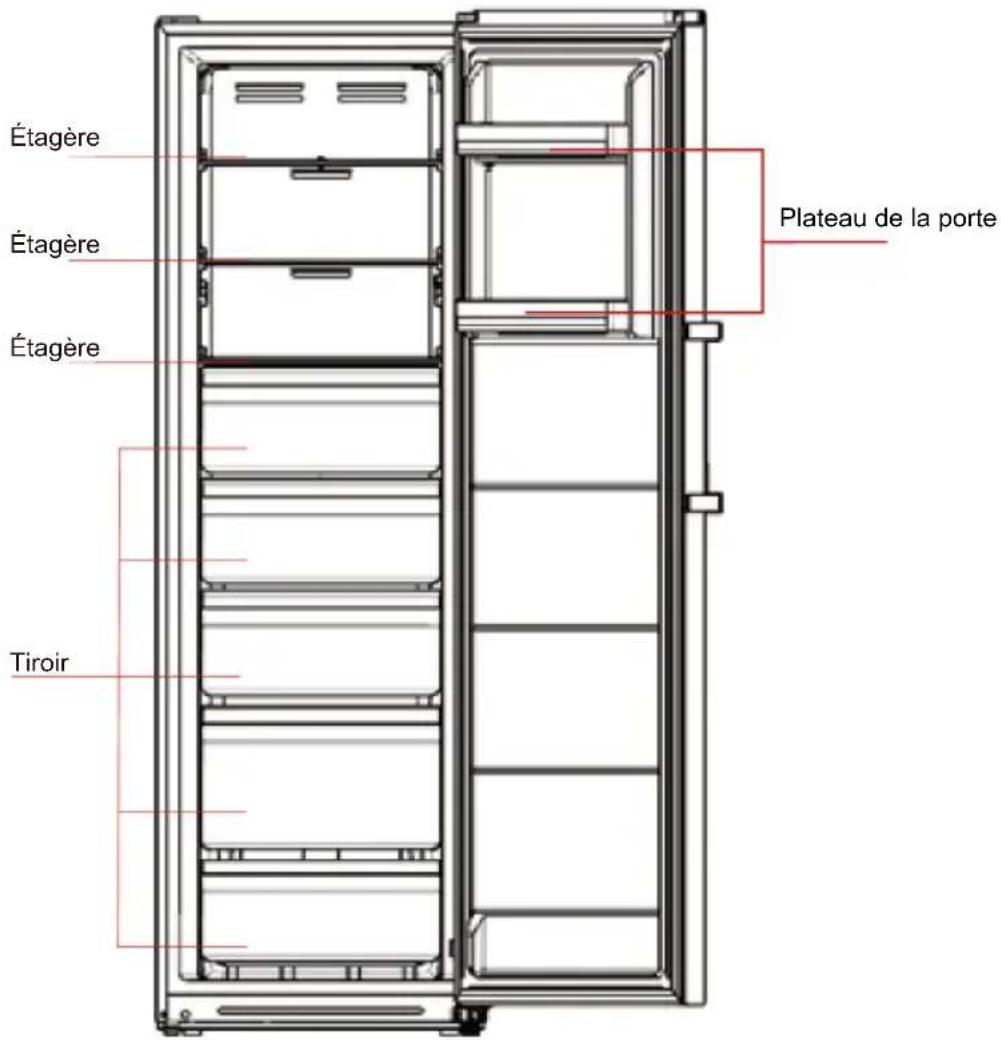

3.1 Composants principaux

(L'image ci-dessus est à titre de référence. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur).

(L'image ci-dessus n'est donnée qu'à titre indicatif. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur).

Réfrigérateur

• Le réfrigérateur convient au stockage de toutes sortes de fruits, légumes, boissons et autres aliments consommés rapidement. La durée de stockage suggérée est de 3 à 5 jours.
• Les aliments cuits ne doivent pas être placés dans la chambre de réfrigération avant d'avoir refroidi à température ambiante.
• Il est recommandé de couvrir les aliments avant de les mettre au réfrigérateur.

Congélateur

• Le congélateur peut conserver les aliments frais pendant une longue période et il est principalement utilisé pour stocker les aliments surgelés et faire de la glace.
• La chambre de congélation convient au stockage de la viande, du poisson, des boulettes de riz et d'autres aliments qui ne doivent pas être consommés rapidement.
• Les morceaux de viande doivent de préférence être divisés en petits morceaux pour une congélation rapide et un accès facile. Veuillez noter que les aliments doivent être consommés dans le délai de conservation.

La position des tiroirs, bacs à aliments, étagères, etc. selon l'image ci-dessus est la plus efficace sur le plan énergétique.

L'appareil dispose de la fonction de transition réfrigérateur-congélateur, à l'aide du panneau d'affichage, les consommateurs finaux peuvent sélectionner le réfrigérateur ou le congélateur en fonction de leurs besoins

3.2 Fonctions

(L'image ci-dessus n'est donnée qu'à titre indicatif. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur).

1) Clé
A. Touche de réglage de la température et touche de commutation Réfrigérateur/Congélateur
B. Touche de mise en veille
2) Icônes de température

① Réglage 1 : la température est de 8 ou -16°C
② Réglage 2 : la température est de 6 ou -18°C
③ Réglage 3 : la température est de 4 ou -20°C
④ Réglage 4 : la température est de 3 ou -22°C
⑤ Réglage 5 : la température est de 2 ou -24°C
⑥ Réglage 6 : refroidissement rapide ou congélation rapide

3) Lorsque le réfrigérateur est allumé :

Toutes les icônes de température s'allument dans les 3 secondes qui suivent la mise sous tension, pour la première mise sous tension, la température par défaut est de -20t :

Ensuite, chaque fois que vous démarrez le réfrigérateur, il fonctionne conformément à la température réglée avant la dernière mise hors tension.

Après 30 s de fonctionnement sans intervention humaine, le témoin lumineux s'éteint. Pour le réglage de la roue, il faut appuyer sur la touche « A » pour allumer l'indicateur, puis appuyer à nouveau sur la touche « A » pour régler la roue.

Affichage du fonctionnement normal

En cas de défaillance, les icônes correspondantes clignotent ensemble : les codes et types d'erreur sont indiqués comme suit :

Réfrigérateur :

Code d'erreur	Description d'erreur	Affichage
EI	Défaillance de la sonde de température de la chambre de réfrigération	Les icônes " * " et "2'allument en même temps
E5	Défaillance du capteur de dégivrage de la chambre de réfrigération	Les icônes " * " et "3'allument en même temps
E6	Erreur de communication	Les icônes "2" et "4" s'allument en même temps
E7	Défaillance du capteur de température ambiante	Les icônes " * " et "4" s'allument en même temps
E10	La touche ne fonctionne pas	Les icônes "2" et "3" s'allument en même temps

Congélateur :

Code d'erreur	Description d'erreur	Affichage
E1	Défaillance de la sonde de température de la chambre de congélation	Les icônes " * " et « -24 » s'allument en même temps
E5	Défaillance du capteur de dégivrage de la chambre de congélation	Les icônes " * " et « -22 » s'allument en même temps
E6	Erreur de communication	Les icônes "-24 " et « -20 » s'allument en même temps
E7	Défaillance du capteur de température ambiante	Les icônes " * " et « -20 » s'allument en même temps
E9	Alarme de température élevée dans la chambre de congélation	Les icônes " * " et « -18 » s'allument en même temps
E10	La touche ne fonctionne pas	Les icônes "-24 " et « -22 » s'allument en même temps

S'il n'y a pas d'erreur, l'écran affiche la température de consigne de la chambre de réfrigération.

Conversion réfrigérateur/congélateur

Maintenez la touche inférieure ( SECURG/FREEZER ) enfoncée pendant 3 secondes pour réaliser la conversion Réfrigérateur/Congélateur, les icônes de température correspondantes s'allument.

Fonction mise en veille

Maintenez la touche de mise en veille ( ALARM ) enfoncée pendant 10 secondes pour activer la fonction de veille.

Réglage de la température

Le réglage de la température sera modifié après avoir appuyé sur la touche ( SEC/FROGE/TREEZER). Ensuite, le réfrigérateur fonctionnera selon le nouveau réglage de température après 15s

Mode de refroidissement rapide

Entrée : en mode réfrigérateur, appuyez sur la touche ( -FRDCG/FREZER ) jusqu'à ce que l'icône * s'allume

Pendant le mode de refroidissement rapide, le réfrigérateur fonctionne selon les températures réglées à 2°C, et il quittera ce mode automatiquement après 150 minutes de fonctionnement ou le réglage de la température ou du mode.

Mode de congélation rapide

Entrée : en mode congélateur, appuyez sur la touche ( SETTING ) jusqu'à ce que l'icône * s'allume

Pendant le mode de congélation rapide, le congélateur fonctionne selon le réglage des températures à -24^ , et il quittera ce mode automatiquement après 24 heures de fonctionnement ou le réglage de la température ou du mode.

4. Entretien et nettoyage de l'appareil

4.1 Nettoyage général

• Les poussières derrière le réfrigérateur et sur le sol doivent être nettoyées rapidement pour améliorer l'effet de refroidissement et les économies d'énergie.
• Vérifiez la régularité du joint de la porte pour vous assurer de l'absence de débris. Nettoyez le joint de porte avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué.
• L'intérieur du réfrigérateur doit être nettoyé régulièrement pour éviter la formation d'odeurs.

- Veuillez éteindre l'appareil avant de nettoyer l'intérieur, retirez tous les aliments, boissons, étagères, tiroirs, etc.

- Utilisez un chiffon doux ou une éponge pour nettoyer l'intérieur du réfrigérateur, avec deux cuillères à soupe de bicarbonate de soude et un litre d'eau chaude. Rincez ensuite à l'eau et essuyez. Après le nettoyage, ouvrez la porte et laissez sécher à l'air avant de remettre l'appareil sous tension.

- Pour les zones difficiles à nettoyer à l'intérieur du réfrigérateur (telles que les endroits étroits, les interstices ou les coins), nous vous recommandons de les essuyer régulièrement avec un chiffon doux, une brosse douce, etc. et, si nécessaire, avec certains outils (tels que des bâtonnets fins) afin d'éviter toute accumulation de contaminants ou de bactéries dans ces zones.

- Ne pas utiliser de savon, de détergent, de poudre à récurer, de nettoyant en spray, etc., car cela pourrait favoriser la formation d'odeurs à l'intérieur du réfrigérateur ou contaminer les aliments.

- Nettoyez l'espace pour bouteilles, les étagères et les tiroirs avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué. Séchez avec un chiffon doux ou laissez sécher à l'air.

- Essuyez la surface extérieure du réfrigérateur avec un chiffon doux imbibé d'eau savonneuse, de détergent, etc.

- Ne pas utiliser de brosses dures, de billes d'acier, de brosses métalliques, d'abrasifs (comme les dentifrices), de solvants organiques (comme l'alcool, l'acétone, l'huile de banane, etc.), d'eau bouillante, d'articles acides ou alcalins, qui pourraient endommager la surface et l'intérieur du réfrigérateur. L'eau bouillante et les solvants organiques tels que le benzène peuvent déformer ou endommager les pièces en plastique.

- Ne pas rincer directement avec de l'eau ou d'autres liquides pendant le nettoyage pour éviter les courts-circuits ou affecter l'isolation électrique après l'immersion.

Veuillez débrancher le réfrigérateur pour le dégivrage et le nettoyage.

4. 2 Dégivrage

- Le réfrigérateur est conçu selon le principe du refroidissement par air et possède donc une fonction de dégivrage automatique. Le givre formé par le changement de saison ou de température peut également être éliminé manuellement en débranchant l'appareil de l'alimentation électrique ou en l'essuyant avec une serviette sèche.

4.3 Hors service

• Panne de courant : En cas de panne de courant, même en été, les aliments à l'intérieur de l'appareil peuvent être conservés pendant plusieurs heures ; pendant la panne de courant, les temps d'ouverture de la porte seront réduits, et aucun aliment frais ne sera plus introduit dans l'appareil.
• Non-utilisation de longue durée : L'appareil est débranché puis nettoyé ; les portes sont ensuite laissées ouvertes pour éviter la formation d'odeurs.
• Déplacement : Avant de déplacer le réfrigérateur, sortez tous les objets, fixez les cloisons en verre, le bac à légumes, les tiroirs de la chambre de congélation, etc. avec du ruban adhésif et serrez les pieds de nivellement ; fermez les portes et fixez-les avec du ruban adhésif. Au cours du déplacement, l'appareil ne doit pas être posé à l'envers ou à l'horizontale, ni être secoué ;

l'inclinaison au cours du déplacement ne doit pas être supérieure à 45°.

L'appareil doit fonctionner en continu une fois qu'il a été mis en marche. D'une manière générale, le fonctionnement de l'appareil ne doit pas être interrompu, de crainte de réduire la

5 Dépannage

Vous pouvez essayer de résoudre les problèmes suivants par vous-même.

S'ils ne peuvent être résolus, veuillez contacter le service après-vente.

Échec	Vérifiez si l'appareil est branché sur le secteur ou si la fiche est bien en contact. Vérifiez si la tension est trop faibleVérifiez si une panne de courant est survenue ou si des circuits partiels se sont déclenchés
Odeur	Les aliments odorants doivent être emballés hermétiquement Vérifiez si des aliments sont pourris Nettoyez l'intérieur du réfrigérateur
Fonctionnement prolongé du compresseur	Le fonctionnement prolongé du réfrigérateur est normal en étéLorsque la température ambiante est élevéeIl n'est pas recommandé de stocker trop de nourriture dans l'appareilLes aliments doivent être refroidis avant d'être stockés dans l'appareilLes portes sont ouvertes trop fréquemment
La lumière ne s'allume pas	Vérifiez que le réfrigérateur est connecté à l'alimentation électrique et que la lampe d'éclairage n'est pas endommagéeFaites remplacer la lampe par un spécialiste
Les portes ne se ferment pas correctement	La porte est bloquée par des paquets de nourritureTrop de nourriture est stockéeLe réfrigérateur est incliné
Bruit fort	Vérifiez que le sol est bien plat et que le réfrigérateur est placé de manière stableVérifiez que les accessoires sont placés aux bons endroits
Le joint de la porte n'est pas étanche	Retirez les corps étrangers sur le joint de la porteRéchauffez le joint de la porte puis refroidissez-le pour lui rendre sa forme (ou utilisez un sèche-cheveux ou une serviette chaude)
Le réservoir d'eau déborde	Il y a trop d'aliments dans le compartiment ou les aliments stockés contiennent trop d'eau, ce qui cause un dégivrage trop importantLes portes ne sont pas correctement fermées, ce qui cause du givre en raison de l'entrée d'air et une augmentation de l'eau en raison du dégivrage
Boîtier chaud	Dissipation de la chaleur du condenseur intégré via le boîtier, ce qui est normalLorsque le boîtier devient chaud en raison d'une température ambiante élevée, du stockage d'une trop grande quantité de nourriture ou de l'arrêt du compresseur, assurez une ventilation saine pour faciliter la dissipation de la chaleur
Condensation de surface	La condensation sur la surface extérieure et les joints de la porte du réfrigérateurest normale lorsque l'humidité ambiante est trop élevée. Essuyez simplement la condensation avec une serviette propre.
Bruit anormal	Bourdonnements : Le compresseur peut produire des bourdonnements lorsqu'il est en marche, et ces bourdonnements sont particulièrement forts au démarrage ou à l'arrêt. Il s'agit d'un phénomène normal.Craquements : Le réfrigérant qui circule à l'intérieur de l'appareil peut produire des craquements, ce qui est normal.

Tableau 1 Classes climatiques

Classe	Symbole	Plage de température ambiante °C
Tempérée prolongée	SN	+10 à +32
Tempérée	N	+16 à +32
Sous-tropicale	ST	+16 à +38
Tropicale	T	+16 à +43

Tempérée prolongée : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10 °C et 32 °C » ;

Tempérée : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 32 °C » ;

Sous-tropicale : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 38 °C » ;

Tropicale : « cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43 °C » ;

Spécial pour la nouvelle norme européenne :

Les pièces commandées dans le tableau suivant peuvent être acquises auprès du canal

Pièce commandée	Fournie par	Délai minimum pour la mise à disposition
thermostats	Personnel d'entretien professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
capteurs de température	Personnel d'entretien professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
cartes de circuits imprimés	Personnel d'entretien professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
sources de lumière	Personnel d'entretien professionnel	Au moins 7 ans après le lancement du dernier modèle sur le marché
poignées de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
charnières de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
plateaux	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
paniers	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
joints de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 10 années après le lancement du dernier modèle sur le marché

INHALT
