Caractéristiques techniques	Moniteur ACER CB272E3, écran IPS de 27 pouces, résolution Full HD (1920 x 1080), temps de réponse 4 ms, luminosité 250 cd/m², taux de contraste 1000:1.
Connectivité	Ports HDMI, DisplayPort, VGA, et USB.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux occasionnels.
Réglages ergonomiques	Inclinaison, rotation et réglage en hauteur.
Consommation d'énergie	Consommation en fonctionnement : 25 W, mode veille : 0,5 W.
Maintenance	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, RoHS.
Informations générales	Garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - CB272E3 ACER

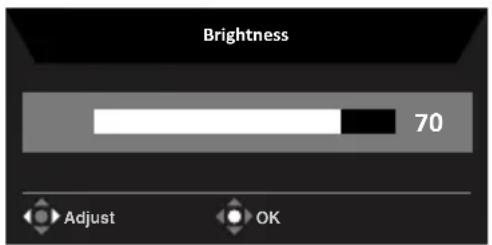

Comment ajuster la luminosité de mon moniteur ACER CB272E3 ?

Utilisez les boutons de commande situés à l'arrière ou sur le bas du moniteur pour accéder au menu OSD. Sélectionnez l'option 'Luminosité' et ajustez le niveau selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le moniteur sur une autre prise. Si le problème persiste, contactez le support technique.

Comment connecter mon ACER CB272E3 à mon ordinateur ?

Vous pouvez connecter votre moniteur via un câble HDMI, DisplayPort ou VGA. Assurez-vous que le bon port est sélectionné dans le menu OSD si vous utilisez plusieurs entrées.

Comment régler la résolution de mon moniteur ?

Accédez aux paramètres d'affichage de votre ordinateur et choisissez la résolution recommandée pour le moniteur ACER CB272E3, qui est de 1920 x 1080 pixels.

Le moniteur affiche des couleurs étranges, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD et réinitialisez-les aux paramètres d'usine si nécessaire. Assurez-vous également que le câble vidéo est bien connecté et sans dommage.

Comment activer le mode de protection des yeux sur le moniteur ?

Accédez au menu OSD, recherchez l'option 'Mode de protection des yeux' ou 'Filtre à lumière bleue', et activez-le pour réduire la fatigue oculaire.

Le son de mon moniteur ne fonctionne pas, que faire ?

Vérifiez si le volume est réglé sur un niveau audible dans le menu OSD. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Comment nettoyer l'écran de mon moniteur ACER CB272E3 ?

Utilisez un chiffon doux en microfibres légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez les produits chimiques agressifs qui pourraient endommager l'écran.

Comment mettre à jour le firmware de mon moniteur ?

Visitez le site Web d'ACER pour télécharger le dernier firmware. Suivez les instructions fournies pour effectuer la mise à jour via un câble USB ou un autre moyen indiqué.

Mon moniteur ACER CB272E3 fait des bruits étranges, que faire ?

Cela peut être dû à un problème matériel. Éteignez le moniteur et débranchez-le. Si le bruit persiste après le redémarrage, contactez le support technique pour assistance.

MODE D'EMPLOI CB272E3 ACER

Tous droits réservés.

Guide de l'utilisateur du moniteur LCD Acer

Première édition : 06/2023

Des modifications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modifications. Ces modifications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, quant au contenu présent, et décline spécifiquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat.

Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelque forme et par quelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'Acer Incorporated.

Guide de l'utilisateur du moniteur LCD Acer

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Lieu d'achat : ____

Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et appartiennent à leurs sociétés respectives.

Informations relatives à votre sécurité et à votre confort

Instructions de sécurité

Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit.

Notes spéciales relatives aux moniteurs LCD

Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillement disparaît.
• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.
• L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.
• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est affichée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures.

Nettoyage de votre moniteur

Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranchez toujours le moniteur avant de le nettoyer.
  • Utilisez un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtés du boîtier.

Accessibilité

Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique.

Sécurité lors de l'écoute

Pour protéger votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairement, confortablement et sans déformation.
• Après avoir réglé le niveau du volume, ne l'augmentez plus après que vos oreilles se sont adaptées.
• Limitez la durée d'écoute de la musique à un volume élevé.
• Évitez d'augmenter le volume pour contrer le bruit ambiant.
• Baissez le volume si vous n'arrivez pas à entendre les gens parler autour de vous.

Avertissements

• N'utilisez pas ce produit près de l'eau.
• Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.
• Les fentes et ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement fiable du produit et pour le protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être placé près d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation adéquate est prévue.
• N'enfoncez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts-circuits qui pourraient causer un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.
• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit des dégâts internes à l'appareil.
• L'adaptateur ne doit être utilisé que pour ce moniteur, et non à d'autres fins.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit là où les gens vont marcher sur le cordon.

• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible.

• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.
• Le cordon d'alimentation de ce produit est équipé d'une fiche de terre à trois fils. La fiche ne peut être insérée que dans une prise avec terre. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la fiche du cordon d'alimentation. N'insérez pas la fiche dans une prise de courant non reliée à la terre. Contactez votre électricien pour plus de détails.

Avertissement ! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les appareils électriques environnants et qui interfèrent avec les performances de ce produit.

- Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplacer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes :type amovible, listé UL / certifié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approuvé VDE ou équivalent, 4,6 mètres (15 pieds) de longueur maximale.

Entretien du produit

Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à d'autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualifié.

Débranchez ce produit de la prise secteur et faites appel à un personnel qualifié lorsque :

• le cordon d'alimentation ou la fiche est endommagé, coupé ou effiloché
• du liquide a été renversé dans le produit
• le produit a été exposé à la pluie ou à l'eau
• le produit est tombé ou le boîtier a été endommagé
• le produit présente une altération notable de performance, indiquant un besoin d'entretien
• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement

Remarque : Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégâts et entraîner des travaux coûteux auprès d'un technicien qualifié pour restaurer le produit à son état nominal.

Environnements potentiellement explosifs

Éteignez votre appareil dans toute zone présentant une atmosphère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellement explosives comprennent les zones où il est généralement conseillé d'arrêter le moteur de votre véhicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles ou même la mort. Éteignez l'appareil à proximité de dépôts, de zones de stockage et de distribution de carburant; d'usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmosphère potentiellement explosive sont souvent, mais pas toujours, indiquées. Ils comprennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les véhicules utilisant du gaz de pétrole liquéfié (comme le propane ou le butane) et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques.

Informations supplémentaires relatives à la sécurité

Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations relatives au recyclage des équipements informatiques

Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement.

Chez Acer, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous nous efforçons d'identifier et de fournir les meilleures procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web :

Visitez www.acer-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits.

Instructions relatives à la mise au rebut

Ne jetez pas cet appareil électronique à la poubelle lors de la mise au rebut. Pour minimiser la pollution et assurer une meilleure protection mondiale de l'environnement, veuillez recycler. Pour plus d'informations sur la réglementation concernant les déchets d'équipements électriques et électroniques (DEEE), visitez https://www.acer-group.com/sustainability/en/our-products-environment.html

Déclaration relative aux pixels LCD

L'unité LCD est produite avec des techniques de fabrication de haute précision.

Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

Ce produit a été livré avec une gestion de l'alimentation activée :

• Activation du mode Veille de l'écran au bout de 5 minutes d'inactivité de la part de l'utilisateur.
• Sortez le moniteur du mode veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe quelle touche du clavier.

Conseils et informations pour le confort d'utilisation

Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tête après une utilisation prolongée. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotement
  • endolorissement, douleur ou sensibilité
  • douleur, gonflement ou pulsation
  • raideur ou oppression
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur.

Trouvez votre zone de confort

Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en surélevant votre position assise afin d'obtenir un confort maximal. Respectez les conseils suivants :

• abstenez-vous de rester trop longtemps dans une position fixe
• évitez de vous courber vers l'avant et / ou de vous pencher en arrière
• levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambes

Prenez soin de votre vision

De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrans mal réglés, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle.

Yeux

• Reposez vos yeux fréquemment.
• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.
• Clignez des yeux fréquemment pour les empêcher de se dessécher.

Écran

• Maintenez votre écran propre.
• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'affichage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.
• Réglez la luminosité de l'écran et / ou le contraste à un niveau confortable afin d'améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez les reflets et les réflexions :

• en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière

• en réduisant la lumière ambiante en utilisant des rideaux, des stores ou des volets
  • en utilisant une lampe de bureau
• en changeant l'angle de vue de l'écran
  • en utilisant un filtre antireflet
• en utilisant un viseur d'affichage, par exemple un morceau de carton qui dépasse du bord supérieur avant de l'écran

- Évitez d'ajuster votre écran à un angle de vue anormal.

- Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées.

Développer de bonnes habitudes de travail

Développez les habitudes de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulièrement et souvent.
  • Effectuez des exercices d'étirement.
• Respirez de l'air frais aussi souvent que possible.
• Faites de l'exercice régulièrement pour maintenir un corps sain.

Informations relatives à votre sécurité et à votre confort 3

Instructions de sécurité 3

Notes spéciales relatives aux moniteurs LCD 3

Nettoyage de votre moniteur 3

Accessibilité 4

Sécurité lors de l'écoute 4

Avertissements 4

Utilisation de l'énergie électrique 4

Entretien du produit 5

Environnements potentiellement explosifs 6

Informations supplémentaires relatives à la sécurité 6

Informations relatives au recyclage des équipements informatiques 6

Instructions relatives à la mise au rebut 6

Déclaration relative aux pixels LCD 7

Conseils et informations pour le confort d'utilisation 7

Trouvez votre zone de confort 7

Prenez soin de votre vision 8

Développer de bonnes habitudes de travail 8

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

Économie d'énergie 15

Display Data Channel (DDC) 16

Câble de signal d'affichage couleur à 20 broches 16

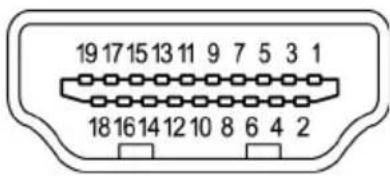

Câble de signal d'affichage couleur à 19 broches 17

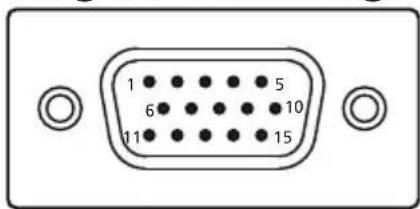

Câble de signal d'affichage couleur à 15 broches 17

Tableau des fréquences standard 18

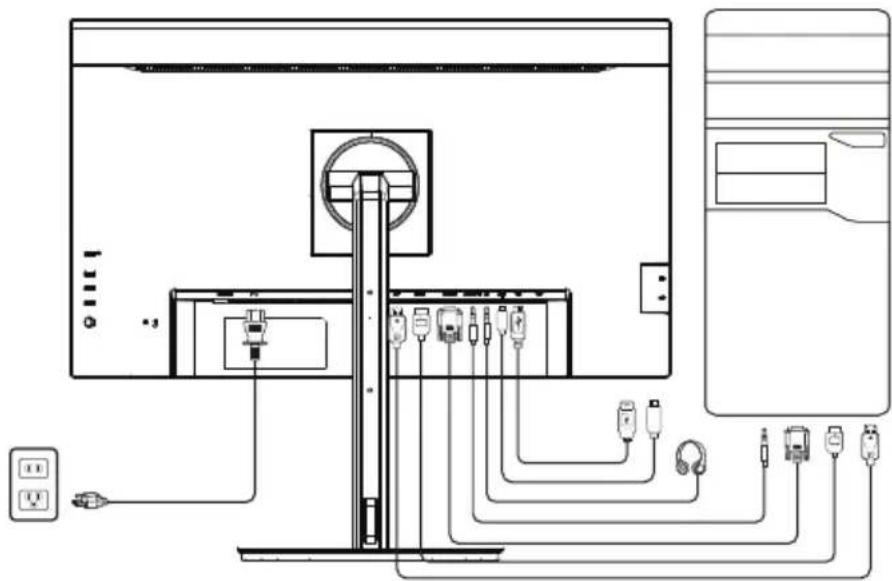

Installation 19

Commandes utilisateurs 20

Commandes externes 20

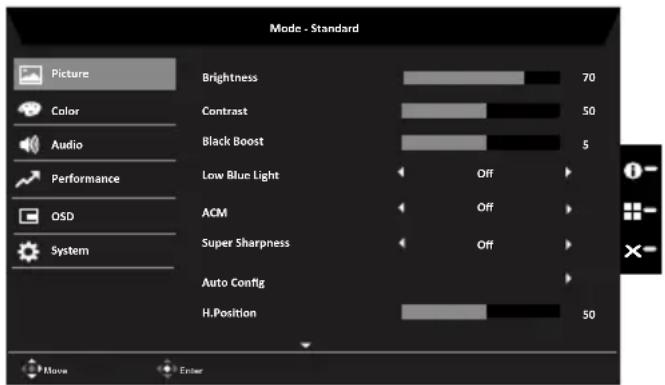

En utilisant le menu contextuel 21

Guide de dépannage 28

Mode ENTRÉE VGA/HDMI/DP (optionnel) 28

Déballage

Veuillez vérifier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avenir.

Moniteur LCD Guide de démarrage

Cordon d'alimentation secteur (CA)

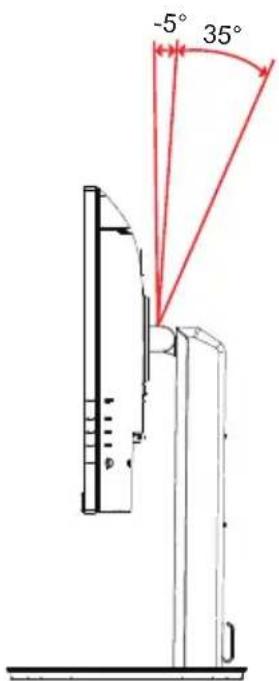

Afin d'obtenir la meilleure position de visualisation, vous pouvez régler la hauteur / l'inclinaison du moniteur.

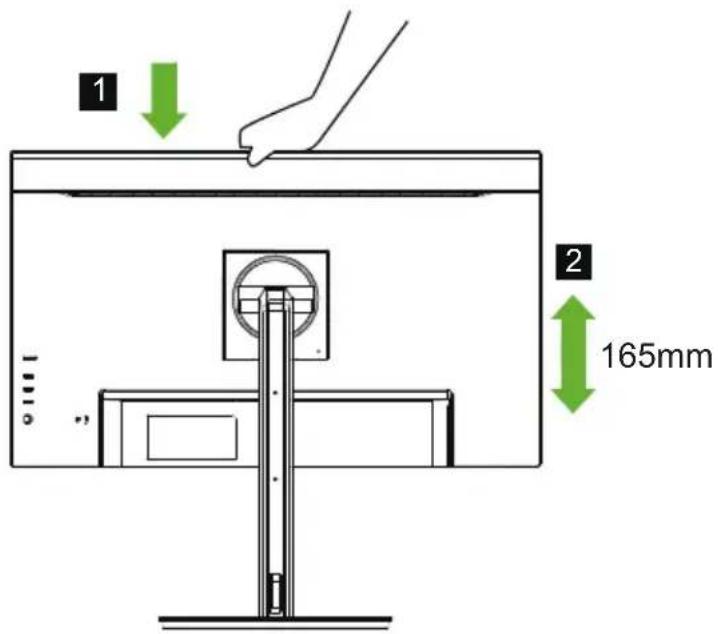

- Réglage de la hauteur

Après avoir appuyé sur le haut de l'écran, vous pouvez alors régler la hauteur du moniteur.

Veuillez consulter l'illustration ci-dessous comme exemple de la plage d'inclinaison. Seul le point le plus haut permet d'offrir 35 degrés d'inclinaison comme l'angle d'élévation.

-5° 35°

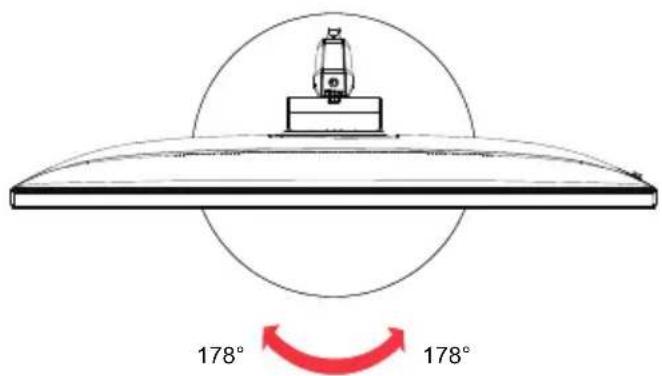

- Rotation

Avec le socle intégré, vous pouvez tourner le moniteur pour obtenir l'angle de vue le plus confortable.

178° 178°

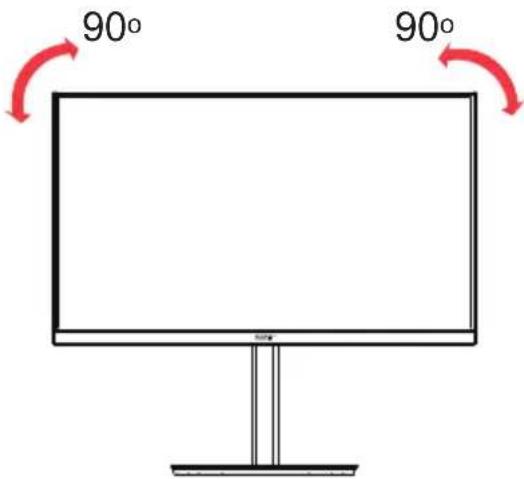

• Pivotement du moniteur

Avant de tourner l'écran, soulevez-le jusqu'à la position supérieure puis repoussez-le au degré le plus haut. Tournez dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre jusqu'à ce que le moniteur s'arrête à ±90°.

90° 90°

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vérifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.
• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur.
• Pour les appareils utilisant du 120 V CA: Utilisez un ensemble de cordon agréé UL, un fil de type SVT et une fiche de caractéristiques 10 A / 125 V.
• Pour les appareils utilisant du 220/240 V CA: Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une fiche de caractéristiques 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé.

Économie d'énergie

Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'affichage, comme indiqué par la LED d'alimentation de couleur ambre.

État Voyant LED
ACTIVÉ Bleu
Mode d'économie d'énergie	Ambre

L'état d'économie d'énergie est maintenu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récupération de l'état ARRÊT actif à l'état MARCHE est d'environ 3 secondes.

Display Data Channel (DDC)

Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B.

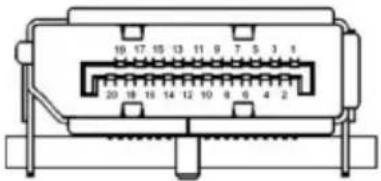

Câble de signal d'affichage couleur à 20 broches

10 17 18 13 11 9 7 5 3 4 20 18 16 14 12 10 8 6 4 2

N°BROCHE	Description	N°BROCHE	Description
1 ML_Lane 0+ 2 MASSE
3 ML_Lane 0- 4 ML_Lane 1+
5 MASSE 6 ML_Lane 1-
7 ML_Lane 2+ 8 MASSE
9 ML_Lane 2- 10 ML_Lane 3+
11 MASSE 12 ML_Lane 3-
13 KONFIG1 14 CONFIG2
15 AUX CH+ 16 MASSE
17 AUX CH- 18 branchement à chaud
19 Retour 20 DP_PWR

Câble de signal d'affichage couleur à 19 broches

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

N°BROCHE	Description	N°BROCHE	Description
1 TMDS Data2+ 2 TMDS Data2 blindage
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 blindage 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 blindage
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock blindage 12 TMDS Clock-
13 CEC 14 Réservé (NC sur l'appareil)
15 SCL 16 SDA
17 DDC/CEC Masse 18 Alimentation + 5V
19	détection de branchement à chaud

Câble de signal d'affichage couleur à 15 broches

1 6 11 5 10 15

N°BROCHE	Description	N°BROCHE	Description
1 Rouge 9 +5V
2 Vert 10 Masse logique
3 Bleu 11 Masse du moniteur
4 Masse du moniteur		12 Données DDC série
5 Retour DDC		13 H-sync
6 Masse R		14 V-sync
7 Masse V		15 Horloge DDC série
8 Masse B

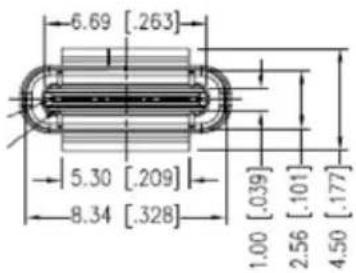

Câble USB 3.1 Type C 24 broches

6.69 [.263] 5.30 [.209] 8.34 [.328] 1.00 [.039] 2.56 [.101] 4.50 [.177]

N°BROCHE	Affectation du signal	N°BROCHE	Affectation du signal
A1 GND (MASSE) B12 GND (MASSE)
A2 SSTXp1 B11 SSTXp1
A3 SSTXn1 B10 SSTXn1
A4 VBUS B9 VBUS
A5 CC1 B8 CC1
A6 Dp1 B7 Dp1
A7 Dn1 B6 Dn1
A8 SBU1 B5 SBU1
A9 VBUS B4 VBUS
A10 SSTXn2 B3 SSTXn2
A11 SSTXp2 B2 SSTXp2
A12 GND (MASSE) B1 GND (MASSE)

*uniquement sur certains modèles

Tableau des fréquences standard

MODE VESA
MODE Resolution
1 VGA	640x480 60Hz
2 MAC	640x480 66.66Hz
3 VESA	720x400 70Hz
4 SVGA	800x600 56Hz
5 SVGA	800x600 60Hz
6 XGA	1024x768 60Hz
7 XGA	1024x768 70Hz
8	VESA 1152x864	75Hz
9	SXGA 1280x1024	60Hz
10 VESA		1280x720 60Hz
11 WXGA		1280x800 60Hz
12 WXGA		1280x960	60Hz
13 WXGA+		1440x900 60Hz
14 WSXGA+		1680x1050 60Hz
15 FHD		1920x1080 60Hz
16 FHD		1920x1080 75Hz
17 FHD		1920x1080 100Hz (HDMI,DP,Tpye C)

Installation

1. Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de votre ordinateur.
2. Raccordez le câble de signal à la prise d'entrée VGA et/ou HDMI1.4 (en option) et /ou DP (en option) du moniteur, et la prise de sortie VGA et/ou HDMI1.4 (en option) et/ou DP (en option) de la carte graphique sur l'ordinateur. Puis serrez les vis à oreilles sur le connecteur du câble de signal.
3. Raccorder le câble USB (optionnel) Raccordez le câble USB au port pour une charge rapide. Raccordez le câble USB au port.
4. Câble USB Type C (En option, modèles avec entrée USB Type-C uniquement) Raccordez une extrémité du câble USB 3.0 type C-C (en option) à votre ordinateur et l'autre extrémité à vos appareils électriques.
5. Optionnel : Connectez la prise d'entrée audio (ENTRÉE AUDIO) du moniteur LCD et le port sortie ligne de l'ordinateur avec le câble audio.
6. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrière du moniteur.
7. Raccordez l'adaptateur secteur et le cordon d'alimentation au moniteur, puis à une prise secteur CA correctement reliée à la terre.

Remarque :

1. La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.
2. Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier.

Commandes utilisateurs

Commandes externes

1 Bouton Power(Marche)	Allume/éteint le moniteur. Le bleu indique la mise sous tension. La lumière ambre indique le mode veille/économie d'énergie.
2 Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 1.b. Lorsque le menu Fonction est actif, appuyez sur cette touche pour afficher les informations de base concernant votre moniteur et l'entrée de courant ou pour réinitialiser les paramètres de couleurs personnalisés à leurs valeurs par défaut.
3 Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 2.b. Quand le Menu fonction est actif, appuyez sur ce bouton pour sélectionner le mode scénario ou le mode jeu.
4 Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de sélection de l'entrée.b. Quand le Menu fonction est actif, ce bouton permet de quitter l'OSD.
5 Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction suivante dans le menu Fonction.b. L'unique bouton à bascule à l'arrière du panneau d'affichage fonctionne comme un joystick. Pour déplacer le curseur, il suffit de basculer le bouton dans l'un quatre sens. Appuyez sur le bouton pour sélectionner l'option souhaitée. Le gris clair indique ce qui est utilisable. Le gris foncé indique ce qui n'est pas utilisable.

Permet à une source graphique prise en charge par AMD FreeSync d'ajuster dynamiquement le taux de rafraîchissement de l'affichage en fonction des fréquences d'images standard du contenu pour une actualisation d'affichage efficace énergétiquement, quasiment sans saccade et à latence faible.

En utilisant le menu contextuel

Remarque : Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier.

L'OSD (affichage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche MENU pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante :

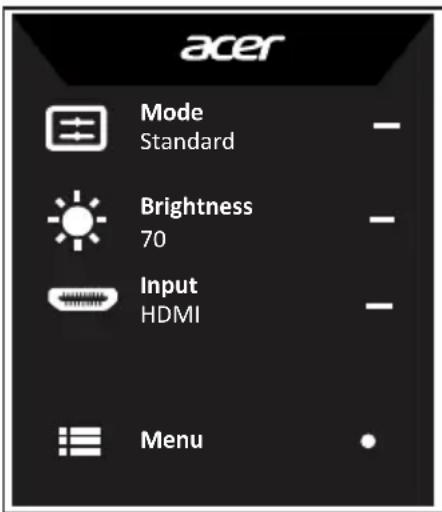

Page principale

acer Mode Standard Brightness 70 Input HDMI Menu

1. Touche de raccourci 1
   Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Low Blue Light (Lumière bleue), Over Drive
2. Touche de raccourci 2
   Modes, Brightness (Luminosité),
   Contrast (Contraste), Volume, Gamma, Low Blue Light (Lumière bleue), Over Drive
3. Touche de raccourci 2 Modes, Brightness (Luminosité), Contrast (Contraste), Volume, Gamma, Low Blue Light (Lumière bleue), Over Drive
4. Touche de raccourci 3
   Touche de raccourci Interrupteur d'entrée
5. Menu principal

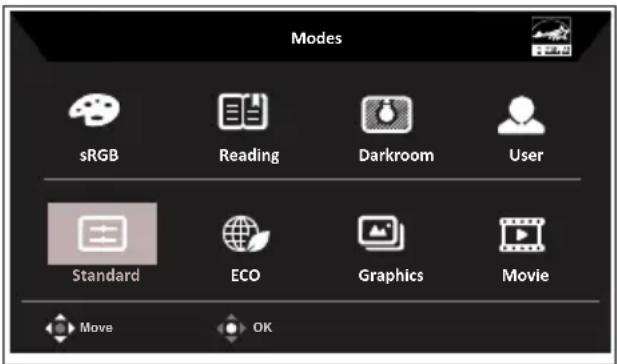

Raccourci 1 (par défaut : Mode Standard)

Pour choisir le mode scénario (sRGB, Reading (Lecture), Darkroom (Pièce sombre), User (Utilisateur), Standard, ECO, Graphics (Graphique), Movie (Film))

Raccourci 2 (par défaut : Brightness (Luminosité))

Ouvrez le contrôle Brightness (Luminosité) et sélectionnez votre réglage de luminosité préféré. Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser.

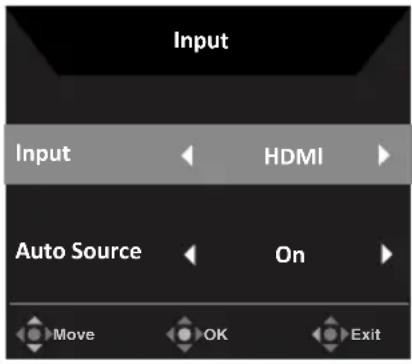

Sélectionner l'entrée

Ouvrez le contrôle Input (Entrée) et sélectionnez VGA IN (ENTRÉE VGA), HDMI, DP ou Auto Source (Source auto). Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser.

Input Input ↔ HDMI ► Auto Source ← On ► Move OK Exit

Menu principal

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick ◆ vers le haut ▶u vers le bas ▼ pour sélectionner Picture (Image) depuis l'OSD. Puis basculez vers la droite pour naviguer vers l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez le joystick ◆ vers la gauche ◀ ou vers la droite ▶ pour ajuster les échelles mobiles.

Touche de raccourci Informations Ⓐ : Affiche les informations du moniteur et réinitialise la fonction de contrôle.

Touche de raccourci Modes ■ Pour changer le menu Touche de raccourci Modes.

Touche de raccourci Quitter x- : Pour quitter la page en cours et mémoriser.

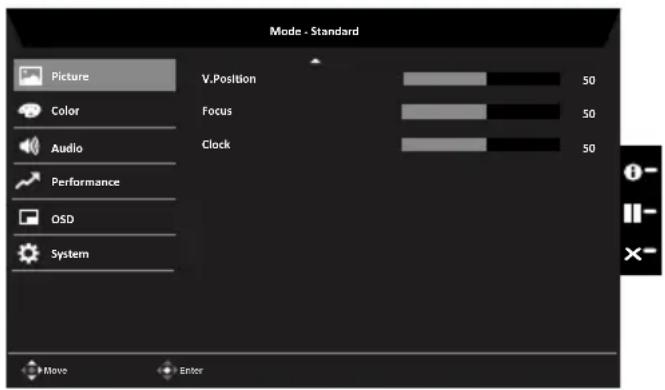

Picture (Image)

Mode - Standard Picture Color Audio Performance OSD System Brightness Contrast Black Boost Low Blue Light ACM Super Sharpness Auto Config H.Position 70 50 5 Off Off Off 50 Move Enter

Mode - Standard Picture Color Audio Performance OSD System V.Position Focus Clock 50 50 50 Move Enter

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Picture (Image) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.

4. Le menu Picture (Image) peut être utilisé pour régler les paramètres Brightness (Luminosité), Contrast (Contraste), Black Boost (Amplification du noir), Low Blue Light (Lumière bleue), ACM, Super Sharpness (Super netteté), Auto Config, H Position (Position H), V. Position (Position V), Focus (Mise au point) et Clock (Horloge).

5. Brightness (Luminosité) : Ajustez la luminosité de 0 à 100.

Remarque : Règle l'équilibre entre les tons clairs et sombres.

1. Contrast (Contraste) : Ajustez le contraste de 0 à 100.

Remarque : Définit le degré de différence entre les zones claires et sombres.

1. Black Boost (Amplification du noir) : Ajustez le niveau de noir de 0 à 10. Accentue les ombres en augmentant la luminosité sans changer les tons plus clairs.

2. Low Blue Light (Faible lumière bleue) : le moniteur utilise une solution de faible luminosité bleue. Réglages par défaut (faible luminosité bleue = standard, niveau 1, niveau 2, niveau 3, niveau 4).

3. ACM : Activer ou désactiver ACM.

Remarque : Réglé sur « Activé », sera basé sur l'écran actuel pour le réglage dynamique du contraste.

1. Super Sharpness (Super netteté) : Active ou désactive Super Sharpness (Super netteté). La technologie Super Sharpness (Super netteté) permet de simuler des images en haute résolution en augmentant la densité de pixels de la source originale pour rendre les images plus nettes et plus claires.

Color (Couleur)

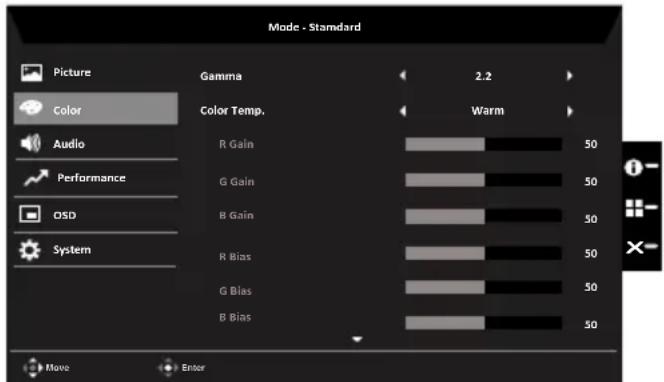

Mode - Standard Picture Color Audio Performance OSD System Gamma 2.2 Color Temp. Warm R Gain 50 G Gain 50 B Gain 50 R Bias 50 G Bias 50 B Bias 50 Move Enter

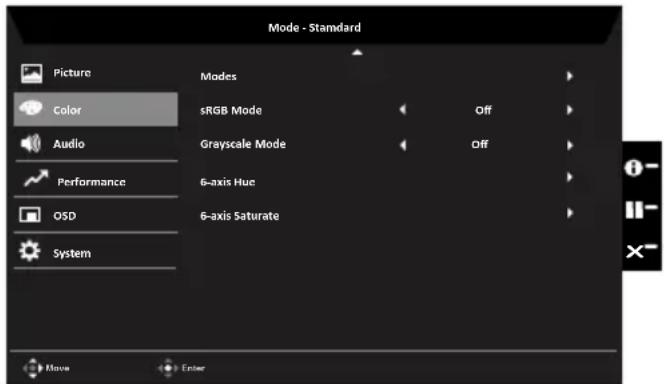

Mode - Standard Picture Color Audio Performance OSD System Modes sRGB Mode Grayscale Mode 6-axis Hue 6-axis Saturate Off Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Color (Couleur) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.
4. Le mode Gamma vous permet de régler la tonalité de luminance. La valeur par défaut est de 2,2 (valeur standard pour Windows).
5. Color temperature (Température de couleurs) : La valeur par défaut est chaude. Vous pouvez choisir Cool (Froide), Normal, Warm (Chaude), Bluelight (Lumière bleue) ou User (Utilisateur).
6. Modes : Pour choisir le mode scénario.
7. sRGB : Le réglage par défaut est désactivé. Vous pouvez activer ou désactiver sRGB pour une meilleure correspondance des couleurs avec les périphériques, tels que les imprimantes et les caméras numériques.
8. Grayscale Mode (Mode Échelle de gris) : Pour choisir le mode Échelle de gris.
9. 6-axis Hue (Teinte couleur 6 axes) : Règle la teinte red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.
10. 6-axis Saturate (Saturation couleur 6 axes) : Règle la saturation red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.

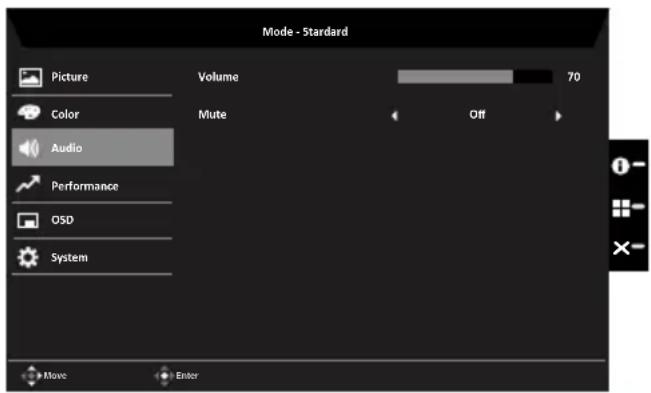

Audio

Mode - Standard Picture Volume 70 Color Mute Off Audio Performance OSD System Move Enter

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Audio dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.
4. Volume : Permet de régler le volume
5. Mute (Muet) : Pour choisir d'activer/désactiver Muet.

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Gaming (Jeu) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez vers la gauche ou la droite pour contrôler les fonctions.
4. Over Drive : Sélectionnez Off (Désactivé), Normal ou Extreme (Extrême).
5. AMD FreeSync : Pour contrôler la prise en charge de AMD FreeSync ou non, le réglage par défaut est Activé.
6. VRB: sélectionnez VRB on / off.
7. Refresh rate num (N tx rafraîcht) : Affiche le taux de rafraîchissement courant de la dalle à l'écran.
   Remarque : Si AMD FreeSync est réglé sur « Activé », vous pouvez visualiser les changements de Fréquence V dans l'OSD.

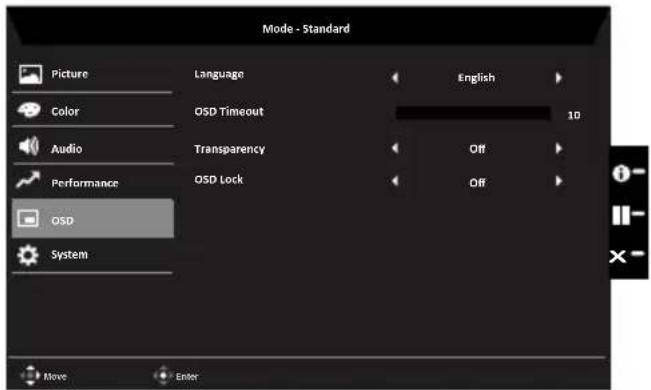

OSD

Mode - Standard Picture Language Color OSD Timeout Audio Transparency Performance OSD Lock OSD System English 10 Off Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. Basculez le joystick vers le haut ou vers le bas pour sélectionner OSD dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.
3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.
4. Language (Langue) : Définir la langue du menu OSD.

5. OSD timeout (Temporisation OSD) : Ajuster le délai avant de quitter le menu OSD.

6. Transparency (Transparence) : Sélectionne la transparence lors de l'utilisation du mode jeu. La transparence peut être de 0 % (désactivée), 20 %, 40 %, 60 % ou 80 %.

7. OSD Lock (Verrouillage OSD) : Pour choisir d'activer/désactiver le verrouillage OSD.

Remarque :

OSD verrouillé :

• Passez le verrouillage OSD sur « Activé » par l'option OSD et appuyez sur « Entrée » pour exécuter la fonction Verrouillage de toutes les touches.
• Le message « OSD verrouillé » s'affiche au milieu de l'écran.
• Les voyants LED passent du bleu clair à l'orange clair.
• Appuyez sur n'importe quelle touche à l'écran pour afficher le message « OSD verrouillé ».

OSD déverrouillé :

• En condition d'affichage normal, appuyez sur la « touche Navi » au milieu de l'écran pendant plus de 3 secondes pour déclencher « Déverrouillage OSD ».
• Le message « Déverrouillage OSD » s'affiche au milieu de l'écran.
• Les voyants LED repassent au bleu clair.

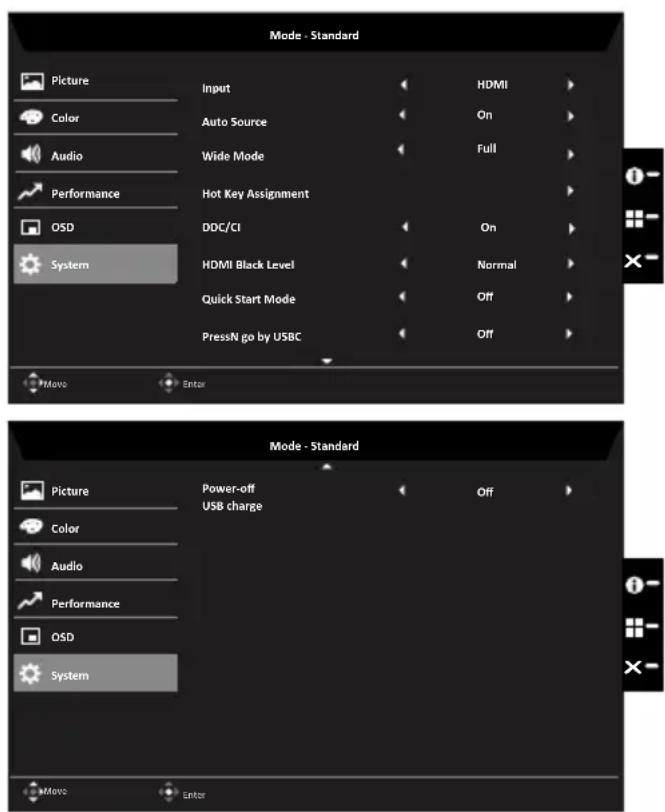

System (Système)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner System (Système) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou la droite pour contrôler les fonctions.

4. Input (Entrée) : Sélectionnez la source parmi ENTRÉE VGA, HDMI 1.4, DP.
5. Auto Source (Source auto) : Le réglage par défaut est « Activé », qui peut prendre en charge la recherche automatique de source de signal dans l'ordre.

Remarque : L'application Surround doit régler Source auto sur « Désactivé ».

1. Wide mode (Mode large) : Vous pouvez sélectionner l'aspect de l'écran que vous utilisez. Les choix sont Aspect et Plein écran.
2. Hot Key Assignment (Affectation des touche de raccourci) : Sélectionnez la fonction de la touche de raccourci 1 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Low Blue Light (Lumière bleue), Over Drive) et des touches de raccourci 2 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Low Blue Light (Lumière bleue), Over Drive)
3. DDC/CI : Permet d'effectuer les réglages du moniteur par l'intermédiaire du logiciel sur PC.

Remarque : DDC/CI, abréviation de Display Data Channel/Command Interface (canal des données de l'écran/interface de commande), permet d'envoyer les handes du moniteur via le logiciel.

1. HDMI Black level (Niveau noir HDMI) : Sélectionnez pour définir le niveau de noir HDMI.
2. Mode Quick start (Démarrage rapide) : Sélectionnez Off (désactiver) ou On (activer). Activez pour accélérer la vitesse d'amorçage.
3. PressN go par USBC : La valeur par défaut est Activé, prend en charge PD3.1.
4. Éteindre la charge USB : Allumez ou éteignez.

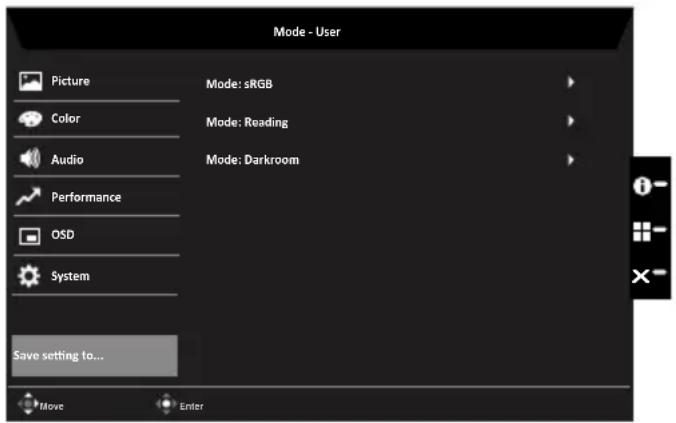

Save Setting to... (Enregistrer Réglage vers...) (mode Utilisateur uniquement)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner « Save Setting to... (Enregistrer Réglage vers...) » dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Save Setting to Game mode (Enregistrer Réglage vers mode Jeu) : Trois profils définis par l'utilisateur sont disponibles. Une fois que vous avez décidé quels réglages vous conviennent, enregistrez-les et le système pourra rappeler les réglages ultérieurement quand vous activerez le mode jeu.

Guide de dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème.

Mode ENTRÉE VGA/HDMI/DP (optionnel)

Problème État LED Solution
Aucun image visible Bleu En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
Arrêt Vérifiez l'interrupteur d'alimentation.
	Vérifiez si le cordon d'alimentation est correctement raccordé au moniteur.
Ambre Vérifiez si le câble de signal vidéo est correctement raccordé à l'arrière du moniteur.
	Vérifiez si le système informatique est allumé et en mode économie d'énergie / veille.
	Si le verrouillage OSD est activé, la LED de statut est orange.

Remarque : Les moniteurs Acer sont conçus pour l'affichage vidéo et visuel d'informations obtenues à partir d'appareils électroniques.
