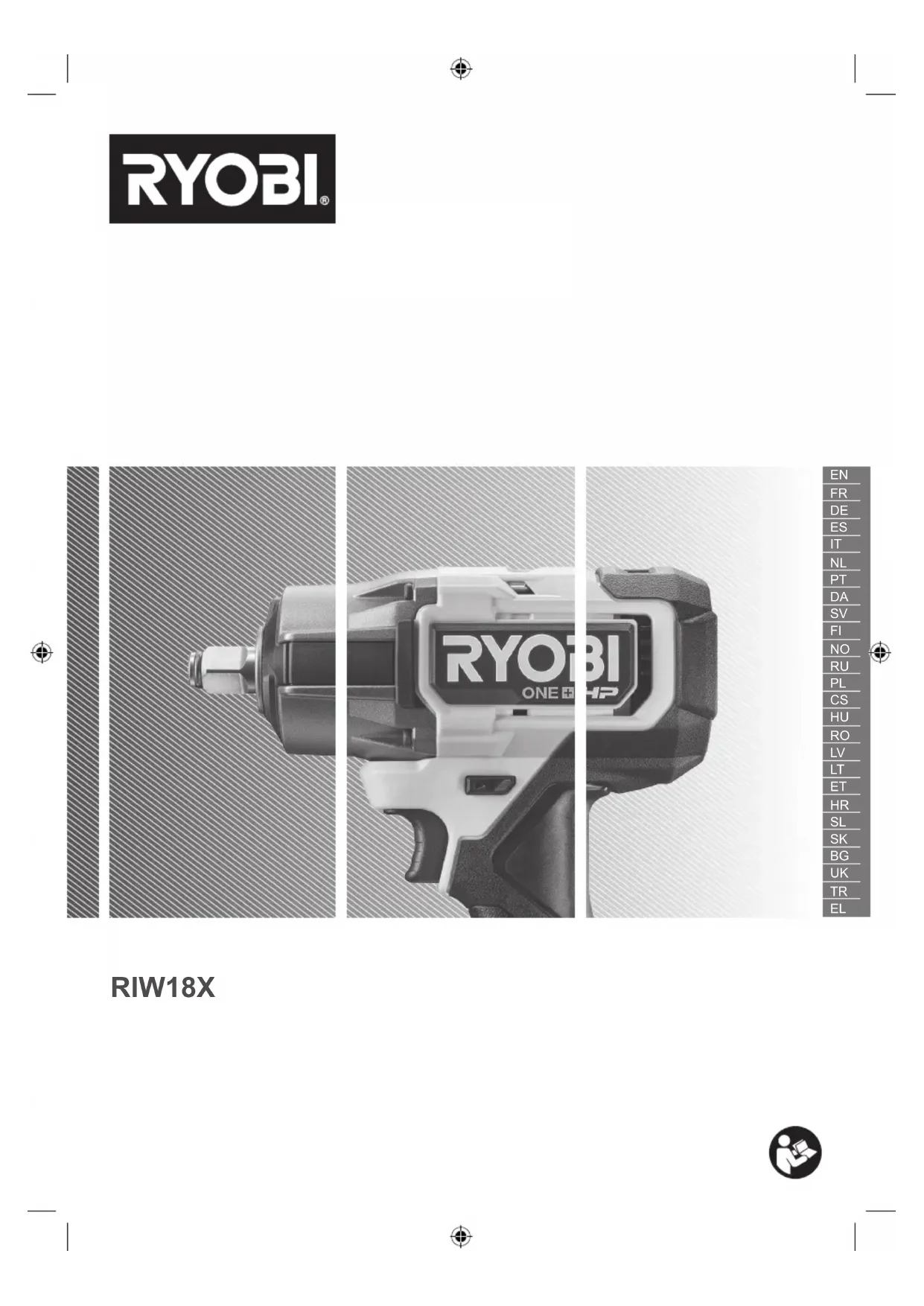

One+ RIW18X - Visseuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clé à chocs sans fil
Marque	RYOBI
Modèle	One+ RIW18X
Alimentation	Batterie lithium-ion 18 V (compatible One+)
Vitesse à vide	Trois vitesses : lente, moyenne, rapide (0-700 / 0-1800 / 0-2800 min⁻¹)
Taux d'impact	Jusqu'à 3200 impacts/min
Couple maximal	200 Nm
Capacité de serrage	Boulons jusqu'à M16
Sens de rotation	Avant/arrière (inverseur)
Mode spécial	Mode « A » : arrêt automatique après impact pour contrôle
Éclairage	Témoin LED
Poignée	Surface de préhension isolée
Accroche ceinture	Oui
Poids (avec batterie)	Environ 1,5 kg
Dimensions (L x l x H)	Environ 200 x 80 x 250 mm
Température de fonctionnement	0 °C à 40 °C
Température de stockage (outil)	0 °C à 40 °C
Température de stockage (batterie)	0 °C à 20 °C
Entretien	Nettoyer avec un chiffon propre, éviter les solvants
Sécurité	Port de protection oculaire, surfaces isolées, lire le manuel
Pièces détachées et accessoires	Douilles, embouts, etc. vendus séparément
Garantie	24 mois, extension possible via enregistrement en ligne

FOIRE AUX QUESTIONS - One+ RIW18X RYOBI

Quelle est l'utilisation prévue de la clé à chocs RYOBI One+ RIW18X ?

Elle est conçue pour le serrage et le desserrage des vis et boulons à l'aide d'une douille à impact, pour un usage privé.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de rotation situé au-dessus de la gâchette pour choisir le sens avant ou arrière.

Qu'est-ce que le mode « A » ?

Le mode « A » arrête automatiquement l'outil après environ une seconde d'impact, offrant un meilleur contrôle et réduisant les dommages à la surface de travail.

Quelles batteries sont compatibles avec cet outil ?

Toutes les batteries de la gamme RYOBI One+ 18 V sont compatibles.

Comment nettoyer la clé à chocs ?

Utilisez un chiffon propre et sec. Évitez les solvants qui pourraient endommager les parties en plastique.

Puis-je utiliser cet outil pour un usage professionnel ?

Non, le produit est destiné à une utilisation strictement privée. Une utilisation professionnelle annule la garantie.

Quelles sont les précautions de sécurité essentielles ?

Lisez le manuel, portez une protection oculaire, maintenez l'outil par les surfaces isolées et sécurisez la pièce à usiner.

Comment stocker l'outil et la batterie ?

Stockez l'outil entre 0 °C et 40 °C, et la batterie entre 0 °C et 20 °C, dans un endroit sec.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat. Une extension est possible en enregistrant l'outil en ligne dans les 30 jours.

Que faire si l'outil cale ?

Arrêtez immédiatement l'outil, identifiez la cause du calage (ex. boulon bloqué) et corrigez le problème avant de redémarrer.

MODE D'EMPLOI One+ RIW18X RYOBI

Votre clé à chocs a été conçue en donnant priorité à la sécurité, à la performance et à la fi abilité.

UTILISATION PRÉVUE

La clé à chocs est uniquement conçue pour une utilisation par des adultes ayant lu et compris les instructions et avertissements inclus dans le présent manuel et pouvant être considérés comme responsables de leurs actes.

Ce produit est destiné au serrage et au desserrage des vis et boulons à l'aide d'une douille à impact.

Ce produit est destiné à une utilisation privée.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues. L'utilisation détournée d'un outil électrique entraîne des situations dangereuses.

⚠ AVERTISSEMENT! Lisez attentivement l'ensemble des avertissements, instructions et spécifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA CLÉ À CHOCS

• Maintenez l'outil électrique par ses surfaces de préhension isolées lorsque vous effectuez des opérations susceptibles de mettre en contact une agrafe avec des câbles cachés. Une agrafe qui entrerait en contact avec un câble «sous tension» pourrait véhiculer cette tension électrique vers les parties métalliques de l'outil et exposer l'opérateur à une décharge électrique.
• Sécurisez la pièce à usiner à l'aide d'un dispositif de serrage. Une pièce à usiner non fixée peut être la cause de blessures graves et de dommages.
• Les poussières générées lors de l'utilisation du produit sont susceptibles d'entraîner des troubles respiratoires. Portez un masque anti-poussière à filtre adapté assurant une protection contre les particules émanant du matériau travaillé.
  L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.
  Le produit redémarrera automatiquement s'il a calé. Arrêtez immédiatement le produit s'il a calé. Ne réactivez pas le produit tant qu'il cale. Ceci risquerait de déclencher un recul soudain, avec une force réactive élevée. Identifiez pourquoi le produit a calé et corrigez le problème, en tenant compte des instructions de sécurité.
• La plage de température ambiante pour l'outil en fonctionnement se situe entre 0 °C et 40 °C.
• La plage de température ambiante pour l'entreposage de l'outil se situe entre 0 °C et 40 °C.

- La plage de température ambiante recommandée pour le système de chargement en fonctionnement se situe entre 10 °C et 38 °C.

MISES EN GARDE DE SÉCURITÉ SUPPLÉMENTAIRES CONCERNANT LA BATTERIE

Pour réduire le risque d'incendie, de blessures corporelles et de dommages cau-sés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.
- La plage de température ambiante pour la batterie en utilisation se situe entre 0 °C et 40 °C.
■ La plage de température ambiante pour l'entreposage de la batterie se situe entre 0 °C et 20 °C.

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformité avec les dispositions et règlements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confi ez leur transport à un tiers. Assurez-vous qu'aucune batterie ne puisse entrer en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésif ou des capuchons isolants. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporteur pour de plus amples informations.

APPRENEZ À CONNAÎTRE VOTRE PRODUIT

Voir page 57.

1. Anvil
2. Sens du sélecteur de rotation
3. Gâchette avec variateur
4. Poignée, surface de préhension isolée

5. Témoin LED de fonctionnement

6. Vitesse lente

7. Vitesse moyenne

8. Vitesse rapide

9. Mode « A »*

10. Bouton de sélection du mode

11. Réceptacle de la batterie

12. Accroche de ceinture

13. Vis de clip de ceinture

14. Manuel d'utilisation

15. Pack batterie

16. Chargeur

*Le mode « A » est conçu pour offrir à l'utilisateur un plus grand contrôle lors de l'utilisation et réduit les dommages causés à l'agrafeuse ou à la surface de travail en arrêtant l'outil automatiquement s'il détecte un impact du mécanisme pendant environ une seconde.

ENTRETIEN

■ Le produit ne doit jamais être branché à une source de courant lorsque vous y montez des pièces, lorsque

vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilisez pas. Déconnecter le produit de l'alimentation électrique empêche les démarrages accidentels qui peuvent causer des blessures graves.

N'effectuez l'entretien qu'à l'aide de pièces détachées et accessoires d'origine constructeur. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil.
- Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.
- Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les éléments en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire les plastiques, ce qui pourrait entraîner de graves blessures.
Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un service après-vente agréé.

SYMBOLES

Alerte de Sécurité

V Volts

Vitesse à vide

min-1

Nombre de tours ou de mouvements par minute

Courant continu

Conformité CE

Marque de conformité européenne

Marque de conformité britannique

Marque de conformité ukrainienne

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Portez une protection oculaire

Surface Chaude:

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRÉSENTS DANS LE MANUEL

Note

Pièces détachées et accessoires vendus séparément

Vitesse, minimum

Vitesse, maximum

Couple maximum

Couple (Moyennes)

Couple, minimum

*Le mode « A » est conçu pour offrir à l'utilisateur un plus grand contrôle lors de l'utilisation et réduit les dommages causés à l'agrafeuse ou à la surface de travail en arrêtant l'outil automatiquement s'il détecte un impact du mécanisme pendant environ une seconde.

DE

Le niveau total de vibrations et le niveau total d'émissions sonores déclarés indiqués dans ce manuel d'instruction ont été mesurés selon une méthode de test normalisée et peut servir de référence pour comparer les outils entre eux. Ils peuvent servir d'évaluation préliminaire à l'exposition.

Les niveaux d'émissions sonores et de vibrations déclarés représentent les principales applications de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes ou des accessoires différents, ou s'il est mal entretenu, les vibrations émises peuvent varier. Ces facteurs pourraient augmenter considérablement les niveaux d'exposition sur la durée totale d'utilisation. Une estimation du niveau d'exposition aux vibrations et du bruit doit aussi prendre en compte les périodes durant lesquelles l'outil est éteint ou lorsqu'il fonctionne à vide. Ces facteurs pourraient réduire considérablement le niveau d'exposition sur la durée totale d'utilisation.

Identifiez toute mesure de sécurité supplémentaire à observer pour protéger l'opérateur des effets des vibrations et du bruit, comme l'entretien de l'outil et des accessoires, le maintien au chaud des mains (en cas de vibrations), et l'élaboration de schémas de pulvérisation.

DE ⚠️ WARNING

this En plusdes droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été conçu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.

2. Il existe pour une partie de la gamme d'outils électroportatifs (AC/DC), une possibilité d'étendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement présent sur le site Internet www.nyobitools.eu. L'éligibilité d'un outil est clairement affichée dans les points

his/hervement you sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de résidence si celui-ci est listé dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour accéder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier électronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.

1. La garantie couvre pendant la période de garantie les défauts des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

- tout dommage au produit résultant d'un mauvais entretien

- tout produit ayant été altéré ou modifié

- tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, altérés ou retirés

- tout dommage causé par le non-respect des instructions du mode d'emploi - tout produit non CE

- tout produit ayant subi une tentative de réparation par du personnel non cal qualifié ou sans autorisation préalable de Techtronic Industries

- tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)

- tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

separately l'insure normale des pièces consommables

sand – une utilisation inappropriée, une surcharge de l'outil

- l'utilisation de pièces ou accessoires non agréés

teacceisoires de l'outil électrique fourmis avec l'outil ou achetés séparément. brusfiela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral

- Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les

sed cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les service plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carrés de clé à choc, etc.

1. Si le produit doit être réparé, envoyez-le à un service après-vente agréé RYOBI dangereous trouverez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargera d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-vente RYOBI, celui-ci doit être correctement emballé, sans contenir aucun produit dangereux tel que de l'essence, et vous devez indiquer votre adresse ainsi qu'une courte description du problème.

2. Une réparation / un remplacement sous garantie est gratuit(e), constituera pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils remplacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchangés.

3. Cette garantie est valable dans la Communauté européenne, la Suisse, l'Islande, la Norvège, le Liechtenstein, la Turquie, la Russie et le Royaume-Uni. En dehors de ces zones, veuillez contacter votre distributeur agréé RYOBI pour déterminer si une autre garantie s'applique.

Industries

CENTRE DE SERVICE AGRÉÉ

Toute demande ou tout problème concernant le produit peut être transmis à votre centre de service agréé local (consultez www.ryobitools.eu) ou directement à : Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Allemagne. Veuillez mentionner le numéro de série et le type de produit imprimés sur l'étiquette.

de

Ceci ne

DE RYOBI® GARANTIEBEDINGUNGEN

- dévimosioms dalims;

- netinkamam naudojimui, irenginio perkrovai;

Marque: RYOBI | Numéro de modèle ^1 | Étendue des numéros de série ^2

Nous déclarons, en qualité de fabricant, sous notre entière responsabilité, que le produit mentionné ci-dessous remplit toutes les dispositions pertinentes des directives et réglementations européennes suivantes, ainsi que des normes harmonisées

Autorisé à rédiger le dossier technique: ^4

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous license.
