Type de produit	Chargeur de piles automatique pour batteries plomb
Marque	ANSMANN
Modèle	ALCT 6-24/2
Tension d'entrée	230 V AC / 50 Hz
Tensions de charge	6 V / 12 V / 24 V (détection automatique)
Courants de charge	0,5 A / 1 A / 2 A (réglables)
Capacité de batterie	1,2 Ah – 80 Ah
Protection	Contre surcharge, courts-circuits, inversion de polarité
Modes de charge	Normal, Régénération (REFRESH), Température froide (COLD TEMP.)
Indice de protection	IP65
Classe de protection	II
Garantie	3 ans
Nettoyage	Avec un chiffon sec, appareil débranché
Entretien	Par un revendeur agréé uniquement
Sécurité	Utiliser en intérieur, bien ventilé, à l'abri des enfants, ne pas couvrir

FOIRE AUX QUESTIONS - ALCT 6-24/2 ANSMANN

Comment connecter le chargeur à la batterie ?

Connectez d'abord le câble rouge (pince positive) à la borne positive (+) de la batterie, puis le câble noir (pince négative) à la borne négative (-). Assurez-vous que les polarités sont respectées. Ensuite, branchez le chargeur sur le secteur. Pour débrancher, retirez d'abord le câble d'alimentation, puis les pinces en commençant par le noir (-) puis le rouge (+).

Que faire si le voyant rouge reste allumé en permanence ?

Un voyant rouge fixe indique une inversion de polarité ou un défaut de connexion. Vérifiez que les pinces sont correctement connectées (+ sur +, - sur -). Si le problème persiste, la batterie peut être défectueuse ou avoir une tension trop basse. Dans ce cas, essayez le mode régénération ou remplacez la batterie.

Comment régler le courant de charge ?

Utilisez le bouton MODE situé sur le chargeur. Un appui court permet de faire défiler les courants disponibles (0,5 A, 1 A, 2 A). Le courant sélectionné s'affiche sur le panneau. Par défaut, le chargeur utilise 0,5 A.

Quel courant de charge choisir pour ma batterie ?

Pour une capacité inférieure à 2 Ah, utilisez 0,5 A. Entre 2 Ah et 6 Ah, utilisez 1 A. Au-delà de 6 Ah, utilisez 2 A. Ces valeurs sont recommandées pour une charge optimale et sécurisée.

Comment activer le mode température froide ?

Si la température ambiante est inférieure à 5 °C, maintenez le bouton MODE enfoncé pendant environ 3 secondes. Le mode COLD TEMP. s'active et adapte la tension de charge pour garantir une charge complète malgré le froid.

Qu'est-ce que le mode régénération ?

Le mode régénération (REFRESH) est un mode de charge pulsée qui s'enclenche automatiquement lorsque la batterie est très déchargée (tension inférieure à 5 V pour 6 V, 10 V pour 12 V, 20 V pour 24 V). Il permet de récupérer des batteries profondément déchargées. Une fois la tension suffisante, la charge normale reprend.

Que signifie l'affichage 'FAULT' ?

L'affichage 'FAULT' indique que la batterie est considérée comme défectueuse par le chargeur. La charge s'arrête immédiatement. Débranchez le chargeur et la batterie. Vérifiez l'état de la batterie et remplacez-la si nécessaire.

Puis-je laisser le chargeur branché en permanence ?

Oui, le chargeur dispose d'une fonction de charge d'entretien. Une fois la batterie pleine, il maintient automatiquement la charge en compensant les pertes. Cela est utile pour le stockage hivernal. Cependant, il est recommandé de débrancher le chargeur lorsqu'il n'est pas utilisé.

Comment nettoyer le chargeur ?

Débranchez toujours le chargeur avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer le boîtier. N'utilisez jamais de solvants, de liquides ou de produits abrasifs.

Quelles sont les précautions de sécurité essentielles ?

Utilisez le chargeur uniquement en intérieur, dans un endroit sec et bien ventilé. Ne couvrez pas l'appareil. Évitez toute flamme ou étincelle près de la batterie car des gaz explosifs peuvent se dégager. Ne chargez jamais une batterie gelée ou endommagée. Tenez hors de portée des enfants.

MODE D'EMPLOI ALCT 6-24/2 ANSMANN

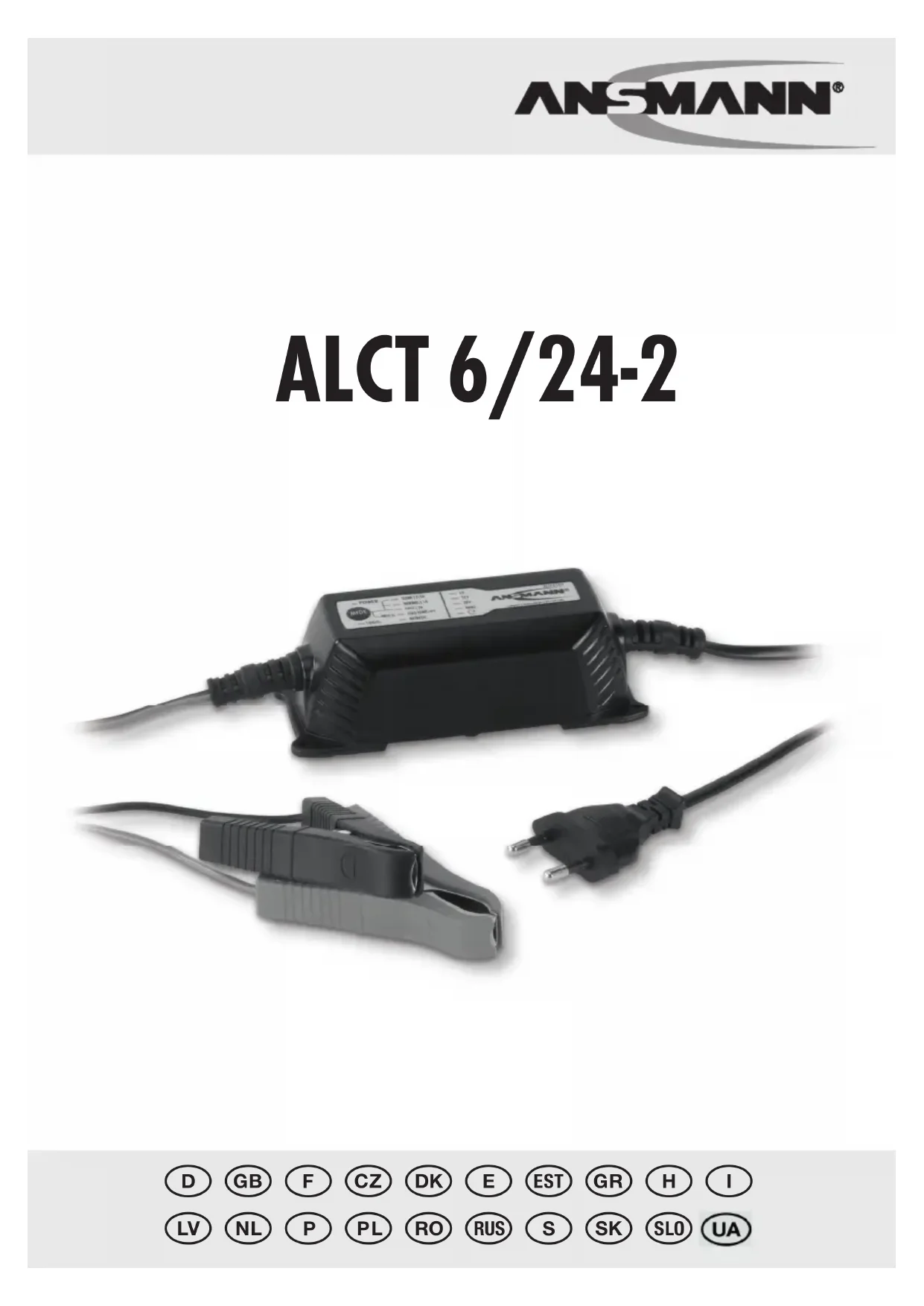

F Manuel d'utilisation ALCT 6/24-2

PREFACE

Cher client (e),

Merci d'avoir choisi le chargeur ANSMANN ALCT 6-24/2. Ces instructions vous aideront à exploiter toutes les options de votre ALCT 6-24/2.

Nous espérons que vous serez satisfait de votre nouveau chargeur.

Votre équipe ANSMANN

INSTRUCTIONS DE SECURITE

Conservez votre chargeur dans un endroit sec (uniquement en intérieur) et idéalement aéré (grâce à l'ouverture d'une fenêtre par exemple).
N'utilisez pas votre appareil s'il présente un quelconque signe de dommage sur le boîtier, la prise ou les câbles. Dans un tel cas, veuillez contacter immédiatement votre revendeur.
Ne couvrez pas votre chargeur durant l'utilisation.
N'utilisez votre chargeur que vous les applications prévues à cet effet (selon les instructions du chargeur).
Afin d'éviter tout risque d'inflammation et/ou de choc électrique, le chargeur doit être protégé d'une humidité importante ainsi que de l'eau.
N'utilisez jamais votre chargeur près d'un gaz ou d'un liquide inflammable.
N'essayez jamais d'ouvrir votre chargeur.
Ne chargez jamais une batterie gelée ou abîmée.
Lorsque le chargeur n'est pas utilisé, débranchez-le du secteur.
Une utilisation incorrecte du chargeur peut causer des dommages à l'utilisateur.
Conservez le chargeur à l'abri des enfants ! Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec le chargeur.
Cet appareil ne doit pas être utilisé par un enfant ou une personne à capacité physique, mentale ou sensorielle réduite, ni par une personne n'ayant pas pris connaissance de ces instructions.
Si les instructions de sécurité ne sont pas respectées, cela pourrait causer des dommages à l'appareil, ou de sérieux préjudices à l'utilisateur.
Sur certaines batteries nécessitant de la maintenance, veillez à vérifier les niveaux et les ajuster si besoin.

ATTENTION

Charger des batteries au plomb peut générer un gaz explosif. Veuillez vous assurer d'une ventilation suffisante et éloignez-vous de tout feu, flamme nue, cigarette ou fumée. En raison des gaz explosifs, il est important de s'assurer que les bornes de batteries sont connectées ou déconnectées lorsque le chargeur est déconnecté de la prise, afin d'éviter toute étincelle.
Les batteries au plomb sont corrosives. Si vous recevez une projection dans vos yeux ou sur votre peau, lavez-vous immédiatement et abondamment et consultez rapidement votre médecin.
Assurez-vous que les bornes des batteries sont correctement connectées en respectant les polarités (câble rouge pour la borne positive, câble noir pour la borne négative)
Une étincelle peut se former si le chargeur est connecté à une batterie, alors qu'il est branché sur le secteur.

Assurezvous que le chargeur est déconnecté du secteur avant de connecter ou de déconnecter le câble de charge rouge ou noir à la batterie.

ENTRETIEN ET MAINTENANCE

La maintenance et l'entretien du chargeur ne doivent se faire que par un revendeur agréé.
La maintenance et l'entretien du chargeur ne doivent se faire que lorsque le chargeur est débranché du secteur.
Utilisez un chiffon sec pour nettoyer votre chargeur.

APERCU DES FONCTIONS

Chargeur automatique pour batterie plomb 6V/12V/24V
Courant de charge ajustable (0,5A/1A/2A) en fonction de la tension nominale de la batterie.
Protection contre la surcharge.
Protection contre les courts-circuits et l'inversion des polarités.
Mode « REGENERATION » automatique.
Mode « TEMPERATURE FROIDE » sélectionnable

MISE EN ROUTE

1. Connecter le chargeur à la batterie en respectant les polarités

Premièrement, connectez le chargeur à la batterie que vous souhaitez recharger. Connectez le câble rouge au pôle positif (+) de la batterie, puis le câble noir au pôle négatif (-) de la batterie. Assurez-vous que les câbles sont correctement connectés. Si la batterie est rattachée à un véhicule et que les câbles ne sont pas accessibles, consultez le manuel de votre véhicule pour plus d'informations.

Si les pinces sont accidentellement attachées au mauvais pôle, la LED s'allumera en rouge (voir fig. 1a). Reconnectez immédiatement les câbles en respectant les bonnes polarités.

2. Connecter l'appareil à la prise secteur

Insérez la prise du chargeur dans le secteur et allumez-le. La LED « POWER » (voir fig. 1b) doit s'allumer en rouge.

3. Indentification automatique de la tension

Les LEDs 6V/12V/24V (voir fig. 1c) clignotent quelques secondes jusqu'à ce que l'appareil détecte la tension de la batterie. Les LEDs correspondantes s'allument en permanence. Les batteries sélectionnées sont désormais rechargées avec un courant de charge par défaut de 1A. Veuillez vérifier que la tension détectée corresponde à la tension de la batterie à recharger. Si ce n'est pas le cas, la batterie est probablement défectueuse. Nous recommandons alors de vérifier l'état de la batterie et de la remplacer si nécessaire.

4. Régler le courant de charge en utilisant le bouton "Mode"

Suivant la tension de la batterie, un courant de charge différent (voir fig.2) peut être sélectionné en utilisant le bouton MODE (voir fig. 1d). Si vous ne faites pas d'ajustement manuel, la batterie sera rechargée avec un courant de charge par défaut de 0,5A. Nous recommandons de charger les petites batteries dont la capacité est en dessous de 2Ah, avec un courant de charge de 0,5A. Les batteries dont la capacité est entre 2Ah et 6Ah, doivent être rechargées avec un courant de charge de 1A. Les batteries dont la capacité est au-dessus de 6Ah doivent être chargées avec un courant de charge de 2A.

5. A une température en dessous ce 5°C (41°F), nous recommandons d'utiliser le mode « COLD TEMPERATURE »

(Température basse). Pour l'activer, appuyez sur le bouton « MODE » pendant environ 3 secondes.

En raison d'une basse température, le niveau de tension de la batterie peut changer. Les batteries connectées pour un processus de charge normal ne peuvent pas être chargées à 100%. C'est pourquoi nous recommandons l'utilisation du mode « COLD TEMP. » (Température basse). Ceci permettra une charge à 100% de la batterie, malgré une basse température.

6. Le mode "REFRESH" (REGENERATION) démarrera automatiquement lorsque la batterie sera complètement rechargée.

Si les batteries sont totalement déchargées, c'est-à-dire si la tension de la batterie est en-dessous de sa tension nominale (ex : en dessous de 5V pour une batterie 6v, en dessous de 10V pour une batterie 12V et en dessous de 20V pour une batterie

24V), le chargeur basculera automatiquement en mode régénération (voir fig. 1f) et il chargera la batterie grâce à une charge « pulsative » jusqu'à ce qu'une tension suffisante pour un processus de charge normal, soit disponible.

Le courant de charge pour une quelconque charge après la fin du mode régénération peut bien sûr être choisi.

7. Le mot "FAULT" s'affichera lorsque la batterie est considérée défectueuse

Dans le cas où votre batterie serait défectueuse, le mot « FAULT » s'affiche (voir fig.1g) et la charge s'arrête. Débranchez le câble d'alimentation et déconnectez la batterie. Nous vous recommandons de vérifier la batterie et de la remplacer si nécessaire.

8. Batterie complètement chargée

Une fois que la batterie est complètement chargée, débranchez le cordon d'alimentation et ensuite, retirez les câbles des batteries, en commençant par le noir (-) puis le rouge (+).

9. Charge d'entretien

Par moment, la batterie peut rester connectée durant une période assez longue (par exemple pendant l'hiver). Le chargeur détecte une quelconque perte de capacité et recharge automatiquement.

SPECIFICITES

Tension d'entrée 230V AC / 50Hz

Protection class II

Protection IP65

Tension de charge 6V: 7,25V / 12V: 14,5V / 24V: 29,0V

Tension de charge en mode „COLD TEMP.“ 6V: 7,45V / 12V: 14,9V / 24V: 29,8V

Courants de charge ajustables 0,5A / 1A / 2A

Capacité de la batterie 1,2Ah - 80Ah

AVERTISSEMENTS

Les informations contenues dans ce manuel peuvent être modifiées sans préavis. ANSMANN n'est pas responsable pour un quelconque dommage direct, indirect, accidentel ou conséquent, ou un dommage causé par une mauvaise utilisation ou un non-respect des informations contenues dans ce manuel.

ANSMANN accorde une garantie de 3 ans sur ce produit. La garantie ne s'applique pas sur les dommages du chargeur liés à un non-respect des instructions.

Les informations sont sujettes au changement sans préavis. ANSMANN n'est pas responsable de toute erreur d'impression. 06/2014
