ALV1247DB6NE - Lave-vaisselle AYA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle AYA ALV1247DB6NE, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes : Éco, Intensif, Normal, Rapide, Prélavage, Auto
Niveau sonore	44 dB
Consommation d'eau	9 litres par cycle
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et un affichage LED
Entretien	Filtres amovibles pour un nettoyage facile, entretien régulier recommandé
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ALV1247DB6NE AYA

Le lave-vaisselle AYA ALV1247DB6NE ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi mon lave-vaisselle AYA ALV1247DB6NE laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre obstrué ou à un produit de lavage inadapté. Essayez de nettoyer le filtre et de réorganiser la vaisselle.

Le lave-vaisselle AYA ALV1247DB6NE fait un bruit anormal pendant le cycle. Que faire ?

Vérifiez si des objets métalliques ou des ustensiles bloquent le bras gicleur. Si le bruit persiste, contactez le service après-vente.

Comment régler la dureté de l'eau sur le lave-vaisselle AYA ALV1247DB6NE ?

Consultez le manuel d'utilisation pour ajuster le réglage de l'adoucisseur d'eau en fonction de la dureté de votre eau.

Mon lave-vaisselle AYA ALV1247DB6NE affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au guide des codes d'erreur dans le manuel d'utilisation pour identifier le problème spécifique.

Quel type de produit de lavage est recommandé pour le lave-vaisselle AYA ALV1247DB6NE ?

Utilisez des tablettes, des poudres ou des liquides spécialement conçus pour les lave-vaisselle. Évitez d'utiliser du savon à vaisselle traditionnel.

Combien de temps dure un cycle de lavage sur le lave-vaisselle AYA ALV1247DB6NE ?

La durée d'un cycle varie en fonction du programme choisi, mais elle est généralement comprise entre 1h et 3h.

Que faire si le lave-vaisselle AYA ALV1247DB6NE ne vidange pas l'eau ?

Vérifiez si le filtre est obstrué ou si le tuyau de vidange est plié ou bloqué. Assurez-vous également que le siphon est dégagé.

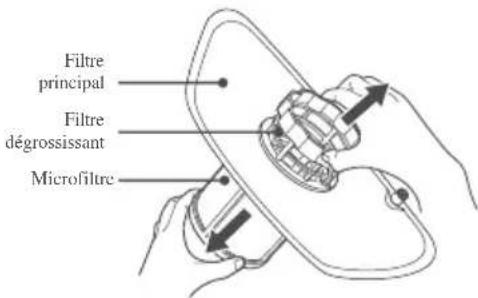

Comment nettoyer le filtre du lave-vaisselle AYA ALV1247DB6NE ?

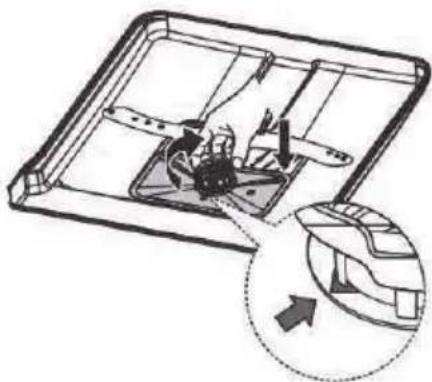

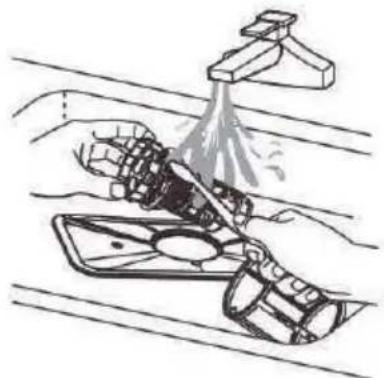

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau chaude pour enlever les résidus et replacez-le dans l'appareil.

Puis-je utiliser mon lave-vaisselle AYA ALV1247DB6NE sans adoucisseur d'eau ?

Il est recommandé d'utiliser un adoucisseur d'eau si votre eau est dure, afin d'éviter des dépôts de calcaire sur la vaisselle et l'appareil.

MODE D'EMPLOI ALV1247DB6NE AYA

Pour la méthode détaillée de chaque opération, lisez les instructions correspondantes dans le manuel d'utilisation.

Allumer l'appareil	Presser le bouton Marche/Arrêt pour allumer l'appareil. Ouvrir la porte.

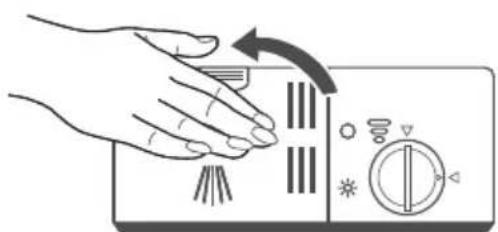

[C47S]Remplir le distributeur de détergent	Compartiment A:pour chaque cycle de lavage.Compartiment B:Pour les programmes avec un prélavage uniquement.(Lisez le manuel)
Vérifier le niveau du liquide	Indicateur mécanique C.Indicateur électrique sur le panneau de commande (si fourni).

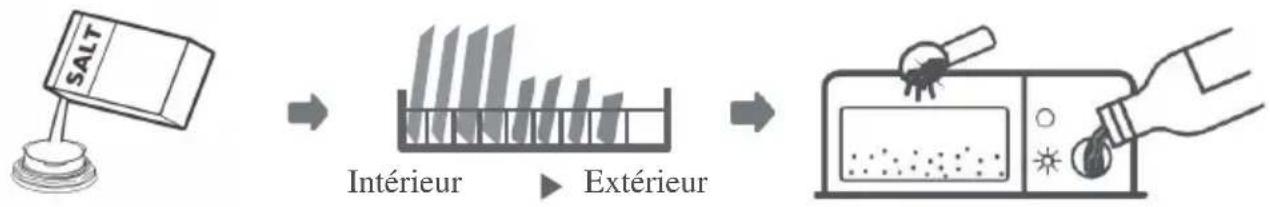

Vérifier le niveau de sel	(Pour les modèles avec le système d'adoucissant d'eau seulement)Indicateur électrique sur le panneau de commande. (Si fourni).S'il n'y a pas d'indicateur d'alarme du sel sur le panneau de commande (pour certains modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur selon le nombre des cycles que le lave-vaisselle a déjà fait.
Chargu :paniers	Grattez tous les résidus alimentaires. Retirez tous les débris d'aliments brûlés dans les poêlons et charger les paniers. Référez-vous aux instructions de chargement des paniers.
Sélectionner un programme	Tournez la poignée pour sélectionner le programme désiré.(Voir la section intitulée "Instructions de fonctionnement"
Mise en marche du lave de la selle	Fermez la porte, ouvrir le robinet d'eau. Presser le bouton Départ/Reset. La machine commencera à fonctionner après 10 secondes.
[Z3YA1]	●1.Le cycle de lavage peut être modifié uniquement s'il a fonctionné durant une courte période. Sinon, le détergent pourrait être déjà dispensé et l'eau drainée. Dans ce cas, le distributeur doit être rempli encore une fois.2. Pressez le bouton Départ/Reset pendant plus de 3 secondes pour annuler le programme sélectionné3.Sélectionnez un nouveau programme.4. Redémarrez le lave-vaisselle.	▲ AVERTISSEMENTI Ouvrir la porte avec précaution. La vapeur chaude peut s'échapper lorsque la porte est ouverte !
● Changement du programme	●1. Appuyez sur le bouton Start/Reset pour arrêter le lave-vaisselle.2.Atteindre que les bras vaporisateurs s'arrêtent pour ouvrir la porte3.Ajoutez les plats oubliés4.Fermez la porte, le lave-vaisselle fonctionnera à nouveau dans 10 secondes..
● Ajouter ats oubliés dans le lave-vaisselle
● Si l'appardier s'est éteint pendant une seule de lavage.	● Si l'appareil s'est éteint pendant un cycle de lavage, lors du démarrage, re-sélectionner le cycle de lavage et remettez le lave-vaisselle en marche.
Eteindre l'appareil[66Z7]	Lorsque le cycle de lavage est terminé, la sirène du lave-vaisselle retentira 8 fois, puis s'arrêtera. Eteindre l'appareil en appuyant sur le bouton Marche/Arrêt.
Arrêter l'ayou robinet. Déchargé :paniers	Avertissement : attendre quelques minutes (environ 15) avant de décharger le lave-vaisselle pour ne pas retirer les plats et les ustensiles lorsqu'ils sont encore chauds et qu'ils sont faciles à casser. Ils sécheront aussi plus rapidement. Pour décharger, commencer par le panier inférieur.

SOMMAIRE

CONSIGNES DE SECURITE IMPORTANTES....2

Le fabricant, poursuivant une politique constante de développement et d'amélioration du produit, peut effectuer des modifications sans avis préalable.

CONSIGNES DE SÉCURITÉ

Lorsque vous utilisez votre lave-vaisselle, respectez les précautions listées ci-dessous :

• L'installation et la réparation ne peuvent être effectuées que par un technicien qualifié.
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;

• les fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
• les environnements du type chambres d'hôtes.
• ATTENTION : Ce produit doit être utilisé uniquement pour la vaisselle de type domestique.
• ATTENTION : Ce produit n'est pas adapté à un usage commercial ou collectif.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des

instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Les matériaux d'emballage pourraient être dangereux pour les enfants !

- Cet appareil est conçu pour une utilisation exclusivement domestique.

Pour éviter un risque de choc électrique, n'immergez pas l'appareil, le cordon ou la prise dans l'eau ou dans tout autre liquide.

- Veuillez débrancher l'appareil avant de le nettoyer et de l'entretenir. Utilisez un chiffon doux humidifié avec du savon doux, puis utilisez un chiffon sec pour essuyer à nouveau.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• En ce qui concerne les informations pour l'installation, la manipulation, le chargement, l'entretien et la mise au rebut de l'appareil,référez-vous au paragraphe ci-après de la notice.
• Le changement de certaines pièces de votre appareil électro ménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

©Instructions de mise à la terre

- Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche avec conducteur de mise à la terre.

- La fiche doit être branchée sur une prise appropriée, qui a été installée et mise à la terre conformément à toutes les normes et règlements locaux.

• Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique.
• Vérifiez auprès d'un électricien qualifié ou d'un agent de maintenance si vous avez des doutes quant à la mise à la terre correcte de l'appareil.
• Ne modifiez pas la fiche fournie avec l'appareil si elle n'est pas adaptée à la prise.
• Faites installer une prise appropriée par un électricien qualifié.
• Ne almenez pas la porte ou le panier du lave-vaisselle, et ne vous asseyez pas ou ne vous tenez pas debout sur ces derniers.
• Ne faites fonctionner votre lave-vaisselle que si tous les panneaux de l'appareil sont correctement en place.
• Ouvrez la porte très soigneusement si le lave-vaisselle est en cours d'utilisation, car il y a un risque d'éclaboussures d'eau.
• Ne placez pas d'objets lourds sur la porte ouverte et ne vous tenez pas debout sur cette dernière. Cela pourrait faire basculer l'appareil vers l'avant.
• Lors du chargement d'articles à laver :

1) Placez les objets tranchants de sorte qu'ils ne soient pas susceptibles d'endommager le joint de la porte ;

2) MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

- Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et gardez les enfants à distance du lave-vaisselle lorsque la porte est ouverte.

- Vérifiez qu'il n'y a pas de résidus de détergent après la fin du cycle de lavage.

- Ne lavez pas les articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaisselle » ou l'équivalent.

- Pour les articles en plastique sans mention, vérifiez les recommandations du fabricant.

- Utilisez uniquement du détergent et des agents de rinçage recommandés pour une utilisation dans un lave-vaisselle automatique.

- N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage à la main dans votre lave-vaisselle.

- Lors de l'installation, le cordon d'alimentation ne doit pas être plié ou écrasé de façon excessive ou dangereuse.

• N'altérez pas les commandes.

- L'appareil doit être raccordé à l'arrivée d'eau principale à l'aide de nouveaux tuyaux. Les anciens tuyaux ne doivent pas être réutilisés.

- Pour économiser de l'énergie, l'appareil s'éteint automatiquement en mode veille après 15 minutes sans interaction de l'utilisateur

- Le nombre maximal de couverts pouvant être lavés est de 12.

- La pression maximale admissible pour l'entrée d'eau est de 1 MPa.

- La pression minimale admissible pour l'entrée d'eau est de 0.04 MPa.

- Le programme éco est adapté au nettoyage de la vaisselle normalement sale, que pour cette utilisation, il s'agit du programme le plus efficace en termes de consommation combinée d'énergie et d'eau, et qu'il est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception.

- Le chargement du lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à des économies d'énergie et d'eau, ainsi que des informations sur le chargement correct de la vaisselle et les principales conséquences d'un chargement incorrect.

- Le prérinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

- Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau en phase d'utilisation que le lavage à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant.

APERÇU DU PRODUIT

IMPORTANT :

Pour obtenir des performances optimales de votre lave-vaisselle, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

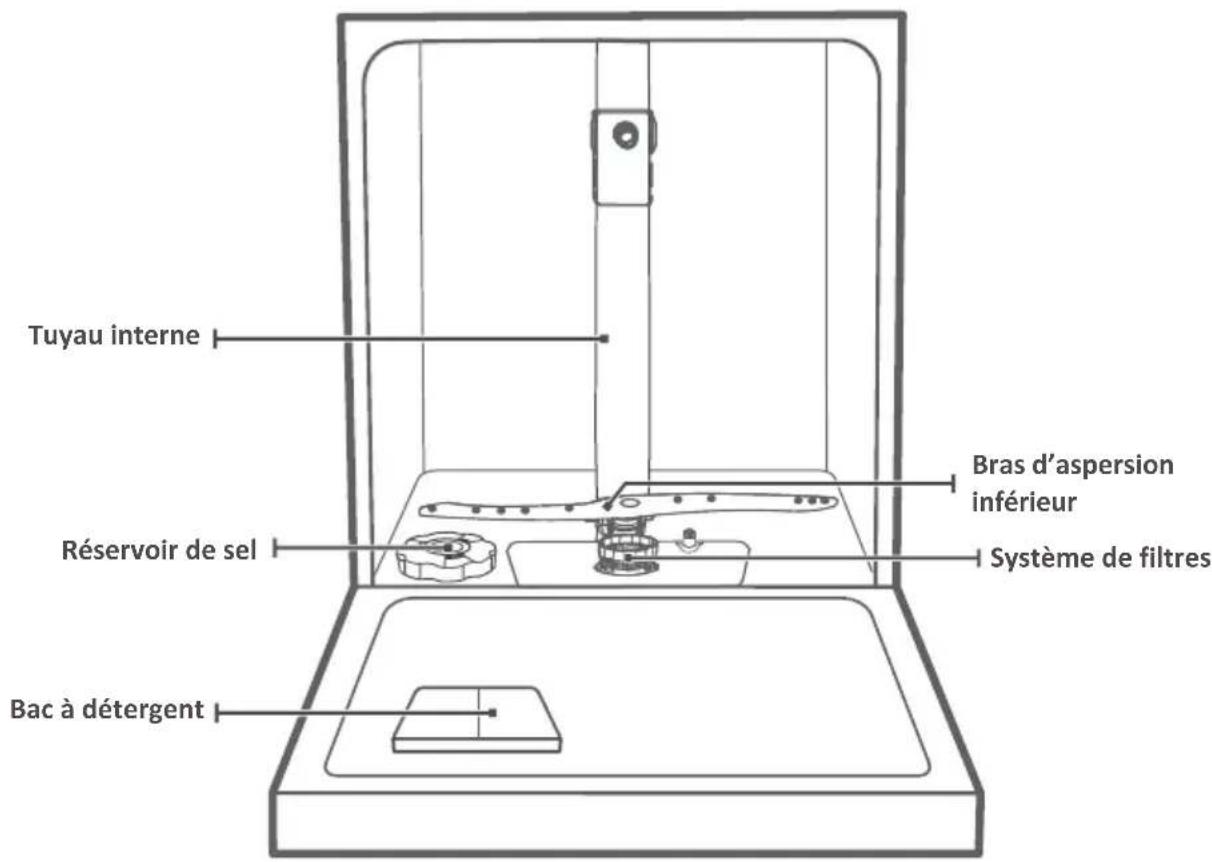

Tuyau interne Réservoir de sel Bac à détergent Bras d'aspersion inférieur Système de filtres

Étagère porte-tasses Bras d'aspersion supérieur

Panier supérieur

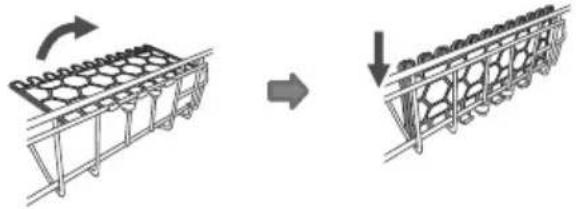

Afin d'avoir plus d'espace pour les grands objets dans le panier supérieur, rabattre en arrière le support tasse. De cette façon les grands verres peuvent être installés. Si besoin, il est aussi possible d'enlever le support.

Danger d'électrocution

Débranchez l'alimentation du secteur avant de procéder à l'installation du lave-vaisselle. Le non-respect de cette consigne peut provoquer une électrocution, voir la mort.

Attention

L'installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés.

Au sujet du raccordement électrique

AVERTISSEMENT

Pour votre sécuritépersonnelle :

• N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.
• En aucune circonstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d'alimentation.

Exigences électriques

Veuillez lire les indications figurant sur la plaque signalétique pour connaître la tension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusible de 10A/13A/16A. La présence d'un fusible temporisé ou d'un disjoncteur est préconisée, de même que la présence d'un circuit d'alimentation indépendant pour cet appareil.

Raccordements électriques

Assurez-vous que la tension et la fréquence d'alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être raccordén'est pas appropriée pour la prise, remplacez la prise, plutôt que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et des brûlures.

Avant d'installer l'appareil, vérifiez que la mise à la terre est effectuée correctement.

Approvisionnement en eau et vidange

Raccordement d'eau froide

Branchez le tuyau d'arrivée d'eau froide sur un embout filetéde 19 mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n'ont pas été utilisés pendant un certain temps, laissez l'eau couler pour vérifier que l'eau est propre. Cette précaution est né cessaire pour éviter le blocage de l'entrée d'eau et endommager l'appareil.

tuyau d'arrivée d'eau ordinaire

AVERTISSEMENT

Un tuyau fixéà une douchette peut exploser s'il est installé sur le même conduit d'alimentation en eau que le lave-vaisselle. Si votre évier en est doté, il est recommandé de déconnecter le tuyau et d'obturer le trou.

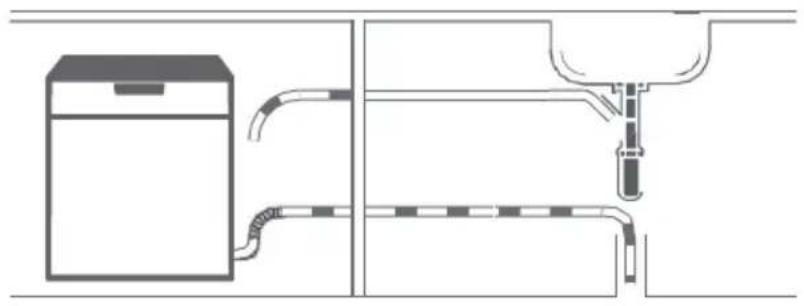

Branchement des tuyaux d'évacuation

Insérez le tuyau d'évacuation d'eau dans une conduite d'évacuation, d'un diamètre d'au moins 4 cm, ou laissez couler dans l'évier. Assurez-vous que le tuyau n'est pas tordu ou plié. La hauteur du tuyau d'évacuation doit être inférieure à 1000 mm. L'extrémité ouverte du tuyau ne doit pas être submergée dans l'eau pour éviter les reflux.

⚠️ Veuillez bien fixer le tuyau d’évacuation en position A ou en position B.

Comptoir A 1000 mm MAX Arrière du lave -vaisselle Tuyau d'évacuation Arrivée d'eau Tuyau d'évacuation Câble d'alimentation Φ40 mm

Comment drainer l'excès d'eau des tuyaux

Si l'évier est placé à une hauteur de 1 m du sol, il n'est pas possible de vider l'excès d'eau des tuyaux directement dans l'évier. Il sera dans ce cas nécessaire de recueillir l'eau dans un bol ou tout autre récipient approprié situé à l'extérieur et à une hauteur inférieure à celle de l'évier.

Évacuation de l'eau

Raccordez le tuyau d'évacuation. Vérifiez qu'il est installé correctement pour éviter toute fuite éventuelle. Veillez à ce que le tuyau d'évacuation d'eau ne soit pas pliéou écrasé.

Rallonge de tuyau

Si vous avez besoin d'une rallonge de tuyau, veillez à utiliser un tuyau d'évacuation du même type.

Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle.

Raccordement au siphon

Le branchement d'évacuation doit être à une hauteur inférieure à 100 cm (maximum) au-dessus du fond du lave-vaisselle. Le tuyau d'évacuation doit être bien fixéen place.

Mise en place de l'appareil

Placez le lave-vaisselle dans la position désirée. Sa face arrière doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côté droit soit sur le côté gauche pour faciliter une installation correcte.

Nivellement de l'appareil

Une fois que l'appareil est en position de nivellement, vous pouvez modifier la hauteur du lave-vaisselle en ajustant le niveau de vissage des pieds.

Dans tous les cas, l'appareil ne doit pas être. incliné à plus de 2°.

Uniquement pour le lave-vaisselle pose libre.

Pose libre

Ajustez la position entre des meubles existants

Le lave-vaisselle a été étudié avec une hauteur standard de 845 mm et peut être ainsi placé entre des meubles de cuisine moderne de même hauteur. Pour obtenir un alignement parfait, agissez sur les pieds réglables.

Le plan supérieur laminéde la machine ne requiert pas d'entretien particulier, car il est résistant à la chaleur, aux rayures et aux taches.

Sous un plan de travail existant

(installation sous un plan de travail) Les cuisines modernes disposent d'un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent à l'arrière (a).

a b a b

Attention

Après avoir retiréle plan de travail, les vis DOIVENT être vissées de nouveau (b). La hauteur est ainsi réduite à 815 mm comme prévu dans la norme internationale (ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan de travail.

INSTALLATION DE BANDE D'ISOLATION ACOUSTIQUE

Bande d' isolation acoustique

• Lors du montage sous un plan de travail, vous devez d'abord retirer le plan de travail du lave-vaisselle.
• Si la machine n'est pas intégrée, vous pouvez ignorer les trois premières étapes. Il vous suffit d'installer la bande d'isolation acoustique sur les côtés gauche et droit.

1 Dévissez les vis situées sous le bord arrière du haut.

2 Poussez le dessus du lave-vaisselle en arrière et vous pouvez le décharger.

3 Retirez la protection de la bande d'isolation acoustique, puis fixez la bande sur le cadre.

Retirez-les

4 Retirez les quatre vis des panneaux laté raux gauche et droit..

5 Enlevez la protection des bandes d'isolation acoustique, puis collez-les sur les panneaux laté raux; alignez-les à la position du trou.

Vissez les vis

6 Vissez les vis finalement.

CHARGEMENT DES PANIERS CONFORMÉMENT À LA NORME EN60436 :

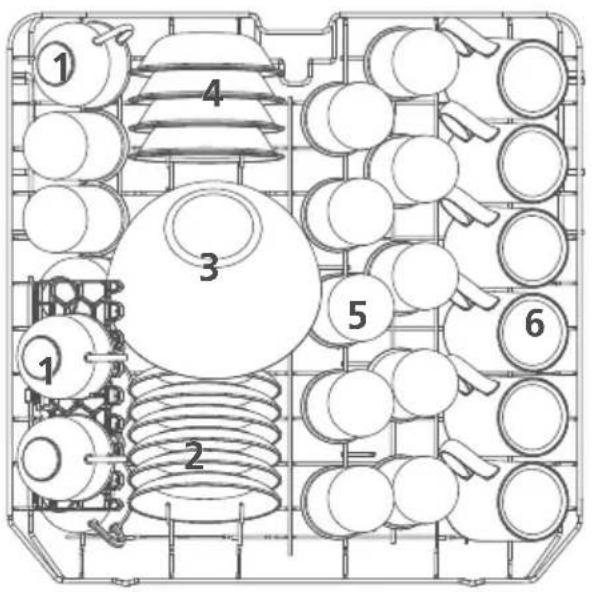

1. Panier supérieur :

Numéro	Élément
1	Tasses
2	Soucoupes
3	Bol en verre
4	Bols à dessert
5	Verres
6	Mugs

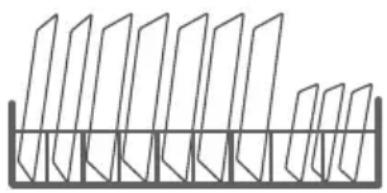

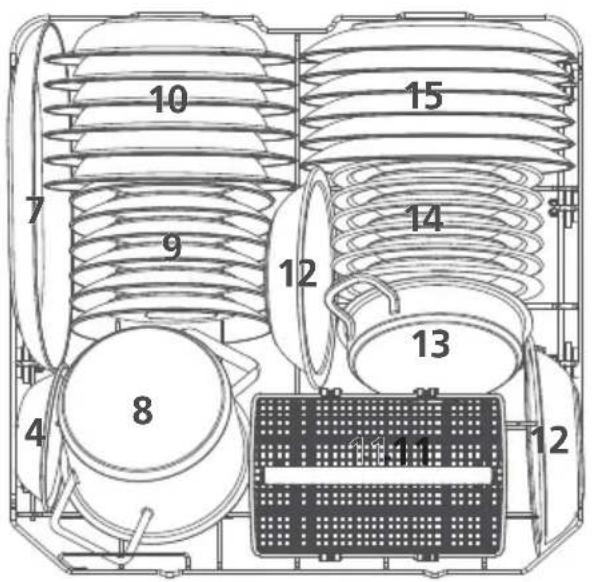

2. Panier inférieur :

10 15 7 9 12 14 13 8 4 11 12

Numéro	Élément
7	Plat ovale
8	Petite casserole
9	Assiettes à dessert
10	Assiettes creuses
11	Panier à couverts
12	Bols en plastique porcelaine
13	Marmite en fonte
14	Assiettes à dessert
15	Assiettes plates

3. Panier à couverts :

Informations pour les tests de comparabilité conformément à la norme EN 60436

Capacité : 12 couverts

Position du panier inférieur : position inférieure

Programme : ÉCO

Réglage du produit de rinçage : Max

Réglage de l'adoucissant : H3

Numéro	Élément
1	Cuillères à soupe
2	Fourchettes
3	Couteaux
4	Cuillères à café
5	Cuillère à dessert
6	Cuillères de service
7	Fourchettes à servir
8	Louches

Selon ce manuel, le chargement du lave-vaisselle contribuera à des économies d'énergie et d'eau.

UTILISATION DE VOTRE LAVE-VAISSELLE

Fonctionnement du bandeau de commande

Opération (Liste des touches)

1 Marche/Arrêt	Appuyer sur ce bouton pour allumer ou éteindre l'appareil.
2 Départ différé	Appuyer sur cette touche pour régler la durée du délai. L'indicateur correspondant à la sélection s'allume.
3 Programmes	Permet de sélectionner les programmes de lavage. L'indicateur correspondant à la sélection s'allume.
4 Demi-charge	Cette option est utile lorsque vous n'avez que 6 couverts complets au maximum à laver. Cela permet de diminuer la consommation d'eau et d'énergie lors du cycle. (Cette option ne fonctionne qu'avec les programmes Intensif, U niversel, ECO, 90 min.)
5 Sécurité enfants	Cette option vous permet de verrouiller les boutons du panneau de commande, à l'exception du boutonMarche/Arrêt, afin que les enfants ne puissent pas démarrer le lave-vaisselle par accident en appuyant sur les boutons du panneau.Pour verrouiller ou déverrouiller les boutons du panneau de commande, appuyez et maintenez enfoncés les boutons Programme et Demi-charge pendant 3 secondes.
6 Départ/Pause	Permet de mettre en route ou en pause le programme sélectionné.

Afficheur

7 Indicateurs d'alerte	[OKD2] Voyant du produit de rinçage"indique quand le compartiment correspondant doit être rempli. Voyant du sel"indique quand le compartiment correspondant doit être rempli.
8 Départ différé I	ndique lorsque le programme démarrera (3h/6h/9h)
9 Auto open	Ouverture automatique Après le lavage, la porte s'ouvre automatiquement pour améliore le séchage. (Il ne peut être utilisé qu'avec Tout en un, Intensif, Universel, ECO,90 min)Appuyez sur la touche "Départ différé" pendant 3 secondes pour activer ou désactiver cette fonction. Lorsque l'icône s'allume, la fonction d'ouverture automatique est sélectionnée.
9 Indicateurs des programmes	INTENSIFPour des ustensiles très sales U niverselPour des ustensiles normalement sales ECOProgramme standard pour des ustensiles normalement sales, c'est le programme le plus économique en matière d'énergie et d'eau. 90 MINPour des ustensiles normalement sales, durée du programme 90 minutes RAPIDEProgramme rapide pour des ustensiles légèrement sales.

L'adoucisseur d'eau doit être réglémanuellement à l'aide du cadran de duretéde l'eau.

L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil.

Plus il y a de minéraux, plus votre eau est dure.

L'adoucisseur d'eau doit être régléen fonction de la duretéde l'eau de votre région. L'autoritélocale en charge de la distribution de l'eau peut vous donner des conseils sur la duretéde l'eau dans votre région.

Réglage de la consommation de sel

Le lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-après pour régler la consommation de sel :

1. Fermez la porte et démarrez l'appareil.

2. Appuyez sur le bouton Programme pendant plus de 5 secondes, lorsque l'indicateur de sel clignote, cela signifie entrer dans les réglages de l'adoucisseur d'eau.

3. Appuyez sur le bouton Programme pour choisir le réglage adapte a votre région. L'ordre de modification des réglages est le suivant :

$$ \mathrm{H} 1 \rightarrow \mathrm{H} 2 \rightarrow \mathrm{H} 3 \rightarrow \mathrm{H} 4 \rightarrow \mathrm{H} 5 \rightarrow \mathrm{H} 6. $$

1. Sans opération dans les 5 secondes ou appuyez sur le bouton Marche/arrêt pour terminer le réglage et quitter le mode de réglage.

DURETÉ DE L'EAU				Degré de l'adoucisseur d'eau	Consommation de sel (gramme/cycle)
Allemand : dH	Français : fH	Britannique : Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0 . 9	4H1> Indicateur RAPIDE flashe	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2 > Indicateur 90mns flashe	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3> Indicateur 90mns, RAPIDE flashe	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4 > Indicateur ECO flashe	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5 > Indicateur ECO, RAPIDE flashe	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6 > Indicateur 90mns, ECO flashe	60

1^ = 1,25 ^ = 1,78^ = 0,178mmol / l

Le réglage d'usine : H3

Contactez votre service local de distribution d'eau pour obtenir les informations relatives au degréde dureté d'eau.

Pour plus de renseignement, veuillez consulter la section 3 « Remplissage du sel dans l'adoucisseur »

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer cette section.

Adoucisseur d'eau

La duretéde l'eau varie d'une zone àune autre. Si vous utilisez de l'eau dure dans le lave-vaisselle, des dépôts se forment sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécialement conçu pour éliminer le calcaire et les minéraux de l'eau.

Préparation et chargement de la vaisselle

• Privilégiez l'achat d'ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
• Ne retirez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme pour éviter tout risque d'endommagement.

Types de matériaux

Ne sont pas compatibles

• Couverts à anse en bois, en porcelaine ou en nacre
• Objets en plastique qui ne résistent pas à la chaleur
• Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures
  • Couverts ou plats avec colle
• Éléments en étain ou en cuivre
• Verres en cristal
• Objets en acier pouvant rouiller
• Plateaux en bois
• Objets en fibres synthétiques

Sont compatibles mais avec éventuels impacts à long terme

• Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance àse décolorer au lavage
• Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le chargement du lave-vaisselle

Grattez les grandes quantités de résidus d'aliments. Faites ramollir les résidus d'aliments brûlés dans vos poêles et casseroles. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante.

Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes.

(Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.)

Placez les objets dans le lave-vaisselle de la manière suivante :

• Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas.
• Les articles incurvés ou encastrés doivent être disposés en biais pour que l'eau puisse s'écouler.
• Tous les ustensiles sont empilés en toute sécuritéet ne peuvent pas bascule r.
• Tous les ustensiles sont positionnés de façon à permettre la libre rotation des bras d'aspersion durant le lavage.
• Disposez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas, pour éviter une accumulation d'eau dans le récipient ou la base profonde.
• Les plats et les éléments de couvert ne doivent pas être posés l'un dans l'autre ou couchés les uns sur les autres.
• Pour éviter tout dommage, les verres ne doivent pas se toucher.
• Le panier supérieur est conç u pour contenir des articles plus délicats et plus légers tels que des verres, des tasses àcaféet àthé.
• Les couteaux àlongue lame rangés en position verticale constituent un danger potentiel !
• Les éléments de couvert longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.
• Veuillez éviter de surcharger votre lave -vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable.

REMARQUE :

Vous ne devez pas laver les articles de très petite taille dans le lave - vaisselle, car ils pourraient facilement tomber du panier.

RETRAIT DE LA VAISSELLE !

Pour éviter l'écoulement d'eau du panier supérieur vers le panier inférieur, nous vous recommandons de vider le panier inférieur avant le panier supérieur.

AVERTISSEMENT

La vaisselle peut être chaude ! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement.

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses àcaféet àthé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (àcondition qu'elles ne soient pas trop sales). Positionnez les plats et ustensiles de cuisine de façon àempêcher leur déplacement par la pulvérisation d'eau.

Chargement du panier inférieur

Nous vous suggérons de placer de gro s articles et les articles les plus difficiles ànettoyer dans le panier inférieur. Il s'agit des marmites, des casseroles, des couvercles, des plats et bols de service, comme l'illustre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur.

Le diamètre maximal conseillépour les plats placés devant le distributeur de détergent est de 19 cm, ceci pour ne pas bloquer son ouverture.

Chargement du panier à couverts

Les couverts doivent être placés correctement dans le porte -couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboîtent pas les uns dans les autres, cela peut conduire àde mauvais résultats de la vage.

AVERTISSEMENT

Ne laissez aucun article déborder àtravers la partie inférieure.

Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas !

Pour un meilleur résultat de lavage, veuillez charger les paniers conformément aux indications du chapitre « Chargement des paniers »

Rôle du produit de rinçage et du détergent

Le produit de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l'eau de mieux s'écouler des plats. Votre lave-vaisselle est conçu pour fonctionn er avec un produit de rinçage liquide.

AVERTISSEMENT

Utilisez uniquement les produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d'autres substances (par ex. liquide vaisselle). Ils peuvent endommager l'appareil.

Intervalle de remplissage du distributeur de liquide de rinçage

À moins que le voyant d'avertissement de rinçage (※) sur le panneau de commande ne soit allumé, vous pouvez toujours estimer la quantité requise à partir de la couleur de l'indicateur optique de niveau situé à côté du bouchon.

Lorsque le réservoir de produit de rinçage est plein, l'indicateur passe complètement au noir. La taille du point noir diminue au fur et àmesure que le niveau du produit de rinçage baisse. Ne laissez jamais le produit de rinçage descendre en dessous des 1/4 du réservoir.

Lorsque le niveau du liquide de rinçage baisse, la taille du point noir sur l'indicateur de niveau du liquide de rinçage change, tel qu'illustré ci-dessous.

- Plein

- Plein au 3/4 Plein au 1/2 Plein au 1/4

○ Vide

Indicateur de niveau du produit de rinçage

Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et à la distribution de toute la saletédu lave -vaisselle. La majorité des détergents de qualité commercial e conviennent à cette fin.

AVERTISSEMENT

- Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave -vaisselle. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédiéjuste avant le démarrage du cycle de lavage.

Les détergents pour lave-vaisselle sont corrosifs ! Tenez le détergent pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir du liquide de rinçage

Indicateur de niveau du produit de rinçage

Pour ouvrir le distributeur, tournez le capuchon sur la flèche «ouverte» (gauche) et soulevez-le.

2 Versez soigneusement le produit de rinçage dans son distributeur, en évitant qu'il déborde.

3 Remettez le capuchon en place en l'alignant sur la flèche «ouverte» et en le tournant vers la flèche fermée (droite).

REMARQUE :

Nettoyez le liquide de rinçage déversé à l'aide d'un chiffon absorbant pour éviter la formation excessive de mousse au cours du prochain lavage.

Réglage du réservoir du liquide de rinçage

Tournez le cadran de l'indicateur de produit de rinçage sur un numéro.

Plus le chiffre est élevé, plus le lave-vaisselle utilise beaucoup de produit de rinçage. Si la vaisselle est mal séchée ou présente des taches, réglez le cadran sur le chiffre supérieur jusqu'à ce que vos plats ne présentent plus de taches.

Réduisez le niveau si vos plats présentent des taches blanches collantes ou si vos verres ou vos couteaux présentent une pellicule bleutée.

Remplissage du distributeur de détergent

Poussez le loquet pour l'ouvrir

1 Appuyez sur le loquet d'ouverture du distributeur de détergent pour ouvrir lecouvercle.

3 Fermez le couvercle et appuyez dessus jusqu'àce qu'il s'enclenche.

A B

2 Ajoutez du détergent dans la grande cavité(A) pour le cycle de lavage principal.

Pour la vaisselle très sale, ajoutez également un peu de détergent dans la petite cavité(B) pour le cycle de prélavage.

REMARQUE :

• Notez que le réglage peut varier selon l'encrassement de l'eau.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

Avant l'utilisation de votre lave-vaisselle :

1. Ajustez l'adoucisseur d'eau
2. Ajoutez du sel dans l'adoucisseur
3. Remplissez les paniers
4. Ajoutez le détergent

Veuillez consulter la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spéciale, si vous avez besoin d'ajuster l'adoucisseur d'eau.

Remplissage du sel dans l'adoucisseur

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer ce chapitre.

Utilisez toujours du sel conçu spécialement pour lave -vaisselle.

Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit :

AVERTISSEMENT

Utilisez uniquement du sel conçu spécialement pour lave-vaisselle !

Tous les autres types de sels non spécifiquement conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pourraient endommager l'adoucisseur d'eau. En cas de dommages causés par l'utilisation d'un sel de type incorrect, le fabricant n'assumera aucune garantie ni responsabilité pour les dommages causés.

- Ajoutez du sel uniquement avant de démarrer l'un des programmes de lavage.

Cela empêchera tou te corrosion due à la présence de grains de sel ou d'eau salée ayant légèrement débordée au fond de l'appareil.

Veuillez suivre les étapes suivantes pour ajouter le sel de lave -vaisselle :

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir.
2. Ajoutez 1,5 kg de sel pour lave-vaisselle dans le réservoir de sel.
3. Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
4. Une fois le rése rvoir rempli, revissez fermement le bouchon.
5. Le voyant d'avertissement du niveau de sel s'éteindra une fois le réservoir rempli de sel.
6. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être démarré (nous conseillons d'utiliser un programme court). Autrement, le système de filtrage, la pompe ou d'autres pièces importantes de la machine pourraient être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE :

- Le réservoir de sel ne doit être rempli que lorsque voyant signalant qu'il n'y a plus de sel s'allume sur le panneau de commande. Il se peut que le voyant reste alluméun certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissout.

Si votre lave-vaisselle ne comporte pas de voyant d'avertissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir à peu près à quel moment vous devez remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.

- Si le sel a un peu débordé lors du remplissage, lancez un programme court ou de rinçage pour éliminer l'excès de sel.

GUIDE D'UTILISATION RAPIDE

Pour connaître le mode d'emploi en détail, veuillez lire le contenu correspondant dans le manuel d'utilisation.

1 Installation du lave-vaisselle

(Veuillez consulter la section « INSTRUCTIONS D'INSTALLATION » )

2 Élimination de gros résidus sur les couverts

Intérieur → Extérieur

3 Chargement des paniers

4 Chargement du distributeur

5 Sélection d'un programme et fonctionnement du lave-vaisselle

PROGRAMMATION DU LAVE-VAISSELLE

Tableau de cycle de lavage

Le tableau ci-dessous indique les programmes qui conviennent le mieux aux niveaux de résidus alimentaires et la quantitéde détergent nécessaire. On y trouve également diverses informations sur les programmes.

(●) indique la nécessité d'ajouter le liquide de rinçage dans le distributeur de liquide de rinçage.

Programme	Description du cycle	Détergent de prélavage/lavage	Durée de fonctionnement (min)	Énergie (kWh)	Eau (L)	Liquide de rinçage
Intensif	Prélavage(50 °C)Lavage (65 °C)RinçageRinçageRinçage (60 °CSéchage)	4/16 g	205	1,651	18,6	●
		1 ou 2 pièces
Universel	Prélavage(45 °C)Lavage (55 °C)RinçageRinçage (60 °CSéchage)	4/16 g	175 1,451 18,5			●
		1 ou 2 pièces
(* EN 60436)	Lavage (50 °C)RinçageRinçage (45 °CSéchage)	20 g	210 0,824		11,0	●
		1 pièce
90 min	Lavage (55 °C)RinçageRinçage (50 °CSéchage)	20 g	90 0,891 11,3			●
		1 pièce
Rapide	Lavage (40 °C)Rinçage (40°C)Rinçage (55 °C)	12 g	30	0,781	11,0	○
		1 pièce

REMARQUE :

Le programme éco convient au lavage d'une vaisselle normalement sale.

Il constitue le programme le plus efficace en termes de consommations combinée d'énergie et d'eau et il est utilisé pour évaluer la conformité de l'appareil avec la législation européenne en matière d'écoconception.

Le prérinçage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.

Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau dans la phase d'utilisation que le lavage de la vaisselle à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions.

Charger le lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau.

Les valeurs données pour les programmes autres que le programme eco sont purement indicatives;

Démarrage du cycle de lavage

1. Sortez les paniers inférieur et supérieur, chargez la vaisselle et remettez -les. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
2. Ajoutez le détergent.
3. Branchez la fiche à la prise. Pour des informations relatives à l'alimentation électrique, référez-vous à la dernière page « Fiche produit ». Assurez -vous que l'alimentation en eau est réglée sur la pression maximale.
4. Fermez la porte, et appuyez sur le bouton Alimentation pour allumer l'appareil.
5. Choisissez un programme, le témoin de réponse s'allume. Puis, appuyez sur le bouton Démarrer/Pause, le lave-vaisselle démarre son cycle.

Changement du programme au cours d'un cycle

Un cycle de lavage ne peut être changé que s'il fonctionne depuis peu de temps, sinon le détergent peut déjà avoir été libéré et le lave -vaisselle peut déjà avoir drainé l'eau de lavage. Dans ce cas, vous devez redémarrer le lave -vaisselle et remplir à nouveau le distributeur de détergent. Pour redémarrer le lave -vaisselle, suivez les instructions ci-dessous :

1. Appuyez sur le bouton Départ / Pause pour suspendre le lavage.
2. Appuyez sur le bouton Programme pendant plus de 3 secondes - le programme sera annulé.
3. Appuyez sur le bouton Programme pour sélectionner le programme souhaité.
4. Appuyez sur le bouton Départ / Pause. Au bout de 10 secondes, le lave-vaisselle se mettra en marche.

Vous souhaitez ajouter un plat ?

Vous pouvez ajouter un plat oublié à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous :

1. Appuyez de nouveau sur le bouton Démarrer/Pause pour mettre le cycle de lavage en pause.
2. Attendez 5 secondes, puis ouvrez la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Après 10 secondes, appuyez sur le bouton Marche/Pause, le lave-vaisselle démarre.

Il est dangereux d'ouvrir la porte du lave-vaisselle lorsqu'un cycle est en cours, la vapeur chaude pourrait vous brûler.

OUVERTURE AUTOMATIQUE

À la fin du lavage, la porte s'ouvrira automatiquement pour un séchage optimal.

REMARQUE :

La porte du lave-vaisselle ne doit pas être bloqde qu elle est réglée pour s'ouvrir automatiquement. Cela pourrait nuire à la fonctionnalité de verrouillag de la pote.

1. Ne vous tenez pas devant la porte du lave-vaisselle pendant le fonctionnement pour éviter les blessures dues à l'air chaud et les collisions lorsque la porte s'ouvre.
2. Fermez la porte à la fin du programme pour éviter les collisions et/ou les remontées d'humidité sous le plan de travail.(Il y a des bips sonores à la fin du programme.)

ENTRETIEN ET NETTOYAGE

Entretien de l'extérieur de l'appareil

La porte et le joint de la porte

Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d'éliminer les dépôts alimentaires.

Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côtés de la porte du lave -vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas être atteintes par l'eau des bras d'aspersion. Tout dépôt doit être essuyéavant de fermer la porte.

Le panneau de commande

Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT.

AVERTISSEMENT

• N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte, carcela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.
• N'utilisez jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures.

Entretien de l'intérieur de l'appareil

Système de filtrage

Le système de filtrage à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris recueillis peuvent bloquer les filtres. Vérifiez l'état des filtres régulièrement et nettoyez-les sous l'eau du robinet si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres de la cuve de lavage.

REMARQUE :

Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d'aspersion peuvent différer. À titre indicatif seulement.

1 Tenez le filtre dégrossissant et tournez-le dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre vers le haut et hors du lave-vaisselle.

Filtre principal Filtre dégrossissant Microfiltre

2 Le microfiltre peut être retirédu bas du système de filtres. Le filtre dégrossissant peut être détaché du filtre principal en pressant légèrement les languettes sur la partie supérieure et en tirant dessus.

3 Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtre sous l'eau du robinet.

Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.

4 Assemblez les filtres dans l'ordre inverse du démontage, replacez l'insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche.

AVERTISSEMENT

• Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourraient pénétrer dans le système et le bloquer.
• N'utilisez JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu'ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pasbîmer la vaisselle et les ustensiles.

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement pour retirer les produits chimiques présents dans l'eau dure qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à billes.

Pour nettoyer les bras d'aspersion, veuillez suivre les consignes suivantes :

Pour démonter le bras supérieur, tenir l'écrou, faire tourner le bras dans le sens des aiguilles d'une montreet le dégager (ne pas forcer)

2 Pour enlever le bras d'aspersion inférieur, tirez vers le haut pour le dévisser.

3 Nettoyez les bras au savon et à l'eau chaude et utilisez une brosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés.

Précautions contre le gel

Veuillez prendre des mesures contre le gel pour protéger votre lave -vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

1. Débranchez le courant électrique alimentant le lave -vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'arrivée d'eau.
3. Évacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour récupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau du puisard avec une éponge.

Après chaque lavage

Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte pour éviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.

Retrait de la fiche de la prise secteur

Débranchez toujours l'appareil avant de procéder à son nettoyage ou àson entretien.

Éviter les solvants et les produits abrasifs

N'utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l'habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l'aide d'une solution d'eau chaude savonneuse.

Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l'aide d'une solution d'eau légèrement vinaigrée, ou à l'aide d'un produit de nettoyage spécial pour lave-vaisselle.

En cas de non-utilisation pendant une longue période

Il est conseillé d'effectuer un cycle complet à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte légèrement entrouverte. Cela permettra de conserver les joints en bon état plus long temps et empêchera toute formation d'odeurs désagréables à l'intérieur de l'appareil.

Déplacement de l'appareil

Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, couchez -le sur l'arrière.

Entretenir les joints du lave-vaisselle

L'un des facteurs pouvant provoquer l'apparition de mauvaises odeurs dans l'appareil sont les résidus de nourriture incrustés dans les joints. Un nettoyage régulier à l'aide d'une éponge humidifiée évitera ce désagrément.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier :

CODES	RAISON	CAUSES	POSSIBLES
L'indicateur 'Rapide' Arrivée d'eau top Le robinet n'est pas ouvert, le clignote rapidement longue tuyau est pliée, la pression d'eau est insuffisante
Les indicateurs '90 min' Température de Mauvais et 'Rapide' clignotent rapidement	consigne non atteinte	fonctionnement résistance de l'appareil	de
Le voyant 'ECO' clignote rapidement	Débordement	Des élémente de l'appareil fuient
Le voyant ECO, Rapide et Universel clignotent rapidement	Échec de la communication entre le PCB principal avec l'affichage PCB.	Circuit ouvert ou coupure du câblage pour la communication.

AVERTISSEMENT

• En cas de débordement, coupez le système d'approvisionnement en eau principal avant de contacter le service après-vente.
• Si la base de la cuve contient de l'eau en raison d'un débordement ou de fuites mineures, retirez l'eau avant de remettre le lave-vaisselle en marche.

COMPTEUR D'UTILISATIONS

Ce modèle n'étant pas équipé d'un écran d'affichage, le nombre de cycles est indiqué par 4 LED de la manière suivante :

1. Lorsque le câble d'alimentation est branché mais que le lave-vaisselle n'est pas allumé, maintenez appuyèle bouton Départ différépendant 5 secondes pour afficher le nombre d'utilisations de l'appareil ;
2. Le nombre de cycles sera indiquéen commençant par le chiffre des unités jusqu'au chiffre des milliers, selon la séquence suivante : le clignotement du voyant Rapide indique le chiffre des unités, le clignotement du voyant Verre indique le chiffre des dizaines, le clignotement du voyant 90 min indique le chiffre des centaines et le clignotement du voyant Eco indique le chiffre des milliers ;
3. Par exemple, le compte de 6843 cycles sera indiqué comme sur l'illustration ci-dessous.

GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Consultez les tableaux présentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien.

Problème	Causes possibles	Solution
Le lave-vaisselle ne marche pas	Fusible grillé ou disjoncteur enclenché.	Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tout autre appareil partageant le même circuit avec le lave vaisselle.
	L’alimentation électrique n’est pas activée.	Assurez-vous que le lave-vaisselle est sous tension et la porte correctement fermée.Assurez-vous que le cordon d’alimentation est correctement branché à la prise murale.
	La pression d’eau est basse	Vérifiez que l’alimentation en eau est correctement raccordée et que l’arrivée d’eau est ouverte.
	La porte du lave-vaisselle n’est pas correctement fermée.	Assurez-vous d’avoir fermé la porte entièrement.
L’eau n’est pas correctement vidangée du lave-vaisselle	Tuyau de vidange plié ou coincé.	Vérifiez le tuyau de vidange.
	Filtre bouché.	Vérifiez le filtre grossier.
	L’évier de cuisine est bouché.	Vérifiez l’évier de cuisine pour vous assurer qu’il se vide correctement. Lorsque l’évier de cuisine est bouché, il est nécessaire de contacter un plombier plutôt qu’un agent de service.
Présence de mousse dans la cuve	Détergent inapproprié.	Utilisez uniquement un détergent spécial lave-vaisselle pour éviter la formation de mousse.Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s’évaporer. Ajoutez environ 3.5 litres d’eau froide au fond du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez un cycle quelconque. Au début, le lave-vaisselle vidange l’eau. Ouvrez la porte une fois l’étape de vidange terminée et vérifiez si la mousse a disparu.Répétez l’opération si nécessaire.
	Déversement du produit de rinçage.	Nettoyez toujours immédiatement le produit de rinçage lorsqu’il se déverse.
Présence de taches à l’intérieur de la cuve	Un détergent coloré a probablement été utilisé.	Assurez-vous d’utiliser un détergent ne contenant pas de colorant.
Traces de film blanc sur la surface intérieure	Présence de minéraux durs dans l’eau.	Pour nettoyer la surface intérieure de l’appareil, utilisez une éponge humide imbibée de détergent spécial lave-vaisselle et portez des gants en caoutchouc. N’utilisez jamais un nettoyant autre que le détergent spécial lave-vaisselle pour éviter tout risque de formation de mousse.
Présence de taches de rouille sur les couverts	Les articles affectés ne sont pas résistants à la corrosion.	Évitez de laver les articles n’étant pas résistants à la corrosion dans le lave-vaisselle.
	Un programme n’a pas été démarré après l’ajout de sel. Traces de sel incrustées lors du cycle de lavage.	Lancez toujours un programme après avoir ajouté du sel, éventuellement à vide. Ne sélectionnez pas la fonction Express (si disponible) après avoir ajouté du sel.
	Le couvercle de l’adoucisseur est desserré.	Vérifiez que le couvercle de l’adoucisseur est correctement fixé.
Bruit de cognement dans le lave-vaisselle	Un bras d’aspersion heurte les couverts contenus dans le panier.	Arrêtez le programme et réorganisez les articles qui bloquent le mouvement du bras de lavage.
Bruit de cliquetis dans le lave-vaisselle	La vaisselle est en vrac dans le lave-vaisselle.	Interrompez le programme et réorganisez la vaisselle.
Bruit de cognement dans les conduits d’eau	Cela peut être dû à une installation sur site ou à la section transversale de la tuyauterie.	Ceci n’a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n’est pas propre	La vaisselle n’a pas été correctement chargée.	Voir PARTIE II : « Préparer et charger la vaisselle ».
	Le programme sélectionné n’était pas assez puissant.	Sélectionnez un programme plus intensif.
	Une quantité insuffisante de détergent a été distribuée.	Utilisez plus de détergent ou changez de détergent.
	Des articles bloquent le mouvement des bras de lavage.	Disposez à nouveau les articles de manière à ce que les bras pivotent librement.
	Le système de filtration n’est pas propre, ou n’est pas correctement installé dans la cuve du lave-vaisselle. Cela peut causer le blocage des bras de lavage.	Nettoyez/fixez correctement le filtre. Nettoyez les bras de lavage.
Opacité des articles en verre.	Combinaison d’eau douce et d’une quantité exagérée de détergent.	Lorsque l’eau est douce, utilisez moins détergent et sélectionnez un cycle plus court pour laver les articles en verre et obtenir un résultat satisfaisant.
Des taches blanches apparaissent sur la vaisselle et les verres.	L’eau trop dure peut provoquer des dépôts de calcaires.	Ajoutez davantage de détergent.
Taches noires ou grises sur la vaisselle	Les ustensiles en aluminium se frottent contre la vaisselle.	Utilisez un nettoyant abrasif doux pour nettoyer ces taches.
Des résidus de détergent dans le distributeur	La vaisselle bloque le distributeur de détergent.	Rechargez correctement la vaisselle.
La vaisselle ne sèche pas.	Mauvais chargement	Chargez le lave-vaisselle en respectant le sens de chargement.
	Retrait de la vaisselle plus tôt que prévu.	Ne videz pas votre lave -vaisselle immédiatement après le lavage. Ouvrez légèrement la porte de sorte que la vapeur s’échappe. Sortez la vaisselle et ne la remettez que lorsque la température intérieure ne présente aucun danger. Déchargez d’abord le panier inférieur pour empêcher l’eau de se déverser du panier supérieur.
La vaisselle ne sèche pas.	Le mauvais programme a été sélectionné.	Avec un programme court, la température de lavage est plus basse, ce qui diminue les performances de nettoyage. Sélectionnez un programme avec un long cycle de lavage.
	Ustensiles / vaisselle en plastique.	Le séchage des ustensiles / de la vaisselle en plastique est plus difficile. Les ustensiles / la vaisselle de ce type ne sont pas / moins adaptés au lave-vaisselle.

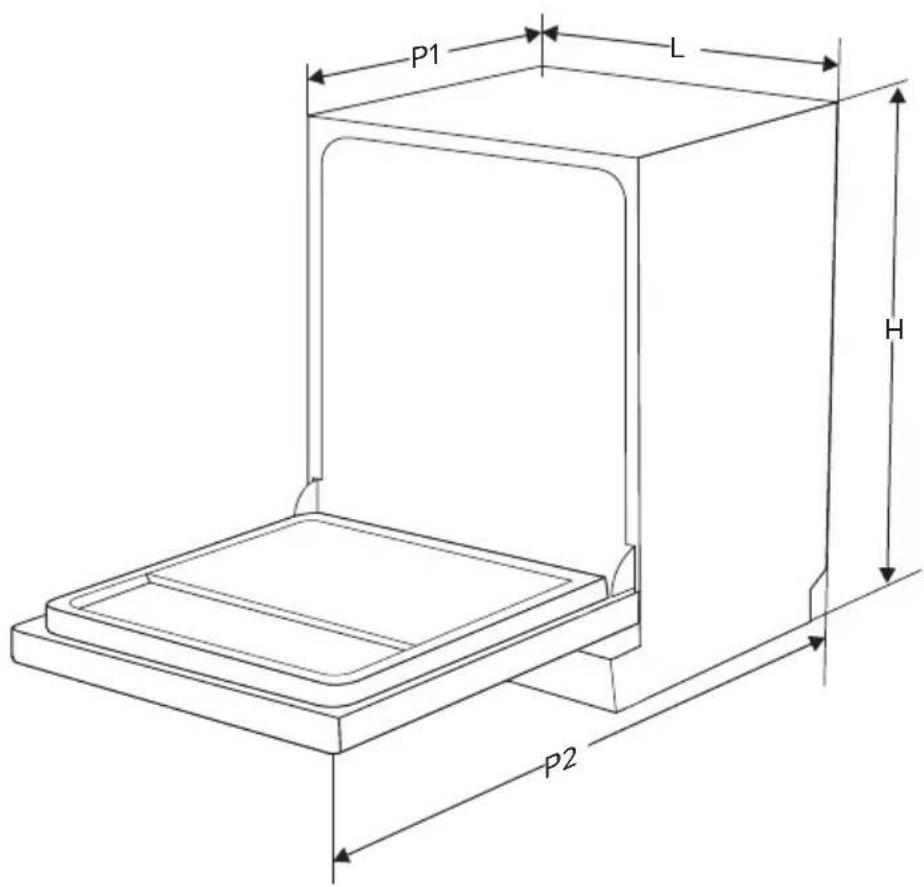

DONNÉES TECHNIQUES

Hauteur (H)	845mm
Largeur (L)	598mm
Profondeur(P1)	600 mm (avec la porte fermée)
Profondeur (P2)	1175 mm (avec la porte ouverte à 90°)

Fiche d'information sur le produitRÈGLEMENT DÉLÉGUÉ (UE) 2019/2017 DE LA COMMISSION en ce qui concerne l'étiquetage énergétique des lave-vaisselle ménagers
Nom du fournisseur ou marque commerciale: AYA
Adresse du fournisseur: BUT INTERNATIONAL, AVENUE SPINOZA 1, 77184 EMERAINVILLE, FR
Référence du modèle: ALV1247DB6NE
Paramètres généraux du produit:
Paramètre Valeur Paramètre Valeur
Capacité nominalea)(ps)	12 Dimensions en cm		Hauteur 85
			Largeur 60
			Profondeur	60
IEEa)	49,9	Classe d'efficacité énergétiquea)	D
Indice de performance de lavagea)	1,125	Indice de performance de séchagea)	1,065
Consommation d'énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consomma-tion réelle d'énergie dépend des conditions d'utilisation de l'appa-reil.	0,824	Consommation d'eau en litres [par cycle], sur la base du programme eco. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la dureté de l'eau.	11,0
Durée du programmea)(h:min)	3:30	Type	Pose libre
Émissions de bruit acoustique dans l'aira)Hrup (dB(A) re 1 pW)	47	Classe d'émission de bruit acoustique dans l'aira)	C
Mode arrêt (W) (le cas échéant)	-	Mode veille (W) (le cas échéant)	0,49
Démarrage différé (W) (le cas échéant)	1,00	Mode veille avec main-tien de la connexion au réseau (W) (le cas échéant)	-
Durée minimale de la garantie offerte par le fournisseur: 24 mois
Informations supplémentaires:
Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de la Commission www.but.fr

a) pour le programme eco.

Flashez le QR code présent sur l'étiquette énergie pour accéder à ses principales informations.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.

Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.

Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://pieces-detachees-butelectro.sfg.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit. Durée de disponibilité des pièces détachées de dépannage : 10 ans.

Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans. Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez-le:

09 78 97 97 97

du lundi au vendredi de 09h00 à 19h00 et

le samedi de 09h00 à 18h00

Prix d'un appel local

Retrouvez également cette notice d'utilisation sur notre site internet www.but.fr.

aya

$$ \mathrm{H1->H2->H3->H4->H5->H6;} $$

Séparez les éléments avant de trier

BUT INTERNATIONAL 1 Avenue Spinoza-77184 Emerainville, France

/0 /24 04 2
