| Type de produit | Lave-vaisselle pose libre / intégrable |
| Marque | AYA |
| Modèle | ALVI1247FIX |
| Capacité | 12 couverts |
| Dimensions (L x H x P) | 60 x 82 x 58 cm |
| Poids net (approx.) | 45 kg |
| Alimentation électrique | 220-240 V~, 50 Hz |
| Puissance nominale | 1760 - 2100 W |
| Pression d'eau | Min 0,04 MPa - Max 1 MPa |
| Programmes de lavage | Intensif, Universel, ECO, 90 min, Rapide |
| Options | Séchage supplémentaire, Demi-charge, Départ différé (3/6/9 h) |
| Adoucisseur d'eau | Réglable (H1 à H6), consommation de sel ajustable |
| Matériau des paniers | Acier revêtu, panier supérieur et inférieur + panier à couverts |
| Sécurité | Mise à la terre, verrouillage porte, vapeur chaude (attention), enfants +8 ans |
| Entretien | Nettoyage régulier des filtres, bras d'aspersion, joints de porte |
| Protection antigel | Procédure manuelle recommandée en hiver |
| Pièces détachées | Disponibles pendant 5 ans après l'achat |
| Garantie | Garantie légale de conformité 2 ans |
| Service après-vente France | 09 78 97 97 97 (lundi-samedi 8h-20h) |
| Classe énergétique | Se référer à l'étiquette énergétique (programme ECO) |
FOIRE AUX QUESTIONS - ALVI1247FIX AYA
Questions des utilisateurs sur ALVI1247FIX AYA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice ALVI1247FIX - AYA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ALVI1247FIX de la marque AYA.
MODE D'EMPLOI ALVI1247FIX AYA
Pour la méthode détaillée de chaque opération, lisez les instructions correspondantes dans le manuel d'utilisation.
| Allumer l'appareil | Presser le bouton Marche/Arrêt pour allumer l'appareil. Ouvrir la porte. | |

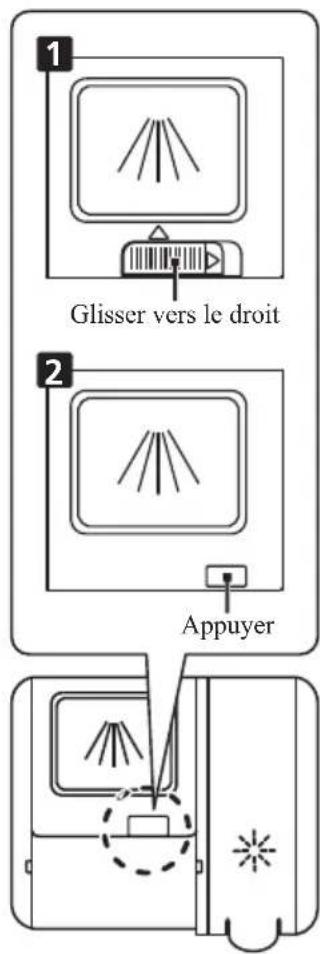

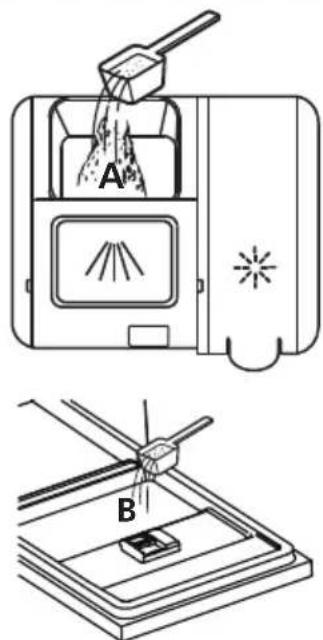

| Remplir le distributeur de détergent | Compartiment A:pour chaque cycle de lavage.Compartiment B:Pour les programmes avec un prélavage uniquement.(Lisez le manuel) |  |

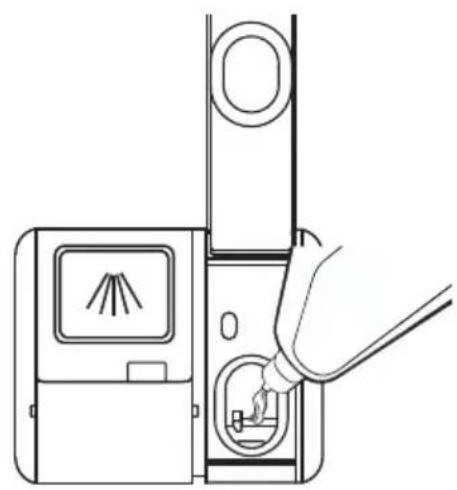

| Vérifier le niveau du liquide de rinçage | Indicateur mécanique C.Indicateur électrique sur le panneau de commande (si fourni). | |
| Vérifier le (czow) au de sel | (Pour les modèles avec le système d'adoucissant d'eau oulement)Indicateur électrique sur le panneau de commande. (Si fourni).Il n'y a pas d'indicateur d'alarme du sel sur le panneau de commande (pour certains modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur selon le nombre des cycles que le lave-vaisselle a déjà fait. |  |
| Charge paniers | ||
| Sélecturer un programme | Journez la poignée pour sélectionner le programme désiré.Voir la section intitulée "Instructions de fonctionnement" | |
| Mise en marche du lave-vaisselle | Fermez la porte, ouvrir le robinet d'eau. Presser le bouton Départ/Reset. La machine commencera à fonctionner après 10 secondes. | |

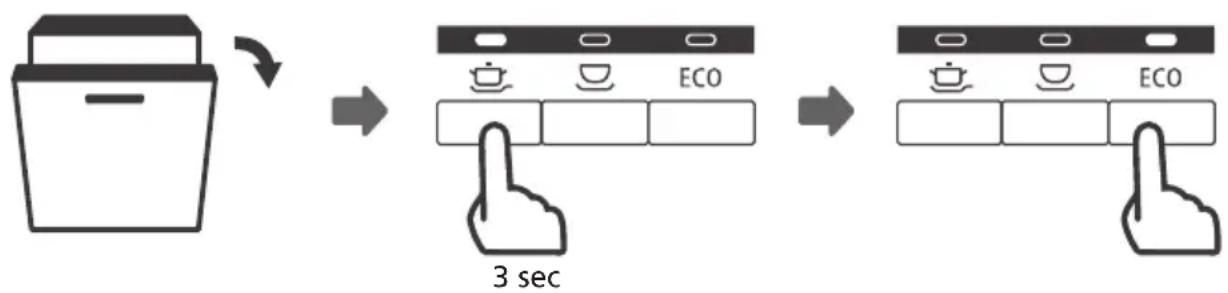

| Changement du programme | Le cycle de lavage peut être modifié uniquement s'il a fonctionné durant une courte période. Sinon, le détergent pourrait être déjà dispensé et l'eau drainée. Dans ce cas, le distributeur doit être rempli encore une fois.Pressez le bouton Départ/Reset pendant plus de 3 secondes pour annuler le programme sélectionnéSélectionnez un nouveau programme.Redémarrez le lave-vaisselle. | AVERTISSEMENTOuvrir la porte avec précautionLa vapeur chaude peut s'échapper lorsque la porte est ouverte! |
| Ajouter les produits publiés dans le lave-vaisselle | Appuyez sur le bouton Start/Reset pour arrêter le lave-vaisselle.Atteindre que les bras vaporisateurs s'arrêtent pour ouvrir la porteAjoutez les plats oubliésFermez la porte, le lave-vaisselle fonctionnera à nouveau dans 10 secondes.. | |
| Si l'appareil s'est éteint pendant un de lavage. | i l'appareil s'est éteint pendant un cycle de lavage, lors du démarrage, re-sélectionner cycle de lavage et remettez le lave-vaisselle en marche. | |
| Eteinde appareil | orsque le cycle de lavage est terminé, la sirène du lave-vaisselle retentira 8 fois, dis s'arrêtera. Eteindre l'appareil en appuyant sur le bouton Marche/Arrêt. | |
| Arrêter l'euro de robinet. Décharge les paniers | Avertissement : attendre quelques minutes (environ 15) avant de décharger le lave-vaisselle pour ne pas retirer les plats et les ustensiles lorsqu'ils sont encore chauds et qu'ils sont faciles à casser. Ils sécheront aussi plus rapidement. Pour décharger, commencer par le panier inférieur. | |
Sommaire
- CONSIGNES DE SÉCURITÉ IMPORTANTES....2
- APERCU DU PRODUIT....8
- CONSIGNES D'INSTALLATION....9 4. CHARGEMENT DES PANIERS CONFORMEMENT À L NORME EN60436....17
- UTILISATION DE VOTRE LAVE-VAISSELLE....19
- GUIDE D'UTILISATION RAPIDE....30 7. PROGRAMMATION DU LAVE-VAISSELLE....31
- ENTRETIEN ET NETTOYAGE....34 9. CODES D'ERREUR....38
- GUIDE DE DÉ PANNAGE....39 11. DONN ES TECHNIQUES....42 12. ENLEVEMENT DES APPAREILS MENAGES USAGES....43
Remarque:
Le fabricant, poursuivant une politique constante de développement et d'amélioration du produit, peut effectuer des modifications sans avis préalable.
Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure.

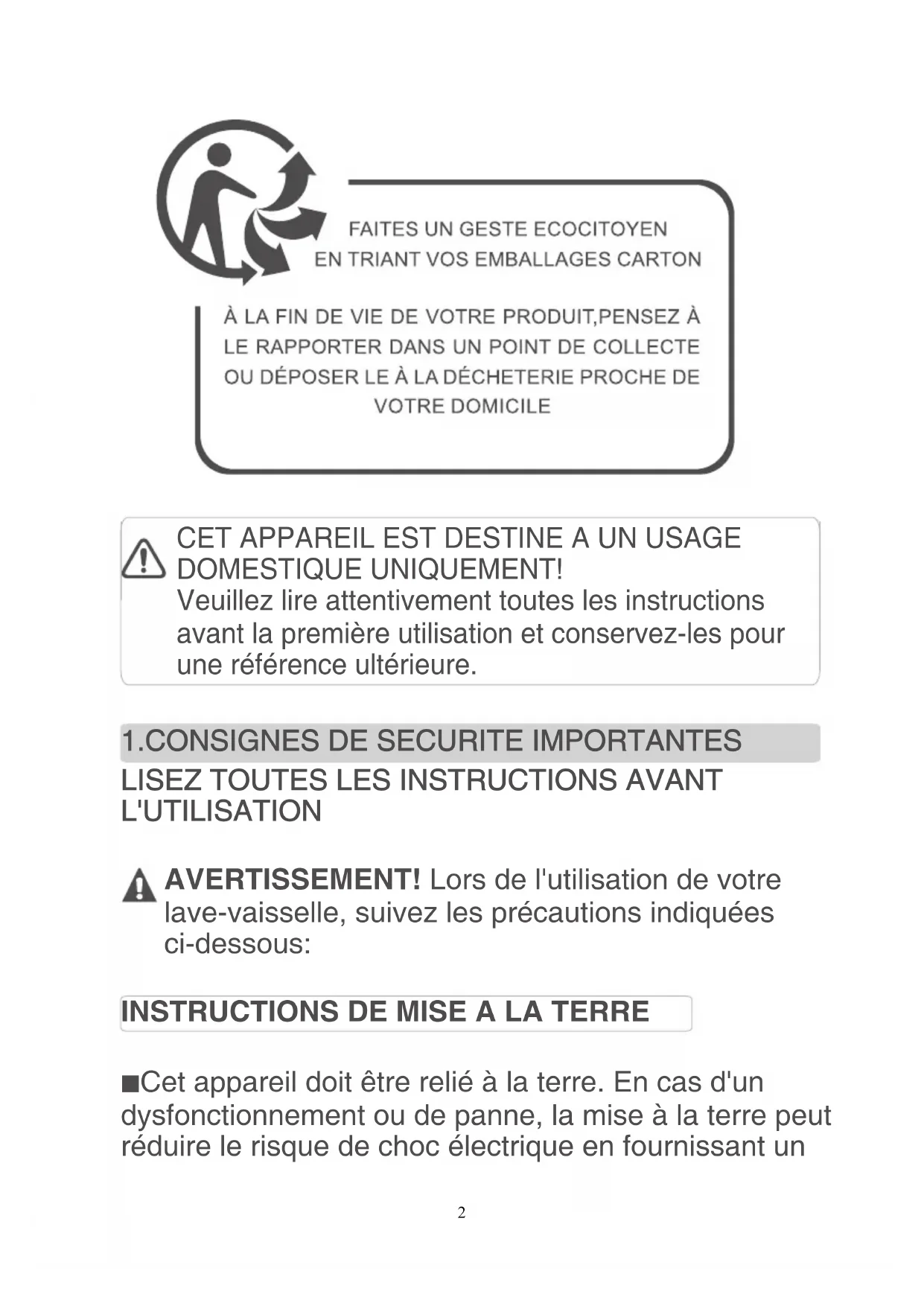

- CONSIGNES DE SÉCURITÉ IMPORTANTES LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION
AVERTISSEMENT! Lors de l'utilisation de votre lave-vaisselle, suivez les précautions indiquées ci-dessous:
Instructions de mise à TERRE
■Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre peut réduire le risque de choc électrique en fournissant un
chemin de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon d'alimentation comportant un conducteur à la terre et d'une prise de « terre ».
■La fiche doit être branchée à une prise de courant appropriée qui est installée et reliée à la terre conformément à tous les décrets et codes locaux. ■La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. ■En ce qui concerne les informations détaillées sur la méthode de l'installation et toutes les dimensions nécessaires, référez-vous dans la section "CONSIGNES D'INSTALLATION" en pages 9-16.
Avertissement!
Une connexion impropre du conducteur de « terre » peut causer le risque de choc électrique. Vérifiez avec un électricien ou une personne qualifiée si vous n'êtes pas sûr que l'appareil soit relié à la terre correctement. Ne modifiez pas la fiche fournie avec l'appareil; si elle ne convient pas à votre prise de courant, installez une prise de courant adaptée par un électricien qualifié.
Avertissement! utilisation correcte
- Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants
ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
■Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte ou sur un compartiment roulant du lave-vaisselle. ■Ne touchez pas l'élément chauffant pendant ou immédiatement après l'utilisation. (Cette instruction s'applique seulement à des machines avec un élément chauffant visible.) ■Ne faites pas fonctionner votre lave-vaisselle avant que tous les paniers ne soient correctement positionnés. Ouvrez très soigneusement la porte si le lave-vaisselle est en marche car des éclaboussures d'eau pourraient se produire. ■Ne placez aucun objet lourd sur la porte lorsqu'elle est ouverte car l'appareil pourrait basculer en avant. ■Lorsque vous chargez les éléments à laver :
1) Positionnez correctement les éléments tranchants afin qu'ils n'endommagent pas le scellé de la porte. Positionnez les couteaux pointus avec les poignées en haut pour éviter le risque de vous blesser.
2) MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
3) En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous à la section "CHARGEMENT DES PANIERS CONFORMÉMENT À L'ANNORME EN60436" en pages 17-18.
■Lors de l'utilisation de votre lave-vaisselle, vous devez éviter que les éléments en plastique soient en contact avec l'élément chauffant. (Cette instruction s'applique à des machines avec un élément chauffant visible.)
■Vérifiez que le compartiment du détergent soit vide une fois que le cycle de lavage est terminé.
■Ne lavez pas les éléments en plastique sauf s’ils comportent une indication qu’ils peuvent être lavés au lave-vaisselle ou une mention équivalente. Pour les éléments en plastique ne comportant aucune indication, vérifiez les recommandations du fabricant.
■Utilisez seulement un détergent et des additifs de rinçage conçus pour un lave-vaisselle automatique.
■N'utilisez jamais de savon, de lessive pour le s vêtements ou du liquide vaisselle dans votre lave-vaisselle.
■Gardez le détergent et le liquide de rinçage hors de portée des enfants. Gardez les enfants éloignés de la porte du lave-vaisselle lorsqu'elle est ouverte car il pourrait y rester du détergent à l'intérieur.
■Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
- les fermes;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
- les environnements de type chambres d'hôtes.
■Les détergents de lave-vaisselle sont fortement alcalins, ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et gardez les enfants éloignés lorsque la porte du lave-vaisselle est ouverte.
■Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
■Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
■Veuillez jeter les matériaux d'emballage dans un endroit adapté. Assurez-vous de retirer la porte avant la mise au rebut de l'appareil.
■Utilisez le lave-vaisselle seulement pour la fonction à laquelle il est destiné. Cette machine est conçue pour une utilisation domestique normale et à l'intérieur.
■Durant l'installation, assurez-vous que le câble d'alimentation ne soit pas endommagé, plié ou coincé et il doit être toujours accessible.
Ne jouez pas avec les boutons de contrôle.
■Cet appareil doit être connecté à l'alimentation d'eau en utilisant un nouvel ensemble de tuyaux. L'ancien ensemble de tuyaux ne doit pas être réutilisé.
■Le nombre maximal de couverts à laver par c e lave-vaisselle est de12 couverts.
■La pression d'eau d'entrée maximum permise est de 1MPa.
■La pression d'eau d'entrée minimum permise est de 0.04MPa.
■Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
■Cet appareil est équipé d'une prise de terre pour vous protéger d'éventuels risques électriques et doit être branché sur une prise de courant comportant un contact de terre.
■Il est recommandé d'examiner régulièrement le câble d'alimentation pour déceler tout signe de détérioration éventuelle, et l'appareil ne doit pas être utilisé si le câble est endommagé.
LISEZ ET SUIVEZ SOIGNEUSEMENT CES INFORMATIONS DE SÉCURITÉ CONSERVEZ CES INSTRUCTIONS
Important:
Pour obtenir des performances optimales de votre lave-vaisselle, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.


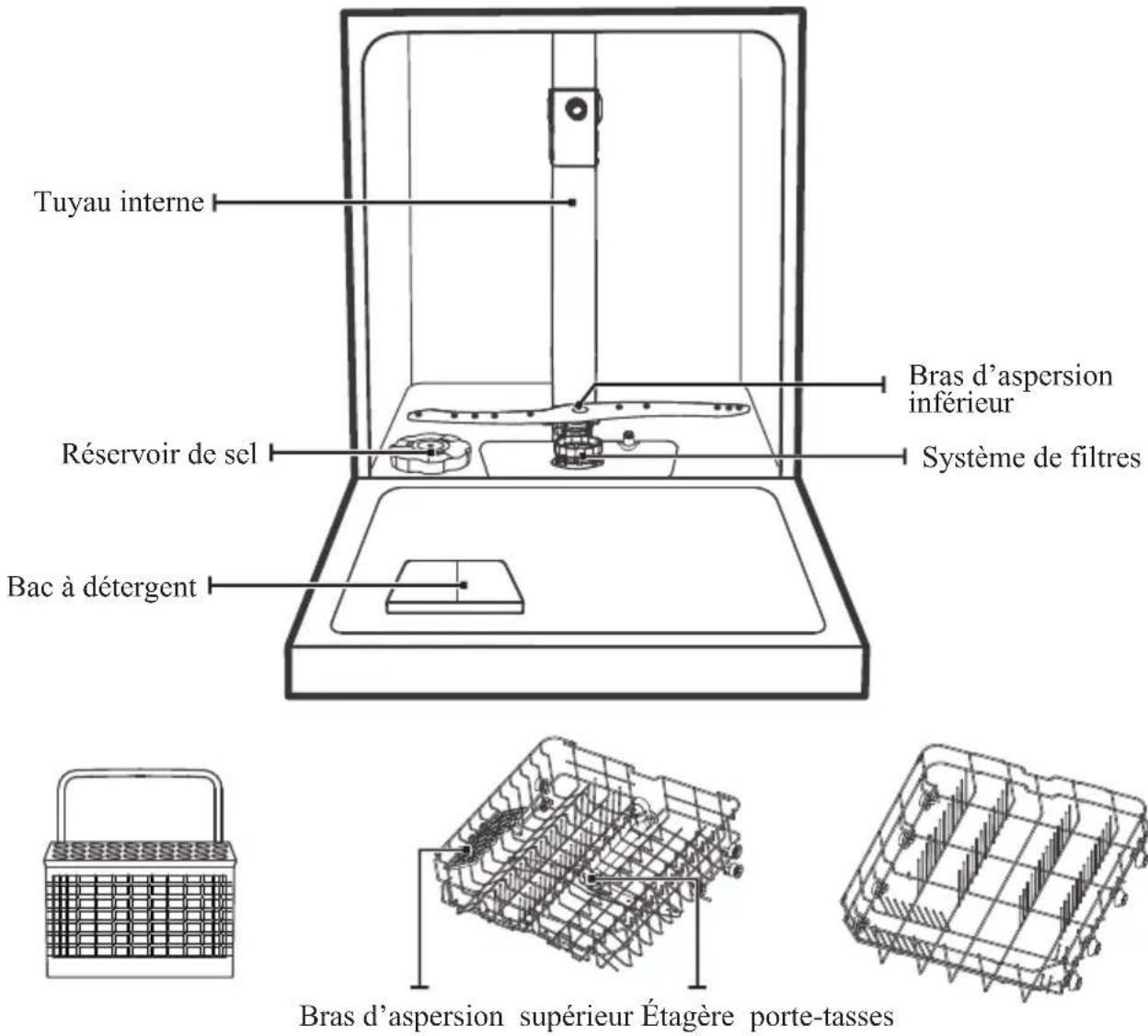

Tuyau interne Réservoir de sel Bac à détergent Bras d'aspersion inférieur Système de filtres Bras d'aspersion supérieur Étagère porte-tassesPanier à couverts Panier supérieur Panier inférieur
Remarque :
Afin d'avoir plus d'espace pour les grands objets dans le panier supérieur, rabattre en arrière le support tasse. De cette façon les grands verres peuvent être installés. Si besoin, il est aussi possible d'enlever le support.
Danger d'électrocution
Débranchez l'alimentation du secteur avant de procéder à l'installation du lave-vaisselle. Le non-respect de cette consigne peut provoquer une électrocution, voir la mort.
Attention
L'installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés.
Avertissement
Pour votre sécurité personnelle:
- N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.
- En aucune circonstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d'alimentation.
Exigences électriques
Veuillez lire les indications figurant sur la plaque signalétique pour connaître la tension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusible de 10A/13A/16A. La présence d'un fusible temporisé ou d'un disjoncteur est préconisée, de même que la présence d'un circuit d'alimentation indépendant pour cet appareil.
Raccordements électriques
Assurez-vous que la tension et la fréquence d'alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas appropriée pour la prise, remplacez la prise, plutôt que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et des brûlures.
Avant d'installer l'appareil, vérifiez que la mise à la terre est effectuée correctement.
Raccordement d'eau froide
Branchez le tuyau d'arrivée d'eau froide sur un embout fileté de 19 mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n'ont pas été utilisés pendant un certain temps, laissez l'eau couler pour vérifier que l'eau est propre. Cette précaution est nécessaire pour éviter le blocage de l'entrée d'eau et endommager l'appareil.
tuyau d'arrivée d'eau ordinaire
tuyau d'arrivée d'eau de sécurité
Au sujet du tuyau d'arrivée d'eau de sécurité
Le tuyau d'arrivée d'eau de sécurité est à double paroi. Le système du tuyau garantit son intervention en bloquant le débit d'eau en cas de rupture du tuyau d'arrivée d'eau et lorsque l'espace d'air entre le tuyau d'arrivée d'eau et le tuyau ondulé extérieur est rempli d'eau.
Avertissement
Un tuyau fixé à une douchette peut exploser s'il est installé sur le même conduit d'alimentation en eau que le lave-vaisselle. Si votre évier en est doté, il est recommandé de déconnecter le tuyau et d'obturer le trou.
Comment raccorder le tuyau d'arrivée d'eau de sécurité
- Sortez complètement le tuyau d'arrivée d'eau hors du compartiment de stockage situé à l'arrière du lave-vaisselle.
- Serrez les vis du tuyau d'arrivée d'eau au robinet fileté de 19mm.
- Ouvrez complètement l'arrivée d'eau avant d'utiliser le lave-vaisselle.
Comment débrancher le tuyau d'arrivée d'eau de sécurité?
- Fermez l'arrivée d'eau.
- Dévissez le tuyau d'arrivée d'eau de sécurité du robinet.
Branchement des tuyaux d'évacuation
Insérez le tuyau d'évacuation d'eau dans une conduite d'évacuation, d'un diamètre d'au moins 4 cm, ou laissez couler dans l'évier. Assurez-vous que le tuyau n'est pas tordu ou plié. La hauteur du tuyau d'évacuation doit être inférieure à 1000 mm.
L'extrémité ouverte du tuyau ne doit pas être submergée dans l'eau pour éviter les reflux.
Veuillez bien fixer le tuyau d'évacuation en position A ou en position B.
Si l'évier est placé à une hauteur de 1 m du sol, il n'est pas possible de vider l'excès d'eau des tuyaux directement dans l'évier. Il sera dans ce cas nécessaire de recueillir l'eau dans un bol ou tout autre récipient approprié situé à l'extérieur et à une hauteur inférieure à celle de l'évier.
Évacuation de l'eau
Raccordez le tuyau d'évacuation. Vérifiez qu’il est installé correctement pour éviter toute fuite éventuelle. Veillez à ce que le tuyau d’évacuation d’eau ne soit pas plié ou écrasé.
Rallonge de tuyau
Si vous avez besoin d'une rallonge de tuyau, veillez à utiliser un tuyau d'évacuation du même type.
Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle.
Raccordement au siphon
Le branchement d'évacuation doit être à une hauteur inférieure à
100 cm (maximum) au-dessus du fond du lave-vaisselle. Le tuyau d'évacuation doit être bien fixé en place.
Mise en place de l'appareil
Placez le lave-vaisselle dans la position désirée. Sa face arrière doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côté droit soit sur le côté gauche pour faciliter une installation correcte.

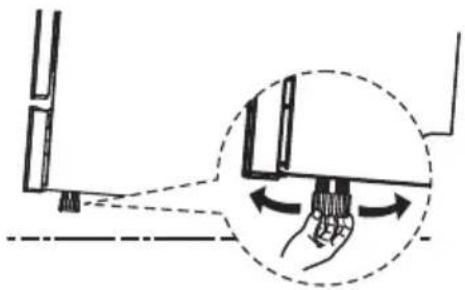

Nivellement de l'appareil
Une fois que l'appareil est en position de nivellement, vous pouvez modifier la hauteur du lave-vaisselle en ajustant le niveau de vissage des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.
Uniquement pour le lave-vaisselle pose libre.

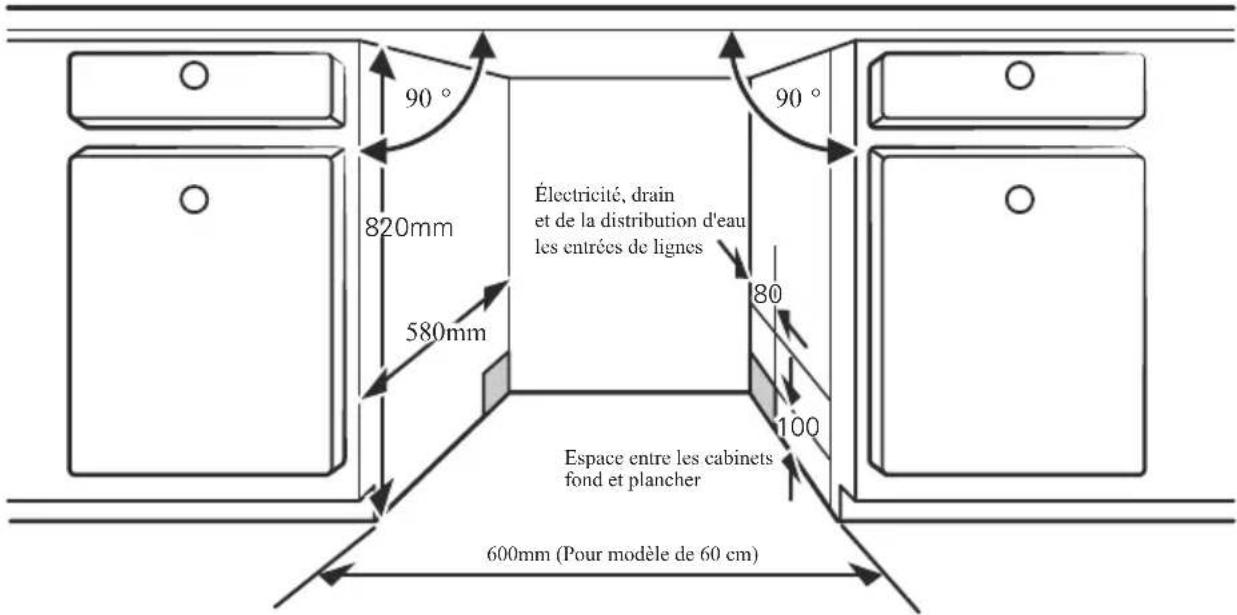

Étape 1. choisir le meilleur emplacement pour le lave-vaisselle
La position d'installation du lave-vaisselle doit être proche de l'entrée et des tuyaux de vidange et du cordon d'alimentation existants.
Illustrations des dimensions de l'armoire et de la position d'installation du lave-vaisselle.
- Moins de 5 mm entre le haut du lave-vaisselle et l'armoire et la porte extérieure alignée sur l'armoire.
Remarque :
Selon l'endroit où se trouve votre prise électrique, vous devrez peut-être découper un trou dans le côté opposé de l'armoire.
Étape 2. dimensions et installation du panneau esthétique
Le panneau de bois esthétique a pu être traité selon les plans d'installation.

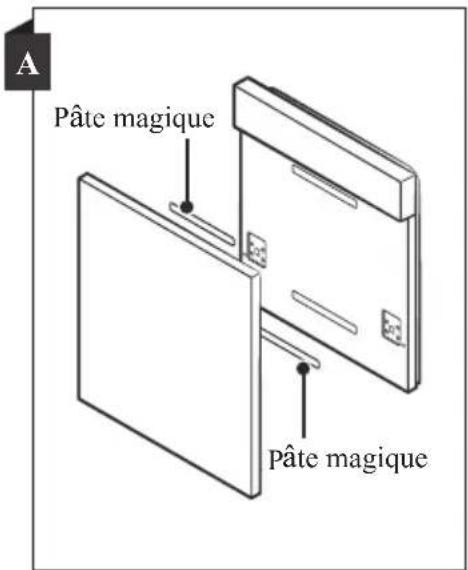

Modèle semi-intégré
Pâte magique A et pâte magique B disjointes, pâte magique A sur le panneau esthétique en bois et pâte magique feutrée B de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons (voir figure B).
Installez le crochet sur le panneau en bois esthétique et insérez le crochet dans la fente de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons (voir figure B).
Étape 3. réglage de la tension du ressort de porte
- Les ressorts de porte sont réglés à l'usine à la tension appropriée pour la porte extérieure. Si des panneaux de bois esthétiques sont installés, vous devrez ajuster la tension des ressorts de porte. Faites tourner la vis de réglage pour que l'ajusteur tende ou détende le câble d'acier.
- La tension du ressort de la porte est correcte lorsque la porte reste horizontale en position d'ouverture complète, mais qu'elle se ferme avec un léger soulèvement du doigt.
Étape 4. étapes d'installation du lave-vaisselle
Veuillez vous référer aux étapes d'installation spécifiées dans les plans d'installation.
- Fixez la bande de condensation sous la surface de travail de l'armoire. Veuillez
- Branchez le tuyau d'arrivée sur l'alimentation en eau froide.
- Branchez le tuyau de vidange.
- Branchez le cordon d'alimentation.
- Mettez le lave-vaisselle en place. (Étape 4)
- tournevis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau. (Étape 5 à Étape 6)
- Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étape 7 à l'étape 10)
- Ajustez la tension des ressorts de porte en utilisant une clé Allen qui tourne dans le sens des aiguilles d'une montre pour serrer les ressorts de porte gauche et droit. Si vous ne le faites pas, vous risquez d'endommager votre lave-vaisselle. (Étape 11)
- Le lave-vaisselle doit être fixé en place. Fixez le côté avec des vis.


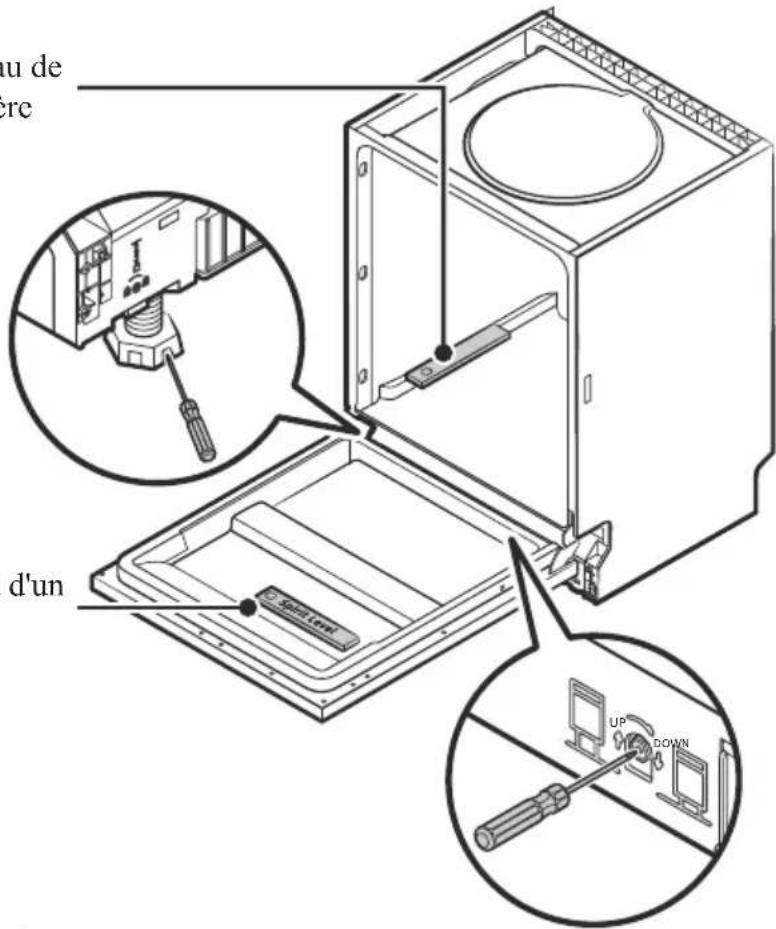

9Étape 5. mise à niveau du lave-vaisselle
Le lave-vaisselle doit être de niveau pour permettre le bon fonctionnement du panier à vaisselle et la bonne performance de lavage.
- Placez un niveau à bulle sur la porte et le rail du panier à l’intérieur de la cuve, comme indiqué, pour vérifier que le lave-vaisselle est de niveau.
- Mettez le lave-vaisselle à niveau en réglant individuellement les trois pieds de nivellement.
- Lorsque vous mettez le lave-vaisselle à niveau, veillez à ce qu'il ne se renverse pas.
vérifier le niveau de l'avant à l'arrière
vérifier le niveau d'un côté à l'autre
Remarque :
La hauteur maximale de réglage des pieds est de 50 mm.

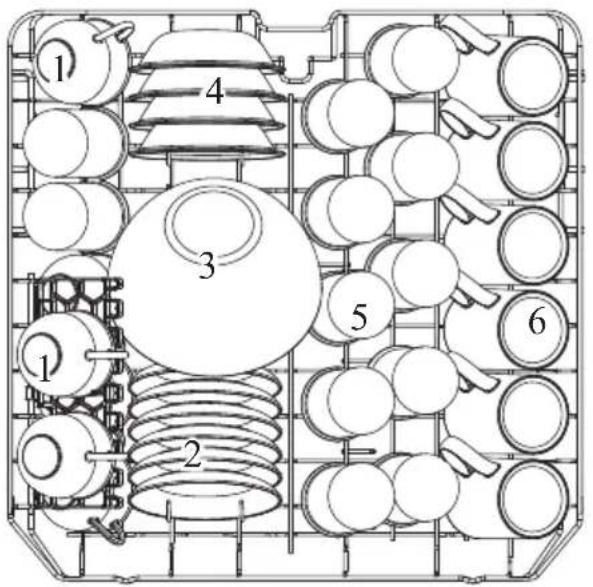

1. Panier supérieur :
| Numéro | Élément |
| 1 | Tasses |
| 2 | Soucoupes |
| 3 | Bols en verres |
| 4 | Bols à dessert |
| 5 | Verres |
| 6 | Mugs |

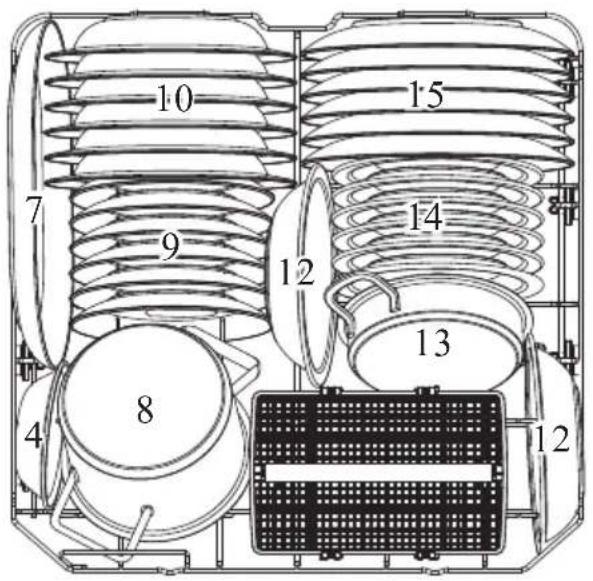

2. Panier inférieur:
| 7 | Assiettesovales |
| 8 | Petit pot |
| 9 | Assiettes à dessert |
| 10 | Assiettes à soupe |
| 11 | Panier à couverts |
| 12 | Bols en mélamine |
| 13 | Pot au four |
| 14 | Assiettes à dessert en mélamine |
| 15 | Assiettes à dîner |

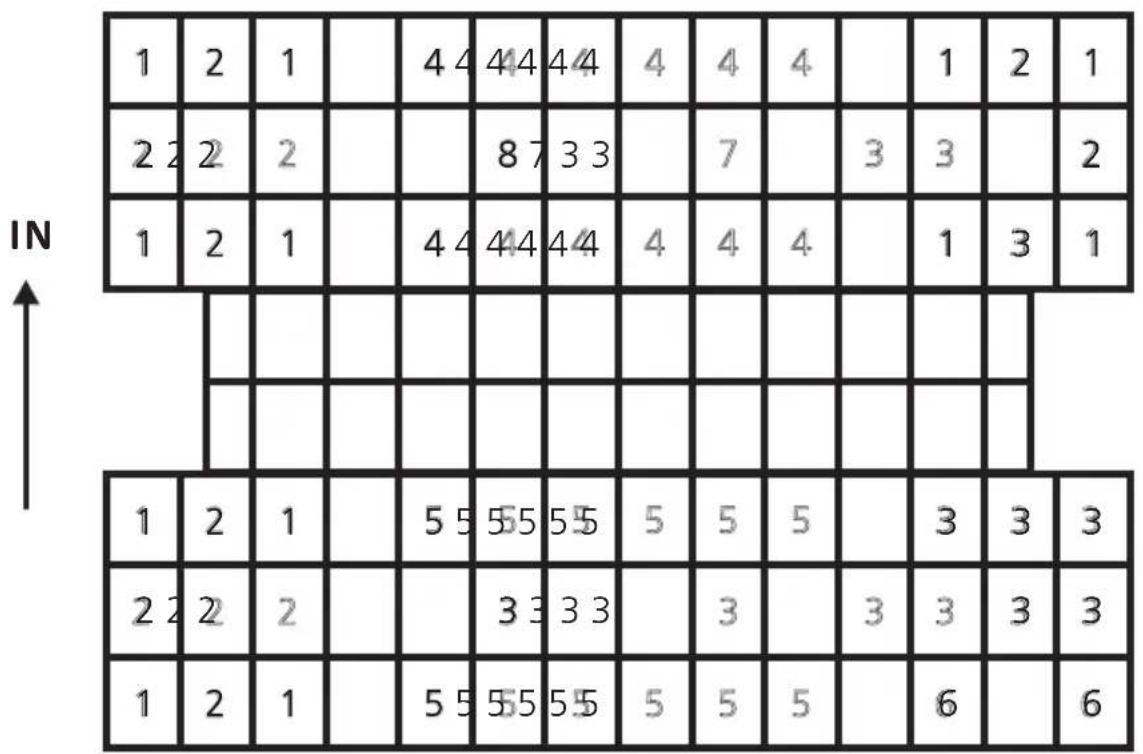

3. Panier à couverts:
other
IN | Row | 1 | 2 | 1 | 4 | 4 | 4 | 4 | 4 | 4 | 1 | 2 | 1 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | IN | 2 | 2 | 2 | 8 | 7 | 3 | 3 | 3 | 3 | 2 | 2 | 2 | | IN | 1 | 2 | 1 | 4 | 4 | 4 | 4 | 4 | 4 | 1 | 3 | 1 | | IN | 1 | 2 | 1 | 5 | 5 | 5 | 5 | 5 | 5 | 3 | 3 | 3 | | IN | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | | IN | 1 | 2 | 1 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | The values in the table represent the integers between integers. The row labels are the indices of the row (e.g., 'IN') and column labels are the row numbers (e.g., '1').
de comparabilité conformément à la norme EN60436
Capacité : 12 couverts
Position du panier inférieur : position inférieure
Programme : ÉCO
Réglage du produit de rinçage : MAX
Réglage de l'adoucissant : H3
| Numéro | Élément |
| 1 | Cuillères à soupe |
| 2 | Fourchettes |
| 3 | Couteaux |
| 4 | Cuillères à café |
| 5 | Cuillère à dessert |
| 6 | Cuillères de service |
| 7 | Fourchettes à servir |
| 8 | Louches |
Fonctionnement du bandeau de commande
| 1 Marche | Appuyer sur ce bouton pour allumer l'appareil. |
| 2 Progammes |  IntensifLes objets très sales, y compris les casseroles et les poêles.Avec de la nourriture séchée. UniverselPour les charges normalement souillées, comme les casseroles,les assiettes, les verres et les poêles légèrement souillés.ECO ECO C'est le programme standard qui convient aux chargesnormalement souillées, comme les casseroles, les assiettes,les verres et les poêles légèrement souillés. Il s'agit duprogramme le plus efficace en termes de consommationcombiné e d'é nergie et d'eau, et qu'il est utilisé pœuvaluer laconformité avec la lé gislation européen sur l'é coconception. |
| 2 Progammes |  90 minPour les charges normalement sales qui né cessitent un lavage rapide. RapidUn lavage plus court pour les chargements légèrement souillés qui n'ont pas besoin d'être séchés. |
| 3 Séchage supplémentaire | Appuyez sur ce bouton pour améliorer l'efficacité du séchage.(Il ne peut êtreutilisé avec Intensif, Universel, ECO et 90 min.) |
| 4 Demi-charge | Cette option est utile lorsque vous n'avez que 6 couverts complets au maximum à laver. Cela permet de diminuer la consommation d'eau et d'énergie lors du cycle. (Cette option ne fonctionne qu'avec les programmes Intensif, Universel, ECO, 90 min.) |
| 5 Départ différé | Appuyer sur cette touche pour régler la durée du délai (3h/6h/9h). |
Afficheur
| 6 Indicateurs d'alerte |  Aide de rinçageSi l'indicateur “ ✝” est allumé, cela signifie que le niveau du lave-vaisselle est bas sur l'aide au rinçage du lave-vaisselle et nécessite une recharge.[225T]SelSi l'indicateur “ ⇌ ” est allumé, cela signifie que le lave-vaisselle est faible teneur en sel de lave-vaisselle et doit être rempli à nouveau. |
• Adoucisseur d'eau
L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadran de dureté de l'eau.
L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de
l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil.
Plus il y a de minéraux, plus votre eau est dure.
L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau de votre région. L'autorité locale en charge de la distribution de l'eau peut vous donner des conseils sur la dureté de l'eau dans votre région.
Réglage de la consommation de sel
Le lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel.
Veuillez suivre les étapes ci-après pour régler la consommation de sel:
- Mettez l'appareil sous tension.
- Appuyez sur le bouton Départ/Pause pendant plus de 5 secondes pour démarrer la fonction de réglage de l'adoucisseur d'eau dans les 60 secondes suivant la mise sous tension de l'appareil.
- Appuyez sur le bouton Départ/Pause pour choisir le réglage adapté à votre région. L'ordre de modification des réglages est le suivant:
$$ \mathrm{H} 1 \rightarrow \mathrm{H} 2 \rightarrow \mathrm{H} 3 \rightarrow \mathrm{H} 4 \rightarrow \mathrm{H} 5 \rightarrow \mathrm{H} 6. $$
- Appuyez sur le bouton Marche/Arrêt pour quitter le mode de réglage.
| DURETÉ DE L'EAU | Degré de l'adoucisseur d'eau | Consommation de sel (gramme/cycle) | |||
| Allemand: dH | Français: fH | Britannique: Clarke | Mmol/l | ||
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0.94 | H1> Indicateur RAPIDE flashe | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1.0 - 2.0 | H2 > Indicateur 90mns flashe | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2.1 - 3.0 | H3>Indicateur 90mns,RAPIDE flashe | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3.1 - 4.0 | H4 > Indicateur ECOflashe | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4.1 - 6.0 | H5>Indicateur ECO,RAPIDEflashe | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6.1 - 9.8 | H6 > Indicateur 90mns, ECO flashe | 60 |
Le réglage d'usine : H3
Contactez votre service local de distribution d'eau pour obtenir les informations relatives au degré de dureté d'eau.
Pour plus de renseignements, veuillez consulter la section « Remplissage du sel dans l'adoucisseur ».
Remarque:
Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer cette section.
Adoucisseur d'eau
La dureté de l'eau varie d'une zone à une autre. Si vous utilisez de l'eau dure dans le lave-vaisselle, des dépôts se forment sur la vaisselle et les ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécialement conçu pour éliminer le calcaire et les minéraux de l'eau.
Préparation et chargement de la vaisselle
- Privilégiez l'achat d'ustensiles portant la mention « lavable au lave-vaisselle ».
- Pour les ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
- Ne retirez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme pour éviter tout risque d'endommagement.
Ne sont pas compatibles
• Couverts à anse en bois, en porcelaine ou en nacre - Objets en plastique qui ne résistent pas à la chaleur - Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures - Couverts ou plats avec colle - Éléments en étain ou en cuivre - Verres en cristal - Objets en acier pouvant rouiller - Plateaux en bois - Objets en fibres synthétiques
Sont compatibles mais avec éventuels impacts à long terme
- Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
- Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
- Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle
Recommandations pour le chargement du lave-vaisselle
Grattez les grandes quantités de résidus d'aliments. Faites ramollir les résidus d'aliments brûlés dans vos poêles et casseroles. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante.
Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes.
Placez les objets dans le lave-vaisselle de la manière suivante:
- Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas.
- Les articles incurvés ou encastrés doivent être disposés en biais pour que l'eau puisse s'écouler.
- Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas basculer.
- Tous les ustensiles sont positionnés de façon à permettre la libre rotation des bras d'aspersion durant le lavage.
- Disposez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas, pour éviter une accumulation d'eau dans le récipient ou la base profonde.
- Les plats et les éléments de couvert ne doivent pas être posés l'un dans l'autre ou couchés les uns sur les autres. • Pour éviter tout dommage, les verres ne doivent pas se toucher.
- Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé.
- Les couteaux à longue lame rangés en position verticale constituent un danger potentiel !
- Les éléments de couvert longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.
- Veuillez éviter de surcharger votre lave-vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable.
Remarque :
Vous ne devez pas laver les articles de très petite taille dans le lave-vaisselle, car ils pourraient facilement tomber du panier.
Retrait de la vaisselle!
Pour éviter l'écoulement d'eau du panier supérieur vers le panier inférieur, nous vous recommandons de vider le panier inférieur avant le panier supérieur.
Avertissement
La vaisselle peut être chaude ! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement.
Chargement du panier supérieur
Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (à condition qu'elles ne soient pas trop sales). Positionnez les plats et ustensiles de cuisine de façon à empêcher leur déplacement par la pulvérisation d'eau.
Chargement du panier inférieur
Nous vous suggérons de placer de gros articles et les articles les plus difficiles à nettoyer dans le panier inférieur. Il s'agit des marmites, des casseroles, des couvercles, des plats et bols de service, comme l'illustre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur.
Le diamètre maximal conseillé pour les plats placés devant le distributeur de détergent est de 19 cm, ceci pour ne pas bloquer son ouverture.
Chargement du panier à couverts
Les couverts doivent être placés correctement dans le porte-couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboîtent pas les uns dans les autres, cela peut conduire à de mauvais résultats de lavage.
Avertissement
Ne laissez aucun article déborder à travers la partie inférieure.
Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas!
Pour un meilleur résultat de lavage, veuillez charger les paniers conformément aux indications du chapitre « Chargement des paniers »
Rôle du produit de rinçage et du détergent
Le produit de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l'eau de mieux s'écouler des plats. Votre lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.
Avertissement
Utilisez uniquement les produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d'autres substances (par ex. liquide vaisselle). Ils peuvent endommager l'appareil.
Intervalle de remplissage du distributeur de liquide de rinçage
La régularité du remplissage du distributeur dépend de la fréquence de lavage de la vaisselle et du réglage du produit de rinçage utilisé.
- L'indicateur de faible niveau de produit de rinçage (※) s'allume lorsque plus de produit de rinçage est nécessaire.
- Ne remplissez pas excessivement le distributeur de produit de rinçage.
Rôle du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et à la distribution de toute la saleté du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.
Avertissement
• Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave-vaisselles. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédié juste avant le démarrage du cycle de lavage.
Les détergents pour lave-vaisselle sont corrosifs! Tenez le détergent pour lave-vaisselle hors de la portée des enfants.
• Remplissage du réservoir du liquide de rinçage
1 Retirez le bouchon du réservoir de rinçage en soulevant la poignée.
3 Fermez le bouchon après le remplissage.
2 Versez le produit de rinçage dans le distributeur en veillant à ne pas trop remplir.
Réglage du réservoir du liquide de rinçage
Pour obtenir une meilleure performance de séchage avec une aide au rinçage limitée, le lave-vaisselle est conçu pour ajuster la consommation par l'utilisateur. Suivez les étapes ci-dessous.
- Ouvrez la porte et allumez l'appareil.
- Dans les 60 secondes qui suivent l'étape 1, appuyez sur le bouton Rapid plus de 5 secondes, et appuyez ensuite sur le bouton "Delay" pour entrer le modèle de l'ensemble, l'indication de l'aide au rinçage clignote à la fréquence de 1 Hz.
- Appuyez sur le bouton "Rapid" pour sélectionner le mode approprié en fonction de vos habitudes d'utilisation, les modes changent dans l'ordre suivant : D1->D2->D3->D4->D5->D1. Plus le chiffre est élevé, plus le lave-vaisselle utilise d'aide au rinçage.
- Sans opération dans 5 secondes ou appuyez sur le bouton Power pour terminer l'installation et quitter le mode d'installation.
| Position du sélecteurNiveau de p | |
| D1 | Lumière Rapide flashe |
| D2 | Lumière 90min flashe |
| D3 | Lumière 90min et Rapide flashe |
| D4 | Lumière Eco flashe |
| D5 | Lumière Eco et Rapide flashe |
- Remplissage du distributeur de détergent
- Ouvrez le capuchon en faisant glisser le loquet de libération.
- Ouvrez le capuchon en appuyant sur le loquet de libération.
2 Ajoutez du détergent dans la plus grande cavité (A) pour le cycle de lavage principal. Pour un meilleur résultat de nettoyage, surtout si vous avez des articles très sales, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire s'activera pendant la phase de prélavage.
3 Fermez le volet en le faisant glisser vers l'avant, puis en appuyant dessus.
Remarque :
- Notez que le réglage peut varier selon l'encrassement de l'eau.
- Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

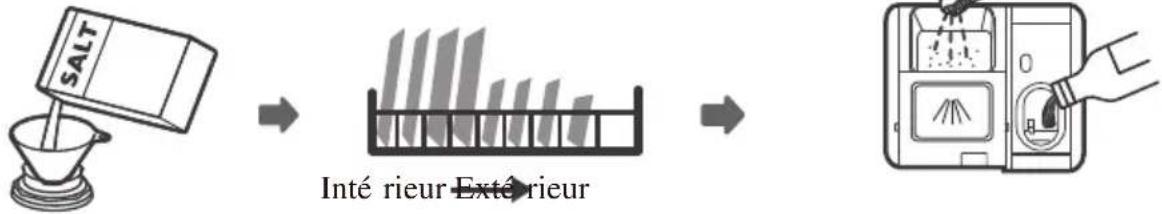

Avant l'utilisation de votre lave-vaisselle :
- Ajustez l'adoucisseur d'eau
- Ajoutez du sel dans l'adoucisseur
- Remplissez les paniers
- Ajoutez le détergent
Veuillez consulter la section « Adoucisseur d'eau » si vous avez besoin d'ajuster l'adoucisseur d'eau.
Remarque :
Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer ce chapitre.
Utilisez toujours du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit:
Avertissement
• Utilisez uniquement du sel conçu spécialement pour le lave-vaisselle!
Tous les autres types de sels non spécifiquement conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pourraient endommager l'adoucisseur d'eau. En cas de dommages causés par l'utilisation d'un sel de type incorrect, le fabricant n'assumera aucune garantie ni responsabilité pour les dommages causés.
• Ajoutez du sel uniquement avant de démarrer l'un des programmes de lavage.
Cela empêchera toute corrosion due à la présence de grains de sel ou d'eau salée ayant légèrement débordé au fond de l'appareil, ce qui peut provoquer de la corrosion.
Veuillez suivre les étapes suivantes pour ajouter le sel de lave-vaisselle:
- Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir.
- Placez le bout de l'entonnoir (fourni) dans l'orifice et versez 1,5 kg de sel environ.
- Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
- Une fois le réservoir rempli, revissez fermement le bouchon.
- Le voyant d'avertissement du niveau de sel s'éteindra une fois le réservoir rempli de sel.
- Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être démarré (nous conseillons d'utiliser un programme court).
Autrement, le système de filtrage, la pompe ou d'autres pièces importantes de la machine pourraient être endommagées par l'eau salée. Ceci ne serait pas couvert par la garantie.
Remarque :
- Le réservoir de sel ne doit être rempli que lorsque voyant ( ⇌ ) signalant qu'il n'y a plus de sel s'allume sur le panneau de commande. Il se peut que le voyant reste allumé un certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissolve. Si votre lave-vaisselle ne comporte pas de voyant d'avertissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir à peu près à quel moment vous devez remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.
- Si le sel a un peu débordé lors du remplissage, lancez un programme court ou de rinçage pour éliminer l'excès de sel.
GUIDE d'utilisation RAPIDE
Pour connaître le mode d'emploi en détail, veuillez lire le contenu correspondant dans le manuel d'utilisation.
1 Installation du lave-vaisselle
(Veuillez consulter la section 5 «INSTRUCTIONSD' INSTALLATION» de la PARTIE I : version générique.)
2 Élimination de gros résidus sur les couverts
4 Chargement du distributeur
5 Sélection d'un programme et fonctionnement du lave-vaisselle
Tableau de cycle de lavage
Le tableau ci-dessous indique les programmes qui conviennent le mieux aux niveaux de résidus alimentaires et la quantité de détergent nécessaire.
On y trouve également diverses informations sur les programmes.
(●) indique la nécessité d'ajouter le liquide de rinçage dans le distributeur de liquide de rinçage.
| Programme | Description du cycle | Détergent de prélavage/lavage | Durée de fonctionnement (min) | Énergie (kWh) | Eau (L) | Liquide de rinçage |
 Intensif | Prélavage (50 °C)Lavage (65°C)RinçageRinçageRinçage (65 °CSéchage) | 4/16g(1 ou 2 pieces) | 205 | 1.621 | 17.8 | ● |
 Universel | Prélavage (45 °C)Lavage (55°C)RinçageRinçage (65 °CSéchage) | 4/16g(1 ou 2 pieces) | 175 1.302 14.2 | ● | ||
 (*EN 60436) | PrélavageLavage (45°C)Rinçage (60°C)Séchage | 4/16g(1 ou 2 pieces) | 230 0.923 | 11.0 | ● | |
 90 min | Lavage (60°C)RinçageRinçage (65 °CSéchage) | 20g(1 piece) | 90 1.350 11.5 | ● | ||
| [4x8W]Rapid | Lavage (50°C)RinçageRinçage (45 °C) | 20g(1 ou 2 pieces) | 30 0.751 11.2 | ○ |
Remarque :
EN 60436 : Ce programme est le cycle de test. Informations pour le test de comparabilité conformément à la norme EN 60436.
Démarrage du cycle de lavage
- Sortez les paniers inférieur et supérieur, chargez la vaisselle et remettez-les. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
- Ajoutez le détergent.
- Branchez la fiche à la prise. Pour des informations relatives à l'alimentation électrique, référez-vous à la dernière page « Fiche produit ». Assurez-vous que l'alimentation en eau est réglée sur la pression maximale.
- Fermez la porte, et appuyez sur le bouton Alimentation pour allumer l'appareil.
- Choisissez un programme, le témoin de réponse s'allume. Puis, appuyez sur le bouton Démarrer/Pause, le lave-vaisselle démarre son cycle.
Changement du programme au cours d'un cycle
Un cycle de lavage ne peut être changé que s'il fonctionne depuis peu de temps, sinon le détergent peut déjà avoir été libéré et le lave-vaisselle peut déjà avoir drainé l'eau de lavage. Dans ce cas, vous devez redémarrer le lave-vaisselle et remplir à nouveau le distributeur de détergent. Pour redémarrer le lave-vaisselle, suivez les instructions ci-dessous :
- Ouvrez un peu la porte pour arrêter le lave-vaisselle, une fois que le bras de pulvérisation a cessé de fonctionner, vous pouvez ouvrir la porte complètement.
- Appuyez sur n'importe quel bouton de programme pendant plus de trois secondes, la machine sera en état d'attente.
- Vous pouvez modifier le programme en fonction du réglage du cycle souhaité.
Vous souhaitez ajouter un plat?
Vous pouvez ajouter un plat oublié à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous :
- Ouvrez un peu la porte pour arrêter le lavage.
- Une fois que les bras de pulvérisation ont cessé de fonctionner, vous pouvez ouvrir la porte complètement.
- Ajoutez la vaisselle oubliée.
- Fermez la porte.
- Le lave-vaisselle se remet en marche.
Il est dangereux d'ouvrir la porte du lave-vaisselle lorsqu'un cycle est en cours, la vapeur chaude pourrait vous brûler.
La porte et le joint de la porte
Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d’éliminer les dépôts alimentaires. Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côtés de la porte du lave-vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas être atteintes par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant de fermer la porte.
Le panneau de commande
Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT.
Avertissement
- N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte, car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.
- N'utilisez jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures.
Système de filtrage
Le système de filtrage à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris recueillis peuvent bloquer les filtres. Vérifiez l'état des filtres régulièrement et nettoyez-les sous l'eau du robinet si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres de la cuve de lavage.
Remarque:
Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d'aspersion peuvent différer.
Tenez le filtre dégrossissant et tournez-le dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre vers le haut et hors du lave-vaisselle.
Le microfiltre peut être retiré du bas du système de filtres. Le filtre dégrossissant peut être détaché du filtre principal en pressant légèrement les languettes sur la partie supérieure et en tirant dessus.

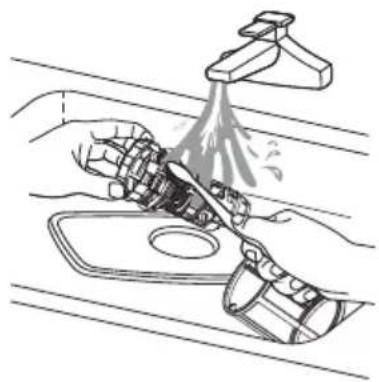

Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtre sous l'eau du robinet. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.
Assemblez les filtres dans l'ordre inverse du démontage, replacez l'insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche.
Avertissement
- Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourraient pénétrer dans le système et le bloquer.
- N'utilisez JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu'ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abîmer la vaisselle et les ustensiles.
Bras d'aspersion
Il est nécessaire de nettoyer les bras d'aspersion régulièrement pour retirer les produits chimiques présents dans l'eau dure qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à billes.
Pour nettoyer les bras d'aspersion, veuillez suivre les consignes suivantes :

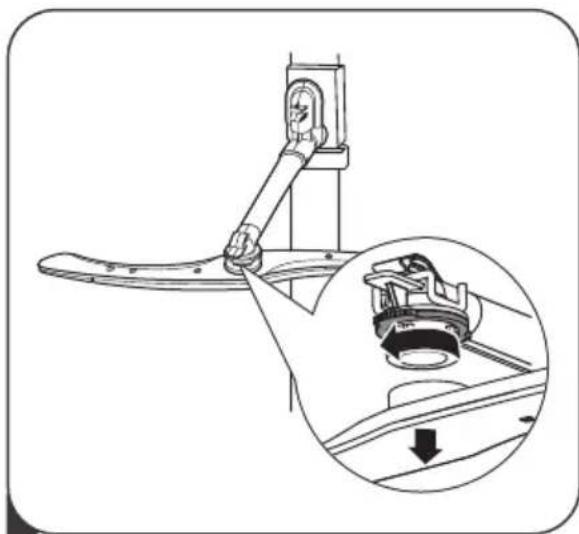

Pour démonter le bras supérieur, tenir l'écrou, faire tourner le bras dans le sens des aiguilles d'une montre et le dégager.

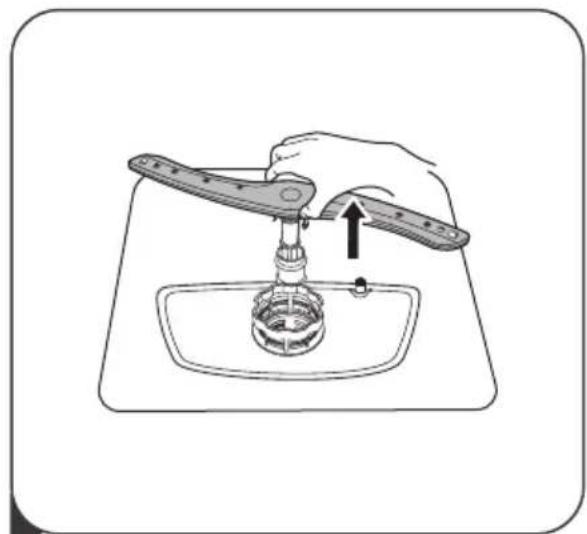

2 Pour enlever le bras d'aspersion inférieur, tirez vers le haut pour le dévisser.
3 Nettoyez les bras au savon et à l'eau chaude et utilisez une brosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés.
Précautions contre le gel
Veuillez prendre des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :
- Débranchez le courant électrique alimentant le lave-vaisselle.
- Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'arrivée d'eau.
- Évacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour récupérer l'eau).
- Rebranchez le tuyau d'arrivée d'eau sur le robinet.
- Retirez le filtre dans le fond de la cuve et retirez l'eau du puisard avec une éponge.
Après chaque lavage
Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte pour éviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.
Retrait de la fiche de la prise secteur
Débranchez toujours l'appareil avant de procéder à son nettoyage ou à son entretien.
Éviter les solvants et les produits abrasifs
N'utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l'habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l'aide d'une solution d'eau chaude savonneuse. Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l'aide d'une solution d'eau légèrement vinaigrée, ou à l'aide d'un produit de nettoyage spécial pour lave-vaisselle.
En cas de non-utilisation pendant une longue période
Il est conseillé d'effectuer un cycle complet à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte légèrement entrouverte.
Cela permettra de conserver les joints en bon état plus longtemps et empêchera toute formation d'odeurs désagréables à l'intérieur de l'appareil.
Déplacement de l'appareil
Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, couchez-le sur l'arrière.
Entretenir les joints du lave-vaisselle
L'un des facteurs pouvant provoquer l'apparition de mauvaises odeurs dans l'appareil est les résidus de nourriture incrustés dans les joints. Un nettoyage régulier à l'aide d'une éponge humidifiée évitera ce désagrément.
CODES d'erreur
En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier :
| CODES | RAISON | CAUSES POSSIBLES |
| L'indicateur 'Rapide' clignote rapidement | Arrivée d'eau top longue | Le robinet n'est pas ouvert, le tuyau est pliée, la pression d'eau est insuffisante |
| Les indicateurs '90 min' et 'Rapide' clignotent rapidement | Température de consigne non atteinte | Mauvais fonctionnement de la résistance de l'appareil |
| Le voyant 'ECO' clignote rapidement | Débordement | Des éléments de l'appareil fuient |
Avertissement
- En cas de débordement, coupez le système d'approvisionnement en eau principal avant de contacter le service après-vente.
- Si la base de la cuve contient de l'eau en raison d'un débordement ou de fuites mineures, retirez l'eau avant de remettre le lave-vaisselle en marche.
Avant de faire appel à un technicien
Consultez les tableaux présentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien.
| Problème | Causes possibles | Solution |
| Le lave-vaisselle ne marche pas | Fusible grillé ou disjoncteur enclenché. | Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tout autre appareil partageant le même circuit avec le lave-vaisselle. |
| L’alimentation électrique n’est pas activée. | Assurez-vous que le lave-vaisselle est sous tension et la porte correctement fermée.Assurez-vous que le cordon d’alimentation est correctement branché à la prise murale. | |
| La pression d’eau est basse Vérifiez que l’alimentation en eau est correctement raccordée et que l’ arrivée d’eau est ouverte. | ||
| La porte du lave-vaisselle n’est pas correctement fermée. | Assurez-vous d’avoir fermé la porte entièrement. | |
| L’eau n’est pas correctement vidangée du lave-vaisselle | Tuyau de vidange plié ou coincé. | Vérifiez le tuyau de vidange. |
| Filtre bouché. | Vérifiez le filtre grossier. | |
| L’évier de cuisine est bouché. Vérifiez l’évier de cuisine pour vous assurer qu’il se vide correctement. Lorsque l’évier de cuisine est bouché, il est nécessaire de contacter un plombier plutôt qu’un agent de service. | ||
| Présence de mousse dans la cuve | Détergent inapproprié. | Utilisez uniquement un détergent spécial lave-vaisselle pour éviter la formation de mousse.Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s’évaporer. Ajoutez environ 3.5 litres d’eau froide au fond du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez un cycle quelconque. Au début, le lave-vaisselle vidange l’eau. Ouvrez la porte une fois l’étape de vidange terminée et vérifiez si la mousse a disparu.Répétez l’opération si nécessaire. |
| Déversement du produit de rinçage. | Nettoyez toujours immédiatement le produit de rinçage lorsqu’il se déverse. | |
| Présence de taches à l’intérieur de la cuve | Un détergent coloré a probablement été utilisé. | Assurez-vous d’utiliser un détergent ne contenant pas de colorant. |
| Traces de film blanc sur la surface intérieure | Présence de minéraux durs dans l’eau. | Pour nettoyer la surface intérieure de l’appareil, utilisez une éponge humide imbibée de détergent spécial lave-vaisselle et portez des gants en caoutchouc. N’utilisez jamais un nettoyant autre que le détergent spécial lave-vaisselle pour éviter tout risque de formation de mousse. |
| Présence de taches de rouille sur les couverts | Les articles affectés ne sont pas résistants à la corrosion. | Évitez de laver les articles n’étant pas résistants à la corrosion dans le lave-vaisselle. |
| Un programme n’a pas été démarré après l’ajout de sel. Traces de sel incrustées lors du cycle de lavage. | Lancez toujours un programme après avoir ajouté du sel, éventuellement à vide. Ne sélectionnez pas la fonction Express (si disponible) après avoir ajouté du sel. | |
| Le couvercle de l’adoucisseur est desserré. | Vérifiez que le couvercle de l’adoucisseur est correctement fixé. | |
| Bruit de cognement dans le lave-vaisselle | Un bras d’aspersion heurte les couverts contenus dans le panier. | Arrêtez le programme et réorganisez les articles qui bloquent le mouvement du bras de lavage. |
| Bruit de cliquetis dans le lave-vaisselle | La vaisselle est en vrac dans le lave-vaisselle. | Interrompez le programme et réorganisez la vaisselle. |
| Bruit de cognement dans les conduits d’eau | Cela peut être dû à une installation sur site ou à la section transversale de la tuyauterie. | Ceci n’a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié. |
| La vaisselle n’est pas propre | La vaisselle n’a pas été correctement chargée. | Voir PARTIE II : « Préparer et charger la vaisselle ». |
| Le programme sélectionné n’était pas assez puissant. | Sélectionnez un programme plus intensif. | |
| Une quantité insuffisante de détergent a été distribuée. | Utilisez plus de détergent ou changez de détergent. | |
| Des articles bloquent le mouvement des bras de lavage. | Disposez à nouveau les articles de manière à ce que les bras pivotent librement. | |
| Le système de filtration n’est pas propre, ou n’est pas correctement installé dans la cuve du lave-vaisselle. Cela peut causer le blocage des bras de lavage. | Nettoyez/fixez correctement le filtre. Nettoyez les bras de lavage. | |
| Opacité des articles en verre. | Combinaison d’eau douce et d’une quantité exagérée de détergent. | Lorsque l’eau est douce, utilisez moins détergent et sélectionnez un cycle plus court pour laver les articles en verre et obtenir un résultat satisfaisant. |
| Des taches blanches apparaissent sur la vaisselle et les verres. | L’eau trop dure peut provoquer des dépôts de calcaires. | Ajoutez davantage de détergent. |
| Taches noires ou grises sur la vaisselle | Les ustensiles en aluminium se frottent contre la vaisselle. | Utilisez un nettoyant abrasif doux pour nettoyer ces taches. |
| Des résidus de détergent dans le distributeur | La vaisselle bloque le distributeur de détergent. | Rechargez correctement la vaisselle. |
| La vaisselle ne sèche pas. | Mauvais chargement | Chargez le lave-vaisselle en respectant le sens de chargement. |
| Retrait de la vaisselle plus tôt que prévu. | Ne videz pas votre lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte de sorte que la vapeur s’échappe. Sortez la vaisselle et ne la remettez que lorsque la température intérieure ne présente aucun danger. Déchargez d’abord le panier inférieur pour empêcher l’eau de se déverser du panier supérieur. | |
| La vaisselle ne sèche pas. | Le mauvais programme a été sélectionné. | Avec un programme court, la température de lavage est plus basse, ce qui diminue les performances de nettoyage. Sélectionnez un programme avec un long cycle de lavage. |
| Ustensiles / vaisselle en plastique. | Le séchage des ustensiles / de la vaisselle en plastique est plus difficile. Les ustensiles / la vaisselle de ce type ne sont pas / moins adaptés au lave-vaisselle. | |
Données techniques
| Ré fé rence ALVI1247FIX | |
| Tension nominale | 220-240V~ |
| Puissance nominale | 1760-2100W |
| Fré quence nominale 50Hz |
Remarque: Plus d'informations sur les données, veuillez scanner le code QR sur l'étiquette énergétique.
Remarque: Le lave-vaisselle peut contenir jusqu'à couverts, ce qui permet d'économiser de l'énergie et de l'eau lors du chargement de la vaisselle.
Le programme ECO convient au nettoyage de la vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau, et qu'il est utilisé pour évaluer la conformité avec la législation de l'UE en matière d'écoconception.
Lors de l'utilisation d'un lave-vaisselle domestique conformément à ce manuel d'instructions, par rapport à l'utilisation d'un lave-vaisselle manuel, laver des couverts et des vaisselles dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau.
Le pré-rinçage manuel de la vaisselle augmentera la consommation d'eau et d'énergie, utilisation non recommandée.
Enlevement des appareils menages USAGES
La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil. La mise au rebut de la pile doit être effectuée de manière à respecter l'environnement. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protéger l'environnement).
- Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans. ·Durée de disponibilité des pièces détachées de dépannage : 5 ans.
- Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez le 09 78 97 97 97, du Lundi au Samedi de 08h00 à 20h00 (Prix d'un appel local).
ALVI1247FIX
Tous les papiers se trient et se recyclent.
BUT INTERNATIONAL
1 Avenue Spinoza
77184 Emerainville, France
