Type de produit	Station d'accueil double SSD NVMe M.2
Marque	Digitus
Modèle	DA-71545
Capacité maximale par baie	4 To (jusqu'à 8 To au total)
Formats de SSD M.2 pris en charge	2242, 2260, 2280, 22110
Types de SSD pris en charge	NVMe, clé M et clé B+M
Interface de connexion	USB-C 3.2 Gen2 (10 Gbit/s)
Fonction de clonage hors ligne	Oui, par bouton dédié, sans PC
Indicateurs LED	Progression du clonage : 25 %, 50 %, 75 %, 100 %
Modes de fonctionnement	Clonage et double mode (stockage)
Hot-swap (échange à chaud)	Oui
Compatibilité systèmes d'exploitation	Windows 7/8/8.1/10, macOS 10.0 et ultérieur
Formats de système de fichiers	NTFS, FAT, FAT32
Alimentation	Adaptateur secteur 100-240 VAC, 50/60 Hz, 0,6 A (USB-A vers USB-C) ; 5 V / 3 A
Dimensions (L x P x H)	7,9 x 7,7 x 1,8 cm
Poids	152 g
Matériau du boîtier	ABS, couleur noire
Applications recommandées	PC, ordinateur portable, TV, console de jeu, routeur (port USB-C)
Accessoires fournis	Adaptateur secteur USB-A vers USB-C, câble USB-C
Garantie	2 ans (selon le revendeur)

FOIRE AUX QUESTIONS - DA-71545 Digitus

Comment cloner un SSD NVMe avec le Digitus DA-71545 sans PC ?

Insérez le SSD source dans l'emplacement 1 et le SSD cible dans l'emplacement 2. Branchez l'alimentation USB-C, puis appuyez sur le bouton de clonage pendant plusieurs secondes jusqu'à ce que la LED 25 % clignote. Les LED indiquent la progression jusqu'à 100 %, signalant la fin du clonage. Débranchez l'alimentation avant de reconnecter à un PC.

Quels types et formats de SSD M.2 sont pris en charge ?

La station supporte les SSD NVMe avec clé M ou clé B+M aux formats 2242, 2260, 2280 et 22110.

Quelle est la capacité maximale de stockage possible ?

Chaque baie accepte jusqu'à 4 To, pour un total maximum de 8 To avec deux SSD.

Le Digitus DA-71545 nécessite-t-il une alimentation externe ?

Oui, il doit être connecté à l'adaptateur secteur fourni (USB-A vers USB-C) pour le clonage hors ligne ou l'utilisation de deux SSD. En mode simple SSD, l'alimentation par le port USB-C de l'ordinateur peut suffire.

Puis-je utiliser ce boîtier avec des SSD SATA M.2 ?

Non, le DA-71545 est conçu exclusivement pour les SSD NVMe. Les SSD SATA M.2 (par exemple, clé B) ne sont pas compatibles.

Comment initialiser un nouveau SSD sur Windows ?

Ouvrez 'Gestion des disques' (diskmgmt.msc), faites un clic droit sur le disque non alloué et choisissez 'Nouveau volume simple'. Suivez l'assistant pour formater en NTFS, FAT32 ou FAT.

L'appareil est-il compatible avec les consoles de jeu comme la PlayStation 5 ?

Oui, si la console dispose d'un port USB-C prenant en charge le stockage externe. Toutefois, les SSD NVMe dans ce boîtier seront utilisés comme stockage externe, pas pour étendre le stockage interne.

Puis-je utiliser un seul SSD à la fois ?

Oui, l'appareil fonctionne en mode simple ou double. Avec un seul SSD, il se comporte comme un boîtier externe standard.

Quel câble USB-C est fourni et puis-je utiliser un autre câble ?

Le produit inclut un câble USB-C pour données. Vous pouvez utiliser un autre câble USB-C supportant USB 3.2 Gen2 pour des débits optimaux.

Comment nettoyer et entretenir le boîtier ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Évitez l'eau ou les solvants. Ne pas insérer d'objets métalliques dans les connecteurs.

MODE D'EMPLOI DA-71545 Digitus

Guide d'installation rapide

DA-71545 Rev. 1

Description

La station d'accueil Dual NVMe de DIGITUS® permet de connecter des disques SSD M.2 d'une capacité maximale de 4 To par boîtier. Gérez un total de 2 SSD de différents formats avec un stockage total allant jusqu'à 8 To. La fonction de clonage hors ligne intégrée permet même de dupliquer des supports de stockage en appuyant sur un bouton sans avoir besoin de la connecter à un terminal. La progression de la copie est indiquée par des voyants LED sur l'appareil. Prend en charge les disques SSD NVMe clé M et clé B+M dans les formats courants 2242, 2260, 2280 et 22110. Augmentez facilement la capacité de stockage de nombreux périphériques USB-C™ tels que des PC, des ordinateurs portables, des téléviseurs, des consoles de jeu ou des routeurs.

Caractéristiques

• 2 x boîtier M.2 pour SSD NVMe, jusqu'à 4 To chacun
- Fonction de clonage hors ligne en appuyant sur un bouton (possible sans PC)
• Taux de transfert de données élevé (jusqu'à 10 Gbit/s)
• Voyants LED indiquant la progression de la copie
- Peut être utilisé comme support de stockage jusqu'à 8 To au total
- Formats pris en charge : 2242, 2260, 2280 & 22110 / SSD clé M et clé B+M (NVMe)
- Ports USB-C™ : USB 3.2 Gen2
- Extension de stockage idéale pour les ordinateurs portables, les PC, les consoles de jeu, les téléviseurs, les NAS ou les routeurs (USB-C™)
• Plug and Play, aucun pilote d'installation nécessaire

Caractéristiques techniques

Capacité	max. 4 To par boîtier
Formats pris en charge	2242, 2260, 2280 & 22110 / SSD clé M et clé B+M (NVMe)
Ports USB-CTM	1 x port de données USB-CTM 3.2 Gen2, 1 x port d'alimentation électrique USB-CTM
Taux de transfert maximum USB-CTM	10 Gbit/s
Modes	Clonage et dual mode
Champs d'application	PC, ordinateur portable, TV, router ou console de jeux (avec port USB-CTM)
Formats de stockage	NTFS, FAT, FAT32
Tension d'entrée de l'adaptateur secteur USB-A	100 – 240 VCA / 50/60 Hz, 0,6 A– Europlug : Type A (CEE 7/16)
Alimentation électrique via USB-A	5 V / 3 A
Systèmes d'exploitation	Windows 10/8/8.1/7/XP, macOS 10.0 ou ultérieure
Dimensions (I x P x H)	7,9 x 7,7 x 1,8 cm
Poids	152 g
Matériau	ABS
Couleur	Noir
Fonctionnalités supplémentaires	Prise en charge du hot-swap (brancher et éjecter en fonctionnement)Fonction de clonage hors ligne en appuyant sur un bouton (possible sans PC)Voyants LED pour la progression de la copie (25 %, 50 %, 75 %, 100 %)

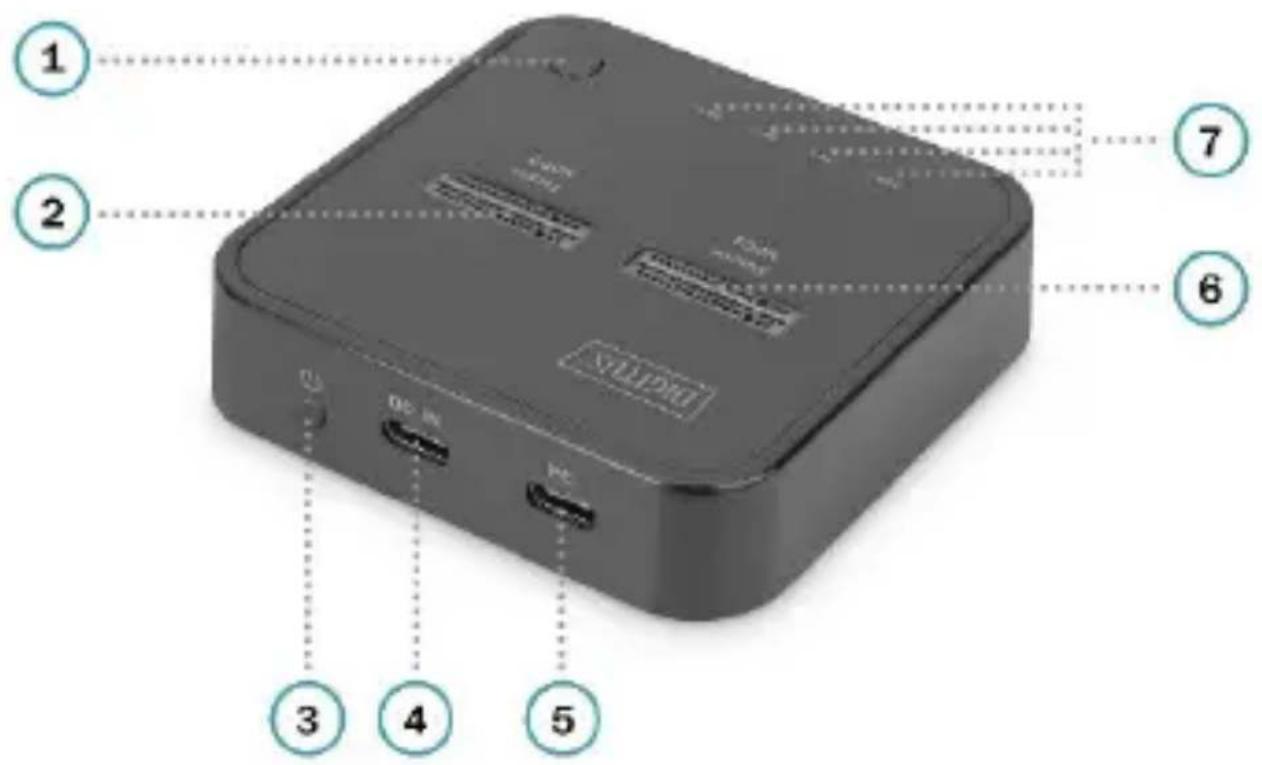

Détails du produit

1 2 3 4 5 6 7 VLDU

1) Bouton clonage

2) SSD2 M.2 NVMe

3) Bouton ON/OFF

4) Port d'alimentation type C

5) Port de données type C

6) SSD1 M.2 NVMe

7) Voyants LED indiquant la progression du clonage

Utilisation

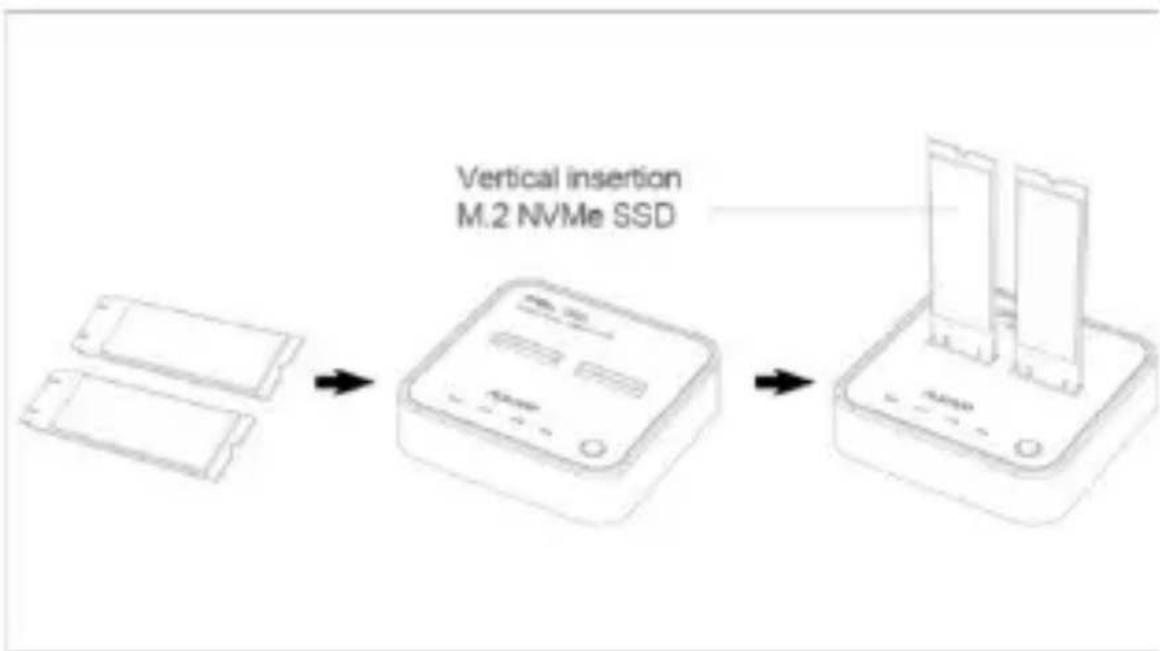

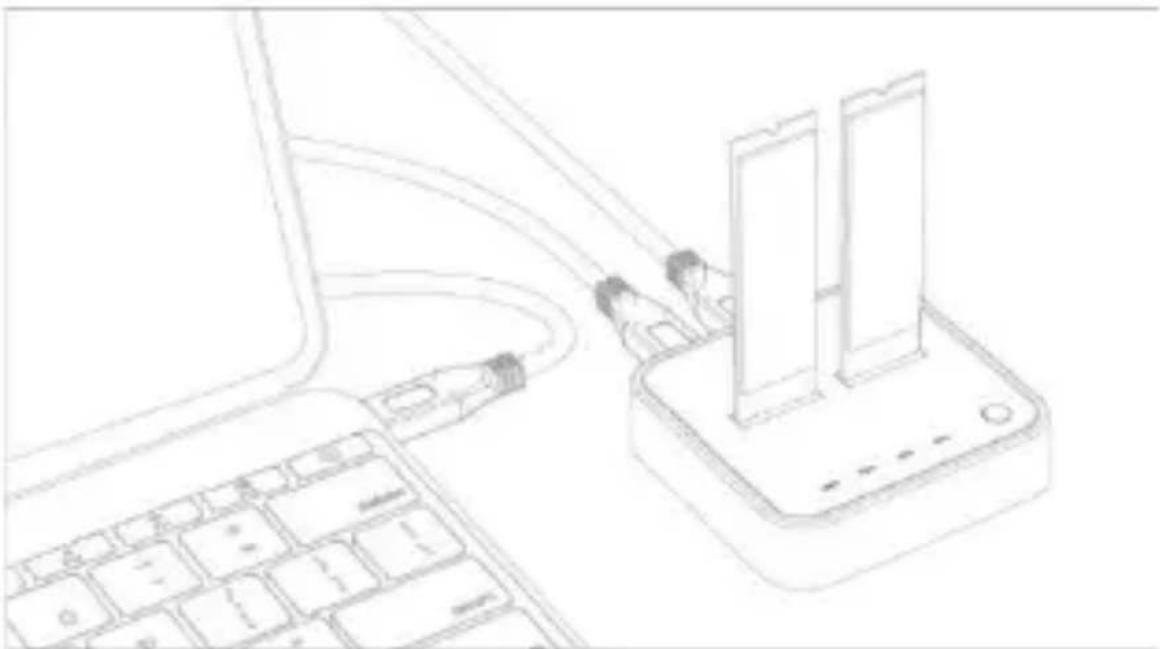

- Insérez le SSD NVMe dans le sens vertical, connectez le câble USB-C au port de données de type C et au port USB du PC

- Branchez l'adaptateur d'alimentation de type C (utilisable avec un SSD ou deux SSD)

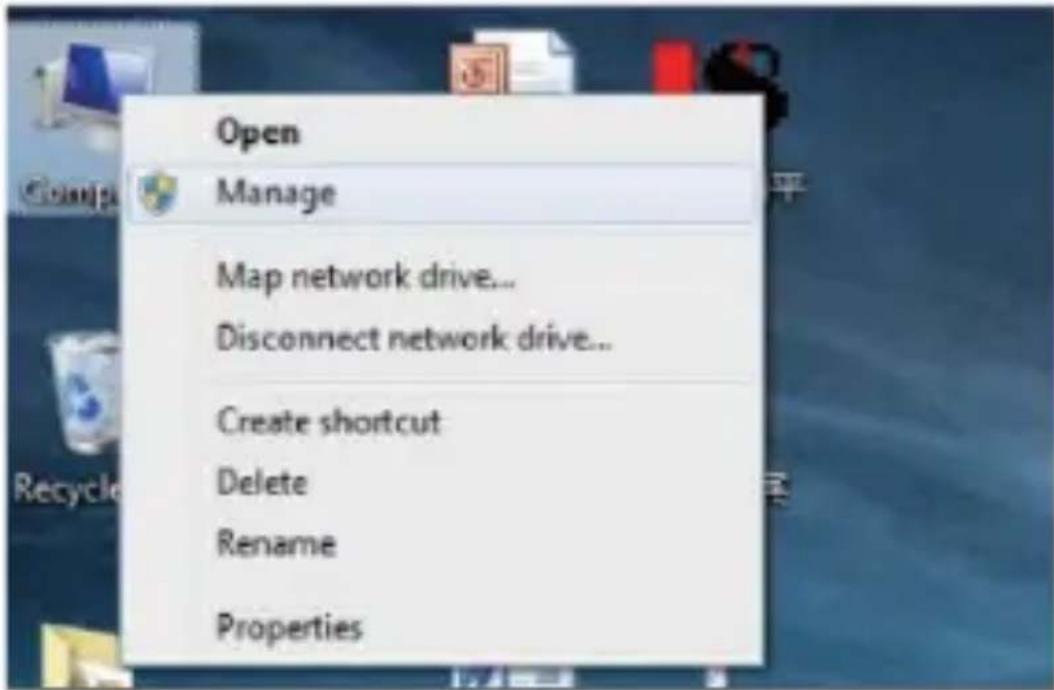

- Ouvrez « Computer>Manage>Disk Management » pour trouver le nouveau disque

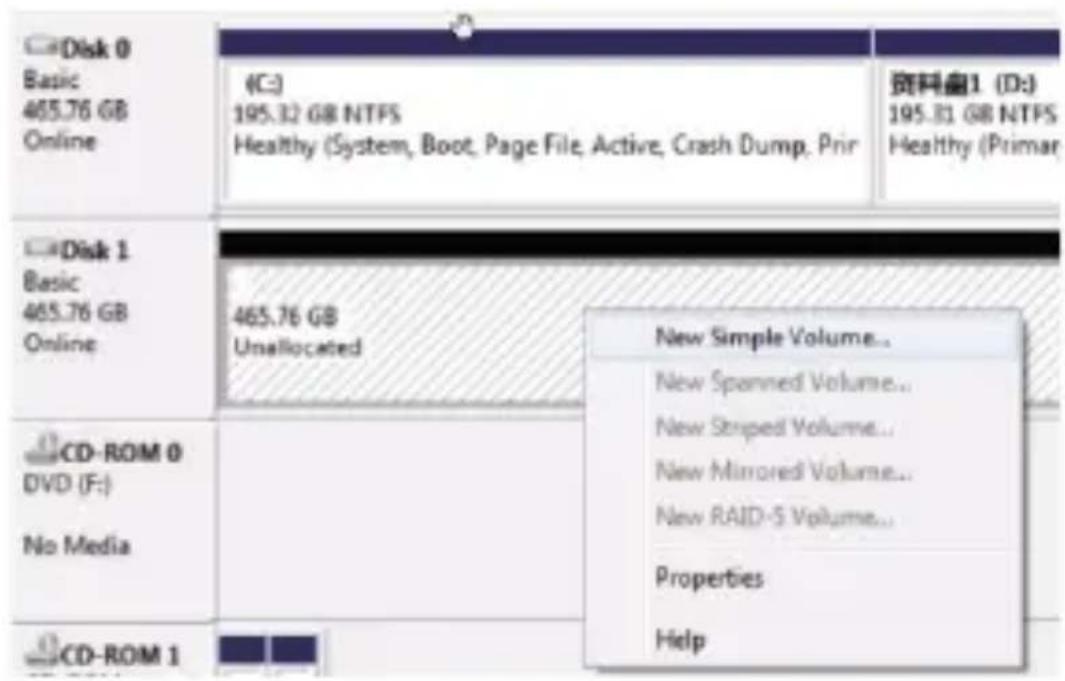

- Cliquez à droite sur le « Disk 1 », puis cliquez sur « New Simple Volume »

Disk 0 Basic 465.76 GB Online (C:) 195.32 GB NTFS Healthy (System, Boot, Page File, Active, Crash Dump, Pnir) 资料盘1 (D:) 195.81 GB NTFS Healthy (Primar) Disk 1 Basic 465.76 GB Online 465.76 GB Unallocated New Simple Volume... New Spanned Volume... New Striped Volume... New Minrored Volume... New RAID-S Volume... Properties Help CD-ROM 0 DVD (F:) No Media

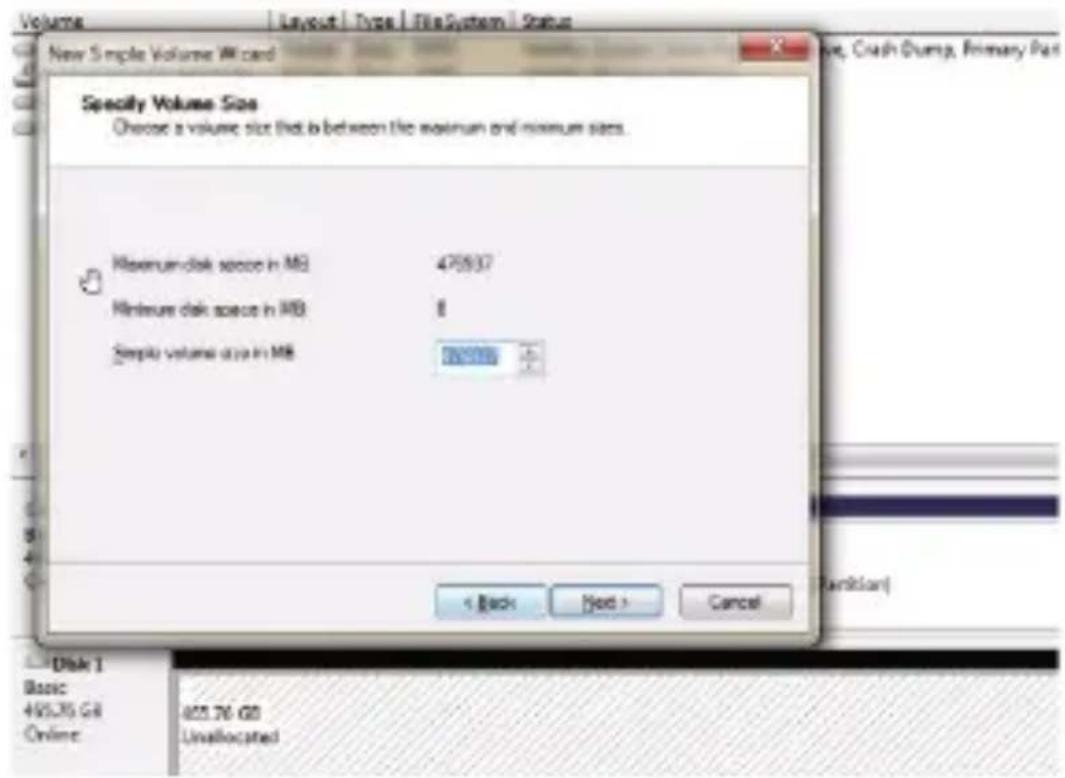

- Suivez les instructions, choisissez la taille de la partition, puis cliquez sur « Next » pour terminer

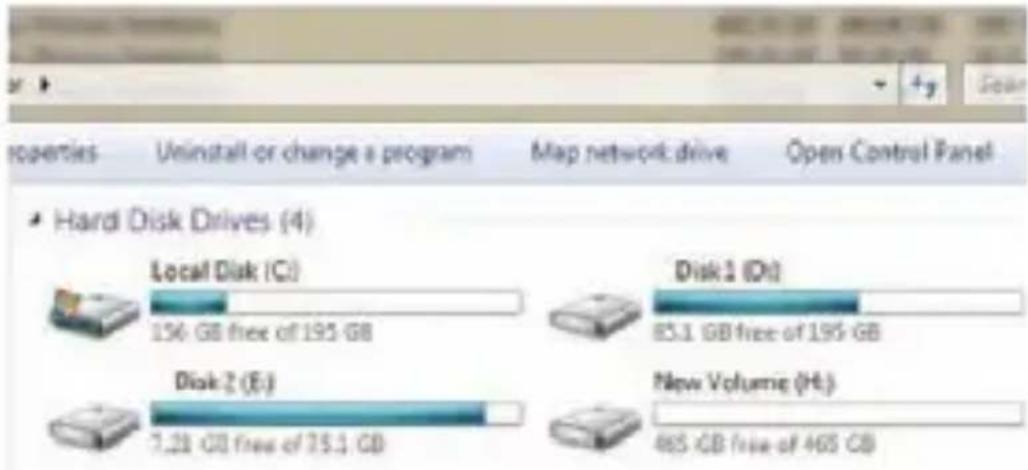

- Le nouveau disque dur apparaît dans « Computer », il est prêt à être utilisé

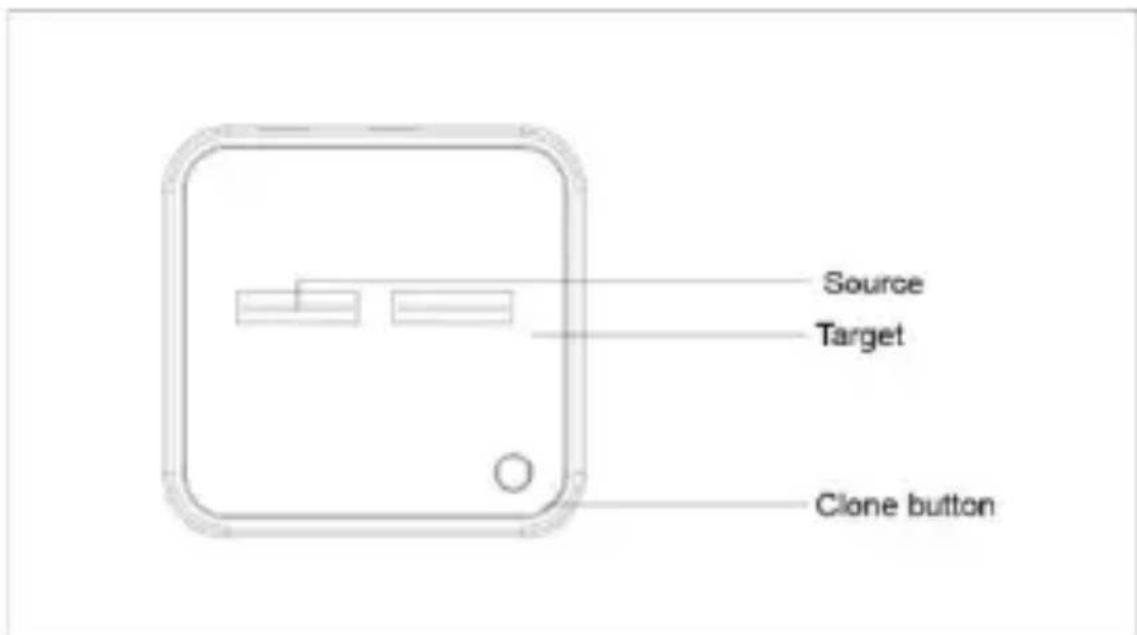

- Connecter les deux SSD NVMe (la capacité du SSD source doit être = ou < au SSD cible)

- Branchez l'adaptateur d'alimentation avec une alimentation de type C

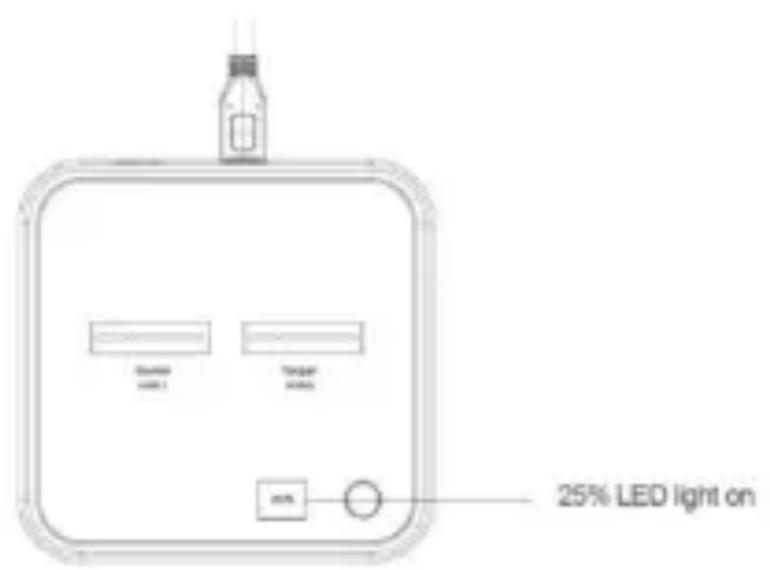

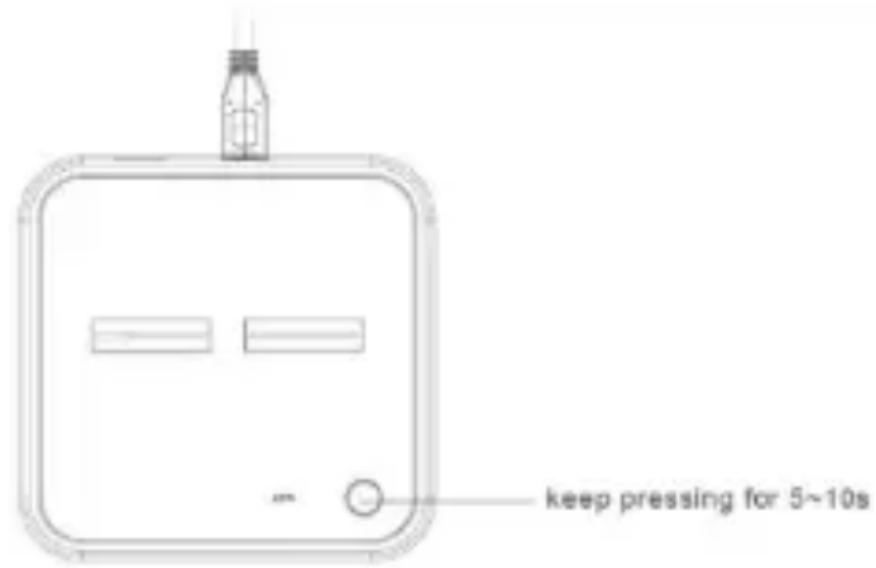

- Appuyez sur le bouton de clonage pendant plusieurs secondes, jusqu'à ce que le voyant LED indiquant la progression du clonage clignote sur 25%

- Les voyants LED indiquant le clonage clignotent successivement sur 25%, 50%, 75% et 100%

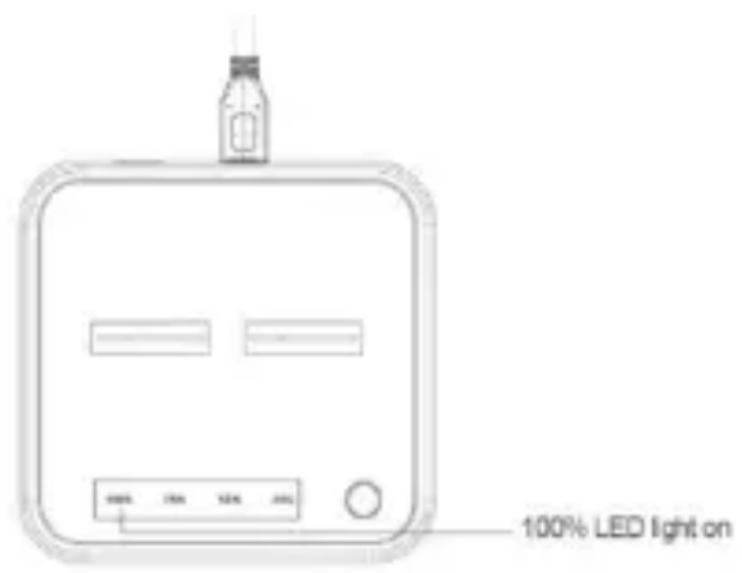

- Cela signifie que le clonage est terminé lorsque le voyant 100% s'allume et que toutes les autres LED sont éteintes (conseil : lorsque vous vous connectez à nouveau à un PC, assurez-vous de déconnecter l'alimentation de type C et suivez le processus en mode PC)
