Type de produit	Station d'accueil USB-C universelle 8 ports
Marque	Digitus
Modèle	DA-70884
Matériau	Aluminium brossé
Poids	78 g
Longueur du câble	20 cm
Alimentation	USB-C Power Delivery (max 100 W)
Chipset	VL102 / VMM5200 / VL817 / GL3224 / RTL8153B
Ports USB	2 x USB 3.0 (jusqu'à 5 Gbit/s, charge BC 1.2)
Ports vidéo	2 x HDMI (résolution max 4K @ 60 Hz, prise en charge MST sous Windows)
Port Ethernet	1 x Gigabit Ethernet (10/100/1000, rétrocompatible)
Port de charge	1 x USB-C PD (entrée charge, jusqu'à 100 W)
Lecteur de carte	1 x SD, 1 x Micro SD (prise en charge jusqu'à 2 To)
Systèmes compatibles	Windows 10/8.1/8/7, Mac OS X, Chrome OS
Température de service	0 °C à 40 °C
Humidité relative de service	20 % à 80 %
Plug and Play	Oui, aucun pilote requis
Contenu de la livraison	Station d'accueil, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur.

FOIRE AUX QUESTIONS - DA-70884 Digitus

Quels sont les systèmes d'exploitation compatibles avec la station d'accueil Digitus DA-70884 ?

La station est compatible avec Windows 10/8.1/8/7, Mac OS X et Chrome OS. Sous Mac OS, la fonction MST (affichage étendu) n'est pas prise en charge.

Puis-je utiliser deux écrans 4K simultanément avec cette station ?

Oui, sous Windows en mode MST (Multi-Stream Transport), les deux ports HDMI peuvent afficher une résolution 4K @ 60 Hz simultanément. Sous Mac OS, le mode miroir uniquement.

Comment charger mon ordinateur portable via la station d'accueil ?

Branchez le chargeur USB-C de votre ordinateur sur le port USB-C Power Delivery de la station. La station transmet jusqu'à 100 W pour recharger votre ordinateur tout en utilisant les autres ports.

Quelle est la vitesse de transfert des ports USB 3.0 ?

Les deux ports USB 3.0 offrent une vitesse de transfert allant jusqu'à 5 Gbit/s. Ils prennent également en charge la charge rapide BC 1.2 pour smartphones et tablettes.

La station prend-elle en charge les cartes SD de grande capacité ?

Oui, les deux logements pour cartes SD et Micro SD prennent en charge les cartes mémoire d'une capacité maximale de 2 To.

Dois-je installer des pilotes pour utiliser la station d'accueil ?

Non, la station fonctionne en Plug and Play. Aucun pilote n'est nécessaire sous les systèmes d'exploitation compatibles.

Puis-je utiliser la station d'accueil avec un Chromebook ?

Oui, la station est compatible avec les appareils Chrome OS tels que le Chromebook Pixel. Assurez-vous que votre Chromebook supporte le mode USB-C DP Alternate.

La station d'accueil fonctionne-t-elle avec un MacBook Pro ?

Oui, elle est compatible avec les MacBook Pro 2016/2017/2018 et ultérieurs. Notez que sous Mac OS, le mode MST n'est pas supporté : les écrans seront en miroir.

Quelle est la longueur du câble intégré ?

Le câble USB-C intégré mesure 20 cm, ce qui est idéal pour une utilisation de bureau sans encombrement.

Comment entretenir la station d'accueil ?

Nettoyez la station avec un chiffon doux et sec. Évitez l'utilisation de produits abrasifs ou de solvants. Ne pas exposer à l'humidité excessive.

MODE D'EMPLOI DA-70884 Digitus

Guide d'installation rapide

DA-70884 Rev.2

Description

La station d'accueil USB-CTM de DIGITUS® permit d'amplifier votre ordinateur portable à l'aide de 8 interfaces supplémentaires. 2 interfaces HDMI® dotées d'une résolution maximale de 4K / 60 Hz sont en outre intégrées. Pendant l'utilisation de la station d'accueil, vous avez la possibilité de charger l'ordinateur portable raccordé au moyen du port USB-CTM Power Delivery existant. La capacité de charge maximale est de 100 W. 2 x connexions USB 3.0 sont également incluses. Il est possible d'y raccorder les dispositifs péripériques correspondants tels qu'un clavier, une souris ou un disque dur externe / une clé USB. Avec le système charge de la batterie (BC 1.2), il est également possible de charger des dispositifs tels que des smartphones ou des tablettes. Vous pouvez raccorder le connecteur RJ45 Gigabit existant à l'aide de votre routeur et, par conséquent, d'Internet. Cela vous permet donc d'acceder à votre ordinateur portable connecté. Deux logements pour cartes SD et Micro-SC viennent compléter la station d'accueil. Des cartes mémoire de 2 To max. sont prises en charge. Le boîtier compact avec sa finition en aluminium brossé lui concède un aspect stylé et élégant et peut être facilement transporte. Grâce au système Plug and Play, il n'est pas nécessaire d'installer un pilote. La station d'accueil peut ainsi être raccordéerapidement à des systèmes externes.

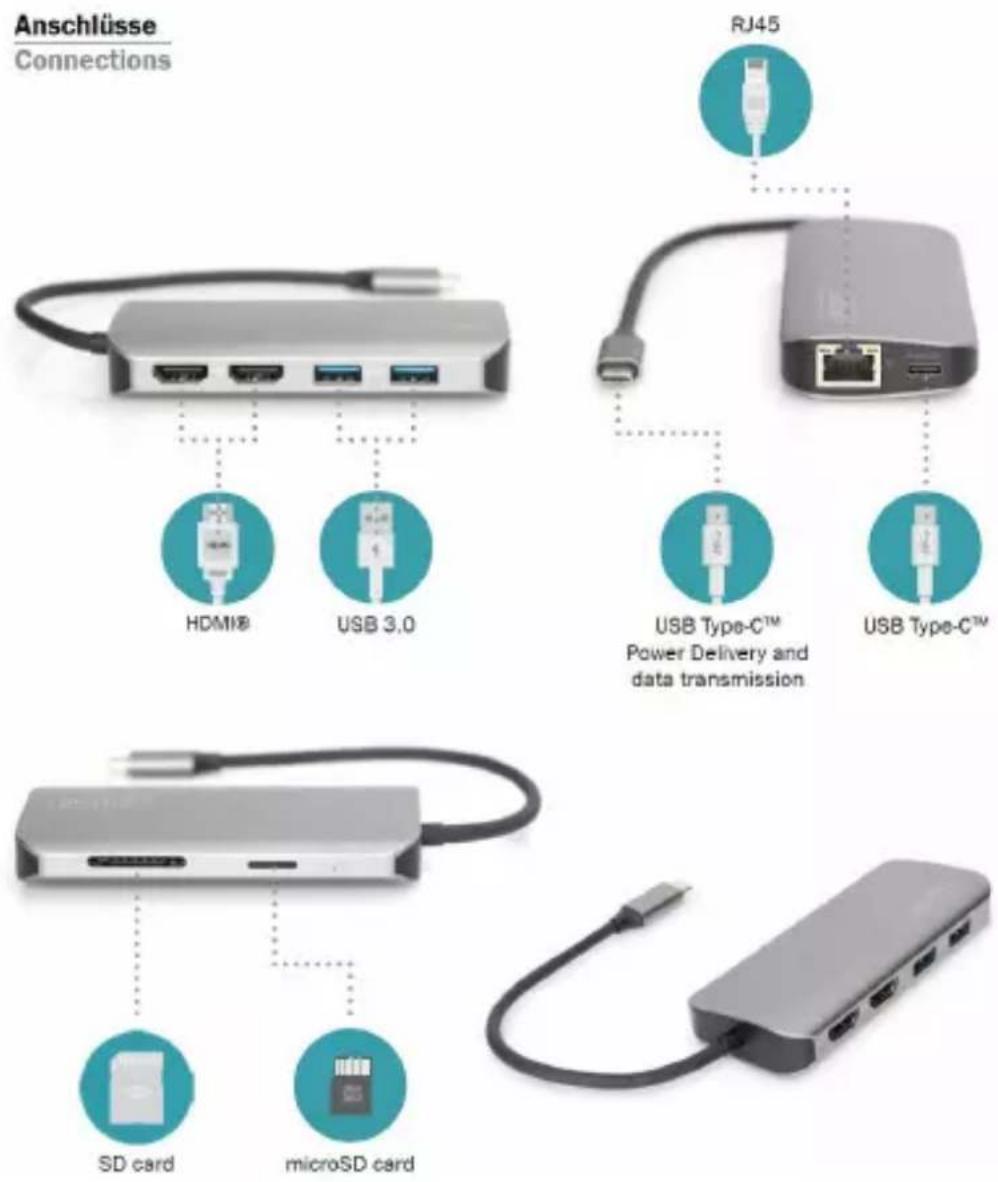

Expansion instantanée grâce à des ports fonctionnels complets :

• 2x ports USB 3.0
• 2x HDMI 4K
  1x Gigabit
  1x USB-C pour recharge PD
• 1x Micro SD
  1xSD

Remarque : les 2 graphiques ci-dessousprésent la résolution des 2 ports video en mode SST et MST

En mode SST
	HDMI
Ports doubles connectés	4K/60 Hz

En mode MST
	HDMI
Ports doubles connectés	4K/60 Hz

Dispositifs pris en charge (par exemple): 2016/2017/2018 MacBook Pro, 2015/2016/2017 MacBook, ChromeBook, ASUS Transformer 3 Pro, Dell XPS 12 9365 et version ultérieure, HP Elite X2, Spectre x360 13, 15, Pro Convertible, Huawei Matebook, Lenovo IdeaPad 720s, ThinkPad T470, T570, X1 Yoga, 720, 920, Microsoft Surface Book 2 et Pro, Razer Blade Stealth, Samsung Galaxy Tab Pro S et de nombreux autres dispositifs USB-C compatibles avec le mode Power Delivery et DP Alternate
- Présente 2 ports USB 3.0 et un port de charge avec passage de Type-C, la vitesse de transfert des données des 2 ports USB3.0 pouvant atteindre jusqu'à 5 Gbit/s. Le système USB à 2 ports vous permet de raccorder plusieurs appareils, tels que des claviers, une souris, des mémoires flash USB, etc., à vos dispositifs de type C
- 2 ports USB3.0 sont compatibles avec la fonction de charge BC 1.2, avec mode de commutation automatique
- Les 2x HDMI prennant en charge une résolution video maximale de 4K à 60 Hz. Diffusion d'un son et d'une image de haute qualité et d'une clarté limpide. 2x HDMI avec fonction MST sous système Windows. Obtenez un effet miroir ou étendez deux écrons avec l'adaptateur USB C vers les ports HDMI simultanément. Parfait pour les presentations, les soirées cine et bien plus encore.
- 1 port Ethernet gigabit permit d'acceder à une vitesse de réseau super rapide, rétro compatible avec l'Ethernet 10/100.
- Chargez rapidement votre ordinateur portable de Type-C tout en utilisant d'autres ports USB.

• La finition en aluminium brossé vient compléter vos accessoires Apple pour une configuration du bureau intertemporelle et moderne.
• Systèmes compatibles : Macbook (USB Type-C™) – Mac OS X (Mac OS non compatible avec MST), Chromebook Pixel – Chrome OS, Windows 10/8.1/8/7

Comment se connecter

Raccordez directement l'adaptateur à votre ordinateur.
Raccordez vos/dispositifs USB à l'un des ports USB.

2x ports HDMI : transmission d'un son et d'une image de haute définition de l'ordinateur ou de la tablette à l'écran HDMI pour le streaming et les jours en ligne avec une résolution allant jusqu'à 4K/60Hz, également compatible avec 1080 p, 720 p, 480 p et autres. Facile à utiliser et à transporter, compatible avec le hot-swap. Pas de pilote supplémentaire requis.

Caracteristiques du produit

1) Chipset: VL102/VMM5200/VL817/GL3224/RTL8153B
2) Matériau: aluminium
3) Longueur du cable: 20 cm
4) Poids: 78 g
5) Température de service : de 0 °C à 40 °C (de 35 °F à 100 °F)
6) Humidité relative de service: Hr de 20 à 80%

Contenu de la livraison :

1x station d'accueil USB-C universelle, 8 ports
1x guide d'installation rapide

Assmann Electronic GmbH déclare par la présente que la déclaration de conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la déclaration de conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
