Type de produit	Hub USB-C multifonctions
Marque	Digitus
Modèle	DA-70867
Interfaces d'entrée	1 x USB-C femelle (connexion hôte, câble inclus)
Interfaces de sortie	2 x USB 3.0 femelle, 1 x USB-C femelle (données/charge), 1 x HDMI femelle, 1 x Micro SD, 1 x SD/MMC
Vitesse de transfert USB	Jusqu'à 5 Gbps (USB 3.0), rétrocompatible USB 2.0
Résolution HDMI maximale	4K x 2K à 30 Hz
Charge PD (Power Delivery)	Jusqu'à 100 W (20 V / 5 A) sur le port USB-C femelle
Alimentation du port USB-A	Jusqu'à 7,5 W (5 V / 1,5 A) pour un port
Compatibilité des cartes SD	Secure Digital v3.0 UHS-I : SDR12/SDR25/SDR50/DDR50/SDR104 (jusqu'à 104 Mo/s)
Fonctionnalités	Plug-and-play, remplacement à chaud, PD 3.0 Fast Role Swap
Température de fonctionnement	0 °C à +45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à +70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Contenu de l'emballage	1 x unité principale, 1 x guide d'utilisation, 1 x câble USB-C M-M
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement le câble fourni ; vérifier que l'hôte supporte DP Alt Mode et PD.
Pièces détachées et réparabilité	Câble USB-C M-M disponible auprès du fabricant (contacter service commercial).
Informations générales	Certifié CE. Fabricant : Assmann Electronic GmbH, Allemagne.

FOIRE AUX QUESTIONS - DA-70867 Digitus

Quel câble dois-je utiliser pour connecter ce hub à mon ordinateur ?

Utilisez uniquement le câble USB-C M-M fourni ou un câble identique acheté auprès du fabricant. L'utilisation d'un câble tiers peut entraîner un dysfonctionnement.

Mon ordinateur portable est-il compatible avec ce hub ?

Votre ordinateur portable doit supporter le mode alternatif DisplayPort (DP Alt Mode) et USB Power Delivery (PD) via son port USB-C.
Consultez le manuel de votre PC pour vérifier.

Quelle résolution maximale puis-je obtenir via le port HDMI ?

Le port HDMI supporte une résolution allant jusqu'à 4K x 2K à 30 Hz. La résolution réelle dépend de la carte graphique de votre ordinateur et du moniteur connecté.

Puis-je charger mon ordinateur portable via ce hub ?

Oui, le port USB-C femelle dédié prend en charge la charge PD jusqu'à 100 W (20 V/5 A).
Branchez un adaptateur PD compatible sur ce port pour charger l'ordinateur tout en utilisant les autres ports.

Les deux emplacements pour cartes mémoire peuvent-ils fonctionner en même temps ?

Oui, les fentes pour carte SD et Micro SD peuvent être utilisées simultanément.
Chaque carte est reconnue indépendamment par le système.

Quelle est la vitesse de transfert des cartes SD ?

Le lecteur supporte Secure Digital v3.0 UHS-I avec des vitesses allant jusqu'à 104 Mo/s en mode SDR104.
Il est compatible SDR12, SDR25, SDR50 et DDR50.

Puis-je brancher une clé USB et un disque dur en même temps ?

Oui, les deux ports USB 3.0 acceptent simultanément des périphériques USB 3.0/2.0.
Notez qu'un seul port peut fournir jusqu'à 7,5 W pour la charge.

Que faire si mon hub ne fonctionne pas ?

1. Vérifiez que votre ordinateur supporte DP Alt Mode et PD.
2. Utilisez le câble fourni.
3. Redémarrez l'ordinateur.
4. Testez avec un autre périphérique.
Si le problème persiste, contactez le support Assmann.

Le hub est-il compatible avec les smartphones ?

Certains smartphones USB-C supportant le mode hôte et DP Alt Mode peuvent fonctionner.
Vérifiez les spécifications de votre téléphone. La fonctionnalité de charge peut être limitée.

Comment nettoyer le hub ?

Débranchez le hub avant le nettoyage. Essuyez-le avec un chiffon doux et sec. N'utilisez pas de solvants, sprays ou produits abrasifs.

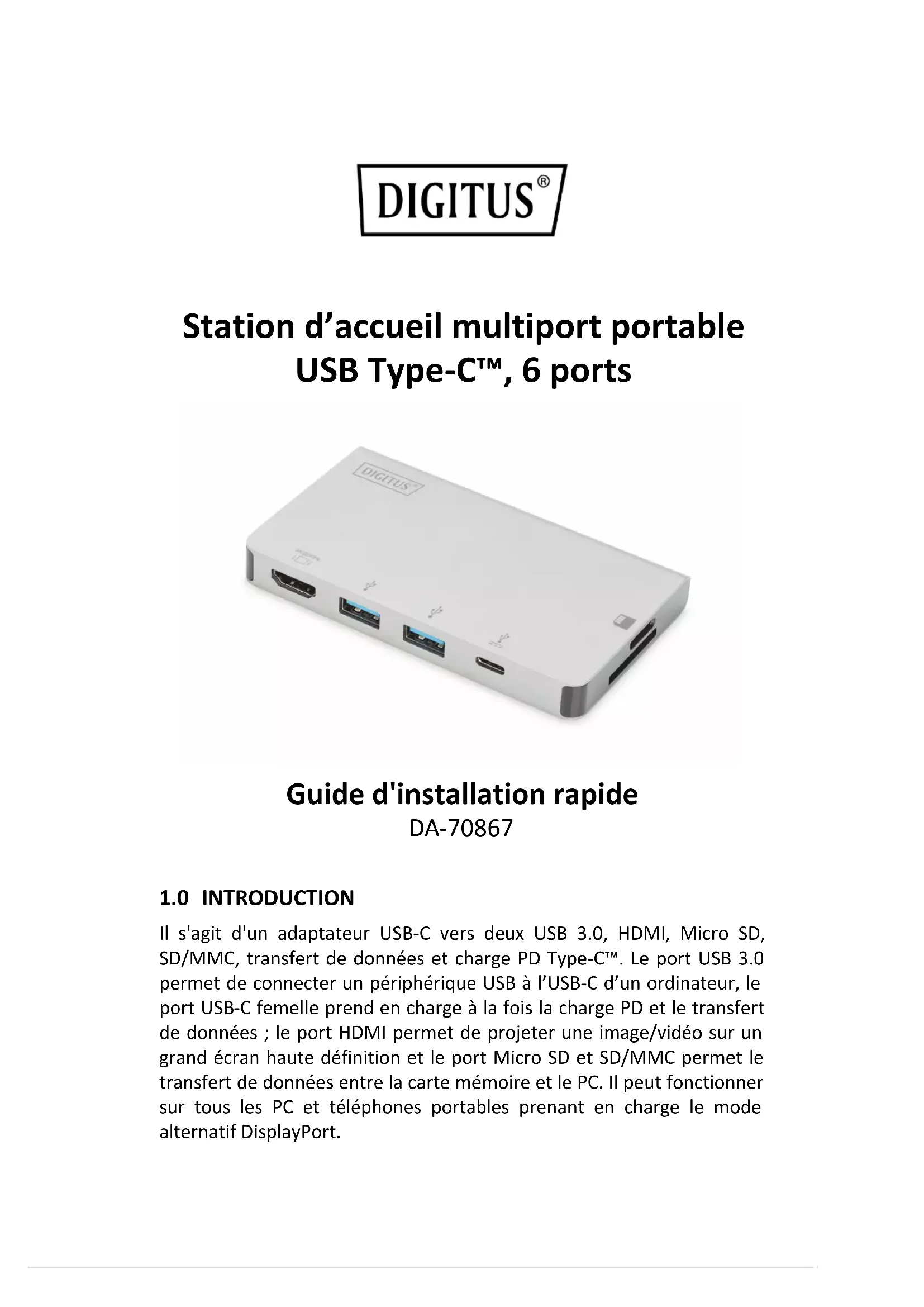

MODE D'EMPLOI DA-70867 Digitus

Guide d'installation rapide

DA-70867

1.0 INTRODUCTION

Il s'agit d'un adaptateur USB-C vers deux USB 3.0, HDMI, Micro SD, SD/MMC, transfert de données et charge PD Type-C™. Le port USB 3.0 permet de connecter un périphérique USB à l'USB-C d'un ordinateur, le port USB-C femelle prend en charge à la fois la charge PD et le transfert de données ; le port HDMI permet de projeter une image/vidéo sur un grand écran haute définition et le port Micro SD et SD/MMC permet le transfert de données entre la carte mémoire et le PC. Il peut fonctionner sur tous les PC et téléphones portables prenant en charge le mode alternatif DisplayPort.

2.0 CARACTERISTIQUES

- Interface :

1. 1 x Type-C™ Femelle (connexion au PC hôte Type-C™ avec notre câble M-M Type-C™)
2. 1 x Type-C™ Femelle (pour les données et la charge PD)
3. 2 x femelle USB-A
4. 1 x port HDMI femelle

5. 1 x Fente pour carte SD, 1 x Fente pour carte Micro SD

6. Transmission USB 3.0 à très grande vitesse (5Gbps), rétro-compatible avec USB 2.0
   • L'un des ports USB-A peut avoir jusqu'à 7,5 W (5 V / 1,5 A)

7. Le port USB 3.0 sert à charger et transmettre simultanément des données pour un autre appareil USB
8. Prise en charge d'une résolution HDMI allant jusqu'à 4Kx2K à 30 Hz
9. Le port femelle Type-C™ prend en charge le transfert de données (5 Go/s) et la charge PD 100 W (20 V/5 A)
10. Plusieurs interfaces USB-C prennent en charge plug-and-play et remplacement à chaud
11. Supporte Secure Digital v3.0 UHS-I (Ultra Haute Vitesse) : SDR12 (12,5 Mo/s)/SDR25 (25 Mo/s)/SDR50 (50 Mo/s)/DDR50 (50 Mo/s)/SDR104 (104 Mo/s)
12. Remarque : Permet à deux fentes de carte de fonctionner simultanément
13. Prend en charge l'échange rapide des rôles de PD 3.0, l'appareil connecté ne sera pas débranché en branchant et débranchant un adaptateur PD
    • Facile à utiliser et à transporter

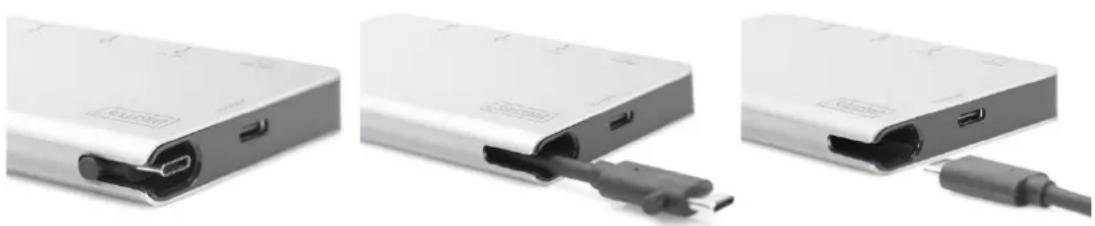

14. Remarque : Description du câble de type M-M Type-C™
15. Il s'agit d'un câble USB 3.1 Type-C™ Gén2 complet avec un débit allant jusqu'à 10 Go/s ; une capacité de courant IC allant jusqu'à 5 Amp

- Ce produit ne fonctionne correctement qu'avec notre câble M-M Type-C™ ou un câble fabriqué par notre compagnie qui a les mêmes caractéristiques que l'original. Au cas où un câble est endommagé, il faut contacter notre service commercial pour acheter un autre câble de même type pour garantir le bon fonctionnement de ce produit ; évitez d'utiliser de câbles d'autres fabricants.

3.0 SPÉCIFICATIONS

Connecteur entrée/sortie
Entrée	1 x USB-C Femelle (avec notre câble M-M Type- C^TM )
Sortie	2 x USB 3.0 femelle1 x USB-C Femelle (pour les données et la charge)1 x port HDMI femelle1 x Micro SD1 x SD/MMC
Conditions environnementales
Température de fonctionnement	0°C ~ +45°C
Humidité de fonctionnement	10% à 85% HR (sans condensation)
Température de stockage	-10°C ~ +70°C
Humidité de stockage	5% à 90% HR (sans condensation)
Alimentation électrique
Port USB-C femelle	Jusqu'à 100 W (20 V/5 A)

4.0 CONTENU DE L'EMBALLAGE

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• 1 x unité principale
  • 1 x guide d'utilisation

5.0 UTILISATION

1) Connectez le port USB-C femelle de ce produit au port USB-C du périphérique.
2) Connectez les deux ports USB 3.0 de ce produit à deux périphériques USB 3.0/2.0
3) Connectez la sortie HDMI de ce produit à un téléviseur HD via un câble HDMI
4) Insérer la carte Micro SD, SD/MMC dans la fente correspondante
5) À connecter au port de charge USB-C, il peut en même temps charger l'ordinateur et prendre en charge l'alimentation de ce produit

Remarque :

1) Les ports USB-C ne prennent pas en charge tous toutes les fonctionnalités de la norme USB Type-CTM. Assurez-vous que le port USB-C de votre ordinateur portable prend en charge le mode alternatif DisplayPort (DP-Alt Modi) et USB Power Delivery (PD).
2) La capacité de sortie vidéo dépend de la carte graphique de votre ordinateur portable et du moniteur connecté.

Écran HDMI PC hôte Type-C Carte Micro SD Carte SD Périphérique Type-C Adaptateur PD Type-C Sourls Disque U

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
