Connected Active Amplifier - Amplificateur audio CABASSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio connecté actif
Marque	Cabasse
Modèle	Connected Active Amplifier
Dimensions (L x H x P)	245 x 97 x 220 mm
Poids	3,5 kg
Alimentation	100-240 VAC, 50/60 Hz, 600 W
Amplification (Class D)	2 x 215 W sous 4 ohms, 2 x 120 W sous 8 ohms
Réponse en fréquence	20 Hz - 20 kHz
Connectivité réseau	Wi-Fi dual band 802.11 a/b/g/n/ac, Ethernet 10/100 Mbps, Bluetooth 4.2
Entrées audio	Optique S/PDIF, USB 2.0 (5V/1A), Analogique RCA x2 (stéréo), Prise TV
Sorties audio	Subwoofer (SUB Output), Prise casque 3,5 mm en façade
Fonctions principales	Streaming multi-room, DLNA, AirPlay, application Cabasse StreamCONTROL, contrôle vocal via assistant, écran tactile LED couleur avec bague rotative, télécommande
Formats audio supportés (streaming)	WAV, FLAC, MP3, AAC, WMA, OGG (via DLNA)
Services musicaux intégrés	Qobuz, Deezer, Napster, Spotify, Tidal, Vtuner
Température d'utilisation	+5 °C à +35 °C
Humidité d'utilisation	40% à 70%
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants, produits chimiques ou abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'eau ou à l'humidité. Utiliser uniquement les accessoires préconisés.
Pièces détachées et réparabilité	Utiliser des pièces détachées conformes aux références d'origine. Faire intervenir un technicien qualifié.
Informations générales	Notice téléchargeable au format PDF sur notice-facile.com. Service après-vente via le réseau de revendeurs Cabasse.

FOIRE AUX QUESTIONS - Connected Active Amplifier CABASSE

Comment connecter mon amplificateur Cabasse en Bluetooth ?

Pour connecter votre appareil en Bluetooth, allumez l'amplificateur, appuyez sur le bouton Pairing à l'arrière, activez le Bluetooth sur votre mobile, puis sélectionnez "Amplifier" dans la liste des appareils disponibles. La LED Pairing cesse de clignoter lorsque la connexion est réussie.

Comment configurer le Wi-Fi sur le Connected Active Amplifier ?

Installez l'application Cabasse StreamCONTROL depuis le Play Store ou l'App Store. Ouvrez l'application et suivez le tutoriel. Sélectionnez votre réseau Wi-Fi, saisissez le mot de passe, et l'amplificateur annoncera "connexion réseau réussie". La LED Status passera au cyan fixe.

Comment utiliser le mode TV avec l'amplificateur ?

Raccordez l'amplificateur à votre téléviseur à l'aide du câble TV fourni (optique ou HDMI). Sélectionnez la sortie audio correspondante dans le menu du téléviseur. Vous pouvez contrôler le volume via la télécommande du téléviseur. Si nécessaire, désactivez les haut-parleurs du téléviseur dans le menu audio.

Quelle est la puissance de l'amplificateur Cabasse Connected Active Amplifier ?

L'amplificateur délivre 2 x 215 W sous 4 ohms et 2 x 120 W sous 8 ohms, avec une amplification en classe D.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de détergents liquides, de solvants, d'alcool, d'ammoniaque ou de produits abrasifs.

Comment mettre à jour le logiciel de l'amplificateur ?

Les mises à jour sont automatiques dès qu'une connexion internet est établie. Une annonce vocale indique le début et la fin de la mise à jour. Ne pas éteindre ou déconnecter l'appareil pendant la mise à jour, qui peut durer jusqu'à 15 minutes.

Comment configurer le multi-room avec plusieurs appareils Cabasse ?

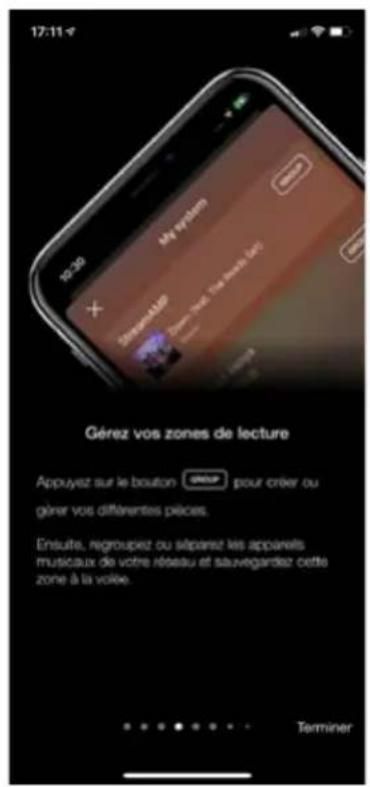

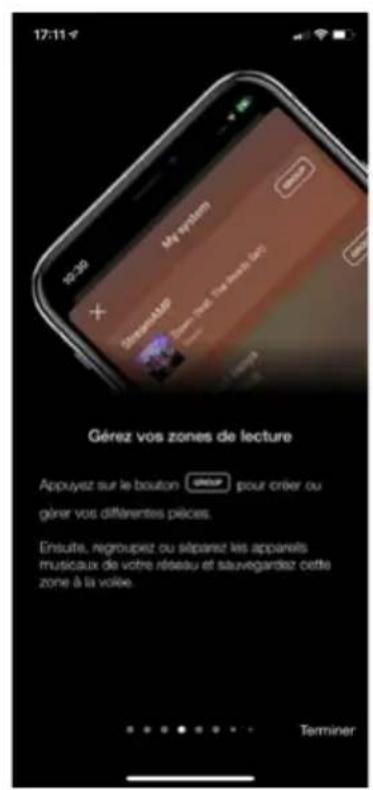

Dans l'application Cabasse StreamCONTROL, appuyez sur le bouton Group pour créer ou gérer des zones. Vous pouvez regrouper ou séparer les appareils musicaux de votre réseau et sauvegarder cette zone pour une écoute multiroom.

Comment lire des fichiers audio à partir d'une clé USB ?

Branchez une clé USB ou un disque dur contenant des fichiers audio dans l'entrée USB à l'arrière de l'amplificateur. Les fichiers aux formats reconnus par le serveur DLNA seront listés dans l'application StreamCONTROL et pourront être lus.

Que faire si je n'ai pas de son ?

Vérifiez que l'amplificateur est allumé (LED Status allumée). Vérifiez le volume et la source sélectionnée (ex: TV, Bluetooth, Wi-Fi). Pour une liaison optique, assurez-vous que la sortie optique du téléviseur est activée dans le menu audio. Si le problème persiste, essayez un câble Ethernet filaire pour une connexion stable.

Comment réinitialiser l'amplificateur aux paramètres d'usine ?

La notice ne mentionne pas de procédure de réinitialisation spécifique. En cas de besoin, débranchez l'alimentation pendant quelques minutes, puis rebranchez. Si le problème persiste, contactez le service après-vente Cabasse via www.cabasse.com.

MODE D'EMPLOI Connected Active Amplifier CABASSE

Ouvrir largement le carton puis sortez un à un les différents éléments. Si l'un des éléments du carton vous semble endommagé, ne pas l'utiliser, le replacer dans le carton d'origine et contactez immédiatement votre revendeur.

Conservez votre emballage pour un éventuel transport ultérieur de votre système.

LES COMPOSANTS DE VOTRE SYSTÈME:

Amplificateur

Cable HDMI 1.5m

Cable optique 2m

1 Cordon d'alimentation

1 Housse de protection

Manuel d'installation

Vous venez d'acheter un produit Cabasse et nous vous remercions de votre confiance. Nous recommandons de lire attentivement cette notice pour profiter pleinement de toutes les possibilités de la gamme.

INSTRUCTIONS DE SÉCURITÉ

Explication des symboles L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une valeur suffisante pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.

Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.

Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, tré-pieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré de manière confinée comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.

Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sérigraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou électrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d'éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.

Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :

■ l'alimentation ou la prise a été endommagée.
■ des corps étrangers ou du liquide se sont introduits dans l'appareil.
■ l'appareil a été exposé à la pluie ou a été aspergé d'eau.
- l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le détériorer et nécessiter l'intervention d'un technicien qualifié.
■ l'appareil est tombé ou bien sa carrosserie est endommagée.
■ l'appareil affiche des performances nettement modifiées.

Dans un environnement secteur perturbé (orage etc...), le produit peut parfois nécessiter l'arrêt et la remise en route au moyen de l'interrupteur secteur ON/OFF situé sur le panneau arrière de l'appareil pour fonctionner correctement de nouveau.

Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications - Après toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.

Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.

CONSIGNES DE SÉCURITÉ IMPORTANTES !

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type trop ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou

écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.

1. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
2. DÉBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
3. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.
4. RUISSELLEMENT/HUMIDITE: pour éviter les risques d'incendie ou de choc électrique, ne jamais exposer l'appareil à l'eau ou à l'humidité. L'appareil ne doit pas être exposé à un risque de fuites de liquide, aucun objet tell un vase ne sera poser sur ou au-dessus de l'appareil.
5. Ne pas installer le produit à proximité d'une flamme non protégée, une bougie par exemple.
6. La liaison au secteur n'est pas coupée avec l'interrupteur en position "off". Par contre tous les circuits électroniques ne sont plus alimentés.

Attention : ne pas ingérer la pile, risque mortel de brûlure chimique dans les 2 heures. Toujours garder les piles boutons, neuves et usagées, hors d'accès des enfants. Trouver immédiatement une assistance médicale si vous pensez que des piles aient pu être avalées ou insérées où que ce soit dans le corps. Si le compartiment batterie ne ferme plus correctement, ne plus utiliser la télécommande et la garder hors d'atteinte des enfants

FONCTIONS

	Connexion Bluetooth	WIFI/ETHERNET via routeur internet / box internet
Diffusion audio non compressé ou compressé sans perte		OUI
Accès à tous les supports audio depuis le reseau WIFI (ordinateur...)		OUI
Multi-room		OUI
Diffusion des contenus audio smartphone/tablette	OUI OUI
Diffusion application audio (youtube...) depuis smartphone/tablette	OUI
Diffusion à partir de supports USB		OUI
Radios et services musicaux web Qobuz, Deezer,		Napster, Spotify, Tidal, Vtuner

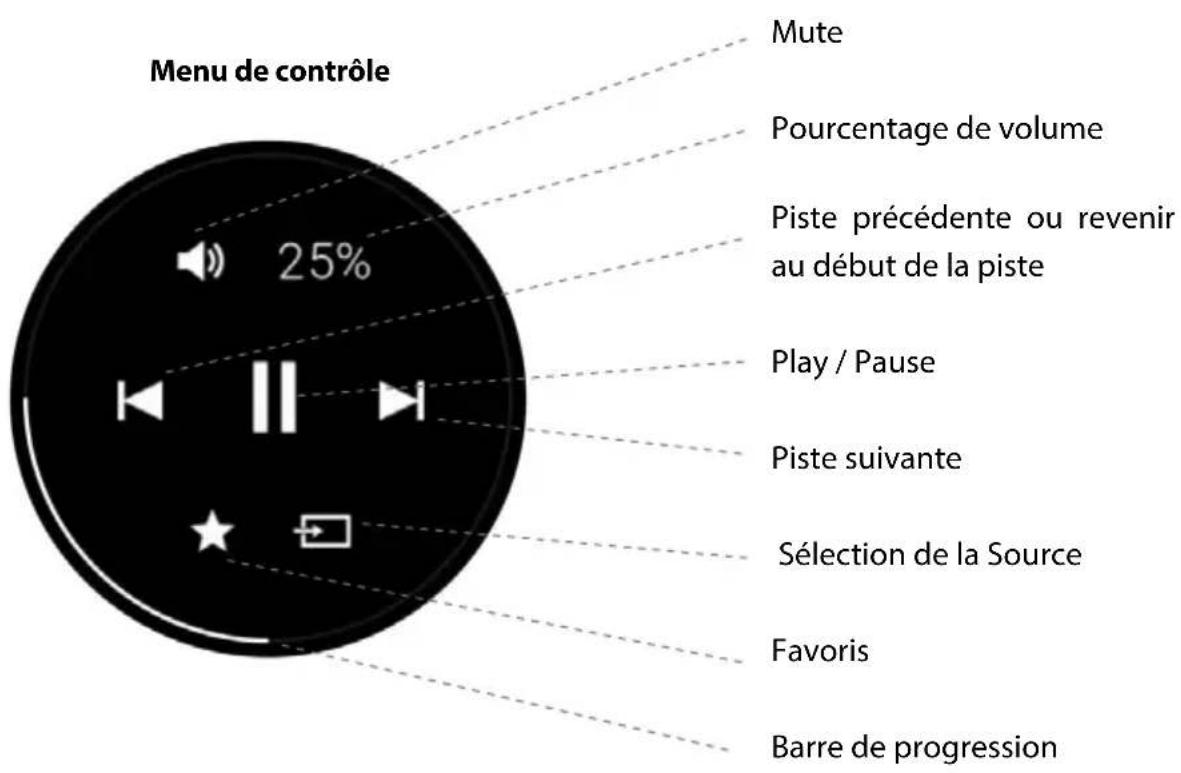

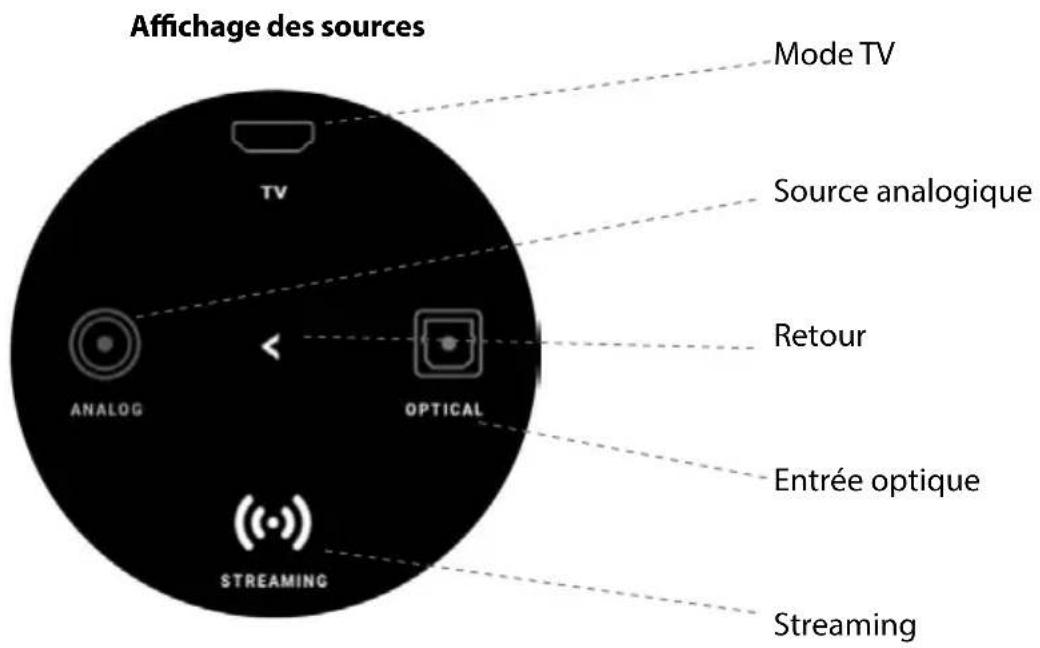

ÉCRAN NUMÉRIQUE INTELLIGENT

Vous pouvez mettre en veille ou allumer votre appareil en appuyant sur le bouton de mise en marche à droite de l'écran de l'appareil.

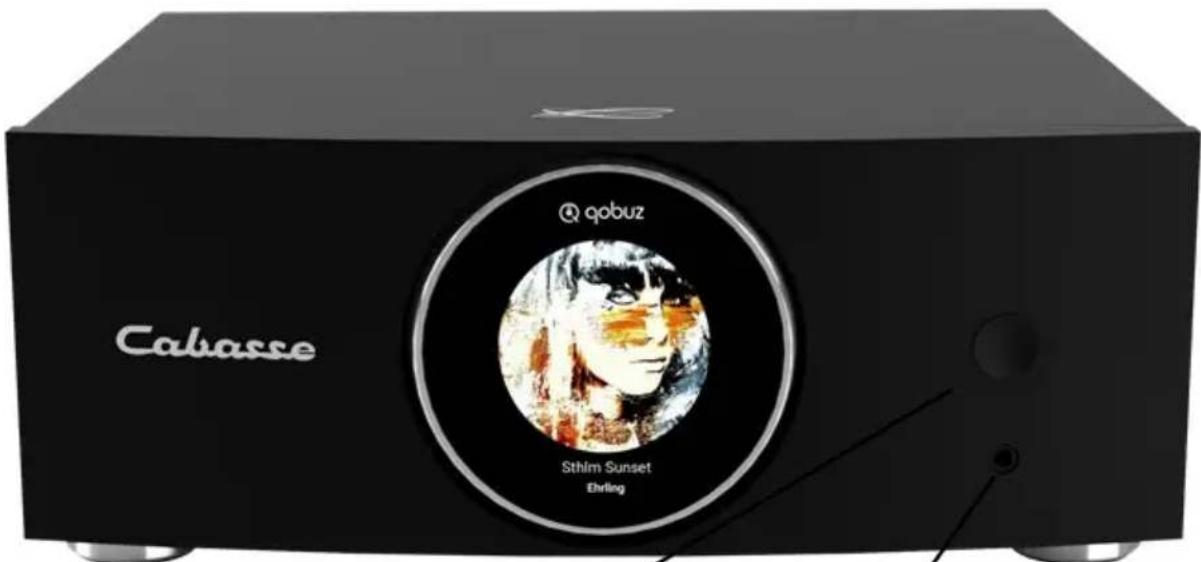

PRISE CASQUE

Vous trouverez également une prise casque de 3,5 mm sur la face avant

PREMIERE UTILISATION

Connectez votre amplificateur au secteur avec le cordon d'alimentation aproprié au réseau électrique.

Votre amplificateur est opérationnel dès que la diode à gauche du panneau arrière ci-contre est allumée en cyan constant.

Une annonce vocale, si le volume de votre amplificateur n'est pas au minimum, indique le statut de la connexion réseau: en cours, réussie, échec.

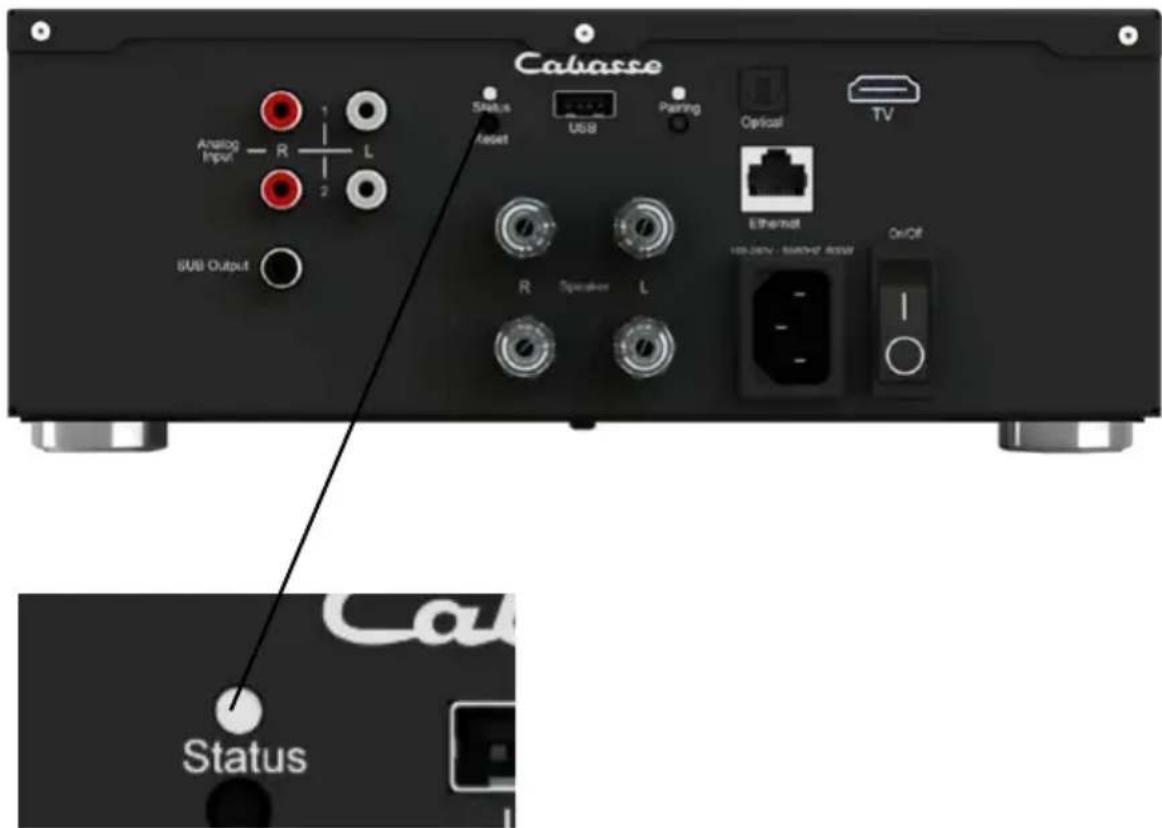

LES CODES COULEURS DE LA LED «STATUS»

CYAN Entrée DLNA, wifi, Ethernet, streaming réseau, streaming internet, AirPlay

JAUNE Entrée Optique

BLEU Entrée Bluetooth

ROUGE (clignotant) Echec de la connexion au réseau

VIOLET Calibration automatique en cours + Mise à jour en cours

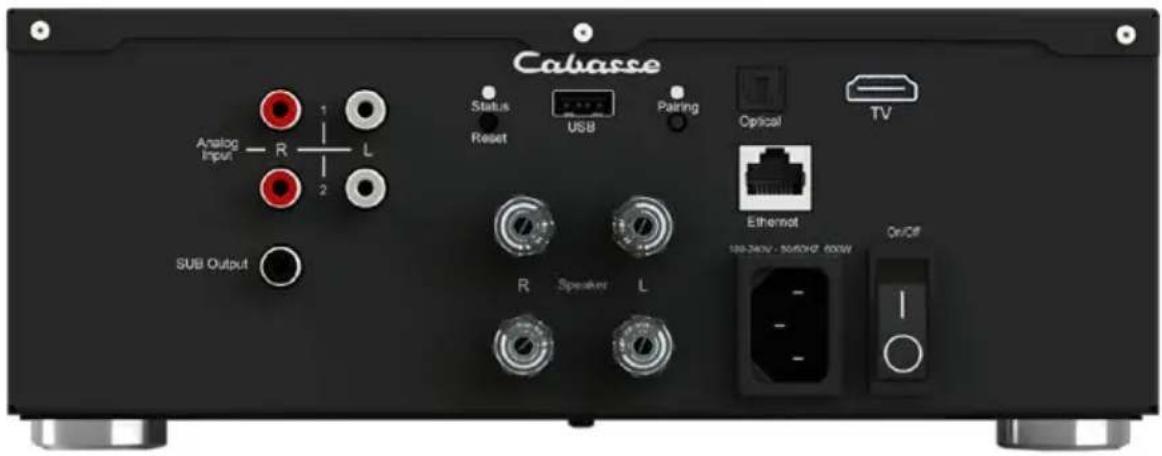

ENTREES FILAIRES ET NON FILAIRES

BOUTON D'ALIMENTATION

Le bouton ON/OFF situé à l'arrière de l'appareil vous permet d'allumer ou d'éteindre votre amplificateur.

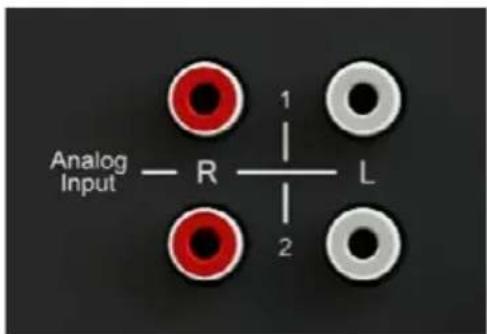

ENTREE ANALOGIQUE «ANALOG INPUT»

Cette entrée peut être connectée à une source audio (lecteur CD, lecteur MP3, smartphone, téléviseur) équipée d'une sortie analogique type RCA. Utiliser un cordon RCA (non fournis).

ENTREE USB

Cette entrée n'est utile que pour l'utilisation en mode Wi-Fi/Ethernet (paragraphes 4,5,6 ci-après). Connecter une clé USB ou un disque dur contenant des fichiers audio à cette entrée pour les mettre automatiquement en réseau. Tous les fichiers aux formats reconnus par le serveur DLNA sont alors listés dans l'application Stream Audio Control et peuvent être lus par tous les lecteurs Cabasse Stream connectés au même réseau. La prise USB est pourvue d'une alimentation continue 5 V - 1 A pour

1. Une fois que l'amplificateur est allumé, appuyer sur le bouton « Pairing » situé à l'arrière
2. La LED «Pairing» située à l'arrière doit clignoter
3. Activer le Bluetooth sur votre mobile
4. Sélectionner «Amplifier» dans la liste des appareils disponibles
5. Une fois la connexion réussie, la LED "Pairing" située à l'arrière cesse de clignoter

La liaison filaire Ethernet garantit un débit de transfert optimum et constant dans tout environnement. Utilisez la si le fonctionnement en mode Wi-Fi présente des coupures ou arrêts intempestifs de la musique, signes d'un réseau Wi-Fi saturé ou d'une distance routeur-Stream trop importante.

Connector un câble RJ45 entre votre amplificateur et votre routeur (ou Box Internet). La connexion est établie quand la diode STATUTS passe au bleu fixe. La connexion WIFI est alors automatiquement désactivée.

ATTENTION : le mode DHCP du routeur doit être activé.

Une mise à jour du logiciel peut démarrer automatiquement dès qu'une connexion au réseau internet est réalisée.

Le début et la fin de la mise à jour font l'objet d'une annonce vocale.

Durant les mises à jour qui peuvent nécessiter plusieurs minutes, ne pas éteindre ou déconnecter votre amplificateur

CONNEXION DLNA SANS FIL (WLAN) AU RESEAU WIFI AVEC L'APPLICATION STREAM CONTROL CABASSE

1) Installer l'application Cabasse StreamCONTROL sur la tablette/smartphone depuis «Play Store» pour un appareil Android ou «App Store» pour un produit Apple.
2) Ouvrir l'application et suivre le tutoriel
3) Suivre les instructions, avec sélection du réseau wi-fi à utiliser puis entrée du mot de passe réseau. La LED pairing cesse de clignoter, l'amplificateur annonce "connexion réseau réussie". Recommencer la procédure si ce n'est pas le cas.
4) Commencer à écouter vos musiques préférées à partir de votre smartphone, d'une clé ou d'un disque dur connecté(e) à l'entrée USB ou Micro USB de votre amplificateur ou en utilisant les sources connectées à son entrée analogique ou son entrée optique.

Les sources connectées à ces 2 entrées peuvent être partagées avec les autres appareils Stream connectés au même réseau en les regroupant dans une même zone.

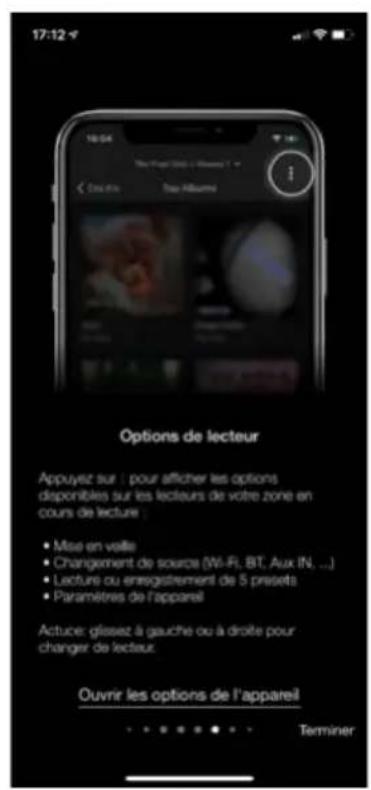

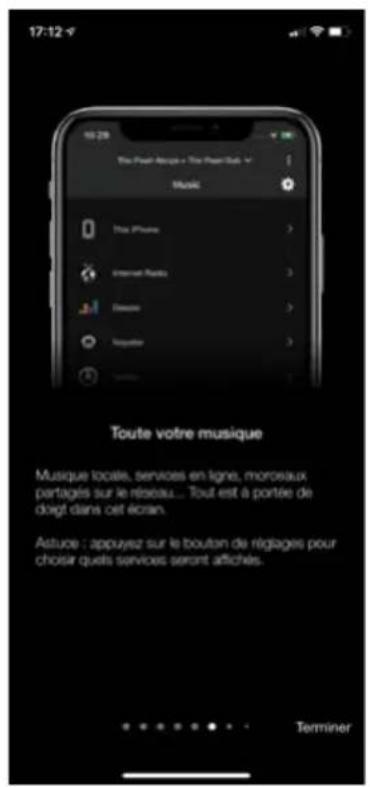

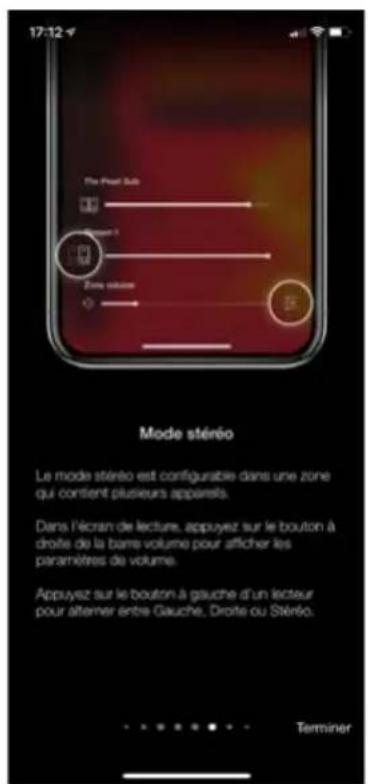

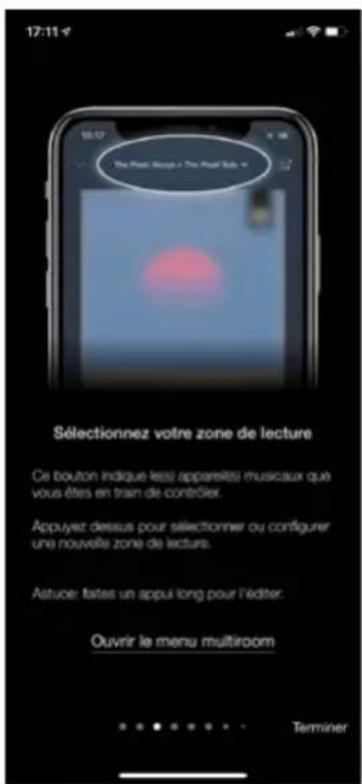

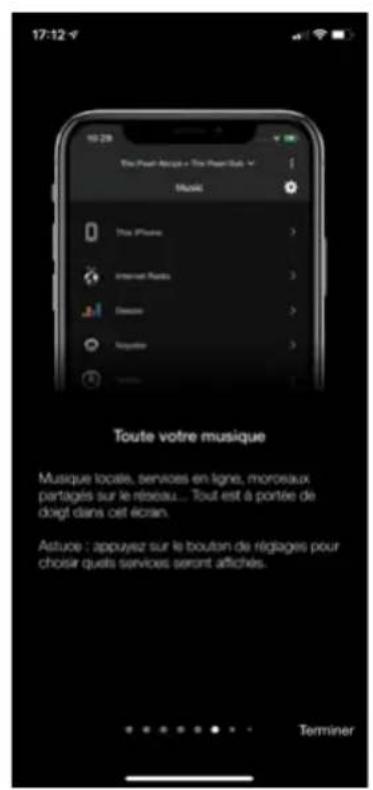

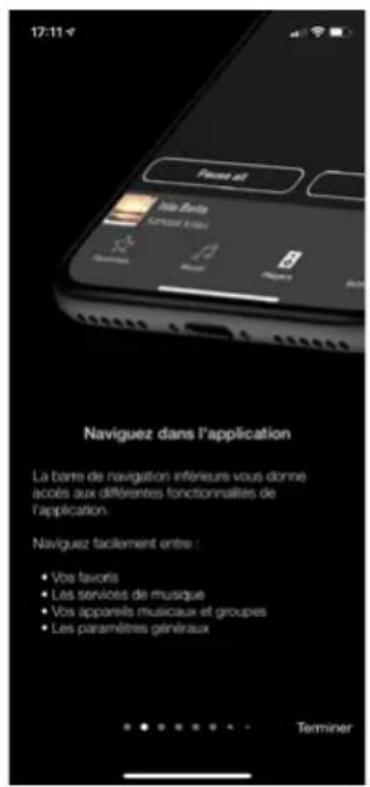

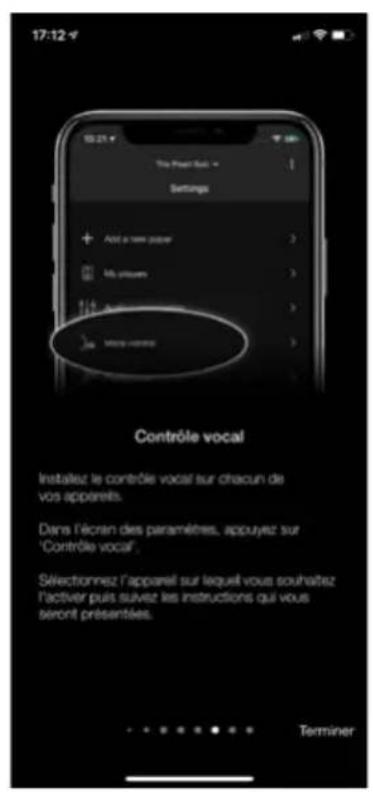

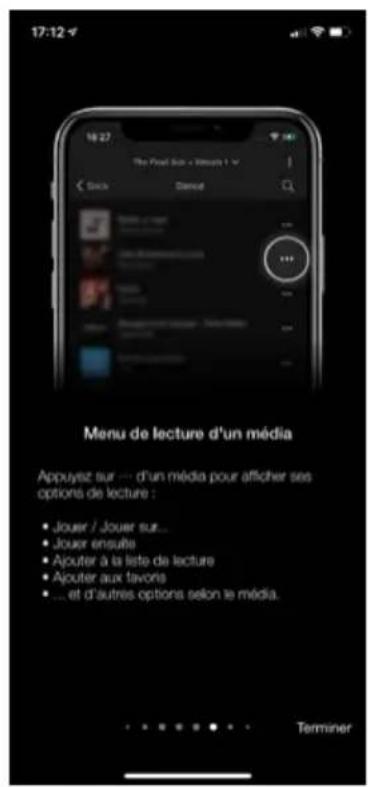

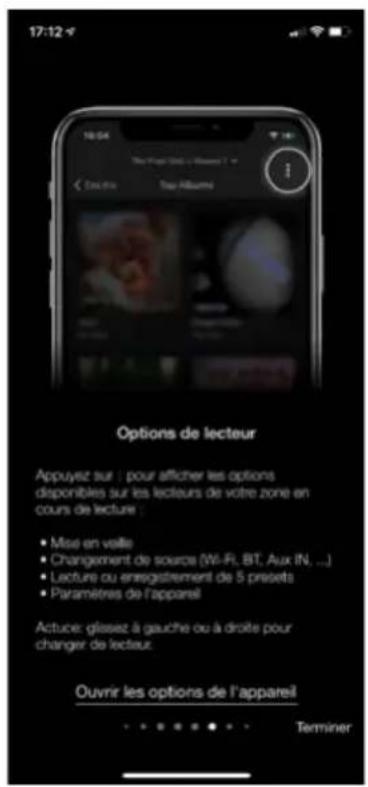

APPLICATION CABASSE STREAMCONTROL

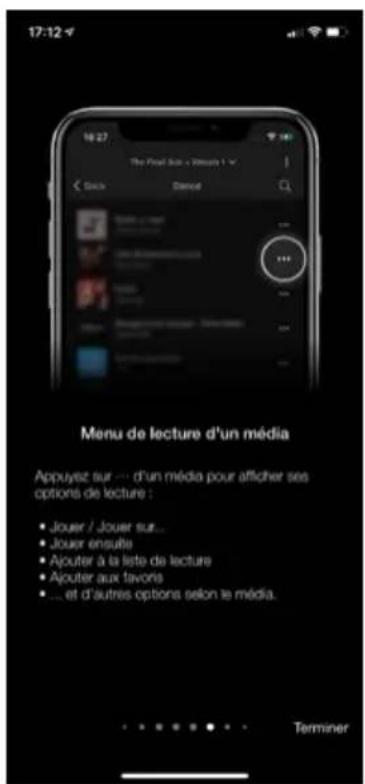

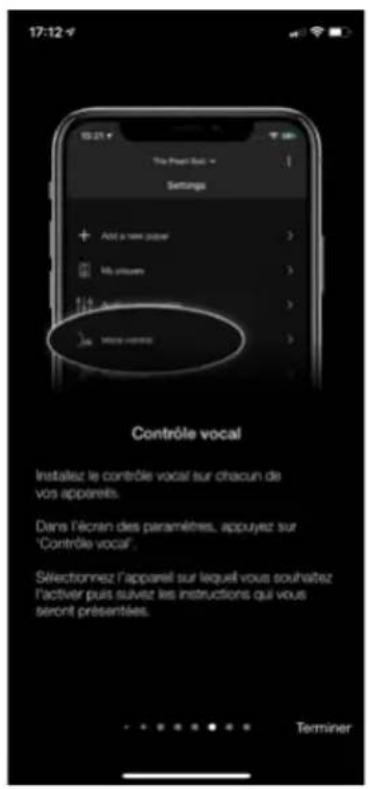

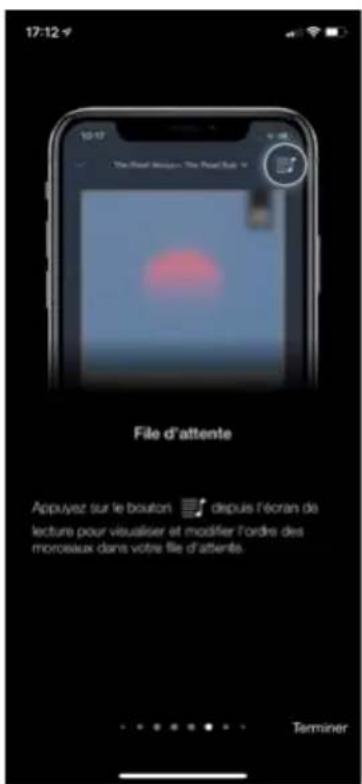

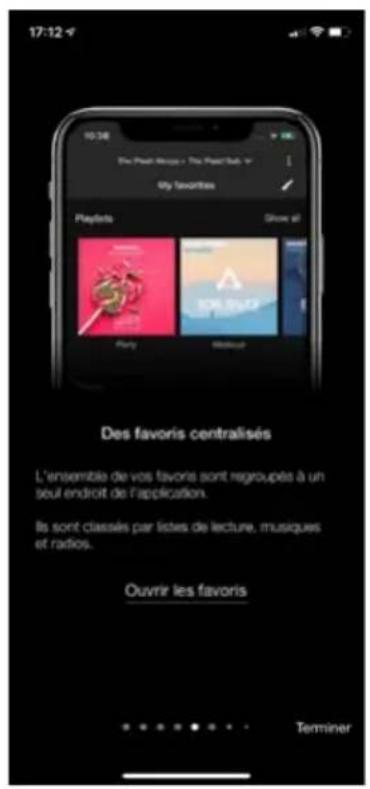

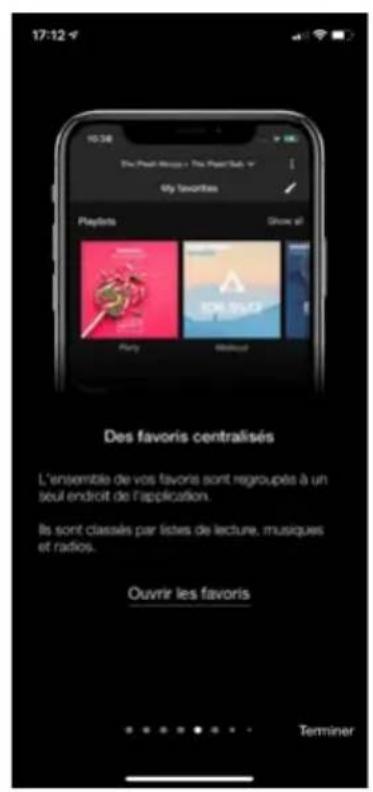

Ouvrir l'application Cabasse StreamCONTROL et lancer le tutoriel pour découvrir les principales fonctionnalités de l'application.

UTILISATION / SYNCHRONISATION AVEC UN TELEVISEUR

MODE TV

1. Veuillez raccorder l'amplificateur à la TV avec le câble TV.
2. Veuillez sélectionner dans le menu de votre téléviseur la sortie audio correspondante.
3. Si vous constatez de la latence entre l'image et le son de vos enceintes, essayez la fonctionnalité de temporisation ou de synchronisation audio de votre téléviseur si elle existe.
4. Grâce à ce branchement vous pourrez ainsi contrôler le volume de votre système via la télécommande de votre téléviseur.

AJUSTEMENT DE LA LATENCE DE VOTRE APPAREIL

Privilégier la solution coaxiale SPDIF.

Il existe alors 3 modes qui vous permettront d'adapter la latence de votre système audio à vos besoins :

- TV/DIRECT : Ce mode n'utilise pas le réseau. Le son est diffusé directement de l'entrée audio vers l'appareil. Par conséquent, le son doit être réparti sur chaque appareil de la zone et tous doivent posséder la même configuration.

- Faible latence : ce mode permet de la diffusion en continu d'une appareil master vers les autres. La latence est inférieure à 1 seconde, la stabilité de ce réglage dépendra de la qualité du réseau, de la bande passante. Si l'une de vos appareils se coupe, il s'agit généralement d'un manque de données de mises en mémoire tampon, une connexion filaire en Ethernet est à privilégier à une connexion wifi.

Si toutefois ce réglage reste instable nous conseillons de configurer le mode TV direct afin de ne plus dépendre de votre réseau.

DESACTIVATION DES HAUT-PARLEURS DU TELEVISEUR

Mettre le téléviseur sous tension, ouvrir le menu du téléviseur et rechercher un onglet du type Audio, Son ou Enceintes. Utiliser la fonction du menu qui permet de désactiver les haut-parleurs du téléviseur. Cet élément de menu peut par exemple être intitulé «Speaker On/Off» pour haut-parleurs activés / désactivés. Si cette fonction n'existe pas, amener le volume du son du téléviseur avec la télécommande du téléviseur au niveau minimum.

ACTIVATION DE LA SORTIE OPTIQUE DU TELEVISEUR

En l'absence de son avec une liaison optique, paramétrer si nécessaire dans le menu du téléviseur la sortie optique choisie.

MARQUAGE DEEE

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européenne).

Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Informations sur les piles et accumulateurs présents dans l'équipement (Applicable dans les pays de l'Union européenne).

Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposée sur une pile ou un accumulateur, indique que cette pile ou accumulateur ne doit pas être éliminé comme un déchet ménager non trié mais qu'il doit être collecté de manière séparée de sorte d'en faciliter le traitement et le recyclage. Il doit être remis à un point de collecte pour le traitement des piles et accumulateurs usagés. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin ou vous avez acheté le produit.

MISE A JOUR AUTOMATIQUE

Les mises à jour du logiciel sont automatiques.

La durée de mise à jour est variable et peut durer jusqu'à quinze minutes lors de la première connexion au réseau internet.

Le début et la fin de la mise à jour font l'objet d'une annonce vocale.

L'amplificateur n'est pas fonctionnel durant cette phase.

NETTOYAGE

Cet appareil peut être nettoyé à l'aide d'un linge doux, ne pas utiliser de détergent ni de liquide pouvant couler à l'intérieur de l'appareil.

N'utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou un abrasif.

Entrées digitales

• 1 entrée DLNA : filaire avec prise RJ45
  ou Wi-Fi dual band 2x2 802.11a/b/g/n/ac
• 1 entrée Bluetooth 4.2
• 1 entrée optique S/PDIF
• 1 entrée USB 2.0 5V-1A
• 1 prise TV
• Analogique RCA x 2
• Sortie Sub prise casque en façade

Entrée analogique RCA stéréo

Alimentation 100-240 VAC \~ 50/60Hz

Consommation 600 W

Contrôleur

Ecran LED tactile couleur avec bague rotative de volume et capteur de proximité

Température d'utilisation

$$ + 5 ^ {\circ} \mathrm{C} \text {à} + 3 5 ^ {\circ} \mathrm{C} $$

Température de stockage

$$ - 5 ^ {\circ} \mathrm{C} \text { à } + 4 0 ^ {\circ} \mathrm{C} $$

Taux d'humidité en utilisation

40% à 70%

Réseau

10/100Mb Ethernet

MAC & PHY

Wireless LAN 802.11b/g/n

Sécurité WPS 2.0

Lecteur audio digital

(DMR sous DLNA 1.5)

Réponse en fréquence

20Hz à 20 KHz / Headphone de 12.8 Ohms à 600 Homs

Formats audio streaming Wifi/RJ45

Amplificateur stéréo Class D

Amplification par canal :

2 x 215 W @ 4 Ohms

2 X 120 W @ 8 Ohms

Dimensions

245 x 97 x 220 mm

Poids

3,5 kg

SERVICE APRÈS VENTE

Cabasse dispose d'un réseau de revendeurs agréés qui est à votre disposition pour assurer le service après vente de votre matériel.

Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez sur notre site Internet www.cabasse.com la page

http://www.cabasse.com/distributeur/trouver-un-revendeur/

Par la présente, Cabasse déclare que l'équipement radioélectrique du type « Amplificateur » est conforme à la directive 2014/53/ EU. Ce marquage atteste de la conformité de l'équipement pour les aspects sécurité et santé des usagers, compatibilité électromagnétique de l'équipement, et bonne utilisation du spectre des fréquences radio et réduction des impacts du produit sur l'environnement. Les mises à jour logicielles sont publiées par le fabricant pour corriger ou améliorer les fonctions du produit.

Pour obtenir les informations les plus récentes sur les accessoires et le logiciel, veuillez consulter la déclaration UE de conformité à l'adresse :

www.cabasse.com/faq-stream/

ou adresser une demande écrite à :

Cabasse SAS - 210 rue René Descartes - F 29280 - Plouzané - France
