Type de produit	Aspirateur robot
Marque	Roidmi
Modèle	EVE ROOK S (SDJ03RM)
Dimensions	330 × 330 × 100 mm
Poids net	3,2 kg
Capacité du bac à poussière	250 ml
Capacité du réservoir d'eau	300 ml
Type de batterie	Lithium-ion rechargeable, 3200 mAh
Tension nominale	14,4 V
Puissance nominale	45 W
Niveau sonore	≤ 78 dB(A)
Connectivité	Wi-Fi 2,4 GHz, application ROIDMI et Mi Home
Fonctions de nettoyage	Complet, bord, zone, point fixe, programmé, cartographie rapide
Navigation	LIDAR (capteur de distance laser)
Détection d'obstacles	Capteurs de collision, capteurs de vide, anti-chute
Retour à la base	Automatique, reprise du nettoyage
Brosse principale	Rouleau-brosse (remplaçable tous les 6-12 mois)
Brosse latérale	Oui (remplaçable tous les 3-6 mois)
Filtre	Lavable, remplacer tous les 3-6 mois
Serpillière	Lavable, remplacer tous les 3-6 mois
Garantie	24 mois (hors consommables)
Accessoires inclus	Station de charge, adaptateur, réservoir d'eau deux-en-un, serpillière, brosse de nettoyage

FOIRE AUX QUESTIONS - EVE ROOK S Roidmi

Pourquoi mon aspirateur ne s'allume-t-il pas ?

La cause la plus fréquente est une batterie faible. Remettez l'unité principale sur la station de charge et laissez-la se recharger complètement.

Comment réinitialiser le Wi-Fi ?

Appuyez simultanément sur les boutons d'alimentation et de recharge pendant 3 secondes jusqu'à ce que le voyant clignote. Ensuite, reconfigurez le réseau via l'application.

Pourquoi le robot ne retourne-t-il pas à la base ?

Vérifiez que la station de charge est bien placée dans un espace dégagé (0,5 m de chaque côté, 1,5 m devant). Assurez-vous que les broches de charge sont propres et que le robot n'est pas trop éloigné.

Que faire en cas de bruit anormal pendant le nettoyage ?

Éteignez l'appareil et inspectez le rouleau-brosse, la brosse latérale et les roulettes. Retirez tout poil, fil ou objet étranger emmêlé.

La capacité de nettoyage a diminué, que faire ?

Videz le bac à poussière et nettoyez le filtre. Si le rouleau-brosse est obstrué, retirez les débris. Un filtre encrassé réduit l'aspiration.

Le module de lavage ne libère pas d'eau ou le débit est faible.

Vérifiez le niveau d'eau dans le réservoir. Dans l'application, augmentez le débit d'eau au maximum. Assurez-vous que la serpillière et son support sont correctement installés.

Impossible de connecter le robot au Wi-Fi.

Réinitialisez le Wi-Fi comme indiqué. Placez le robot près du routeur. Vérifiez que vous utilisez un réseau 2,4 GHz (le produit ne supporte pas le 5 GHz).

Le nettoyage programmé ne s'exécute pas.

Assurez-vous que le mode Ne pas déranger n'est pas activé durant la période prévue. Le robot doit être connecté au réseau pour synchroniser l'heure.

Faut-il charger la batterie 16 heures lors des premières utilisations ?

Non, les batteries lithium-ion n'ont pas d'effet mémoire. Vous pouvez utiliser et recharger l'appareil à tout moment.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également scanner le QR code dans le manuel pour accéder aux versions multilingues.

MODE D'EMPLOI EVE ROOK S Roidmi

Manuel d'opération du robot aspirateur-balayeur et de nettoyage au mop

Lisez ce manuel d'opération attentivement avant d'utiliser le produit et conservez le manuel en lieu sûr.

Scanner le QR code pour accéder aux manuels dans plusieurs langues.

FOIDMI

Table des matières

Consignes de sécurité

Avertissement 2

Mise en garde 3

Vue d'ensemble du produit

Unité principale 4

Réservoir d'eau et module de lavage deux-en-un. 5

Borne de recharge 5

Installation du produit

Installation d'une borne de recharge 6

Installation du module de lavage 7

Installation et utilisation de l'APPlication

Installation de l'APPLICATION ROIDMI 8

APPLICATION Mi Home 8

Mise en marche/arrêt et modes de nettoyage 9

Description de l'état des voyants 10

Démontage et nettoyage de l'appareil

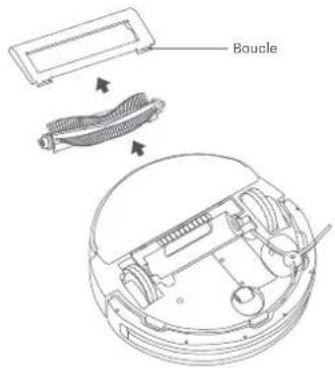

Démontage et nettoyage des composants du rouleau-brosse 11

Démontage et nettoyage de la brosse latérale 12

Démontage et nettoyage du réservoir d'eau et du filtre deux-en-un. 12

Démontage et nettoyage de la serpillière 14

Nettoyage des composants 14

Nettoyage de la borne de recharge 15

Dépannage 16

FAQ 17

Données techniques 18

Élimination des déchets 19

Garantie et limites de responsabilité 19

Carte de garantie 20

Dossiers d'entretien 20

Consignes de sécurité

Veuillez lire le mode d'emploi avant toute utilisation.

Avertissement : pour ne pas vous blesser ou blesser d'autres personnes, et pour éviter des dommages matériels inutiles, lisez attentivement et respectez les « Consignes de sécurité » suivantes avant d'utiliser le produit. Les consignes de sécurité sont divisées en deux sections, « Avertissement » et « Mise en garde ». Les sections « Avertissement » et « Mise en garde » contiennent des informations importantes pour une utilisation sûre du produit et doivent être respectées.

Par la présente, [ROIDMI Information Technology Co., Ltd.] déclare que le type d'équipement radio [Module WLAN 2,4 GHz] est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible à l'adresse Internet suivante : http://doc.roidmi.com/web/#/27?page_id=0

Avertissement

Consignes de sécurité importantes pour éviter la mort ou des blessures graves en cas de manipulations incorrectes.

Mise en garde

Consignes de sécurité importantes pour éviter des blessures mineures ou des dommages à l'appareil en cas d'utilisation incorrecte.

Avertissement

1. N'utilisez pas ce produit dans des endroits humides tels que les salles de bains ou à proximité de sources d'eau.
2. Ne l'utilisez pas pour nettoyer des liquides, des allumettes ou des déchets mouillés.
3. Ne tirez pas sur la fiche du cordon d'alimentation, ne l'insérez pas et ne touchez pas la prise avec des mains mouillées.
4. N'utilisez pas de fiches d'alimentation endommagées ou de prises mal fixées.
5. N'utilisez pas l'unité principale pour nettoyer des liquides inflammables tels que le kérosène, l'essence, des objets produisant des étincelles, des cartouches de toner, du toner et d'autres poussières combustibles ; n'utilisez pas l'appareil à proximité des éléments susmentionnés ou dans des environnements contenant des gaz inflammables et explosifs afin d'éviter les incendies.
6. Ne démontez pas, ne réparez pas et ne modifiez pas le produit vous-même, afin d'éviter les incendies, les blessures et les dommages, à l'exception du remplacement des consommables conformément au mode d'emploi.
7. Ne chargez pas de piles non rechargeables. Veuillez utiliser une alimentation en courant continu avec une tension nominale plutôt qu'un générateur ou une alimentation en courant alternatif pour éviter les risques d'incendie et les chocs électriques;
8. Utilisez un chiffon sec pour nettoyer régulièrement la poussière sur la prise afin d'éviter tout risque d'incendie dû à une mauvaise isolation ou à d'autres raisons.
9. Veillez à insérer fermement la fiche pour éviter les électrocutions, les courts-circuits et les incendies.
10. Veuillez immédiatement couper l'alimentation et cesser d'utiliser l'appareil en cas de dysfonctionnement afin d'éviter tout risque de fumée, d'incendie ou délectrocution.
11. Si l'appareil se déforme, surchauffe anormalement, dégage une odeur de brûlé ou émet un bruit inhabituel pendant la charge ou l'utilisation, coupez immédiatement l'alimentation électrique et débranchez l'appareil. Placez-le dans un endroit ouvert et ininflammable pour garantir la sécurité. Les produits défectueux doivent être remplacés et réparés par le fabricant ou son spécialiste de l'entretien afin d'éviter tout danger.
12. Veillez à débrancher la fiche de la prise de courant avant de procéder au nettoyage et à l'entretien afin d'éviter toute électrocution et toute blessure.
13. Si le rouleau-brosse fonctionne mal pendant l'utilisation, veuillez d'abord éteindre à l'aide du bouton d'alimentation et vérifier immédiatement si des poils ou d'autres fibres longues se sont emmêlés dans le rouleau-brosse, puis nettoyez-le au plus vite.

14. Ne vaporisez pas d'eau sur le corps du produit et la fiche, et ne les immergez pas dans l'eau.

15. Lorsque vous débranchez la fiche, veillez à tenir la partie isolée du cordon d'alimentation et ne tirez pas directement sur ce dernier.

16. La batterie est une unité hermétique et ne présente aucun danger dans des circonstances normales. Si, dans des cas extrêmes, du liquide s'échappe de la batterie, il peut provoquer des irritations ou des brûlures. Si vous entrez accidentellement en contact avec le liquide, suivez les instructions suivantes : ① contact avec la peau - laver avec de l'eau savonneuse. ② contact avec les yeux - rincer immédiatement avec de l'eau pendant au moins 15 minutes et consulter un médecin.
17. Cet appareil ne convient pas aux enfants ou aux personnes dont les capacités physiques, sensorielles et mentales sont limitées ou qui manquent d'expérience et de connaissances en la matière. Veuillez les encadrer pendant l'utilisation.
18. Veuillez tenir le robot aspirateur et serpillière à l'écart des équipements électromagnétiques dans les hôpitaux, demandez aux enfants de ne pas jouer avec l'appareil comme s'il s'agissait d'un jouet. l'appareil ne doit être utilisé qu'avec les accessoires d'origine fournis.
19. Ce cordon d'alimentation ne peut être utilisé qu'avec le robot aspirateur et serpillière tel que spécifié par le vendeur.
20. Avant de charger l'appareil, vérifiez si les caractéristiques du cordon d'alimentation correspondent à la tension requise.
21. L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec celui-ci.
22. Cet appareil contient des batteries qui ne peuvent être remplacées que par des personnes qualifiées.
23. Avertissement : La station de charge contre la recharge des batteries non rechargeables ;
24. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.

Mise en garde

1. N'utilisez pas cet appareil à l'extérieur, sur des surfaces non planes ou dans des environnements commerciaux ou industriels.
2. N'utilisez pas le produit dans des environnements dépourvus de barrières de protection (tels que les sols en duplex, les balcons ouverts, les dessus de meubles).
3. Ne l'utilisez pas dans des environnements dont la température est supérieure à 35°C, ou inférieure à 0°, ou lorsque le sol est recouvert d'un liquide ou d'une substance visqueuse.
4. N'obstruez pas la sortie d'air afin d'éviter toute déformation, tout dysfonctionnement ou tout incendie résultant d'une surchauffe.
5. Ne traînez pas l'appareil pour éviter de rayer le sol.
6. Ne balancez pas l'appareil et ne laissez pas les jeunes enfants jouer avec pour éviter de vous blesser ou de l'endommager.
7. Ne laissez pas tomber l'appareil, ne le heurtez pas avec d'autres objets et néxercez pas de pression sur lui afin d'éviter tout risque d'incendie ou toute électrocution résultant d'un dysfonctionnement.
8. Veillez à installer le rouleau-brosse et le filtre avant d'utiliser l'appareil afin d'éviter d'endommager le moteur et l'appareil.
9. Vérifiez que le cordon d'alimentation est intact avant de charger l'appareil.
10. Avant d'utiliser le robot aspirateur et serpillière pour la première fois ou de remplacer le filtre désigné, éteignez l'appareil et assurez-vous que le filtre est correctement installé.
11. Les batteries usagées doivent être éliminées de manière appropriée. Ne les jetez pas de façon arbitraire.
12. Avant d'utiliser l'appareil, rangez soigneusement les bureaux, les chaises, les articles ménagers, les objets au sol, etc., et dégagez les cordons d'alimentation et les petits objets posés sur le sol afin d'éviter que l'appareil ne soit bloqué pendant le nettoyage.

13. Lorsque la machine fonctionne, placez les rideaux et les nappes loin du sol et maintenez la moquette à plat, afin d'éviter que le produit ne se bloque pendant le fonctionnement et n'endommage vos objets de valeur.

14. Avant la première utilisation, assurez-vous que toutes les portes des pièces sont ouvertes pour que l'appareil puisse établir une carte complète de la maison.

15. Ne vous placez pas devant l'appareil lorsqu'il fonctionne afin de ne pas l'empêcher d'identifier la zone à nettoyer.
16. S'il n'est pas utilisé pendant une longue période, le robot aspirateur et serpillière doit être complètement rechargé avant d'être éteint. Il est recommandé de recharger l'appareil au moins une fois tous les trois mois pour éviter d'endommager la batterie.
17. N'utilisez pas ou ne conservez pas l'appareil dans des conditions défavorables extrêmes, telles que des températures extrêmes. Il est recommandé de l'utiliser dans un environnement intérieur et de le conserver dans un endroit frais et sec.

Vue d'ensemble du produit

Unité principale

Capteur de distance laser

Voyant

Capteur de collision (×2)

Lentille infrarouge

• Appuyez sur ce bouton pour interrompre le fonctionnement de l'appareil
• Appuyez sur ce bouton pour revenir à la recharge pendant l'interruption

Bouton d'alimentation

• Appuyez sur ce bouton et maintenez-le enfoncé pour allumer/éteindre l'appareil
• Appuyez sur ce bouton pour démarrer/interrompre le nettoyage

Bouton d'alimentation + bouton de recharge

• Appuyez simultanément sur les deux boutons pendant 3 secondes pour réinitialiser le Wi-Fi et accéder aux paramètres du réseau
• Appuyez sur deux boutons et maintenez-les enfoncés pendant 15 secondes pour une réinitialisation d'usine.

Plaque des électrodes de charge (×2)

Porte-serpillière

Réservoir d'eau deux-en-un

Entrée de récupération de la poussière

Capteur de vide (×3)

Roulette omnidirectionnelle

Batterie

Brosse latérale

Roulette (×2)

Rouleau-brosse

Couvercle du rouleau-brosse

Serpillière

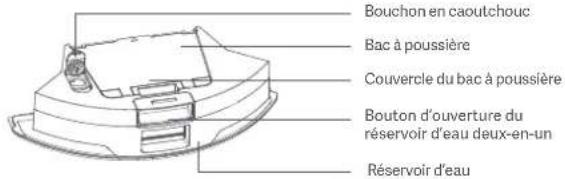

Réservoir d'eau et module de lavage deux-en-un

Bouchon en caoutchouc Bac à poussière Couvercle du bac à poussière Bouton d'ouverture du réservoir d'eau deux-en-un Réservoir d'eau

Serpillière Porte-serpillière

Borne de recharge

Broche de charge Lentille infrarouge Interface de charge

Adaptateur AC/DC

Installation du produit

Installation d'une borne de recharge

Étape 1: Trouvez un emplacement approprié contre le mur pour placer la station de charge et connectez-la à l'alimentation électrique ;

Étape 2 : Lorsque vous utilisez l'appareil pour la première fois, appuyez sur le bouton ⏻ et maintenez-le enfoncé pour l'allumer, puis placez manuellement l'unité principale contre la station de charge pour la charge.

>0.5 m >1.5 m >0.5 m

1. Avant utilisation, veuillez retirer les bandes de protection anti-collision des deux côtés de l'unité principale, le film protecteur sur la lentille de collision frontale et le film de protection de la lentille infrarouge sur la station de charge ;
2. Pendant la charge, n'installez pas le module de lavage afin déviter que les serpillières humides ne coulent et n'endommagent le plancher.
3. Veuillez ranger le cordon d'alimentation, sinon il pourrait être traîné par le robot, ce qui entraînerait le déplacement ou l'extinction de la station de charge ;
4. N'utilisez pas cet appareil dans une pièce où se trouvent des nourrissons et des jeunes enfants, et tenez-le loin d'eux.
5. Lorsque l'unité principale est en charge sur la station de charge, les enfants ou les animaux domestiques ne doivent pas être autorisés à s'approcher ou à entrer en collision avec l'unité principale, afin d'éviter tout danger;
6. Afin de faciliter le retour en douceur de l'unité principale à la station de charge après le nettoyage, il est recommandé de démarrer l'appareil à partir de la station de charge et de ne pas déplacer la station de charge pendant le processus de nettoyage ;
7. La station de charge a pour fonction de recharger.

Installation du module de lavage

Étape 1 : installer la serpillière

Insérez la serpillière humide et essorée dans le porte-serpillière et accrochez-la au Velcro.

Étape 3 : Installer le module de lavage

Installez le module de lavage au fond du réservoir d'eau deux-en-un dans le sens indiqué sur le schéma.

Étape 2 : Remplir le réservoir d'eau deux-en-un avec de l'eau

Retirez le bouchon en caoutchouc de l'entrée du réservoir d'eau deux-en-un, versez de l'eau propre dans le réservoir, puis remettez le bouchon en caoutchouc en place.

Étape 4 : Installer le réservoir d'eau deux-en-un

Installez le réservoir d'eau deux-en-un dans l'unité principale en suivant le sens indiqué sur le schéma, jusqu'à ce que vous entendiez un « clic ».

1. Ne versez pas d'eau chaude dans le réservoir d'eau deux-en-un afin d'éviter toute déformation du réservoir d'eau. ne tirez pas la chasse d'eau et ne faites pas tremper le réservoir d'eau deux-en-un.
2. N'utilisez pas de détergents, de désinfectants, de détergents solides et d'autres produits de nettoyage pour éviter la corrosion et le blocage du réservoir d'eau deux-en-un.
3. Pour des raisons de tests de production, il peut y avoir une petite quantité de résidus d'eau dans le réservoir d'eau deux-en-un, ce qui est un phénomène normal.
4. Lorsque vous passez la serpillière, configurez des murs virtuels ou une zone interdite dans les zones recouvertes de moquette. n'utilisez pas la fonction de serpillière sur la moquette.
5. Lorsque l'appareil se charge ou qu'il n'est pas utilisé, retirez le module de lavage, videz l'excédent d'eau dans le réservoir d'eau et nettoyez la serpillière pour éviter les moisissures ou les odeurs.
6. Il est recommandé de nettoyer la serpillière après chaque utilisation afin de garantir la vitesse de sortie de l'eau et l'effet de nettoyage. Si nécessaire, la serpillière peut être remplacée par une nouvelle.
7. Lorsque l'unité principale se charge sur un plancher en bois, retirez rapidement le module de lavage pour éviter que la serpillière ne coule et niendommage le plancher.

Installation et utilisation de l'APPLICATION

Installation de l'APPLICATION ROIDMI

Cet appareil est compatible avec la plateforme ROIDMI et l'application « ROIDMI » vous permet de le commander. L'application est disponible pour les systèmes Android et iOS.
1. Scannez le code QR ci-dessous ou recherchez « ROIDMI » dans votre boutique d'applications pour télécharger et installer l'application.
2. Connectez-vous dans l'application. Appuyez longuement et simultanément sur les touches et du robot nettoyeur pendant plus de 3 s pour effectuer une réinitialisation. Cliquez sur « » dans le coin supérieur de la page d'accueil dans l'application pour ajouter un appareil. Sélectionnez le robot nettoyeur dans la liste des appareils, puis connectez-le au Wi-Fi en suivant les instructions à l'écran.

Pondietern 198

[Non-Text]

Albute Packard

Configurer l'aréseau

* Ce produit ne fonctionne qu'avec un Wi-Fi 2,4GHz.

1. Si vous avez des questions, contactez le service clientèle ou consultez le site Internet officiel.

APPLICATION MiHome

Ce produit fonctionne avec l'application mijia (Mi Home). Il peut être commandé par le biais de l'application Mi Home et interconnecté avec d'autres dispositifs intelligents.
1. Scannez le code QR ci-dessous ou recherchez « Mi Home » dans votre boutique d'applications pour télécharger et installer l'application.
2. Lancez l'application Mi Home, puis créez un compte ou connectez-vous dans l'application.
3. Appuyez longuement et simultanément sur les touches ▲ et ◎ du robot nettoyeur pendant plus de 3 s pour effectuer une réinitialisation. Cliquez sur « + » dans le coin supérieur de la page d'accueil dans l'application pour ajouter un appareil.
4. Dans la liste de catégories d'appareil, repérez la catégorie « Robot nettoyeur », puis cliquez sur le modèle de votre robot nettoyeur ROIDMI pour accéder à l'interface de configuration du réseau.
5. Effectuez les opérations suivantes en suivant les instructions de l'application pour configurer le réseau.

Sinitiative N16

Rappel : la disponibilité réelle des opérations varie en fonction des mises à jour ou à niveau de l'application Mi Home. Suivez les instructions suivantes dans l'application.

Notez que la mention « Compatible mijia » ne certifie que la compatibilité du produit avec l'application Mi Home.

Xiaomi et Mijia ne sont pas responsables des problèmes liés au produit lui-même et à la production de son fabricant, aux normes opérationnelles, au contrôle de la qualité, etc.

*Certaines régions à l'étranger ne prennent pas en charge la connexion à l'application Mi Home.

Mise en marche/arrêt et modes de nettoyage

1. Mise sous tension/hors tension

Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes. Le voyant du bouton d'alimentation s'allume et l'unité principale passe en mode veille. Lorsque l'unité principale est stationnaire, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour l'éteindre, le voyant s'éteint.

Lorsque l'unité principale fonctionne, une pression sur n'importe quel bouton interrompt l'unité principale. Après une interruption, appuyez à nouveau sur le bouton d'alimentation pour poursuivre le nettoyage.

1. Retour à la recharge

En mode veille, appuyez sur le bouton de recharge et l'unité principale retournera à la station de charge pour se recharger. Lorsque l'unité principale a fini de nettoyer, elle retourne automatiquement à la station de charge pour se recharger. Si la batterie est faible pendant le nettoyage, elle retournera automatiquement à la station de charge pour se recharger.

1. Création rapide d'une carte

Lorsque l'unité principale est mise sous tension pour la première fois, il n'y a pas de carte dans l'application. Placez l'unité principale dans la station de charge, sélectionnez la création rapide d'une carte dans l'application, et l'unité principale ne construira qu'une carte sans nettoyage. Une fois que l'unité principale est automatiquement revenue à la station de charge, la carte sera complétée et enregistrée automatiquement.

1. Carte en mémoire

Une fois que l'unité principale a terminé avec succès la construction ou le nettoyage rapide de la carte et qu'elle retoume à la station de charge pour la recharger, l'application enregistre et met à jour automatiquement la carte. Une fois la carte créée, vous pouvez diviser, fusionner des zones ou personnaliser les noms des pièces dans l'application.

1. Nettoyage complet de la maison

Commencez à nettoyer complètement la maison via l'application ou en appuyant sur le bouton d'alimentation. L'unité principale effectuera d'abord un nettoyage complet de la maison le long d'un chemin défini, puis effectuera un nettoyage des bords et retournera automatiquement à la station de charge pour se recharger une fois le nettoyage terminé.

1. Nettoyage des bords

Sélectionnez Nettoyage des bords dans l'application, et l'unité principale reconnaîtra automatiquement la zone de nettoyage et effectuera un nettoyage des bords, puis retournera automatiquement à la station de charge pour se recharger une fois le nettoyage terminé.

1. Nettoyage de zone

Les utilisateurs peuvent sélectionner une zone (quadrilatère) sur la carte, cette zone peut être mise à l'échelle et déplacée, et en cliquant sur le n'iod avec un signe « + » pour augmenter le nombre de variables dans un polygone (jusqu'à 10 côtés), vous pouvez également définir le nombre de fois que la zone est nettoyée. Après avoir déterminé la zone de nettoyage, cliquez

sur le bouton d'alimentation pour commencer à nettoyer la zone et rechargez-la automatiquement après chaque tâche de nettoyage.

1. Nettoyage de point fixe

Sélectionnez le nettoyage en point fixe dans l'application, puis définissez le point cible sur la carte. L'unité principale planifie automatiquement l'itinéraire jusqu'au point cible et nettoie dans une zone carrée de 1,6 × 1,6 m avec le point cible comme centre. L'unité principale retournera automatiquement à la station de charge pour se recharger une fois le nettoyage terminé.

1. Nettoyage programmé

Utilisez l'application pour définir l'heure du nettoyage programmé, et l'unité principale commencera automatiquement le nettoyage à l'heure spécifiée et retoumera automatiquement à la station de charge une fois le nettoyage terminé.

Si le mode Ne pas déranger est activé, le nettoyage programmé ne sera pas exécuté pendant la période Ne pas déranger.

1. Ajouter de l'eau ou nettoyer la serpillière pendant son utilisation

Pendant le processus de nettoyage, si vous devez ajouter de l'eau ou nettoyer la serpillière, mettez l'appareil en pause en appuyant sur le bouton d'alimentation, retirez le réservoir d'eau deux-en-un et le module de nettoyage, ajoutez de l'eau ou nettoyez la serpillière, puis remettez en place le réservoir d'eau deux-en-un et le module de nettoyage. Enfin, appuyez sur le bouton d'alimentation pour que l'appareil reprenne son fonctionnement.

1. Mode veille

Si l'unité principale ne se charge pas et qu'elle n'est pas utilisée pendant plus de 10 minutes, elle passe automatiquement en mode veille. Si elle reste en mode veille pendant plus de 6 heures, elle s'éteint automatiquement. Pour réveiller l'unité principale, appuyez sur n'importe quel bouton ou utilisez l'application.

1. Reprendre le nettoyage

Pendant le processus de nettoyage, si la batterie est faible, l'unité principale retournera automatiquement à la station de charge pour se recharger. Après la recharge, l'unité principale reviendra automatiquement à l'endroit où elle s'était arrêtée et poursuivra le processus de nettoyage. Si vous arrêtez manuellement le nettoyage, puis déplacez ou utilisez l'unité principale pendant le processus de charge, la reprise du nettoyage sera annulée.

1. Mur virtuel/zone interdite

Dans l'application, vous pouvez créer des murs virtuels ou des zones interdites pour empêcher l'unité principale d'entrer dans les zones qui ne doivent pas être nettoyées.

Avant d'utiliser la fonction mur virtuel/zone interdite, vous devez enregistrer la carte dans l'application. Le déplacement de l'unité principale ou des changements majeurs dans l'environnement peuvent rendre la carte originale invalide et entraîner la perte de murs virtuels/zones interdites.

1. Mode « Ne pas déranger »

Pendant la période « Ne pas déranger », l'unité principale n'exécute pas la reprise de nettoyage et le nettoyage programmé et ne diffuse pas activement les messages vocaux. Le mode « Ne pas déranger » est activé par défaut de 23 h à 9 h. Vous pouvez activer/désactiver le mode « Ne pas déranger » ou définir la durée du mode.

Pendant la période « Ne pas déranger », le voyant s'éteint après que l'unité principale a été chargée pendant une minute.

1. Réinitialiser le Wi-Fi

Si le téléphone portable ne peut pas se connecter à l'unité principale après avoir réinitialisé le mot de passe ou pour d'autres raisons, réinitialisez la connexion Wi-Fi en suivant les instructions du téléchargement de l'application de ce manuel.

1. Restauration de la configuration d'usine

Appuyez sur deux boutons et maintenez-les enfoncés pendant 15 secondes pour une réinitialisation d'usine. L'unité principale doit se reconnecter à l'application et tous les paramètres associés à l'application seront effacés.

1. Mise à jour du micrologiciel

Le micrologiciel de l'appareil peut être mis à jour via l'application. Pendant le processus de mise à niveau, l'unité principale doit être dans la station de charge ou avoir une batterie alimentée à plus de 30 %. Il n'est pas permis de commencer le nettoyage pendant le processus de mise à niveau.

Mise en garde

1. Il est recommandé de placer l'unité principale en position de charge de la station de charge avant de commencer le nettoyage ;
2. Avant d'utiliser l'appareil, rangez soigneusement les bureaux, les chaises, les articles ménagers, les objets au sol, etc., et dégagez les cordons d'alimentation et les petits objets posés sur le sol afin d'éviter que l'appareil ne soit bloqué pendant le nettoyage.
3. Ne vous placez pas devant l'appareil lorsqu'il fonctionne afin de ne pas l'empêcher d'identifier la zone à nettoyer.
4. Il est recommandé de ne pas éteindre l'unité principale une fois qu'elle a terminé son travail, mais de la laisser en mode de charge afin d'améliorer ses performances lors du prochain nettoyage.

Description de l'état des voyants

Description de l'état du voyant de l'unité principale

État de l'indicateur	Lumière blanche	Lumière blanche	Lumière rouge
État de veille à faible consommation d'énergie/Exceptionse	X	éteindre	clignotement
Mise sous tension terminée / Chargement terminé / Réseau Succès de la configuration/ Connexion au réseau	Solide sur	éteindre	X
Charge/mise sous tension	Respiration	éteindre	X
Connexion au réseau/ Pas de réseau	clignotement	éteindre	X
Recharge	éteindre	Solide sur	X
Mise hors tension/Veille		éteindre éteindre	X

Démontage et nettoyage de l'appareil

Veuillez effectuer les étapes de nettoyage suivantes lorsque l'appareil est éteint !

Démontage et nettoyage des composants du rouleau-brosse

Étape 1: démonter le rouleau-brosse

Retournez l'unité principale, soulevez la boucle et retirez le couvercle du rouleau-brosse, puis retirez ce dernier.

Étape 2 : nettoyer le rouleau-brosse

Utilisez une brosse de nettoyage pour ramasser et couper les poils et les fibres attachés au rouleau-brosse, les séparer de celui-ci et nettoyer la saleté en surface. Il est recommandé de remplacer le rouleau-brosse tous les 6 à 12 mois.

Boucle

1. Éteignez l'appareil avant de remplacer le rouleau-brosse.
2. La brosse de nettoyage est dotée de lames tranchantes qui permettent de couper les débris enchevêtrés difficiles à nettoyer. Gardez la brosse de nettoyage hors de portée des enfants.

Démontage et nettoyage de la brosse latérale

Étape 1 : démonter la brosse latérale

Retournez l'unité principale, retirez les vis à l'aide d'un tournevis et retirez la brosse latérale.

Étape 2 : nettoyer la brosse latérale

Utilisez une brosse de nettoyage pour ramasser et couper les poils et les fibres attachés à la brosse latérale, les séparer de celle-ci et nettoyer la saleté en surface. Il est recommandé de remplacer la brosse latérale tous les 3 à 6 mois.

1. Veuillez remplacer la brosse latérale par une brosse d'origine afin d'éviter d'endommager l'unité principale en raison de variations entre les produits.
2. Faites attention lorsque vous utilisez un tournevis pour remplacer la brosse latérale afin déviter de vous égratigner.

Démontage et nettoyage du réservoir d'eau et du filtre deux-en-un

Étape 1: démonter le réservoir d'eau deux-en-un

Appuyez sur le bouton d'ouverture du réservoir d'eau deux-en-un pour le retirer.

Étape 2 : jeter les déchets dans le réservoir d'eau deux-en-un

Ouvrez le couvercle du bac à poussière et réservoir d'eau deux-en-un et jetez les déchets. Utilisez une brosse de nettoyage pour nettoyer le bac à poussière.

Étape 3 : démonter le filtre

Ouvrez le couvercle, retirez le filtre et nettoyez-le avec une brosse de nettoyage ;

Étape 4 : nettoyer le filtre

Rincez le filtre à l'eau claire et laissez-le sécher à l'air avant de le réutiliser pour éviter que la poussière ne s'agglomère.

Étape 5 : nettoyer le réservoir d'eau deux-en-un

Rincez le bac à poussière et réservoir d'eau deux-en-un à l'eau claire et laissez-la sécher à l'air libre pendant 24 heures avant de la réutiliser afin d'éviter que la poussière ne s'agglomère.

1. Ne rincez pas et ne faites pas tremper le réservoir d'eau deux-en-un pendant le nettoyage du bac à poussière du réservoir d'eau deux-en-un.
2. Il est recommandé de remplacer le filtre par un filtre d'origine tous les 3 à 6 mois pour garantir sa propreté.

Démontage et nettoyage de la serpillière

Étape 1: retirer la serpillière

Retirez le module de lavage du réservoir d'eau deux-en-un et retirez la serpillière de son support.

Étape 2 : nettoyer la serpillière

Rincez la serpillière à l'eau claire et laissez-la sécher à l'air libre avant de la réutiliser pour éviter que la poussière ne s'agglomère.

Mise en garde

1. Veuillez remplacer la serpillière par une serpillière d'origine afin d'éviter que l'effet de nettoyage ne soit affecté en raison de variations entre les produits.
2. Il est recommandé de remplacer la serpillière par une serpillière d'origine tous les 3 à 6 mois pour garantir la propreté.

Nettoyage des composants

Étape 1: Nettoyer les capteurs de l'unité principale

Utilisez un chiffon doux et propre pour essuyer le capteur de distance laser, la lentille infrarouge, les plaques d'électrodes de charge et les capteurs de vide de l'unité principale.

Étape 2 : Nettoyer la roulette omnidirectionnelle

Retournez l'appareil et, à l'aide d'un tournevis, retirez la roulette omnidirectionnelle et nettoyez les poils et les saletés qui se trouvent sur la roulette.

1. N'utilisez pas de lingettes humides, de détergents, de sprays ou d'autres produits chimiques pour nettoyer les capteurs, les capteurs de recharge infrarouge ou les plaques d'électrodes de charge de l'unité principale.
2. Soyez prudent lorsque vous utilisez un tournevis pour remplacer des composants afin d'éviter de vous égratigner.

Nettoyage de la borne de recharge

Nettoyer la lentille infrarouge et les broches de charge

Utilisez un chiffon doux et propre pour essuyer et nettoyer la lentille infrarouge et les broches de charge de la station de charge afin de vous assurer qu'elles sont propres et exemptes de débris ;

Broche de charge Lentille infrarouge

Mise en garde

N'utilisez pas de lingettes humides, de détergents, de sprays ou d'autres produits chimiques pour nettoyer la lentille infrarouge, les broches de charge de la station de charge.

Dépannage

Lorsque le robot aspirateur et serpillière présente un comportement anormal pendant son fonctionnement, le bouton de l'unité principale clignote en jaune et émet un message vocal. Veuillez vous référer au tableau suivant pour le dépannage.

Conseil : certaines anomalies peuvent être éliminées en réinitialisant le système.

Message de dysfonctionnement Solution
Assurez-vous que le capteur de distance laser n'est pas obstrué avant de commencer	Veuillez vérifier si le capteur de distance laser est bloqué ou obstrué par des objets étrangers. Retirez les obstacles ou les objets étrangers.
	N'utilisez pas l'unité principale à l'extérieur, en plein soleil ou sous une forte lumière. Déplacez l'unité principale à l'intérieur pour l'utiliser.
	Si les méthodes ci-dessus sont inefficaces, déplacez l'unité principale vers un nouvel emplacement pour commencer.
	Si le message indiquant une anormalité persiste, veuillez contacter notre service après-vente.
Veuillez remettre l'unité principale dans la station de charge	Si l'unité principale ne retourne pas à la station de charge pour se recharger, veuillez remettre l'unité principale dans la station de charge.
La batterie est faible, veuillez recharger l'appareil	La batterie est faible et l'unité principale ne peut pas démarrer normalement. Veuillez charger l'unité principale avant de l'utiliser.
Veillez à ce que le réservoir d'eau deux-en-un soit installé correctement	Veuillez remettre en place le réservoir d'eau deux-en-un et vous assurer qu'il est installé correctement.
Veuillez essuyer les capteurs de vide et déplacer l'unité principale vers un nouvel emplacement avant de commencer	Si l'unité principale est suspendue, veuillez la déplacer avant de commencer.
	Les capteurs de vide sont trop encrassés et obstrués par de la poussière ou d'autres débris. Veuillez essuyer les capteurs de vide.
Vérifiez que les capteurs de collision ne comportent pas de corps étrangers et éliminez-les	Vérifiez que les capteurs de collision ne sont pas obstrués et éliminez tout objet étranger autour d'eux.
	S'il n'y a pas de corps étranger, déplacez l'unité principale vers un nouvel emplacement avant de commencer.
	Si le message indiquant une anormalité persiste, veuillez contacter notre service après-vente.
Veuillez remettre l'unité principale dans la station de charge	Si l'unité principale ne retourne pas à la station de charge pour se recharger, veuillez remettre l'unité principale dans la station de charge.
Veuillez dégager les obstacles autour de l'unité principale et réessayer	Veuillez vérifier si l'unité principale est bloquée ou piégée par des obstacles et enlevez les obstacles à proximité.
Batterie faible. Veuillez attendre la fin de la charge	L'unité principale a une batterie faible et se charge dans la station de charge. Veuillez attendre la fin de la charge avant de redémarrer.
Veillez à ce que la serpillère soit installée correctement	Veuillez remettre la serpillière en place et vous assurer que le porte-serpillière est correctement installé.
L'unité principale s'est arrêtée en raison d'une batterie faible	L'unité principale s'éteindra automatiquement lorsque sa tension est inférieure à 12 V. Veuillez remettre l'unité principale dans la station de charge pour la recharger.
La brosse latérale fonctionne mal. Veuillez vérifier et dégager la brosse latérale	Vérifiez que des corps étrangers ne se sont pas emmêlés dans la brosse latérale et retirez-les.
Les roulettes fonctionnent mal. Veuillez vérifier et dégager les roulettes	Vérifiez que les roulettes ne sont pas bloquées et éllminez tout objet étranger.
Le rouleau-brosse fonctionne mal. Veuillez vérifier et dégager le rouleau-brosse	Vérifiez que des corps étrangers ne se sont pas emmêlés dans le rouleau-brosse et retirez-les.
Un mur virtuel ou une zone interdite est détecté. Veuillez éloigner l'unité principale de cette zone	Veuillez redémarrer l'unité principale après l'avoir éloignée du mur virtuel ou de la zone interdite.

FAQ

Type de dysfonctionnement Solution
Impossible d'allumer	La charge de la batterie est faible. Veuillez remettre l'unité principale dans la station de charge pour la charger avant utilisation.
Impossible de charger	La borne de recharge n'est pas sous tension. Assurez-vous que l'alimentation électrique est connectée. Les plaques d'électrodes de charge ne sont pas en bon contact. Veuillez nettoyer les broches de charge de la station de charge et les plaques d'électrodes de charge de l'unité principale. La température ambiante est trop basse (inférieure à 0°C) ou trop élevée (supérieure à 35°C).
Ne pas retourner à la station de recharge pour recharger	Il y a trop d'obstacles à proximité de la borne de recharge. Veuillez placer la borne de recharge dans un espace ouvert. La distance entre l'unité principale et la station de charge est trop grande. Veuillez placer l'unité principale près de la station de charge et réessayer.
Fonctionnement anormal	Veuillez éteindre le robot et le redémarrer.
Bruit anormal pendant le nettoyage	Des objets étrangers peuvent être emmêliés dans le rouleau-brosse, la brosse latérale, les roulettes ou la roulette omnidirectionnelle. Veuillez éteindre le robot et le nettoyer.
Capacité de nettoyage ou de récupération de la poussière réduite	Le réservoir d'eau deux-en-un est plein. Veuillez vider le bac à poussières. Le filtre est obstrué, veuillez le nettoyer. Des corps étrangers sont coincés dans le rouleau-brosse, veuillez le nettoyer.
Le module de lavage ne libère pas d'eau ou la quantité d'eau libérée est faible	Veuillez vérifier s'il y a de l'eau dans le réservoir d'eau. veuillez utiliser l'application mobile pour ajuster le volume d'eau au niveau maximum. veuillez installer la serpillière et le support de serpillière correctement selon le mode d'emploi.
Échec de la connexion au Wi-Fi	La fonction Wi-Fi n'est pas activée. Veuillez réinitialiser le Wi-Fi et réessayer.
	Le signal Wi-Fi est faible. Réinitialisez l'unité principale dans un endroit où le signal Wi-Fi est puissant.
	La connexion Wi-Fi est anormale. Réinitialisez le Wi-Fi, téléchargez la dernière application mobile et essayez de vous connecter à nouveau.
L'unité principale est déconnectée	Assurez-vous que l'unité principale a été connectée avec succès au réseau et qu'elle reste toujours dans la zone couverte par le signal Wi-Fi.

Type de dysfonctionnement Solution
N'effectue pas le nettoyage programmé	Assurez-vous que l'unité principale n'est pas en mode « Ne pas déranger », car le nettoyage programmé ne peut pas être exécuté dans ce mode. Assurez-vous que l'unité principale est connectée au réseau. Sinon, le nettoyage programmé ne démarrera pas, car l'unité principale ne peut pas synchroniser l'heure.
N'effectue pas la reprise de nettoyage	Veuillez vous assurer que l'unité principale n'est pas en mode Ne pas déranger, ce qui ne permet pas de reprendre le nettoyage. De plus, si vous faites revenir l'unité principale pour la recharger par l'application, appuyez sur le bouton de recharge ou replacez-la directement vers la station de charge, l'unité principale ne reprendra pas le nettoyage.
L'unité principale consomme-t-elle de l'énergie lorsqu'elle reste dans la station de charge ?	Lorsque l'unité principale reste dans la station de charge, elle consomme de l'énergie à un taux très faible, ce qui est bénéfique pour maintenir la batterie à des performances optimales.
Dois-je charger l'unité principale pendant 16 heures lors des 3 premières utilisations ?	La batterie au lithium ne présente pas d'effet mémoire et peut être rechargée au fur et à mesure des besoins, sans attendre une période supplémentaire avant toute utilisation.

Données techniques

Nom du produit	Robot aspirateur et serpillière	Modèle de produit	SDJ03RM
Tension nominale	14,4 V ==	Puissance nominale	45 W
Capacité de la batterie	3200 mAh	Entrée nominale	20 V == 0,6 A
Poids net	Environ 3,2 kg	Dimensions du produit	330 × 330 × 100 mm
Capacité du bac à poussière	Environ 250 ml	Bruit (niveau silencieux/niveau standard/niveau fort/niveau maximum)	≤ 78 dB (A)
Capacité du réservoir d'eau	Environ 300 ml	Type de batterie	Batterie rechargeable au lithium-ion

Nom du produit	Borne de recharge	Modèle de produit	HCZ03RM
Sortie nominale	20 V=0,6 A	Entrée nominale	20 V=0,6 A
Poids net	Environ 0,23kg	Dimensions du produit	149,5 x 69,1 x 100 mm

Configuration d'appareil requise : Appareils compatibles avec Android 5.0 ou iOS 10 et versions ultérieures (iPhone 5 et versions ultérieures). Cet appareil contient un module Wi-Fi qui prend en charge le protocole de transmission 802.11b/g/n.

Élimination des déchets

Élimination conforme de ce produit

Ce symbole indique que ce produit ne doit pas être mis au rebut avec d'autres déchets ménagers, et ce, dans toute l'UE. Afin de prévenir toute nuisance éventuelle à l'environnement ou à la santé humaine due à l'élimination incontrôlée des déchets, merci de recycler le produit de manière responsable afin de favoriser la réutilisation durable des ressources matérielles. Pour renvoyer votre ancien appareil, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant qui vous a vendu le produit. Il sera en mesure de prendre en charge le recyclage sûr et écologique de ce produit.

Garantie et limites de responsabilité

Ce produit est garanti pour une période de 24 mois (définie par la législation locale) à partir de la date d'achat, contre toute défaillance résultant d'un vice de fabrication ou de matériau.

Cette garantie ne couvre pas les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

Plus précisément, la garantie ne couvre pas :

• Brosse latérale, filtre, serpillière, rouleau-brosse le couvercle du rouleau-brosse ne sont pas couverts par la garantie, car ce sont des consommables.
• Les dommages ou problèmes causés par une utilisation incorrecte, un accident, une altération ou un branchement électrique d'intensité ou de tension inappropriée.
• Les produits modifiés, ceux dont le scellé de garantie ou le numéro de série ont été endommagés, altérés, supprimés ou oxydés.
• La défaillance de la batterie, survenue par un chargement trop long ou par le non-respect des consignes de sécurité expliquées dans la notice.
• Les dommages esthétiques, incluant les rayures, bosses ou tout autre élément.
• Les dommages causés par toute intervention effectuée par une personne non agréée.
• Les défauts causés par une usure normale ou dus au vieillissement normal du produit.
• Les mises à jour de logiciel, dues à un changement de paramètres réseau.
• Les défaillances du produit dues à l'utilisation de logiciels tiers pour modifier, changer, adapter ou modifier l'existant.
• Les défaillances du produit dues à l'utilisation sans les accessoires homologués par le fabricant.
• Les produits oxydés.

Modalités de mise en oeuvre :

Pour obtenir un service de garantie, vous êtes priés de rapporter votre produit à l'accueil de votre lieu de vente muni de votre preuve d'achat (ticket de caisse, facture...), du produit et de ses accessoires fournis, avec son emballage d'origine.

Il est important d'avoir comme information la date d'achat, le modèle et le numéro de série ou d'IMEI (ces informations apparaissent généralement sur le produit, l'emballage ou votre preuve d'achat).

À défaut, vous devez rapporter le produit avec les accessoires nécessaires à son bon fonctionnement (alimentation, adaptateur, etc.).

Dans le cas où votre réclamation est couverte par la garantie, le service après-vente pourra, dans les limites de la législation locale, soit :

• Réparer ou remplacer les pièces défectueuses.
• Échanger le produit retourné avec un produit qui a au moins les mêmes fonctionnalités et qui est équivalent en termes de performance.
• Rembourser le produit au prix d'achat du produit mentionné sur la preuve d'achat.
  Si une de ces 3 solutions est utilisée, cela ne donne pas droit au prolongement ou au renouvellement de la période de garantie.

Nom du client		Nom et modèle du produit
Adresse postale		Numéro de série de l'unité principale
Informations de contact		Date d'achat

Cette carte de garantie contient les informations personnelles des clients, conservez-la dans un lieu sûr.

Dossiers d'entretien

Centre d'entretien Descripti	on de la panne Pièces de rechange Technicien d'entretien Date d'entretien

Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr

Applicable uniquement au modèle de robot aspirateur et nettoyeur SDJO3RM

Fabriqué en Chine

www.roidmi.com/en
