Caractéristiques techniques	Caisson de basses KICKER CompC 50CWCD154, 15 pouces, impédance de 4 ohms, puissance maximale de 300 watts RMS, puissance de crête de 600 watts.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la réponse des basses.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état du caisson. Nettoyer les grilles et les surfaces extérieures pour éviter l'accumulation de poussière.
Sécurité	Ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur. Éviter l'exposition à l'humidité.
Informations générales	Garantie limitée du fabricant, dimensions du caisson adaptées pour un montage facile dans la plupart des véhicules.

FOIRE AUX QUESTIONS - CompC 50CWCD154 KICKER

Comment installer le caisson de basses KICKER CompC 50CWCD154 ?

Pour installer le caisson, commencez par le connecter à votre amplificateur en utilisant des câbles appropriés. Assurez-vous de respecter la polarité (+/-) lors des connexions. Placez le caisson dans un espace bien ventilé et sécurisé, de préférence dans un coffre ou un espace dédié.

Quels sont les besoins en puissance pour le KICKER CompC 50CWCD154 ?

Le KICKER CompC 50CWCD154 nécessite une puissance nominale de 300 W RMS et peut gérer jusqu'à 600 W en crête. Assurez-vous que votre amplificateur est compatible avec ces spécifications.

Pourquoi le caisson de basses ne produit-il pas de son ?

Vérifiez d'abord les connexions électriques. Assurez-vous que le câblage est correct et que l'amplificateur est allumé. Testez également la source audio pour confirmer qu'elle fonctionne. Si tout est en ordre, il se peut que le caisson soit défectueux.

Quel type de caisson de basses devrais-je utiliser avec le KICKER CompC 50CWCD154 ?

Le KICKER CompC 50CWCD154 est conçu pour être utilisé avec un caisson fermé ou un caisson bass-reflex. Le choix dépend de la qualité sonore souhaitée et de l'espace disponible dans votre véhicule.

Comment ajuster le son du caisson de basses ?

Pour ajuster le son, utilisez les réglages de votre amplificateur, tels que le gain, le filtre passe-bas et la phase. Vous pouvez également ajuster l'emplacement du caisson pour optimiser la résonance dans votre véhicule.

Le KICKER CompC 50CWCD154 est-il étanche ?

Non, le KICKER CompC 50CWCD154 n'est pas étanche. Évitez de l'exposer à l'eau ou à une humidité excessive pour garantir son bon fonctionnement.

Quels sont les dimensions du KICKER CompC 50CWCD154 ?

Les dimensions du KICKER CompC 50CWCD154 sont de 38,1 cm (15 pouces) de diamètre et d'environ 15,2 cm (6 pouces) de profondeur.

Comment savoir si le caisson de basses est endommagé ?

Vérifiez s'il y a des déchirures sur le cône ou des bruits étranges lors de la lecture. Si le son est distordu ou s'il y a un manque de basses, il se peut que le caisson soit endommagé.

Quel est le meilleur moyen de nettoyer le KICKER CompC 50CWCD154 ?

Utilisez un chiffon doux et sec pour nettoyer la surface du caisson. Évitez les produits chimiques agressifs qui pourraient endommager le matériau.

MODE D'EMPLOI CompC 50CWCD154 KICKER

Présentation ...... 26

Spécifications....27

Installation 28

Configuration du câblage ..... 28

Remarques relatives à la construction de boîtiers....30

Enceintes étanches ..... 33

Enceintes aérées....35

Garantía | Garantie......48

IMPORTANTE MISE EN GARDE POUR LA SÉCURITÉ

UNE UTILISATION CONTINUE ET PROLONGÉE D'UN AMPLIFICATEUR, D'UN HAUT-PARLEUR OU D'UN CAISSON DE GRAVES AVEC UN SON DISTORDU, ÉCRÊTÉ OU EXCESSIF PEUT FAIRE SURCHAUFFER VOTRE SYSTÈME AUDIO, QUI RISQUE DE PRENDRE FEU ET DE CAUSER DE SÉRIEUX DÉGÂTS À VOS COMPOSANTS ET/OU VOTRE VÉHICULE. LES AMPLIFICATEURS REQUIÈRENT UN ÉVENT D'AÉRATION JUSQU'À 10 CM (4 POUCES). LES CAISSONS DE GRAVES DOIVENT ÊTRE MONTÉS AVEC AU MOINS 2,5 CM (1 POUCE) D'ÉCART ENTRE L'AVANT DU HAUT-PARLEUR E TOUTE SURFACE. LES PRODUITS KICKER SONT CAPABLES DE PRODUIRE DES NIVEAUX SONORES POUVANT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE ! LE RÉGLAGE D'UN SYSTÈME À UN NIVEAU PRODUISANT UNE DISTORSION AUDIBLE ENDOMMAGE DAVANTAGE L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS.

Merci et félicitations pour votre achat du caisson de basses KICKER CompC ! La série CompC est un classique indémodable. Nous avons lancé notre dernière technologie, Forced Air Cooling, pour une efficacité et une longévité de produit maximum, avec des caissons de basses de 8, 10, 12 et 15 pouces proposant un choix de bobines acoustiques simples ou doubles. Vous avez donc toujours le caisson de basses idéal pour répondre à vos besoins et s'adapter à votre véhicule. Pour des performances et une qualité sonore optimales, associez ces caissons aux accessoires et amplificateurs KICKER et obtenez les meilleurs résultats.

Spécifications

Modèles à bobine mobile unique CWCS8 CWCS10 CWCS12 CWCS15

Haut parcour de graves [po, mm] 8, 20 10, 25 12, 30 15, 36
Puissance d'amplificateur recommenée [W RMS]	100-200	125-250	150-300	225-450
Puissance en crête [W]	400	500	600	900
Sensibilité [1 W, 1 m]	83.3	55.9	87.3	89.2
Impécance nominale [Ω]	4.4	4	4
Fs. ] lZ	42.2	33.9	30.4	30.7
Dimension du châssis exérieur [po, cm]	5-9/16, 21.7	13-11/16, 27.2	12-5/8, 32	15-1/2, 39.3
Profondeur de montage [po, cm]	4-3/16, 13.5	5-3/16, 13.2	5-3/1, 14.8	7-3/8, 18.7
Découpe de montage [po, cm]	6-15/16, 17.7	9-3/16, 23.3	11, 27.9	13-3/4, 35
Réponse en fréquence [ lZ]	30-500	30-500	27-500	25-500

Modèles à double bobine mobile	CWCD8	CWCD10	CWCD12	CWCD15
Hout pericur de gravos [po, mm] 8, 20 10. 25 12, 30 15. 38
Puissance d'amplificateur recommencée (W RMS)	100-200° 25-250 150-300		225-450
Puissance en crête [W]	400	500	600	900
Sensibil ré (1 W, 1 m)	83.6	85.2	87.1	88.8
Impécance nominale [Ω]	4.4	4	4
Fs [Jz]	49.7	39.1	30.6	29.8
Dimension du châssis extérieur [po, cm]	8-9/6, 21.7	13-11/16, 27.2	12-5/8, 32	15-1/2, 39.3
Profondeur de montage [po, cm]	4 3/8, 10.5	5 3/16, 13.2	5 3/1, 11.8	7 3/8, 18.7
Découpe de montage [po, cm]	6-16/16, 17.7	9-3/16, 23.3	11, 27.9	13-3/4, 35
Réponse en fréquence [ Jz]	30-500	30-500	27-500	25-500

Remarque : toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales.

Astuce de pro : il ne vous manque plus qu'un amplificateur KICKER et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine ! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les haut-parleurs KICKER.

Configuration du câblage

Les caissons de basses de la série CompC sont composés des bobines mobiles simples et doubles de 4 Ω. Les bobines mobiles doivent être connectées à une source d'amplification. Les modèles à double bobine mobile fourniront une charge de 2 Ω câblée en parallèle ou une charge de 8 Ω câblée en série. Assurez-vous que l'impédance de votre source ou amplificateur est compatible avec la charge ohm adéquate pour le fonctionnement.

Le câble du haut-parleur doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par le coffre. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble. Faites attention à ne pas percer un autre câble ou un mécanisme existant. Chaque fois qu'un câble est passé à travers un trou, il est nécessaire d'insérer un passe-câble en plastique ou en caoutchouc pour protéger le câble des dégâts.

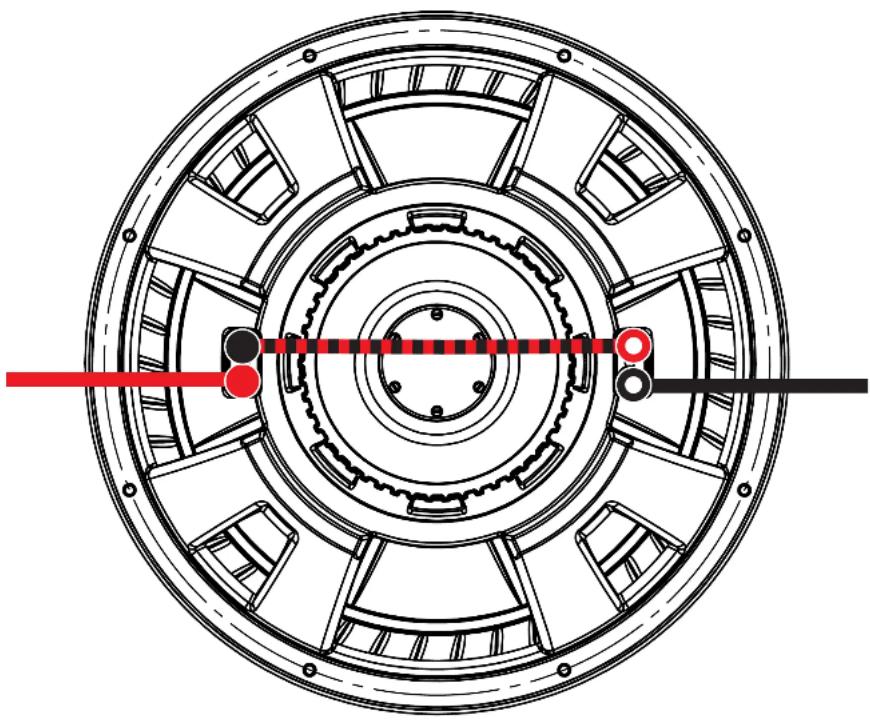

Câblage en série

Bobines acoustiques doubles 4Ω = charge de 8Ω

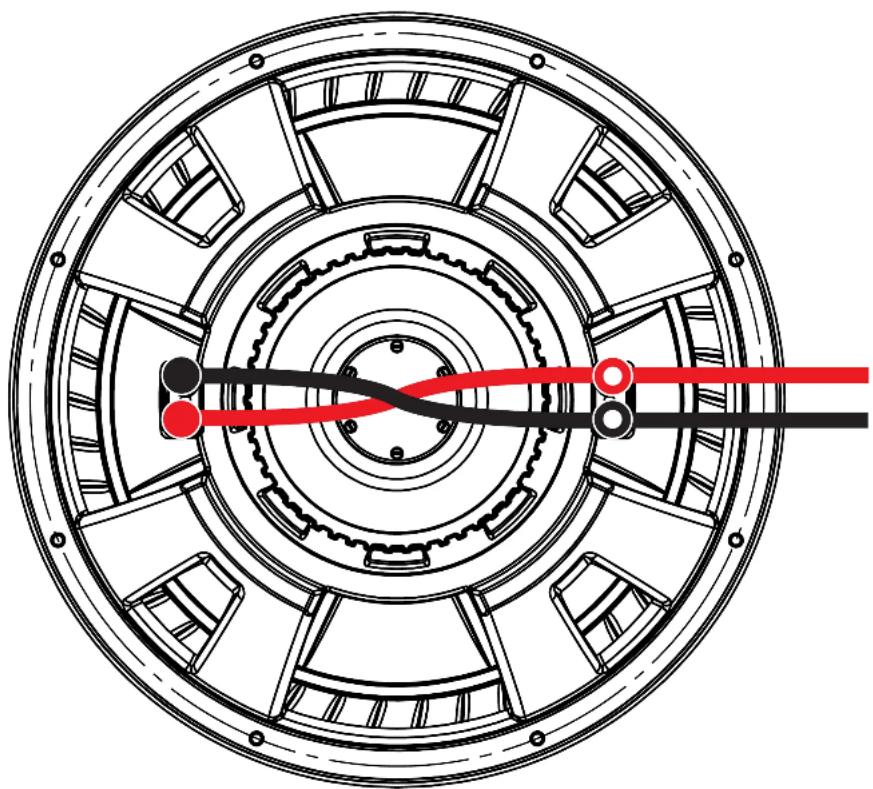

Câblage en parallèle

Bobines acoustiques doubles 4Ω = charge de 2Ω

Remarques relatives à la construction de boîtiers

Utilisez du MDF (panneau de fibres à densité moyenne) d'une épaisseur de 3/4" (1,9 cm) ou plus épais et scellez les joints avec du silicone. Utilisez le « modèle » se trouvant dans le carton d'envoi de votre caisson de basses CompC pour marquer le trou de montage, puis coupez directement sur la ligne. Ces conceptions requièrent un renfort interne. Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille.

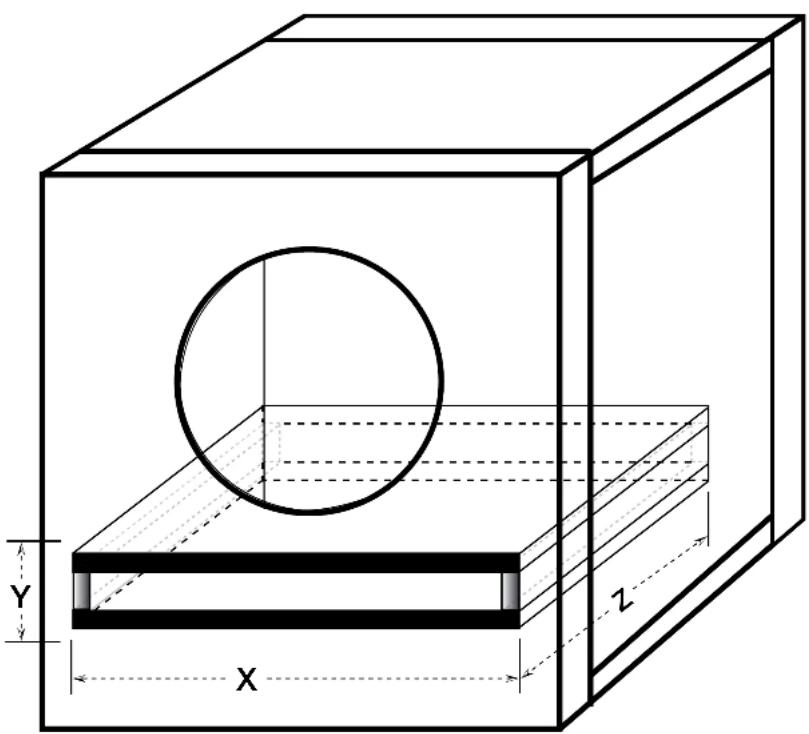

Toutes les mesures en pieds cubes (L) contenues dans ce manuel incluent le déplacement du caisson. Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne de la conception finale. Utilisez les dimensions extérieures du port et réalisez la multiplication « X x Y x Z » puis convertissez en pieds cubes. Par exemple, les dimensions du port externe de la conception minimum aérée CompC12 sont, en utilisant du MDF de 3/4" (1,9 cm) :

(12,5" + 1,5" d'épaisseur de cloison totale du MDF) x (2,5" + 1,5" d'épaisseur de cloison totale du MDF) x (20") x (1 pi³ / 1728 po³) = 0,65 pi³

Ajoutez ensuite ce nombre au volume interne de l'enceinte. 1,75 pi ^3 + 0,65 pi ^3 = 2,4 pi ^3

En raison de la longueur nécessaire de ces ports, vous pouvez plier le port le long des parois arrière et du bas. L'emploi de ports ronds pour ces conceptions ne sera pas pratique.

N'installez pas d'ouverture de port contre une surface solide, comme un support interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L'ouverture du port doit rester dégagée. Utilisez la plus petite dimension du port rectangulaire comme quantité d'espace minimum entre l'ouverture du port et toute surface solide pour assurer la circulation d'air sans restriction.

Vous pouvez emplir votre enceinte de ouate de rembourrage en vrac. Les conceptions portées nécessiteront de couvrir l'extrémité du port (se trouvant à l'intérieur du boîtier) avec du tissu en maille, du grillage, ou du métal déployé afin d'éviter que la ouate ne sorte par le port. L'utilisation de ouate diminuera légèrement l'efficacité, mais approfondira et étendra la sortie basse fréquence en donnant l'impression que votre caisson de basses se situe dans un boîtier plus grand.

Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille.

D D D D

CompC12, CompC15 :

$$ D = 3 ^ {\prime \prime} \times 3 ^ {\prime \prime} (8 c m \times 8 c m) $$

CompC8, CompC10 :

$$ D = 2 ^ {\prime \prime} \times 2 ^ {\prime \prime} (5 c m \times 5 c m) $$

Pour plus de conseils sur la construction de boîtiers, consultez votre revendeur Kicker agréé, ou cliquez sur l'onglet Support de la page d'accueil de Kicker, www.kicker.com. Veuillez envoyer un e-mail à l'adresse [e-mail] ou appeler l'assistance technique au [phone] pour des questions particulières ou sans réponse.

Enceintes étanches

Ces conceptions d'enceintes étanches donnent la réponse la plus lisse avec une hausse d'énergie aux fréquences les plus basses, de 20 à 30 Hz. Ces conceptions offrent des quantités massives de basses très précises et peuvent être stimulées avec des niveaux incroyables de puissance d'amplification.

Le système de suspension haute performance de la série CompC peut fonctionner dans une enceinte étanche de plus grande taille. Cette application de volume d'enceinte maximum est idéale pour les installations SQ (destinées à une qualité sonore ultra-élevée). L'enceinte maximum génère une courbe de réponse très plate et étend superbement la réponse sous-grave.

Minimum étanche

Modèle	Volume en pi	^3 (L)	Puissance	admissible
CWC8	.5 (14.2)	200W RMS
CWC10	1 (28.3)	250W RMS
CWC12	1.25 (35.4)	300W RMS
CWC15	2.25 (63.7)	450W RMS

Maximum étanche

Modèle	Volume en pi	^3 (L)	Puissance admissible
CWC8	1.2 (34)	200W RMS
CWC10	2.4 (68)	250W RMS
CWC12	3.5 (99.1)	300W RMS
CWC15	5 (141.6)	450W RMS

Dimensions du panneau pour les enceintes étanches minimum avec du MDF épais de 3/4" (1,9 cm) :

Les caissons de graves de la série CompC fonctionnent bien dans n'importe taille d'enceinte étanche entre les recommandations de volume minimum et maximum. Ces systèmes présenteront les avantages des deux conceptions. Globalement, le système produira un son plus semblable à la conception d'enceinte recommandée dont il est le plus proche en termes de volume d'enceinte. Ces recommandations d'enceinte ont été calculées en tenant compte de l'espace d'air dans l'enceinte et incluent le déplacement du caisson. L'espace d'air de toute enceinte étanche doit être empli à 50 % de ouate de rembourrage (en fibre de polyester) en vrac. N'augmentez pas l'espace d'air au-delà des recommandations émises pour le volume d'enceinte maximum, SQ.

Enceintes aérées

Ces boîtiers constituent l'enceinte idéale si vous avez de l'espace et que vous souhaitez tirer le maximum de puissance et d'extension basse fréquence de votre caisson de basses CompC. Les caissons de basses CompC traiteront des quantités massives de puissances dans n'importe quelle enceinte recommandée, minimum ou maximum. Les enceintes plus petites sont les plus adaptées si vous manquez d'espace. Les enceintes recommandées de plus grande taille produiront légèrement plus de graves aux fréquences les plus basses.

Conception minimum aérée	CWC8 CWC10 CWC12 CWC15
Voume du boîtier on pi3 [L]	.66 [18.7]	1.25 [35.4]	2.25, 69.7 9 [85]
Ouverture du port, po x oo[cm x cm]	1.5X8[3.8X20]	1.5X10.5[3.9X26.7]	2X12.5[5.1X31.8]	3X15.5[8.4X39.4]
Longueur du port, po [cm]	18, [45.7]	14.5, [36.8]	16, [40.6]	17, [43.2]
Puissance admissible, RMS	200 250 300 450
Maximum étanche	CWC8 CWC10 CWC12 CWC15
Voume du boîtier on pi3 [L]	1.2, [34]	1.75 [49.6]	2.25 [63.7]	4, [113.3]
Ouverture du port, po x oo[cm x cm]	1.5X8[3.8X20.3]	1.5X10.5[3.9X26.7]	2X12.5[5.1X31.8]	3X15.5[7.6X39.4]
Longueur du port, po [cm]	12.25, [31]	13.25, [33.7]	16.375, [41.6]	18.25, [41.3]
Puissance admissible, RMS	200 250 300 450

La conception minimum aérée accroît l'efficacité des graves et convient à de nombreux cas où l'espace manque. Bien qu'il s'agisse de la plus petite enceinte portée recommandée, la sortie entre 30 et 80 Hz sera considérablement plus élevée que celle de n'importe quel boîtier étanche. La conception maximum aérée a encore plus de puissance dans cette bande de fréquences. La conception maximum constitue l'enceinte la plus grande et la plus efficace.

Inhalt

Übersicht ......37

Spezifikationen 38

Leffôner [Voll, mm] 8, 20 10, 25 12, 30 15, 35
Pu assance d'amplitérateurrecommandée [W RMS]	100-200 125-250		150-300	225-450
Pu assance en c'ête [W]	400	500	600	900
Sonsolité [1 W, 1 mi]	83.3	85.9	87.3	88.2
Impédance nominale [O]	4	4	4	4
Ts [I z]	42.2	33.9	30.4	30.7
Dimens on du châsse s extérieur [po, cm]	8-9/16, 2' 7	10-'1/16, 27.2	12-5/8, 32	15-1/2, 39.3
Profondeur de montage [po, cm]	4-3/16, 10.5	5-3/16, 13.2	5-3/4, 14.6	7-3/6, 16.7
Découpe ce montage [po, cm]	6 15/'6, 17.7	9-3/16, 23.3	11, 27.9	13 3/4, 35
Réponse en fréquence [Hz]	30-500	30-500	27-500	25-500

Modelle mit zwei Schwingspulen	CWCD8	CWCD10	CWCD12	CWCD15
I laur-parleur de graves [po, mm]	8, 20/10, 25/12, 30/15, 38
Pu seance d'amplificateur recommandée [W/EMS]	100/200/125/250		150/300	225/450
Pu seance en crête [W]	400	500	600	900
Sonsibilité [1 W, 1 m]	83.6	85.2	87.1	88.8
Ir protection nominale [Ω]	4	4	4	4
Fs [L z]	49.7	35.1	30.6	29.8
D-mone on du chase s extorour [po, cm]	8-9/16, 2' 7	10-11/16, 27.2	12-5/6, 32	15-1/2, 39.3
Prolondeur de montage [po, cm]	4-3/16, 10.5	5-3/16, 13.2	5-3/4, 14.6	7-3/8, 18.7
Docoupe ce montage [po, cm]	6-15/16, 17.7	9-3/16, 23.3	11, 27.9	13-3/4, 35
Réponse en trécuence [Hz]	30-500	30-500	27-500	25-500

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos clients le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
