CompC 50CWCD154 - Subwoofer KICKER - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Kicker
Modell	CompC 50CWCD154
Durchmesser des Lautsprechers	15 Zoll (39,3 cm)
Einbautiefe	7,375 Zoll (18,7 cm)
Einbauausschnitt	13,75 Zoll (35 cm)
Nennimpedanz	4 Ohm (Doppelschwingspule, verschaltbar auf 2 oder 8 Ohm)
Empfohlene RMS-Leistung	225-450 W RMS
Spitzenleistung	900 W
Empfindlichkeit (1W/1m)	88,8 dB
Frequenzgang	25-500 Hz
Resonanzfrequenz (Fs)	29,8 Hz
Membranmaterial	Polypropylen (manuelle Angabe)
Kühltechnologie	Forced Air Cooling
Schwingspulentyp	Doppelschwingspule (Dual Voice Coil)
Empfohlene Gehäusekonstruktion	MDF 3/4 Zoll (1,9 cm) mit Verstrebungen
Volumen geschlossenes Gehäuse (min/max)	2,25 ft³ (63,7 L) / 5 ft³ (141,6 L)
Volumen Bassreflexgehäuse (min/max)	2,25 ft³ (63,7 L) / 4 ft³ (113,3 L)
Einspielzeit	2 Wochen für optimale Leistung
Garantie	Siehe Kicker Garantierichtlinien (Händler kontaktieren)
Sicherheit	Hohe Schallpegel können das Gehör schädigen; erfordert einen Montageabstand von mindestens 2,5 cm vor dem Lautsprecher

Häufig gestellte Fragen - CompC 50CWCD154 KICKER

Was ist die empfohlene RMS-Leistung für diesen Subwoofer?

Die empfohlene RMS-Leistung beträgt 225 bis 450 W RMS, mit einer Spitzenleistung von 900 W.

Welche Nennimpedanz hat der CompC 50CWCD154?

Die Nennimpedanz beträgt 4 Ohm pro Spule. Bei Reihenschaltung beider Spulen ergibt sich eine Last von 8 Ohm, bei Parallelschaltung eine Last von 2 Ohm.

Wie erfolgt die Verkabelung der Schwingspulen?

Bei Reihenschaltung verbinden Sie den Pluspol einer Spule mit dem Minuspol der anderen, dann die verbleibenden Pole mit dem Verstärker. Bei Parallelschaltung verbinden Sie die Pluspole miteinander und die Minuspole miteinander.

Welche Einbaumaße hat der Subwoofer?

Der Außendurchmesser des Chassis beträgt 15,5 Zoll (39,3 cm), die Einbautiefe 7,375 Zoll (18,7 cm) und der Einbauausschnitt 13,75 Zoll (35 cm).

Welcher Gehäusetyp wird für dieses Modell empfohlen?

Das Handbuch schlägt geschlossene und Bassreflexgehäuse vor. Die empfohlenen Volumen sind in den Tabellen aufgeführt. Verwenden Sie MDF mit 3/4 Zoll Dicke und dichten Sie die Fugen mit Silikon ab.

Wie lange dauert das Einspielen des Lautsprechers?

Es wird empfohlen, den Lautsprecher zwei Wochen lang einzuspielen, damit er seine optimale Leistung erreicht.

Kann ich Polsterwatte im Gehäuse verwenden?

Ja, Sie können das Gehäuse zu 50 % mit loser Polsterwatte (Polyesterfaser) füllen. Bei Bassreflexgehäusen muss das Ende des Ports mit einem Gittergewebe abgedeckt werden, um ein Austreten der Watte zu verhindern.

Was bedeutet 'Forced Air Cooling'?

Dabei handelt es sich um eine forcierte Luftkühlungstechnologie, die die Effizienz und Langlebigkeit des Lautsprechers verbessert, indem sie die bei intensiver Nutzung entstehende Wärme ableitet.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Nicht bei übermäßiger Lautstärke oder Verzerrung verwenden, da dies das Gehör schädigen und zu Überhitzung führen kann. Lassen Sie vor dem Lautsprecher einen Abstand von mindestens 2,5 cm zur Belüftung.

Wo erhalte ich weitere Informationen oder technischen Support?

Besuchen Sie www.kicker.com, senden Sie eine E-Mail an [e-mail] oder rufen Sie [phone] für technische Fragen an.

BEDIENUNGSANLEITUNG CompC 50CWCD154 KICKER

Konfiguration der Verkabelung39

Hinweise für die Box-Konstruktion 41

Versiegelte Gehäuse......44

Belüftete Gehäuse......46

Garantía | Garantie......48

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Vielen Dank und herzlichen Glückwunsch zum Kauf des KICKER CompC Subwoofer! Die CompC-Baureihe ist der Klassiker, der immer aktuell ist. Mit unserer neuesten Technologie, Forced Air Cooling, sorgen wir für maximale Effizienz und Langlebigkeit des Produkts. Wir bieten 8-, 10-, 12- und 15-Zoll-Subwoofer mit einer Auswahl an Doppel-oder Einzelschwingspulen an, damit Ihnen der perfekte Subwoofer für Ihre Bedürfnisse oder für den Einbau in Ihr Fahrzeug bereitsteht. Um die beste Performance und Klangqualität zu erzielen, sollten Sie diese Subwoofer mit KICKER-Zubehör und -Verstärkern verwenden.

Spezifikationen

Modelle mit einer Schwingspule CWCS8 CWCS10 CWCS12 CWCS15

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Profi-Tipp: Ein KICKER-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach Upgrades für KICKER-Subwoofer.

Konfiguration der Verkabelung

Subwoofer der CompC-Series verfügen mit Einzel- und Doppelschwingspulen mit 4 Ω hergestellt. Schwingspulen müssen an eine Verstärkungsquelle angeschlossen werden. Die Modelle mit zwei Schwingspulen bieten eine parallel geschaltete 2-Ω-Last oder eine in Reihe geschaltete 8-Ω-Last.

Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den Betrieb mit der korrekten Ohm-Last ausgelegt ist.

Das Lautsprecherkabel sollte von scharfen Kanten ferngehalten und nicht eingeklemmt werden können. Wenn das werkseitige Loch und die Tülle nicht vorhanden oder unzugänglich sind, müssen Sie ein Loch bohren, um das Lautsprecherkabel hindurchzuführen. Achten Sie darauf, dass Sie nicht in andere Leitungen oder vorhandene Mechanismen bohren. Immer wenn ein Kabel durch ein Loch geführt wird, muss eine Gummi- oder Kunststofftülle eingesetzt werden, um das Kabel vor Beschädigungen zu schützen.

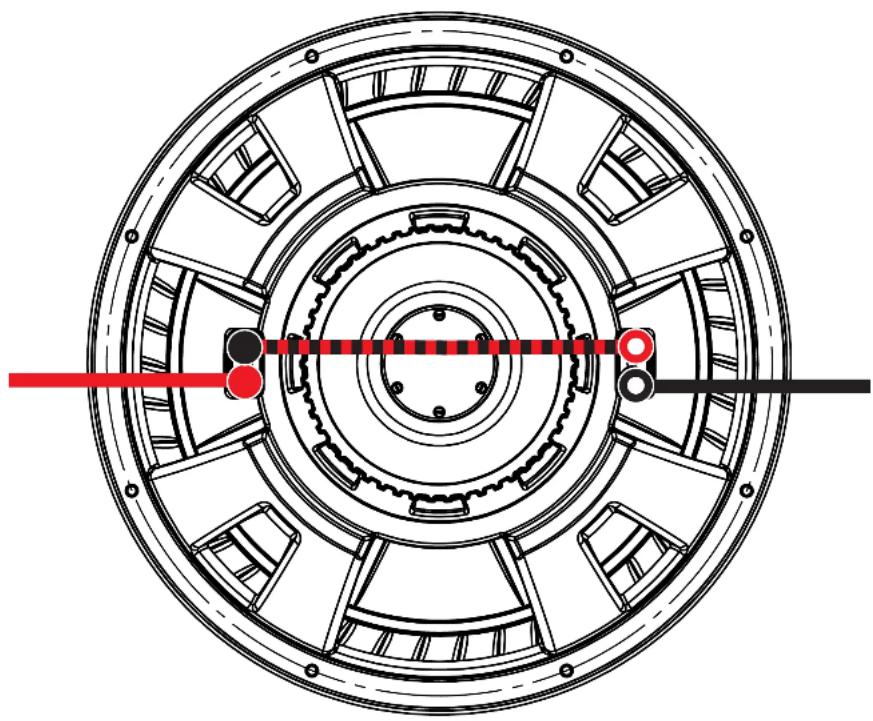

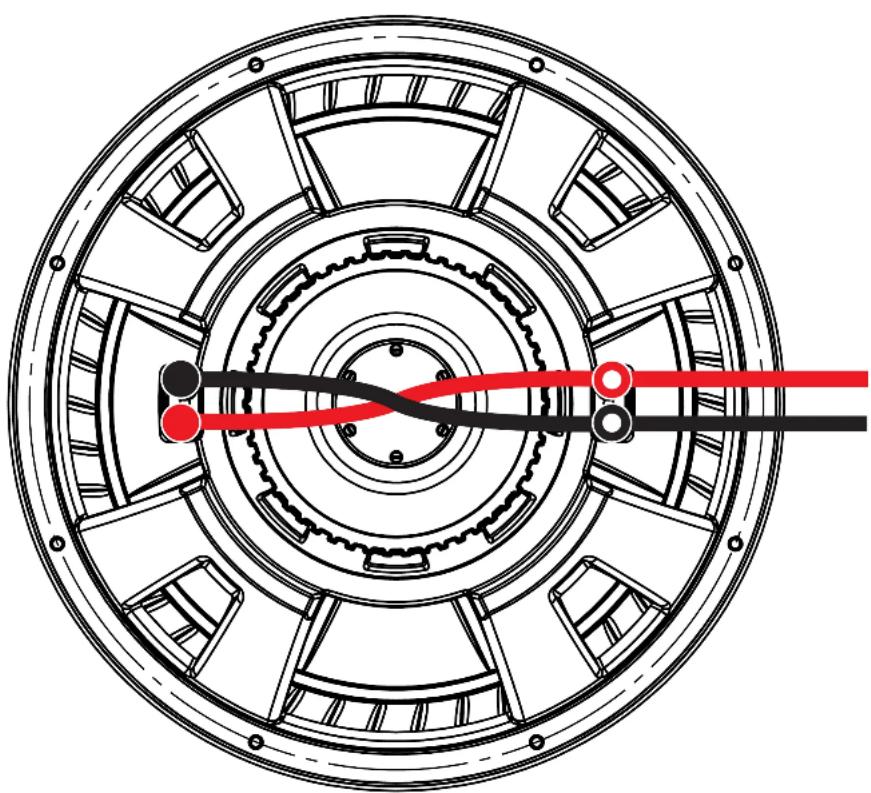

Serielle Verkabelung

Zwei 4-Ω-Schwingspulen = 8-Ω-Ladung

Zwei 4-Ω-Schwingspulen = 2-Ω-Ladung

Hinweise für die Box-Konstruktion

Verwenden Sie eine mitteldichte Faserplatte (MDF) mit einer Stärke ab 1,9 cm (3/4 Zoll) und versiegeln Sie die Fugen mit Silikon. Verwenden Sie die „Vorlage“ im Versandkarton Ihres CompC Subwoofers. um das Montageloch zu markieren, und schneiden sie dann direkt auf der Linie. Diese Designs erfordern eine innere Halterung. Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu.

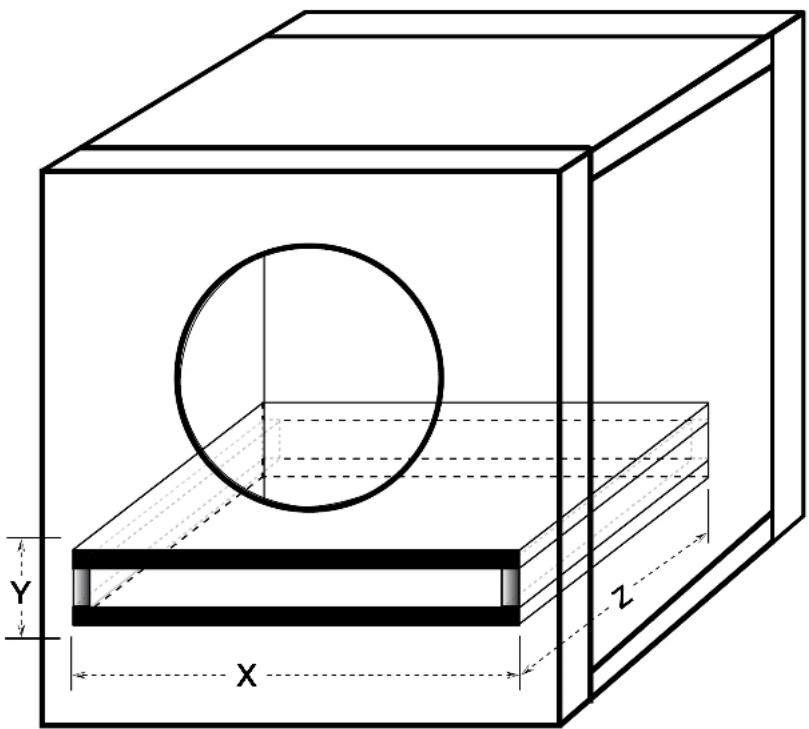

Alle Abmessungen in dieser Anleitung in Kubikfuß (L) beinhalten die Verdrängung des Woofers. Für die belüfteten Gehäuse muss die Verdrängung des Anschlusses berechnet und zum inneren Volumen des abschließenden Designs hinzugerechnet werden. Verwenden Sie die äußeren Abmessungen des Anschlusses und multiplizieren Sie „X x Y x Z“ und rechnen Sie das Ergebnis in Kubikfuß um. Beispielsweise sind die Abmessungen der externen Anschlüsse des CompC12 Belüftet Minimal unter Verwendung einer MDF mit einer Stärke von 1,9 cm (3/4 Zoll) wie folgt: (12,5 Zoll + 1,5 Zoll gesamte MDF-Wandstärke) x (2,5 Zoll + 1,5 Zoll gesamte MDF-Wandstärke) x (20 Zoll) x (1 Fuß³ / 1,728 Zoll³) = 0,65 Fuß³

Addieren Sie diese Zahl dann zum inneren Volumen des Gehäuses. 1,75 Fuß ^3 + 0,65 Fuß ^3 = 2,4 Fuß ^3

Aufgrund der erforderlichen Länge dieser Anschlüsse sollten Sie unter Umständen den Anschluss entlang der Unterseite und der Rückwände falten. Für diese Designs sind runde Anschlüsse eher unpraktisch.

Installieren Sie eine Anschlussöffnung nicht gegen eine feste Oberfläche wie etwa eine innere Halterung, eine Rückwand oder eine Kofferraumwand, einen Sitz oder eine Innenwand Ihres Fahrzeugs. Die Anschlussöffnung muss frei zugänglich sein. Verwenden Sie die kleinste Abmessung des rechteckigen Anschlusses als den minimalen Abstand zwischen der Anschlussöffnung und einer festen Oberfläche, um eine freie Luftzirkulation zu gewährleisten.

Sie können Ihr Gehäuse lose mit Polyesterfasern auffüllen. Portierte Designs erfordern, dass das Ende des Anschlusses (in der Box) mit Akustikstoff, Maschendraht oder Streckmetall abgedeckt wird, damit der Polyesterfüllstoff nicht aus dem Anschluss austritt. Die Verwendung von Polyesterfüllstoff wird die Effizienz leicht beeinträchtigen, wird jedoch die Ausgabe niedriger Frequenzen vertiefen und erweitern, indem Ihrem Subwoofer suggeriert wird, er befände sich in einer größeren Box.

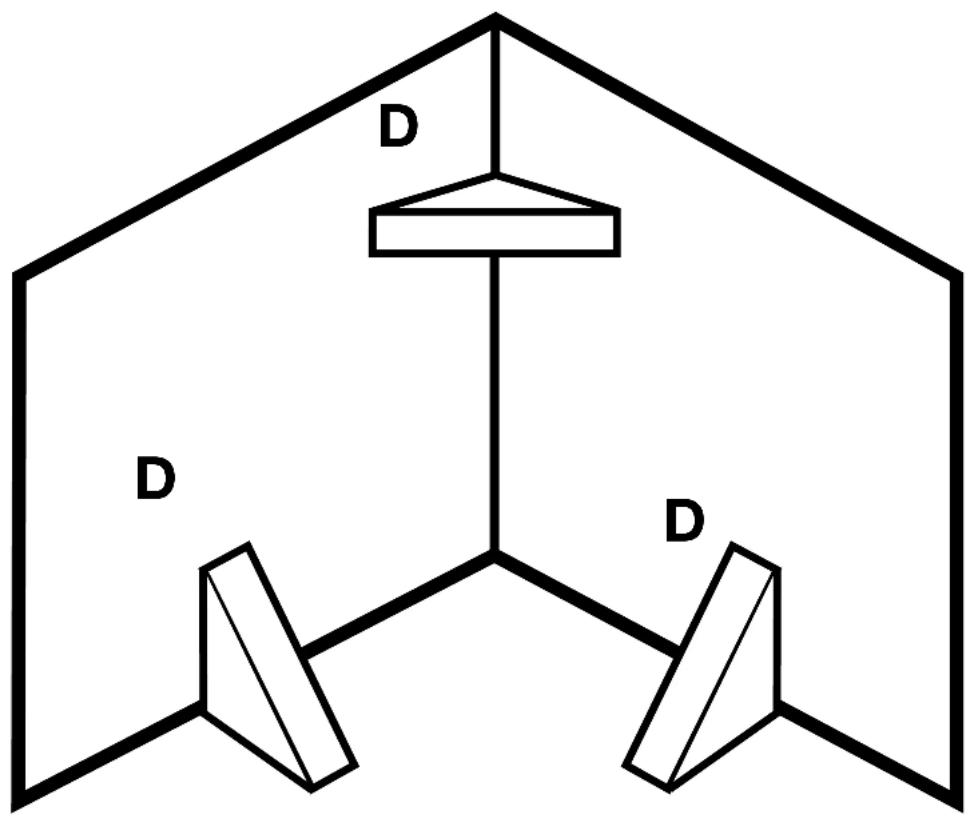

Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu.

Weitere Hinweise für die Box-Konstruktion erhalten Sie bei Ihrem autorisierten KICKER-Händler, oder klicken Sie auf die Registerkarte Support auf der KICKER-Homepage www.kicker.com. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Support unter [phone] an, wenn Sie spezifische oder ungeklärte Fragen haben.

Versiegelte Gehäuse

Diese Designs mit versiegelten Gehäusen liefern den sanftesten Frequenzgang mit mehr Strom bei den niedrigsten Frequenzen, 20 bis 30 Hz. Diese Designs liefern eine riesige Menge an hochpräzisem Bass und können ohne ein nachteiliges Maß an Verstärkerleistung betrieben werden.

Das leistungsstarke Aufhängungssystem der CompC-Series funktioniert auch in einem größeren versiegelten Gehäuse. Diese Anwendung mit maximalem Gehäusevolumen ist ideal für SQ-Installationen (Ultra-Soundqualität). Das maximale Gehäusevolumen generiert einen Frequenzgang mit einer sehr flachen Kurve und erweitert auf vorzügliche Weise den Subbass-Frequenzgang.

Minimal versiegelt

Modell Volumen in Fuß ^3 (L) Belastbarkeit

CWC8 .5 (14.2) 200W RMS

CWC10 1 (28.3) 250W RMS

CWC12 1.25 (35.4) 300W RMS

CWC15 2.25 (63.7) 450W RMS

Maximal versiegelt

Modell Volumen in Fuß ^3 (L) Belastbarkeit

CWC8 1.2 (34) 200W RMS

CWC10 2.4 (68) 250W RMS

Panel-Abmessungen für minimal versiegelte Gehäuse mit MDF mit Stärke von 1,9 cm (3/4 Zoll).

Subwoofer der CompC-Series funktionieren hervorragend in versiegelten Gehäusen jeder Größe zwischen den minimalen und maximalen Volumenempfehlungen. Diese Systeme liefern die Vorteile beider Designs. Insgesamt wird das System eher wie das empfohlene Gehäusedesign klingen, dem es beim Gehäusevolumen am nächsten kommt. Diese Gehäuseempfehlungen wurden mit dem Luftraum im Gehäuse berechnet und beinhalten die Verdrängung des Woofers. Der gesamte Luftraum des versiegelten Gehäuses sollte bis zu 50 % lose mit Polyesterfaser-Füllstoff gefüllt werden. Machen Sie den Luftraum nicht größer als das empfohlene maximale SQ-Gehäusevolumen.

Belüftete Gehäuse

Diese Boxen sind die Gehäuse der Wahl, wenn Platz kein Problem ist und Sie die bestmögliche Ausgabe und Erweiterungen der niedrigen Frequenzen von Ihrem CompC-Subwoofer erhalten möchten. CompC-Subwoofer können enorme Strommengen in jedem der empfohlenen Gehäusen, ob minimale oder maximale Ausführung, handhaben. Die kleineren Gehäuse eignen sich am besten für den Einsatz bei begrenztem Platzangebot. Die größeren empfohlenen Gehäuse geben etwas mehr Bass bei den niedrigsten Frequenzen.

Belüftet minimal CWC8 CWC10 CWC12 CWC15

Box-Volumen, FJ3" [1].66 [8.7] 1.25 [35.4] 2.25, 63.7 3 [85]
Anschussöffnung, Zoll x Zoll [cm x cm]	1.5X8[3.8X20]	1.5X10.5[3.8X26.7]	2X'12.5[5.1X31.8]	3X'15.5[8.4X39.4]
Anschusslänge, Zoll [cm]	18, [45.7] 14.5, [36.8] 16, [43.6] 17, 743.2]
Bolusburkcal, RM8 200	250	300	150

Belüftet maximal CWC8 CWC10 CWC12 CWC15

Box-Volumen, FJ73 [L] 1.2, [34]	1.75 [9.8] 2.25 [63.7]		4, [1' 3.3]
Anschussächung, /oll x /oll [cm x cm]	1.5X8[3.8X20.3]	1.5X10.5[3.8X26.7]	2X12.5[5.1X31.8]	3X15.5[7.6X59.4]
Anschusslänge, /oll [cm]	12.25, [31]	13.25, [33.7]	16.375, [41.6]	16.25, [41.3]
Belastbarkeit, RMS 20C	250	300	450

Das belüftete minimale Design erhöht die Basseffizienz und passt in vielen Anwendungsbereichen mit begrenztem Raum. Auch wenn es das kleinste empfohlene portierte Gehäuse ist, wird die Ausgabe von 30 bis 80 Hz beträchtlich höher sein als bei einer versiegelten Box. Das belüftete maximale Design bietet in diesem Frequenzband sogar noch mehr Ausgabe. Das Maximum ist das größte und effizienteste Gehäusedesign.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantioloistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.

GARANTIE INTERNATIONALE Version Française
