| Type de produit | Enceinte audio passive pour guitare basse |
| Marque | Hartke |
| Modèle | HyDrive HX810 |
| Configuration | 8 woofers de 25 cm (10 pouces) + 1 tweeter à compression de 2,5 cm (1 pouce) |
| Type d'enceinte | Close à quatre chambres |
| Puissance admissible (RMS) | 2000 Watts |
| Impédance | 4 Ohms |
| Réponse en fréquence | 25 Hz - 17 kHz |
| Woofers | 8 x 250 W, membrane hybride (papier/aluminium), aimant néodyme |
| Tweeter | Compression titane 2,5 cm (1 pouce) avec réglage de niveau (ON/-6dB/OFF) |
| Matériau du baffle | Contreplaqué de bouleau de 19 mm |
| Grille | Métal perforé |
| Poignées | Métal encastrées |
| Cornières | Métal |
| Revêtement | Vinyle noir ultra résistant |
| Entrées | Jack 6,35 mm et Speakon |
| Dimensions (H x L x P) | 1200 x 660 x 400 mm |
| Poids | 60 kg |
| Alimentation | Passive (non amplifiée) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs. |
| Sécurité | Utiliser avec un amplificateur adapté à l'impédance (4 Ohms minimum). Ne pas exposer à l'humidité. |
| Pièces détachées et réparabilité | Contacter un centre de service agréé Hartke. Conserver l'emballage d'origine. |
| Informations générales | Enceinte professionnelle pour bassiste. Garantie : voir carte fournie. |
FOIRE AUX QUESTIONS - HyDrive HX810 Hartke
Questions des utilisateurs sur HyDrive HX810 Hartke
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice HyDrive HX810 - Hartke et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HyDrive HX810 de la marque Hartke.
MODE D'EMPLOI HyDrive HX810 Hartke
Enceintes Hydrive - Caractéristiques .....8
À propos de l'impédance et la puissance admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Connexion des HX410 et HX115 10
Connexion de la HX810 11
Utilisation du réglage de niveau des aigus 12
Caractéristiques techniques. 32
DEUTSCHE
Einleitung 13
Merci d'avoir choisi cette enceinte basse Hydrive de Hartke ! Nous savons que vous n'aimez pas lire les modes d'emploi, mais vous venez d'acheter l'une des enceintes les plus sophistiquées au monde et nous tenons à vous la présenter. Ainsi, nous vous suggérons de prendre quelques minutes pour parcourir ces pages avant de l'utiliser. Nous essaierons de rendre cette lecture aussi agréable que possible et, qui sait, peut-être apprendrez-vous quelques astuces très utiles.
Les Hydrive sont les nouvelles enceintes équipées de Woofers à membrane hybride Hydrive de Hartke (brevet en instance). Ce mode d'emploi regroupe les trois modèles : HX115, HX410 et HX810. La HX115 peut encaisser une puissance de 500 Watts grâce à son Woofer Hydrive de 38 cm (15 pouces) et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle à évent accordé avec précision. La HX410 peut encaisser une puissance de 1000 Watts grâce à ses quatre Woofers Hydrive de 25 cm (10 pouces) de 250 Watts et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle clos à double chambre. Conçue pour les applications nécessitant un volume sonore très élevé, la HX810 peut délivrer une puissance écrasante de 2000 Watts grâce à ses huit Woofers de 25 cm (10 pouces) de 250 Watts chacun et son Tweeter à compression au titane de 2,5 cm (1 pouce), montés dans un baffle clos à quatre chambres. Les Woofers Hydrive constituent une avancée importante dans le domaine de l'amplification basse. Leur membrane hybride ingénieuse est munie d'une membrane externe en papier restituant les basses fréquences avec profondeur et richesse, et d'une membrane interne en aluminium reproduisant les fréquences médiums avec un caractère à la fois mordant et soyeux. Les Woofers Hydrive disposent d'un saladier moulé servant à soutenir leurs moteurs puissants, qui sont constitués de bobines de grande taille et d'aimants au néodyme pour garantir une puissance accrue, sans alourdir l'enceinte ! Pour compléter le tout, ces enceintes sont dotées d'un Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau, conçu pour restituer les hautes fréquences qui permettent à la basse de se démarquer des autres instruments. Les baffles hyper résistants et légers des enceintes Hydrive sont en contreplaqué de bouleau de haute qualité, avec renforts robustes et joints rainurés. Le revêtement en vinyle, la grille en acier et les cornières à toute épreuve assurent une protection optimale lors des déplacements. Sans oublier que ces pièces noires et chromées offrent une esthétique d'enfer pour la musique Rock ! Les enceintes Hydrive délivrent un son hyper clair et naturel, avec une puissance admissible élevée permettant de reproduire une gamme de sonorités extrêmement étendue. Cette flexibilité est combinée à la fiabilité irréprochable des produits Hartke pour permettre aux Hydrive de s'imposer comme les enceintes de choix pour les bassistes de Jazz, Funk, Country, Roots Rock, Death Metal ou tout autre style.
Dans ces pages, vous trouverez une description détaillée des caractéristiques des enceintes basse Hydrive et les instructions pour l'installation et l'utilisation. Vous trouverez aussi une carte de garantie : n'oubliez pas de la remplir et de nous l'envoyer pour pouvoir bénéficier de l'assistance technique en ligne et recevoir les dernières informations sur les produits Hartke et Samson. Pensez également à consulter notre site Internet (www.hartke.com) pour obtenir toutes les informations sur notre gamme de produits complète. Avec un entretien adapté et une ventilation suffisante, votre enceinte Hydrive vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat pour toute référence ultérieure.
Numéro de série : ____
Date d'achat : ____
REMARQUE : Pour faire réparer votre enceinte basse Hartke Hydrive, vous devez tout d'abord obtenir un numéro de retour. Sans ce numéro, nous ne pouvons pas accepter l'appareil. Aux États-Unis, vous pouvez appeler Hartke/Samson au : 1-800-372-6766. Conservez l'emballage d'origine pour l'utiliser en cas de retour. Si vous avez acheté ce produit dans un autre pays, contactez votre revendeur pour obtenir de plus amples informations sur la garantie.
Enceintes Hydrive - Caractéristiques

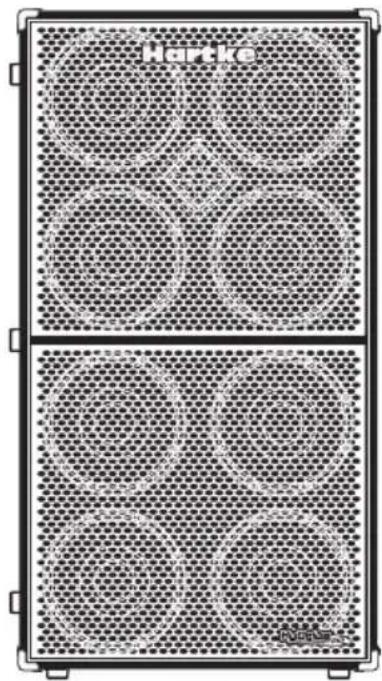

HX810 - Caractéristiques
- 8 Woofers haute puissance (250 Watts) de 25 cm (10 pouces) avec membrane hybride et aimant au néodyme
- Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
- Enceinte close à quatre chambres
• Puissance admissible : 2000 Watts - Impédance : 4 Ohms
• Baffle en contreplaqué de bouleau de 19 mm - Grille en métal perforé
- Poignées en métal encastrées
• Cornières en métal - Entrée en Jack 6,35 mm et Speakon
- Revêtement en vinyle noir ultra résistant
HX410 - Caractéristiques
• 4 Woofers haute puissance (250 Watts) de 25 cm (10 pouces) avec membrane hybride et aimant au néodyme
- Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
- Enceinte close à deux chambres
• Puissance admissible : 1000 Watts
• Impédance : 8 Ohms
• Baffle en contreplaqué de bouleau de 19 mm
- Grille en métal perforé
- Poignées en métal encastrées
• Cornières en métal
- Deux entrées (Jack 6,35 mm et Speakon)
- Revêtement en vinyle noir ultra résistant
HX115 - Caractéristiques
- Woofer haute puissance (500 Watts) de 38 cm (15 pouces) avec membrane hybride et aimant au néodyme
- Tweeter à compression au titane de 2,5 cm (1 pouce) avec réglage de niveau
• Baffle à évent accordé avec précision
• Puissance admissible : 500 Watts - Impédance : 8 Ohms
• Baffle en contreplaqué de bouleau de 19 mm - Grille en métal perforé
- Poignées en métal encastrées
- Deux entrées (Jack 6,35 mm et Speakon)
- Revêtement en vinyle noir ultra résistant
À propos de l'impédance et la puissance admissible
À propos de l'impédance
Avant de relier votre enceinte, vous devez vous familiariser avec la notion d'impédance. L'impédance est la charge électronique (mesurée en Ohms) que le haut-parleur soumet à l'amplificateur de puissance. Les charges trop importantes (indiquées par des valeurs d'impédance plus faibles) peuvent endommager votre amplificateur, et les charges trop faibles (indiquées par des valeurs d'impédance plus élevées) ne permettent pas d'exploiter toute la puissance de l'amplificateur.
Le calcul de l'impédance est simple : lorsque deux haut-parleurs sont reliés en "paral - lèle", l'impédance totale est réduite de moitié. Lorsque deux haut-parleurs sont reliés en "série", l'impédance totale est la somme de l'impédance de chacun des haut- parleurs.
Les enceintes HX410 et HX115 offrent une impédance de 8 Ohms. Ainsi, lorsque deux enceintes HX410 ou HX115 sont reliées en parallèle, l'impédance totale est de 4 Ohms. L'impédance de l'enceinte affecte la puissance de l'amplificateur. En général, plus l'impédance est faible, plus l'amplificateur est puissant.
À propos de la puissance admissible
La puissance admissible fait souvent l'objet de discussions animées. Est-il préférable de surcharger une enceinte, ou de lui délivrer une puissance insuffisante ? Bien que ce débat risque de se poursuivre pendant de nombreuses années, il est possible d'envisager les deux approches. Si vous possédez un amplificateur de puissance élevée que vous utilisez au maximum, vous risquez d'endommager votre enceinte en la poussant au-delà de ses limites physiques. Mais en acheminant une puissance insuffisante à l'enceinte, vous risquez de surcharger l'amplificateur et de générer assez de distorsion pour détruire la bobine du haut-parleur. Le plus important est de s'assurer que l'amplificateur délivre une puissance permettant à l'enceinte de restituer un signal aussi clair que possible. Ainsi, veillez à ce que votre amplificateur produise un signal d'une clarté optimale. Si votre ampli est équipé d'un compresseur ou limiteur intégré, nous vous conseillons de l'utiliser pour protéger vos haut-parleurs. Un signal distordu risque d'endommager les haut-parleurs.
Heureusement, les enceintes Hartke Hydrive sont très performantes et peuvent fonctionner avec des amplificateurs de puissance plus faible. De plus, comme chaque modèle propose une puissance admissible extrêmement élevée, ces enceintes sont parfaites pour les têtes plus puissantes. Les enceintes Hydrive permettent d'excellents résultats avec les Hartke HA3500, HA5500, LH 500 et LH1000, et bien entendu, avec le Hartke Kilo. Évitez d'endommager votre enceinte et utilisez un signal aussi clair que possible.
Connexion des HX410 et HX115
IMPORTANT : Une impédance de charge minimale est nécessaire pour utiliser votre amplificateur en toute sécurité. Consultez l'impédance recommandée par le fabricant pour éviter tout dommage à votre amplificateur ou l'annulation de votre garantie.

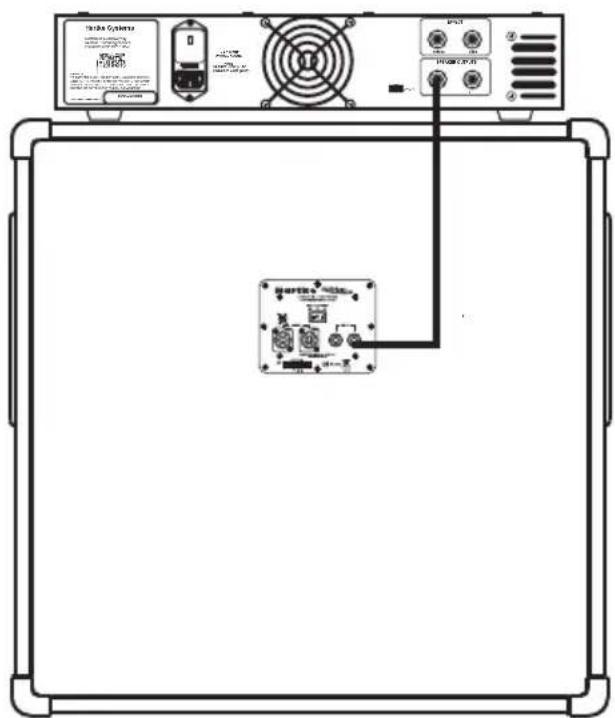

Connexion des HX410 et HX115 à votre amplificateur
Vous pouvez relier les HX410 et HX115 en utilisant leurs Jacks 6,35 mm ou leurs connec- teurs Speakon situés en face arrière. Assurez-vous de réaliser la connexion avec un câble d'enceinte non blindé. Reliez la sortie de l'amplificateur à l'entrée (Input) à l'arrière de l'enceinte HX410 ou HX115.

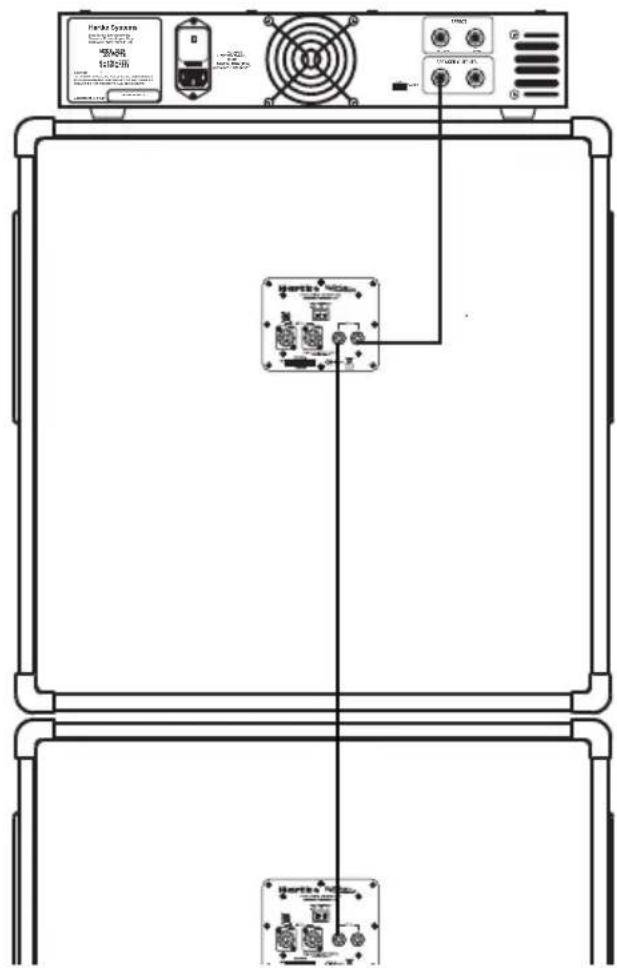

Utilisations de la sortie EXTENSION
Les enceintes HX410 et HX115 sont pourvues d'un connecteur de sortie Extension facilitant la connexion en parallèle à d'autres enceintes. Assurez-vous de lire la section sur l'impédance (à la page précédente) pour effectuer correctement la connexion à votre amplificateur. Pour relier deux HX410 ou HX115 à l'aide de la sortie Extension, connectez la sortie de votre amplificateur à l'entrée Input de la première enceinte HX410 ou HX115, puis connectez sa sortie Extension à l'entrée de la deuxième enceinte.
La HX810 offre une impédance de 4 Ohms. Ainsi, lorsque deux HX810 sont reliées en parallèle, l'impédance totale est de 2 Ohms. L'impédance de l'enceinte affecte la puissance de l'amplificateur. En général, plus l'impédance est faible, plus l'amplificateur est puissant.
IMPORTANT : Une impédance de charge minimale est nécessaire pour utiliser votre amplificateur en toute sécurité. Consultez l'impédance recommandée par le fabricant pour éviter tout dommage à votre amplificateur ou l'annulation de votre garantie.

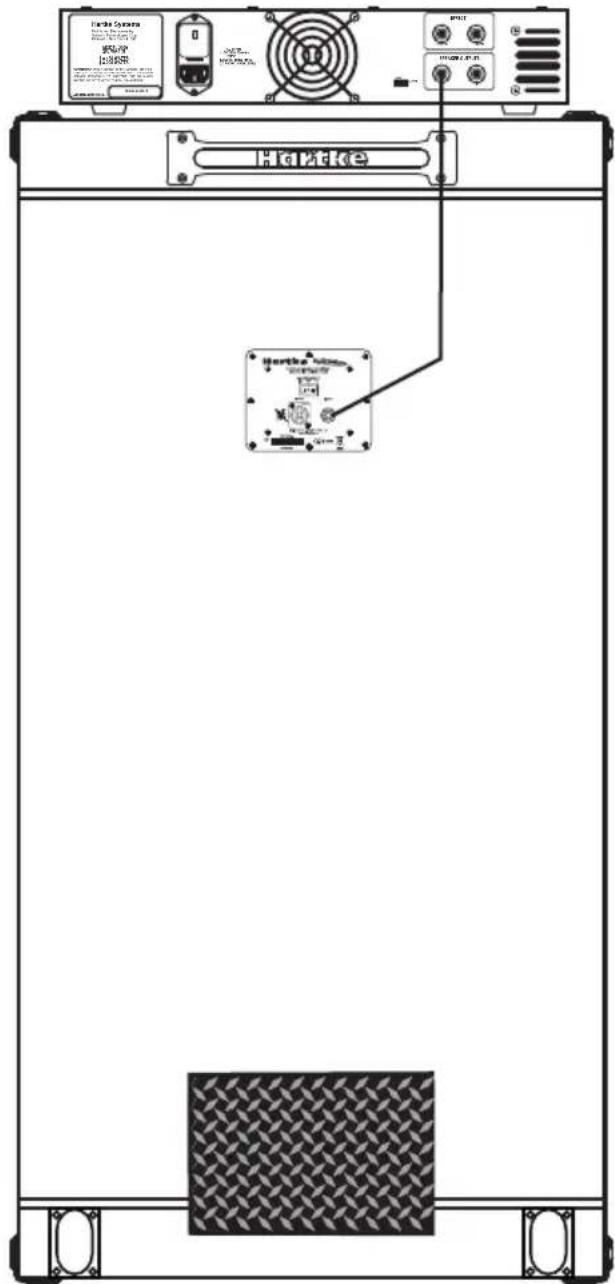

Connexion de la HX810 à votre amplificateur
Vous pouvez relier la HX810 en utilisant le Jack 6,35 mm ou le connecteur Speakon (en face arrière). Assurez-vous de réaliser la connexion avec un câble d'enceinte non blindé. Reliez la sortie de l'amplificateur à l'entrée (Input) à l'arrière de l'enceinte HX810.
Utilisation du réglage de niveau des aigus
Les enceintes Hydrive sont munies d'un réglage de niveau du Tweeter à compression. Cet interrupteur propose trois positions : ON, -6 dB et OFF. Lorsqu'il est réglé sur OFF, le Tweeter à compression est désactivé. Vous obtenez alors un son plus sourd, que la plupart des bassistes de musique Roots Rock et Heavy Metal vont apprécier. Lorsque vous le réglez sur -6 dB, le niveau du Tweeter est réduit de moitié. La réponse en fréquence est alors un peu plus claire, ce qui permet à la basse de se démarquer des autres instruments dans presque toutes les situations. Lorsqu'il est réglé sur ON, le niveau du Tweeter à compression est au maximum et vous obtenez une réponse à large bande avec des aigus cristallins. Cette sonorité est parfaite pour les solos de basse, le Funk, le R&B ou tout autre style musical nécessitant des aigus soyeux et percutants.
Chez Hartke, nous ne classons pas les bassistes par catégories car nous savons que chaque musicien utilise un son différent, peu importe leur style musical. Nous connaissons même de nombreux bassistes jouant dans plusieurs groupes de styles différents ! Les enceintes Hydrive sont conçues pour offrir une réponse naturelle permettant de restituer fidèlement le son de la basse et de l'ampli. Le réglage de niveau des aigus vous propose un contrôle accru pour personnaliser votre son selon vos goûts. En expérimentant un peu, vous parviendrez à créer un son convenant parfaitement à votre style musical et votre personnalité.
Caractéristiques techniques
HX810 - Caractéristiques techniques
Type Enceinte close à 4 chambres
Impédance (Ohms) 4 Ohms
Woofers 8 Woofers haute puissance (250 Watts) de
25 cm (10 pouces) avec membrane hybride
et aimant au néodyme
Tweeter Tweeter à compression de 2,5 cm (1 pouce)
avec réglage de niveau
Puissance admissible 2000 Watts efficace
Réponse en fréquence 25 Hz - 17 kHz
Dimensions
Hauteur : 1200 mm
Largeur : 660 mm
Profondeur : 400 mm
Poids 60 kg
HX410 - Caractéristiques techniques
Type Enceinte close à 2 chambres
Impédance (Ohms) 8 Ohms
Woofers 4 Woofers haute puissance (250 Watts) de
25 cm (10 pouces) avec membrane hybride
et aimant au néodyme
Tweeter Tweeter à compression de 2,5 cm (1 pouce)
avec réglage de niveau
Puissance admissible 1000 Watts efficace
Réponse en fréquence 30 Hz - 17 kHz
Dimensions
Hauteur : 618 mm
Largeur: 618 mm
Profondeur : 381 mm
Poids 32 kg
HX115 - Caractéristiques techniques
Type Enceinte basse avec évent
Woofer Woofer haute puissance (500 Watts) de 38 cm
(15 pouces) avec membrane hybride et
aimant au néodyme
Tweeter Tweeter à compression de 2,5 cm (1 pouce)
avec réglage de niveau
Puissance admissible 500 Watts efficace
Réponse en fréquence 20 Hz - 17 kHz
Dimensions
Hauteur : 618 mm
Largeur: 681 mm
Profondeur : 381 mm
Poids 28 kg
